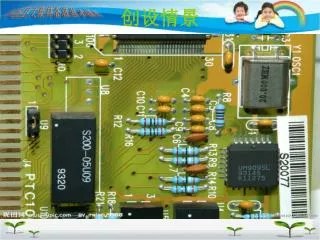

  1. 创设情景

  2. 第十四章 了解电路 （复习）

  3. 一、摩擦起电与两种电荷 1．摩擦起电 (1)用摩擦的方法使物体带电，叫________。 (2)原子的结构：原子是由位于中心的________和________组成，原子核由________和________组成；最小电荷叫做元电荷，用e表示，e＝_______________。 (3)实质是电荷的________。 (4)失去电子的物体带________，得到电子的物体带________。 摩擦起电 原子核 核外电子 质子 中子 1.6×10－19 C 转移 正电 负电

  4. 2．两种电荷 (1)自然界只存在________电荷，用丝绸摩擦过的玻璃棒所带的电荷，叫做________；用毛皮摩擦过的橡胶棒所带的电荷，叫做________。 (2)电荷间的相互作用：同种电荷相互________、异种电荷相互________。 (3)电荷量：电荷的________叫电荷量，简称电荷，用符号________表示，单位：________，简称库，符号是________。 (4)根据________________原理制成了验电器。 两种 正电荷 负电荷 排斥 吸引 多少 Q 库仑 C 同种电荷相互排斥

  5. 二、串、并联电路的比较与识别 1．串、并联电路的比较 首尾顺次 并列 一条 不工作 干路 整个

  6. 2.串、并联电路的识别方法 定义法：用电器________为串联，否则为并联。 电流法：电流只有______路径为串联，否则为并联。 拆除法：拆除某用电器，其他用电器________为串联，否则为并联。 首尾相连 一条 不工作

  7. 三、电路连接与设计 1．电路的连接 串联电路：从电源正极出发，沿电流方向依次连接。 并联电路：采用“先串后并法”，即先将一支路与电源构成回路，再将另外支路与该支路并联。

  8. 2．电路的设计 (1)用电器工作互不影响为并联，否则为串联。 (2)开关的串、并联：①若干个开关控制一个用电器：所有开关均闭合，用电器才工作，则开关为______；若无论哪个开关闭合，用电器都工作，则开关为______。 ②开关的短路用法：要求当开关闭合时，用电器不工作，开关断开时用电器工作，则开关与用电器并联，当开关闭合造成用电器________，满足要求。 (3)简单的混联：每个支路的用电器工作时，总有一个特殊的用电器与它们一起工作，这个特殊的用电器就要安装在它们的________上。 串联 并联 短路 干路

  9. 四、电流、电压和电流表、电压表 1．电流、电压 I U 强弱 原因 安培(A) 伏特(V) 103 103 103 106

  10. 2.电流表和电压表 0～0.6 A(0.02 A)， 0～3 A(0.1 A) 0～3 V(0.1 V)， 0～15 V(0.5 V) 串联 并联

  11. 3.串、并联电路的规律比较 连接方式 电流 电压 I=I1=I2 U=U1+U2 串联 I=I1+I2 并联 U=U1=U2

  12. 例题 【例1】两个悬挂着的通草球，相互作用情况如图所示，那么A球（ ） A．一定带正电荷 B．一定带负电荷 C．可能不带电 D．一定带与B球相反的电荷

  13. 例题 【例2】小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1电流。为研究并联电路中的电流关系，他还应继续测量通过_________和_________的电流，然后归纳得出结论。

  14. 例题 【例3】右图当开关闭合时 ①I1＝I2＝0.3A则故障原因可能是。 ②电流表A1示数满偏。电流表A2示数为零。则故障原因可能是。 ③读出电流表A1示数为0.3A。电流表A2示数1A。则出现这种现象的原因可能是。

  15. 达标题 1．下列用电器的连接中，属于串联的是（ ） A．节日里装饰房间用的小彩灯 B．家庭里的电冰箱、电扇、电视机等用电器之间的连接 C．马路上照明用的路灯 D．电冰箱内的压缩机和箱内的照明灯 2．如图所示，当闭合开关后，看到灯L1发光，灯L2不发光，则可能的原因是（ ） A．灯L1开路 B．灯L1短路 C．灯L2开路 D．灯L2短路 3．一个电路中有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡（ ） A．一定串联 B．一定并联 C．串、并联都可以 D．无法判断

  16. 达标题 4．在图所示的实物中，用笔画线代替导线连接好电路．要求：A1测L1，A2测L2（L1、L2电流不超过0.6A；连线用铅笔且不能与别的线交叉）． 合上开关S后，电流表A1和A2的示数分别如图所示，则L1的电流是A，L2的电流是A．
