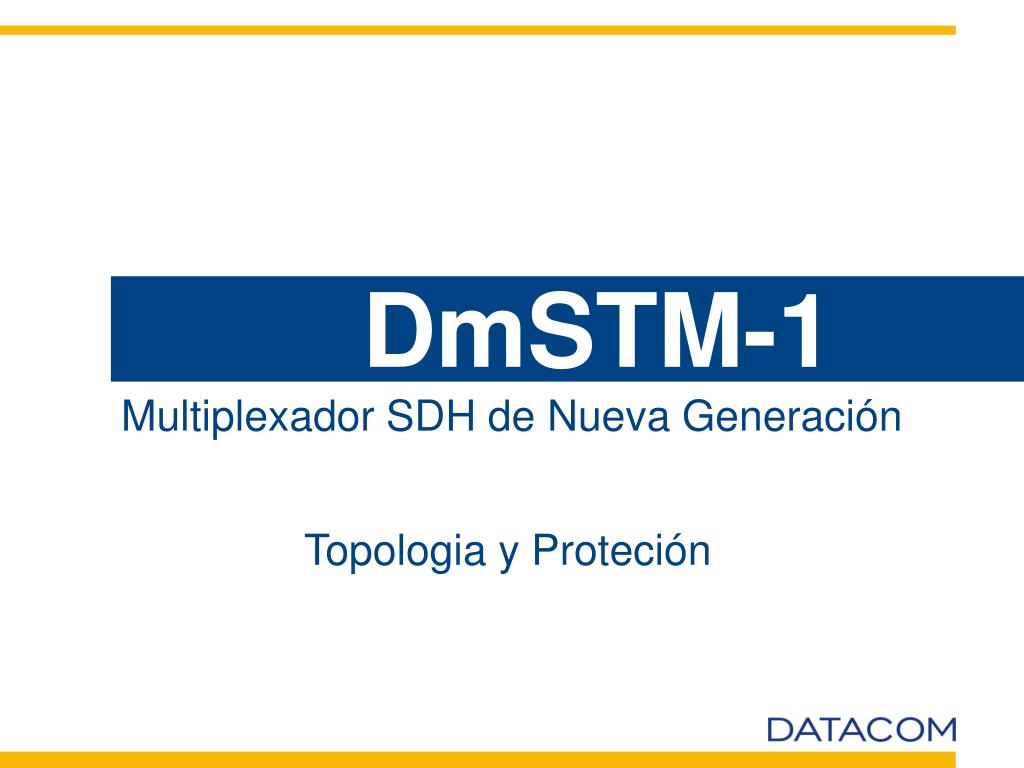

  1. DmSTM-1 Multiplexador SDH de Nueva Generación Topologia y Proteción

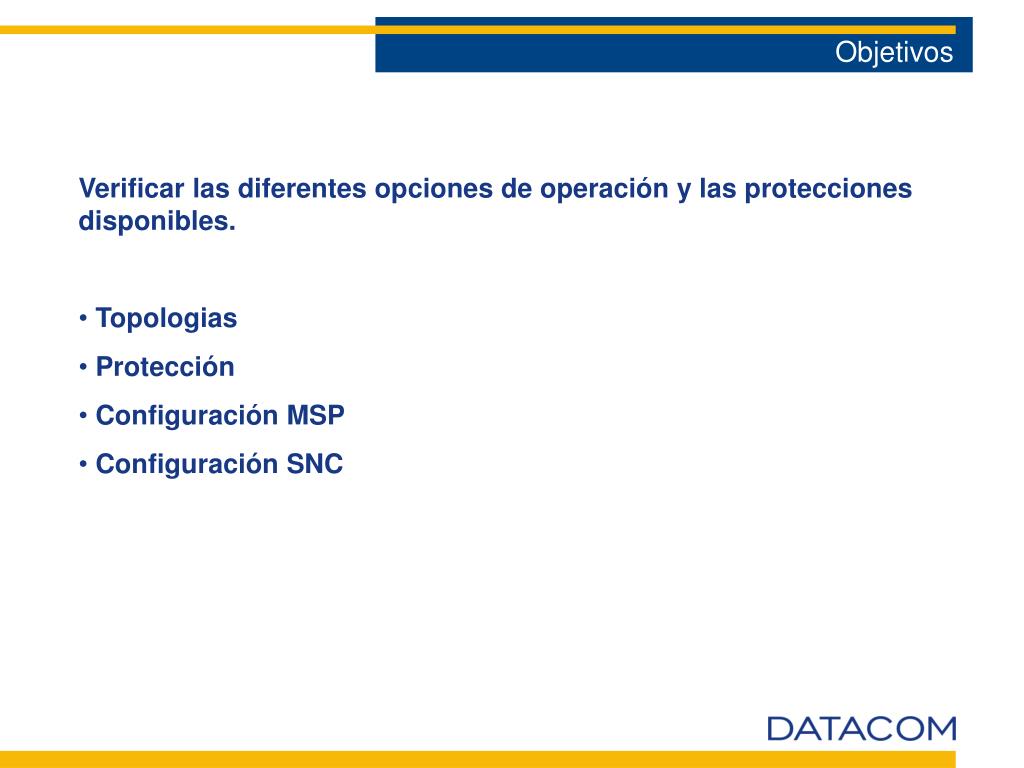

  2. Objetivos • Verificar las diferentes opciones de operación y las protecciones disponibles. • Topologias • Protección • Configuración MSP • Configuración SNC

  3. Topologias Topologia, punto-a-punto configuración terminal.

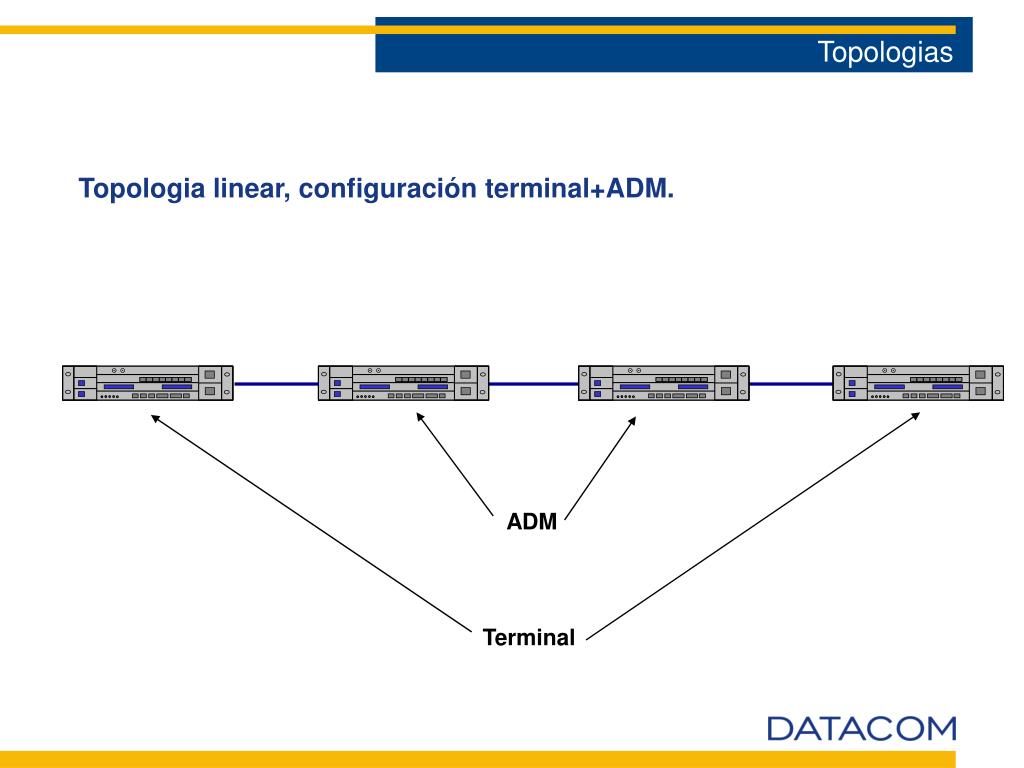

  4. Topologias Topologia linear, configuración terminal+ADM. ADM Terminal

  5. Topologias Topologia añillo, configuración ADM.

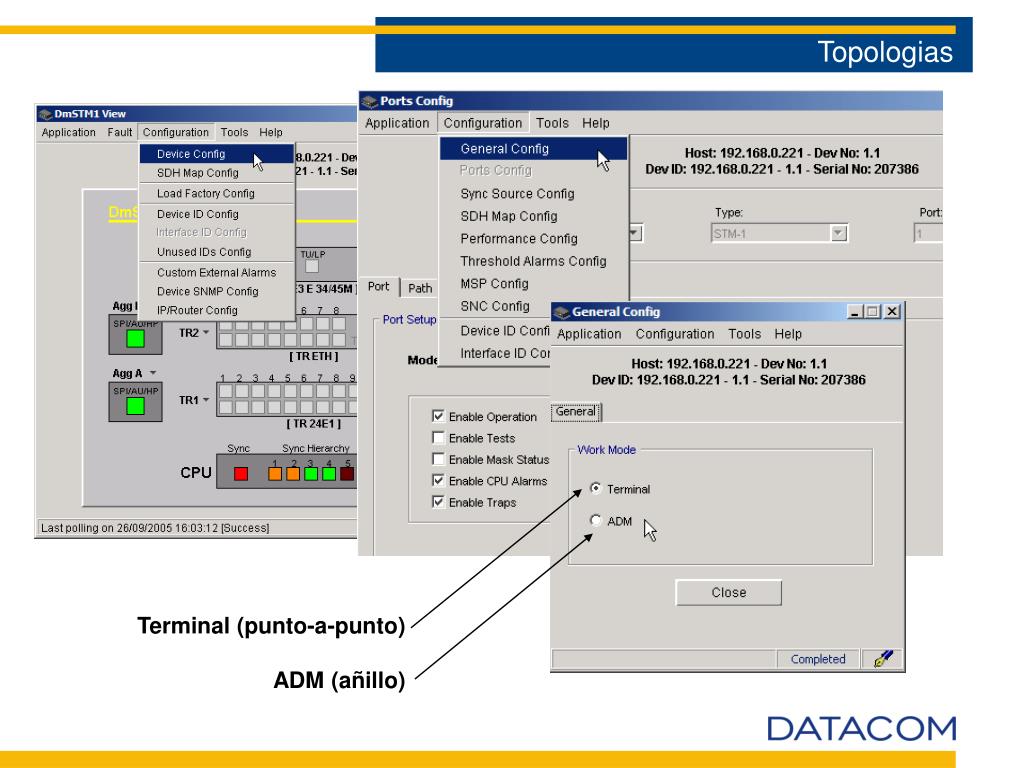

  6. Topologias Terminal (punto-a-punto) ADM (añillo)

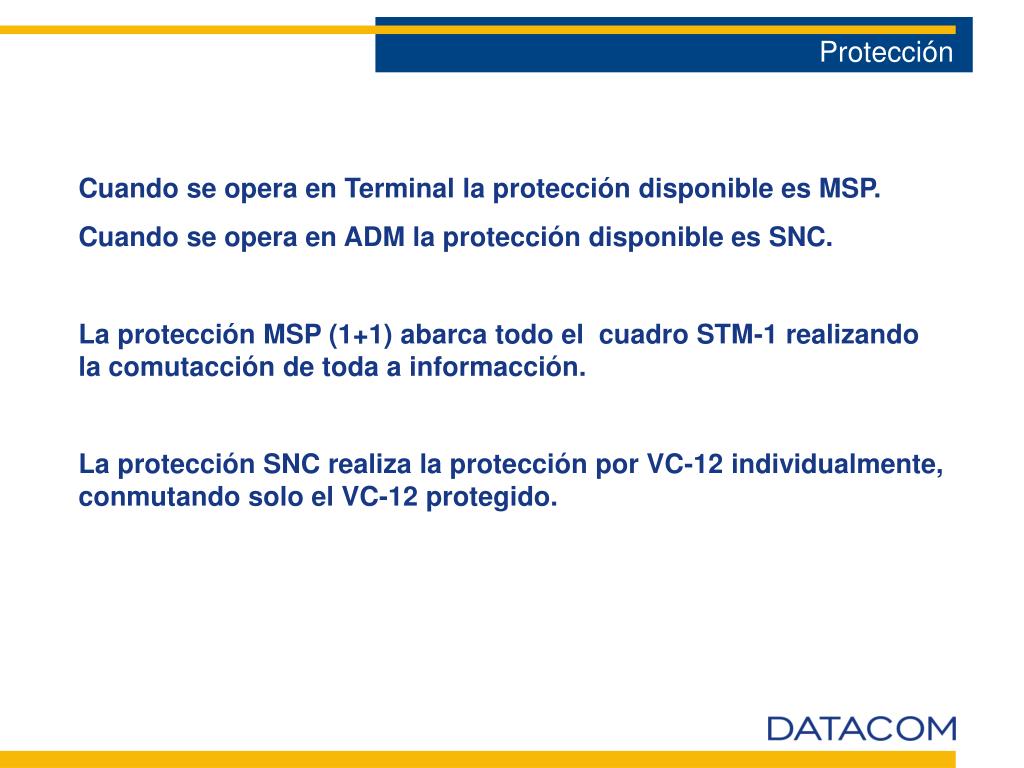

  7. Protección Cuando se opera en Terminal la protección disponible es MSP. Cuando se opera en ADM la protección disponible es SNC. La protección MSP (1+1) abarca todo el cuadro STM-1 realizando la comutacción de toda a informacción. La protección SNC realiza la protección por VC-12 individualmente, conmutando solo el VC-12 protegido.

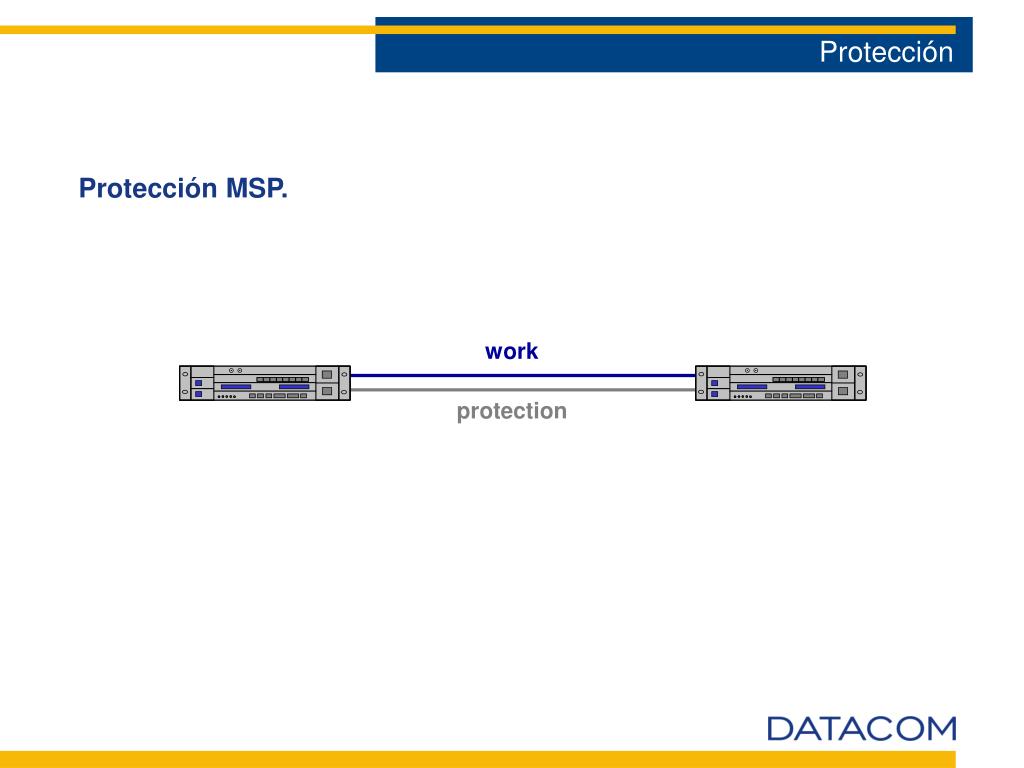

  8. Protección Protección MSP. work protection

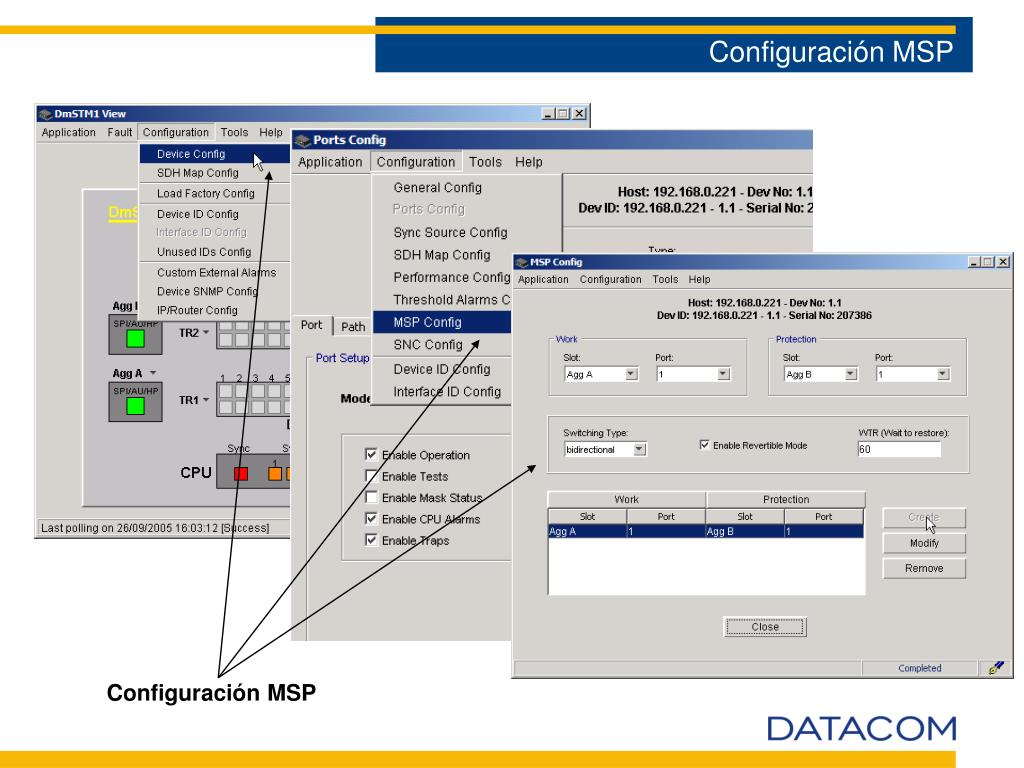

  9. Configuración MSP Configuración MSP

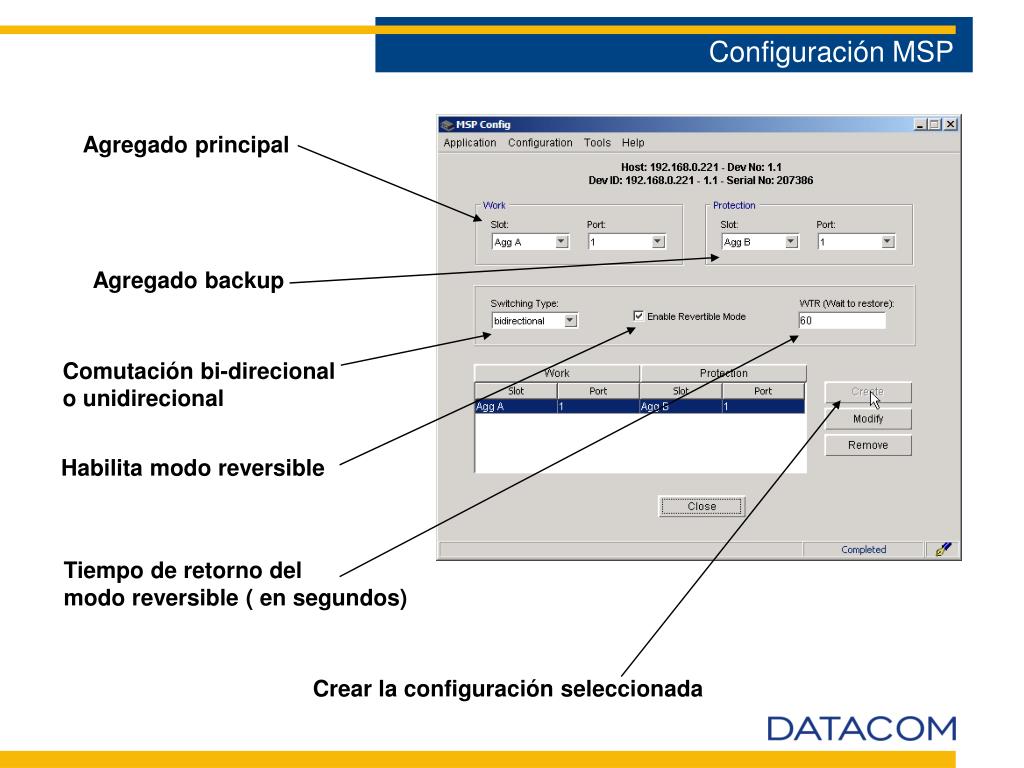

  10. Configuración MSP Agregado principal Agregado backup Comutación bi-direcional o unidirecional Habilita modo reversible Tiempo de retorno del modo reversible ( en segundos) Crear la configuración seleccionada

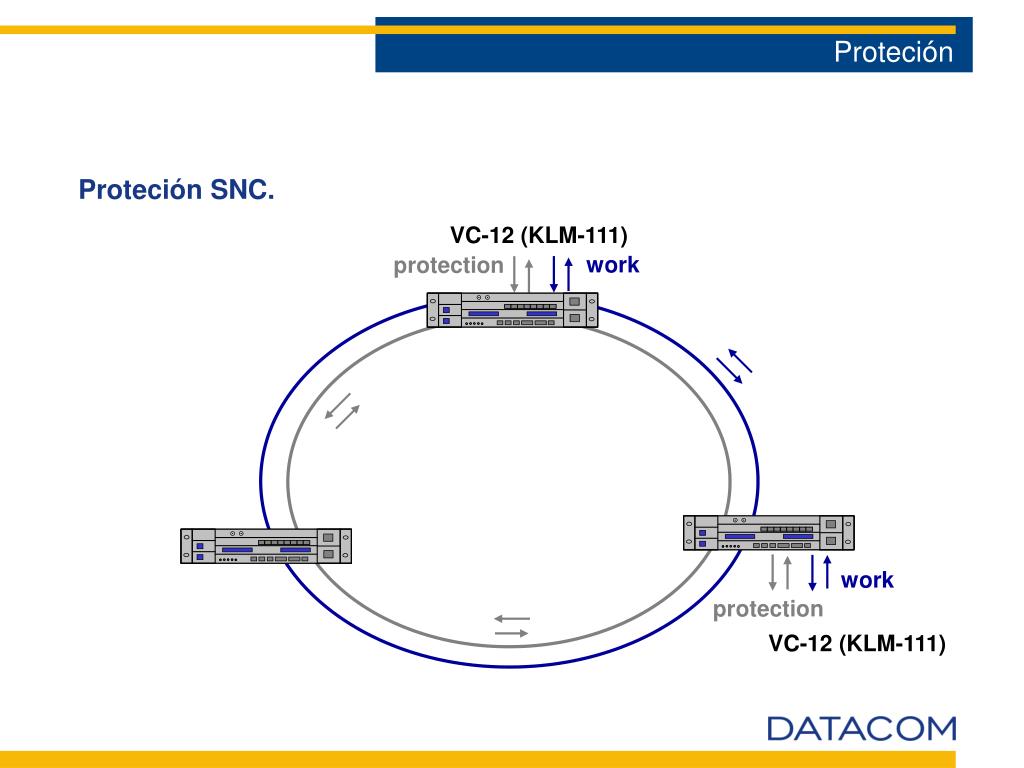

  11. Proteción Proteción SNC. VC-12 (KLM-111) work protection work protection VC-12 (KLM-111)

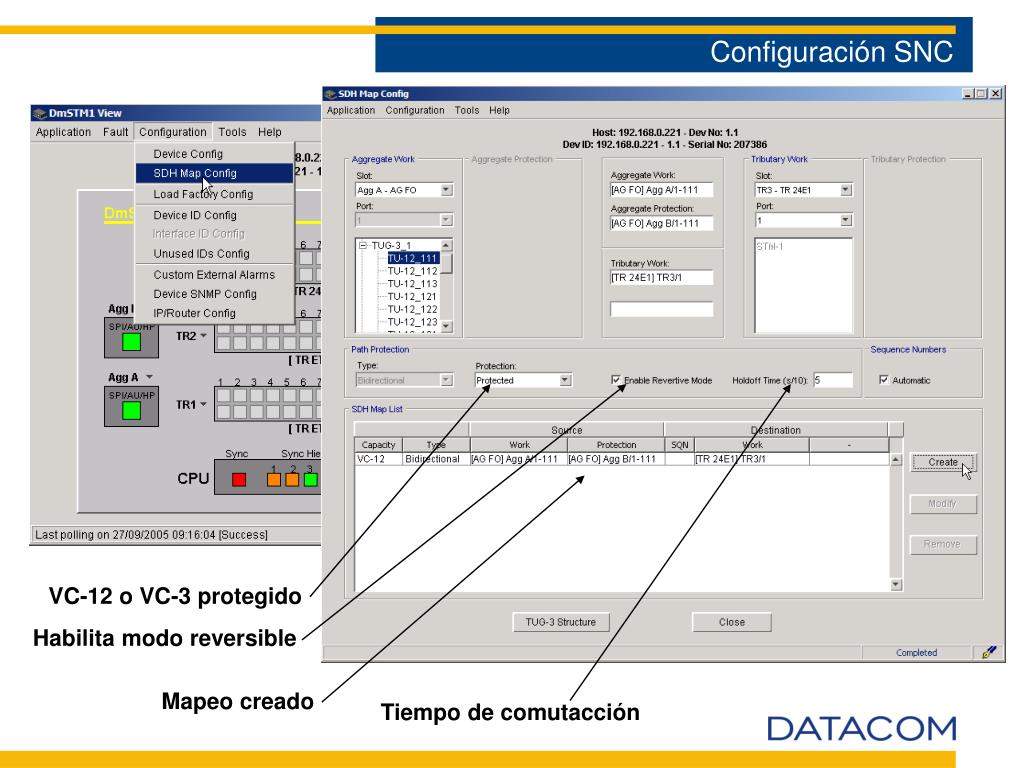

  12. Configuración SNC VC-12 o VC-3 protegido Habilita modo reversible Mapeo creado Tiempo de comutacción

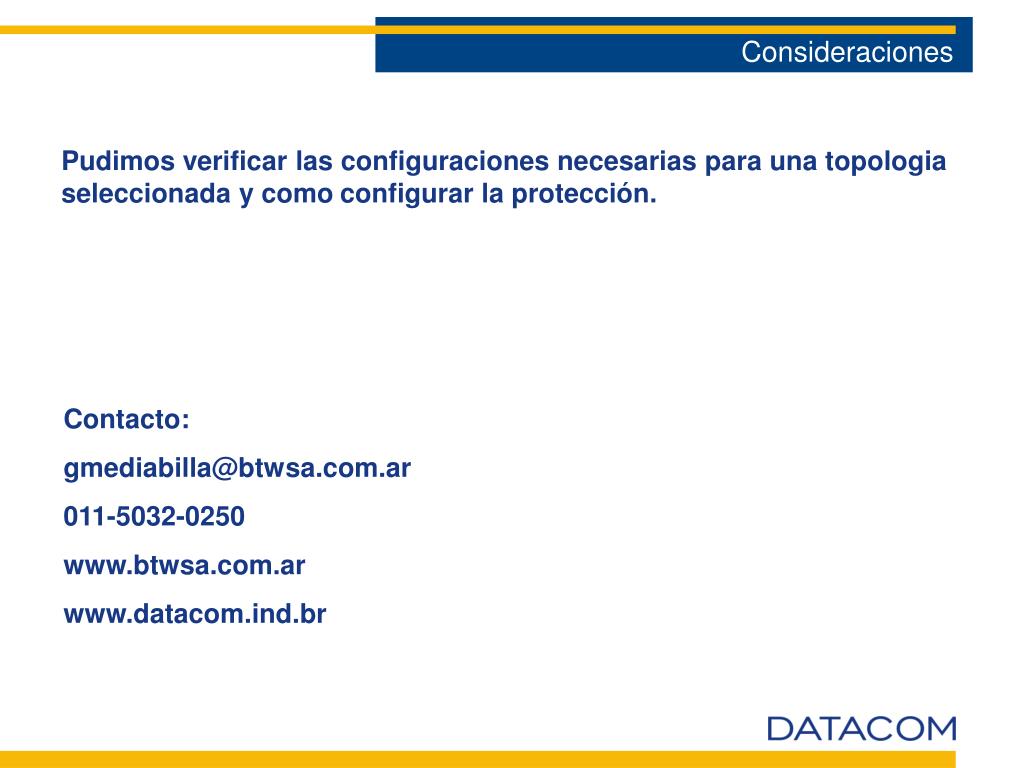

  13. Consideraciones Pudimos verificar las configuraciones necesarias para una topologia seleccionada y comoconfigurar la protección. Contacto: gmediabilla@btwsa.com.ar 011-5032-0250 www.btwsa.com.ar www.datacom.ind.br
