Presentation Transcript


5883159

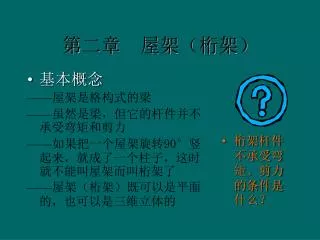

基本概念

——屋架是格构式的梁

——虽然是梁,但它的杆件并不承受弯矩和剪力

——如果把一个屋架旋转90°竖起来,就成了一个柱子,这时就不能叫屋架而叫桁架了

——屋架(桁架)既可以是平面的,也可以是三维立体的

桁架杆件不承受弯矩、剪力的条件是什么?

第二章 屋架(桁架)


5883159

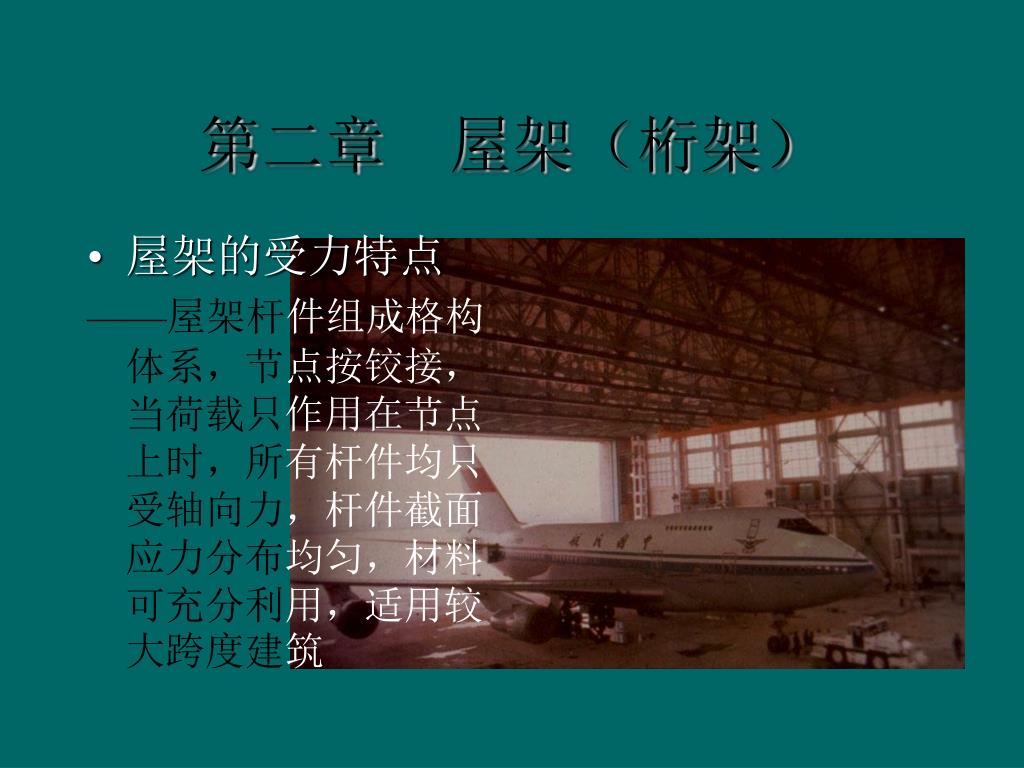

屋架的受力特点

——屋架杆件组成格构体系,节点按铰接,当荷载只作用在节点上时,所有杆件均只受轴向力,杆件截面应力分布均匀,材料可充分利用,适用较大跨度建筑

第二章 屋架(桁架)


5883159

屋架的内力

——屋架整体承受弯矩和剪力,即上下弦杆承受弯矩(上弦杆受压,下弦杆受拉),腹杆承受剪力(腹杆受压或受拉),其内力变化的规律与同跨度、同荷载的简支梁的内力图相似

第二章 屋架(桁架)


5883159

屋架的型式及与内力的关系

哪种屋架型式更具有结构优势?

第二章 屋架(桁架)


5883159

再分式屋架(适用于大跨度屋架)

这时上弦杆会出现什么问题?怎么办?

第二章 屋架(桁架)


5883159

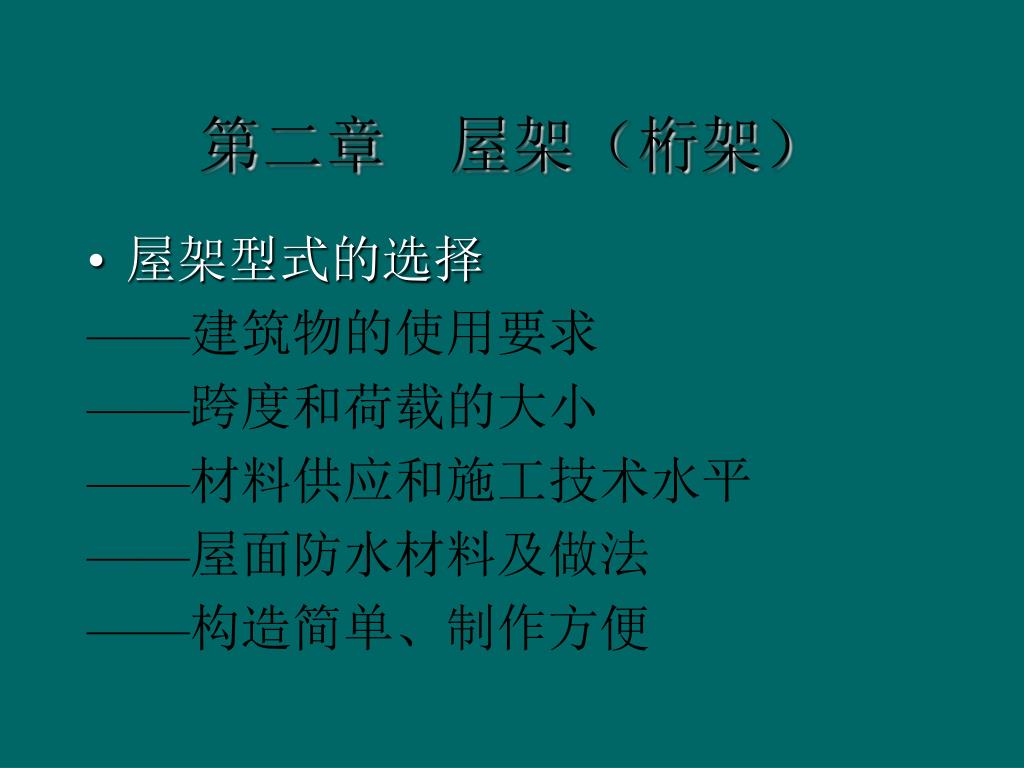

屋架型式的选择

——建筑物的使用要求

——跨度和荷载的大小

——材料供应和施工技术水平

——屋面防水材料及做法

——构造简单、制作方便

第二章 屋架(桁架)


5883159

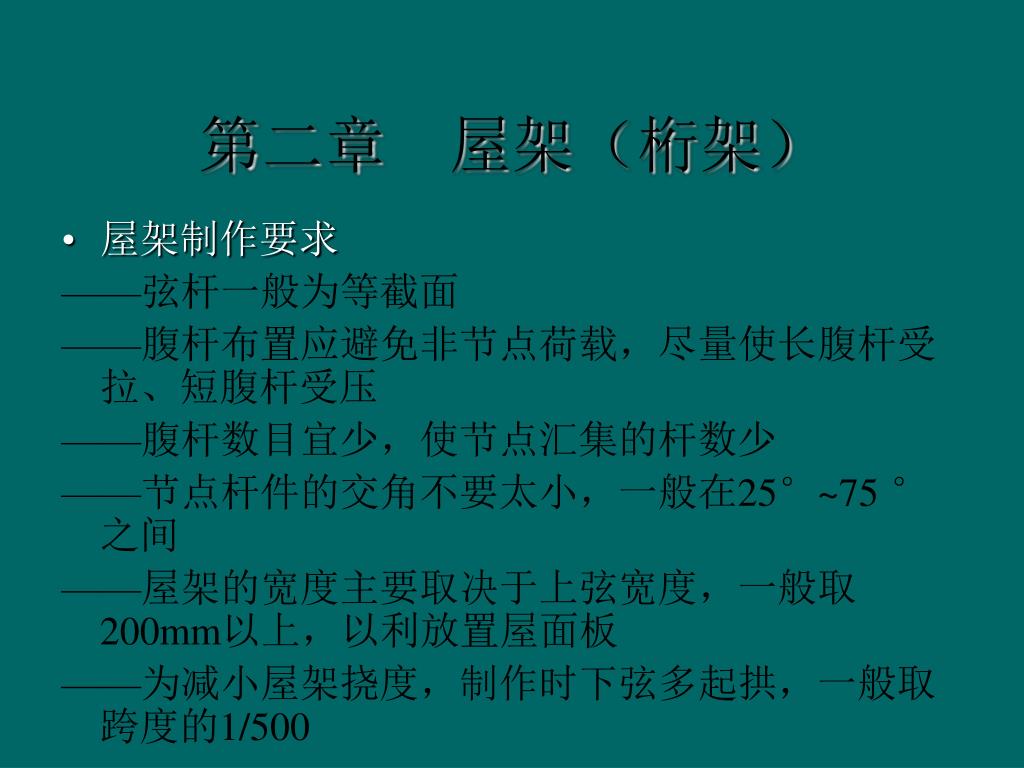

屋架制作要求

——弦杆一般为等截面

——腹杆布置应避免非节点荷载,尽量使长腹杆受拉、短腹杆受压

——腹杆数目宜少,使节点汇集的杆数少

——节点杆件的交角不要太小,一般在25°~75 °之间

——屋架的宽度主要取决于上弦宽度,一般取200mm以上,以利放置屋面板

——为减小屋架挠度,制作时下弦多起拱,一般取跨度的1/500

第二章 屋架(桁架)


5883159

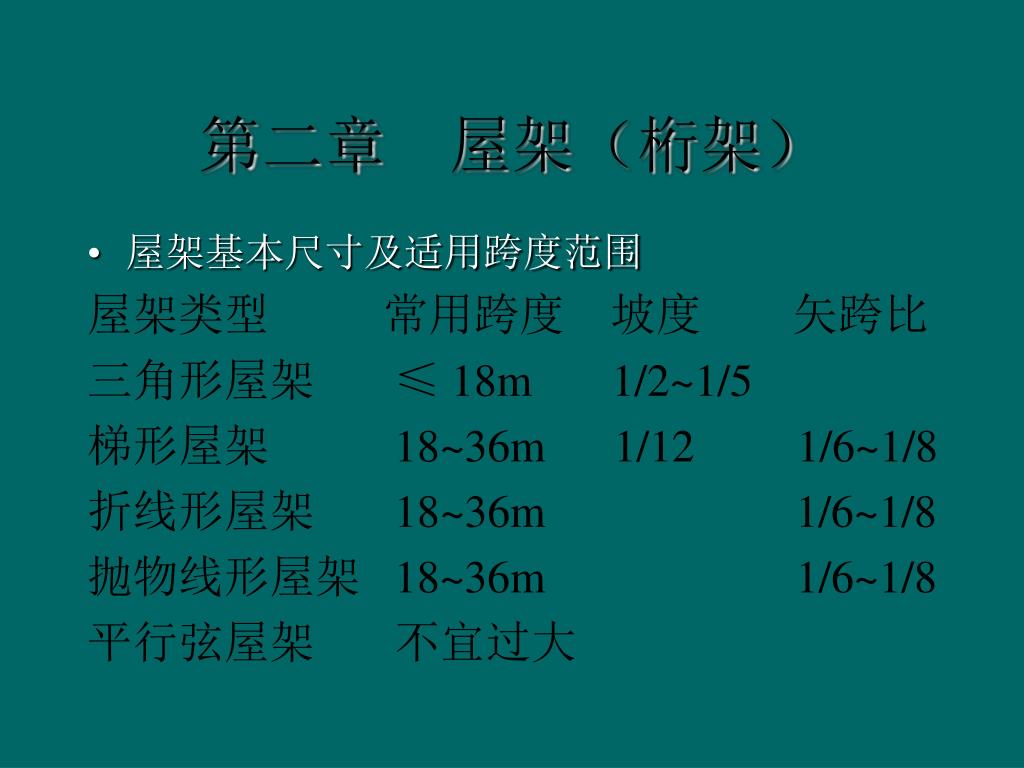

屋架基本尺寸及适用跨度范围

屋架类型 常用跨度 坡度 矢跨比

三角形屋架 ≤ 18m 1/2~1/5

梯形屋架 18~36m 1/12 1/6~1/8

折线形屋架 18~36m 1/6~1/8

抛物线形屋架 18~36m 1/6~1/8

平行弦屋架 不宜过大

第二章 屋架(桁架)


5883159

第二章 屋架(桁架)


5883159

第二章 屋架(桁架)


5883159

第二章 屋架(桁架)


5883159

第二章 屋架(桁架)


5883159

屋架的矢高根据什么确定?

为什么平行弦屋架的跨度不宜过大?

采用折线形屋架和抛物线形屋架时,要想获得平整的屋面,你有什么办法吗?

屋架可以用什么材料制作?

第二章 屋架(桁架)
