Download
1 / 65
650 likes | 881 Views
银汞合金. 银汞合金 充填材料 复合树脂 玻璃离子水门汀. 银汞合金（ silver amalgam ） 历史悠久 争论最多 含汞 缺乏明确依据，但有很多观点和看法 银汞疾病的精神性病因学已有依据 银汞的安全性及修复成功性已有很长的历史 因为安全的原因不使用银汞是不明智且不合规矩的. 一种特殊的合金 常温下液体汞 固体状态的金属粉末 这种合金化的过程为汞齐化 (amalgamation). 合金. 银汞合金的发展史 11世纪，我国就有采用银膏补牙的记载。
E N D
银汞合金 银汞合金 充填材料 复合树脂 玻璃离子水门汀
银汞合金（silver amalgam） • 历史悠久 • 争论最多 • 含汞 • 缺乏明确依据，但有很多观点和看法 • 银汞疾病的精神性病因学已有依据 • 银汞的安全性及修复成功性已有很长的历史 • 因为安全的原因不使用银汞是不明智且不合规矩的

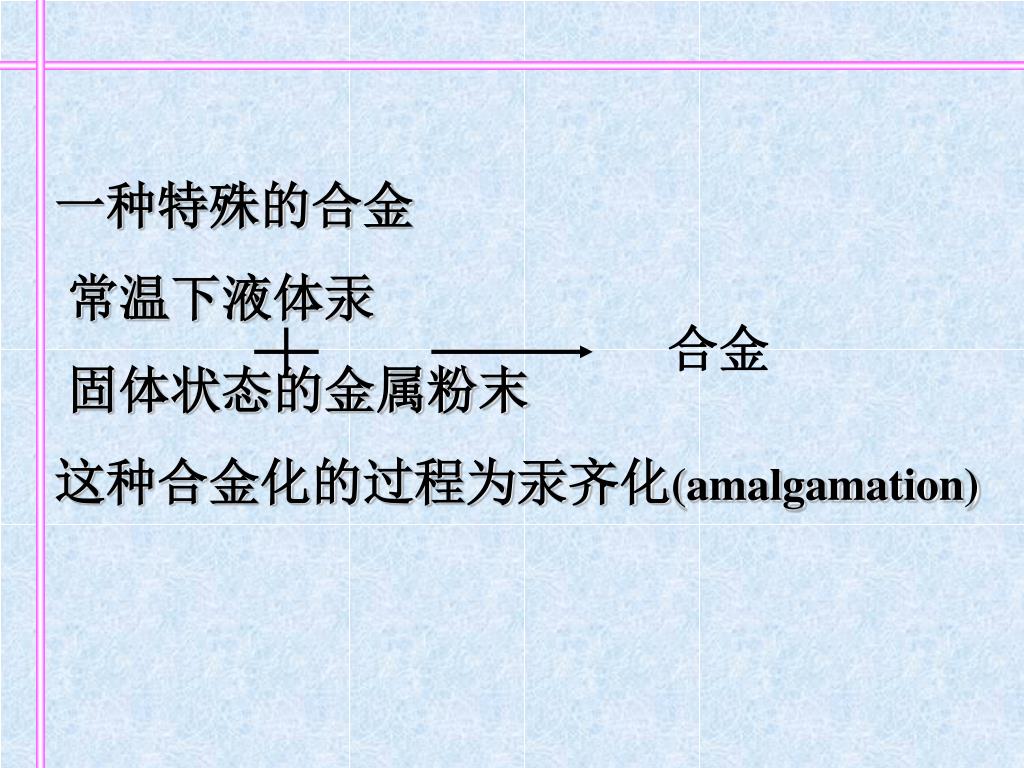

一种特殊的合金 常温下液体汞 固体状态的金属粉末 这种合金化的过程为汞齐化(amalgamation) 合金

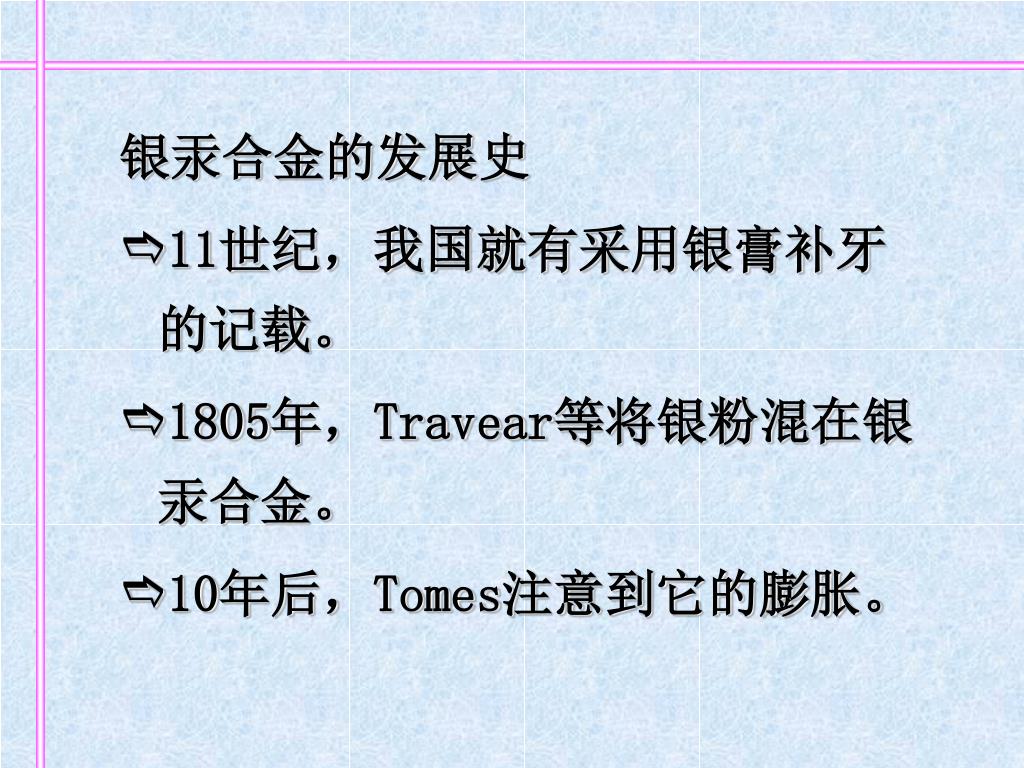

银汞合金的发展史 • 11世纪，我国就有采用银膏补牙的记载。 • 1805年，Travear等将银粉混在银汞合金。 • 10年后，Tomes注意到它的膨胀。

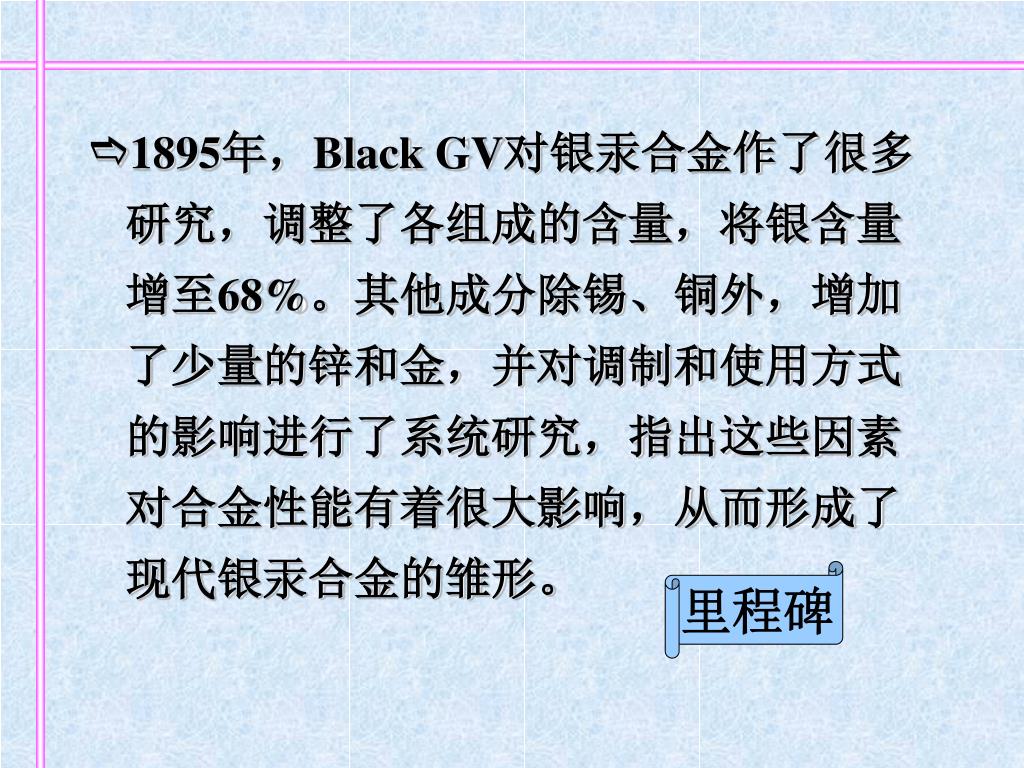

1895年，Black GV对银汞合金作了很多研究，调整了各组成的含量，将银含量增至68%。其他成分除锡、铜外，增加了少量的锌和金，并对调制和使用方式的影响进行了系统研究，指出这些因素对合金性能有着很大影响，从而形成了现代银汞合金的雏形。 里程碑
1929年美国制订了银汞合金的规格，并在 ADA No.1中规定了银汞合金中至少应含65%的银和29%的锡。 • 含小于6%的铜，称之为低铜银汞合金。至1970年，许多银汞合金中含有6%~30%的铜，由此发展成高铜银汞合金。
抗压强度 硬度 耐磨性 可塑性 美观性差 无粘接性 汞毒性 后牙复合树脂的开发研制，美观、操作方便，有望取代银汞合金。

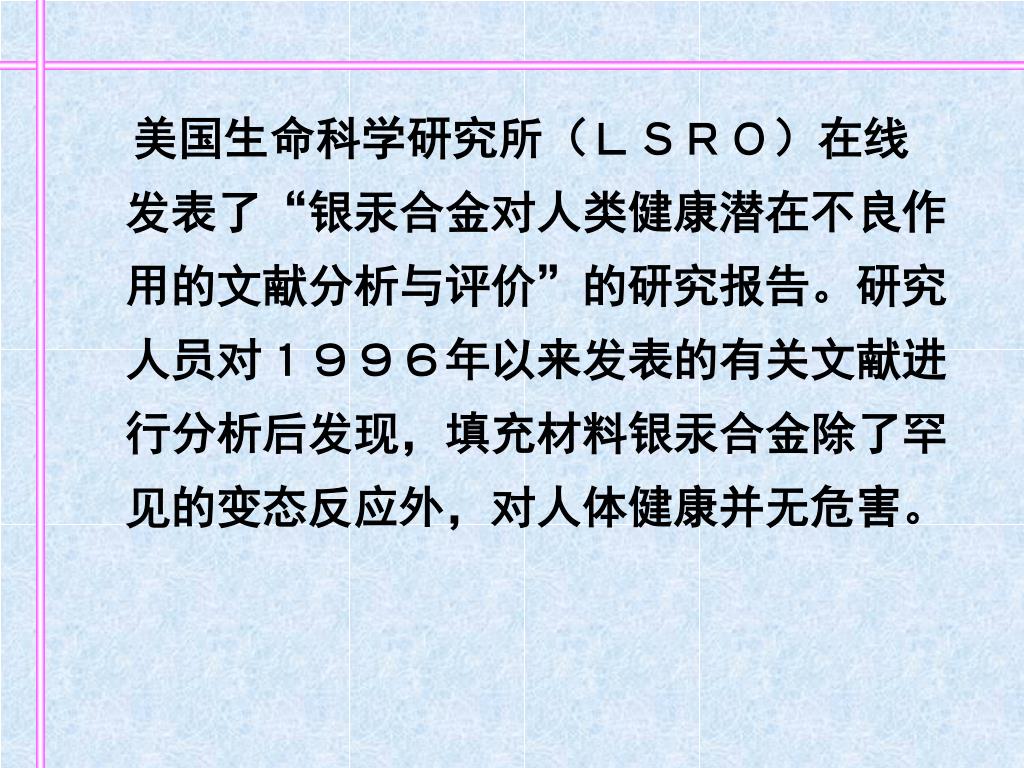

美国生命科学研究所（ＬＳＲＯ）在线发表了“银汞合金对人类健康潜在不良作用的文献分析与评价”的研究报告。研究人员对１９９６年以来发表的有关文献进行分析后发现，填充材料银汞合金除了罕见的变态反应外，对人体健康并无危害。
ＬＳＲＯ专家小组对在１９９６年１月１日至２００３年１２月３１日间发表的、所有经同行专家审查过的有关原始医学和科学文献进行了分析。为了保证研究方法的公正性，ＬＳＲＯ挑选的专家都不是从事牙科研究的。ＬＳＲＯ从全世界公认的专家中挑选了免疫毒理学、免疫学和变态反应、神经行为毒理学、神经发育、儿科学、发育和生殖毒理学、毒物代谢动力学及模型建立、流行病学、病理学和普通毒理学等领域的专家组成专家小组。ＬＳＲＯ专家小组对在１９９６年１月１日至２００３年１２月３１日间发表的、所有经同行专家审查过的有关原始医学和科学文献进行了分析。为了保证研究方法的公正性，ＬＳＲＯ挑选的专家都不是从事牙科研究的。ＬＳＲＯ从全世界公认的专家中挑选了免疫毒理学、免疫学和变态反应、神经行为毒理学、神经发育、儿科学、发育和生殖毒理学、毒物代谢动力学及模型建立、流行病学、病理学和普通毒理学等领域的专家组成专家小组。
研究结果显示，没有充分证据支持银汞合金暴露与肾功能障碍、认知功能障碍、神经变性疾病（特别是阿尔茨海默病和帕金森病）或自身免疫性疾病（包括多发性硬化）发病之间有因果关系；各种非特异性主诉，不能归因于是由于银汞合金释放的汞和吸收的汞增加引起的。研究结果显示，没有充分证据支持银汞合金暴露与肾功能障碍、认知功能障碍、神经变性疾病（特别是阿尔茨海默病和帕金森病）或自身免疫性疾病（包括多发性硬化）发病之间有因果关系；各种非特异性主诉，不能归因于是由于银汞合金释放的汞和吸收的汞增加引起的。
美国得克萨斯大学牙修复学教授Ｔｒａｊｔｅｎｂｅｒｇ说，医学界对银汞合金有许多误解。她就遇到许多病人要求取出这种材料的情况，因为他们的医师说这种材料有害。这导致了许多病人对此产生焦虑，而这种说法是缺乏循证依据的。美国得克萨斯大学牙修复学教授Ｔｒａｊｔｅｎｂｅｒｇ说，医学界对银汞合金有许多误解。她就遇到许多病人要求取出这种材料的情况，因为他们的医师说这种材料有害。这导致了许多病人对此产生焦虑，而这种说法是缺乏循证依据的。
一、组 成 我国的国家标准GB9935-88中规定银合金粉金属元素含量为：Ag≥40%、Sn≤32%、Cu≤30%、Zn≤2%、Hg≤3%和其他非贵金属总含量不超过0.1%。

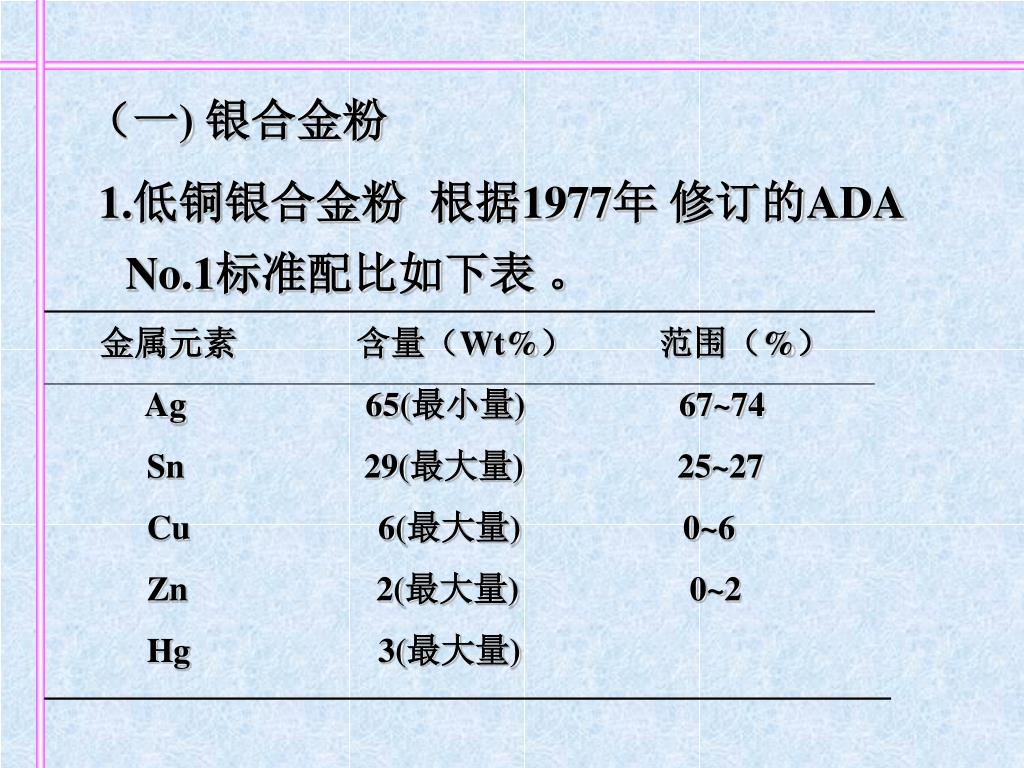

（一) 银合金粉 1.低铜银合金粉 根据1977年 修订的ADA No.1标准配比如下表 。 金属元素 含量（Wt%） 范围（%） Ag 65(最小量) 67~74 Sn 29(最大量) 25~27 Cu 6(最大量) 0~6 Zn 2(最大量) 0~2 Hg 3(最大量)
各组分的作用： 银构成银汞合金的主要成分 增加强度 降低流动性 有一定膨胀
锡 银汞合金的必需成分 与汞有较大亲和力，便于汞合（γ2） 增加银汞合金的可塑形 降低了强度和耐腐蚀性 增加形变和体积收缩
铜可取代一部分银，可改善银锡合金脆性，使之能均匀粉碎。铜含量<6%,称为低铜银合金粉。后来发展了新的银合金粉产品,铜的含量在10%~30%,其性能优于低铜银合金粉,称为高铜银合金粉。铜可取代一部分银，可改善银锡合金脆性，使之能均匀粉碎。铜含量<6%,称为低铜银合金粉。后来发展了新的银合金粉产品,铜的含量在10%~30%,其性能优于低铜银合金粉,称为高铜银合金粉。
锌的作用有两方面：其一，可减少银汞合金脆性而增加可塑性；其二，可在合金冶炼过程中起净化作用与氧结合而将其他金属的氧化物减少至最低限度。ADA No.1中规定，如含锌量＜0.01%，称为无锌银汞合金。超过0.01%，则称为含锌银汞合金。低铜银合金粉按其粉化方式和颗粒形状又分为屑型合金和球形合金两类。
2.高铜银合金粉 • 混合型银合金粉和单组分银合金粉 • 铜含量超过6%
（1） 混合型高铜银合金粉：将银-铜球形共晶合金（银71.9%，铜28.1%）掺入到车床切削的低铜合金中，然后与汞作用，结果成功地消除了γ2相。并发现这类合金的强度比普通低铜银汞合金的强度更大。称之为混合型高铜银汞合金，这种合金具有更高的边缘抗折力。
混合型银合金粉通常含有30%~55%质量比的球形高铜银合金粉。铜的含量接近9%~20%质量比。混合型银合金粉通常含有30%~55%质量比的球形高铜银合金粉。铜的含量接近9%~20%质量比。 银铜合金有两相组成，即银相和铜相，纯银和纯铜各自有结晶的结构。少量铜分散在银相中。
加工方式的改进 无氧高温条件下熔化，浇注 传统的银合金粉是 按比例配料 锭 机械切削粉碎 显微镜 片状不规则形 微细粉末
真空条件下 按比例配料 熔化并雾化 成形 显微镜 不规则形颗粒 圆球形颗粒 表面积 小 调和需汞量 少 强度 高
调合方式的改进 研钵研棒进行研磨调拌 胶囊包装，使用银汞合金调和器

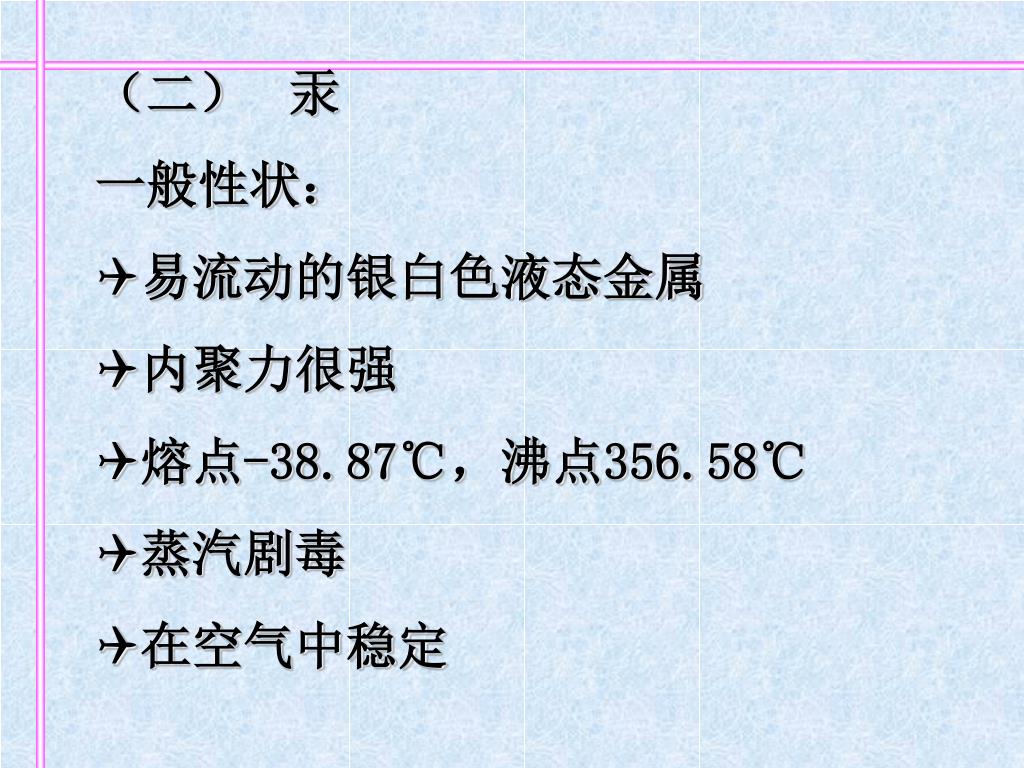

（二） 汞 一般性状： • 易流动的银白色液态金属 • 内聚力很强 • 熔点-38.87℃，沸点356.58℃ • 蒸汽剧毒 • 在空气中稳定
汞是制成银汞合金的主要成分，要求纯度高，如混入不纯物或贮藏期间表面氧化，均不应使用。汞是制成银汞合金的主要成分，要求纯度高，如混入不纯物或贮藏期间表面氧化，均不应使用。 在使用过程中，汞与银合金粉的配比必须精确，一般以1：1为标准。
二、 固 化 反 应 通常大颗粒的粉汞质量比为5：8，小颗粒的粉汞质量比为1：1。如采用胶囊包装，因为胶囊中的银合金粉与汞量已配比，只需置于银汞调合器中进行电动调合。
（一） 低铜银汞合金的固化反应Ag3Sn+Hg→Ag2Hg3+SnSn+Hg→Sn7Hg如此反复进行，直到汞用完而告终。 Ag3Sn(γ)+Hg → Ag2Hg3(γ1)+Sn7-8 Hg(γ2) +未起汞合反应的Ag3Sn（γ）

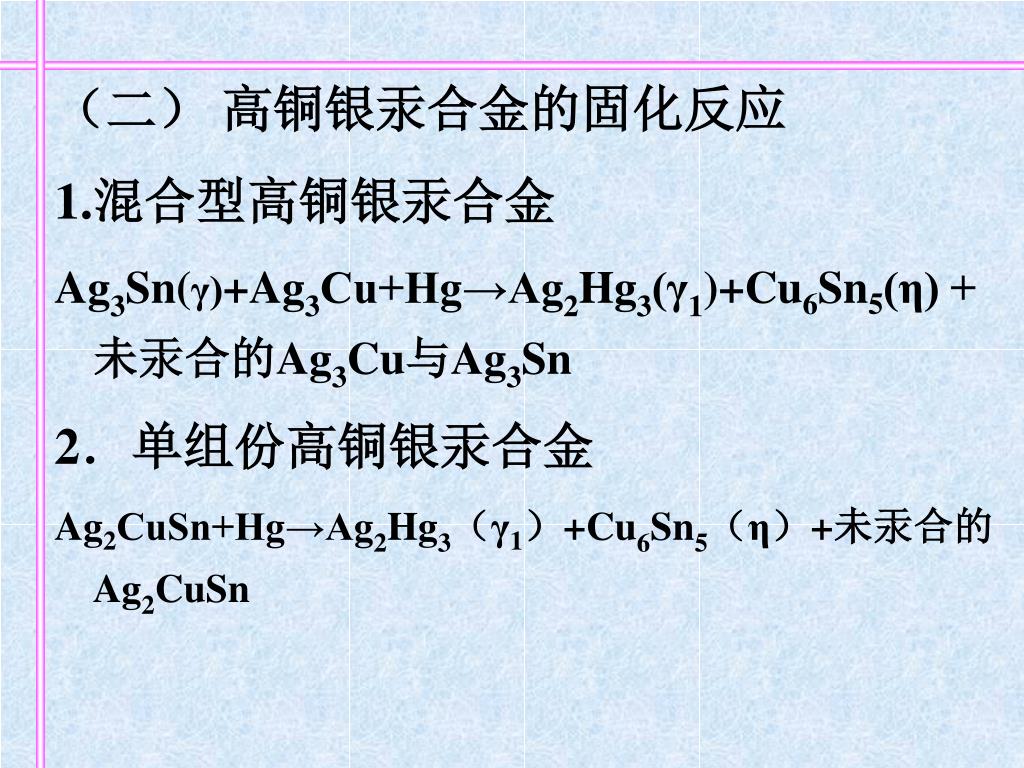

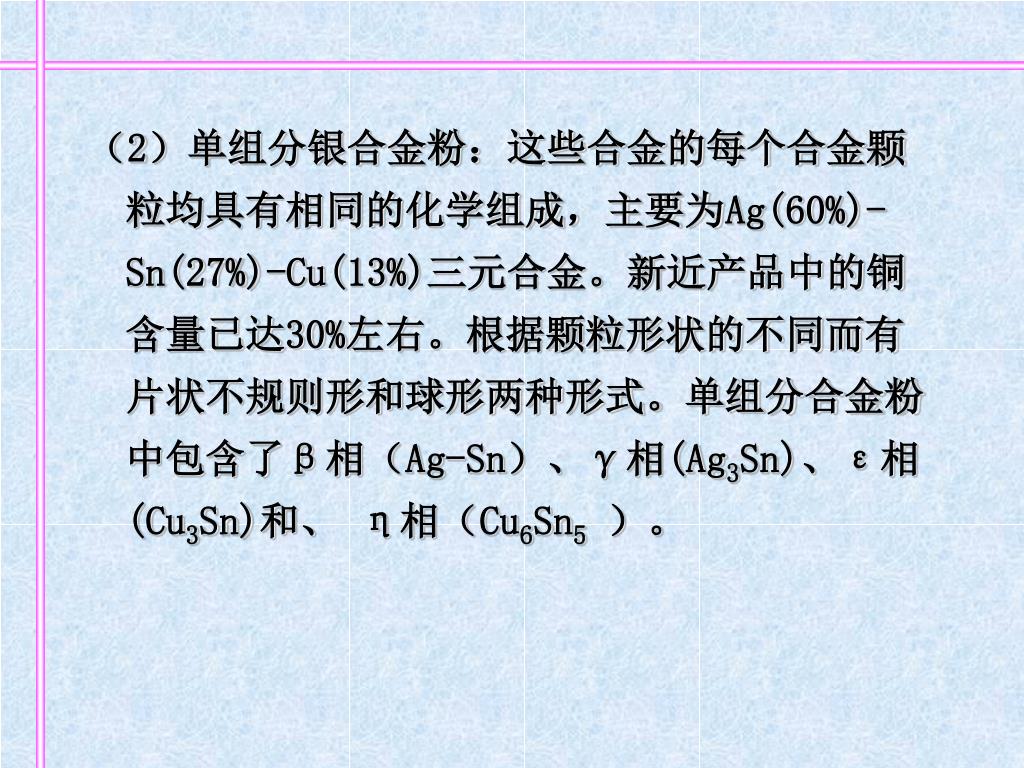

（二） 高铜银汞合金的固化反应 1.混合型高铜银汞合金 Ag3Sn(γ)+Ag3Cu+Hg→Ag2Hg3(γ1)+Cu6Sn5(η) +未汞合的Ag3Cu与Ag3Sn 2．单组份高铜银汞合金 Ag2CuSn+Hg→Ag2Hg3（γ1）+Cu6Sn5（η）+未汞合的Ag2CuSn
三、性 能 （一） 强度足够强度的银汞合金可避免咀嚼中受力断折。按我国GB9935-88标准中规定，银汞合金在24小时后的压缩强度应不小于300MPa。
银汞合金早期的压缩强度类 型 常 规 型 快 凝 型 慢 凝 型测定时间（min） 60 30 90压缩强度（MPa） ≥50 ≥50 ≥50一般固化的银汞合金脆而缺乏延展性，压缩强度约为400Mpa，布氏硬度为60~70。这些性质分别与银汞合金的组成、陈化、粒度、粉汞比、调合条件和充填压力等有关。
三种银汞合金的强度与蠕变值比较 银汞合金 压缩强度（MPa） 蠕变值 拉伸强度/24h 1h 7d （%） （MPa） 低铜银汞合金 145 343 2.0 60 混合型高铜银汞合金 137 431 0.4 48 单组份高铜银汞合金 262 510 0.13 64
银汞合金的强度受下列因影响： （1）银合金粉的成分和粒度： 成分 —合金中的银、铜具有增强银汞合金强度的作用，但含量也应适度。锡含量过高也可降低银汞合金的强度。

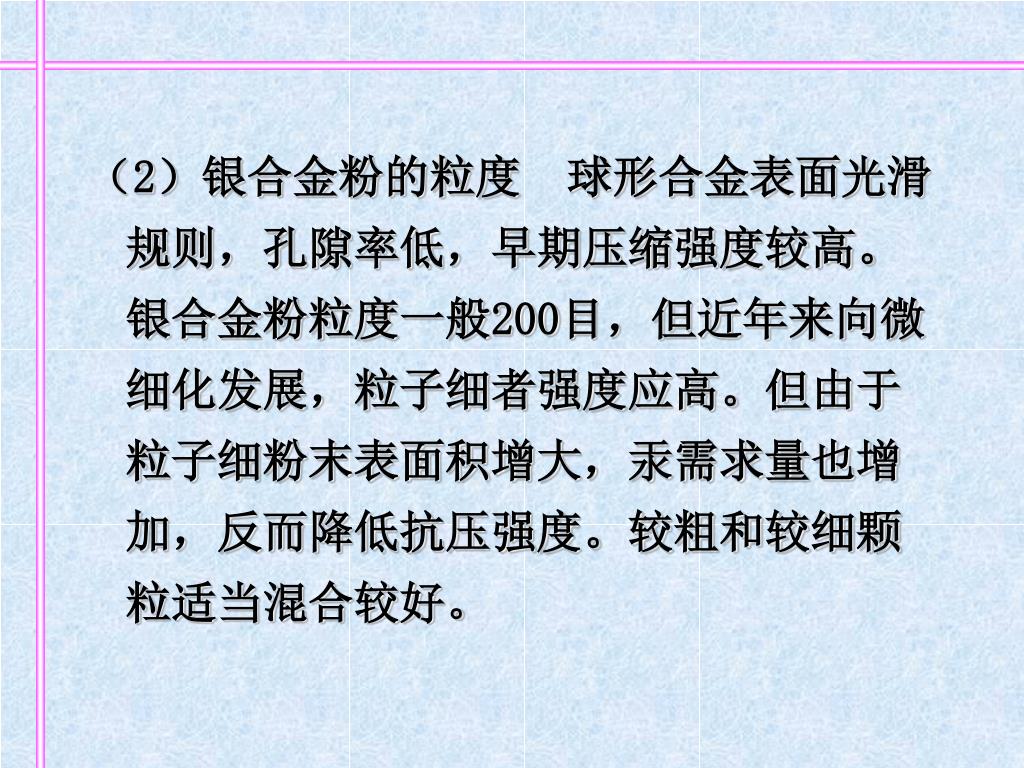

（2）银合金粉的粒度 球形合金表面光滑规则，孔隙率低，早期压缩强度较高。银合金粉粒度一般200目，但近年来向微细化发展，粒子细者强度应高。但由于粒子细粉末表面积增大，汞需求量也增加，反而降低抗压强度。较粗和较细颗粒适当混合较好。
（3）粉汞调合比：低铜银汞合金中 • 汞含量在53%以内时，对强度的影响不大 • 汞含量超过55%时，强度与含汞量成反比 • 至58%时低达125Mpa 所以必须在保证汞合反应能正常进行的情况下尽量控制汞含量

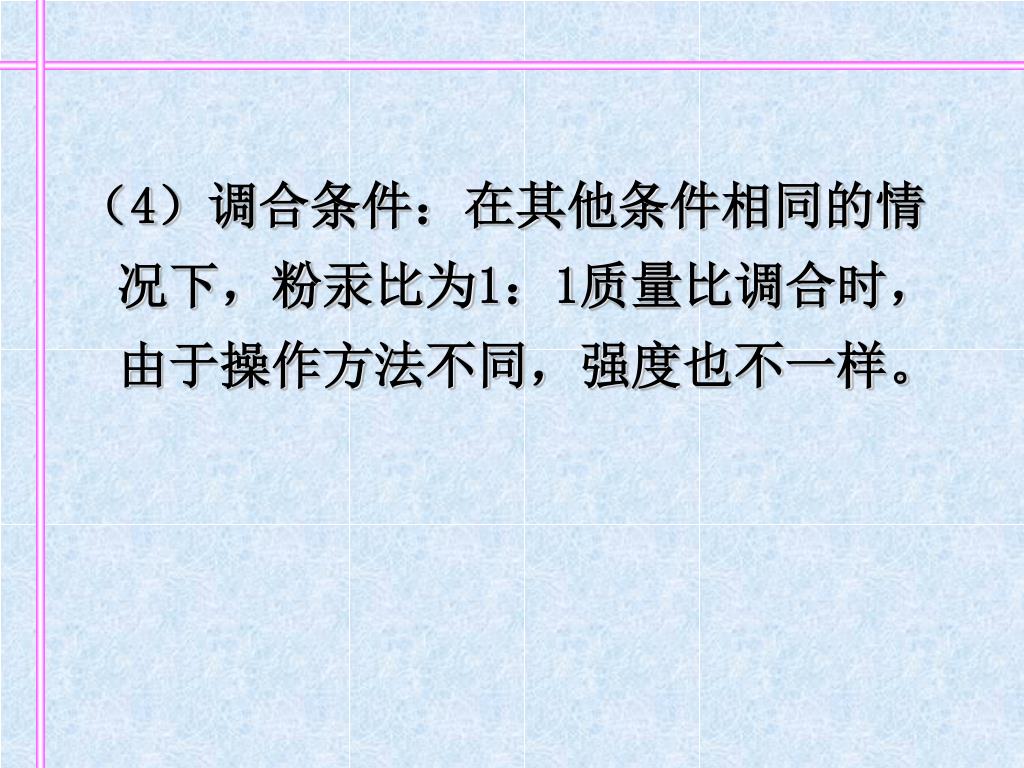

（4）调合条件：在其他条件相同的情况下，粉汞比为1：1质量比调合时，由于操作方法不同，强度也不一样。（4）调合条件：在其他条件相同的情况下，粉汞比为1：1质量比调合时，由于操作方法不同，强度也不一样。
不同操作法对银汞合金抗压强度的影响 操作方法 抗压强度（Mpa） 调和器—充填器法 320.0 乳钵乳棒—手压充填 276.6 调和器—手压充填334.4
（5）充填压力大小：充填压力大，则压缩强度高。（5）充填压力大小：充填压力大，则压缩强度高。 银汞合金固化后，其强度约经过5天才基本达到平衡，但24h后接近最高值。所以一般嘱患者在24h后才能咀嚼。
（二） 尺寸变化当汞被吸收入合金颗粒间空隙，合金颗粒溶于汞时，可有体积收缩；随着基质晶粒的形成和增长，彼此间有相互撞击所形成的向外压力而产生膨胀；最后由于剩余汞的吸收而存在有限的收缩。 尺寸变化与下列因素有关：

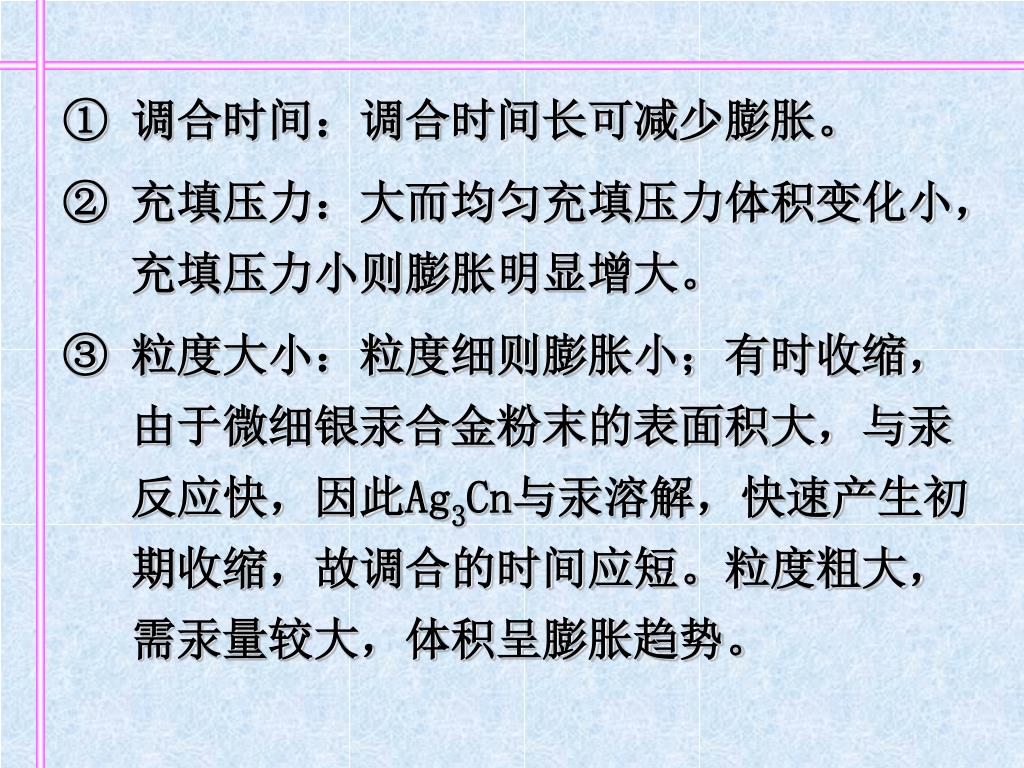

调合时间：调合时间长可减少膨胀。 • 充填压力：大而均匀充填压力体积变化小，充填压力小则膨胀明显增大。 • 粒度大小：粒度细则膨胀小；有时收缩，由于微细银汞合金粉末的表面积大，与汞反应快，因此Ag3Cn与汞溶解，快速产生初期收缩，故调合的时间应短。粒度粗大，需汞量较大，体积呈膨胀趋势。
组成：锌含量对膨胀有很大影响。当锌含量0.5%时没有变化，若大于1%，则膨胀明显增加。铜含量在2%时，膨胀较少，而在3%~7%时则膨胀变大。汞量的多少对膨胀的影响为：汞多则迟缓膨胀较大。因汞多时，表面有多量结晶析出物，这种析出物以锡为主要成分。组成：锌含量对膨胀有很大影响。当锌含量0.5%时没有变化，若大于1%，则膨胀明显增加。铜含量在2%时，膨胀较少，而在3%~7%时则膨胀变大。汞量的多少对膨胀的影响为：汞多则迟缓膨胀较大。因汞多时，表面有多量结晶析出物，这种析出物以锡为主要成分。
污染与迟缓膨胀：主要指调制和（或）充填过程中由潮湿所致的迟缓膨胀。银汞合金在固化时可产生微小膨胀，有利于边缘封闭。污染与迟缓膨胀：主要指调制和（或）充填过程中由潮湿所致的迟缓膨胀。银汞合金在固化时可产生微小膨胀，有利于边缘封闭。
但3-5天后产生较大的膨胀称为迟发性膨胀，其原因是调合时混入的水分（如唾液、手汗）等成为电解质或银汞合金中的阳极元素之间产生电解，生成氢气所致。临床在充填银汞合金时，必须严格隔湿。
（三） 蠕变定义：金属与合金承受小负荷而产生缓慢的塑性形变的现象称为蠕变。
现已证实，银汞合金修复体失败原因中，最常见的边缘缺陷与蠕变有密切关系。蠕变大，则强度差，尤其是低铜银汞合金。我国GB9935-88中规定银汞合金的蠕变值应不超过3.0%。
蠕变与下列因素有关： 1.银汞合金的结构 在低铜银汞合金中，γ1相在早期对蠕变值有影响。γ1相的体积百分率高、结晶较大者蠕变值增加。纯的γ2相比γ1相的蠕变值高，然而，蠕变与相的体积百分比并不呈直线比例。已明确γ2相的存在与否，对蠕变值有很大影响。例如，高铜合金中因很少或无γ2相，它的蠕变值小。
2.粉汞比 汞含量增加，蠕变值变大，但对高铜银汞合金而言则影响不大。 3．充填及调合方法 充填压力大者蠕变值小。蠕变与调合后时间的关系，在早期呈曲线状态，后期呈直线变化，又称恒定的蠕变。

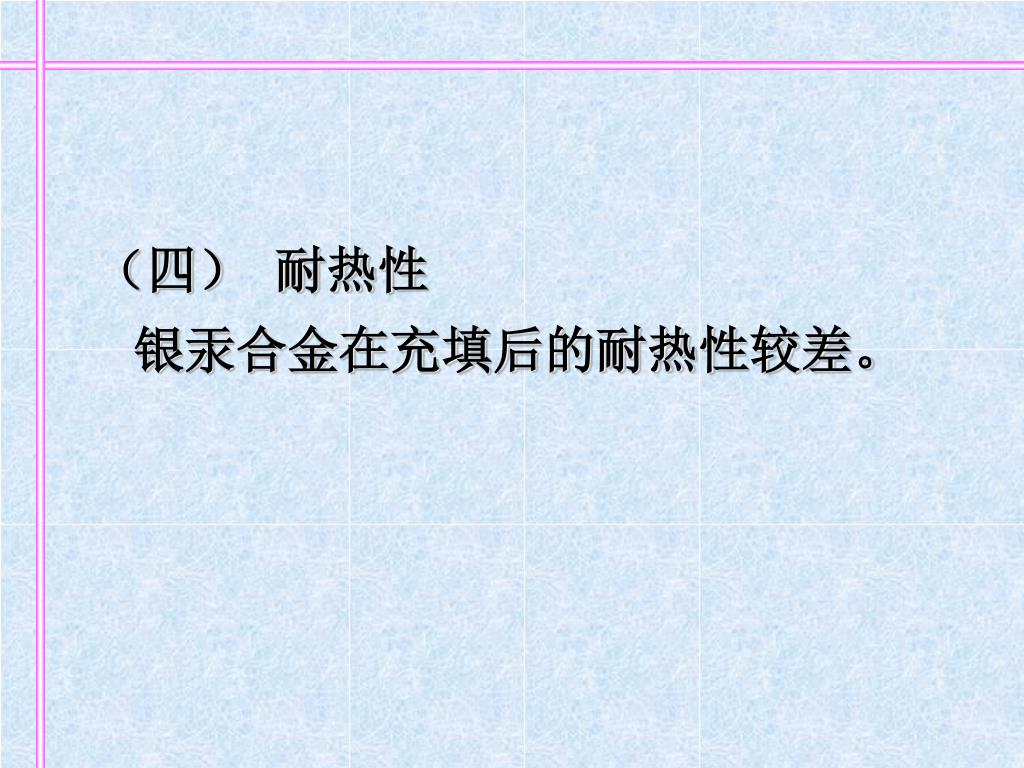

（四） 耐热性银汞合金在充填后的耐热性较差。
（五）腐蚀性多相合金的腐蚀性比单相合金大。尤其是γ2相，抗腐蚀性差，成为低铜合金修复体边缘折断的原因之一，也是产生继发性龋的诱因。γ相和γ1相不易腐蚀。（五）腐蚀性多相合金的腐蚀性比单相合金大。尤其是γ2相，抗腐蚀性差，成为低铜合金修复体边缘折断的原因之一，也是产生继发性龋的诱因。γ相和γ1相不易腐蚀。
