Dibujo t cnico

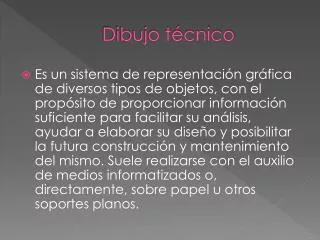

Dibujo técnico

  • Es un sistema de representación gráfica de diversos tipos de objetos, con el propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar la futura construcción y mantenimiento del mismo. Suele realizarse con el auxilio de medios informatizados o, directamente, sobre papel u otros soportes planos.


Dibujo t cnico1
Dibujo técnico

Antecedentes:

  • Desde sus orígenes, el hombre ha tratado de comunicarse mediante grafismos o dibujos.

  • Las primeras representaciones que conocemos son las pinturas rupestres, en ellas no solo se intentaba representar la realidad que le rodeaba, animales, astros, al propio ser humano, etc., sino también sensaciones, como la alegría de las danzas, o la tensión de las cacerías.


  • A lo largo de la historia, este ansia de comunicarse mediante dibujos, ha evolucionado, dando lugar por un lado al dibujo artístico y por otro al dibujo técnico.

  •  Mientras el primero intenta comunicar ideas y sensaciones, basándose en la sugerencia y estimulando la imaginación del espectador, el dibujo técnico, tiene como fin, la representación de los objetos lo más exactamente posible, en forma y dimensiones.


  • Hoy en día, se está produciendo una confluencia entre los objetivo del dibujo artístico y técnico.

  • Esto es consecuencia de la utilización de los ordenadores en el dibujo técnico, con ellos se obtienen recreaciones virtuales en 3D, que si bien representan los objetos en verdadera magnitud y forma, también conllevan una fuerte carga de sugerencia para el espectador


Dibujo t cnico2
Dibujo técnico confluencia entre los

Ramas del dibujo:

  • Dibujo artístico: que se realiza libremente y con finalidad estética.

  • Dibujo técnico: que se realiza con otros medios auxiliares, siguiendo normas y fines prácticos.


Dibujo t cnico3

Dibujo técnico confluencia entre los

Definición de los dibujos


Dibujo de estudio
Dibujo de estudio. confluencia entre los

  • Representación gráfica que corresponde al período de elaboración de un proyecto, generalmente ejecutado con lápiz para permitir correcciones. Nota: comúnmente se lo llama "boceto".


Croquis
Croquis. confluencia entre los

  • Representación que se confecciona preferentemente a mano alzada, con la ayuda de instrumentos de guía o de medición y que resulta más o menos exacta con sus formas y posición.


Dibujo de tama o natural
Dibujo de tamaño natural. confluencia entre los

  • Representación exacta de un carácter o representación geométrica, ejecutada en trazo fino. Nota: comúnmente se lo llama "montea".


Dibujo
Dibujo. confluencia entre los

  • Representación, sobre una superficie generalmente plana, de las formas de un objeto.

  • El término dibujo sirve, como nombre colectivo o en combinación con otras palabras, para denominar documentos de dibujo según la clase de confección del contenido o la finalidad, no teniendo una preferencia por estas caracterizaciones.


Representaci n gr fica
Representación gráfica. confluencia entre los

  • Ilustración por medio de líneas y superficies variables de tamaños, valores, etcétera.


Esquema
Esquema. confluencia entre los

  • Representación, bajo una forma convencional, de una cosa inmaterial o las relaciones de la misma.


Gr fico
Gráfico. confluencia entre los

  • Datos estadísticos en forma de curvas o de otros dibujos en los cuales las magnitudes, de una escala determinada, son representadas por listas, círculos, polígonos, figuras, etcétera, en números o en dimensiones proporcionales a ellas.


Clasificaci n de los dibujos seg n su representaci n
Clasificación confluencia entre los de los dibujos según su representación


Dibujos ortogr ficos
Dibujos ortográficos. confluencia entre los

Dibujos en escala que representan en proyección ortogonal cortes, secciones y algunas otras características de piezas aisladas o conjuntos de piezas que constituyen un producto. Nota: comúnmente se los llama "planos".


Perspectivas
Perspectivas confluencia entre los .

  • Dibujos que representan, en perspectiva isométrica, dimétrica y trimétrica, las formas y algunas otras características de piezas aisladas o conjunto de piezas que constituyen un producto, como máquinas, herramientas, aparatos, instalaciones, etcétera.


Diagramas
Diagramas confluencia entre los .

  • Dibujos que muestran las relaciones de funcionamiento entre dos o más entidades; estas últimas pueden ser físicas, como piezas y personas o como planeamientos, implementos, etcétera. Las formas geométricas que se emplean para representar a las entidades pueden no tener ninguna relación con las figuras reales de las entidades físicas. El lugar que ocupan en el dibujo las diferentes entidades pueden no tener ninguna relación con la posición que en el espacio ocupan las entidades reales cuando estas son físicas: diagramas eléctricos, electrónicos, hidráulicos, los dibujos para caminos críticos.


Nomogramas
Nomogramas. confluencia entre los

  • Dibujos que comprenden escalas convenientes, trazadas y dispuestas de modo que permitan el cálculo gráfico de valores numéricos. Estos valores se encuentran mediante el trazo de líneas que, a partir de un valor conocido y pasando por un punto del nomograma, intersecan las escalas y dan los valores numéricos buscados.


Esquemas
Esquemas confluencia entre los

  • Dibujos que representan piezas aisladas o conjuntos de piezas relacionadas entre sí, para dar una idea clara del funcionamiento del conjunto, de su estructura o de ambas cosas. Las piezas y los aparatos están representados en una forma muy simple, pero guardan cierta relación de forma y ubicación con las piezas y aparatos que constituyen el conjunto real. Puede hacerse una combinación entre diagramas y esquemas; el resultado se denominará diagrama o esquema según qué predominen en cada caso.


Gr ficos
Gráficos confluencia entre los .

  • Dibujos que se emplean para representar valores relativos o comportamientos variables en función de otras variables. Para el primer caso se representarán por medio de columnas dobles, barras, sectores, etcétera. Para el segundo caso, podrán representarse por el sistema cartesiano formado por dos ejes, llamados de coordenadas, en una escala determinada, que se cortan en ángulo recto en un punto denominado origen del plano de representación, según la norma IRAM 4516.


Tipos de dibujo t cnico
Tipos confluencia entre los de dibujo técnico.


Dibujo arquitect nico
Dibujo arquitectónico confluencia entre los

  • El dibujo arquitectónico abarca una gama de representaciones gráficas con las cuales realizamos los planos para la construcción de edificios, casas, quintas, autopistas, iglesias, fábricas y puentes entre otros. Se dibuja el proyecto con instrumentos precisos, con sus respectivos detalles, ajuste y correcciones, donde aparecen los planos de planta, fachadas, secciones, perspectivas, fundaciones, columnas, detalles y otros.


Dibujo mec nico
Dibujo mecánico confluencia entre los

  • El dibujo mecánico se emplea en la representación de piezas o partes de máquinas, maquinarias, vehículos como grúas y motos, aviones, helicópteros y máquinas industriales.


Dibujo el ctrico
Dibujo confluencia entre los eléctrico

  • Este tipo de dibujo se refiere a la representación gráfica de instalaciones eléctricas en una industria, oficina o vivienda o en cualquier estructura arquitectónica que requiera de electricidad.


Dibujo electr nico
Dibujo confluencia entre los electrónico

  • Se representa los circuitos que dan funcionamiento preciso a diversos aparatos que en la actualidad constituyen un adelanto tecnológico como las computadoras, amplificadores, transmisores, relojes, televisores, radios y otros.


Dibujo geol gico
Dibujo geológico confluencia entre los

  • El dibujo geológico se emplea en geografía y en geología, en él se representan las diversas capas de la tierra empleando una simbología y da a conocer los minerales contenidos en cada capa.

  • Se usa mucho en minería y en exploraciones de yacimientos petrolíferos


Dibujo topogr fico
Dibujo confluencia entre los topográfico

  • El dibujo topográfico nos representa gráficamente las características de una determinada extensión de terreno, mediante signos convencionalmente establecidos.

  • Nos muestra los accidentes naturales y artificiales, cotas o medidas, curvas horizontales o curvas de nivel.


Dibujo urban stico
Dibujo confluencia entre los urbanístico

  • Este tipo de dibujo se emplea en la organización de ciudades: en la ubicación de centros urbanos, zonas industriales, bulevares, calles, avenidas, jardines, autopistas, zonas recreativas entre otros. Se dibujan anteproyectos, proyectos, planos de conjunto, planos de pormenor.
