PLC 数据处理指令

PLC 数据处理指令. 1、数据传送指令 1.1 MOV(21)/@MOV(21) 1.1.1 功能: MOV 指令将源数据 S 传送到目的通道 D 中。. 梯形图指令 MOV. @ MOV 注意: @ MOV 和 MOV 的区别在于当且进当@ MOV 前面的条件正跳变时,@ MOV 才会执行。而 MOV 指令只要条件为 ON 即执行。 源数据、目标数据取值区域为 IR、SR、HR、AR、LR、TC、DM、*DM 和立即数。. 1.1.2 应用举例. 2 MVN(21)/@MVN(21)

orinda
Download Presentation

PLC 数据处理指令

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

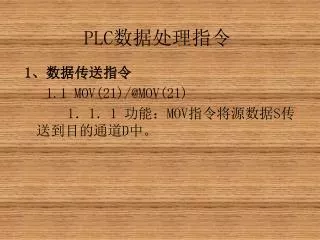

  1. PLC数据处理指令 1、数据传送指令 1.1 MOV(21)/@MOV(21) 1.1.1 功能:MOV指令将源数据S传送到目的通道D中。

  2. 梯形图指令 MOV

  3. @MOV 注意: @MOV和MOV的区别在于当且进当@MOV前面的条件正跳变时,@MOV才会执行。而MOV指令只要条件为ON即执行。 源数据、目标数据取值区域为IR、SR、HR、AR、LR、TC、DM、*DM和立即数。

  4. 1.1.2 应用举例

  5. 2 MVN(21)/@MVN(21) • 1.2.1 功能:MOV指令将源数据S取反传送到目的通道D中,原数据S不变。 • 梯形图指令MVN

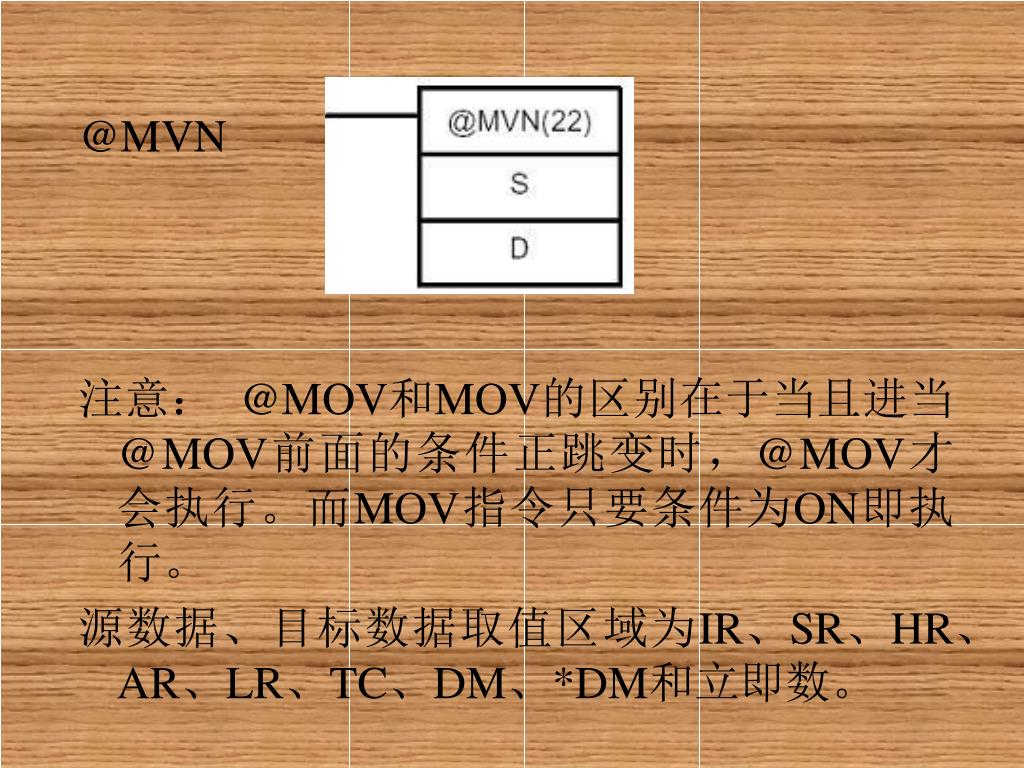

  6. @MVN 注意: @MOV和MOV的区别在于当且进当@MOV前面的条件正跳变时,@MOV才会执行。而MOV指令只要条件为ON即执行。 源数据、目标数据取值区域为IR、SR、HR、AR、LR、TC、DM、*DM和立即数。

  7. 1.2.2 应用举例

  8. 1.3 块传送指令XFER(70)/@XFER(70) 功能: 将从S开始的N个连续通道中的数据传送至D开始的N个连续通道中去。 梯形图指令XFER

  9. @XFER

  10. 注意: @XFER和XFER的区别同上,源数据、目标数据取值区域为IR、SR、HR、AR、LR、TC、DM、*DM和立即数。N还可从SR或立即数取值,但应为BCD码。

  11. 1.4 多通道设置指令 BSET(71)/@BSET(71) 功能:将S中的数据,传送到B和E之间的多个连续的目的通道中。 梯形图指令:BSET

  12. @BSET

  13. 注意: @BSET和BSET的区别同上,源数据、目标数据取值区域为IR、SR、HR、AR、LR、TC、DM、*DM和立即数。但B≤E。

  14. 5 数据交换指令XCHG(73)/@XCHG(73) • 功能:实现两个通道内容的交换。 • 梯形图指令XCHG

  15. @XCHG @XCHG和XCHG的区别同上,源数据、目标数据取值区域为IR、SR、HR、AR、LR、TC、DM。

  16. 2.数据传送类指令的应用练习 8段LED数码管循环显示0---9,8段LED数码管的每一段均由PLC的输出点控制,数码管共阴极连接形式。

  17. 此讲结束 点击返回
