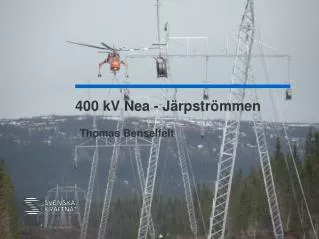

  1. 400 kV Nea - Järpströmmen Thomas Benselfelt

  2. FÖRBINDELSER Befintlig Beslutad Nordels utpekade Samarbetsprojekt mellan Svenska Kraftnät, Statnett, Jämtkraft och Fortum: • bättre struktur i stamnätet i norra Sverige • bättre försörjning av mitt-Norge • säkrare elförsörjning i västra Jämtland, Åredalen • upprustning av Järpströmmen kraftstation/fördelningsstation

  3. 100 km ny 400 kV ledning varav: 75 km i Sverige (261 stlp)25 km i Norge 400 kV Nea - Järpströmmen 400 kV Nea – Järpströmmen Design-stolpe

  4. Idrifttagning 400 kV Koncessionsbeslut från regeringen Koncessions- ansökan till STEM SvK inriktningsbeslut Idrifttagning InventeringarProjektering Tidig information Byggnation Rivning bef. ledning 2 Skadereglering Intern förstudieNU MKBpresenteras Förstudien presenteras Ledningsrätts-förrättningen avslutas Avverkning Ledningsrättoch FT Resolution Lst Tidplan Hantering av överklagandentvister i domstol

  5. Tidplan - hållpunkter: • Tidig information om SvK-planer april 2004 • Samråd/tillståndsfas nov 2005-okt 2006 • Koncessionsansökan lämnas in dec 2006 • Koncessionsbeslut från Regeringen aug 2007 • Avverkning vintern 07/08 • Byggstart aug 2008 • Drifttagen förbindelse 400 kV (60 km) okt 2009 • Färdigställande av hela 400 kV ledningen feb/mars 2010 • Slutförande av rivning och återställningsarbeten sommaren 2010

  6. Stolptyper - översikt 275 kV stolpebef. ledning 400 kV portalstolpe 400 kV design-stolpen A-stolpe B-stolpe

  7. Syll- eller slipersfundament

  8. Grävning för betongfundament

  9. Form till gjutet fundament

  10. Gjutning under sträng kyla

  11. Sönderkörd terräng

  12. Brobygge för att öka framkomligheten

  13. Gjutning med helikopter Tankning av basker Mottagning av basker Tömning

  14. Gjutning med ränna från bil

  15. Centralmontageplats för stolpar

  16. Stolpmontage i lera

  17. Stolpmontage i hårt väder

  18. Stolpresning med 100 tons kran

  19. Stolpresning – använda metoder

  20. Stolpresning med helikopter

  21. Dockning mot fundament vid helikopterresning

  22. Lindragningsutrustning bogserad på slädar

  23. Färdig 400 kV luftledning

  24. Färdig 400 kV luftledning

  25. Designstolpe
