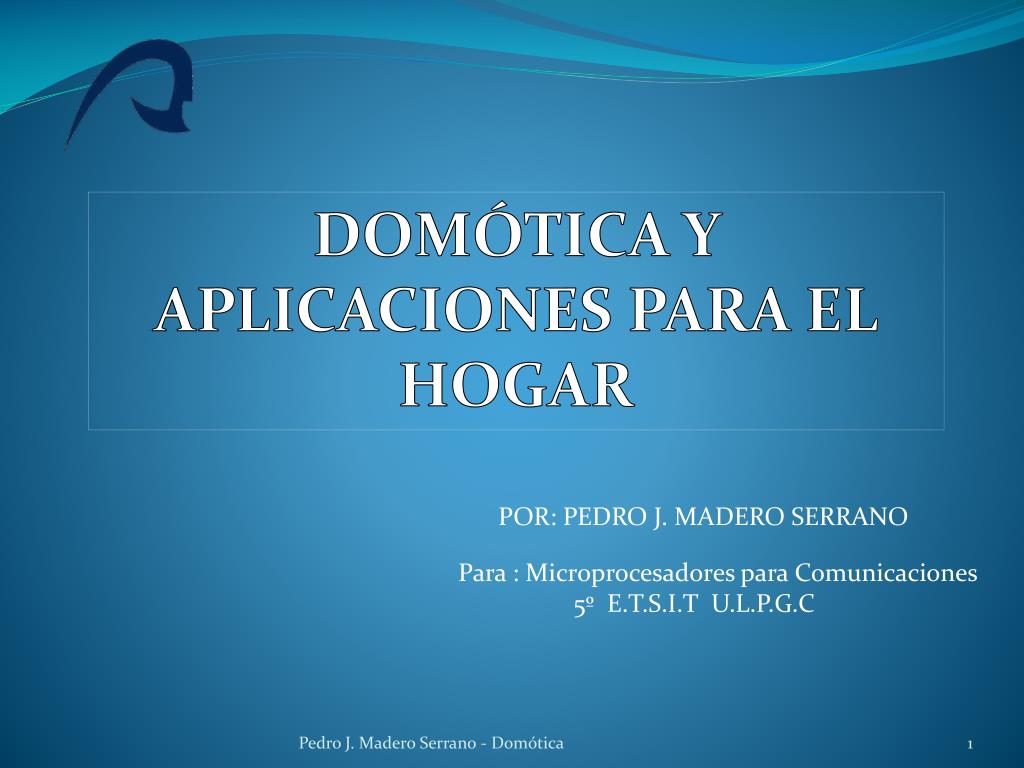

  1. DOMÓTICA Y APLICACIONES PARA EL HOGAR POR: PEDRO J. MADERO SERRANO Para : Microprocesadores para Comunicaciones 5º E.T.S.I.T U.L.P.G.C Pedro J. Madero Serrano - Domótica

  2. Contenido Introducción Aplicaciones Estructura Sistemas Domóticos Ad Hoc Sistemas domóticos sobre Red Eléctrica de Baja Tensión Técnica sobre Radio Frecuencia Conclusiones Pedro J. Madero Serrano - Domótica

  3. Introducción El término domótica proviene de la unión de las palabras domus (que significa casa en latín) y tica (de automática, palabra en griego, 'que funciona por sí sola'). Se entiende por domótica el conjunto de sistemas capaces de automatizar una vivienda, aportando servicios de gestión energética, seguridad, bienestar y comunicación, y que pueden estar integrados por medio de redes interiores y exteriores de comunicación, cableadas o inalámbricas, y cuyo control goza de cierta ubicuidad, desde dentro y fuera del hogar. Pedro J. Madero Serrano - Domótica

  4. Introducción Pedro J. Madero Serrano - Domótica

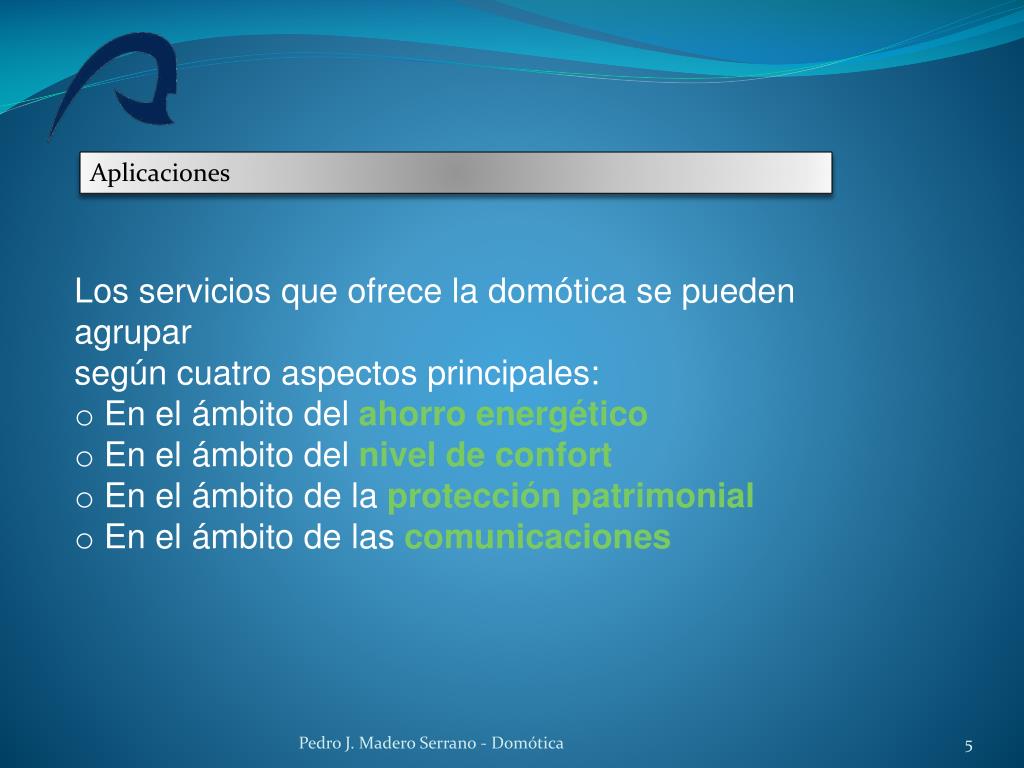

  5. Aplicaciones • Los servicios que ofrece la domótica se pueden agrupar • según cuatro aspectos principales: • En el ámbito del ahorro energético • En el ámbito del nivel de confort • En el ámbito de la protección patrimonial • En el ámbito de las comunicaciones Pedro J. Madero Serrano - Domótica

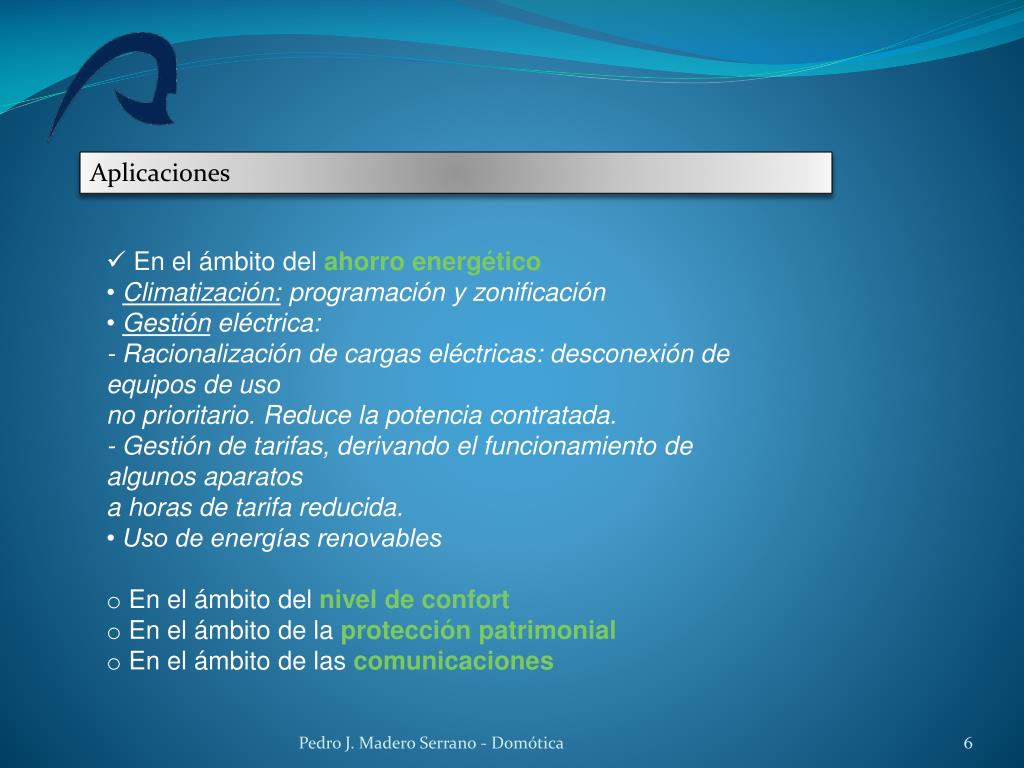

  6. Aplicaciones • En el ámbito del ahorro energético • • Climatización: programación y zonificación • • Gestión eléctrica: • - Racionalización de cargas eléctricas: desconexión de equipos de uso • no prioritario. Reduce la potencia contratada. • - Gestión de tarifas, derivando el funcionamiento de algunos aparatos • a horas de tarifa reducida. • • Uso de energías renovables • En el ámbito del nivel de confort • En el ámbito de la protección patrimonial • En el ámbito de las comunicaciones Pedro J. Madero Serrano - Domótica

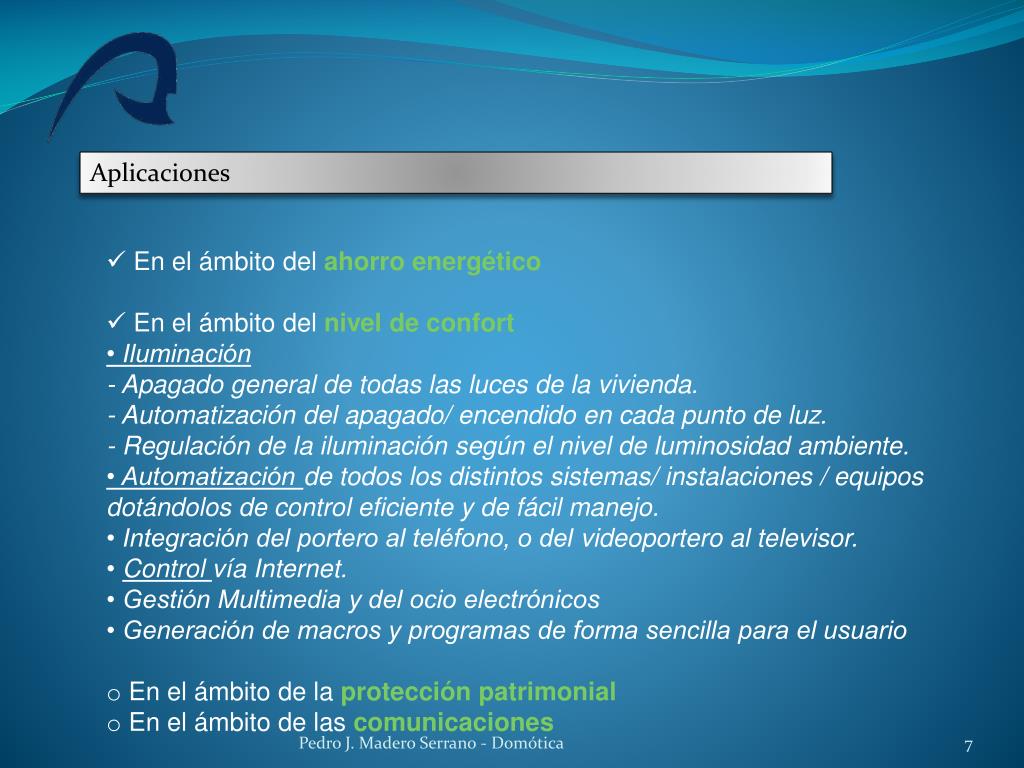

  7. Aplicaciones • En el ámbito del ahorro energético • En el ámbito del nivel de confort • • Iluminación • - Apagado general de todas las luces de la vivienda. • - Automatización del apagado/ encendido en cada punto de luz. • - Regulación de la iluminación según el nivel de luminosidad ambiente. • • Automatización de todos los distintos sistemas/ instalaciones / equipos • dotándolos de control eficiente y de fácil manejo. • • Integración del portero al teléfono, o del videoportero al televisor. • • Control vía Internet. • • Gestión Multimedia y del ocio electrónicos • • Generación de macros y programas de forma sencilla para el usuario • En el ámbito de la protección patrimonial • En el ámbito de las comunicaciones Pedro J. Madero Serrano - Domótica

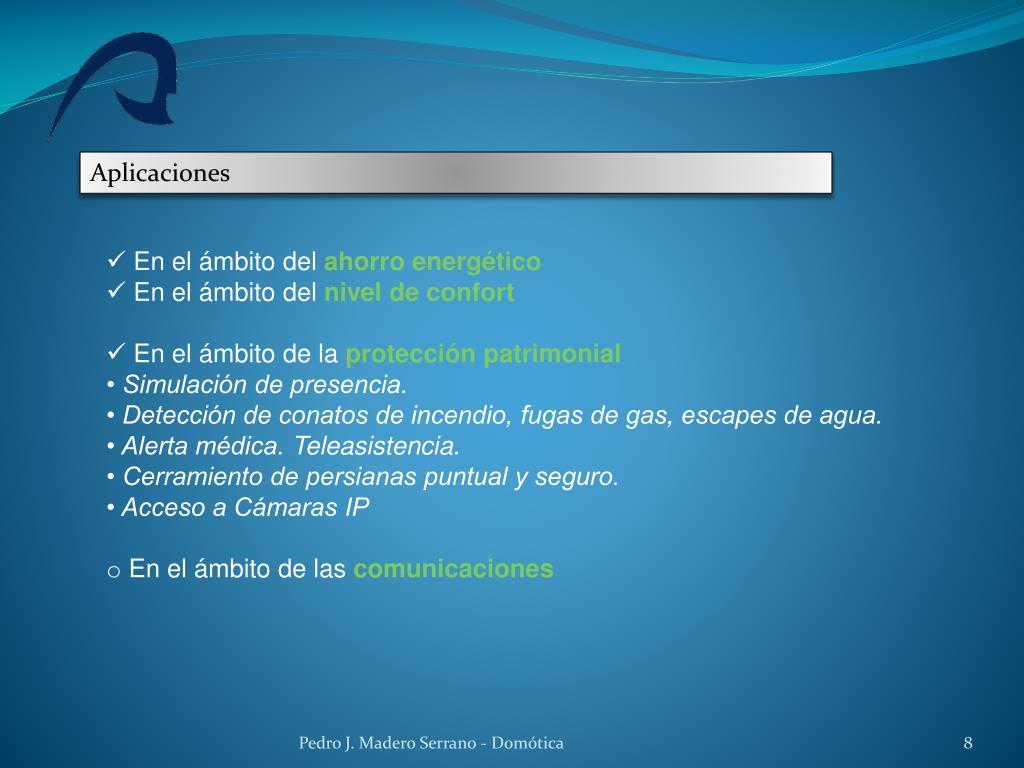

  8. Aplicaciones • En el ámbito del ahorro energético • En el ámbito del nivel de confort • En el ámbito de la protección patrimonial • • Simulación de presencia. • • Detección de conatos de incendio, fugas de gas, escapes de agua. • • Alerta médica. Teleasistencia. • • Cerramiento de persianas puntual y seguro. • • Acceso a Cámaras IP • En el ámbito de las comunicaciones Pedro J. Madero Serrano - Domótica

  9. Aplicaciones • En el ámbito del ahorro energético • En el ámbito del nivel de confort • En el ámbito de la protección patrimonial • En el ámbito de las comunicaciones • • Disponer en cualquier lugar del control tanto externo como interno. • • Transmisión de alarmas. • • Intercomunicaciones. Pedro J. Madero Serrano - Domótica

  10. Ejemplos de productos Este detector de presencia esta diseñado por su aspecto y su sensor de luz para exteriores. Puede ser de gran utilidad para olvidarse de tener que buscar el interruptor o dejarse ninguna luz encendida, por ejemplo, en el porche de su vivienda. Su sensor de movimiento con 12 metros de alcance, 110º de amplitud y su sensibilidad ajustable a la luz lo hacen ideal para cualquier ambiente o lugar. DD-8200  Robot CORTACESPED EVOLUTION 200 Precio IVA Inc.: 2999,01 € Pedro J. Madero Serrano - Domótica

  11. Estructura • Elementos del sistema: • -Controladores • - Sensores • Actuadores • -Bus • -Interface • Controlador de riego domótico, 114.84EUR • Mediante su conexión a un ordenador , se controla el riego de 8 zonas que puede ser instalado en cascada para conseguir un máximo de 256 zonas de operación. • Sensor domótico de temperatura, 49,00 € • Sirve para detectar la temperatura de una habitación. Al conectar este sensor remoto de interior con un termóstato de la serie de RC de HAI, podrá visualizar la temperatura desde una localización remota en el display del termostato. • Actuador domótico corte de agua 77.00EUR • Gobierna una electroválvula para cortar el suministro de agua. Señal luminosa de electroválvula activada. Conexión/desconexión remota a través de la red eléctrica. Pedro J. Madero Serrano - Domótica

  12. Procesadores microprocesador RISC SuperHÔ es de 32 bits Sus prestaciones de proceso son: - 130 MIPS a una frecuencia de operación máxima de 100 MHz.  El SH7618 puede conectarse a otro microprocesador mediante la función de interfaz de host, lo cual permite que el dispositivo sea reconocido y controlado como una SRAM equivalente por un microprocesador principal que realiza el control del sistema. Ademas este dispositivo tiene bloques de memoria de 256 bytes FIFO separados para trasmitir y recibir y un DMAC para el controlador de Ethernet que implementa Pedro J. Madero Serrano - Domótica

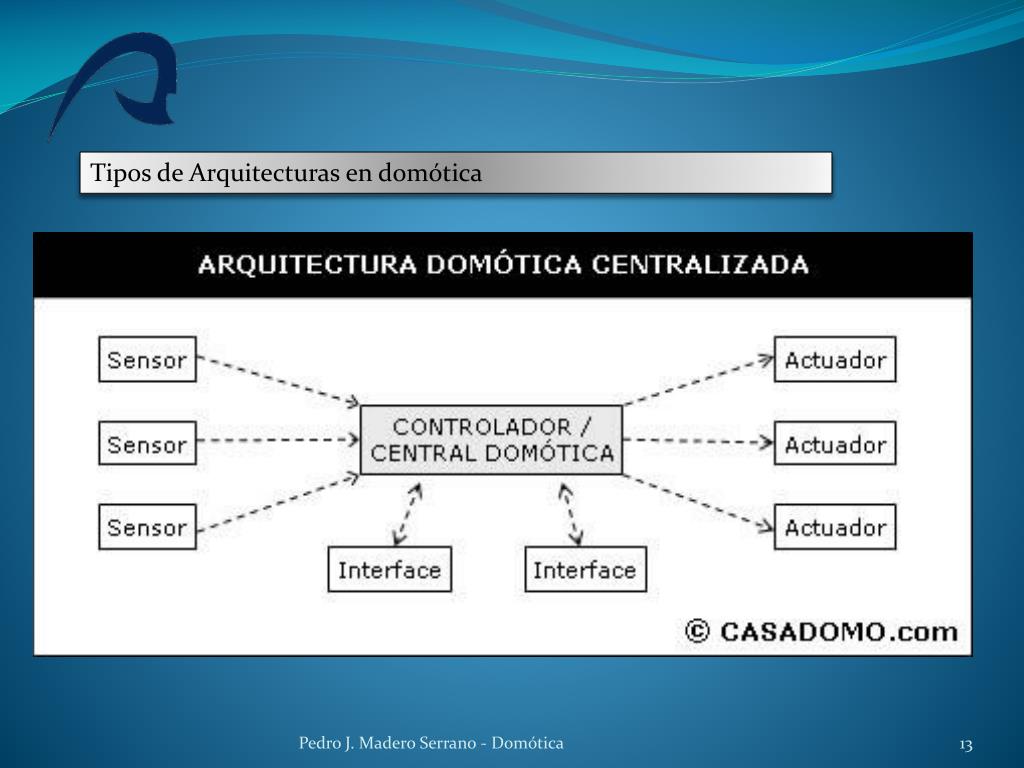

  13. Tipos de Arquitecturas en domótica Pedro J. Madero Serrano - Domótica

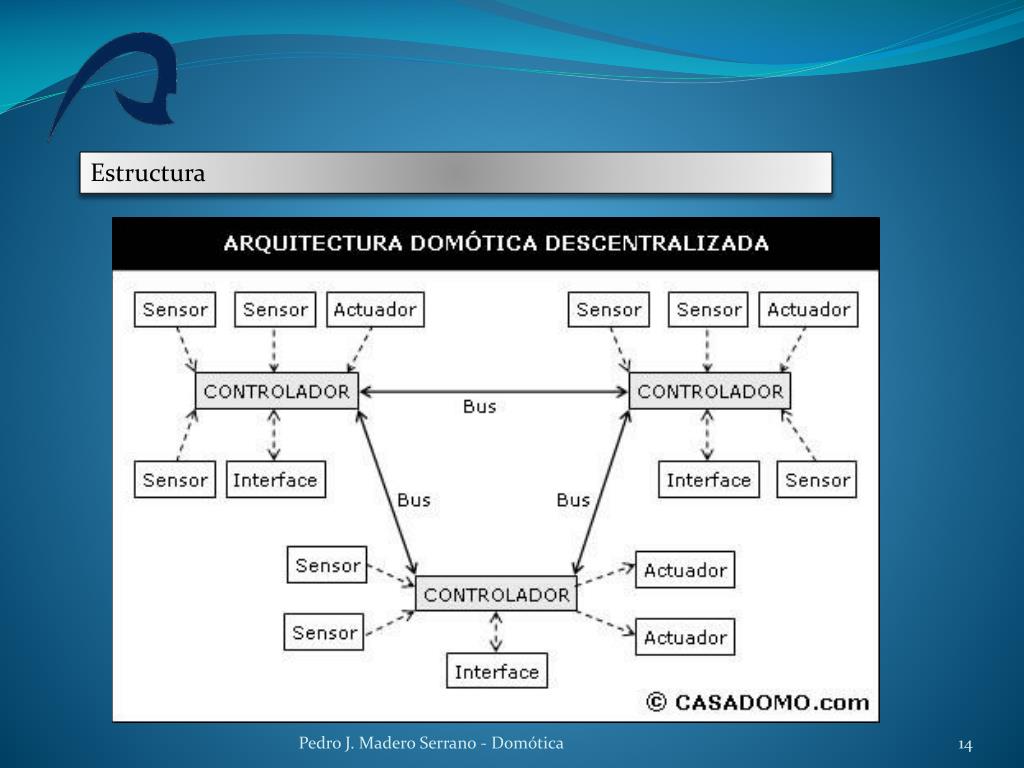

  14. Estructura Pedro J. Madero Serrano - Domótica

  15. Tipos de Arquitecturas en domótica Pedro J. Madero Serrano - Domótica

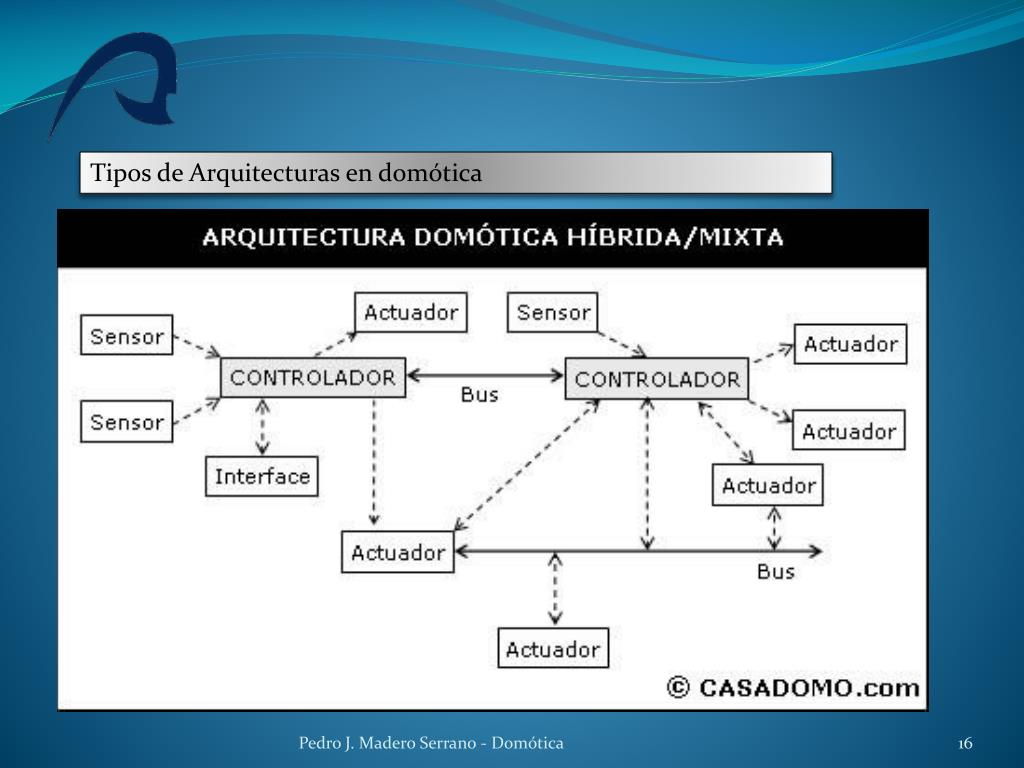

  16. Tipos de Arquitecturas en domótica Pedro J. Madero Serrano - Domótica

  17. Estructura • Medios de transmisión • Metálico. • Corrientes portadores sobre la misma red eléctrica • Cable de par trenzado • Coaxial • Inalámbrico. • Radiofrecuencia. Propenso a interferencias electromagnéticas. • Infrarrojos. Fotodiodo y fotorreceptor. • Características que hay que considerar • Disponibilidad • Privacidad y seguridad • Costes de instalación • Flexibilidad Pedro J. Madero Serrano - Domótica

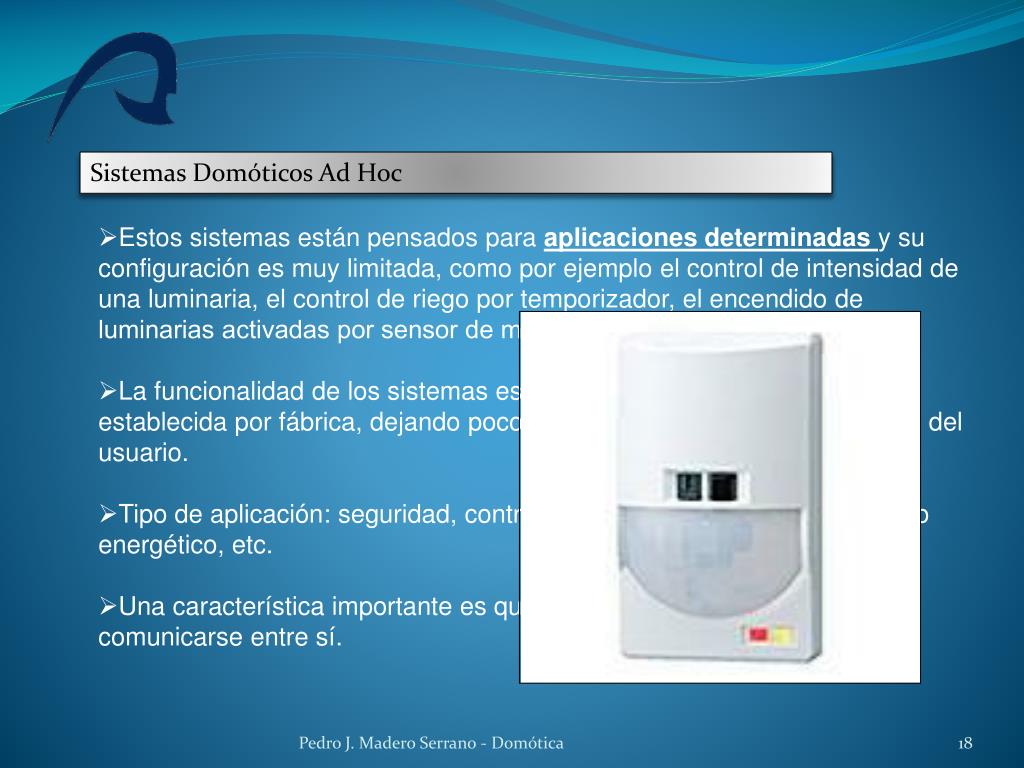

  18. Sistemas Domóticos Ad Hoc • Estos sistemas están pensados para aplicaciones determinadas y su configuración es muy limitada, como por ejemplo el control de intensidad de una luminaria, el control de riego por temporizador, el encendido de luminarias activadas por sensor de movimiento… • La funcionalidad de los sistemas está limitada a la programación establecida por fábrica, dejando poco margen de configuración por parte del usuario. • Tipo de aplicación: seguridad, control de clima, alarmas, confort, ahorro energético, etc. • Una característica importante es que los elementos no pueden comunicarse entre sí. Pedro J. Madero Serrano - Domótica

  19. Sistemas domóticos sobre Red Eléctrica de Baja Tensión En este tipo de instalaciones domóticas, en Redes Eléctricas de Baja Tensión, también conocidas como Power Line (PL), el medio de transmisión es el cableado de la red eléctrica de baja tensión (220 VAC). La transmisión es digital para lo cuál se requiere que la onda sinusoidal sea lo más limpia posible, como máximo tenga una distorsión del 10% sobre la tensión eficaz de 220 VAC y en frecuencia +/- 0.5 Hz. sobre los 50 Hz. Pedro J. Madero Serrano - Domótica

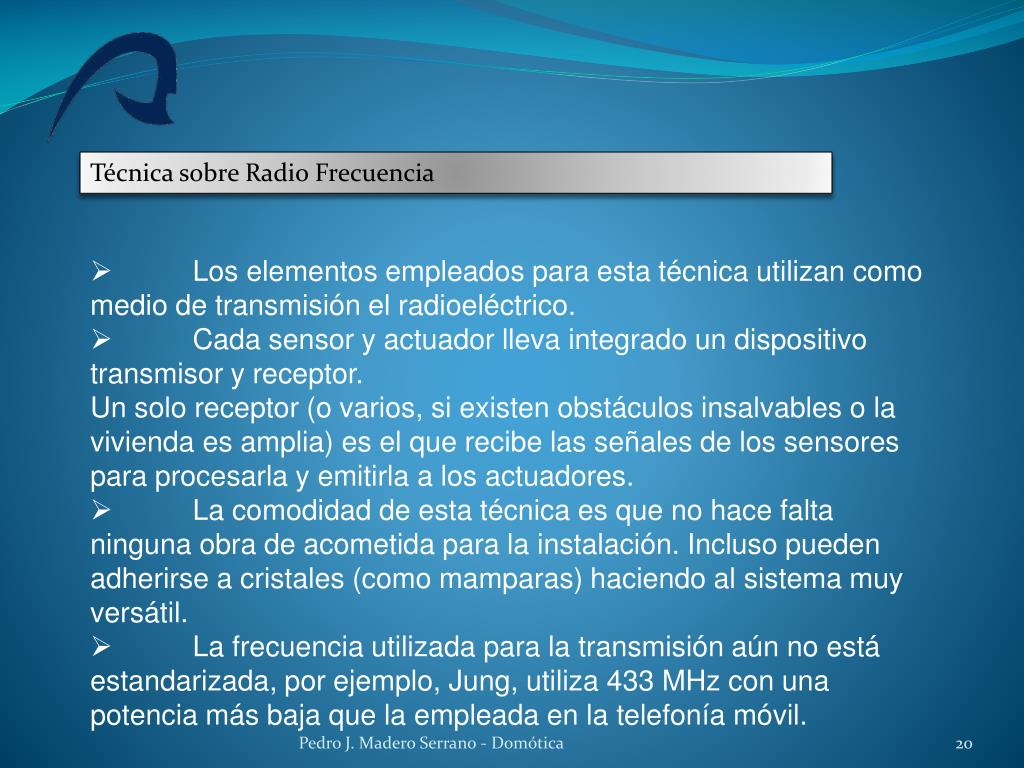

  20. Técnica sobre Radio Frecuencia • Los elementos empleados para esta técnica utilizan como medio de transmisión el radioeléctrico. • Cada sensor y actuador lleva integrado un dispositivo transmisor y receptor. • Un solo receptor (o varios, si existen obstáculos insalvables o la vivienda es amplia) es el que recibe las señales de los sensores para procesarla y emitirla a los actuadores. • La comodidad de esta técnica es que no hace falta ninguna obra de acometida para la instalación. Incluso pueden adherirse a cristales (como mamparas) haciendo al sistema muy versátil. • La frecuencia utilizada para la transmisión aún no está estandarizada, por ejemplo, Jung, utiliza 433 MHz con una potencia más baja que la empleada en la telefonía móvil. Pedro J. Madero Serrano - Domótica

  21. Técnica sobre Radio Frecuencia Receptor Radiofrecuencia X10. 19,44 € Control de persianas mediante radio frecuencia. 118 € Pedro J. Madero Serrano - Domótica

  22. Tecnologías y estándares X-10: EE.UU finales de los 70: para el control remoto de dispositivos eléctricos.Utiliza la línea eléctrica (220V o 110V) para transmitir señales de control entre equipos de automatización del hogar en formato digital Los protocolos de comunicación son los procedimientos utilizados por los sistemas de domótica para la comunicación entre todos los dispositivos con la capacidad de “controlador”. Pedro J. Madero Serrano - Domótica

  23. Tecnologías y estándares • Nivel Físico • Hace uso de las líneas de baja tensión (ondas portadoras). • La transmisión completa de una orden X-10 necesita once ciclos de corriente,que se divide en tres campos: 1. Código de Inicio. 2. Código de Casa (letras A-P) 3. Código Numérico (1-16) o bien el Código de Función (Encender, Apagar, Aumento de Intensidad, etc...). Protocolo • Existen tres tipos de dispositivos X-10: • Los que sólo pueden transmitir órdenes. • Los que sólo pueden recibirlas. • Los que pueden enviar/recibir. Pedro J. Madero Serrano - Domótica

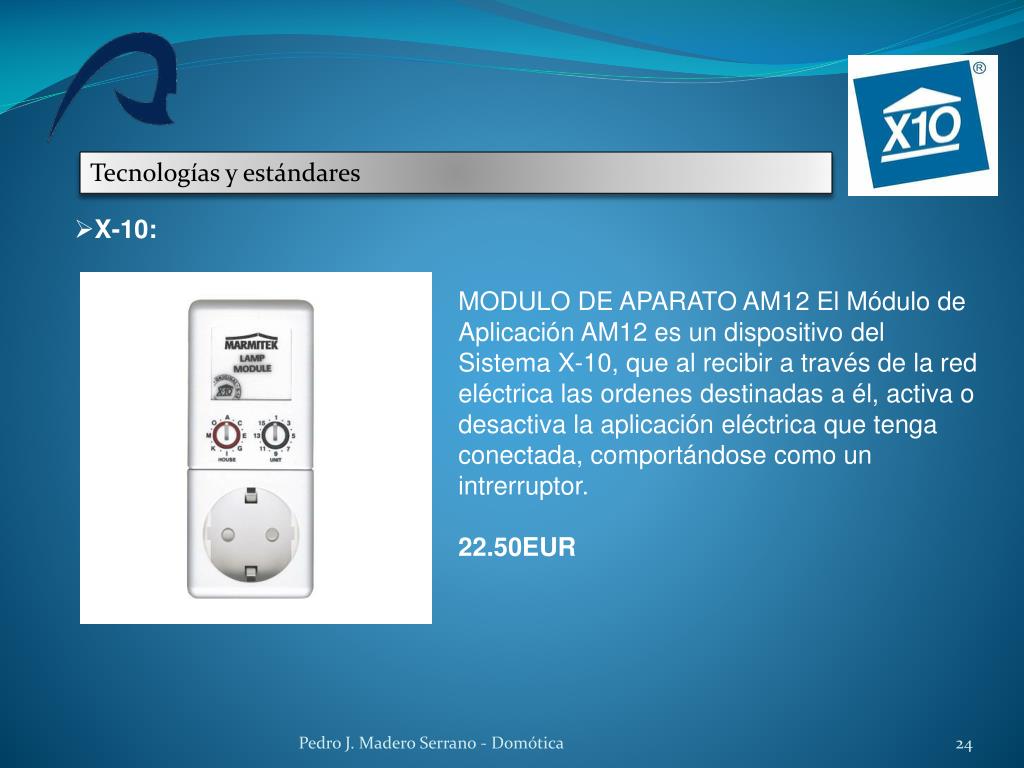

  24. Tecnologías y estándares • X-10: MODULO DE APARATO AM12 El Módulo de Aplicación AM12 es un dispositivo del Sistema X-10, que al recibir a través de la red eléctrica las ordenes destinadas a él, activa o desactiva la aplicación eléctrica que tenga conectada, comportándose como un intrerruptor. 22.50EUR Pedro J. Madero Serrano - Domótica

  25. Tecnologías y estándares • KONNEX: EHS + EIB + BatiBUS : Esta tecnología contempla varios sistemas de transmisión (cable, radio, ondas portadoras, fibra óptica, ...) • EHS (European Home System): Esta basada en una topología de niveles OSI (Open Standard Interconnection), y se especifican los niveles: físico, de enlace de datos, de red y de aplicación. • EIB (EuropeanInstallation Bus): es un sistema • de domótica basado en un Bus de datos. Utiliza su propio cableado. • BatiBUS: Se basa en la tecnología de par trenzado pudiendo transmitir hasta 4800 bps (comprobar). El sistema es centralizado, pudiendo controlar cada central hasta 500 puntos de control. Pedro J. Madero Serrano - Domótica

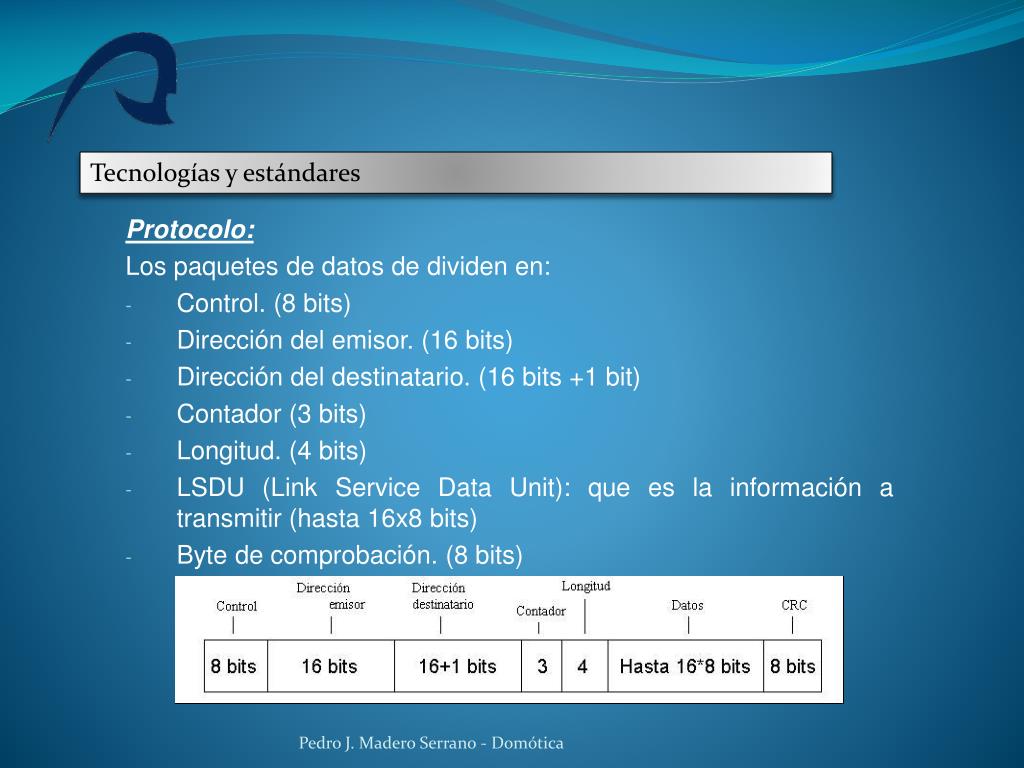

  26. Tecnologías y estándares • Protocolo: • Los paquetes de datos de dividen en: • Control. (8 bits) • Dirección del emisor. (16 bits) • Dirección del destinatario. (16 bits +1 bit) • Contador (3 bits) • Longitud. (4 bits) • LSDU (Link Service Data Unit): que es la información a transmitir (hasta 16x8 bits) • Byte de comprobación. (8 bits) Pedro J. Madero Serrano - Domótica

  27. Tecnologías y estándares • BIODOM: desarrollado por • españoles. Basado en el standard EHS. • Se trata de un sistema propio, desarrollado completamente por Bioingeniería Aragonesa, lo que lo convierte en un sistema fácilmente adaptable a nuevas necesidades. • LONWORKS : LonWorks es una tecnología de control domótico propietaria de la compañía americana Echelon Corp. Pedro J. Madero Serrano - Domótica

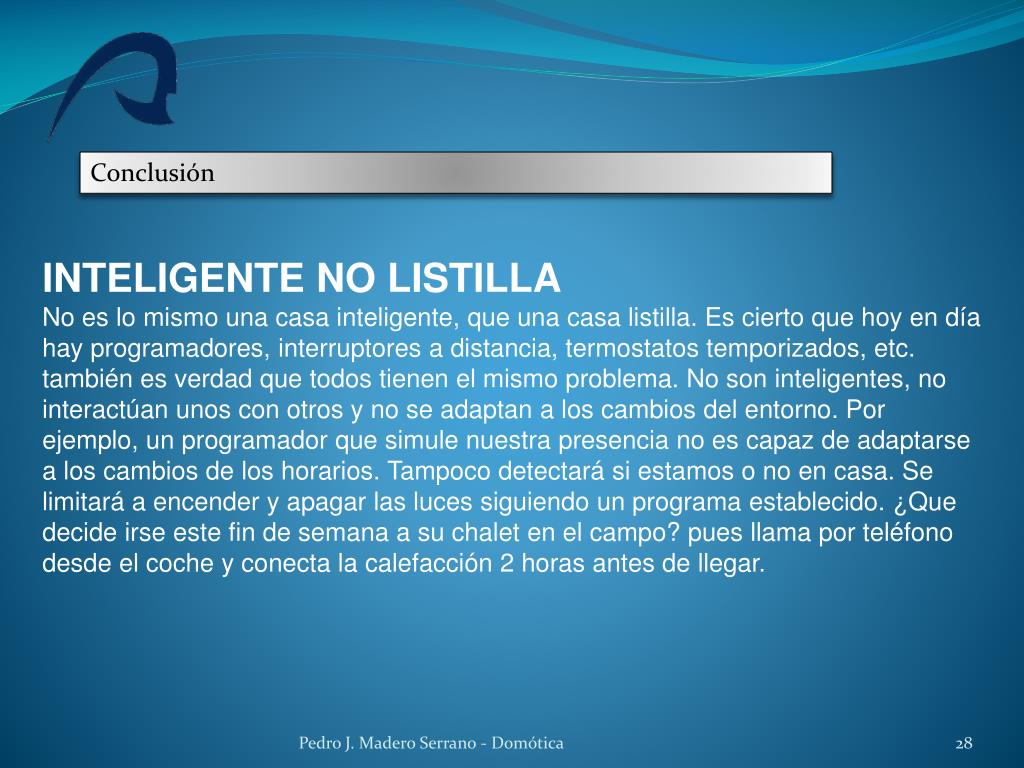

  28. Conclusión INTELIGENTE NO LISTILLA No es lo mismo una casa inteligente, que una casa listilla. Es cierto que hoy en día hay programadores, interruptores a distancia, termostatos temporizados, etc. también es verdad que todos tienen el mismo problema. No son inteligentes, no interactúan unos con otros y no se adaptan a los cambios del entorno. Por ejemplo, un programador que simule nuestra presencia no es capaz de adaptarse a los cambios de los horarios. Tampoco detectará si estamos o no en casa. Se limitará a encender y apagar las luces siguiendo un programa establecido. ¿Que decide irse este fin de semana a su chalet en el campo? pues llama por teléfono desde el coche y conecta la calefacción 2 horas antes de llegar. Pedro J. Madero Serrano - Domótica

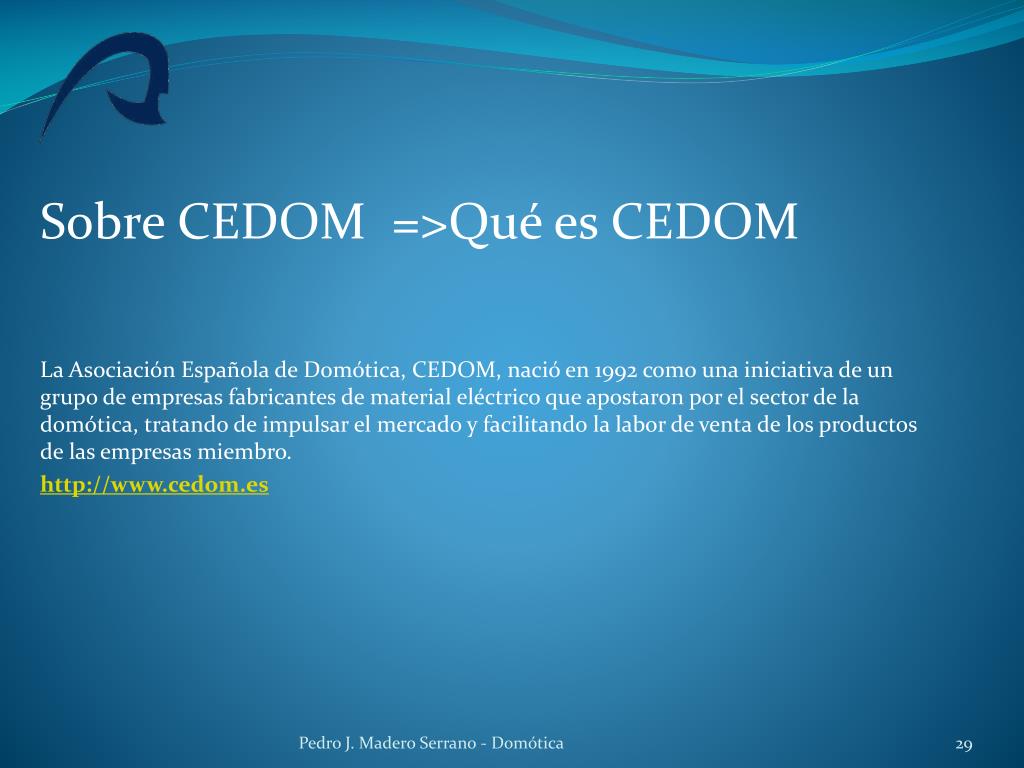

  29. Sobre CEDOM =>Qué es CEDOM La Asociación Española de Domótica, CEDOM, nació en 1992 como una iniciativa de un grupo de empresas fabricantes de material eléctrico que apostaron por el sector de la domótica, tratando de impulsar el mercado y facilitando la labor de venta de los productos de las empresas miembro. http://www.cedom.es Pedro J. Madero Serrano - Domótica

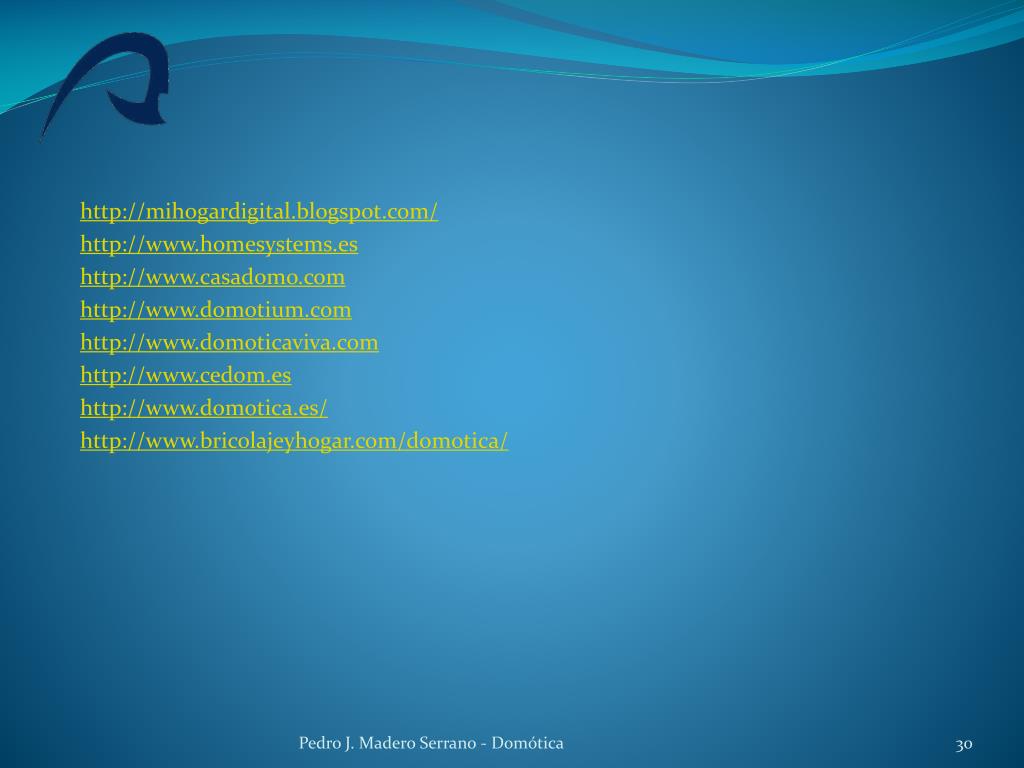

  30. http://mihogardigital.blogspot.com/ http://www.homesystems.es http://www.casadomo.com http://www.domotium.com http://www.domoticaviva.com http://www.cedom.es http://www.domotica.es/ http://www.bricolajeyhogar.com/domotica/ Pedro J. Madero Serrano - Domótica
