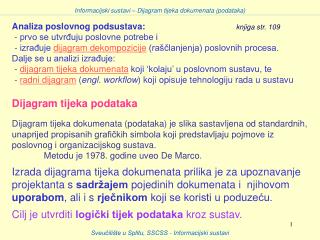

Informacijski sustavi – Dijagram tijeka dokumenata (podataka)

Analiza poslovnog podsustava: knjiga str. 109

- prvo se utvrđuju poslovne potrebe i

- izrađuje dijagram dekompozicije (raščlanjenja) poslovnih procesa.

Dalje se u analizi izrađuje:

- dijagram tijeka dokumenata koji ‘kolaju’ u poslovnom sustavu, te

- radni dijagram (engl. workflow) koji opisuje tehnologiju rada u sustavu

Dijagram tijeka podataka

Dijagram tijeka dokumenata (podataka) je slika sastavljena od standardnih, unaprijed propisanih grafičkih simbola koji predstavljaju pojmove iz poslovnog i organizacijskog sustava.

Metodu je 1978. godine uveo De Marco.

Izrada dijagrama tijeka dokumenata prilika je za upoznavanje projektanta s sadržajem pojedinih dokumenata i njihovom uporabom, ali i s rječnikom koji se koristi u poduzeću.

Cilj je utvrditi logički tijek podataka kroz sustav.

Sveučilište u Splitu, SSCSS - Informacijski sustavi


Sveu ili te u splitu sscss informacijski sustavi

Informacijski sustavi – Dijagram tijeka podataka (DTP)

Dijagram tijeka podataka (u praksi se koristi skraćenica DTP) sastoji se od:

ulaznih i izlaznih tokova podataka (zaslona, dokumenata) koje sustav dobiva ili daje u okruženje,

vanjskih objekata (organizacija, ljudi, drugih sustava) koji šalju prema ili primaju tijekove podataka od sustava,

procesa sustava (programa, aktivnosti, postupaka, podsustava) koji transformiraju ulazne tokove podataka u izlazne,

spremišta podataka (baze podataka, kartoteke) u kojima se čuvaju podaci potrebni za izvršenje procesa ili dobiveni kao rezultat rada procesa.

Navedeni koncepti prikazuju se grafičkim simbolima koji mogu biti različiti kod različitih autora.


Sveu ili te u splitu sscss informacijski sustavi

Informacijski sustavi – Dijagram tijeka podataka DTP

  • Da bi DTP prikazivao ispravan logički slijed procesa u

  • sustavu potrebno ga je povezati s dijagramom dekompozicije.

  • U dekompoziciji procesa na razini 0 nalazi se samo jedan proces 

  • DTP koji sadrži samo taj proces zove se kontekst dijagram.

    • Kontekst dijagram prikazuje odnos sustava s okolinom i važan je za utvrđivanje potrebe za povezivanjem s drugim sustavima.

U Kontekst dijagramu se

koriste samo:

- Proces

- Tok podataka

- Izvorište/Odredište

Sveučilište u Splitu, SSCSS - Informacijski sustavi


Sveu ili te u splitu sscss informacijski sustavi

Informacijski sustavi – Dijagram tijeka podataka DTP

Za razinu 0 i

Za razinu 1 izrađuje se po jedan dijagram tijeka podataka, a

Za niže razine se izrađuje onoliko dijagrama koliko ima procesa na višoj razini.

Dijagram tijeka podataka NIJE dijagram tijeka programa i ne sadrži opise programske logike.

Sveučilište u Splitu, SSCSS - Informacijski sustavi


Sveu ili te u splitu sscss informacijski sustavi

Informacijski sustavi – Dijagram tijeka podataka DTP

Model povezivanja dekompozicije

i DTP-a

knjiga str. 112


Sveu ili te u splitu sscss informacijski sustavi

Informacijski sustavi – Dijagram tijeka podataka DTP

Kako se gradi DTP?

Razina 0 dekompozicije:

Kontekst dijagram –

opisuje granice (pod)sustava

Prikazuje odnos sustava s

okolinom i važan je za

utvrđivanje potrebe za

povezivanjem s drugim

sustavimai/ili podsustavima.

Sveučilište u Splitu, SSCSS - Informacijski sustavi


Sveu ili te u splitu sscss informacijski sustavi

Informacijski sustavi – DTP

Kako se gradi DTP?

Razina 1 dekompozicije:

DTP nivoa 1

Dekompozicijom DTP-a

jedan proces iz kontekst

dijagramaraščlanjujese

na više potprocesa razine 1,

koji se svi nalaze na

DTP-u nivoa 1.


  • Login
