  1. Psychometric chart คุณสมบัติโดยทั่วไป ขบวนการเปลี่ยนแปลงคุณสมบัติอากาศ ตัวอย่างการวิเคราะห์

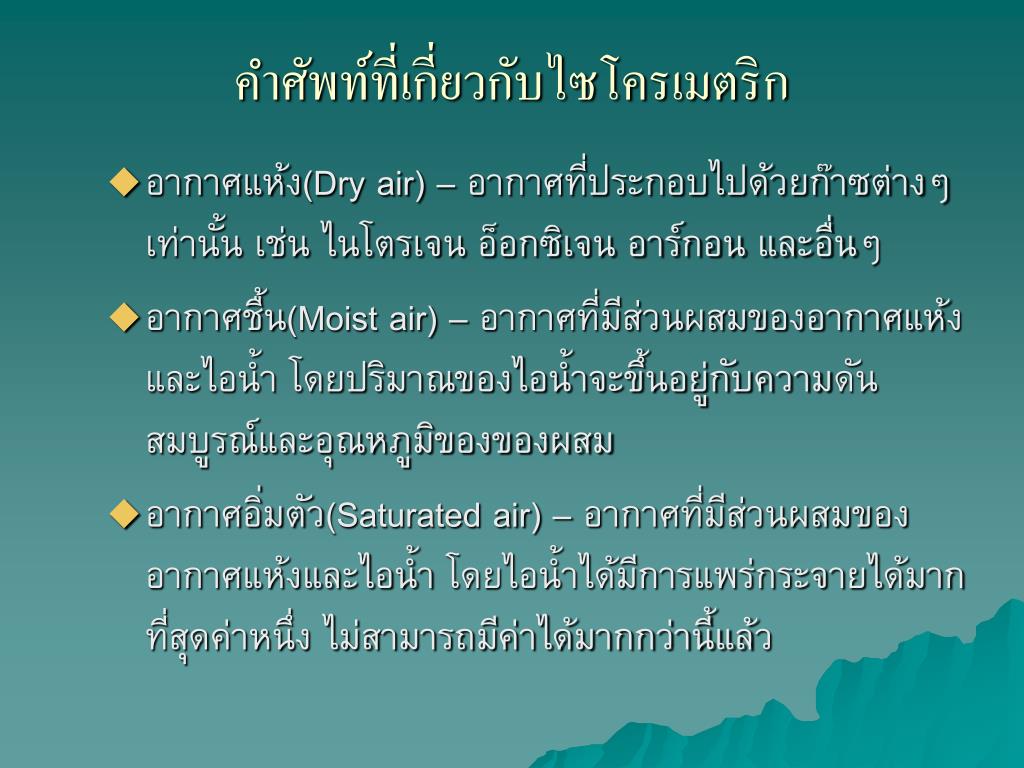

  2. คำศัพท์ที่เกี่ยวกับไซโครเมตริกคำศัพท์ที่เกี่ยวกับไซโครเมตริก • อากาศแห้ง(Dry air) – อากาศที่ประกอบไปด้วยก๊าซต่างๆเท่านั้น เช่น ไนโตรเจน อ็อกซิเจน อาร์กอน และอื่นๆ • อากาศชื้น(Moist air) – อากาศที่มีส่วนผสมของอากาศแห้งและไอน้ำ โดยปริมาณของไอน้ำจะขึ้นอยู่กับความดันสมบูรณ์และอุณหภูมิของของผสม • อากาศอิ่มตัว(Saturated air) – อากาศที่มีส่วนผสมของอากาศแห้งและไอน้ำโดยไอน้ำได้มีการแพร่กระจายได้มากที่สุดค่าหนึ่ง ไม่สามารถมีค่าได้มากกว่านี้แล้ว

  3. คำศัพท์ที่เกี่ยวกับไซโครเมตริก(ต่อ)คำศัพท์ที่เกี่ยวกับไซโครเมตริก(ต่อ) • ความชื้น(Humidity or humidity ratio, W) – ค่ามวลไอน้ำที่มีในอากาศแห้ง 1 kg (g/kg of dry air) • ความชื้นสมบูรณ์(Absolute humidity) - ค่ามวลไอน้ำที่มีในอากาศแห้ง 1 m3 (g/m3 of dry air) • ความชื้นสัมพัทธ์(Relative humidity) – ค่าสัดส่วนมวลไอน้ำที่มีอยู่จริงต่อมวลไอน้ำในสภาวะอิ่มตัว ซึ่งค่านี้จะต้องคิดมวลไอน้ำในปริมาตรอากาศชื้นที่เท่ากัน ที่สภาวะอุณหภูมิและความดันเดียวกัน มีหน่วยเป็น %RH

  4. คำศัพท์ที่เกี่ยวกับไซโครเมตริก(ต่อ)คำศัพท์ที่เกี่ยวกับไซโครเมตริก(ต่อ) • อุณหภูมิกระเปาะแห้ง(Dry bulb temperature) – อุณหภูมิของอากาศที่บันทึกได้จากเทอร์โมมิเตอร์ โดยความชื้นจะไม่มีผลต่ออุณหูมิที่วัดได้ • อุณหภูมิกระเปาะเปียก(Wet bulb temperature) – อุณหภูมิของอากาศที่บันทึกได้จากเทอร์โมมิเตอร์ โดยกระเปาะของเทอร์มิเตอร์จะหุ้มสำลีชุบน้ำไว้ ดังนั้นค่าของมันจะขึ้นอยู่กับความชื้นในอากาศ • อุณหภูมิจุดน้ำค้าง (Dew point temperature) - อุณหภูมิของอากาศที่บันทึกได้จากเทอร์โมมิเตอร์ โดยที่ความชื้นหรือไอน้ำในอากาศเริ่มกลั่นตัวเป็นหยดน้ำ(Condensation)

  5. คำศัพท์ที่เกี่ยวกับไซโครเมตริก(ต่อ)คำศัพท์ที่เกี่ยวกับไซโครเมตริก(ต่อ) • เอนทาลปีของอากาศ(Enthalpy of air) – ผลรวมของเทนทาลปีของอากาศแห้งและเอนทาลปีของไอน้ำ • ปริมาตรจำเพาะ (Specific volume),v – อัตราส่วนของปริมาตรต่อหนึ่งหน่วยมวลอากาศแห้ง (m3/kg of dry air)

  6. ลักษณะของ Psychometric chart Humidity ratio, lbw/lba Sensible heat factor Saturated air Humidity ratio gr/lb Enthalpy, h Specific volume Humidity ratio Dry bulb temperature Relative humidity Wet bulb temperature Dry bulb temperature

  7. ความร้อน • ความร้อนสัมผัส(sensible heat) QS = W(h2-h1) = (cfm/v1)(h2-h1) = 1.08 x cfm x ΔT BTU/min เมื่อ cfm – อัตราการไหลเชิงปริมาตร (ft3/min)

  8. Heating Humidity ratio, lbw/lba Sensible heat factor Saturated air Humidity ratio gr/lb Sensible heating Dry bulb temperature

  9. ตัวอย่าง heating Determine the Btu/hr required to raise 1,000 cfm of air at (1) 50F and 80%rh to (2) 90F. What is the final relative humidity. Q = W(h2-h1) = (cfm/v1)(h2-h1) = 60X1000/12.97(28.38-18.67) = 45,000 Btu/hr 28.38 18.67 80% 90 50

  10. Cooling Humidity ratio, lbw/lba Sensible heat factor Saturated air Humidity ratio gr/lb Sensible cooling Dry bulb temperature

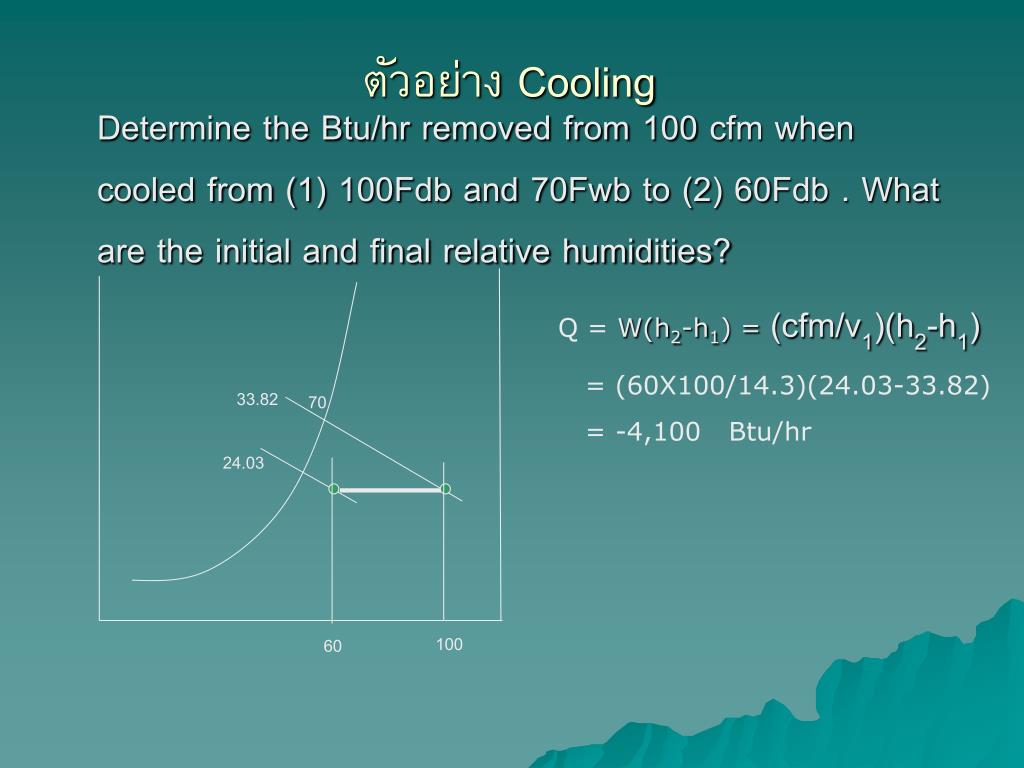

  11. ตัวอย่าง Cooling Determine the Btu/hr removed from 100 cfm when cooled from (1) 100Fdb and 70Fwb to (2) 60Fdb . What are the initial and final relative humidities? Q = W(h2-h1) = (cfm/v1)(h2-h1) = (60X100/14.3)(24.03-33.82) = -4,100 Btu/hr 33.82 70 24.03 100 60

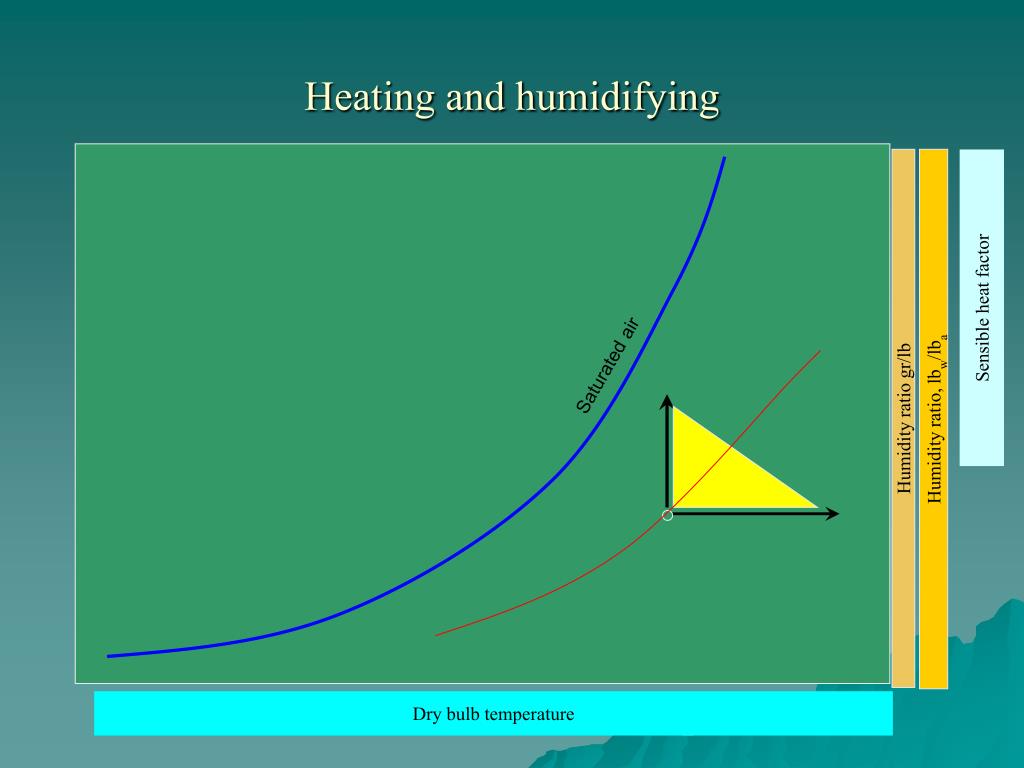

  12. Heating and humidifying Humidity ratio, lbw/lba Sensible heat factor Saturated air Humidity ratio gr/lb Dry bulb temperature

  13. ตัวอย่าง Heating and humidifying How much heat and moisture must be added to 1000 cfm of air at (1) 70 Fdb and 30%rh to raise it to (2) 100 Fdb and 30 percent relative humidities? Q = W(h2-h1) = (cfm/v1)(h2-h1) = (60X1000/13.45)(38.05-21.94) = 72,000 Btu/hr Water needed = (1000/13.45)(88-32.8)/7000 = 0.585 lb/min 38.05 88 21.94 32.8 30% 100 70

  14. Heating and dehumidifying Humidity ratio, lbw/lba Sensible heat factor Saturated air Humidity ratio gr/lb Dry bulb temperature

  15. ตัวอย่าง Heating and dehumidifying If air at (1) 75 Fdb and 59Fwb enters a dehumidifier and leaves at (2) 110 Fdb and 63Fwb how much moisture has been removed? Water removed = 49 - 11.5 = 37.5 grains/lb dry air 63 59 49 11.5 110 75

  16. Cooling and Humidifying Humidity ratio, lbw/lba Sensible heat factor Saturated air Humidity ratio gr/lb Dry bulb temperature

  17. Cooling and dehumidifying Humidity ratio, lbw/lba Sensible heat factor Saturated air Humidity ratio gr/lb Dry bulb temperature

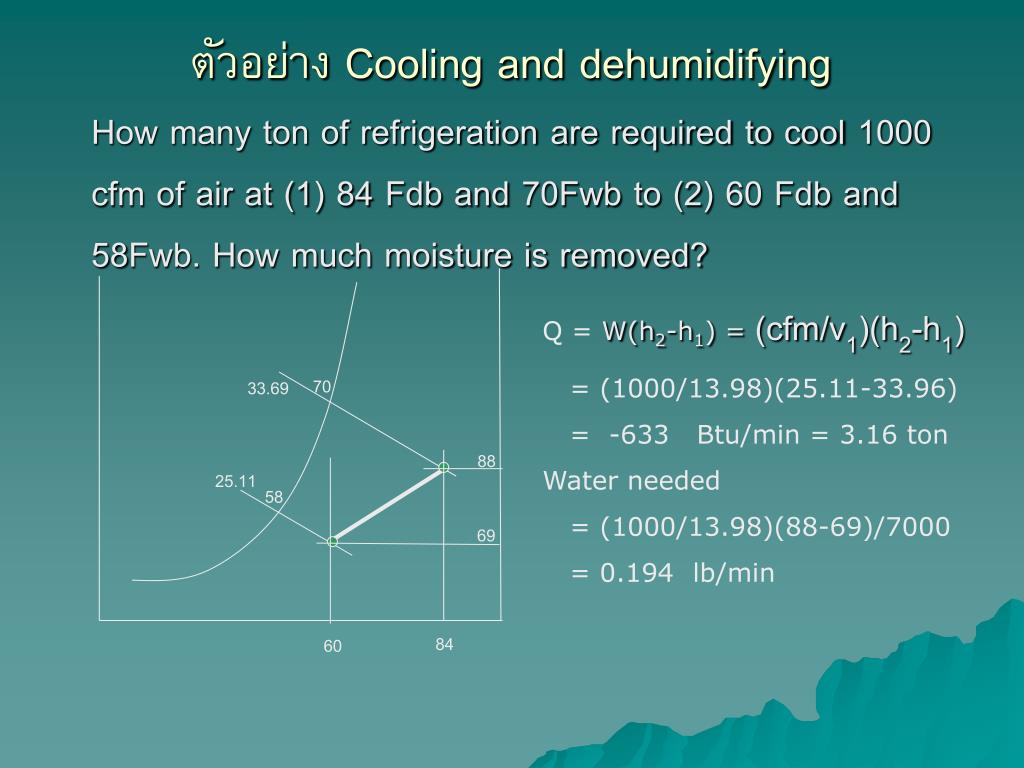

  18. ตัวอย่าง Cooling and dehumidifying How many ton of refrigeration are required to cool 1000 cfm of air at (1) 84 Fdb and 70Fwb to (2) 60 Fdb and 58Fwb. How much moisture is removed? Q = W(h2-h1) = (cfm/v1)(h2-h1) = (1000/13.98)(25.11-33.96) = -633 Btu/min = 3.16 ton Water needed = (1000/13.98)(88-69)/7000 = 0.194 lb/min 70 33.69 88 25.11 58 69 84 60

  19. Adiabatic saturation Humidity ratio, lbw/lba Sensible heat factor Saturated air Humidity ratio gr/lb Dry bulb temperature

  20. Mixing air Humidity ratio, lbw/lba Sensible heat factor Saturated air Humidity ratio gr/lb จุดผสม Dry bulb temperature

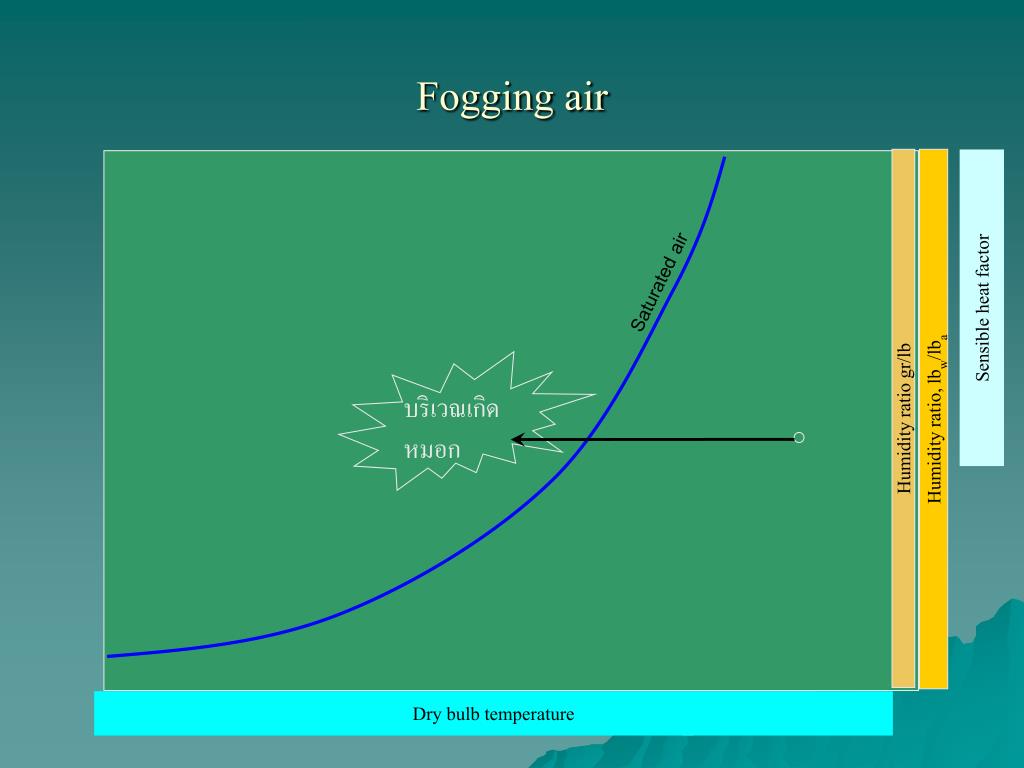

  21. Fogging air Humidity ratio, lbw/lba Saturated air Sensible heat factor บริเวณเกิดหมอก Humidity ratio gr/lb Dry bulb temperature

  22. Fogging air Humidity ratio, lbw/lba Saturated air Sensible heat factor บริเวณจุดผสมที่เกิดหมอก Humidity ratio gr/lb Dry bulb temperature

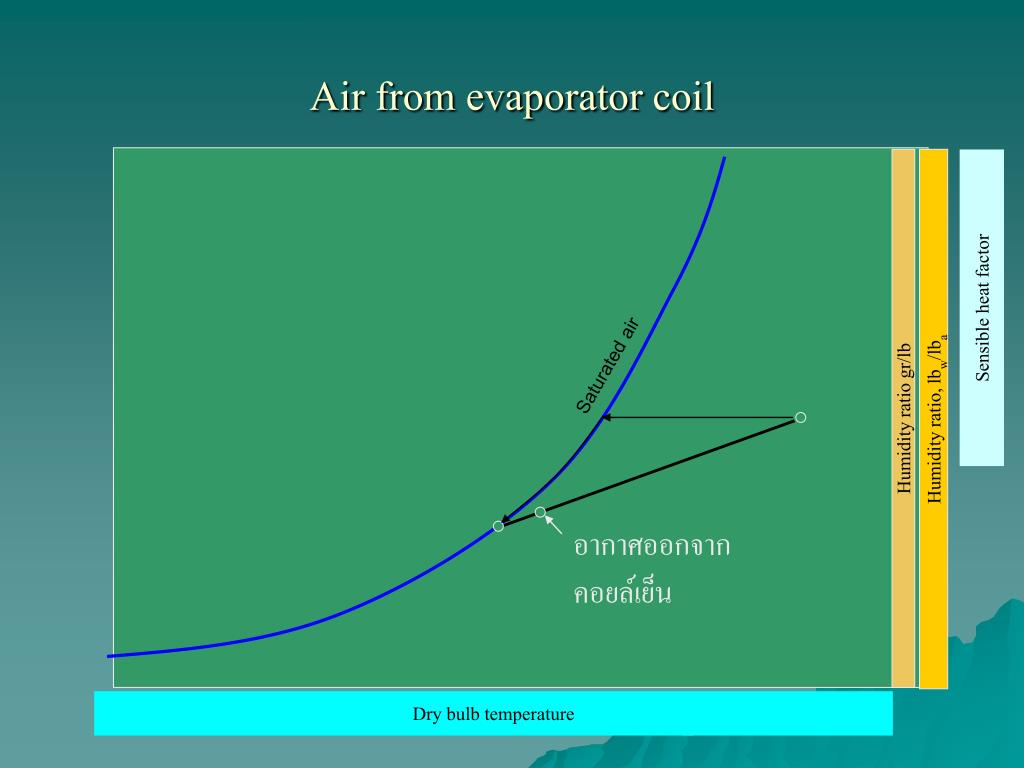

  23. Air from evaporator coil Humidity ratio, lbw/lba Sensible heat factor Saturated air Humidity ratio gr/lb อากาศออกจากคอยล์เย็น Dry bulb temperature

  24. Example อากาศที่อุณหภูมิ 105 F และ Relative humidity 10% ทำให้อิ่มตัวด้วยการฉีดละอองน้ำเข้าไป จงหาอุณหภูมิ DB ของอากาศอิ่มตัว และ ความชื้นที่เพิ่มขึ้นในอากาศ

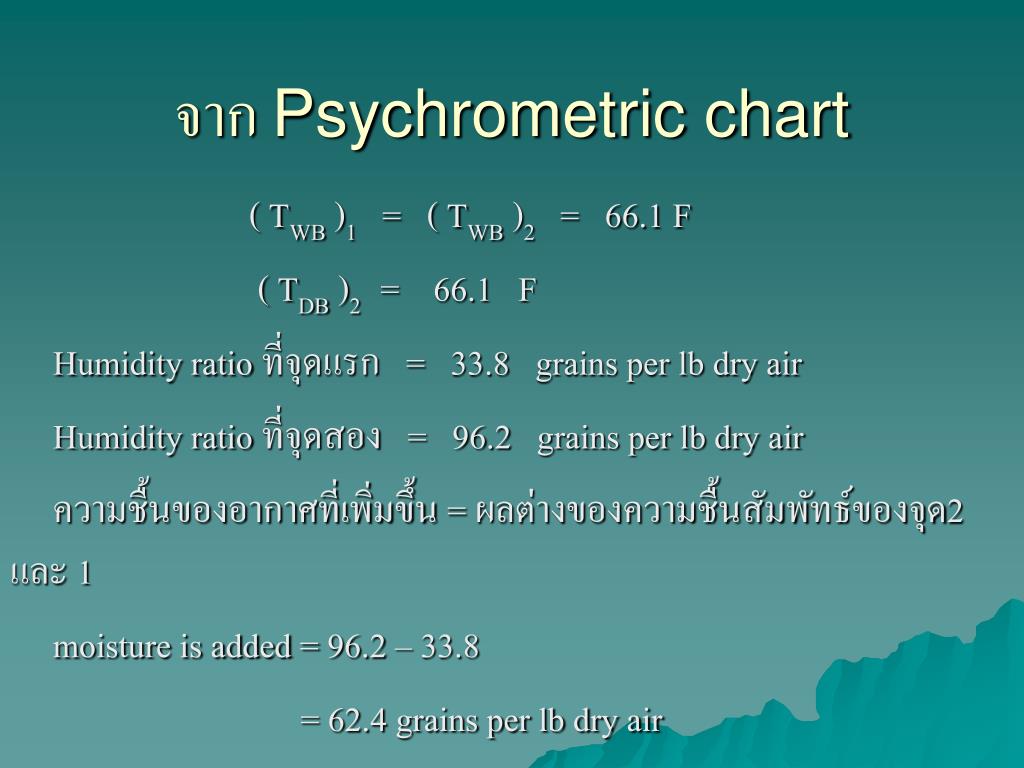

  25. จาก Psychrometric chart ( TWB )1 = ( TWB )2 = 66.1 F ( TDB )2 = 66.1 F Humidity ratio ที่จุดแรก = 33.8 grains per lb dry air Humidity ratio ที่จุดสอง = 96.2 grains per lb dry air ความชื้นของอากาศที่เพิ่มขึ้น = ผลต่างของความชื้นสัมพัทธ์ของจุด2 และ 1 moisture is added = 96.2 – 33.8 = 62.4 grains per lb dry air

  26. Example จงหาความร้อนที่ต้องการเอาออกในหน่วย tons of refrigeration เพื่อลดอุณหภูมิของอากาศ 1000 cfm ที่ 84 F dry bulb และ 70 F wet bulb ให้เหลือ 60 F dry bulb และ 58 F wet bulb แล้วจงหาความชื้นที่เอาออก

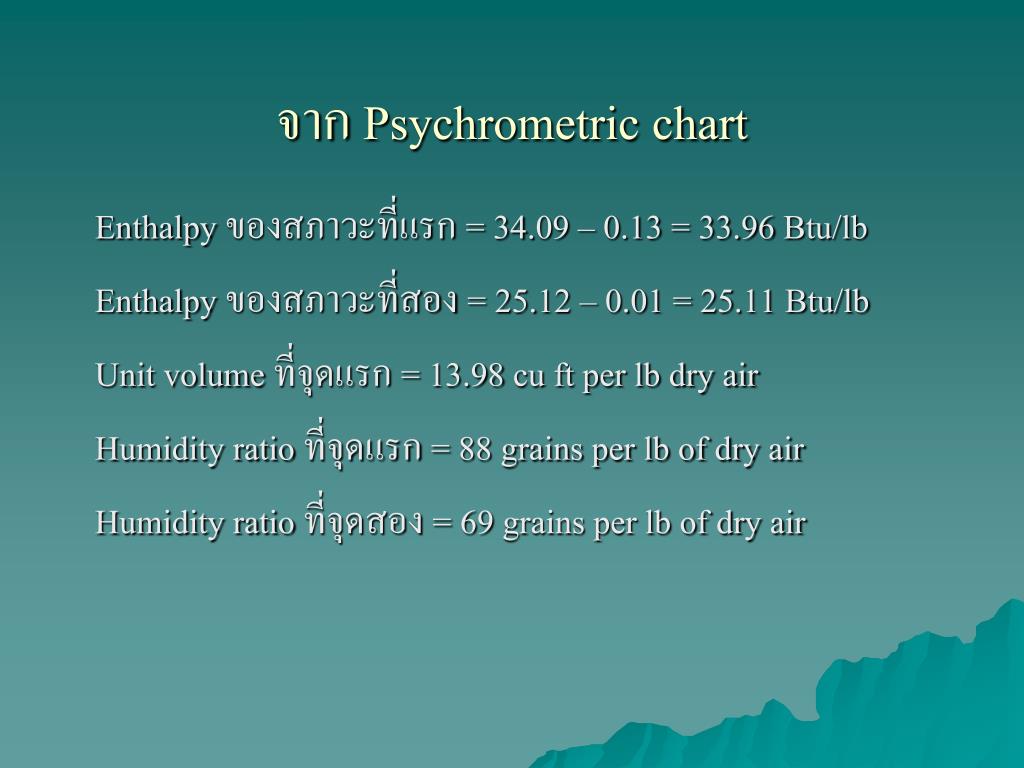

  27. จาก Psychrometric chart Enthalpy ของสภาวะที่แรก = 34.09 – 0.13 = 33.96 Btu/lb Enthalpy ของสภาวะที่สอง = 25.12 – 0.01 = 25.11 Btu/lb Unit volume ที่จุดแรก = 13.98 cu ft per lb dry air Humidity ratio ที่จุดแรก = 88 grains per lb of dry air Humidity ratio ที่จุดสอง = 69 grains per lb of dry air

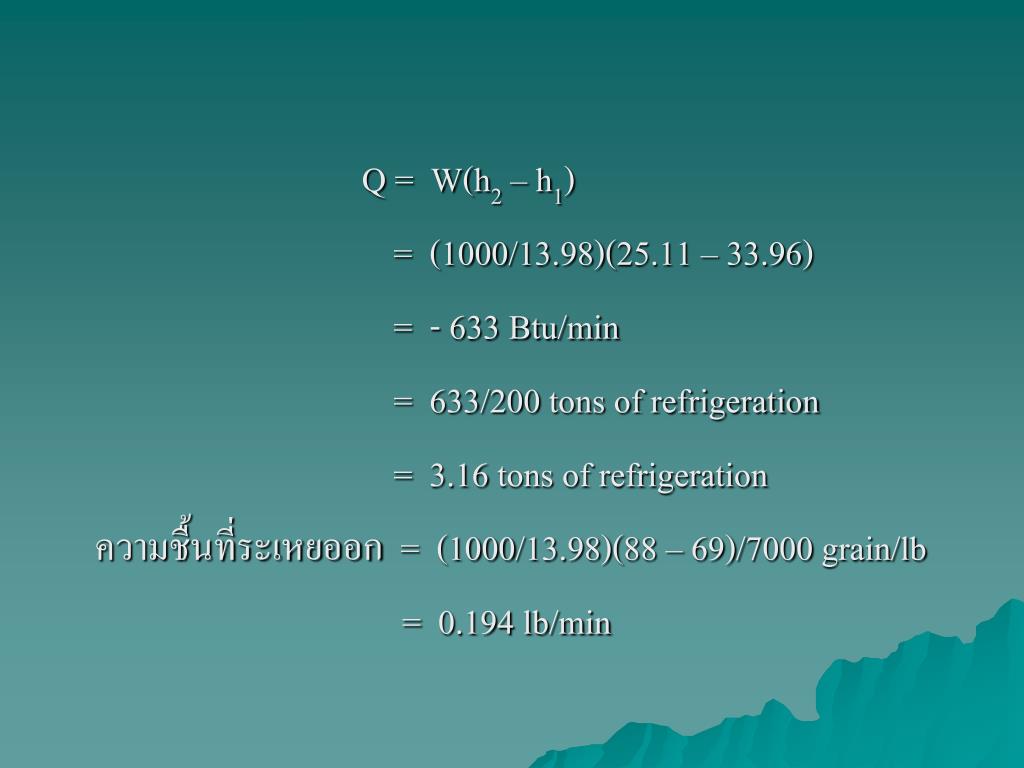

  28. Q = W(h2 – h1) = (1000/13.98)(25.11 – 33.96) = - 633 Btu/min = 633/200 tons of refrigeration = 3.16 tons of refrigeration ความชื้นที่ระเหยออก = (1000/13.98)(88 – 69)/7000 grain/lb = 0.194 lb/min

  29. ระบบปรับอากาศและระบายอากาศระบบปรับอากาศและระบายอากาศ ระบบปรับอากาศคือ ระบบที่ใช้ในการรักษาสภาวะอากาศโดยการควบคุม อุณหภูมิ ความชื้น ความสะอาด กระจาย และ ปริมาณของอากาศในห้องปิด ในขณะเดียวกันก็ทำให้เกิดความรู้สึกสบายต่อผู้ที่ใช้ห้องปรับอากาศนั้น ระบบปรับอากาศ ทำหน้าที่ ในการนำเอาความร้อนออกจากพื้นที่ โดยการดูดลมออกไป หรือโดยการหมุนเวียนลมภายในห้องให้ผ่านคอยล์เย็นด้วยพัดลมก็ได้
