S d machinery southeast asia co ltd tel 662 9187422 fax 662 9187433

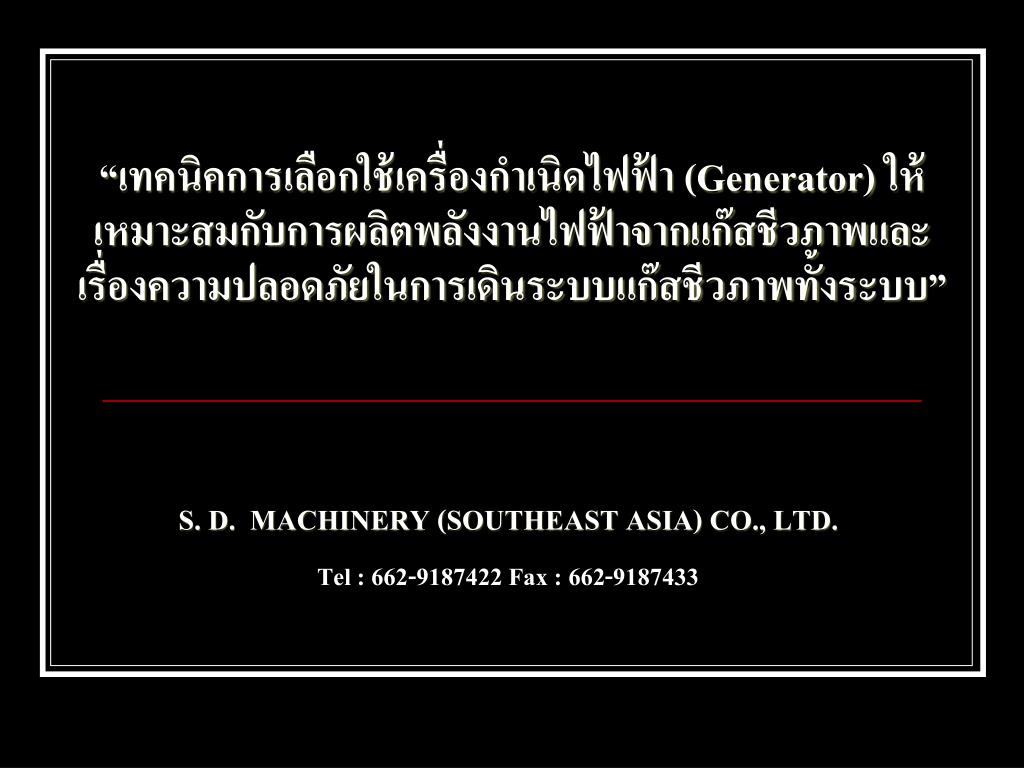

เทคนิคการเลือกใช้เครื่องกำเนิดไฟฟ้า (Generator) ให้เหมาะสมกับการผลิตพลังงานไฟฟ้าจากแก๊สชีวภาพและเรื่องความปลอดภัยในการเดินระบบแก๊สชีวภาพทั้งระบบ”

S. D. MACHINERY (SOUTHEAST ASIA) CO., LTD.

Tel : 662-9187422 Fax : 662-9187433


หัวข้อบรรยาย

  • วิธีการผลิตพลังงานไฟฟ้าโดยแก๊สชีวภาพ

  • แก๊สชีวภาพ

  • สิ่งที่ควรทราบเกี่ยวกับแก๊สชีวภาพ

  • ความปลอดภัยในการเดินระบบแก๊สชีวภาพ

  • การหาค่าความสามารถในการผลิตไฟฟ้าจากแก๊สชีวภาพ

  • แนะนำเครื่องกำเนิดไฟฟ้าและตอบข้อซักถาม

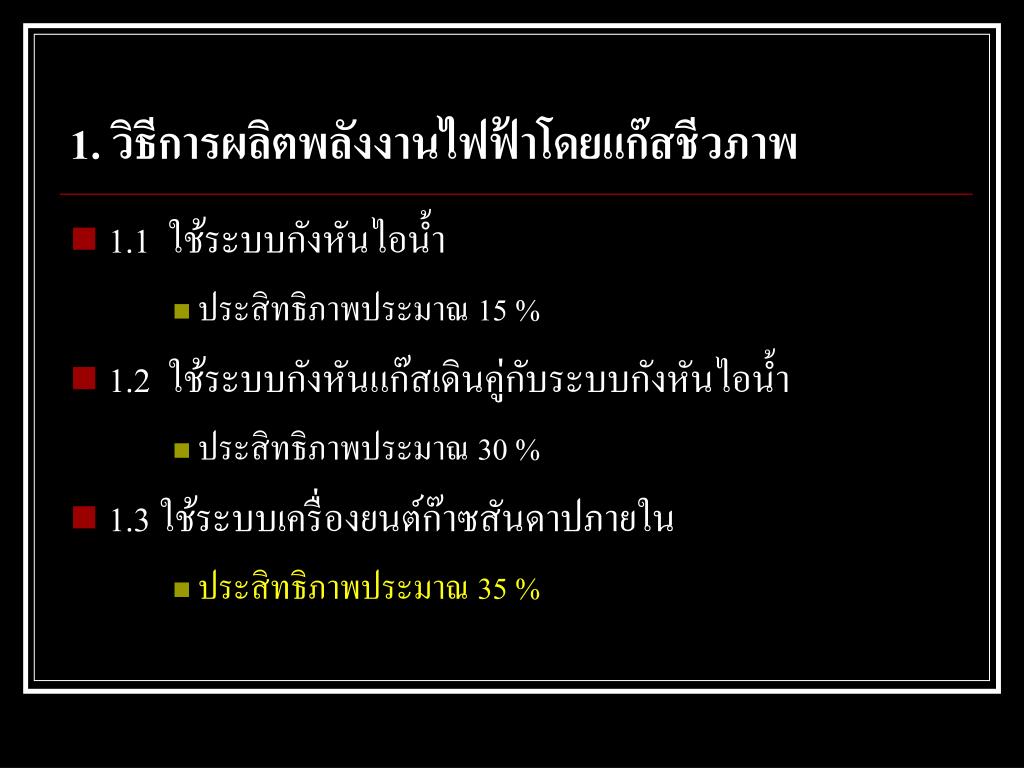

1. วิธีการผลิตพลังงานไฟฟ้าโดยแก๊สชีวภาพ

  • 1.1 ใช้ระบบกังหันไอน้ำ

    • ประสิทธิภาพประมาณ 15 %

  • 1.2 ใช้ระบบกังหันแก๊สเดินคู่กับระบบกังหันไอน้ำ

    • ประสิทธิภาพประมาณ 30 %

  • 1.3 ใช้ระบบเครื่องยนต์ก๊าซสันดาปภายใน

    • ประสิทธิภาพประมาณ 35 %

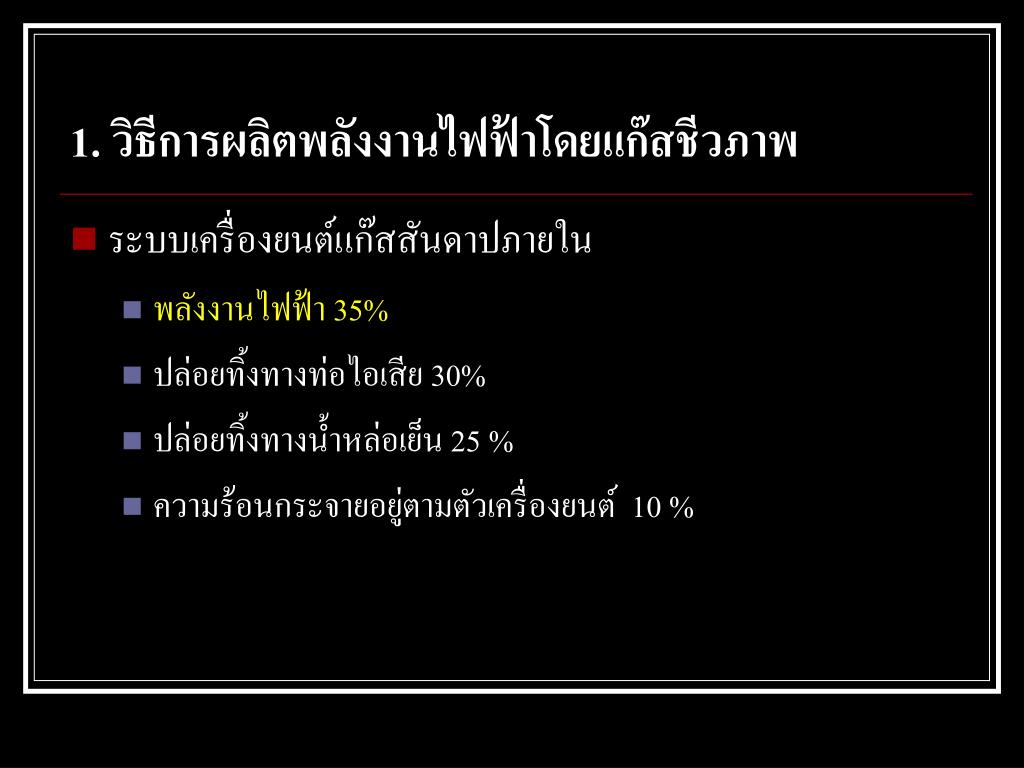

  • 1. วิธีการผลิตพลังงานไฟฟ้าโดยแก๊สชีวภาพ

    • ระบบเครื่องยนต์แก๊สสันดาปภายใน

      • พลังงานไฟฟ้า 35%

      • ปล่อยทิ้งทางท่อไอเสีย 30%

      • ปล่อยทิ้งทางน้ำหล่อเย็น 25 %

      • ความร้อนกระจายอยู่ตามตัวเครื่องยนต์ 10 %

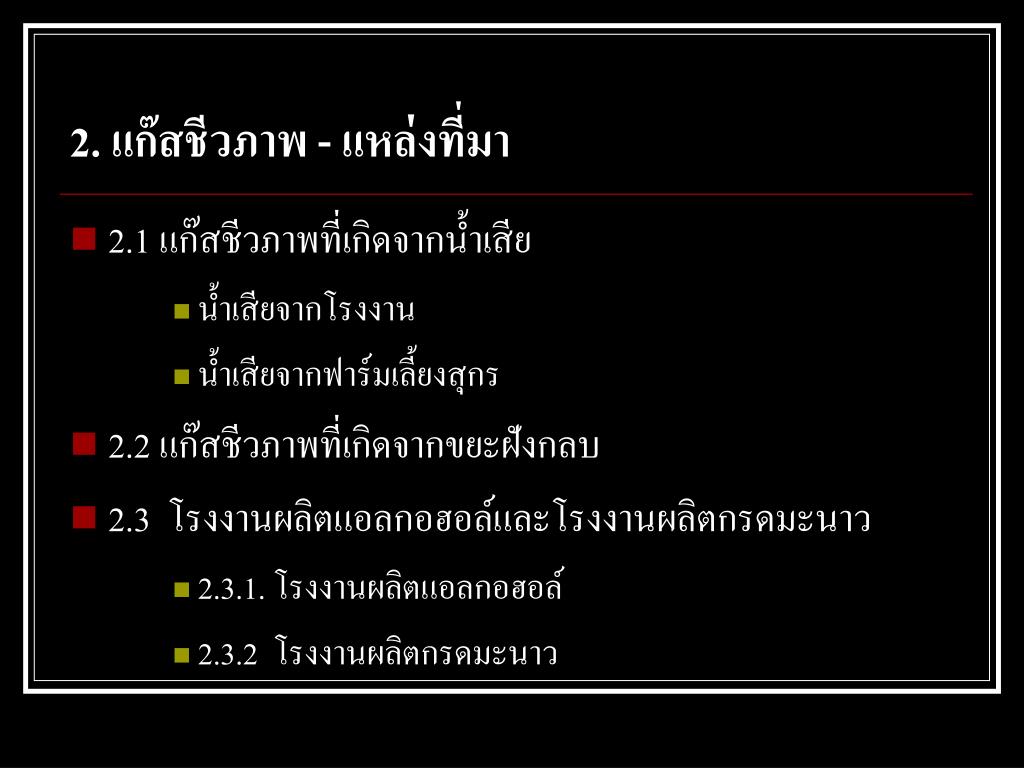

    2. แก๊สชีวภาพ - แหล่งที่มา

    • 2.1 แก๊สชีวภาพที่เกิดจากน้ำเสีย

      • น้ำเสียจากโรงงาน

      • น้ำเสียจากฟาร์มเลี้ยงสุกร

  • 2.2 แก๊สชีวภาพที่เกิดจากขยะฝังกลบ

  • 2.3 โรงงานผลิตแอลกอฮอล์และโรงงานผลิตกรดมะนาว

    • 2.3.1. โรงงานผลิตแอลกอฮอล์

    • 2.3.2 โรงงานผลิตกรดมะนาว


  • 2. แก๊สชีวภาพ

    • ส่วนประกอบของแก๊สชีวภาพ

      • แก๊สมีเทน (CH4)

      • แก๊สคาร์บอนไดออกไซด์ (CO2)

      • แก๊สไนโตรเจน (N2)

      • แก๊สไฮโดรเจนซัลไฟด์ (H2S)

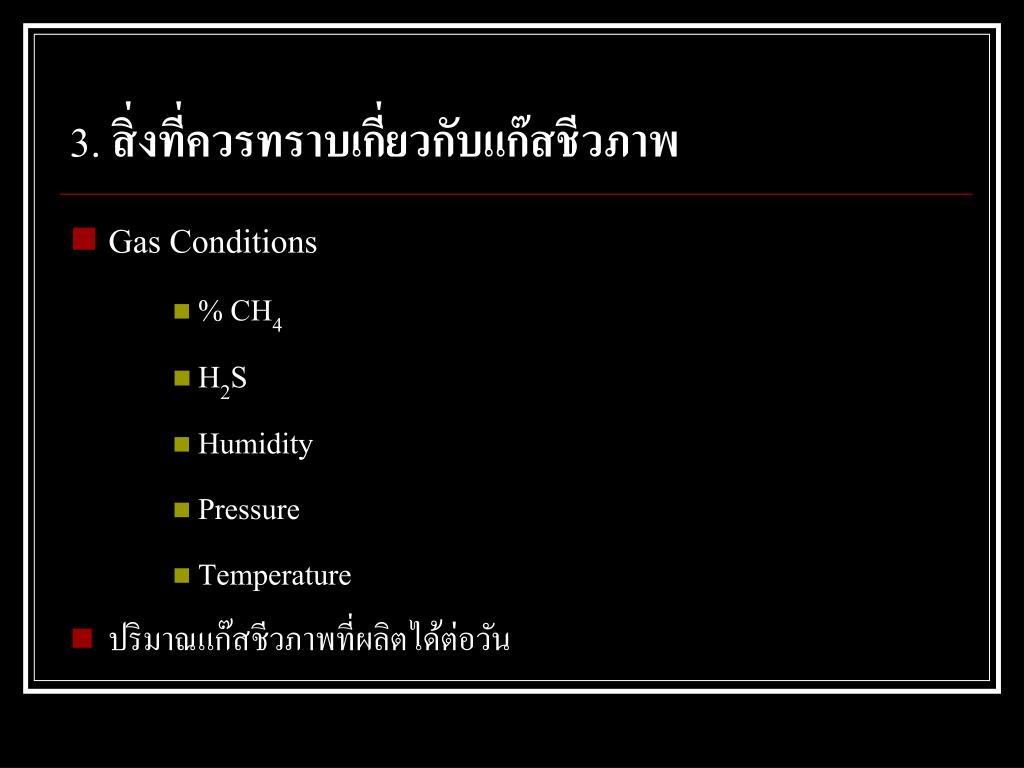

    3. สิ่งที่ควรทราบเกี่ยวกับแก๊สชีวภาพ

    • Gas Conditions

      • % CH4

      • H2S

      • Humidity

      • Pressure

      • Temperature

  • ปริมาณแก๊สชีวภาพที่ผลิตได้ต่อวัน

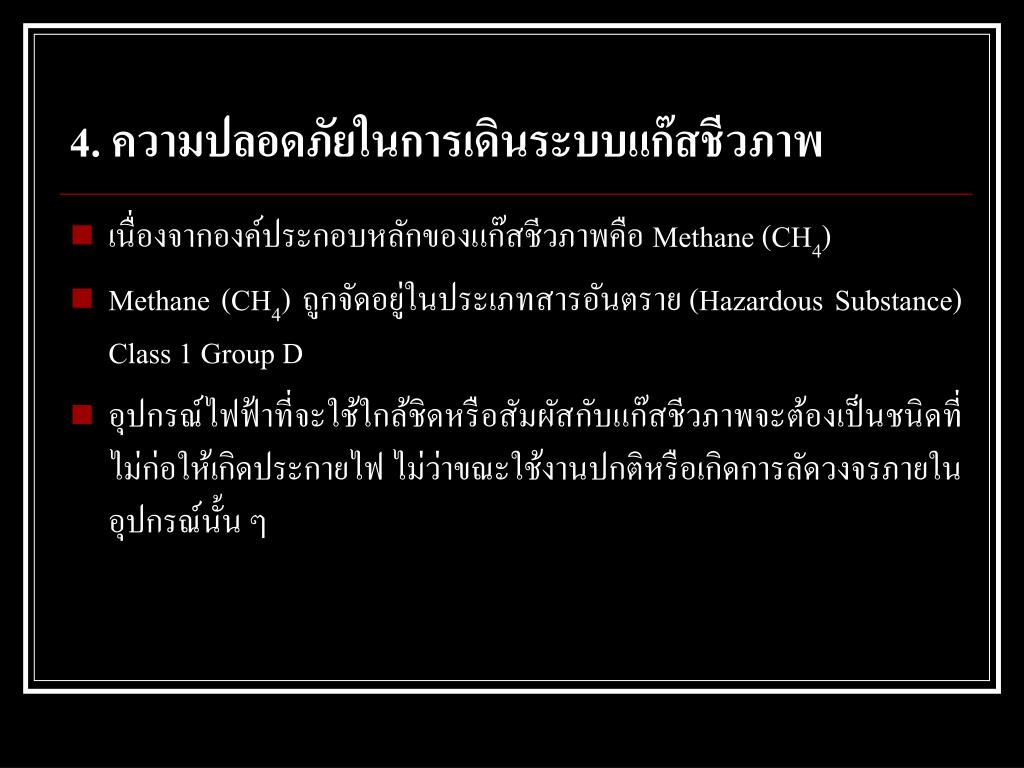

  • 4. ความปลอดภัยในการเดินระบบแก๊สชีวภาพ

    • เนื่องจากองค์ประกอบหลักของแก๊สชีวภาพคือ Methane (CH4)

    • Methane (CH4) ถูกจัดอยู่ในประเภทสารอันตราย (Hazardous Substance) Class 1 Group D

    • อุปกรณ์ไฟฟ้าที่จะใช้ใกล้ชิดหรือสัมผัสกับแก๊สชีวภาพจะต้องเป็นชนิดที่ไม่ก่อให้เกิดประกายไฟ ไม่ว่าขณะใช้งานปกติหรือเกิดการลัดวงจรภายในอุปกรณ์นั้น ๆ

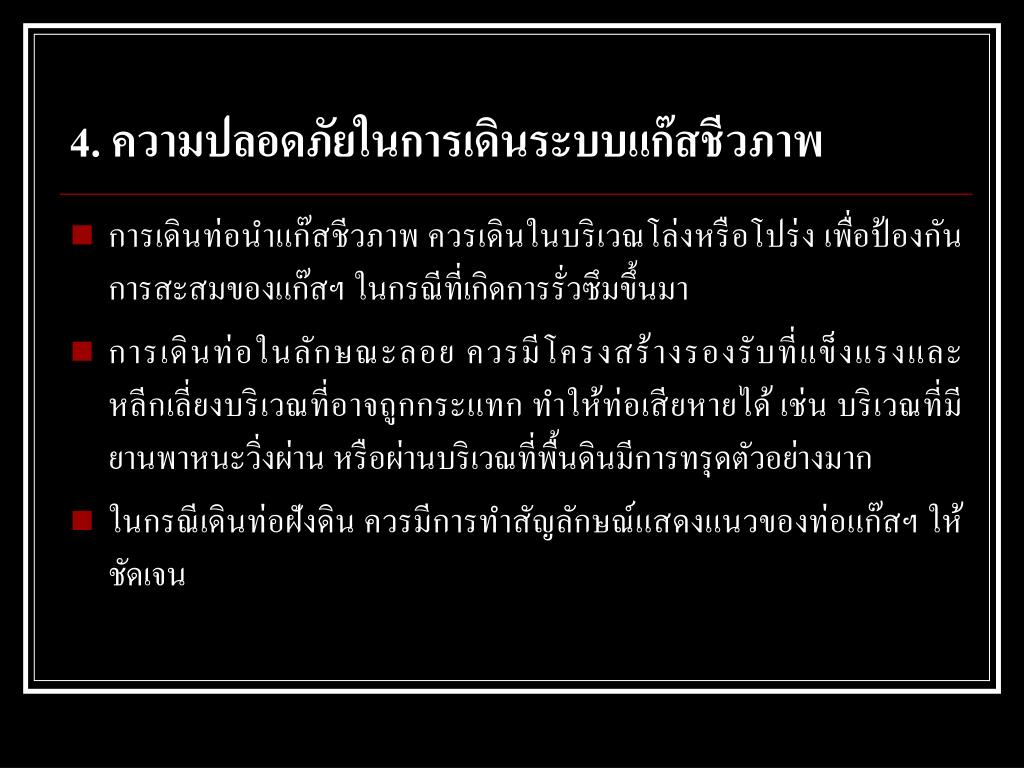

    4. ความปลอดภัยในการเดินระบบแก๊สชีวภาพ

    • การเดินท่อนำแก๊สชีวภาพ ควรเดินในบริเวณโล่งหรือโปร่ง เพื่อป้องกันการสะสมของแก๊สฯ ในกรณีที่เกิดการรั่วซึมขึ้นมา

    • การเดินท่อในลักษณะลอย ควรมีโครงสร้างรองรับที่แข็งแรงและหลีกเลี่ยงบริเวณที่อาจถูกกระแทก ทำให้ท่อเสียหายได้ เช่น บริเวณที่มียานพาหนะวิ่งผ่าน หรือผ่านบริเวณที่พื้นดินมีการทรุดตัวอย่างมาก

    • ในกรณีเดินท่อฝังดิน ควรมีการทำสัญลักษณ์แสดงแนวของท่อแก๊สฯ ให้ชัดเจน

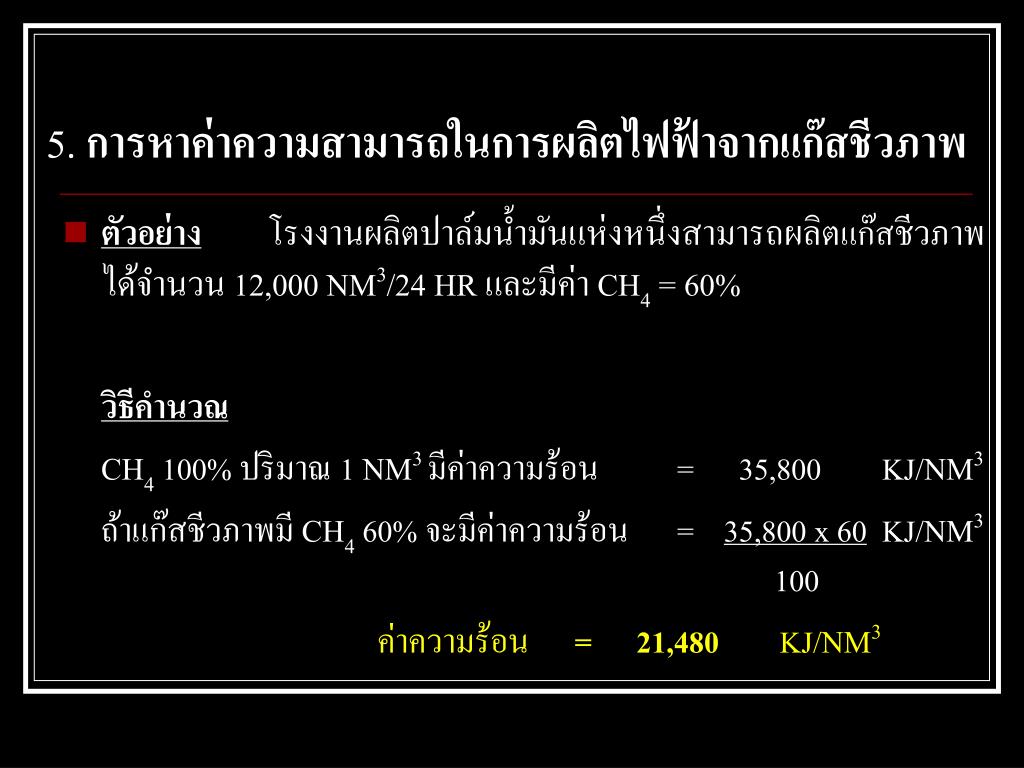

    5. การหาค่าความสามารถในการผลิตไฟฟ้าจากแก๊สชีวภาพ

    • ตัวอย่างโรงงานผลิตปาล์มน้ำมันแห่งหนึ่งสามารถผลิตแก๊สชีวภาพได้จำนวน 12,000 NM3/24 HR และมีค่า CH4 = 60%

      วิธีคำนวณ

      CH4 100% ปริมาณ 1 NM3มีค่าความร้อน = 35,800 KJ/NM3

      ถ้าแก๊สชีวภาพมี CH460% จะมีค่าความร้อน = 35,800 x 60 KJ/NM3 100

      ค่าความร้อน= 21,480 KJ/NM3

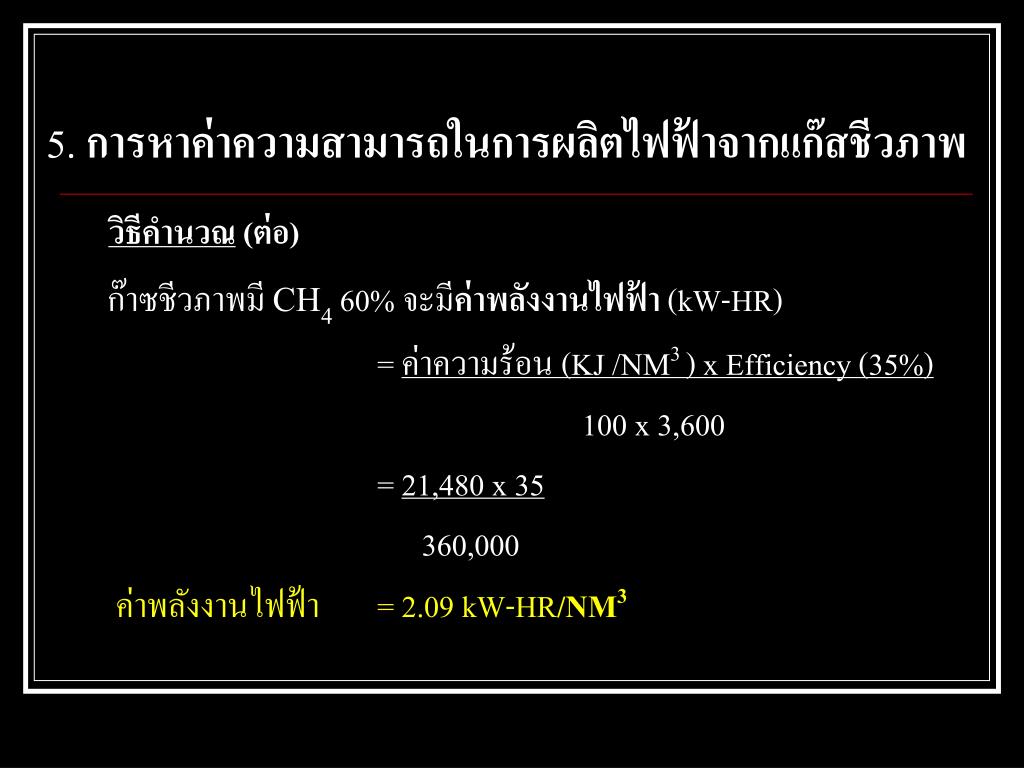

    5. การหาค่าความสามารถในการผลิตไฟฟ้าจากแก๊สชีวภาพ

    วิธีคำนวณ (ต่อ)

    ก๊าซชีวภาพมี CH460% จะมีค่าพลังงานไฟฟ้า(kW-HR)

    = ค่าความร้อน (KJ /NM3) x Efficiency (35%)

    100 x 3,600

    = 21,480 x 35

    360,000

    ค่าพลังงานไฟฟ้า= 2.09 kW-HR/NM3

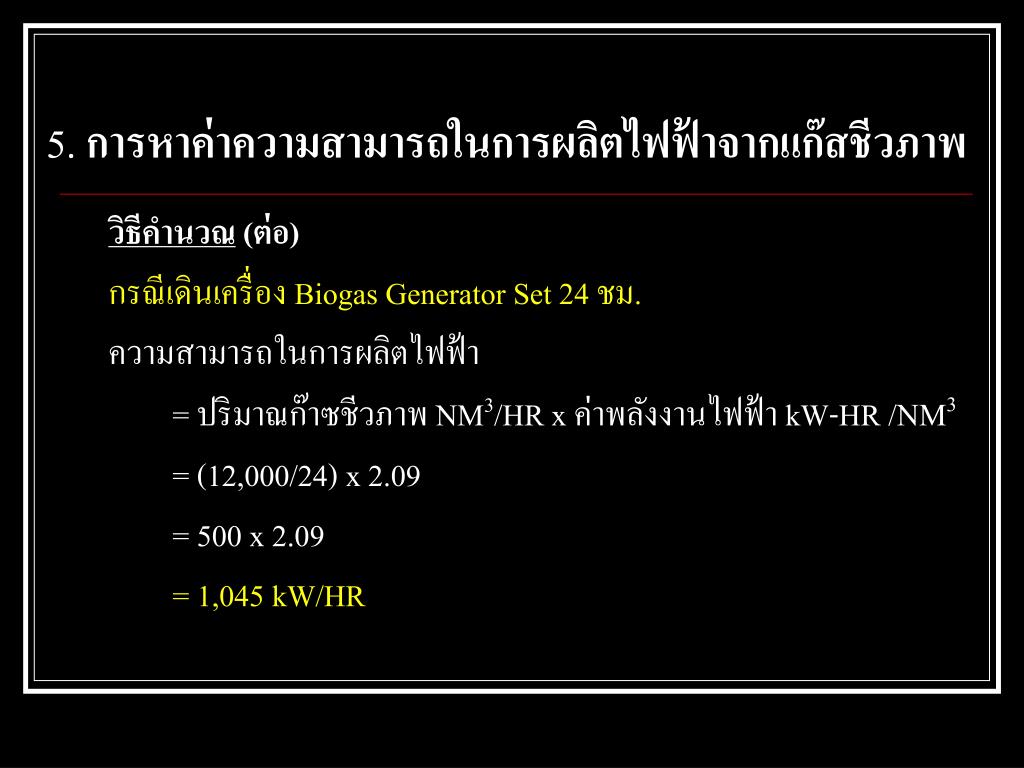

    5. การหาค่าความสามารถในการผลิตไฟฟ้าจากแก๊สชีวภาพ

    วิธีคำนวณ (ต่อ)

    กรณีเดินเครื่อง Biogas Generator Set24 ชม.

    ความสามารถในการผลิตไฟฟ้า

    = ปริมาณก๊าซชีวภาพ NM3/HR x ค่าพลังงานไฟฟ้า kW-HR /NM3

    = (12,000/24) x 2.09

    = 500 x 2.09

    = 1,045 kW/HR

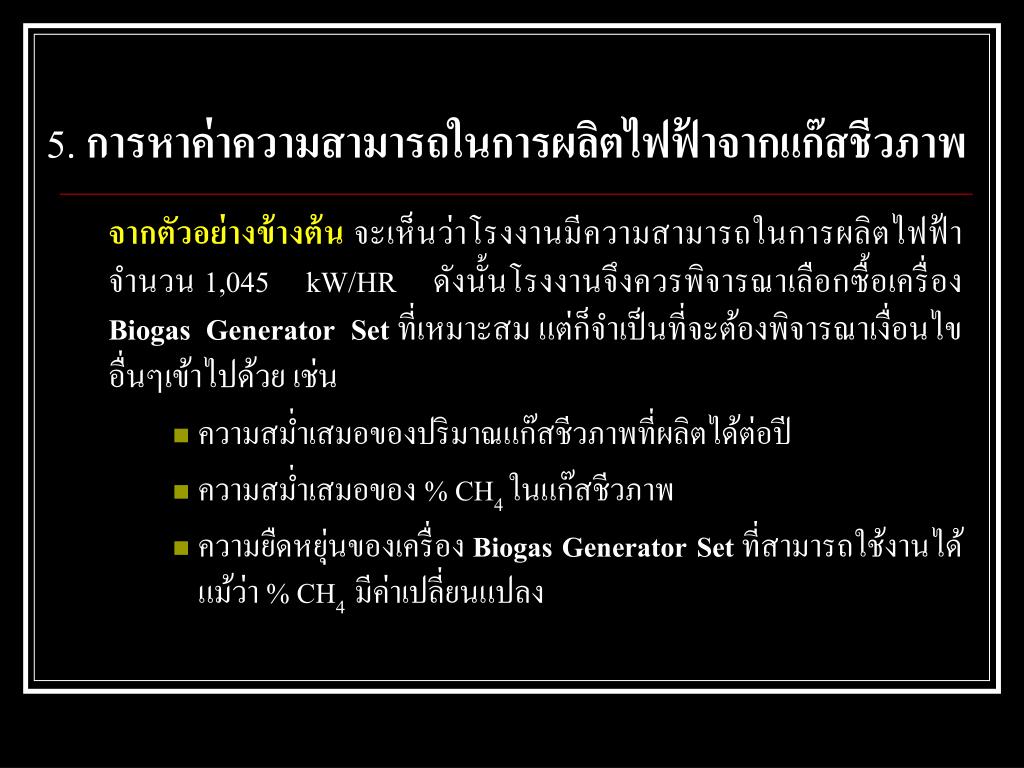

    5. การหาค่าความสามารถในการผลิตไฟฟ้าจากแก๊สชีวภาพ

    จากตัวอย่างข้างต้น จะเห็นว่าโรงงานมีความสามารถในการผลิตไฟฟ้าจำนวน 1,045 kW/HR ดังนั้นโรงงานจึงควรพิจารณาเลือกซื้อเครื่อง Biogas Generator Set ที่เหมาะสม แต่ก็จำเป็นที่จะต้องพิจารณาเงื่อนไขอื่นๆเข้าไปด้วย เช่น

    • ความสม่ำเสมอของปริมาณแก๊สชีวภาพที่ผลิตได้ต่อปี

    • ความสม่ำเสมอของ % CH4ในแก๊สชีวภาพ

    • ความยืดหยุ่นของเครื่อง Biogas Generator Set ที่สามารถใช้งานได้แม้ว่า % CH4มีค่าเปลี่ยนแปลง

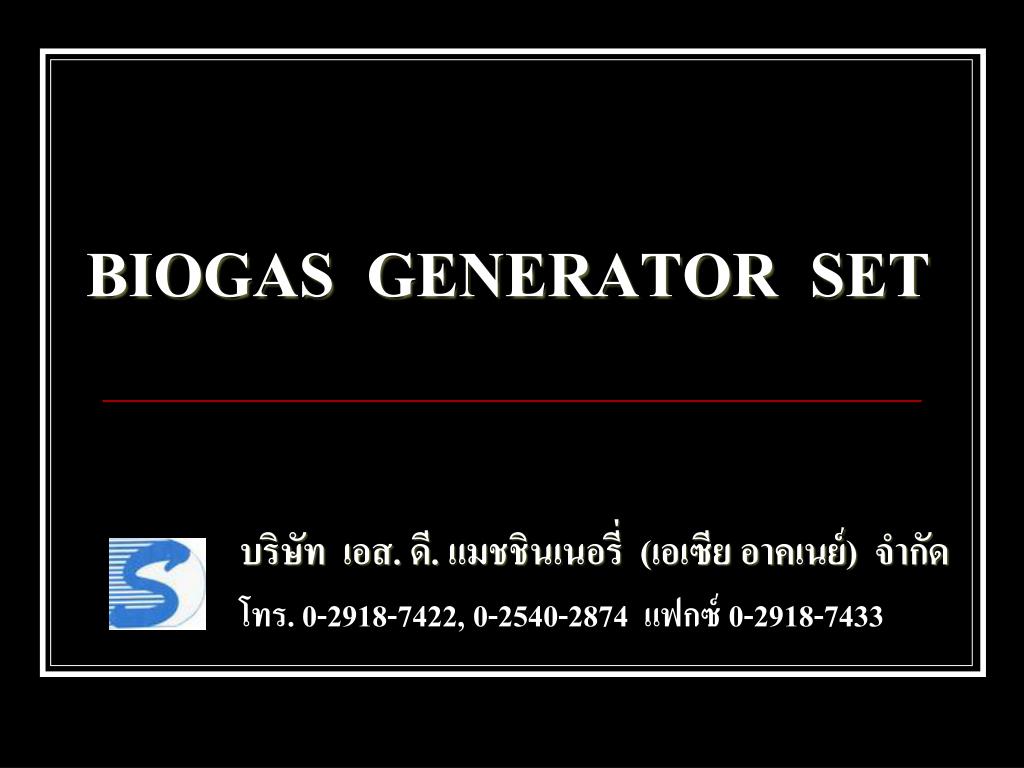

    Biogas generator set

    BIOGAS GENERATOR SET

    บริษัท เอส. ดี. แมชชินเนอรี่ (เอเซีย อาคเนย์) จำกัด

    โทร. 0-2918-7422, 0-2540-2874 แฟกซ์ 0-2918-7433

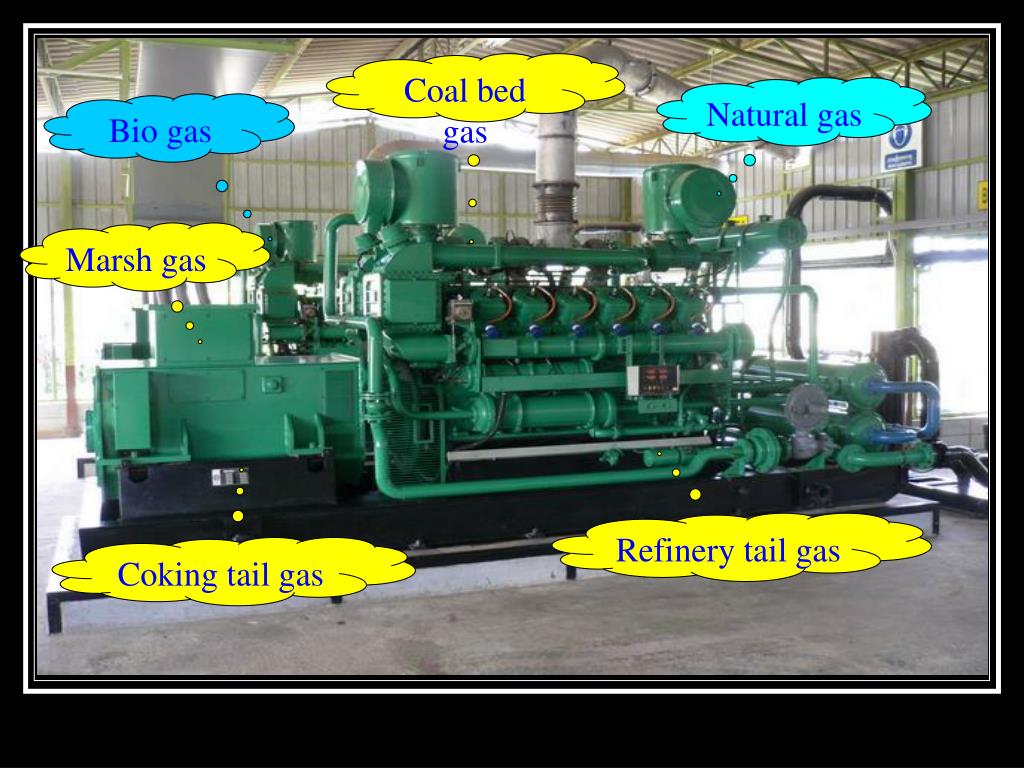

    Coal bed gas

    Natural gas

    Bio gas

    Marsh gas

    Refinery tail gas

    Coking tail gas


    Sd biogas generator set
    SD Biogas Generator Set

    Famous Brand In China

    ISO9001 Quality Certification

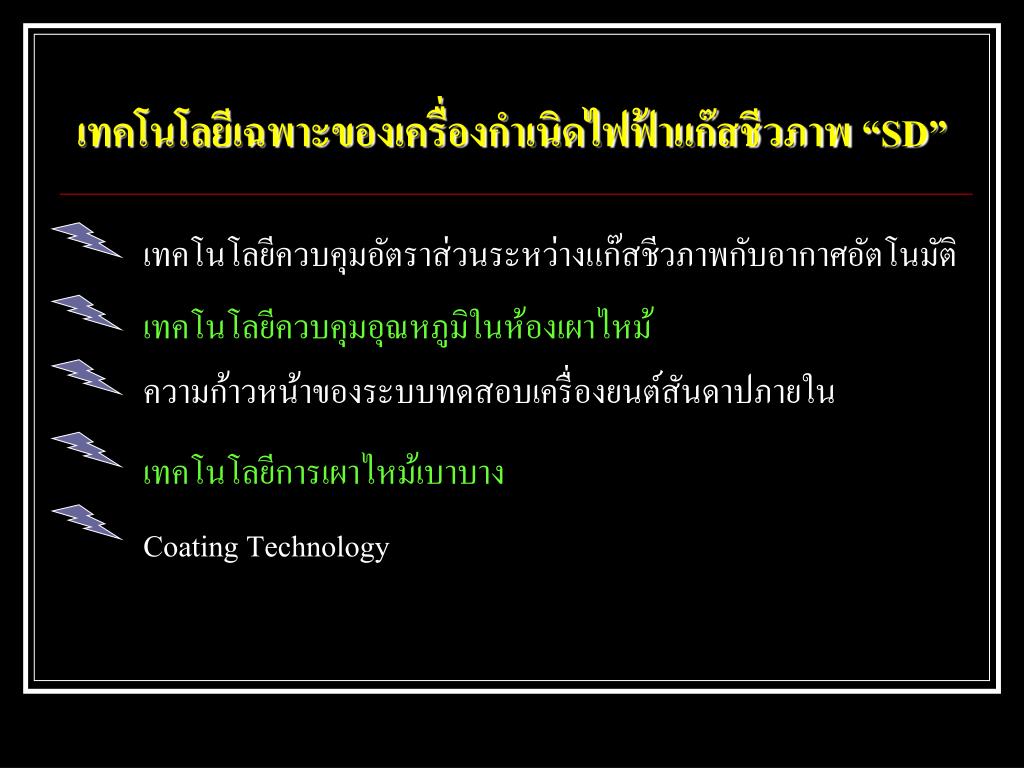

    เทคโนโลยีเฉพาะของเครื่องกำเนิดไฟฟ้าแก๊สชีวภาพ “SD”

    เทคโนโลยีควบคุมอัตราส่วนระหว่างแก๊สชีวภาพกับอากาศอัตโนมัติ

    เทคโนโลยีควบคุมอุณหภูมิในห้องเผาไหม้

    ความก้าวหน้าของระบบทดสอบเครื่องยนต์สันดาปภายใน

    เทคโนโลยีการเผาไหม้เบาบาง

    Coating Technology

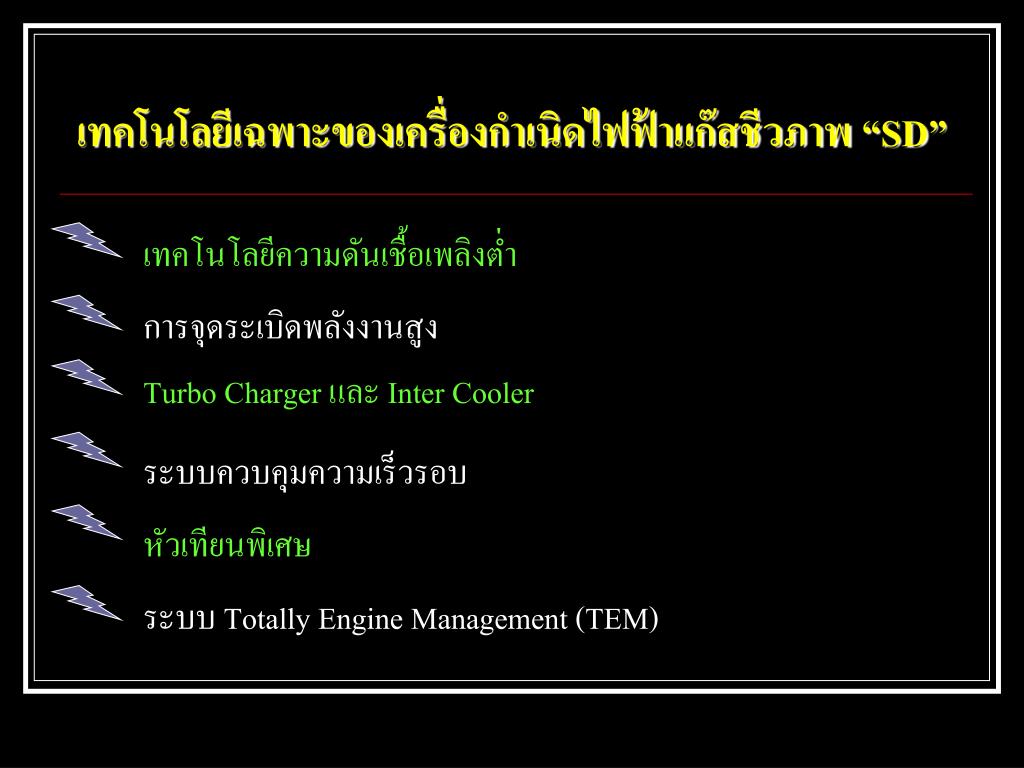

    เทคโนโลยีเฉพาะของเครื่องกำเนิดไฟฟ้าแก๊สชีวภาพ “SD”

    เทคโนโลยีความดันเชื้อเพลิงต่ำ

    การจุดระเบิดพลังงานสูง

    Turbo Charger และ Inter Cooler

    ระบบควบคุมความเร็วรอบ

    หัวเทียนพิเศษ

    ระบบ Totally Engine Management (TEM)


    Specifications of 500gf rz biogas generator set
    SPECIFICATIONS OF 500GF-RZ BIOGAS GENERATOR SET

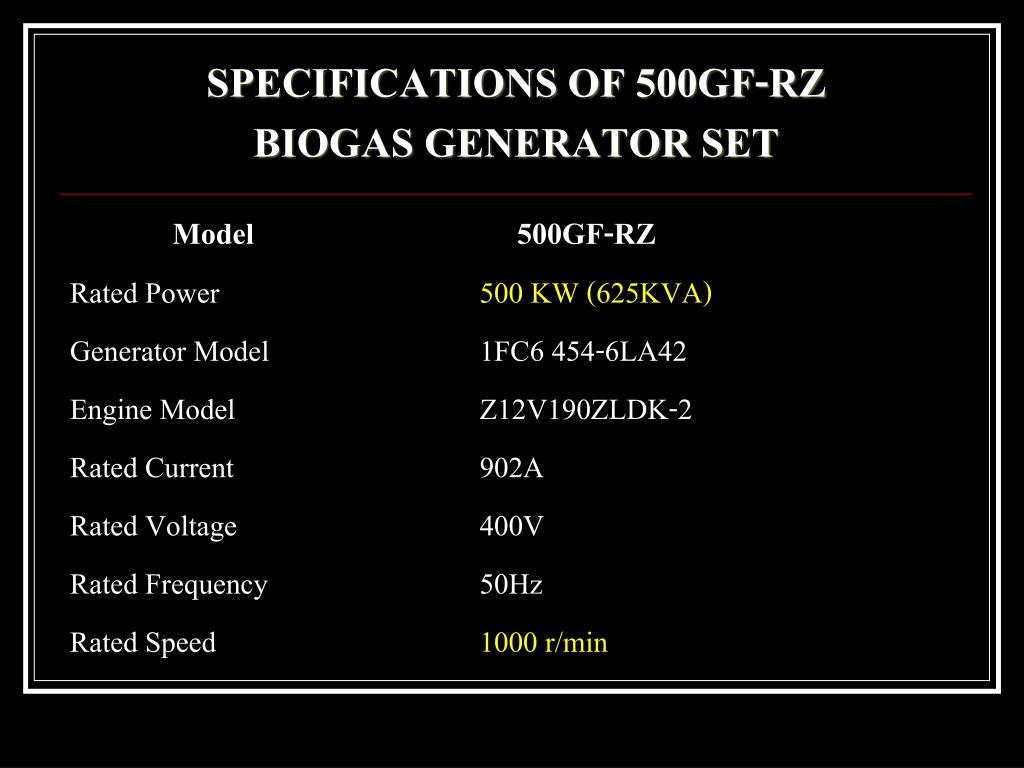

    Specifications of 500gf rz biogas generator set1
    SPECIFICATIONS OF 500GF-RZ BIOGAS GENERATOR SET

    Model 500GF-RZ

    Rated Power 500 KW (625KVA)

    Generator Model 1FC6 454-6LA42

    Engine Model Z12V190ZLDK-2

    Rated Current 902A

    Rated Voltage 400V

    Rated Frequency 50Hz

    Rated Speed1000 r/min

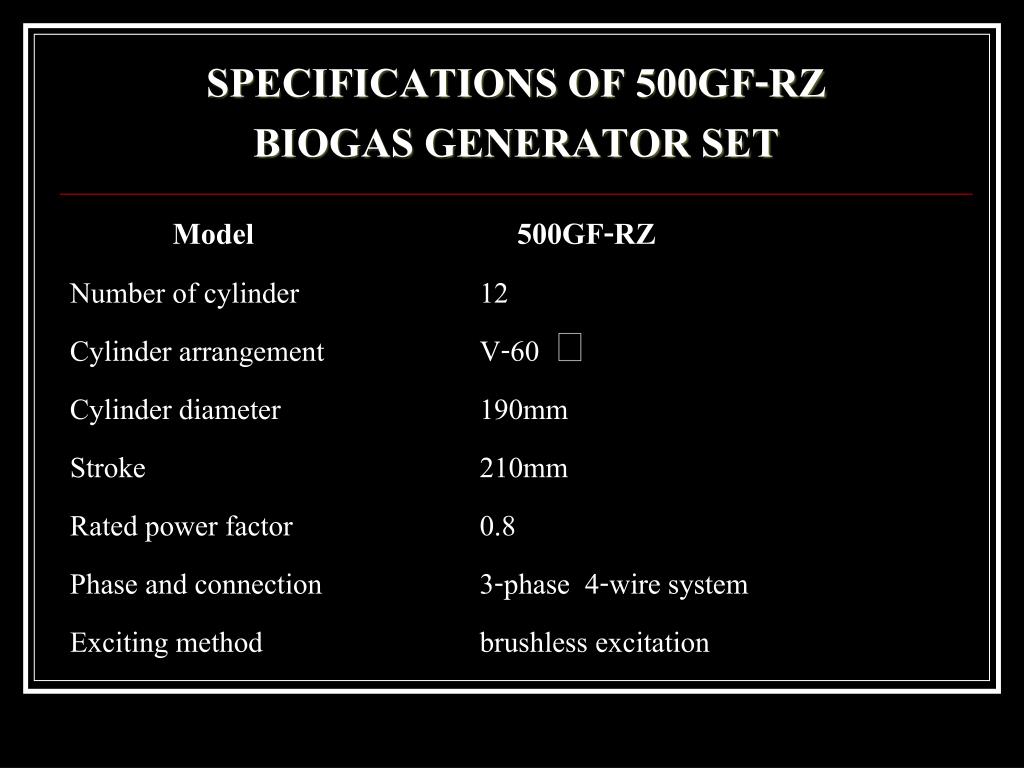

    Specifications of 500gf rz biogas generator set2
    SPECIFICATIONS OF 500GF-RZ BIOGAS GENERATOR SET

    Model 500GF-RZ

    Number of cylinder 12

    Cylinder arrangement V-60 

    Cylinder diameter 190mm

    Stroke 210mm

    Rated power factor 0.8

    Phase and connection 3-phase 4-wire system

    Exciting method brushless excitation

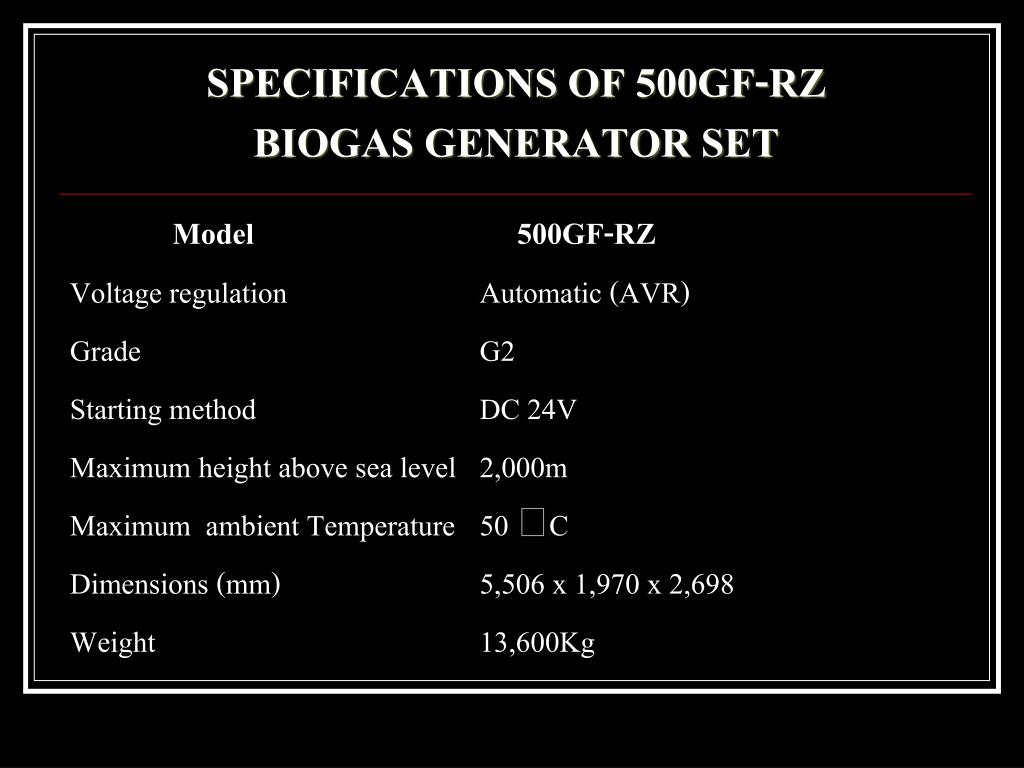

    Specifications of 500gf rz biogas generator set3
    SPECIFICATIONS OF 500GF-RZ BIOGAS GENERATOR SET

    Model 500GF-RZ

    Voltage regulation Automatic (AVR)

    Grade G2

    Starting method DC 24V

    Maximum height above sea level 2,000m

    Maximum ambient Temperature 50 C

    Dimensions (mm) 5,506 x 1,970 x 2,698

    Weight 13,600Kg

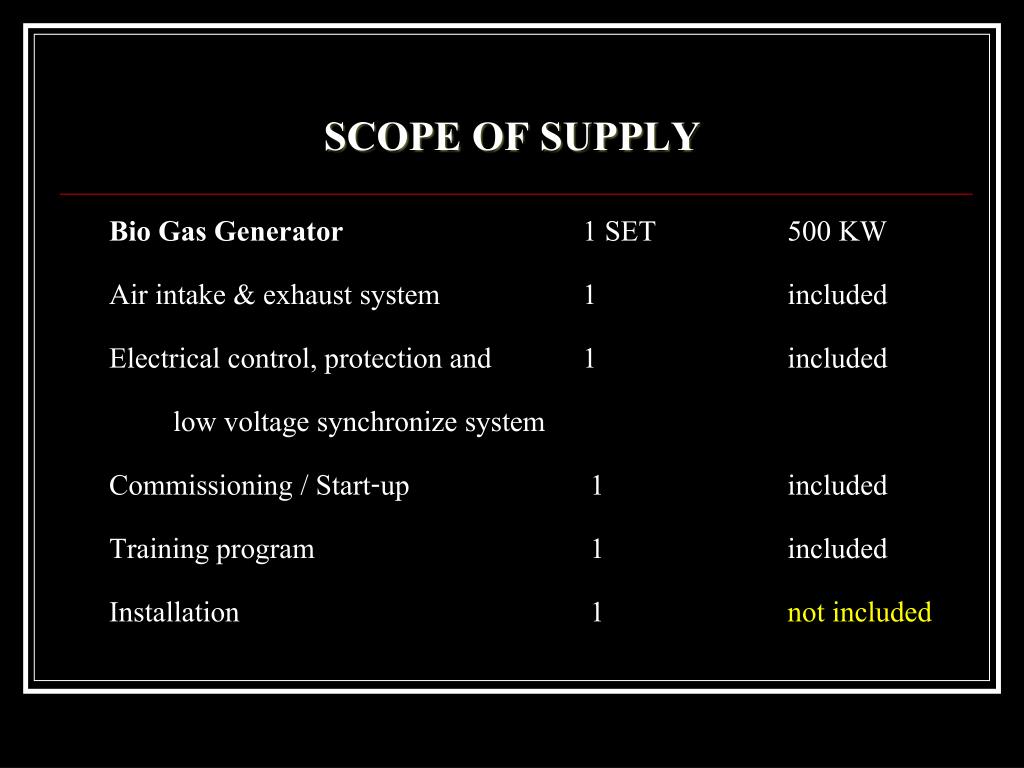

    Scope of supply
    SCOPE OF SUPPLY

    Bio Gas Generator 1 SET 500 KW

    Air intake & exhaust system1 included

    Electrical control, protection and 1 included

    low voltage synchronize system

    Commissioning / Start-up 1 included

    Training program 1 included

    Installation 1 not included

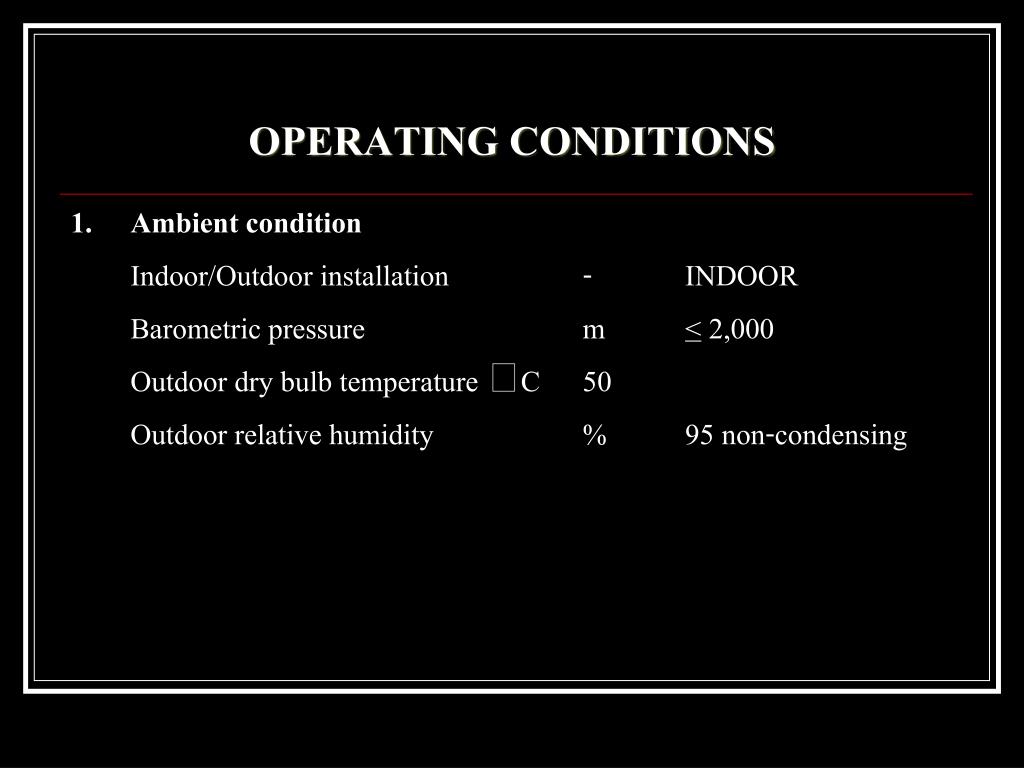

    Operating conditions
    OPERATING CONDITIONS

    1. Ambient condition

    Indoor/Outdoor installation - INDOOR

    Barometric pressure m < 2,000

    Outdoor dry bulb temperature C 50

    Outdoor relative humidity % 95 non-condensing


    Operating conditions1
    OPERATING CONDITIONS

    2. Efficiency

    Electrical output kw 500

    Pump and fan power consumption kw 22.5

    Heat energy required per unit KJ/kw-h 9,696 - 11,000

    Biogas consumption (CH4=65%) m3 gas/h245

    Conversion factor (CH4=65%) kwh/m3 gas/h2 - 2.4

    Exhaust gas temperature C 500-650

    Efficiency % 32.73 - 37.13


    Operating conditions2

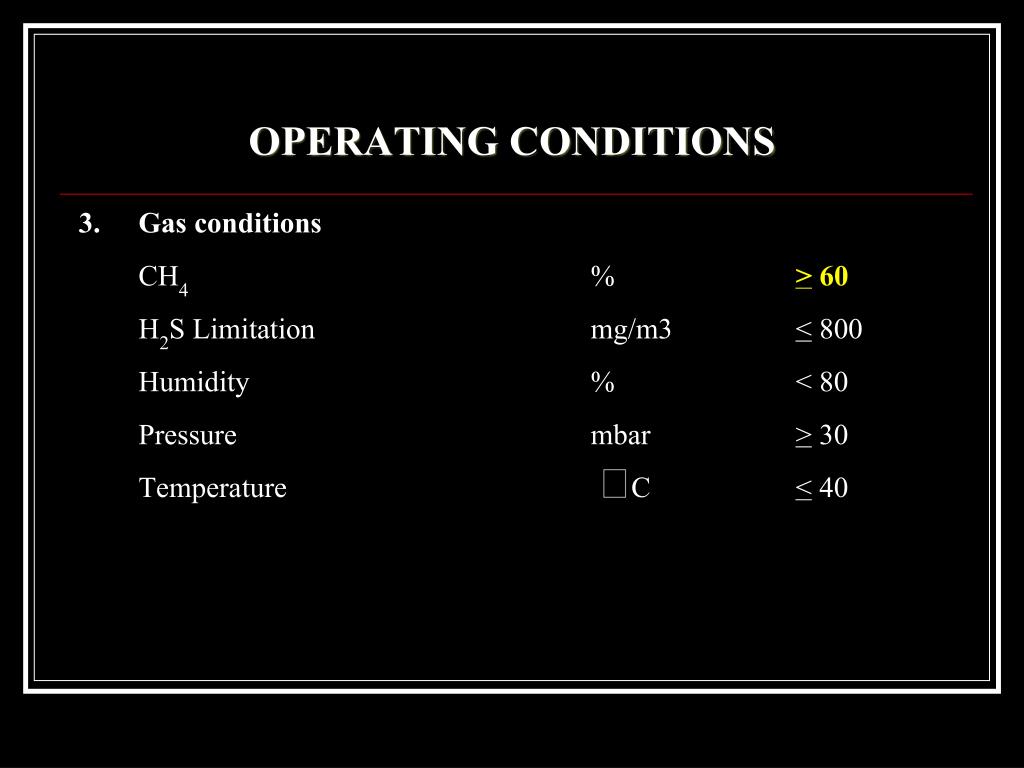

    OPERATING CONDITIONS

    3. Gas conditions

    CH4 % > 60

    H2S Limitation mg/m3 < 800

    Humidity % < 80

    Pressure mbar > 30

    Temperature C < 40


    Site references

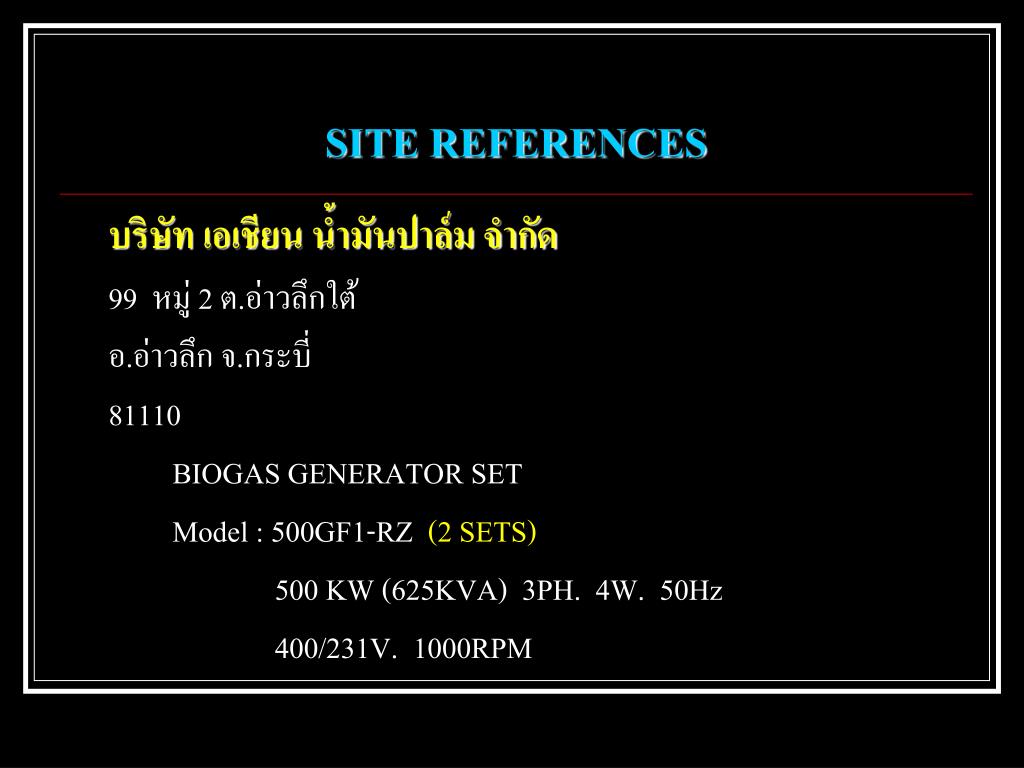

    SITE REFERENCES

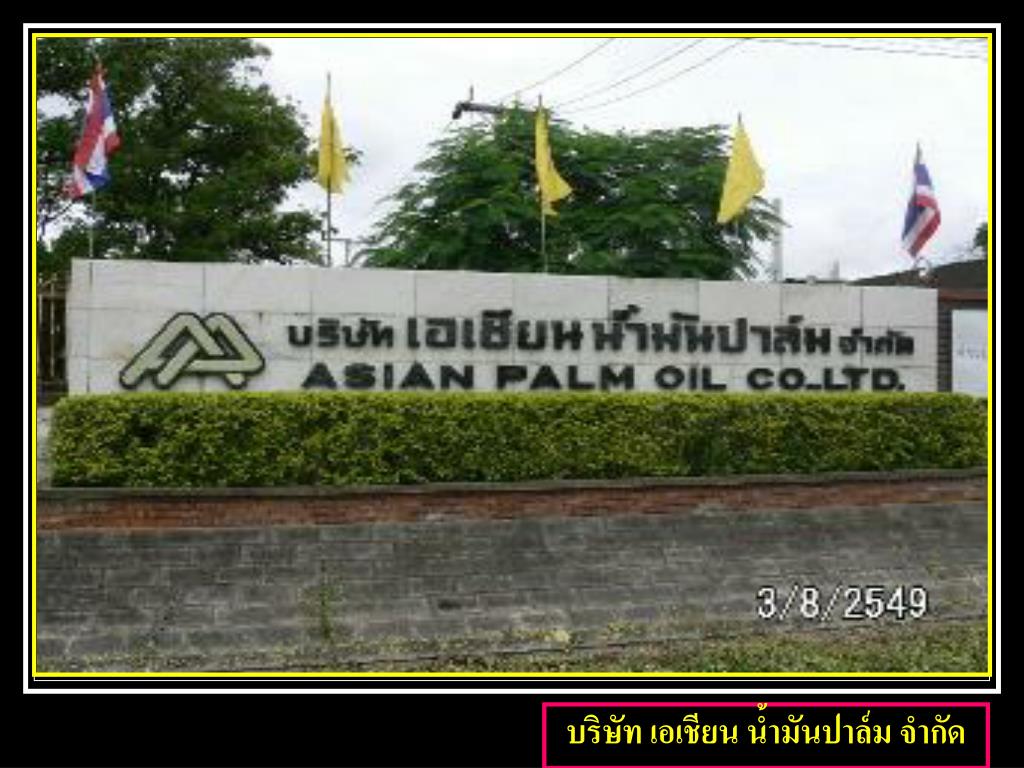

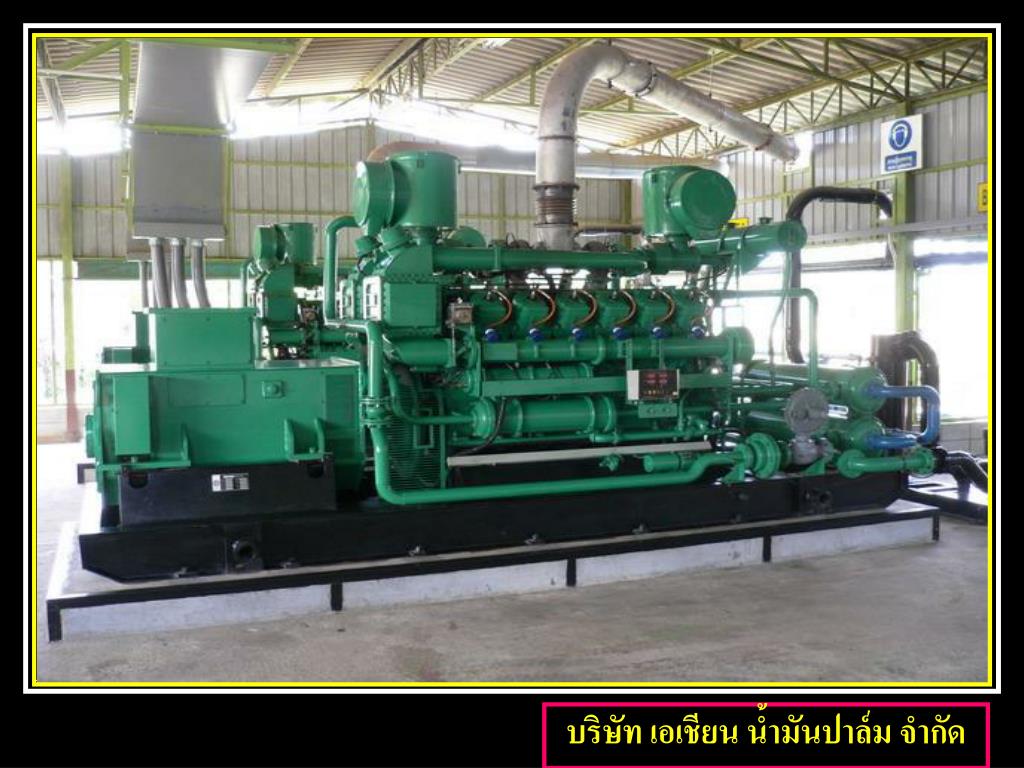

    บริษัท เอเชียน น้ำมันปาล์ม จำกัด

    99 หมู่ 2 ต.อ่าวลึกใต้

    อ.อ่าวลึก จ.กระบี่

    81110

    BIOGAS GENERATOR SET

    Model : 500GF1-RZ (2 SETS)

    500 KW (625KVA) 3PH. 4W. 50Hz

    400/231V. 1000RPM

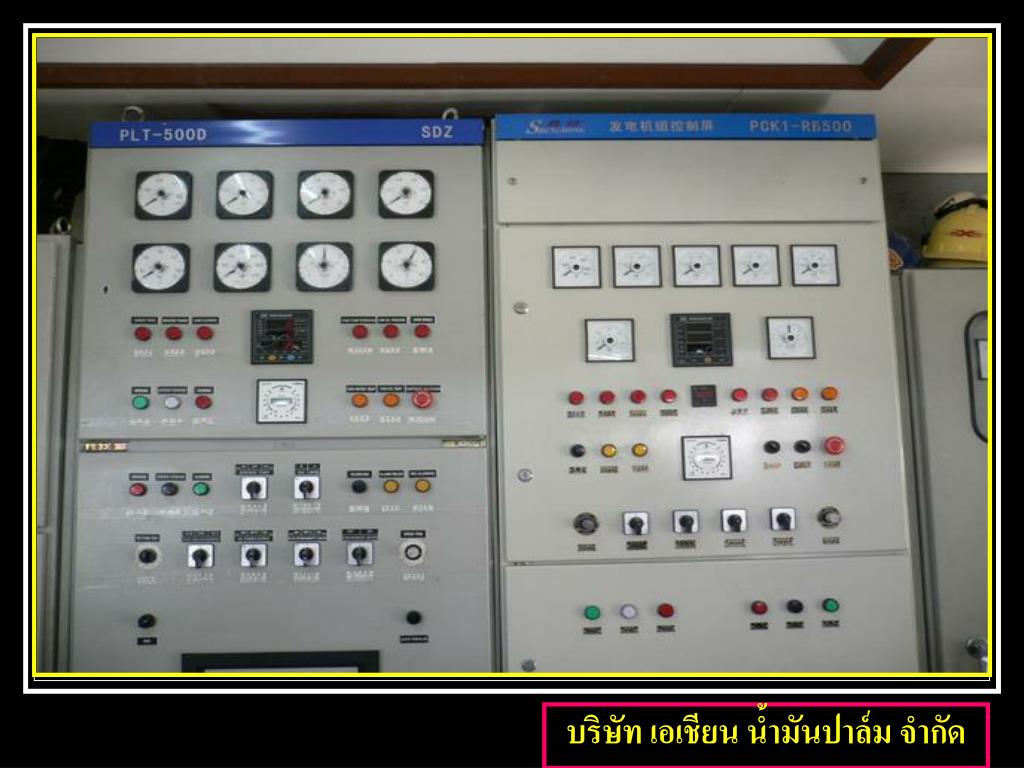

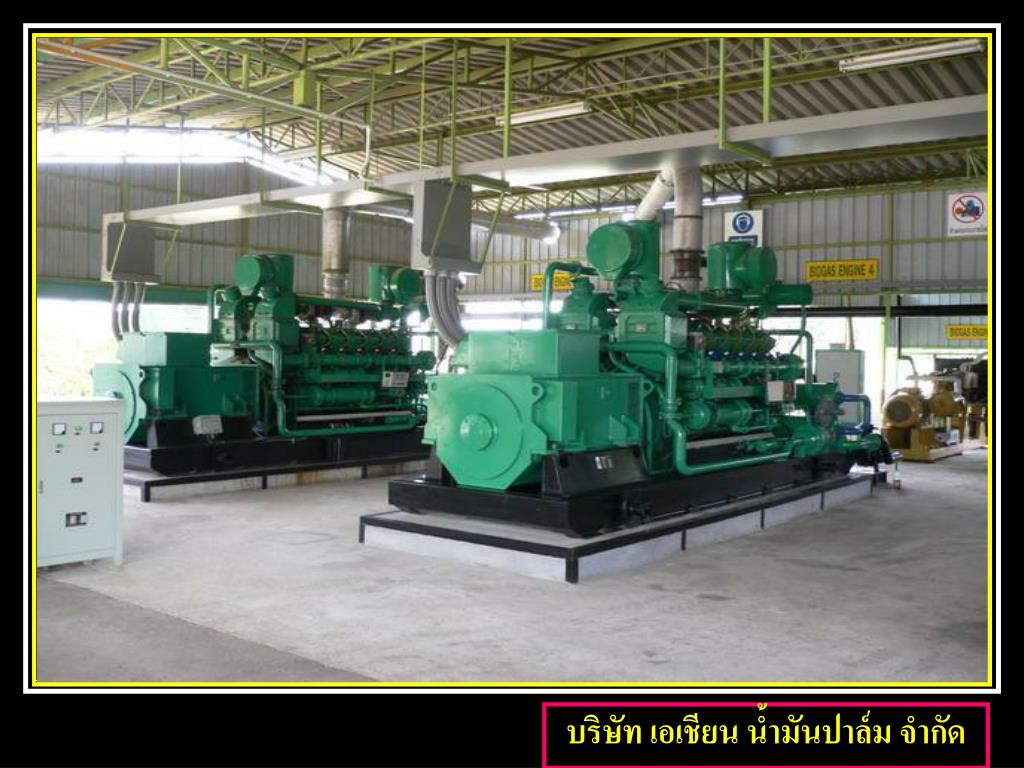

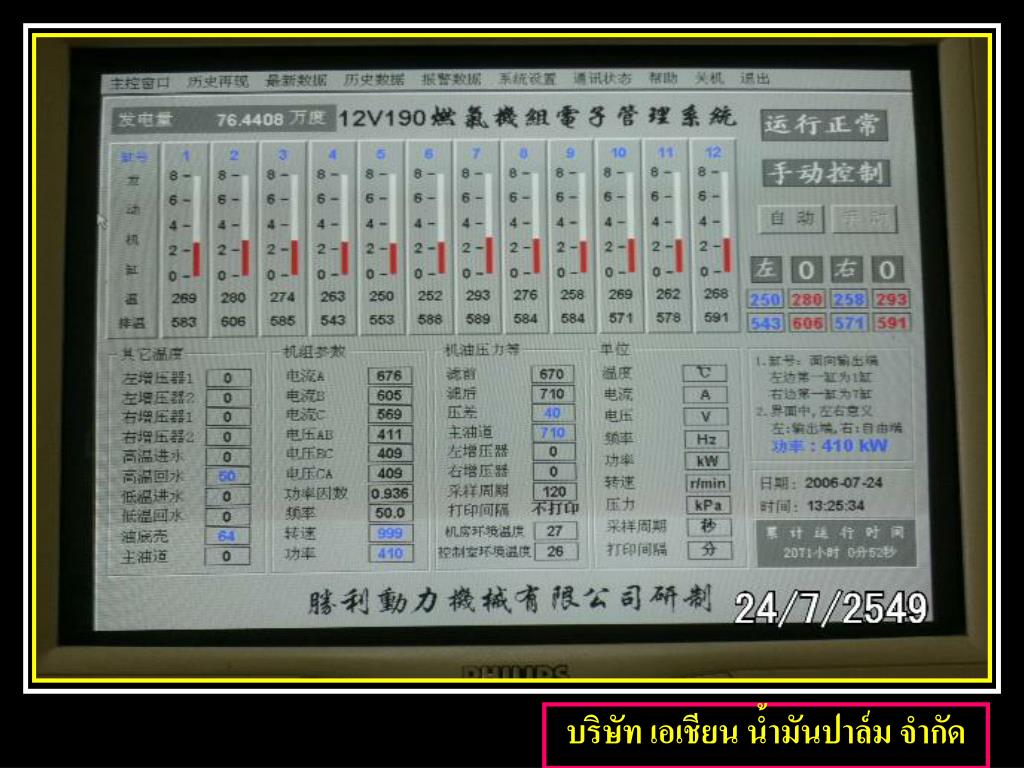

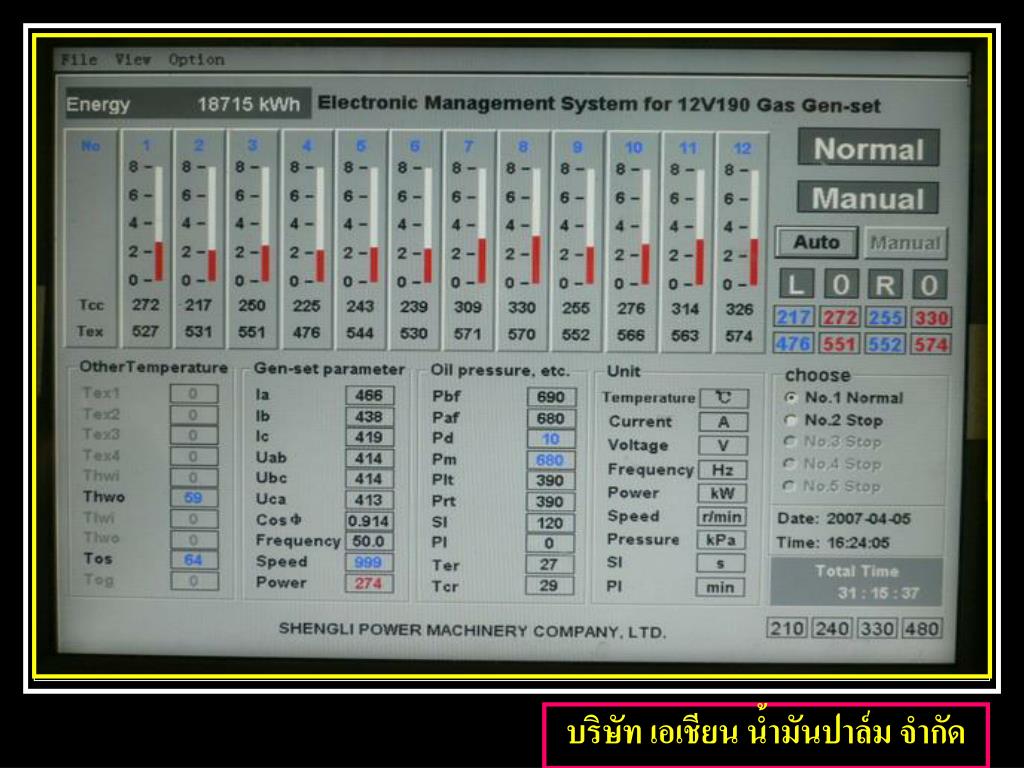

    บริษัท เอเชียน น้ำมันปาล์ม จำกัด

    บริษัท เอเชียน น้ำมันปาล์ม จำกัด


    บริษัท เอเชียน น้ำมันปาล์ม จำกัด


    บริษัท เอเชียน น้ำมันปาล์ม จำกัด


    บริษัท เอเชียน น้ำมันปาล์ม จำกัด


    บริษัท เอเชียน น้ำมันปาล์ม จำกัด


    บริษัท เอเชียน น้ำมันปาล์ม จำกัด


    Site references1
    SITE REFERENCES น้ำมันปาล์ม จำกัด

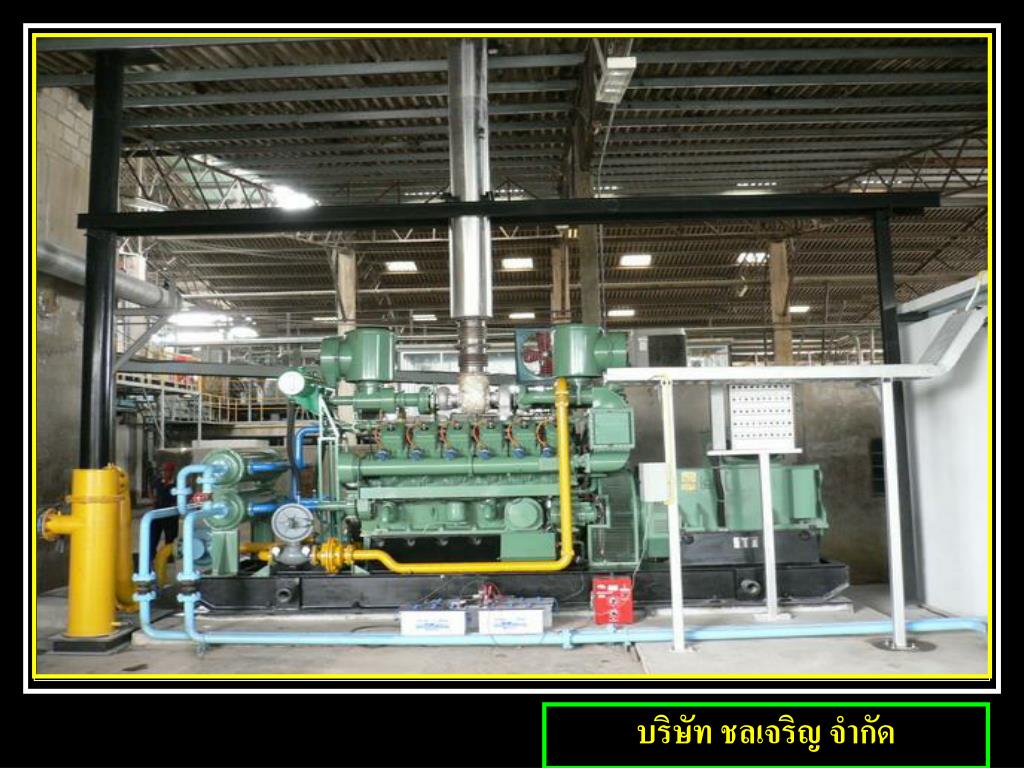

    บริษัท ชลเจริญ จำกัด

    204 หมู่ 3 ต.หนองชาก

    อ.บ้านบึง จ.ชลบุรี

    201700

    BIOGAS GENERATOR SET (1 SET)

    Model : 500GF1-RZ

    500 KW (625KVA) 3PH. 4W. 50Hz

    400/231V. 1000RPM

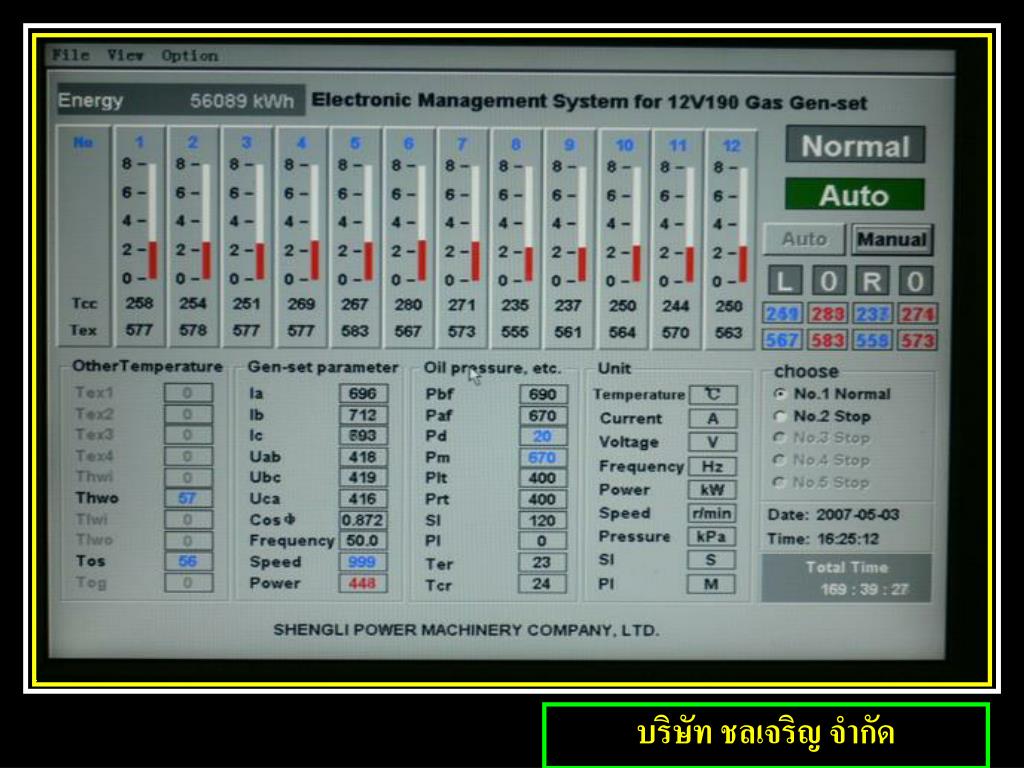

    บริษัท ชลเจริญ จำกัด น้ำมันปาล์ม จำกัด


    บริษัท ชลเจริญ จำกัด น้ำมันปาล์ม จำกัด


    Site references2

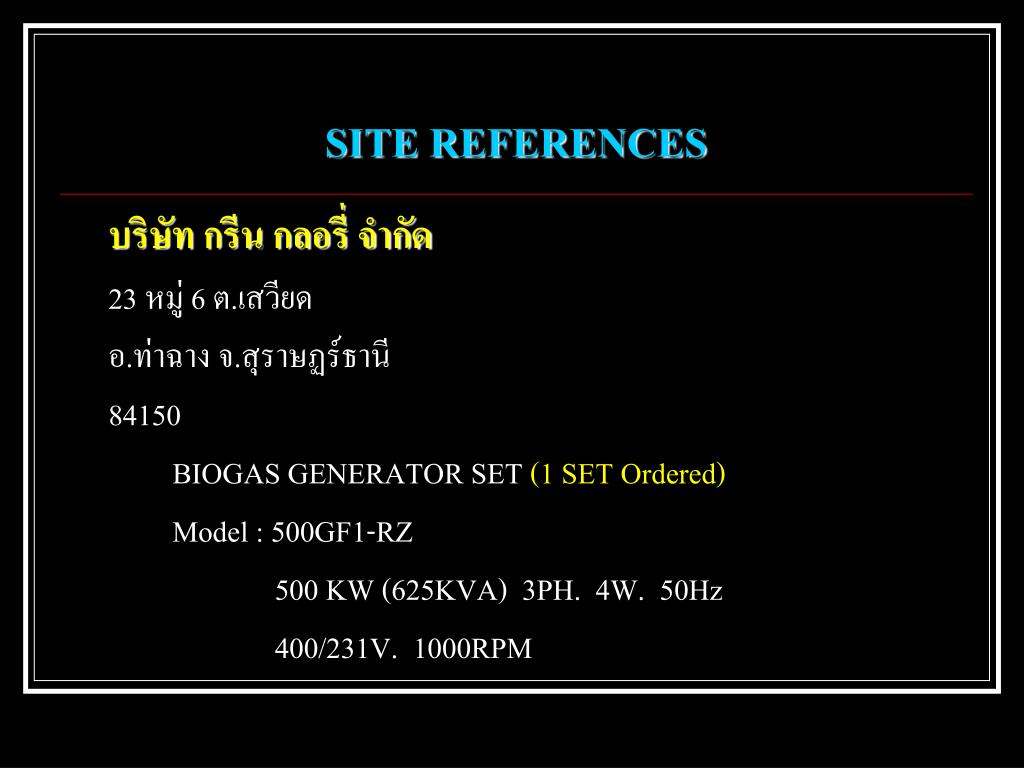

    SITE REFERENCES น้ำมันปาล์ม จำกัด

    บริษัท กรีน กลอรี่ จำกัด

    23 หมู่ 6 ต.เสวียด

    อ.ท่าฉาง จ.สุราษฏร์ธานี

    84150

    BIOGAS GENERATOR SET (1 SET Ordered)

    Model : 500GF1-RZ

    500 KW (625KVA) 3PH. 4W. 50Hz

    400/231V. 1000RPM


    Thank you

    THANK YOU น้ำมันปาล์ม จำกัด

    บริษัท เอส. ดี. แมชชินเนอรี่ (เอเซีย อาคเนย์) จำกัด

    โทร. 0-2918-7422, 0-2540-2874 แฟกซ์ 0-2918-7433
