Новая серия автоматических выключателей

ВА50-39Проот 250 до 630А

ОАО «Контактор»

г. Ульяновск 2011г.


50 39
ВА50-39Про: от традиций к модернизации


Продолжение расширения серии Кпро

Модернизация

Протон

ВА50-39Про

ВА04-3*Про

Модульное оборудование Кпро

MCBs

MCCBs

ACBs

Ном.ток, А

100А

ВА04-31Про

250А

ВА04-35Про

630А

ВА50-39Про

4000А

Протон

ВА

ВА50-39Про: четвёртый шаг на пути к модернизации


50 391

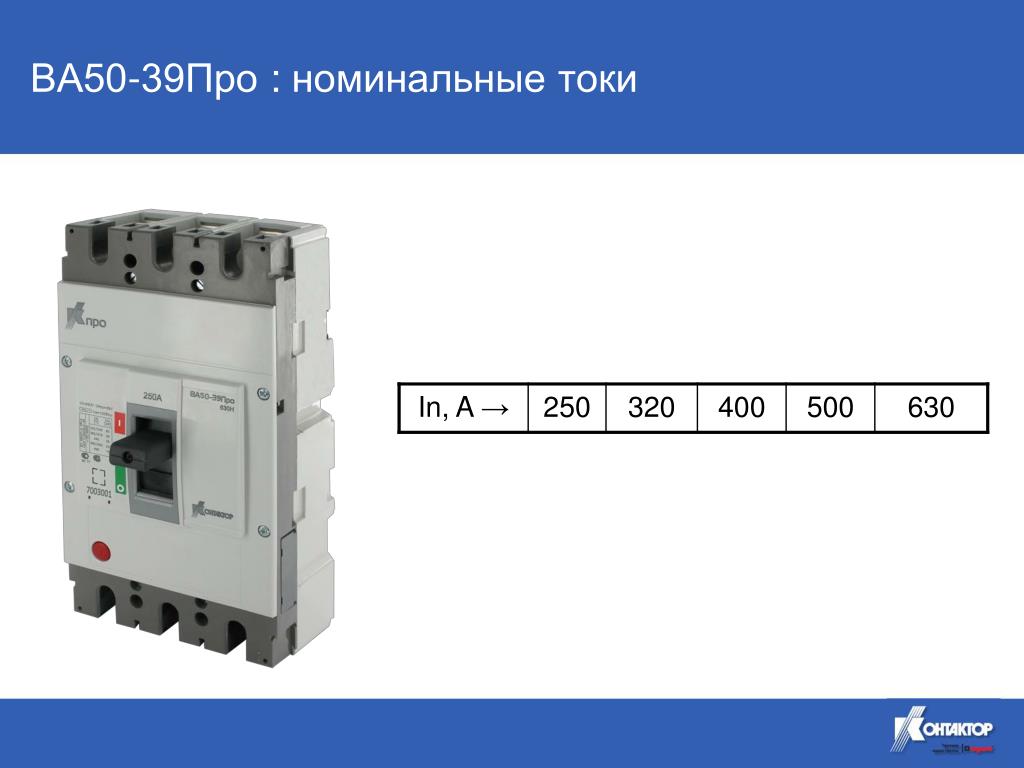

ВА50-39Про Кпро: номинальные токи


Внешний вид ВА50-39Про Кпро

Наименование новой серии «Контактор»

Наименование выключателя

Техническая информация

Типыкоммутационной способности:

630Н: нормальнаяПКС, 36 kA;

630П: повышенная ПКС, 70 kA

Знаки сертификации ГОСТ Р и требований пожарной безопасности

Артикул

Степень защиты - IP 30

(при установленной терминальной крышке)


50 392
ВА50-39Про Кпро: Электрические характеристики

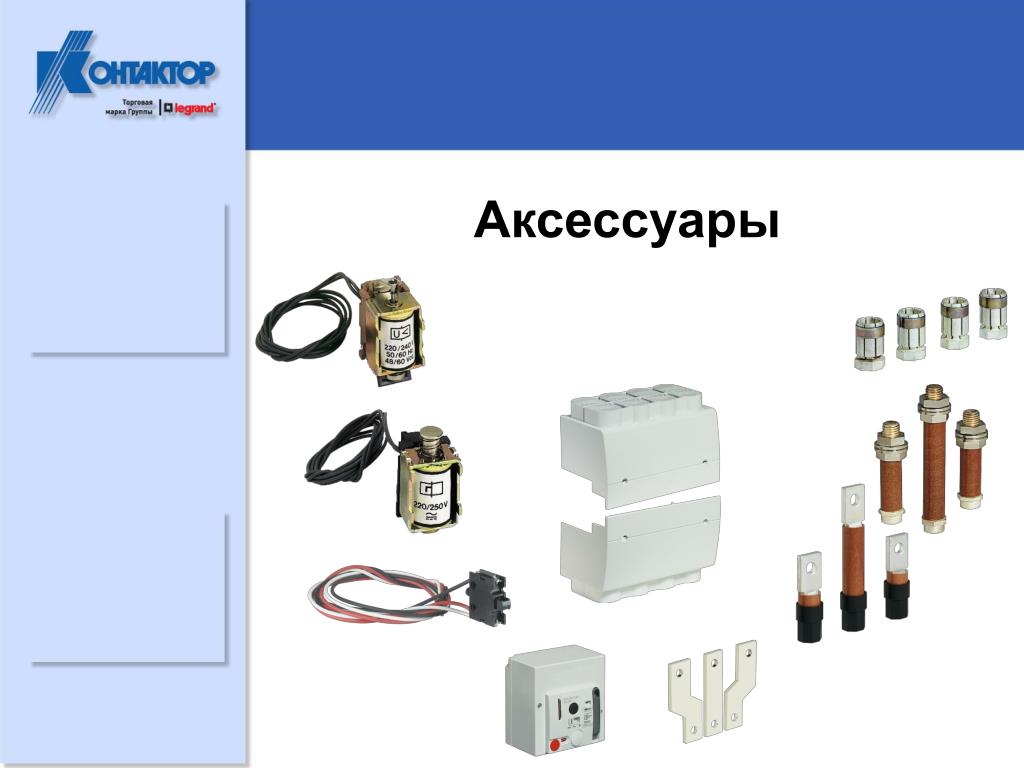

Аксессуары Кпро

  • Широкий набор аксессуаров;

  • Аксессуары легко устанавливаются;

  • Заказываются отдельно.


Перечень универсальных аксессуаров

Безопасность:

Электрические аксессуары:

- Пломбируемая терминальная крышка

- Моторный привод

- Межполюсные перегородки

- Независимый расцепитель

- Устройство блокировки положения «отключено»

Оперирование:

- Вспомогательные контакты

- Поворотная рукоятка

- Поворотная рукоятка выносная

- Расцепитель минимального напряжения

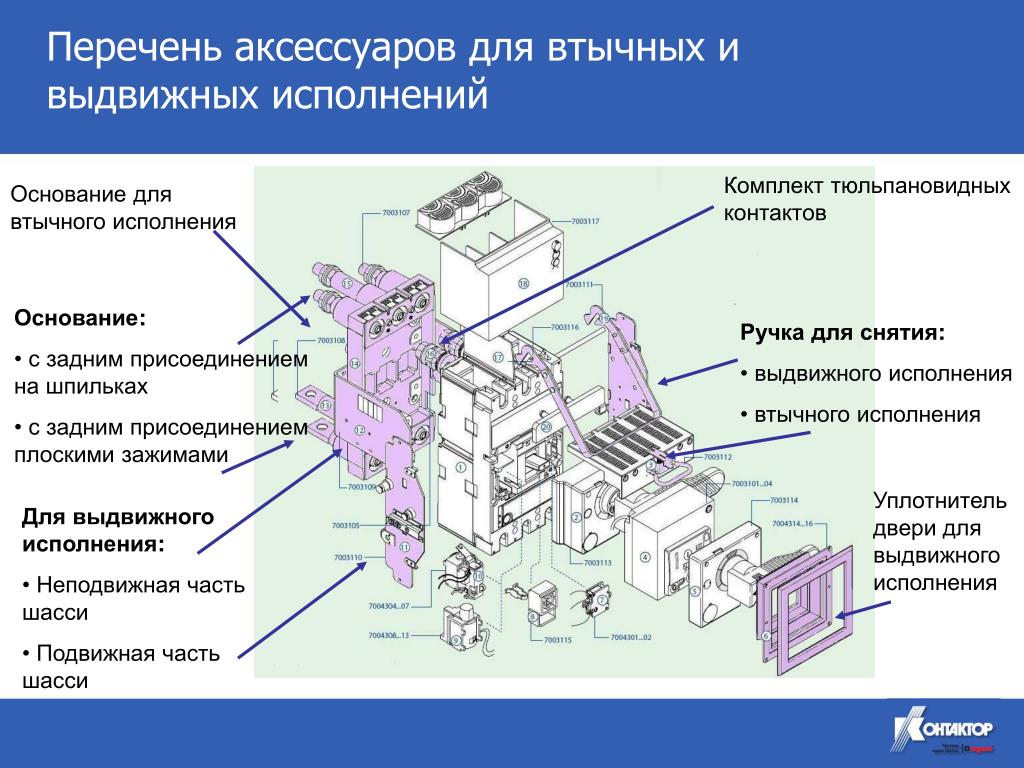

Перечень аксессуаров для втычных и выдвижных исполнений

Комплект тюльпановидных контактов

Основание для втычного исполнения

  • Основание:

  • с задним присоединением на шпильках

  • с задним присоединением плоскими зажимами

  • Ручка для снятия:

  • выдвижного исполнения

  • втычного исполнения

Уплотнитель двери для выдвижного исполнения

  • Для выдвижного исполнения:

  • Неподвижная часть шасси

  • Подвижная часть шасси


Универсальный блок вспомогательных контактов (БВК)

Независимый расцепитель(НР)

Расцепитель минимального напряжения(РМН)

Моторный привод

Электрические аксессуары


Независимый расцепитель вспомогательных контактов (БВК)

Предназначен для дистанционного отключения автоматического выключателя.


Расцепитель минимального напряжения

Предназначен для отключения автоматического выключателя при снижении фазного или линейного напряжения на его входе, а также препятствует его включению, если в цепи напряжение ниже установленного минимального уровня.

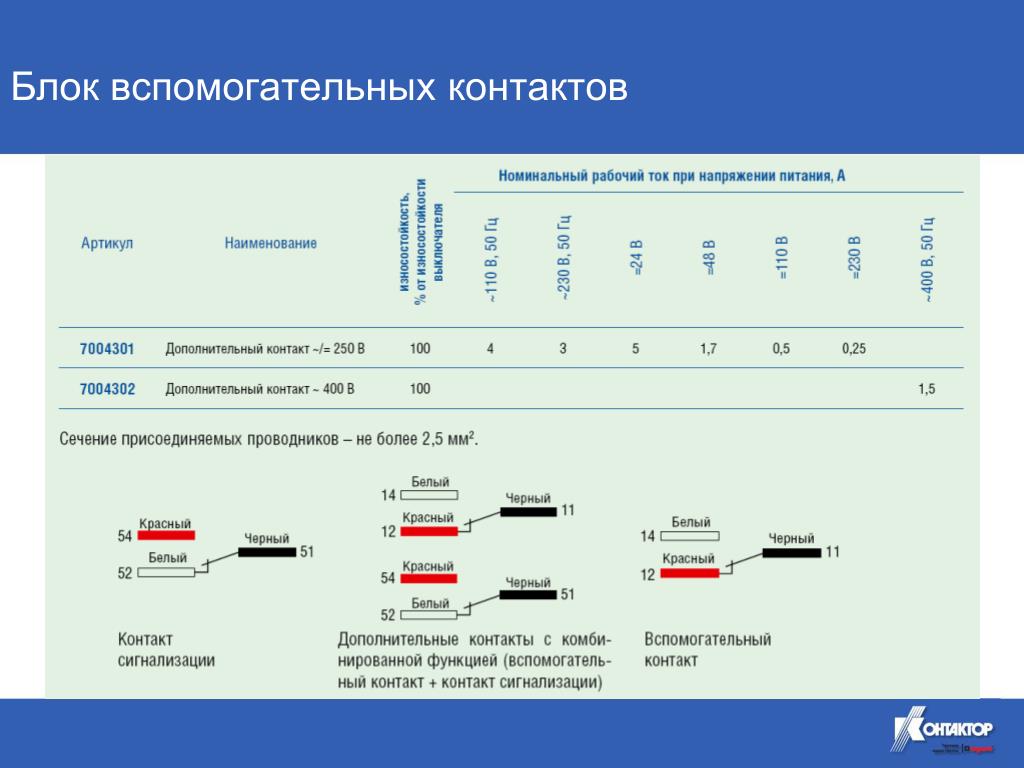

Блок вспомогательных контактов напряжения

  • Вспомогательный контакт является универсальным. Его функция зависит от места установки:

  • Слева – контакт сигнализации;

  • Справа – вспомогательный контакт.

  • Для реализации функций контакта сигнализации и вспомогательного контакта одновременно,необходимо установить два контакта, по одному с каждой стороны.



Моторный привод для взвода пружины

Моторный привод в сочетании с расцепителем (независимым или минимальным) предназначен для дистанционного управления автоматическим выключателем. В случае отказа питания устройств управления можно взвести пружины вручную.


Втычное и выдвижное исполнения пружины

  • Варианты исполнений:

  • Стационарное, втычное, выдвижное

  • Варианты подключений:

  • Переднее, заднее на шпильках, заднее с плоскими зажимами

  • Два способа заказа для удобства клиентов :

  • По отдельности – Заказывайте только те аксессуары, которые вам необходимы;

  • В комплекте – Для упрощения процедуры заказывайте комплекты необходимые для конкретного типа исполнения и присоединения


Втычное и выдвижное исполнения пружины

  • Заказывайте аксессуары по отдельности с помощью матрицы выбора.

    • Ваши действия:

    • Выбирайте исполнение;

    • Выбирайте тип подключения;

    • Выбирайте необходимые аксессуары.


Уплотнитель двери пружиныIP40

  • Контактор разработал 3 вида уплотнителей двери для каждого конкретного исполнения и типа оперирования выключателем:

  • Уплотнитель для выключателей без аксессуаров на лицевой панели

  • Уплотнитель для выключателей с поворотной рукояткой

  • Уплотнитель для выключателей с моторным приводом


Терминальные крышки пружины

Применяются для повышения фронтальной защиты до IP 30

В одной упаковке две крышки.


Межполюсные перегородки пружины

  • В комплект поставки входят две пластины.

  • Дополнительно Вы можете заказать любое количество кратное двум (Артикул 7003116).


Поворотная рукоятка пружины

Два типа поворотных рукояток:

Поворотная рукоятка на аппарате

Поворотная рукоятка выносная


Устройство блокировки положения «отключено»

При блокировке навесным замком используется 1 навесной замок (не входит в комплект поставки).



50 393
ВА обязательства50-39Про соответствует

  • ГОСТР 50030.2-99

  • Техническому регламенту о требованиях пожарной безопасности (Федеральный закон № 123-ФЗ)


Гарантийные обязательства и техническая поддержка

Гарантийный срок эксплуатации – 3 года со дня ввода выключателя в эксплуатацию, но не более 3,5 лет со дня продажи.

Техническая поддержка

Сервисный центр ОАО «Контактор»:

432001, г. Ульяновск,

ул. Карла Маркса, 12

тел./факс: +7 (8422) 67-52-55

www.kontaktor.ru, контактор.рф

Изготовитель: БТичино (BTicino).

Адрес: 24052, Виа Фолзони 5, Аззано Сан Паоло, Бергамо, Италия


Упаковка техническая поддержка


Стандарт упаковки и маркировки техническая поддержка

1-й уровень упаковки

(индивидуальная)

Продукт

Этикетка с данными о продукте


50 394
ВА техническая поддержка50-39Про: Этикеткадля упаковки первого уровня (индивидуальная)

08W49

Год

(2008)

Номер недели в году

(1-я неделя декабря)

Адрескомпании

Наименование серии

Артикул

Описание продукта

Дата производства

ГОСТ Р

Штрих-код


Достоинства продукта техническая поддержка

Современный

Универсальный

  • Компактный размер;

  • Современный внешний вид;

  • Высокотехнологичные материалы;

  • Легко узнаваемая упаковка из экологически чистых материалов;

  • Лазерная маркировка.

  • Три варианта исполнения: стационарное, втычное и выдвижное;

  • Два значения ПКС: 36 kA и 70 kA;

  • Широкий ассортимент электрических и механических аксессуаров;

Надёжный

Легкий в применении

  • Аксессуары заказываются отдельно и легко устанавливаются самостоятельно;

  • Меньший вес по сравнению с аналогичными выключателями

  • Большой выбор способов подключения;

  • Отделение для установки аксессуаров изолировано от главной цепи.

  • Соответствие ГОСТ Р 50030.2-99

  • Соответствие требованиям пожарной безопасности;

  • Наличие блокировок от несанкционированного включения;

  • Безопасность персонала во время монтажных и пусконаладочных работ.


Спасибо! техническая поддержка
