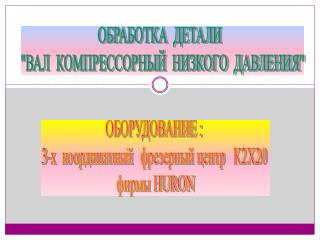

  1. ОБРАБОТКА ДЕТАЛИ "ВАЛ КОМПРЕССОРНЫЙ НИЗКОГО ДАВЛЕНИЯ" ОБОРУДОВАНИЕ : 3-х координатный фрезерный центр К2Х20 фирмы HURON

  2. 3-х координатный фрезерный центр фирмы HURON K2X20 1

  3. ОСНОВНІ ТЕХНІЧНІ ДАНІ ТА ХАРАКТЕРИСТИКА ВЕРСТАТУ HURON K2X20 Рабочиеперемещения по X,Y,Z,мм 1200 х 1000 х 550 Рабочаяповерхность стола, мм 1400 х 1000 Макс. масса заготовки, кг 2000 Емкость магазина инстр, шт 20 (30;60) Приемный конус инструмента HSK63-A (HSK40-E) Скоростьвращения шпинделя, мин-1 18000** Макс. мощность привода, кВт 10/15 (15/20) 2

  4. ДИСК КВД ВАЛ КОМПРЕССОРА НИЗКОГО ДАВЛЕНИЯ СВЕРЛЕНИЕ И КОНТУРНОЕ ФРЕЗЕРОВАНИЕ СТУПИЦЫ КОЛЕСА 3

  5. ЧИСТОВОЕ ФРЕЗЕРОВАНИЕ ДИСКА 4

  6. МИКРОСКОП ZOLLER ДЛЯ НАСТРОЙКИ ОСЕВОГО ИНСТРУМЕНТА 5

  7. 6

  8. 7

  9. ВАЛ КОМПРЕССОРНЫЙ НИЗКОГО ДАВЛЕНИЯ 8

  10. 9

  11. СТВОРЕННЯ КЕРУЮЧОЇ ПРОГРАМИ • Керуюча програма - це сукупність команд, відповідна заданому алгоритму функціонування верстата з обробки конкретної заготовки. Технологічна інформація містить дані про послідовність введення в роботу різних інструментів, про зміни режиму різання і включенні мастильно-охолоджувальної рідини і т.д. Геометрична інформація характеризує форму і розміри елементів деталі та інструменту і їх взаємне положення в просторі. Допоміжна інформація: - зупинка КП - обертання шпинделю - включення охолодження… ;---CENTROVKA D3.15--- :9001T1D1 N2M6 N3G0G17G54G90X120Y0S500M3 N4Z50 N6G1Z10F700 N7F15M8 • N8 MCALL CYCLE81(2,0,2,,1) • N9 HOLES2 (0,0,120,0,,16) • N10 MCALL • N963G0Z50M9 • N999M5 • N777X100 • N964G0G53Z0D0 • N965M0 • && 10

  12. ;---SVERLO D12.7 1-7 OTV :8002T2D1 N2M6 N3G0G17G54G90X120Y0S150M3 N4Z50 N6G1Z10F700 N7F6M8 N8 MCALL CYCLE81(2,0,2,,15) N9 HOLES2 (0,0,120,0,22.5,8) N10 MCALL N963G0Z150M9 N999M5 N777X100 N964G0G53Z0D0 N965M0 ;---SVERLO D12.5 8-16 OTV :9002T2D1 N2M6 N3G0G17G54G90X-120Y0S150M3 N4Z50 N6G1Z10F700 N7F6M8 N8 MCALL CYCLE81(2,0,2,,15) N9 HOLES2 (0,0,120,180,22.5,8) N10 MCALL • N963G0Z50M9N999M5 • ;- • ZENKER D13 16 OTV • :9003T3D1 • N2M6 • N3G0G17G54G90X120Y0S150M3 • N4Z50 • N6G1Z10F700 • N7F15M8 • N8 MCALL CYCLE81(2,0,2,,13) • N9 HOLES2 (0,0,120,0,,16) • N10 MCALL • N963G0Z50M9 • N999M5 • N777X100 • N964G0G53Z0D0 • N965M0 • && • ;---RAZVERTKA D13.212 2 OTV • :9004T4D1 • N2M6 • N3G0G17G54G90X120Y0S80M3 • N4Z50 • N6G1Z10F700 • N7F9M8 • N8 MCALL CYCLE81(100,0,2,,14) • N9 HOLES2 (0,0,120,0,,2) • N10 MCALL • N963G0Z150M9 • N999M5 • N777X100 • N964G0G53Z0D0 • N965M30 • && 11

  13. РЕЖУЩИЕ ИНСТРУМЕНТЫ 1. СВЕРЛО ЦЕНТРОВОЧНОЕ 2. СВЕРЛО СПИРАЛЬНОЕ 12

  14. 3. ФРЕЗА КОНЦЕВАЯ 13 13

  15. 4. РАЗВЕРТКА 5. ЗЕНКЕР 14

  16. ПР КОНТРОЛЬ Цилиндрическая калибр-пробка • НЕ 1 3 2 • 1. Проходнаярабочаяповерхность • 2. Непроходнаярабочаяповерхность 3.Стержень 15

  17. ОХОРОНА ПРАЦІ Перед початком роботи: 1. Оглянутиверстат, перевіритинаявність масла по "глазкам" олієпоказників. Дверіелектрошафі пульта ЧПУ повинні бути закриті. 2. Без відповідної записи про працездатністьверстата КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ НА НЬОМУ РОБИТИ 3. Включитиверстат, перевіритивідсутністьтечі масла, показанняманометрів у гідравлічній системі, переміщення в "0" по осях іобертання шпинделя. 4. Перед завантаженнямінструментального магазину перевірити на блоках іоправленнях оцінки про атестацію У процесіроботи: Стежити за роботоюверстатайвідпрацьовуваннямпрограм. Про заміченінесправностізробитисоответсвующуюзапис у журналіексплуатаціїйповідомитиремонтну службу По закінченнюроботи. 1. Прибрати верстатвід стружки. 2.Протерти від масла й пили панелі оператора й пульта керування.3.Установити супортаверстата в середнєположенняїх ходу.4.Повідомити змінника про роботу верстата за зміну, а при несправностізаписати в журнал експлуатаціїзповідомленняммайстрові. 16
