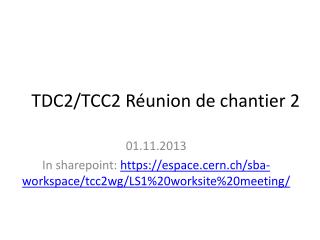

  1. TDC2/TCC2 Réunion de chantier 2 01.11.2013 In sharepoint: https://espace.cern.ch/sba-workspace/tcc2wg/LS1%20worksite%20meeting/

  2. Agenda • TCSC • Fuite vide • Zone stockage équipement vide • Cellule stockage TCSC au B.955 • Test Pratt retrait TCSC • Documentation • Planning • Echange QNL de TT20 • Film vision 360° • Visite Intégration • Proposition implantation rails Splitter • Proposition re-routing échelles a câbles • Logistique

  3. Fuite vide • Few days ago a new big leak in vacuum sector 2007 (where the collimators and the splitters are installed). I think we should do a leak detection before removing any equipment there. There are three different scenarios: • 1.       The leak is in the TCSC • 2.       Splitters -> No spare? Repair? • 3.       Chamber, bellow or pump. • In case the leak is located in one splitter we should know it ASAP. The splitters had already some leaks that were repaired with VacSeal. • The Telemax Robot is available for the leak detection on Monday

  4. Zone stockage équipement vide J. Ferreira

  5. Cellule stockage TCSC au B.955 A. Bouvard

  6. Cellule stockage TCSC au B.955 A. Bouvard

  7. Test Pratt retrait TCSC • \\cern.ch\dfs\Users\y\yseraphi\Public\Entrainement retrait TCSC

  8. Documentation • Impacts • Retrait TCSC :  37401 • Retrait 5 aimants (3 splitter et 2 MDLV) : 37405 • Vacuum : 37404 SVP rajouter les intervenants ! • EDH transport et stockage TCSC: • https://edh.cern.ch/Document/5469647 • https://edh.cern.ch/Document/5469673 • VIC demandée

  9. Planning (proposition)

  10. Aimants QNL a remplacer dans le TT20 PPG.21161 porte interzone à franchir maintenir ouverte durant l’opération Roulage coté Jura dans le TT20 Aimant QNL a remplacer Réinstallation de l’aimant neuf dans la foulée. Temps total de l’opération: 2-3jours Planification: Apres le retrait du TCSC (environ fin novembre) Transfert coté Jura à coté Salève. Chambre à vide à démonter.

  11. Film vision 360° • Version 4K très haute résolution pour machines performantes (poids 2Go) : http://www.digitalimmersion.fr/elements/cern/TDC2/CERN-TDC2-4K-V1.rar • Version HD moins qualitative mais plus rapide sur la majorité des machines (poids 684Mo) : http://www.digitalimmersion.fr/elements/cern/TDC2/CERN-TDC2-HD-V1.rar • Note : En cas de problème de lecture veuillez autoriser le dossier contenant les fichiers en vous rendant ici : http://www.macromedia.com/support/documentation/fr/flashplayer/help/settings_manager07.html

  12. Visite Intégration • But: définir les équipements installes le long du mur cote Jura. • \\cern.ch\dfs\Users\g\galleazz\Public\2013-10-28_CM • \\cern.ch\dfs\Workspaces\s\SBA\NORTH\TCC2\Photos\28_10_2013

  13. Proposition implantation rails Splitter • https://espace.cern.ch/sba-workspace/tcc2wg/LS1%20worksite%20meeting/Document%20Library/20131101/Rails%20MSSB.pptx

  14. Proposition re-routing échelles a câbles • But: ne pas superposer les échelles et les lignes CV (et donc avoir un accès facile aux vannes). • Cf. Presentation : https://espace.cern.ch/sba-workspace/tcc2wg/LS1%20worksite%20meeting/Document%20Library/20131101/Proposition_CC-TDC2_31-Octobre-2013.pptx

  15. Logistique • Matériel proposé par Yann: OK pour commande • Masques respiratoires: Dino a suffisamment de stock • Ecrans plombs: EN-STI va nous fabriquer les écrans suivants (1 cm Pb): • 5xL2000xH1900, 2xL800xH1900, 1xL800xH1900+2 rabats de L400 de chaque coté (cellule) • Caisses grillagées: 10 en stock au B.954
