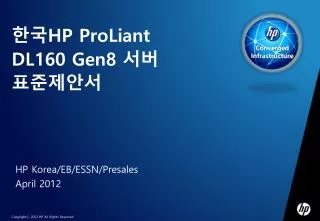

  1. ConvergedInfrastructure 한국HP ProLiantDL160 Gen8 서버표준제안서 HP Korea/EB/ESSN/Presales April 2012

  2. HP ProLiant DL160 Gen8 서버 HP ProLiant Gen8 Line up Why HP 서버 요약 사항 서버 아키텍처 HP Insight Management 솔루션 소개

  3. HP x86 PROLIANT 서버 라인업 • HP는업계 최고의 가장 광범위한 x86 서버 포트폴리오 라인업을 제공합니다 SL ML DL BL MATRIX 세계 최고 수준의 최첨단 데이터센터를 목표로 제작됨 원격 지사 사무실에 적합한 확장이 용이한 타워형태의 서버 효율성, 관리, 성능의 모든 기능을 만족시키는 다용도 랙에 최적화된 서버 모든 데이터센터에 시간, 공간, 전력을 절감시켜주는 입증된 박스 모듈식인프라스트럭쳐 Private 클라우드 서비스에 최적화된 진정한 컨버지드 시스템 New New New New New New 클라우드 라인업 시장의 표준을 규정짓는 업계 최초의 제품군 인텔/Amd타워, 랙타입 서버군 시장 점유율 1위 전세계 블레이드 시장 점유율 50% 이상 차지

  4. HP ProLiant 서버 대표 제품군 • HP ProLiant서버는 고객의 특정 요구사항과 환경에 적합한 다양한 서버를 제공하기 위해서 랙장착형, 타워형 그리고 블레이드 형태의 서버를 제공합니다. 서버 모델에 따라 단일 프로세서 모델부터 최대 8개의 프로세서 모델까지 제품군을 갖추고 있습니다. 프로세서로는 Intel Xeon 및 AMD Opteron이 탑재되며 Windows, Linux, Solaris 등의 OS를 지원합니다. HP ProLiant서버는 탁월한 성능과 유연성, 타의 추종을 불허하는 안정성, 고가용성, 간편한 관리성을 제공합니다. x86 아키텍처 공간활용, 유연성 및 관리성을 최적화한 블레이드 서버 모델 확장성 높은 타워 모델 랙에 최적화되어공간활용도가 높은 모델 900 series 300 series 4P Server 8P Server DL980 700 series 8P Server DL785 BL685c BL680c ML370 500 series 2P Server 100 series 4P Server DL580 DL585 300 series New New New DL380p Gen8 100 series New BL490c BL460c Gen8 BL465c ML350p Gen8 DL370 DL180 BL620c New ML150 ML110 DL160 Gen8 DL360p Gen8 DL BL DL ML ML310/ML330 BL495c BL280c BL2x220c DL120 DL320 HP ProLiant ML HP ProLiantDL HP ProLiantBL

  5. Converged Infrastructure HP Proliant DL 서버 포트폴리오 • HP는 전세계 랙 서버 시장의 리더로서 다양한 시장요구사항에 부합하는 가장 폭넓은 랙 서버 시스템 포트폴리오를 제공하고 있습니다HP x86서버인 ProLiant제품에는 Windows, Linux 운영체제뿐만 아니라 모든 이기종 가상화 솔루션 탑재가 가능한 서버를 제공하고 있습니다. DL580 G7 DL585 G7 DL380p Gen8 DL785 G6 DL980 G7 DL370 G7 DL160 Gen8 New New New DL320 G6 DL180 G6 DL165 G7 DL160 G6 DL160 Gen8 DL120 G6

  6. HP ProLiant DL 계열 서버 제품군 • 랙 장착에 최적화된 HP ProLiant DL(Density Line) 계열 제품군에는 확장성 특성에 따라 100/300/500/700/900 계열 서버들이 있으며 각 계열마다 지원되는 프로세서 사양과 메모리, 디스크 및 PCI 확장성에 따라 서버 제품이 구분 됩니다. New New New

  7. HP Proliant Gen8 서버의 주요 특장점 3D Sea of Sensors HP Smart Carrier FBWC Standard FlexFabric HP Smart Memory Intelligent Provisioning HP Smart Socket Active Health System HP Smart Update HP Agentless Management 메인보드 장애 요인을 사전에 예방 자동으로 Firmware/ Driver / Tool 을 업데이트 1600개의 파라메터로 백그라운에서 상시 모니터링 별도의 Agent를 OS에 추가 설치 없이 하드웨어 모니터링 HP만의 고효율 저전력 메모리 별도의 CD 없이 OS 및 Firmware / Driver 설치 FlexibleLOM 데이터 손실을 미연에 방지 하는 새로운 Drive Carrier 사용자 용도에 맞게 NIC Card를 마더보드에 탈 부착 차세대 CNA FCoE카드 내장 Sensor을 통해 3D로 에너지 사용량을 트래킹 최신 NAND 플래쉬 기반의 Cache 메모리

  8. DL160 Gen8 서버 개요 • HP ProLiant DL160 Gen8 서버는 1U의 Form Factor로 디자인 된 HP의 대표적인 x86 서버인 DL160 서버 시리즈의 최신 모델입니다. DL160 Gen8 서버는 HP 만의 독창적인 기술을 통하여 기존 서버대비 낮은 전력 소모, 더 높은 성능, 가용성 및 확장성을 제공합니다. 또, 새롭게 제공되는 Insight Online을 통하여 서버 장애 처리 및 이력 관리를 편리하게 제공합니다.HP DL160 서버의 엔터프라이즈급의 시스템 가용성과 관리성을 통하여 귀사의 IT 경쟁력을 강화시킬 수 있는 기회를 가지시기 바랍니다. • 1U Form Factor에 새로운 Sandy Bridge micro-architecture 를 지원하는 32nm 공정의 최신 인텔 Xeon E5-2600 시리즈 CPU를 2개 장착할 수 있습니다. • DL160 Gen8에서 지원하는 인텔 Xeon E5-2600 시리즈는 8/6/4/2코어를 지원하며, 최대 20MB의 L3 공유 캐쉬를 내장하여 CPU 성능이 비약적으로 증가하였습니다.. • Intel® C600 Chipset을 채용하였으며, 기존 CPU 보다 성능이 더 향상된 Dual High-Bandwidth QPI link 아키텍처와 메모리/IO 컨트롤러 일체형 구조로 인해 최고의 시스템 성능을 보장합니다. • DL160 Gen8 서버는 디스크,쿨링팬 등 주요 서버 구성 요소에 대해 이중화 및 Hot-Swap 기능을 제공하여 가용성을 높였습니다. • HP ProLiant Gen8 서버의 특징인 FlexibleLOM기술을 이용하여 기본 1GbE 4port 또는 10G 2port 등을 선택 장착이 가능하기 때문에 시스템 성능 및 활용도를 높여줍니다. • 새롭게 설계된 iLO및 통합 관리 솔루션을 통해서 기존 세대 서버대비 빠르고 편리한 관리 기능을 제공합니다.

  9. DL160 Gen8 서버 요약 사양

  10. HP ProLiant DL160 Gen8 전면부 LFF 모델 USB 포트 Drive cage ( 옵션 ) Power / Standby 버튼 LFF HDD UID LED 버튼

  11. HP ProLiant DL160 Gen8 후면부 PCIe슬롯 NIC 포트 iLO포트 파워 서플라이 USB 커넥터 Serial 커넥터 비디오 커넥터 FlexibleLOM슬롯

  12. DL160 Gen8 서버 내부 구조 파워 서플라이 쿨링 팬 메모리 DIMM 슬롯 Internal view I / O 슬롯 프로세서

  13. DL160 G6 과 DL160 Gen8 비교

  14. 서버 아키텍쳐 - 프로세서 프로세서 아키텍처 • Intel Xeon E5-2600(Sandy Bridge)는 32nm 공정으로 생산되는 Intel Xeon 5600(Westmere) 계열의 2 소켓 차기 프로세서의 모델입니다. Xeon E5-2600 은 기존의 Westmere에서 제공하던 Dual, Quad, Hexa-Core 뿐만 아니라, Eight-Core( 8Core) 까지 제공하는 Intel 의 차세대 기술입니다. • 프로세서 구조 • 종전 세대의 Xeon 대비하여 소켓당 core 개수가 최대 8개로 증가, 성능이 크게 향상되었으면서도 소모 전력은 그대로 이기 때문에 단위 전력당 성능( Performance/Watt )이 더욱 향상되었습니다. • 공유 L3 Cache 의 경우 종전 세대 Xeon 5600(Westmere)가 12MB였으나, Sandy Bridge는 최대 20MB로 증가 되었습니다. • Intel C600 칩셋 • 기존의 CPU 간의 하나의 QPI(QuickpathInterconnect Link)에서 두 개의 늘어났고, 기존 3개의 DDR3 채널에서 4개의 DDR3 채널로 확장 되었습니다. • 더 높은 대역폭과 줄어든 대기시간 특성을 가지는 메모리 컨트롤러가 내장된 구조로 프로세서당 32GB/s의 메모리 대역폭을 제공하고 각 프로세서당 QPI Link의 대역폭이 25.6GB/s에서 32GB/s로향상되었습니다. 전 모델 대비 80%의 성능향상을 제공합니다. • I/O Controller를 통해 PCI Express 3.0 인터페이스를 제공하여 기존의 PCI Express 2.0 보다 더 나은 I/O latency와 대역폭을 제공합니다 4DDR3 채널, 2개의 CPU QPI

  15. 서버 아키텍쳐 - 프로세서 • DL160 Gen8 서버 모델은 프로세서에 따라 아래 표에 나타낸 바와 같이 성능과 전력 소모 기준으로 크게 4분류로 구분됩니다. • 최대 메모리 속도는 해당 프로세서에서 지원할 수 있는 최대 속도이며 실제 속도는 메모리 구성에 따라 달라집니다. • Turbo Boost 지원 모드의 경우 3/3/4/4/5/5의 의미는 Active Core가 6/5/4/3/2/1 일 때 향상될 수 있는 Clock 속도의 단계를 나타냅니다. Turbo Boost는 최고 1600MHz의 속도까지 가능합니다.

  16. 서버 아키텍쳐 - Intel E5 프로세서 주요 특장점 • 32 nm 샌디브리지 마이크로 아키텍쳐를 채용 1 watt당 최고의 성능을 보여주는 차세대 CPU 입니다. • 인텔사의 어드밴스드백터익스텐션(Advanced Vector Extensions (AVX))기능이 추가되어 부동 소수점 계산을 필요로 하는 어플리케이션의 성능을 향상 시켜 주었습니다. • 인텔 터보부스트2.0 (Intel Turbo Boost 2.0) 기술은 향상된 CPU 터보 기능을 제공 합니다. • CPU당 통합된 40개의 PCI Express 3.0 라인이 대역폭의 증가와 I/O 지연을 개선 했습니다. • 고대역폭, 작은 I/O 지연, Bidirectional Ring Interconnector 기술은 20MB의 L3 접근 속도를 획기적으로 높였습니다. • 인텔사의 하이퍼트래딩(Hyper-Threading)기능은 CPU당 최대 16개의 ComputationalThread를 제공 합니다. • CPU에 집적시킨 메모리 컨트롤러는 최대 4개의 DDR3 채널을 지원하고 채널당 3개의 뱅크를 제공합니다. 46b 실제 메모리 어드레스를 지정할 수 있어 고용량의 메모리 사용을 가능 하게 해 주었습니다.

  17. 서버 아키텍쳐 - Intel E5 프로세서 기타 기능 소개 Intel Integrated I/O (Intel IIO) Intel Data Direct I/O • 기존의 IO Hub를 CPU에 직접시킨 Intel Integrated IO기술및 PCI –E 3.0이 적용 되었습니다. • I/O가 시스템 메모리를 거치지 않고 CPU의 캐시에 바로 쓰여지게 해서 기존 시스템에 비교해 30% 향상된 I/O 지연 현상을 개선하고 2배 이상의 I/O대역폭을 제공 하고 있습니다. Intel Advanced Encryption Standard Intel Trusted Execution Technology • 새로운 Intel AES-NI 인스트럭션은 데이터의 암호 복호화에 필요한 오버헤드를 효과적으로 줄여 더 빠르고 강력한 보안을 제공 합니다. • Intel TXT 기술 하드웨어 보안 솔루션으로써 프로세서, 칩셋, 바이오스 개선을 통해 최종적으로 정합성이 인정된 하드웨어 구성으로만 운영되게 소프트웨어적인 공격에 대응할 수 있는 환경을 제공 합니다.

  18. 서버 아키텍쳐- Intel E5 2600 와 Intel x5600 계열 기술 비교

  19. 서버 아키텍쳐 - Intel E5 2600 와 Intel x5600 계열 성능 비교 정수 계산 성능 측정 입니다. 기존 x5600에 비교해 69% 성능 향상을 보여 주고 있습니다. 부동소수 계산 성능 측정 입니다. 기존 x5600에 비교해 82% 성능 향상을 보여 주고 있습니다.

  20. 서버 아키텍쳐 - Intel E5 2600 와 Intel x5600 계열 성능 비교 TPC – E SQL OLTP Brokerage DB 성능 측정 • TPC-E는 증권사의 환경에서 데이터베이스 서버의 성능을 측정하는 지표로 초당 트랜잭션 (transaction / second)를 단위로 합니다 TPC – C Oracle OLTP Brokerage DB 성능 측정 • TPC-C는 데이터 베이스 서버의 온라인 트랜잭션 처리 환경을 구현해서 성능을 측정하는 지표로 초당 트랜잭션를 단위로 합니다. SAP 영업 및 물류 (SD) 성능 측정 밴치마크 • SAP Sizing 의 기본값이 되는 자료로 SD 사용자 수를 기준으로 측정 합니다.

  21. 서버 아키텍쳐 - Gen 8 서버 기능 및 장점 프로세서 가이드 • HP Smart Socket Guide : 쉽고 편리하게 프로세서를 설치 또는 관리를 할 수 있게 새로이 Gen8 서버에 장착된 CPU 장착 가이드 입니다. • 기존 장비에서 문제가 발생하기 쉬웠던 프로세서 설치 시 접점 불량이나 핀 손상을 사전에 예방할 수 있는 혁신적인 개선 사항 입니다. • CPU 장착 불량을 사전에 예방할 수 있어 서버관리에서 장애 요소를 줄이고 복구 시간을 줄일 수 있습니다. • 업계 최초로타 벤더와는 차별화된 개선 사항입니다.

  22. 서버 아키텍쳐 - 메모리 HPSmart Memory 특징 • HP의 엄격한 안정성 테스트를 통과하고, HP Proliant서버군 만을 위한 성능 튜닝이 완료된 HP Qualified Option으로 제공됩니다. • HP Smart Memory는 앞선 메모리 장애 검출 기능을 제공하여 불필요한 다운 타임을 줄여드립니다. • HP Smart Memory 는 최대 1600MHz 메모리 대역폭을 지원하여 이는 기존 1333MHz 대비 20% 향상되었습니다. • HP Smart Memory는 DDR3-1333 RDIMM이 산업 표준인 1.5V가 아닌 1.35V에서 운영이 되며, 이를 통해 동일 성능 하에서 타사 대비 약 20%의 전력사용량을 절감시켜 드립니다. • 최신 메모리 기술인 LRDIMM(Load Reduce DIMM)을 공식 지원합니다. • DL360p Gen8은 총 24개의 메모리 슬롯을 제공하여 기존 18개 대비 33% 더 많은 슬롯을 제공합니다. (1Processor 장착의 경우 12개 메모리 슬롯 사용, 2Processor 장착의 경우 24개 메모리 슬롯 사용) Intel Xeon E5-2600 Integrated Memory Controller HP Smart Memory

  23. 현재까지 계속 사용되어 온 대표적인 DIMM type은 크게 Registered 메모리(RDIMM)와 Unbuffered메모리(UDIMM)으로 구분됩니다. RDIMM 은 DRAM 칩에 메모리 컨트롤러와 연결되는 Register를 가지고 있으며, Register는 일종의 Pass thru Buffer 역할을 합니다. 메모리 컨트롤러는 Register에 명령어를 전달하고 Register는 명령어를 해당되는 DRAM 칩에 전달하는 방식으로 72bits 데이터가 직접적으로 DRAM 칩에 전달되는 것을 막기 때문에 신호 손실에 대한 위험이 적어서 메모리 버스에 더 많은 메모리 모듈을 연결할 수 있게 해 줍니다. Unbuffered메모리는 데이터 버스에 직접 연결되는 구조이기 때문에 신호 손실을 막기 위해 제한된 슬롯 개수만을 지원합니다. 서버 아키텍쳐 - 메모리 RDIMM과 UDIMM Dual Rank DRAM 칩 Single Rank DRAM 칩 Register Data Data Registered 메모리 연결 방식 72 bits (ECC) 72 bits (ECC) Register DDR3 메모리 U-DIMM - Unbuffered메모리 R-DMIM - Registered 메모리

  24. HP ProLiant Gen8 서버부터 장착이 가능한 Load Reduction 메모리 (LRDIMM)는, Register를 통해서 데이터를 전송하는 Registered 메모리(RDIMM)와는 달리 MB(Memory Buffer)이라는 별도의 칩을 통해 프로세서와 메모리 간의 로딩을 줄여 데이터 전송 시 버스의 부하를 절감하는 구조를 가지고 있습니다. 기존의 메모리 구조는 채널당 메모리 컨트롤러에서 허용하는 Rank가 8Rank로 메모리 용량에 한계가 있었습니다. 하지만 LRDIMM의 Memory Buffer는 부하 절감 구조를 통해 Rank Multiplication이 가능하기 때문에, 8Rank의 제약을 넘어 기존의 메모리 구조에 비해 더 많은 메모리 용량 탑재가 가능합니다. 메모리 간의 버스 절감 구조를 통해 LRDIMM은 2개의 CPU 사용시 최대 24개의 메모리 슬롯에 메모리를 장착 할 수 있습니다. HP에서 제공 되는 Quad Rank 32GB 메모리를 장착할 경우 최대 768GB 의 메모리 (32GB X 24DIMM = 768GB) 를 지원합니다. 서버 아키텍쳐 - 메모리 LRDIMM Registered DIMM Load Reduction DIMM LRDIMM 32GB 메모리

  25. 일반 DIMM 이 보통 1.5V 용인 반면, Low voltage DIMM 은 보통 1.35V 용이기 때문에 전력을 더 절감할 수 있는 특성이 있습니다. 하기 표는 일반적으로 사용되는 HP 서버용 메모리들의 DIMM 당 전력 소모량입니다. 서버 아키텍쳐 - 메모리 Low Voltage DIMM • 위에 갈색으로 표시된 DIMM 이 low voltage 용 DIMM 입니다. • 동일한 용량을 제공하더라도 일반적으로 low voltage 용 DIMM 의 전력 소모량이 더 낮음을 알 수 있습니다. • 하지만 low voltage DIMM 이라 할지라도 DIMM 당 제공 용량이 더 크다면 전력 소모도 일반 DIMM 보다 높게 됩니다. (위 예에서 4GB 1R용 DIMM 의 전력량이 4.4W 인 반면, 8GB 2R low voltage DIMM 은 5.0W 로서 더 높습니다.) • 새로 출시된 LRDIMM 의 경우, 기본적으로 1.35V 용이기 때문에 low voltage DIMM 입니다.

  26. HP ProLiantDL160 Gen8 서버와 같이 24개 메모리 슬롯을 제공하는 서버를 기준으로 했을 때, RDIMM과 LRDIMM은 서버에 장착된 24개의 메모리 슬롯을 모두 쓸 수 있는 반면에 UDIMM은 16개의 메모리 슬롯만 사용할 수 있습니다. RDIMM은 Advanced ECC와 Memory Mirroring, Memory Lockstep과 같은 메모리 보호 기능을 제공합니다. UDIMM은 작은 용량의 메모리를 장착할 경우 RDIMM보다 메모리 Latency가 작은 장점이 있어 성능 향상을 기대할 수 있으나, 용량의 제약이 있습니다. (단일 UDIMM 당 최대 용량은 8GB) RDIMM은 Enterprise급 Application 운영에 적합하고 UDIMM은 하드웨어 가용성에 덜 민감한 Scale Out 형태의 서버 운영에 적합합니다. LRDIMM 의 경우 서버 가상화나 DB 서버와 같이 메모리 용량을 많이 필요로 하는 경우에 적합합니다. 서버 아키텍쳐 - 메모리 주요 메모리 특성 비교

  27. 각 메모리 타입 별로 제공 가능한 성능 및 최대 용량은 다음과 같습니다. 일반적으로 Low voltage DIMM 의 성능이 Normal voltage DIMM 보다 낮으며, HP ProLiant Gen8 서버 기준으로 가장 좋은 성능을 내는 DIMM 타입은 Normal voltage RDIMM 입니다. 서버 아키텍쳐 - 메모리 메모리 성능 및 최대 제공 용량 * DDR3-1333 RDIMM의 경우 HP Smart Memory의 경우 1.35V 와 1.5V 공히 2DPC 에서 1333MHz, 3DPC 구성에서는 1066 MHz의 성능을 제공합니다.그러나 타 vendor 메모리의 경우 1.5V 메모리만 이러한 성능을 제공할 수 있습니다. ** LRDIMM 을 통해 Quad rank 임에도 채널당 3개 DIMM 장착이 가능합니다 (3DPC). HP Smart Memory 는 1.35V 용 메모리일지라도 3DPC 구성에서 1066 MHz 의 속도를 보장하지만, 타 vendor 메모리의 경우 1.5V 메모리만 이를 지원합니다. *** UDIMM의 경우에도 HP Smart Memory 기술을 통해 1.35V 메모리라도 2DPC 구성에서 1333MHz 의 속도를 지원하지만, 타 vendor 메모리는 1.5V 메모리를 사용해도 2DPC 에서 1066 MHz 까지 밖에 지원하지 못합니다.

  28. 서버 아키텍쳐 - 메모리 메모리 옵션 및 구성 유의 사항 • DL160 Gen8 서버는 R-DIMM 7종류와 U-DIMM 6종류, LRDIMM 1종류를 지원하고 모든 DIMM 은 혼용하여 사용할 수 없습니다. • U-DIMM을 사용할 경우 장착 가능 슬롯에 상관없이 최대 16개의 메모리를 장착할 수 있습니다. • 같은 메모리 컨트롤러에 다른 Rank를 가진 메모리를 혼용하는 것은 성능이 낮은 Rank 기준으로 저하되어 권장되지 않습니다. • Quad Rank 메모리는 상대적으로 소모 전력이 낮으며 같은 용량 및 전송속도를 가진 Dual Rank 메모리보다 성능이 우수합니다. • R-DIMM은 4GB/8GB/16GB 메모리 DIMM 옵션이 있으며 저전력 모델과 G7에 비해 성능이 20% 향상된 모델도 제공합니다. • LR-DIMM의 경우 32GB 메모리 DIMM 옵션만을 제공하며 Rank Multiplication로 인해 메모리를 24개의 모든 슬롯에 장착이 가능합니다. • U-DIMM은 2GB/4GB/8GB 메모리 DIMM 옵션을 제공하고 R-DIMM에 비해 더 낮은 대기시간과 파워 소모를 자랑하지만, 용량의 한계가 있습니다.

  29. HP ProLiant Gen8 서버에는 HP 만의 독자적인 스토리지 기술인 HP Smart Storage 가 도입되었습니다. HP Smart Storage 는 고객의 데이터 접근성 확보에 대해 기본적인 기술이며, 디스크를 관장하는 controller, 데이터를 보관하는 disk drive 및 disk enclosure, 그리고이들을 관리하기 위한 관리 솔루션으로 이루어져 있습니다. HP Smart storage 는 스토리지 인프라 관리를 보다 간편하게 해주고, 서비스 중에 발생할 수 있는 human error 를 줄일 수 있는 방안을 제시합니다. 또한 HP Smart storage 는 데이터의 가용성을 극대화하는 한편, 성능과 디스크 용량을 증대시키는 기술입니다. 서버 아키텍쳐 - 디스크 HP ProLiant Smart Storage • HP Smart Storage 기술은 • 데이터의 가용성을 향상시킵니다. • 서비스 중에 발생할 수 있는 error 를 줄여줍니다. • 성능과 데이터 보호에 대한 혁신 • 성능, 데이터 보호 및 복구에 대한 level 을 선택할 수 있습니다. • 모든 HP controller 에 대한 표준관리 도구 제공 • 사용하기 편리하고 일관된 UI 를 제공합니다. • End-to-end storage 솔루션 • HP Smart Storage 는 이 모든 것을 한데 묶어 제공합니다. • ProLiant 서버에서 DAS, NAS, SAN, Disk-based Backup 까지 관장합니다. SSD/IO Accelerator SmartDrive Array Configuration Utility (ACU) Smart Array Controller • Storage ecosystem은 controller, disk drive, disk enclosure 및 관리를 포함합니다.

  30. 전세계적으로 500만개 이상 판매된 HP Smart Array Controller 는고객 데이터를 보호하기 위한 각종 혁신을 거듭해 왔습니다. RAID 기술의 첫 도입, RAID 6/60 의업계 최초 상용화, array controller 를 위한 cache 기술 발표 및 이제는 업계에서 표준으로 자리잡은 FBWC (Flashback write cache) 기술 제공 등 숱한 기술 혁신을 이루었습니다. HP ProLiant Gen8 Smart Array 는기존 array controller 대비 2배의 성능 향상을 이루었으며, 최대 2GB cache를 제공함으로써 데이터 접근을 더욱 빨리 하고, rebuild time을 향상시킬 수 있습니다. 서버 아키텍쳐 - 디스크 Dynamic Smart Technology • 더 빨라진 데이터 접근 • 최대 2배의 성능 향상* • 2배 더 많아진 controller Cache (최대 2 GB 제공) • 데이터 증가 요구에 대한 지원 • 2배 더 많아진 Disk 지원 (최대 227개 연결 가능) • 데이터 유실 최소화 • FBWC (Flash Backed Write Cache) 기본 장착을 통해 더 길어진 데이터 보유 기간 제공 • 초기 setup 시간 단축 • Parity 초기화에 걸리는 RAID 구성시간을 기존 18 일에서 5 시간으로 줄여 95% 향상** • 관리편의성 제공 • 별도 제공되던 관리 툴인 HP ACU (Array Configuration Utility)를기본 내장하여 보다 추가 작업 필요 없이 직접 관리 가능 * 256KiB, Sequential write, RAID 5 with 15K SAS drives, performance will vary based on configuration ** HP R & D, Validation information TBD

  31. 기존 HP Smart array controller 대비 Gen8 용 controller는 성능과 디스크 용량 그리고 관리 솔루션 기본 탑재를 통해 사용자의 데이터를 보다 효율적으로 관리할 수 있도록 지원합니다. 새롭게 출시된 HP Smart array controller와 기존 controller와의 비교는 다음과 같습니다. 서버 아키텍쳐 - 디스크 Smart Array 개선 사항

  32. 신규 출시된 HP Smart array controller들의 상세 사양은 다음과 같습니다. Gen8 용 Smart Array controller는 FBWC를 기본 cache로 사용하며, controller 당 연결할 수 있는 disk 개수가 대폭 증가하였습니다. DL160 Gen8 모델은 기본적으로 Embedded SATA Controller를 내장하고 있으며, 아래의다른 Smart Array Card는 옵션입니다.Embedded SATA Controller는 Hot plug와 Smart Drive가 지원되지 않습니다. 서버 아키텍쳐 - 디스크 Smart Storage – Smart Array

  33. HPProLiant Gen8 서버를위해 새롭게지원되는 Smart Drive 는 개선된 객관적인 Icon Display를 통해서 디스크의 현 상태를 더욱 명확하게 전달하여 디스크의 관리의 편의성을증대시키고 장애에 신속하게 대처할 수 있습니다. 또한 디스크 드라이브에 Error가 발생했을 경우 생성되는 Error log의 저장 기능을 강화함으로써 전 세대 제품에 비해 더욱 더 많은 정보를 제공할 수 있습니다. 서버 아키텍쳐 - 디스크 Smart Storage – Smart Drive Online/Fault LED Activity ring Location backlight HPProLiant G7 이전에 사용되던 Disk carrier는 새로운 Gen8 server의 disk bay에 호환되지 않습니다. 강제로 Disk 장착 시, 새로운 기능은 물론 기존 기능들을 사용할 수 없으며, management tool에서 경고 메시지를 출력하게 됩니다.

  34. Gen 8 용 디스크는 더 작아진 Carrier 크기로 기존에 비해 동일 Form factor 에서 더 많은 디스크 장착이 가능합니다. 작아진 form factor 임에도 불구하고기존 디스크 보다 더 많은 정보를 제공하고, 부가적인 기능이 추가되었습니다. 서버 아키텍쳐 - 디스크 Old LFF Tray Old SFF Tray Smart Storage – Smart Carrier New SFF Tray New LFF Tray 신규디스크 Carrier • Black Box 기능 제공 • Smart Carrier에 내장된 NVRAM에 Log 저장 • Failure Information을 활용하여 더 빠른 장애 대응 가능 • 기록된 정보는 장애 분석 시에만 사용가능 • 설치, Predictive Fail, Drive Failure 등 Event Log 기록 • 총 4가지 Category의 Data 기록 • Main Record: Factory Test 결과, Last LED state sent to drive carrier • Controller Record: 추가 server 정보, controller 정보, RAID 세팅값, drive failure 코드 등 • Enclosure Record: 추가 backplane 정보, fan 상태, 온도 정보 등 • Target Record: Drive 정보, 위치 정보, last temperature, error 코드 등 5.34” 4.57” 4.29” New 7.2” 6.625” 4.15”

  35. 서버 아키텍쳐 - RAID 컨트롤러 FBWC의 성능 및 데이터 보존능력 • HP Smart Array RAID 컨트롤러에는 I/O 성능을 높일 수 있으면서도 추가로 더 많은 용량을 제공할 수 있고 반영구적으로 데이터를 보존할 수 있는 FBWC (Flash Backed Write Cache)를 지원합니다. • 기존 BBWC 옵션에 장착된 배터리를 통해 비정상적인 전원 종료에 최대 48시간 동안 Cache 데이터가 보존되는 데 비해, FBWC 옵션은 Flash memory를 이용하여 Cache 데이터를 보존하므로 추가 배터리 필요없이 반영구적으로 데이터 보존기간을 확장할 수 있습니다. • FBWC (Flash Backed Write Cache) 주요 기능 및 장점 • 배터리가 불필요한 Gen8 서버용 Smart Array Controller • 다음 3가지 옵션 제공 • 512MB FBWC 72-bit DDR2 • 1G FBWC 72-bit DDR2 • 2G FBWC 72-bit DDR2 • Flash memory 기술을 이용하여 배터리 없는 cache 제공 • 최대 2GB 까지 cache 확장 가능 • 기존 BBWC 의데이터 보존 능력이 2일 (48시간) 정도였던 것에 비해, 반영구적인 데이터 보존력 제공 • 손쉬운 설치 및 유지 보수

  36. 서버 아키텍쳐 - HP IO Accelerator 고객 애플리케이션 성능 향상을 위한 대안 HP ProLiant Gen8 서버는 고객 애플리케이션의 성능 향상을 위한 추가 도구로 IO Accelerator를 지원합니다. 고성능을 제공하는 SSD보다도 월등한 성능을 제공하는 IO Accelerator 를 이용하여 고집적/고성능의 디스크 인프라 환경을 제공합니다. • PCIe슬롯에 직접 연결되어 더 빠른 data access 제공 • SSD 보다 3 X 104이상 낮은 latency • 단일 카드로 SAN 환경과 동일한 성능 제공** • 145 K IOPs, 750 MB/s read, 550 MB/s read • 애플리케이션 성능 향상 • 9X improvement in DB queries/second over spinning drives*** • 4X performance at ½ the cost**** DL580 with 10 X 1.28TB MLC IO Accelerator running SQL server ** 640GB MLC IO Accelerator *** Answer.com running SQL server **** HP tests running 2 X DL580s, each with 10 X 1.28TB IO Accelerator

  37. 서버 아키텍쳐 - 디스크 지원 디스크 종류 • DL160 Gen8 지원하는 디스크 종류에 따라 2개의 서버 모델로 구분됩니다. • 디스크의 가용성과 성능 특성에 따라 Enterprise, Midline, Entry 디스크로 분류됩니다. SFF 모델 LFF 모델 * DL160 Gen8에 장착되는 디스크는 모두 hot-plug 디스크입니다.

  38. 서버 아키텍쳐 - 네트워크 FlexibleLOM • DL160 Gen8에서는 시스템 보드에 NIC가 고정되어 있지 않은, 보드에 탈착 할 수 있는 FlexibleLOM(Lan On Motherboard)를 내장하고 있습니다. • 장비 도입 시 고객의 환경에 적합한 솔루션을 제공 할 수 있습니다. (1G, 10G Ethernet / FCoE / Infiniband등 다양한 카드 지원) • Universal 타입으로 DL / ML / SL 등 동일 계열의 장비들끼리 서로 호환이 가능합니다. • DL160 Gen 8에서는 아래의 사양과 같은 3가지의 Adapter가 FlexibleLOM을 제공합니다 유연한 인프라스트럭쳐 연결을 제공 고객의 필요에 따른 Flexible한 네트워킹솔루션

  39. 네트워크 지원 PCI 카드종류 • DL160 Gen8 서버는 PCI 슬롯에 장착할 수 있는 다양한 옵션 네트워크 PCI 카드를 지원합니다. • PCIe방식의 네트워크 카드이며 모델에 따라 연결 Cable로 Copper나 Optic을 지원합니다. • Universal 타입으로 DL / ML / SL 등 동일 계열의 장비들끼리 서로 호환이 가능합니다.

  40. 전원공급기 지원 전원공급기의 종류 • DL160 Gen8 서버는 최대 94%의 전력 전환 효율 특성을 가지고 있는 고효율 전원 공급기를 지원하며, 500W Platinum 전원 공급기가 기본적으로 내장되어 있으며 460W, 750W Platinum Plus 전원 공급기를 지원합니다* • 최대 사양을 기준으로 고정된 대용량 전원공급기 대신에 서버 사양에 최적화된 전원 공급기를 사용하여 불필요한 전력 낭비를 방지할 수 있습니다. • 서버 모델에 상관없이 통일된 전원 공급기로 전원공급기 여유 파트를 적게 유지할 수 있는 운영상 장점도 있습니다. • DL160 Gen8 서버는 이중화된 전원공급기를 지원하지 않습니다. 750W AC 전원공급기 460W AC 전원공급기 500W 전원공급기 * 10G FlexibleLOM을 사용할 시엔 460W, 750W Platinum Plus 전원공급기가 필수 입니다.

  41. HP Insight Management 관리 솔루션 소개 HP iLO관리 엔진 (iLO Management Engine) 소개 HP 인사이트콘트롤(Insight Control) 소개 HP 인사이트 온라인 (Insight Online) 소개

  42. HP Insight Management 솔루션 소개 • HP는 이번 ProLiantGen8 신규 서버를 새롭게 디자인하면서 x86 시스템이 좀 더 지능적으로 작동될 수 있게끔 혁신적인 관리 솔루션을 적용했습니다. 시스템 초기 설치부터 혹시나 있을 장애 발생 이전/이후까지 최적의 운영 환경을 제공할 수 있도록 첨단 관리 기능을 탑재하였으며 스스로 치유하고 진단할 수 있는 획기적인 아키텍쳐를 채택 하였습니다. iLO관리 엔진 인사이트콘트롤 인사이트온라인 On Board On Premise Online 시스템 설치에 필요한 소프트웨어 및 펌웨어 업데이트 그리고 하드웨어 모니터링 솔루션을 프로세서에 내장했습니다 수천대의 시스템을 하나의 단일 콘솔로 통합하여 운영체제 배포 시스템 상태 및 전력 모니터링, 물리 머신 및 가상 머신 통합 관리 솔루션을 제공합니다 장비 이력 및 시스템 모니터링 / 서비스 계약 레벨 관리를 클라우드 기반의 포털 서비스를 통해 고객과 파트너사 엔지니어가 언제 어디서나 함께 관리할 수 있습니다.

  43. Insight Management 솔루션 소개 > iLO 관리 엔진 • HP ProLiant Gen8 서버에는 iLO관리 엔진 (iLO Management Engine) 프로세서가 내장되어 있습니다. 이제 사용자들은 최신의 iLO관리 엔진을 통해 종 전 제품에 비해 3배 이상 더 빨리 Gen8 시스템을 설치할 수 있으며 운영체제 작동 여부와 상관 없이 상시 1600 개 이상의 하드웨어 파라메터 값을 모니터링하여 항상 최상의 상태로 운영할 수 있습니다. Intelligent Provisioning Agentless Management Active Health System 더이상 별도의 CD 필요 없이 OS 및 Firmware / Driver 설치 별도의 Agent를 OS에 추가 설치 없이 하드웨어 모니터링 1,600개의 파라메터를 OS 와 상관없이 백그라운드에서 상시 모니터링 모든 ProLiant Gen8 계열 서버에 기본 탑재되어 제공 되는 기능

  44. Insight Management 솔루션 소개 > Insight Control 통합 관리 솔루션 – Insight Control HP 에서 제공하는 통합 관리 솔루션인 HP Insight Control 를 통해 대규모 엔터프라이즈 환경에서의 시스템들을 가장 손쉽고 편하게 통합 관리하실 수 있습니다. 크게 배포 / 관리 / 통제 / 최적화 4가지 기능을 통해 통합 콘솔 화면에서 손쉽고 강력하게 시스템을 통합 관리하실 수 있습니다. 배포 1:N 의 무인 응답 설치기능을 통한 서버 설치 관리 예기치 못한 서버의 다운타임을 77%까지 절감 로컬 콘솔이 필요 없는완벽한 원격 관리 솔루션 통제 한정된 데이터센터의 전력및 상면 리소스를 최적화 최적화 통합 관리 소프트웨어 – HP Insight Control

  45. Insight Management 솔루션 소개 > Insight Online 혁신을 거듭해 온 HP 온라인 서비스 HP 는 1997년 IT Resource Center에서 부터 현재 HP Insight Online을 서비스하기까지, 고객의 IT 자산의 모니터링 및 관리 서비스에 투자를 지속적으로 해왔습니다. 이제는 단순한 포탈과 서포트 센터의 형태가 아닌 클라우드 기반의 Insight Online를 통해서 HP만의 독특한 혁신적인 서비스를 경험하시길 바랍니다. 1997 June 2011 Apr 2012 Available now New HP IT Resource Center HP Support Center HP Insight Online 전형적인 질의/응답 게시판과 Knowledge Base 게시물 그리고 패치 및 소프트웨어 다운로드 링크 소개 기보유 또는 관심가는 시스템을 수동으로 등록하여 Q&A 게시물과 연동하거나 패치 또는 사용자 가이드 문서를 다운로드 자신의 시스템이 자동으로 등록되어 서비스 상태 / 장애 상황 / 계약 레벨 / 자산 인벤토리를 한 눈에 파악 www.hp.com/go/hpsc www.hp.com/go/insightonline

  46. Insight Management 솔루션 소개 > Insight Online 클라우드 기반 포탈 서비스 – Insight Online 이제 사용자들은 언제 어디서나 자신의 IT 장비들이 아무 문제 없이 작동되고 있는지 상시 모니터링이 가능하며 문제 발생시 자동으로 엔지니어가 출동하고 시스템의 원인 분석이 백그라운드로 같이 진행됩니다. 단순한 버그 / 패치 알림 그리고 천편 일률적인 원격 모니터링 서비스를 뛰어넘은 진정한 클라우드 기반 관리 서비스

  47. HP Enterprise Business. Outcomes that matter.
