Муниципальный контракт № 52 на проведение инженерных изысканий с целью восстановления русла, береговой и прилегающей территории р. Сайма в г. Мегионе.
E N D
Муниципальный контракт № 52 на проведение инженерных изысканий с целью восстановления русла, береговой и прилегающей территории р. Сайма в г. Мегионе.
EcoStandardgroupХолдинговая компания созданная в 1997 году, предоставляет широкий спектр услуг в области промышленного консалтинга, инженерных разработок, проектирования, охраны трудаи др.Офисы расположены в Москве,Санкт-Петербурге,Хабаровске и Южно-Сахалинске.Компания выполняет работы по всей территории России.Насегодняшний день в EcoStandardgroup работает более 150 сотрудников. В компании функционирует аккредитованный в РоссСтандарте собственный физико-химический испытательный центр.
EcoStandard:Мировой уровень услуг и знание специфики работы в России – залог гибкости, качества и скорости Предстроительная стадия проектирование Строительная стадия Функционирование и эксплуатация Инженерные изыскания Услуги в сфере экологии и проектирования Услуги по охране труда
EcoStandard: Перечень наших услуг Предстроительная стадия проектирование Строительная стадия Функционирование и эксплуатация Инженерно-геодезические Инженерно-геологические Гидрометеорологические Гидрологические Экологические Инженерные изыскания Экологическое сопровождение и аутсорсинг: - Разработка политики, инструкций, процедур - Нормирование (ПДВ, ПНООЛР, НДС) - Отчетность - Платежи Экологический мониторинг Экологический аудит Ввод в эксплуатацию - Сан.-эпид. исследования - Энергоаудит Прединвестиционная оценка (Due Diligence) ОВОС(EIA) ОВОСС (ESIA) ПМ ООС (Environmental Protection Requirements) Экологическое сопровождение и аутсорсинг: - Разработка политики, инструкций , процедур - Нормирование (ПДВ, ПНООЛР, НДС) - Отчетность - Платежи Экологический мониторинг Экологический аудит Производственный контроль СЗЗ Отчет об устойчивом развитии Энергоаудит Услуги в сфере экологии LEED, BREEAM, DGNB Проектирование и рабочая документация различных сооружений (линейные, площадные, карьеры строительных материалов, ТБО и т.д.) - Корректировка проекта - Контроль - Сопровождение - Исполнительная документация - Тех планы • - Обмерные работы • - Контроль осадок, деформаций • Обследования конструкций • Обследование оснований и фундаментов • - Составление тех.паспартов Проектирование
МК №52 Объект: река Сайма. Район работ: русло р. Сайма протяженностью около 10 км и прилегающую к ней территорию в пределах городской застройки (от истока в болоте у федеральной трассы Нижневартовск – Сургут до объездной дороги на СОТ «Обь»). Исследуемую территорию реки можно условно разделить на 4 участка: Уч.1 • Виды изысканий: • Инженерно-геодезические • Инженерно-геологические • Буровые работы • Лабораторные работы • Обустройство мониторинговых скв. • Геофизические исследования • Крыльчатка • Инженерно-экологические • Гидрометеорологические Уч.4 Уч.2 Уч.3
Инженерно-геодезические изыскания • Цель– получение сведений о планировки территории, с целью восстановления русла, береговой и прилегающей территории р. Сайма в г. Мегионе, которые должны служить важной частью исходных данных разработки проектной документации. • Основными задачами были: • Сбор и анализ исходных данных и архивных материалов; • Создание геодезической съемочной основы (около 14км.); • Выполнение топографической съемки участка М 1:500, объемом около 165Га; • Съемка и описание существующих подземно-наземных коммуникаций; • Сбор информации для семантики объектов; • Привязка морфостворов, инженерно-геологических и зондировочных скважин, геофизических профилей и ВЭЗ; • Итогом работ является получение топографо-геодезических материалов и данных о ситуации и рельефе выделенного участка работ.
Инженерно-геологические изыскания • Цель и задачи исследований: • получение данных об инженерно-геологических и гидрогеологических условиях участка; • выполнение необходимого и достаточного объема зондировочных скважин крыльчаткой и геофизических исследований; • определение и изучение физико-механических свойств грунтов и донных отложений; • корреляция всех видов геологических исследований для получения наиболее полной геологической характеристики района исследований; • составление прогноза возможных изменений инженерно-геологических условий; • выявление и описание опасных инженерно-геологических процессов и явлений; • рекомендации по дальнейшему использованию встреченных грунтов как основание будущих сооружений
Объемы и виды инженерно-геологических работ:
1. По результатам буровых работ в пределах исследуемой глубины (10,0-11,0 м) были вскрыты современные почвенные pIV, биогенные bIV и аллювиальные aIV отложения, а также современно-верхнечетвертичные аллювиальные aIII-IV отложения. 2. По результатам проведенных исследований выделено 20 инженерно-геологических элементов; ИГЭ – 1 (tIV) Насыпные грунты; ИГЭ – 2 (lgIII) Торф от слаборазложившегося и сильноразложившегося; ИГЭ – 3 (aIV) Глины легкие пылеватые, тугопластичные; ИГЭ – 4а (aIV) Суглинки легкие песчанистые, тугопластичные; ИГЭ – 4б (aIV) Суглинки легкие пылеватые и песчанистые, мягкопластичные; ИГЭ – 4в (aIV) Суглинки легкие пылеватые и песчанистые, текучие; ИГЭ – 5а (aIV) Суглинки тяжелые пылеватые, тугопластичные; ИГЭ – 5б (aIV) Суглинки тяжелые пылеватые, мягкопластичные; ИГЭ – 5в (aIV) Суглинки тяжелые пылеватые, текучепластичные; ИГЭ – 6а (aIV) Супеси песчанистые твердые; ИГЭ – 6б (aIV) Супеси песчанистые, пластичные; ИГЭ – 6в (aIV) Супеси песчанистые, текучие; ИГЭ – 7а (aIV) Пески средние, средней плотности, влажные и водонасыщенные; ИГЭ – 7б (aIV) Пески мелкие, средней плотности, влажные и водонасыщенные; ИГЭ – 8а (aIII-IV) Суглинки легкие песчанистые, текучепластичные; ИГЭ – 8б (aIII-IV) Суглинки легкие пылеватые и песчанистые, текучие; ИГЭ – 9 (aIII-IV) Суглинки тяжелые пылеватые, текучепластичные; ИГЭ – 10 (aIII-IV) Супеси песчанистые, текучие; ИГЭ – 11а (aIV) Пески мелкие, средней плотности, водонасыщенные; ИГЭ – 11б (aIV) Пески пылеватые, средней плотности, водонасыщенные. 3. По результатам лабораторных и камеральных работ были получены нормативные и расчетные показатели физико-механических свойств грунтов. 4. Для более точного расчленения инженерно-геологического разреза, наряду с буровыми работами, были выполнены геофизические исследования.
По результатам вертикальных электрических зондирований определены характерные значения удельных сопротивления основных типов грунтов в пределах исследованной территории и детализированы геологические разрезы.
Результатами георадиолокационного профилирования являются геофизические разрезы по профилям наблюдения, на которых были выделены: поверхность дна р. Сайма, донные отложения, торф. Результаты георадиолокации были вынесены на инженерно-геологические разрезы.
Заключение При проектировании и строительстве следует учесть: 1) Опыт строительства в рассматриваемом районе. При строительстве должны применяться методы работ, не приводящие к ухудшению свойств грунтов основания неорганизованным водоотливом и замачиванием, размывом поверхностными водами, промерзанием, повреждением механизмами и транспортом; 2) Предусмотреть водоотлив и мероприятия, обеспечивающие устойчивость стенок котлованов и сохранность естественного сложения грунтов под подошвой проектируемого фундамента; 3) Глубину сезонного промерзания и пучинистость грунтов; 4) Предусмотреть защиту свинцовых и алюминиевых оболочек кабеля, конструкций из углеродистой стали и бетонных конструкций от агрессивного воздействия грунтов и подземных вод; 5) Наличие в разрезе специфических грунтов (плывуны, тиксотропию, пучинистость, анизотропия свойств по глубине и простиранию и т.д.); 6) Наиболее развитое физико-геологическое явление на изучаемом участке - подтопление территории. По характеру подтопления территория является естественно подтопленной (СП 22.13330.2011 п. 5.4.8). 7) Получены физико-механические характеристики грунтов необходимые для принятия проектных решений и выбора типов фундаментов. 8) Деградацию береговой линии в результате: - естественных процессов выветривания; - несанкционированных строительных и земляных работ, организации свалок, организации сливов и других за частую стихийных антропогенных воздействий.
Инженерно-экологические изыскания При маршрутном обследовании береговой полосы реки Сайма осуществлен обход территории с целью уточнения ландшафтных условий, выявления возможных источников загрязнения почв, грунтов, донных отложений, поверхностных вод, атмосферного воздуха выявления фактических визуальных признаков загрязнения территории • Цель исследования: • Комплексное исследование компонентов окружающей природной среды; • Предварительный прогноз возможных неблагоприятных изменений городской среды при дальнейшем развитии негативных процессов, связанных с рекой Саймой; • Разработка рекомендаций по предотвращению дальнейшей деградации речной экосистемы . • Исследованию подвергались: • Почвенный покров на береговой территории р. Сайма; • Поверхностная вода из р. Сайма; • Донные отложения р. Сайма; • Атмосферный воздух на территории исследования;
Выводы: 1. На всем протяжении реки русло загрязнено отходами (Рис.1, Рис .2, Рис. 3); 2. Дно реки во многих местах заилено, бурное развитие водной растительности, активно протекает процесс эвтрофикации (загрязнение реки органическими соединениями); 3. Русло реки в верхнем течении в нескольких местах погребено под насыпями промышленных площадок без должной организации работы искусственных водопропускных сооружений (отсутствуют, заилены или проложены ниже/выше основного потока воды). Водопропускные трубы, захламлены бытовым мусором на 20-60%; 4. В верхнем и среднем течении реки из жилых балков и домов, стоящих по руслу или на прилегающей территории идет постоянное поступление хозяйственных бытовых сточных вод. также повсеместно в пределах городской черты в реку наблюдаются выходы производственных дренажных труб и траншей, через которые происходит периодический сброс неочищенных ливневых и производственных сточных вод; 5. В среднем течении реки, в центре городской застройки русло сегментировано на ряд озероподобных проточных частей с большими водными пространствами на которых отчетливо наблюдается «цветение» поверхности воды. Рис.1 Рис.2 Рис.3
Инженерно-гидрометеорологические изыскания Виды работ: В состав инженерно-гидрометеорологических изысканий на участке работ были включены: - сбор, анализ и обобщение материалов гидрометеорологической и картографической изученности территории; - сбор материалов предшествующих инженерных изысканий; - сбор материалов по гидрологическому режиму изучаемых водных объектов, а также по постам-аналогам; - изучение опасных гидрометеорологических процессов и явлений; - рекогносцировочное обследование водосбора и русла реки Сайма в районе участка изысканий; - гидроморфологическое описание участка; - разбивка и нивелирование морфометрических створов; - установление меток высоких и других характерных уровней воды прошлых лет; - промеры глубин в русле р. Сайма; - измерение расхода воды; - определение уклонов поверхности воды; - отбор пробы воды на химический анализ; - фотографирование в ходе обследования р.Сайма; - систематизация собранных материалов и данных наблюдений; - составление климатической характеристики района изысканий; - определение расчетных гидрологических характеристик; - написание технического отчета. Рисунок – Водосбор реки Сайма и назначенные расчетные створы
К опасным природным гидрометеорологическим явлениям, в районе изысканий, по данным ФГБУ «Обь-Иртышское УГМС» относятся: очень сильный ветер; сильная метель; очень сильный снег; очень сильный дождь; сильный мороз; аномально холодная погода; сильная жара; аномально жаркая погода. Описание этих явлений приводится в разделе 3.2. технического отчета по инженерно-гидрометеорологическим изысканиям. Гидрологический режим реки Саймы «Река Сайма» фактически не является рекой, а представляет собой систему прудов, соединенных руслом в городской черте и пойменную протоку Оби на устьевом участке. В результате обследования Саймы были выделены три участка с различными гидрологическими режимами и условиями формирования стока. Первый участок - верховья реки от истока до улицы Кузьмина. Максимальные уровни воды определяются расходами воды весеннего половодья Саймы . Русло на данном участке представляет собой канаву – сильно засорено.
Второй участок - от улицы Кузьмина до улицы Губкина. Сайма на данном участке представляет собой систему прудов соединенных между собой руслом. Русло сильно засорено и местами проходит в трубах и коллекторах. Гидрологический режим нарушен - уровни воды зависят от режима наполнения и сработки прудов через водопропускные сооружения..
Третий участок - устьевой, расположен ниже улицы Губкина. Максимальные уровни воды Саймы а данном участке являются максимальными уровнями реки Обь. Расчетные значения максимальных уровней приведены в техническом отчете.
При принятии проектных решений следует учесть: • Русло Саймы сильно засорено и на многих участках проходит через водопропускные сооружения (трубы, коллекторы), которые тоже засорены и не обслуживаются. В связи с низкой пропускной способностью этих водопропускных сооружений сток водотока замедлен, происходит затопление и заболачивание вышерасположенных территорий. Рекомендуется возведение регулируемых водопропускных сооружений (с затворами); • 2) Вдоль русла Саймы в пределах городской черты, при обследовании обнаружено более десятка сточных труб, принадлежность которых установить не удалось. Необходимо обратить внимание и, при необходимости, принять меры, направленные на очистку поступающих хозяйственных стоков в русло; • 3) После производства строительных работ по благоустройству береговой территории, следует предусмотреть мониторинг за состоянием русла и водопропускных сооружений;
Общие выводы: • 1. При проектировании и строительстве следует: • Предусмотреть водоотлив и мероприятияобеспечивающие устойчивость стенок котлованов и сохранность естественного сложения грунтов под подошвой проектируемого фундамента; • предусмотреть защиту свинцовых и алюминиевых оболочек кабеля, конструкций из углеродистой стали и бетонных конструкций от агрессивного воздействия грунтов и подземных вод; • наличие в разрезе специфических грунтов (плывуны, тиксотропию, пучинистость, анизотропия свойств по глубине и простиранию и т.д.); • 2. Наиболее развитое физико-геологическое явление на изучаемом участке - подтопление территории. По характеру подтопления территория является естественно подтопленной (СП 22.13330.2011 п. 5.4.8). • 3. Происходит деградация береговой линии в результате: • - естественных процессов выветривания; • несанкционированных строительных и земляных работ, организации свалок, организации сливов и других за частую стихийных антропогенных воздействий. • 4. Река не проточная и не будет проточной без дополнительных проектных решений. • 5. Общая экологическая обстановка на всем протяжении реки неблагоприятная: • Исток реки находится на территории загрязненной нефтепродуктами; • На всем протяжении река и ее берега загрязнены отходами; • Дно реки во многих местах заилено, бурно развита водная растительность, активно протекает процесс эвтрофикации. • В верхнем и среднем течении реки из жилых балков и домов, стоящих по руслу или на прилегающей территории идет постоянное поступление хозяйственно-бытовых сточных вод. • 6. В связи с низкой пропускной способностью водопропускных сооружений по руслу реки сток водотока замедлен, происходит затопление и заболачивание вышерасположенных территорий.
На основании выполненного комплекса инженерных изысканий можно предложить следующие варианты проектов благоустройства Участок 1 • Организация котлована-отстойника • Откопка котлована-отстойника севернее шоссе Сургут-Нижневартовск. Ориентировочные параметры котлована: 10м на 3м, глубиной до 2м, с укреплением берегов от оползания. При таком варианте обязательна организация системы очистки и отведения скапливающейся воды в р.Мега. • Ориентировочный объем вывозимого материала до 70м3. • Оценочная стоимость проектирования 5млн.руб. • Очистка • Очистка территории от мусора, его вывоз и складирование. Ориентировочные объемы вывозимого материала до 3м3. • Оценочная стоимость проектирования с реализацией до 0,7млн.руб. Уч.1
Участок 2 Участок 3 • Засыпка • Предварительный вывоз слабых грунтов, выторфовка. • Засыпка осуществляется привозным грунтов в объеме около 90м3. • Разведка месторождений необходимого грунта • Озеленение вновь образованной территории до 60Га, либо оформление и разбивка ее под застройку. • Ликвидация реки. Заключается в переводе речного потока в подземный коллектор в пределах всей городской застройки с формированием на поверхности новых участков городской застройки и рекреационных зон. • Оценочная стоимость проектирования • от 4 до 9 млн. руб. • Очистка • Очистка территории от мусора. Ориентировочные объемы вывозимого материала до 8м3. • Выторфовка участков с постоянным проявлением подтопления • Планировка территории, ориентировочный объем материала до 20м3. • Озеленение и облагораживание территории. • Оценочная стоимость проектирования • от 1,5 до 9,5 млн. руб. • Очистка русла • Очистка русла с дноуглублением (до 1м) и вывозом иловых отложений ориентировочный объем до 25м3. • Планировка береговой полосы с озеленением, укреплением берегов, созданием развитой зоны отдыха. Ориентировочный объем привозимого материала для осуществления планировки до 40м3. • Расчистка и восстановление гидротехнических участков с реконструкцией мостовых переходов, в юго-восточной части с организацией защитных сооружений от нагонной волны и затопления берегов во время половодья р. Мега и р. Обь. • Разработка систем мониторинга состояния исследуемой территории для поддержания реки и ее береговой полосы в надлежащем состоянии. • Оценочная стоимость проектирования • от 2 до 12 млн. руб. Уч.2 Уч.3

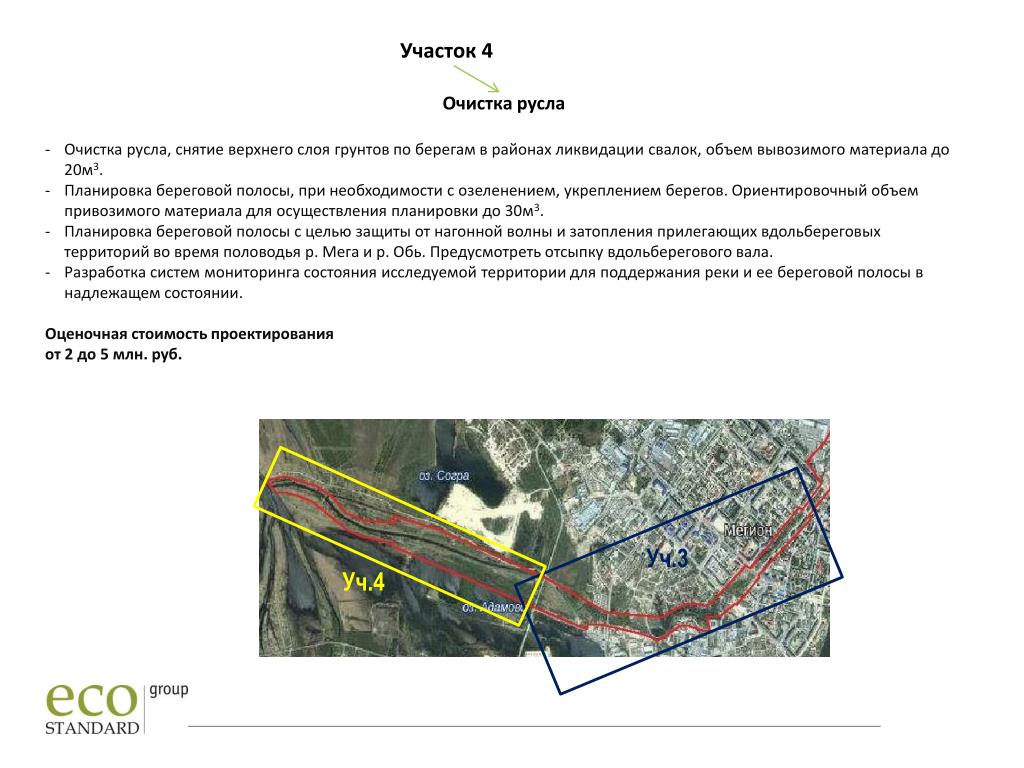

Участок 4 • Очистка русла • Очистка русла, снятие верхнего слоя грунтов по берегам в районах ликвидации свалок, объем вывозимого материала до 20м3. • Планировка береговой полосы, при необходимости с озеленением, укреплением берегов. Ориентировочный объем привозимого материала для осуществления планировки до 30м3. • Планировка береговой полосы с целью защиты от нагонной волны и затопления прилегающих вдольбереговых территорий во время половодья р. Мега и р. Обь. Предусмотреть отсыпку вдольберегового вала. • Разработка систем мониторинга состояния исследуемой территории для поддержания реки и ее береговой полосы в надлежащем состоянии. • Оценочная стоимость проектирования • от 2 до 5 млн. руб. Уч.3 Уч.4
Заключение • В результате очистки русла реки необходимо предусмотреть вывоз и утилизацию отходов и загрязнённых грунтов на площадку ТБО . • Ориентировочная стоимость изысканий и проекта под площадку (до 2 площадок исследований)ТБО около 7,45млн.руб. и по одной выбранной площадке 4,9млн.руб. • Ориентировочный объем загрязнений с учетом несанкционированных свалок для оценки вывоза и утилизации материала (в том числе иловые отложения, загрязненные грунты, техногенный материал) составляет: • 1 часть до 5м3., с организацией резервуара отстойника вдоль шоссе Сургут-Нижневартовск до 70м3. • 2 часть до 8м3. • 3 часть более 25м3. • 4 часть до 20м3. • Комплексный проект с детальной проработкой каждого из предложенных вариантов реабилитация реки. Заключается в расчистке (от наносов и захламленности), восстановлении (обеспечение достаточного водного режима, установка новых и реконструкция существующих водопропускных сооружений, прекращение канализационных сбросов и организация очистки ливневых вод, и др.) либо засыпки русла реки на протяжении от истока до объездной дороги на СОТ «Обь» с организацией водно-прибрежных рекреационных зон в пределах городской застройки. • Оценочная стоимости около 18 млн. руб. • По опыту работ стоимость реализации проекта составляет от 5 до 8 стоимостей проектирования.
11 Спасибо за внимание Контактные лица: Серов Михаил Александрович e-mail: ms@ecostandard.ru, тел: (495) 229-14-92 Федоров Данила Константинович e-mail: fd@ecostandard.ru,тел: (812) 494-07-30; 89117555820
