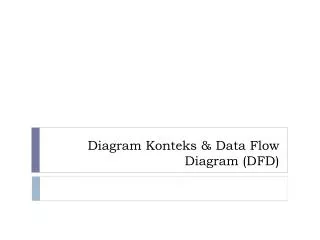

  1. Diagram Konteks & Data Flow Diagram (DFD)

  2. Diagram Konteks • Konteks Diagram (SCD) dalam rekayasa perangkat lunak dan rekayasa merupakan diagram yang mewakili para aktor di luar sistem yang dapat berinteraksi dengan sistem . Diagram ini juga memberikan pandangan sistem yang bersifat perangkat lunak secara keseluruhan baik input atau output yang di hasilkan oleh sistem

  3. Diagram KonteksSistemInformasiPerpustakaan SistemInformasiPerpustakaan Biodata Data Buku Laporan Anggota Laporan Buku Laporan Peminjaman Anggota Katalog Buku Kartu Anggota KepalaPerpustakaan Supplier Buku Data Buku

  4. Data Flow Diagram(DFD) • Sebuah data flow diagram (DFD) adalah representasi grafis dari "aliran" data melalui sistem informasi . DFDsjuga dapat digunakan untuk visualisasi dari pengolahan data (desain terstruktur). • Sebuah DFD tidak memberikan informasi operasi secara berurutan atau paralel. Oleh karena itu sangat berbeda dari suatu flowchart. • Penjabaran secara detail dari Diagram Konteks

  5. Komponen DFD

  6. Level DFD • DFD Level 0 adalah penjelasan Proses yang terjadi pada Sistem yang di bahas • DFD Level 1 adalah penjelasan Detail dari masing-masing proses DFD pada level 0 • Dst….

  7. Kondisi salah pada DFD • ProsesbertemuProses • Terminator bertemu Terminator • Terminator Bertemu Storage
