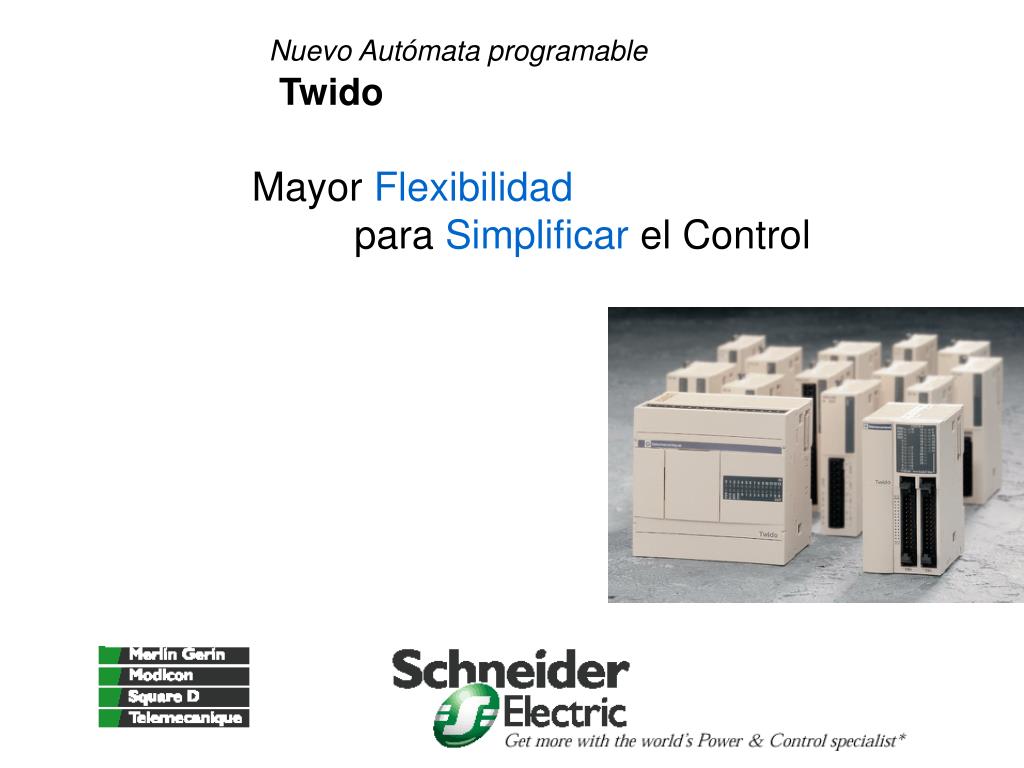

  1. Nuevo Autómata programable Twido Mayor Flexibilidad para Simplificar el Control

  2. Autómata programable Twido mayor Flexibilidad para Simplificar el Control • Porque su aplicación es única, Schneider Electric le ofrece usar la única solución • Schneider Electric desarrollóTwido, un nueva serie de autómatas programablescon gran flexibilidad que le permitirá a usted realizar la aplicación de control acorde a sus necesidades, otorgándole exactamente lo que su aplicación requiere • Hay una solución TwidoSencilla y Económica para la automatización de instalaciones industriales simples y de máquinas pequeñas

  3. Autómata programable Twido mayor Flexibilidad para Simplificar el Control • Twido, Compone la Solución Correcta para sus requerimientos • Compacto o Modular, un doble rango • Una máxima Flexibilidad • Fluye hacia sus necesidades • Twido, Hace su vida Fácil • Fácil de aprender • Fácil de instalar • Fácil de cablear • Twido, Asegura su Futuro • La elección correcta hoy, una fuerte garantía para mañana • Permite ahorrar tiempo y dinero • A nuevo autómata programable dentro de Schneider Electric

  4. Twido esCompactoListo para usar • Un autómata Todo en uno • fuente de alimentación + procesador + E/S • pocos códigos, fácil de solicitar • Bajo costo, sin funciones que no se necesitan • Fácil de aprender • kits de autoaprendizaje • e-learning • fácil programación

  5. Twido esModularPara aumentar la eficiencia de las máquinas • Componga su propio autómata con la gran Flexibilidad que otorga Twido • Una amplia selección de módulos de extensión de E/S y modulos opcionales • Fácil de instalar • Extremadamente compacto, siempre hay espacio suficiente para Twido(un autómata de 40 E/S es tan grande como una tarjeta de crédito) • Fácilmente ensamblable con algunos clicks, no se necesita destornillador • Fácil de Cablear • Dentro o fuera de un tablero, con todas las posibilidades de cableado, E/S remotas, • Ahorro de tiempo y aumento de la fiabilidad

  6. Modular • Suma a lo anterior • tamaño muy pequeño, • flexible, • fácil de cablear Un grupo de opcionales Una amplia gama de extensiones de E/S Un solo Software Twido, el beneficio de dos estilosdentro de un mismo rango • Compacto • Fácil de pedir, • Fácil de usar, • Bajo costo

  7. Twido, configuraciones típicas desde 10 hasta 100 E/S 40+ 20+ TWIDOS MODULARES 3 3 niveles de configuración 24+ extensiones 20+ 2 ExtendibilidadTamaño de memoriaFunciones integradas 10 16 1 TWIDOS COMPACTOS 10 E/S 100

  8. Módulos de 14 E/S disponibles ! Posibilidades de cableado únicas ! Analógicos Mixto E S E Mixtos S Bornera a resorte Conector Borneras extraíbles Twido, una gran variedad de Módulos de Extensión de E/S 32 24 Digitales 16 8 321

  9. 70mm 60mm 90mm 85mm 105 mm para 10 E/S 135 mm para 16 E/S 165 mm para 24 E/S Compacto :80 mm para 10 E/S 80 mm para 16 E/S 95 mm para 24 E/S(alimentación 220 VCA) Twido, un pequeño tamañopara instalar en espacios reducidos Superficie ocupada en el tablero:- 37 %

  10. 70mm 70mm 90mm 90mm Extensión: 18mm, 24mm o 30mm Compacto :80 mm para: 10 & 16 E/S 95 mm para 24 E/S Twido, un tamaño muy reducido como 2 veces más pequeño con bases Modulares 70mm 90mm Modular : 36 mm para 20 E/S con conector 48 mm para 20 E/S con bornera 48 mm para 40 E/S con conector Superficie ocupada en el tablero:- 66 %

  11. Necesita un módulo adicional opcional en la izquierda ! Emplazamiento para El 2º puerto serie opcional Memoria backupy/o reloj de tiempo real opcionales Twido, autómatas equipados a pleno Compacto Modular Toma Terminal (RS485, miniDin) Ajuste analógico (potenciómetro integrado o E en tensión de ajuste externo)

  12. Twido, E/S digitalesamplias posibilidades de elección por tipo, número y cableado • 8 E • 4 E, 4 S Relé • 8 S Relé (2A) • 8 S Transistor (0,3A) • 16 E • 16 S Relé (2A) Borneras extraíbles • 16 E • 16 S Transistor (0,3A) • 32 E • 32 S Transistor(0,1A) Conector • 16 E + 8 S Relé (2A) Bornera A resortes

  13. Twido, E/S analógicas amplias posibilidades de elección por tipo, número y cableado • 4 módulos, • 12 bits de resolución, borneras extraíbles 2 S0 … 10 VDC 4 … 20mA 2 E 0 … 10 VDC 4 … 20mA - 2 E termocupla K, J, TPT100 3 fils - 1 S0 … 10 VDC 4 … 20mA 1 S 0 … 10 VDC 4 … 20mA 1 S 0 … 10 VDC 4 … 20mA Mixtos S E Borneras extraíbles

  14. Twido, Visualizador para ajustes • Como opcional, un pequeño display, sin programación permite: • visualizar el estado del autómata y la versión de OS: • NCF, STP, RUN, ERR • provee acceso a datos de la aplicación (display & modificación): • %I %Q %IW %QW %M %MW %S %SW %KW %X %C %TM %R %SBR %FC %VFC %PLS %PWM %MSG %DR %INW %QNWvalores actuales, presets, umbrales • configuración de los puertos serie • protocolo & dirección • fecha y hora • si el opcional reloj calendario está disponible • las modificaciones (con 4 teclas)pueden ser deshabilitadas por la aplicación

  15. Twido, Opcionalespara adicionar funcionalidades • Existen 1 o 2 emplazamientos en las diferentes bases Twido, que permiten al usuario: • adicionar un reloj calendario • adicionar una memoria de backup para facilitar el manejo de la aplicación (incluyendo la actualización remota sin herramientas adicionales) • 32KB EEPROM • aumentar la memoria de la aplicación hasta 64KB • También con la función backup • Solo para los Modulares que admiten 7 extensiones de E/S • memoria de la aplicación: • gran flexibilidad dada por un manejo dinámico de la memoria de la aplicación: el usuario decide como comparte la memoria entre datos y programa • especialmente importante cuando se requiere almacenar datos

  16. Twido, Comunicaciónabierto a comunicaciones múltiples simultáneas • un puerto RS485 miniDIN en cada base Twido (Compacto o Modular) • Toma Terminal (para programar) • Configurable también como • MODBUS Maestro, MODBUS esclavo • ASCII, • E/S remotas (bases Twido, usadas com E/S o autómatas) • un 2º puerto serie opcional puede adicionarse a todas las bases (excepto 10 E/S) • RS485 miniDIN, RS485 a bornera o RS232C miniDIN • gracias a un pequeño adaptador para los Compactos • mediante un módulo opcional en los Modulares • soportan los mismos protocolos que el 1º puerto, excepto la programación

  17. Twido,cómo y dónde adicionar el 2º puerto serie: Opcional para bases Compactas Un módulo de comunicaciónpara las bases Modulares

  18. XBT-N4 Twido, Comunicaciónalgunas configuraciones Dispositivos Modbus esclavos Adquisición de datos (PCIM) Y Modbus Maestro! • E/S remotas & PLCs • 7 estaciones, 50m • rápido & synchronized • facil de usar

  19. 3 2 Twido, Contaje/ Movimiento • 10 16 + de 24 + de 20 + de 20 + de 40 • Hasta 5 KHz • Contaje • Descontaje • Hasta 20 KHz • Contaje/ Descontaje • Frecuencímetro • 2 salidas, hasta 5 KHz • PLS • PWM

  20. 1 2 Twido, Contaje/ Movimiento • 10 16 + de 24 + de 20 + de 20 + de 40 • Hasta 5 KHz • Contaje • Descontaje • Hasta 20 KHz • Contaje/ Descontaje • Frecuencímetro • 2 outputs, up to 5 KHz • PLS • PWM

  21. Twido, Contaje/ Movimiento • 10 16 + de 24 + de 20 + de 20 + de 40 • Hasta 5 KHz • Contaje • Descontaje • Hasta 20 KHz • Contaje/ Descontaje • Frecuencímetro • 2 salidas, hasta 5 KHz • PLS • PWM

  22. Twido, Características de las CPU’s Comuni- caciónModbus M/E AsciiE/S remotas Contaje y posicionamiento Posibilidades de extensiónnb E/S Memoria y Reloj calendario PLS / PWM 5 khz 20 khz 32Kb/64Kb 2500/9000 inst. 40 7 20 => +de 200 3 1 1 2 2 2 Backup & reloj cal. óextension, backup Y reloj cal. 3 niveles de configuración Backup & reloj cal. 1 1 1 1 20 4 24 => 88 2 2 2 32K 2500 inst. 2 posibilidad de expansión memoriafunciones integradas 3 1 0 Backup ó reloj cal. Backup ó reloj cal. 16 10 32K 2500 inst. 1 1 1 3 1 0 Backup ó reloj cal. 1 10K 800 inst.

  23. Raíces del TSX Nano PL7 07 Mismo lenguaje Mismas instrucciones Importación ASCII de la aplicación y en adición … Windows 98SE, 2000 evoluciones en el manejo del hardware evoluciones en la ergonomía Twido,Software de programación

  24. Twido, Ejemplos de configuraciones (1/4) 80 mm x 90 mmx 70 mm Alimentación 110-220 VCA 9 E (24V) 7 S relé (2A) visualizador reloj calendario aplicación de 32K (~2500 inst) Códigos: TWD LCAA 16 DRFTWD XCP RTC TWD XCP ODC

  25. Twido, Ejemplos de configuraciones (2/4) 145 mm x 90 mmx 70 mm Alimentación 110-220 VCA 14 + 8 + 4 = 26 E 24V 10 + 4 = 14 S Relé Reloj calendario Aplicación de 32K (~2500 inst) 2 puertos serie RS485 - 1 paera Magelis, - 1 para Altivar Códigos: TWD LCAA 24 DRFTWD DDI 8 DT TWD DDM 8DRT TWD XCP RTCTWD NAC 485D

  26. Twido, Ejemplos de configuraciones (3/4) 120 mm x 90 mmx 70 mm Alimentación 24 VDC 12 + 16 = 28 E 24V 6 + 16 = 22 S Relé 2A 2 salidas PWM 2 entradas termocupla K 1 salida analógica 0...10V Reloj calendario Ampliación de la memoria de la aplicación a 64Kb con backup

  27. Cableado directo a sensores y actuadores Kit Telefast (cable + base) TeSys Twido, Ejemplos de configuraciones (4/4) 132 mm x 90 mmx 70 mm(sin Telefast) Alimentación 24 VDC 24 + 32 = 56 E 24V 16 + 16 + 16 = 48 S Tr 0,3A o Relé (Telefast) 1 contador/descontador 20KHz, con 2 S reflejas 2 E de captura Aplicación de 32Kb
