Presentation Transcript

Развитие и тенденции в мировом производстве биотопливных гранул


The andritz group
The ANDRITZ GROUP производстве биотопливных гранул

Обзор

2


Профиль компании производстве биотопливных гранул

Лидер мирового рынка во многих областях бизнеса

3


Andritz

Гидростанции производстве биотопливных гранул

ANDRITZ

Технологии производства возобновляемой энергии

Производство энергии из биомасс

Производство жидкого биотоплива

Производство

твердого биотоплива

Производство энергии из отходов

4


Производство твердого биотоплива

Технологии производства возобновляемой энергии

  • ANDRITZявляется мировым лидером в области гранулирования, оборудованием которого оснащены около 350 заводов.

  • Характеристики биомасс и система сжигания топлива тщательным образом изучаются в процессе подготовки спецификации завода по производству гранул с целью получения наиболее эффективного и высококачественного производственного процесса. В зависимости от этих факторов, технологический процесс может включать оборудование для предварительной обработки, удаления посторонних примесей, удаления влаги, гранулирования и управления процессом.

5

5


Почему гранулы биотоплива?Почему нужно гранулировать древесину/биомассы?

Увеличение плотности

  • Плотность опилок - около 125 кг/м3

  • Плотность гранул - около 650 кг/м3

    Облегчение и упрощение транспортировки / Возможность экономии энергии

  • Гранулы могут храниться в силосах

    Однородность топлива = Стабильность сжигания

  • Гранулы имеют стабильную теплотворную способность

  • Гранулы имеют стабильную влажность (8-10%)

    Уменьшение дополнительных затрат на котельную установку для

    сжигания гранул

  • При небольших дополнительных затратах могут использоваться существующие котлы, работающие на угле.

    Уменьшение расходов на транспортировку

  • Высокая плотность = больший объем отгружаемой партии

  • Древесина имеет влажность 50-60% - влажность гранул 8-10% = исключается транспортировка воды


Reference list for PM30 - "Biomass Pellet Mill" биотоплива

Costumer:

Country:

Number of pellet mill:

Application:

Introduced:

Reference list for PM30 - "Biomass Pellet Mill"

Costumer:

Country:

Number of pellet mill:

Application:

Introduced:

Ожидается стабильный рост

Развитие мирового рынка древесных гранул

2009

10.9 mill. tons

Источник: ProPellets analysis 2008 + презентации от Essent, Rotterdam Port & AEBIOM

7


Биотопливо биотоплива / Гранулирование биомасс – мировое производство по регионам

2,5 млн. тонн/год

Потенциально – средние и малые заводы на древесине. Потенциал для использования отходов сельского хозяйства.

2,5 млн. т/год

Тенденция к ростуновые заводы, работающие на древесине + заводы, работающие на отходах сельского хозяйства

4,5 млн. тонн/год

Рост по древесине.

Потенциально – солома.

0,5 млн. тонн/год

Потенциал для роста числа малых и средних предприятий. Древесина иразнообразные отходы сельского хозяйства

0,3 млн. тонн/год

Тенденция к росту. Древесина. Большие малые предприятия.

Жмыхи сахарного тростника и другие отходы сельского хозяйства

0,3 млн. тонн/год

Потенциальный рост. Древесина и отходы сельского хозяйства. Большие и малые предприятия.

0,3 млн. т/годРазвитие

Потенциально -древесина

Объем рынка 2009:

Производство гранул:

около 10,9 млн. т/год

8


Andritz1
ANDRITZ биотопливаисточники возобновляемой энергии

Текущие и будущие перспективы. Биотопливные гранулы в новых регионах.

Большое количество продуктов лесопереработки и сельского хозяйства доступны для гранулирования

Существующие главные рынки биотопливных гранул

Регионы, где имеется гранулирование биотоплива

Потенциальные регионы

9


Гранулированное биотопливо биотоплива

Комплексные решения. От лесоматериалов до гранул

  • ANDRITZ – единственная компания в мире, которая способна на базе собственной технологии предложить комплектные заводы на условиях «под ключ».

  • Четкая тенденция к созданию больших заводов по гранулированию

    (500,000 - 1,000,000 тонн/год)

10


Raw material preparation
Склад древесины биотоплива – Raw Material Preparation

Производство твердого биотоплива

  • Прием древесины

  • Складирование древесины

  • Окорка

  • Измельчение в щепу

  • Складирование щепы

  • Просеивание

  • Сортировка

  • Смешивание дозирование для сушки

  • Подача древесины

  • Отличное качество «микро-щепы” , получаемое на оборудовании HHQ-Chipper™ для производства гранул.

11


750 000
Сушка биомасс биотоплива – Линия сушки на 750,000 т/год

Производство твердого биотоплива

Сушильный барабан

Циклоны

Контроль эмиссии

Получение горячего газа

Дымовая труба

12


Сушка биомассы биотоплива

Производство твердого биотоплива

Сушилка с вращающимся барабаном

Использование высокотемпературных источников тепла

Ленточные сушилки

Сушка при использовании

низких температур

или тепла отходящих газов

Пневматическая сушилка

со встроенным измельчителем и ситом,

измельчение и сушкана одном этапе

  • Все типы биомасс и древесных отходов

  • Все типы биомасс и древесных отходов

  • Все типы биомасс и древесных отходов

  • Биотопливо для печей обжига

13


Гранулирование биотоплива

Производство твердого биотоплива

Измельчение

Промежуточный

склад

Прессы-грануляторы и охлаждение

Отгрузка

14


Andritz2
Древесные топливные гранулы произведенные на оборудовании ANDRITZ

Плотность и энергия

Сухие опилки/ измельченная древесная щепа

Древесные отходы с лесопилок

Древесная щепа

Древесные гранулы

Объемная плотность

300 кг/м3

160 кг/м 3

650 кг/м 3

Влажность %

55%

12%

8%

4,80 МВт-Ч/тонна

3,12 МВт-Ч/м3

2,00 МВт-Ч/тонна

0,60 МВт-Ч/мs

4,40МВт-Ч/тонна 0,70 МВт-Ч/м 3

Удельная энергия

15


Пример произведенные на оборудовании: Выборгская целлюлоза

Производительность 900.000 т/год. Завод в стадии пуска в эксплуатацию в 2011 году

Склад древесины

  • 2.400.000 м3 древесины/год

  • окорка x 190 м3/час

Силос для щепы 10000 м³

Складирование коры

Сушка

  • 4 x 31 т/час

ANDRITZ

Комплектный завод по производству древесных гранул

Производство гранул

  • 125 т/час

  • 36 прессов-

    грануляторов

16


Пример произведенные на оборудовании: Выборгская целлюлоза

Производительность 900.000 т/год. Завод в стадии пуска в эксплуатацию в 2011 году

Самый большой в мире завод по производству древесных гранул

RotaBarker™

  • Большая гибкость для обеспечения различных условий окорки

CS Просеиватель для щепы

  • Для эффективного просеивания щепы

HHQ-Chipper™

  • Отличный измельчитель для получения щепы высокого качества для гранулирования.

17


Пример произведенные на оборудовании: Выборгская Целлюлоза.

Производительность 900.000 т/год. Завод в стадии пуска в эксплуатацию в 2011 году

Самый большой в мире завод по производству древесных гранул

4 сушилки Compact Multi-Bed для древесной щепы

18


Пример произведенные на оборудовании: Выборгская Целлюлоза.

Производительность 900.000 т/год. Завод в стадии пуска в эксплуатацию в 2011 году

Самый большой в мире завод по производству древесных гранул

Тонкое измельчение, гранулирование, охлаждение и отгрузка готовых гранул

19

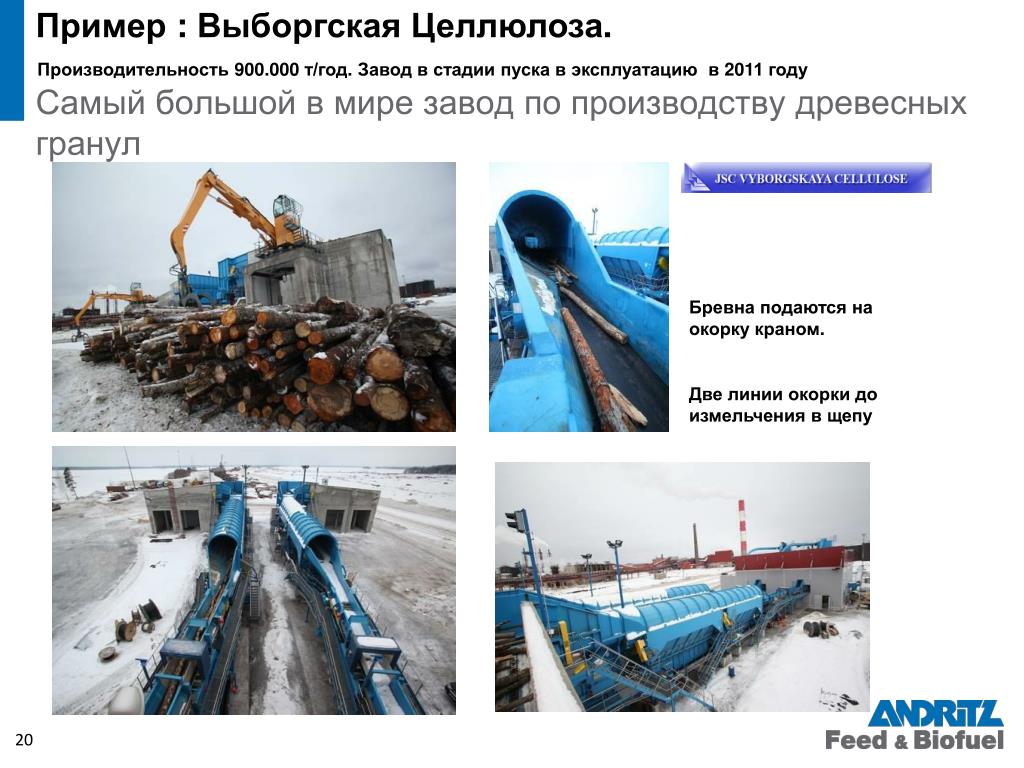

Пример произведенные на оборудовании: Выборгская Целлюлоза.

Производительность 900.000 т/год. Завод в стадии пуска в эксплуатацию в 2011 году

Самый большой в мире завод по производству древесных гранул

Бревна подаются на окорку краном.

Две линии окорки до измельчения в щепу

20


Пример произведенные на оборудовании: Выборгская Целлюлоза.

Производительность 900.000 т/год. Завод в стадии пуска в эксплуатацию в 2011 году

Самый большой в мире завод по производству древесных гранул

Две линии измельчения для получения микрощепы.

Две линии просеивания для удаления посторонних предметов и материала несоответствующего размера.

Выход и подача на сушилку.

21


Пример произведенные на оборудовании: Выборгская Целлюлоза.

Производительность 900.000 т/год. Завод в стадии пуска в эксплуатацию в 2011 году

Самый большой в мире завод по производству древесных гранул

Секция сушки для доведения влажности до уровня , достаточного для оптимального процесса гранулирования.

Секция сушки включает 4 ленточных сушилки.

22


Пример произведенные на оборудовании: Выборгская Целлюлоза.

Производительность 900.000 т/год. Завод в стадии пуска в эксплуатацию в 2011 году

Самый большой в мире завод по производству древесных гранул

Секция измельчения для подготовки щепы для кондиционирования и гранулирования

8 секций измельчения с 16 молотковыми дробилками

23


Пример произведенные на оборудовании: Выборгская Целлюлоза.

Производительность 900.000 т/год. Завод в стадии пуска в эксплуатацию в 2011 году

Самый большой в мире завод по производству древесных гранул

Взвешивание и подача на кондиционирование

Кондиционирование с вводом пара для активизации лигнина для оптимального процесса гранулирования

Процесс гранулирования.

36 прессов-грануляторов, каждый с установленным на нем кондиционером

24


Пример произведенные на оборудовании: Выборгская Целлюлоза.

Производительность 900.000 т/год. Завод в стадии пуска в эксплуатацию в 2011 году

Самый большой в мире завод по производству древесных гранул

Линия гранулирования

4 секции, включающие по 9 прессов-грануляторов. Общее количество прессов – 36.

25


Пример произведенные на оборудовании: BMC Innogy, Georgia, USA

Пуск в эксплуатацию: 1-й квартал 2011 годаПроизводительность: 750,000 т/год

Самый большой завод по производству древесных гранул в Северной Америке

Оборудование ANDRITZ:

  • Линия окорки и

    измельчения в щепу

    - Обработка щепы

    - Молотковые дробилки

    - Прессы-грануляторы

Транспортировка щепы на установки сушки и гранулирования

Склад лесоматериалов

Сушка щепы

Окорка бревен и измельчение в щепу

Гранулирование

Отгрузка гранул и транспортировка гранул по железной дороге конечному получателю

26


Пример произведенные на оборудовании: BMC Innogy, Georgia, USA

Пуск в эксплуатацию: 1-й квартал 2011 годаПроизводительность: 750,000 т/год

Самый большой завод по производству древесных гранул в Северной Америке

Линия окорки и измельчения в щепудо сушки и гранулирования

Два выхода, один для щепы, один для коры. Кора используется в качестве топлива для сушилки.

27


Пример произведенные на оборудовании: BMC Innogy, Georgia, USA

Пуск в эксплуатацию: 1-й квартал 2011 годаПроизводительность: 750,000 т/год

Самый большой завод по производству древесных гранул в Северной Америке

2 линии с барабанными сушками

28


Пример произведенные на оборудовании: BMC Innogy, Georgia, USA

Пуск в эксплуатацию: 1-й квартал 2011 годаПроизводительность: 750,000 т/год

Самый большой завод по производству древесных гранул в Северной Америке

Завод включает 7 линий измельчения, каждая с 2 молотковыми дробилками и 22 линии гранулирования

29


Пример произведенные на оборудовании: BMC Innogy, Georgia, USA

Пуск в эксплуатацию: 1-й квартал 2011 годаПроизводительность: 750,000 т/год

Самый большой завод по производству древесных гранул в Северной Америке

22 Линии гранулирования, установленные по секциям

30


Пример произведенные на оборудовании: BMC Innogy, Georgia, USA

Пуск в эксплуатацию: 1-й квартал 2011 годаПроизводительность: 750,000 т/год

Самый большой завод по производству древесных гранул в Северной Америке

Хранение готовых гранул и отгрузка железнодорожным транспортом конечному получателю.

31


Пример произведенные на оборудовании: BioWood Большой завод по производству древесных гранул 450,000 т/годПуск в эксплуатацию в 2010 году

Прием и складирование древесной щепы

Цех сушки, измельчения и гранулирования

32


Пример произведенные на оборудовании: BioWood Большой завод по производству древесных гранул 450,000 т/годПуск в эксплуатацию в 2010 году

4 линии измельчения до

гранулирования

  • Тонкое измельчение

  • Точная сортировка материала по

    размеру

33


Пример произведенные на оборудовании: BioWood Большой завод по производству древесных гранул 450,000 т/годПуск в эксплуатацию в 2010 году

16 прессов-грануляторов

34


Пример произведенные на оборудовании: BioWood Большой завод по производству древесных гранул 450,000 т/годПуск в эксплуатацию в 2010 году

Конвейеры для погрузки на суда со склада для хранения гранул

Силосы для хранения готовых гранул

35


ООО «Вологдабиоэкспорт», г. Великий Устюг.

Производительность 50.000 т/год. Пуск в эксплуатацию в 2006 году


ООО «Вологдабиоэкспорт», г. Великий Устюг.

Производительность 50.000 т/год. Пуск в эксплуатацию в 2006 году


Andritz3
ANDRITZ Великий Устюг.- технологии производства возобновляемой энергии

От древесины к новым источникам сырья для гранулирования

Сырье для производства топливных гранул

Урожай с плантаций эвкалипта и желтой сосны

Ива, тополь, трава, слоновья трава .

Отходы сельского хозяйства.

Солома, стебли и початки кукурузы , лузга семян масличных культур .

Сорняки с сельскохозяйственных плантаций.

Древесина и отходы лесоматериалов

38


Andritz4
ANDRITZ Великий Устюг.- технологии производства возобновляемой энергии

Топливные гранулы – от тюков соломы до гранул

Потребление электроэнергии:

50 кВтч/тонна + ( 10 кВтч/тонна) + 60 кВтч/тонна = Всего ~115кВтч/тонна

39


Andritz5
ANDRITZ Великий Устюг.- технологии производства возобновляемой энергии

Топливные гранулы из соломы – плотность и энергия

Тонко измельченная солома

Гранулы из соломы

Тюки соломы

Измельченная солома

Плотность

140 кг/м3

70 кг/м3

120 кг/м3

550 кг/м3

15 %

12%

8%

Влажность %

14 %

Удельное содержание энергии

4,0 МВт-ч/тонна

4,0МВт-ч/тонна

4,1МВт-ч/тонн

4,4МВт-ч/ton

0,49МВт-ч/м3

0,56 МВт-ч/м3

0,28МВт-ч/м3

2,42МВт-ч/м3

40


Andritz6

ANDRITZ Великий Устюг.технология преобразует биомассу в зеленую энергию


ad
