Systemc 2 0 1

SystemC 2.0.1

Tiago Salmito

[email protected]


Systemc

SystemC

  • Biblioteca de classes para C++.

  • Suporta o co-design do hardware-software e a descrição da arquitetura de sistemas complexos que consistem de componentes de software e hardware.

  • Serve para criar a "especificação executável" de um sistema.


Por que c

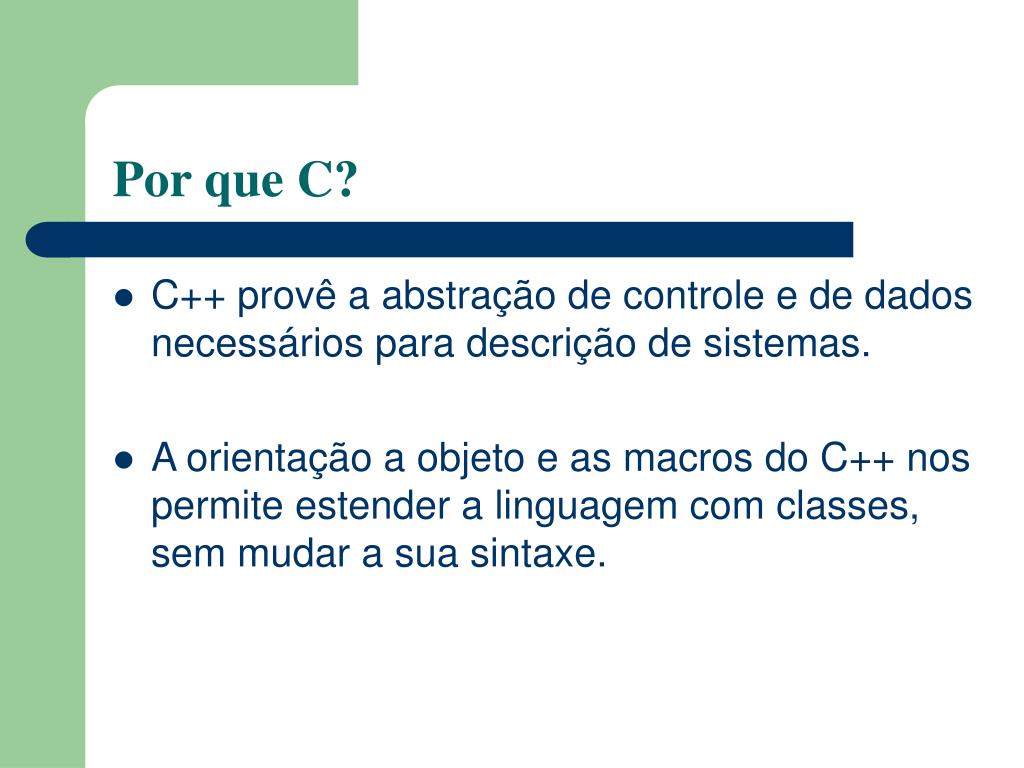

Por que C?

  • C++ provê a abstração de controle e de dados necessários para descrição de sistemas.

  • A orientação a objeto e as macros do C++ nos permite estender a linguagem com classes, sem mudar a sua sintaxe.


Benef cios da especifica o execut vel

Benefícios da "Especificação Executável"

  • Evitar inconsistências, erros e garantir a completude do sistema;

  • Assegurar uma interpretação não ambígua para a especificação do sistema.

  • Verificar a funcionalidade do sistema antes do inicio da sua implementação.

  • Criar modelos de performance do sistema, ou validar a performance do sistema.

  • Os casos de testes usados na EE podem ser usados no teste da implementação do sistema.

  • O exato comportamento do sistema pode ser validado usando-se o Waveform Tracing.


Defini es

Definições

  • Módulos: São entidades hierárquicas onde podem conter outros módulos ou processos.

  • Processos: São usados para descrever as funcionalidades dos módulos.

  • Portas: Módulos possuem portas nas quais o conecta a outros módulos. Podem ser unidirecionais ou bidirecionais.

  • Sinais: São usados para se conectar portas (fios). Podem ser controlados por um (unresolved) ou vários (resolved) drivers.

  • Clocks: É um sinal especial usado para a sincronização do sistema durante a simulação.


Metodologia de design sem systemc

Metodologia de design sem SystemC


Metodologia de design com systemc

Metodologia de design com SystemC


Systemc 1 0 m dulos

SystemC 1.0 - Módulos

  • São os blocos de construção básicos no SystemC para particionar o design.

  • Eles encapsulam as representações dos dados internos e algoritmos de outros módulos.

  • São declarados:

    • Com a Macro: SC_MODULE(nome) { ... };

    • Usando OO: struct nome : sc_module { ... };

  • Um módulo pode conter diversos outros atributos como portas, sinais locais, dados locais, outros módulos, e construtores.

  • O construtor é declarado com a macro: SC_CTOR(nome_do_modulo) { ... }


M dulos portas

Módulos: Portas

  • Passam dados de (ou para) processos de um módulo.

  • Podem ser declaradas de 3 maneiras:

    • Entrada - sc_in<tipo> nome;

    • Saída - sc_out<tipo> nome;

    • Entrada/Saída - sc_inout<tipo> nome;

  • Os tipos das portas podem ser qualquer tipo do C++, do SystemC ou tipos definidos pelo usuário.

  • Exemplo: Flip Flop D

    SC_MOLDULE(dff) {

    sc_in<bool> din;

    sc_in<bool> clock;

    sc_out<bool> dout;

    ...

    };


M dulos sinais

Módulos: Sinais

  • Representam os fios que interconectam os dispositivos de mesma hierarquia na implementação física do sistema.

  • Sinais carregam dados, e pode ser conectado a várias portas.

  • Exemplo: Filtro

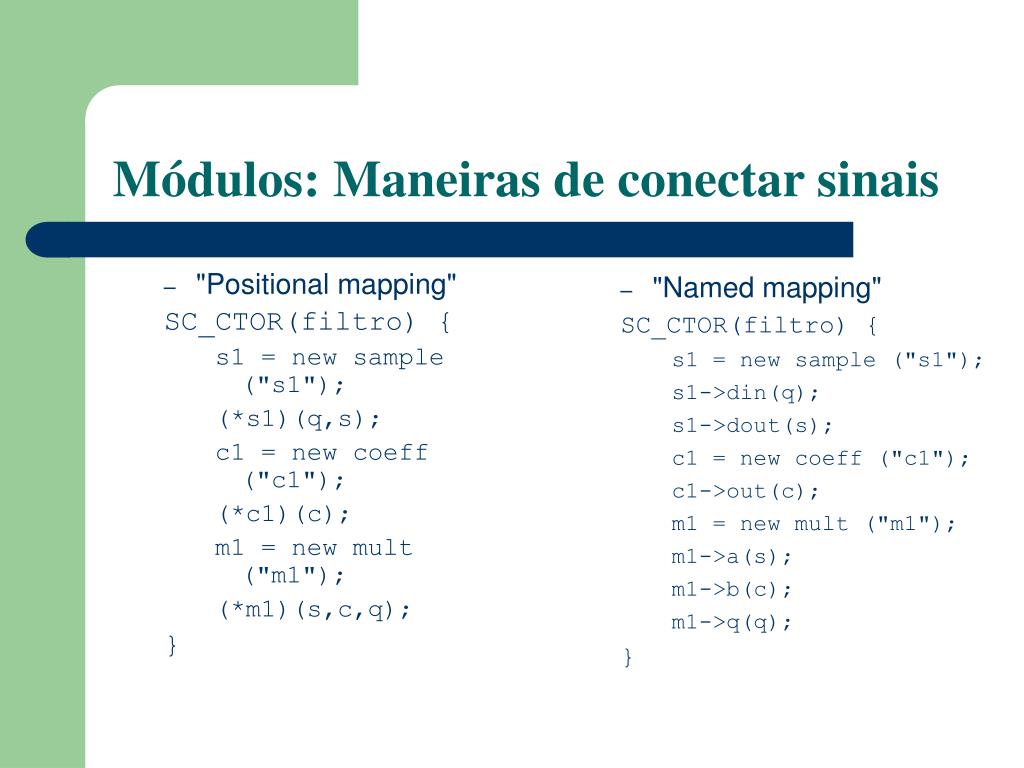

M dulos maneiras de conectar sinais

"Positional mapping"

SC_CTOR(filtro) {

s1 = new sample ("s1");

(*s1)(q,s);

c1 = new coeff ("c1");

(*c1)(c);

m1 = new mult ("m1");

(*m1)(s,c,q);

}

"Named mapping"

SC_CTOR(filtro) {

s1 = new sample ("s1");

s1->din(q);

s1->dout(s);

c1 = new coeff ("c1");

c1->out(c);

m1 = new mult ("m1");

m1->a(s);

m1->b(c);

m1->q(q);

}

Módulos: Maneiras de conectar sinais

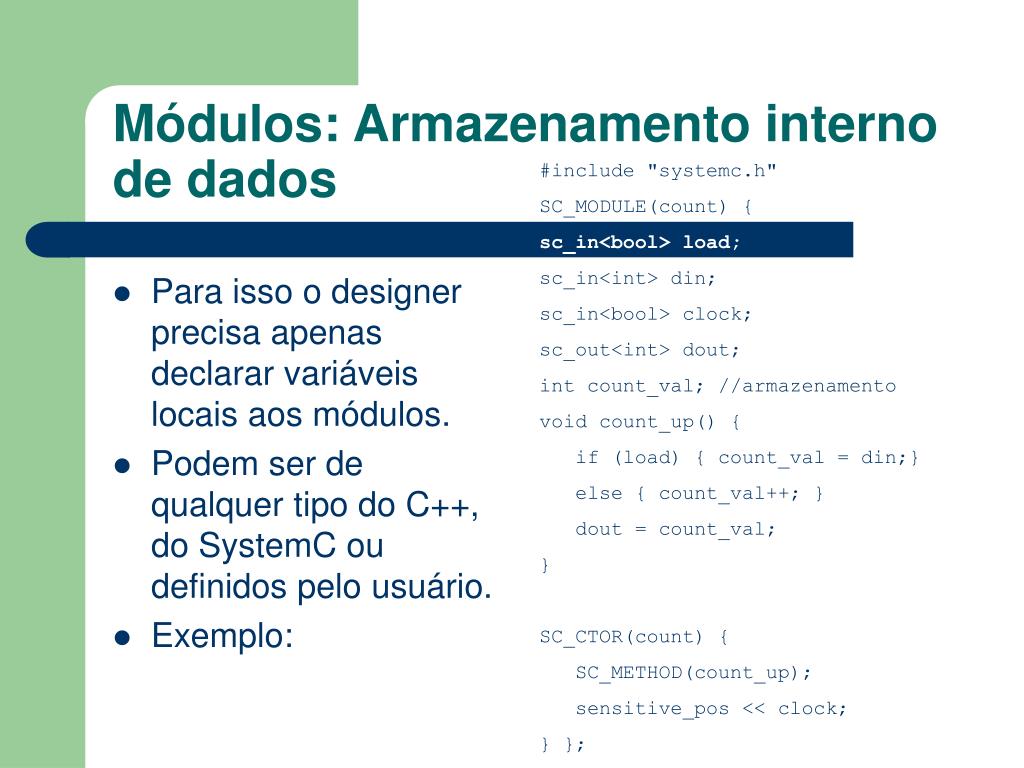

M dulos armazenamento interno de dados

Módulos: Armazenamento interno de dados

#include "systemc.h"

SC_MODULE(count) {

sc_in<bool> load;

sc_in<int> din;

sc_in<bool> clock;

sc_out<int> dout;

int count_val; //armazenamento

void count_up() {

if (load) { count_val = din;}

else { count_val++; }

dout = count_val;

}

SC_CTOR(count) {

SC_METHOD(count_up);

sensitive_pos << clock;

} };

  • Para isso o designer precisa apenas declarar variáveis locais aos módulos.

  • Podem ser de qualquer tipo do C++, do SystemC ou definidos pelo usuário.

  • Exemplo:


M dulos processos

O verdadeiro trabalho dos módulos são feitos em processos.

Processos são funções registradas no kernel do SystemC e são sensíveis a sinais.

São "executados" a qualquer troca de valor do sinal na qual o processo é sensível.

Exemplo:

#include "systemc.h"

SC_MODULE(dff) {

sc_in<bool> din;

sc_in<bool> clock;

sc_out<bool> dout;

void doit() { dout = din; }

SC_CTOR(dff) {

SC_METHOD(doit);

sensitive_pos << clock;

}

};

Módulos: Processos


M dulos construtor

É executado sempre que houver uma instanciação a um módulo.

Define a estrutura de processos no kernel do SystemC e inicializa as variáveis internas.

Exemplo:

SC_MODULE(ram) {

sc_in<int> addr;

sc_in<int> datain;

sc_in<bool> rwb;

sc_out<int> dout;

int memdata[64]; // memoria local

int i;

void ramread(); //processos

void ramwrite();

SC_CTOR(ram){

SC_METHOD(ramread);

sensitive << addr << rwb;

SC_METHOD(ramwrite)

sensitive << addr << datain << rwb;

for (i=0; i++; i<64) {

memdata[i] = 0;

}

}

};

Módulos: Construtor

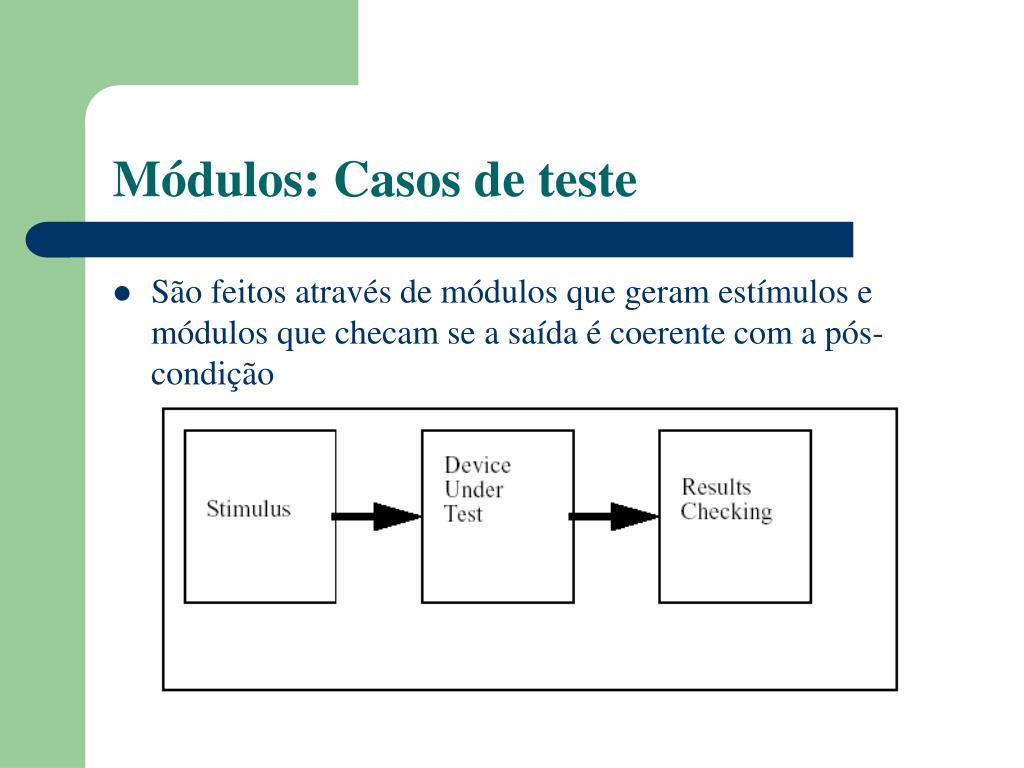

M dulos casos de teste

Módulos: Casos de teste

  • São feitos através de módulos que geram estímulos e módulos que checam se a saída é coerente com a pós-condição


Processos

Processos

  • São a unidade básica de execução no SystemC, são chamados para simular o comportamento do dispositivo ou sistema.

  • Existem 3 tipos de processos:

    • Métodos (SC_METHOD)

    • Threads (SC_THREAD)

    • Clocked Threads (SC_CTHREAD)

  • Não são hierárquicos.

  • Possuem uma lista de sensitividade e para estimular um processo deve-se ocorrer um evento.


Processos m todos sc method

Processos: Métodos (SC_METHOD)


Processos threads sc thread

Processos: Threads (SC_THREAD)

  • Executam indefinidamente e podem ser suspendidas e reativadas.

  • Podem executar o comando wait() para suspender.

  • São o são o caso mais geral de processo e podem ser usados para praticamente tudo.

  • Threads são implementados usando co-rotinas e a biblioteca do SystemC.

  • Exemplo: Sinal de transito.

    • SC_THREAD(sinal);


Processos clocked threads sc cthreads

Processos: Clocked Threads (SC_CTHREADS)

  • São um caso especial de Threads.

  • São usados para criar maquinas de estado implícitas.

  • Um estado é definido entre dois comandos wait() ou wait_until().

  • Só pode ser sensível ao clock.

  • Exemplo: Um controlador de barramento.


Diferen as entre threads e clocked threads

Diferenças entre threads e clocked threads

  • O processo Cthread especifica um objeto do tipo clock.

  • Cthread não possui lista de sensitividade.

  • A instrução wait_until só pode ser chamada através de um processo Cthread.

    • Um uso para o wait_until: wait_until(sensor.delayed() == true);


Processos watching

Processos: Watching

  • Watching só pode ser usado por um processo Cthread.

  • Processos Cthread são loops infinitos.

  • Watching é a maneira de se controlar o loop.

    • Exemplo:

      • SC_CTHREAD(gen_data, clk.pos());

      • watching(reset.delayed() == true);


Portas e sinais

Portas e Sinais:

  • Para ler sinais das portas:

    • Use os métodos read() ou write() das portas ou o operador de atribuição.

    • -Se precisar fazer conversões de tipo use os métodos read() e write();


Portas e sinais resolved logic vectors

Portas e Sinais: Resolved Logic Vectors

  • São usados para sinais que possuem mais de um driver.

  • Declarando a porta: sc_inout_rv<n> x;

  • Declarando o sinal: sc_signal_rv<n> x;

  • Exemplo:


Conectando sinais e portas

Conectando sinais e portas

  • Para conectar uma porta a um sinal eles devem ser do mesmo tipo.

    • Se for entre portas de mesmo nível de abstração:

      • Deve-se usar sinais.

      • Usa-se os métodos de “positional” ou “named mapping”

    • Se for entre portas de níveis diferente.

      • Não necessita de sinal (porta a porta).

      • Usa-se o método “named mapping”

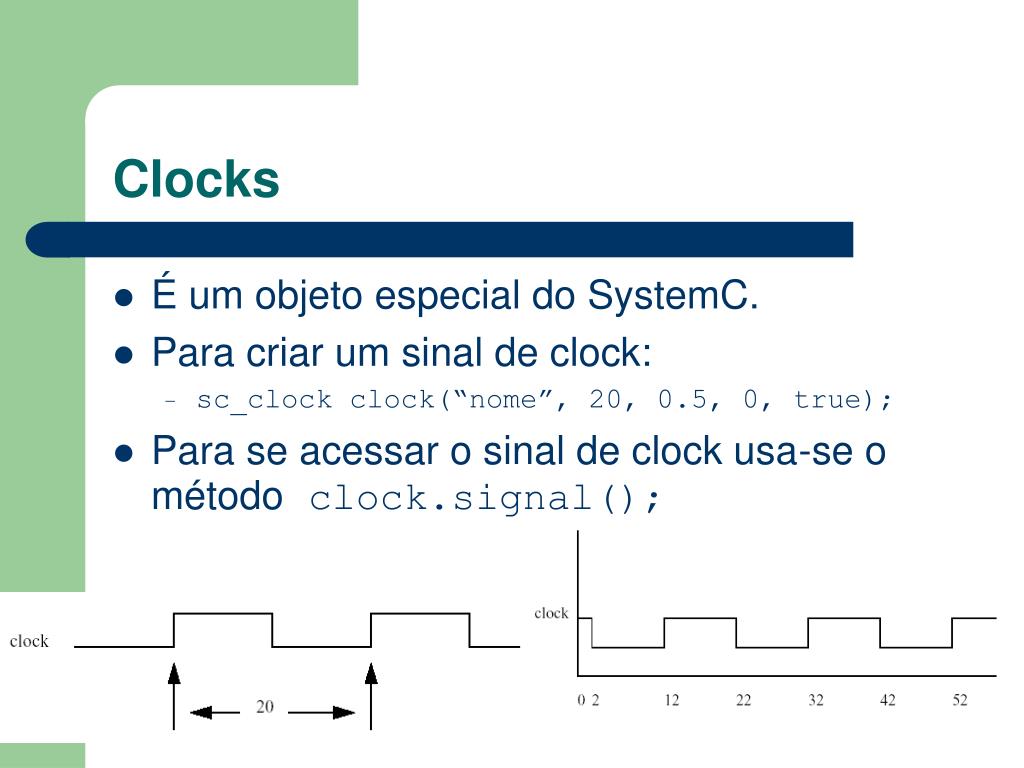

Clocks

Clocks

  • É um objeto especial do SystemC.

  • Para criar um sinal de clock:

    • sc_clock clock(“nome”, 20, 0.5, 0, true);

  • Para se acessar o sinal de clock usa-se o método clock.signal();


Tipos de dados do systemc

Tipos de dados do SystemC

  • sc_bit –2 value single bit type

    • sc_bit v=‘1’; sc_bit f=‘0’;

  • sc_logic – 4 value single bit type

    • sc_logic l=‘Z’; l=‘X’; l=


Tipos de dados do systemc1

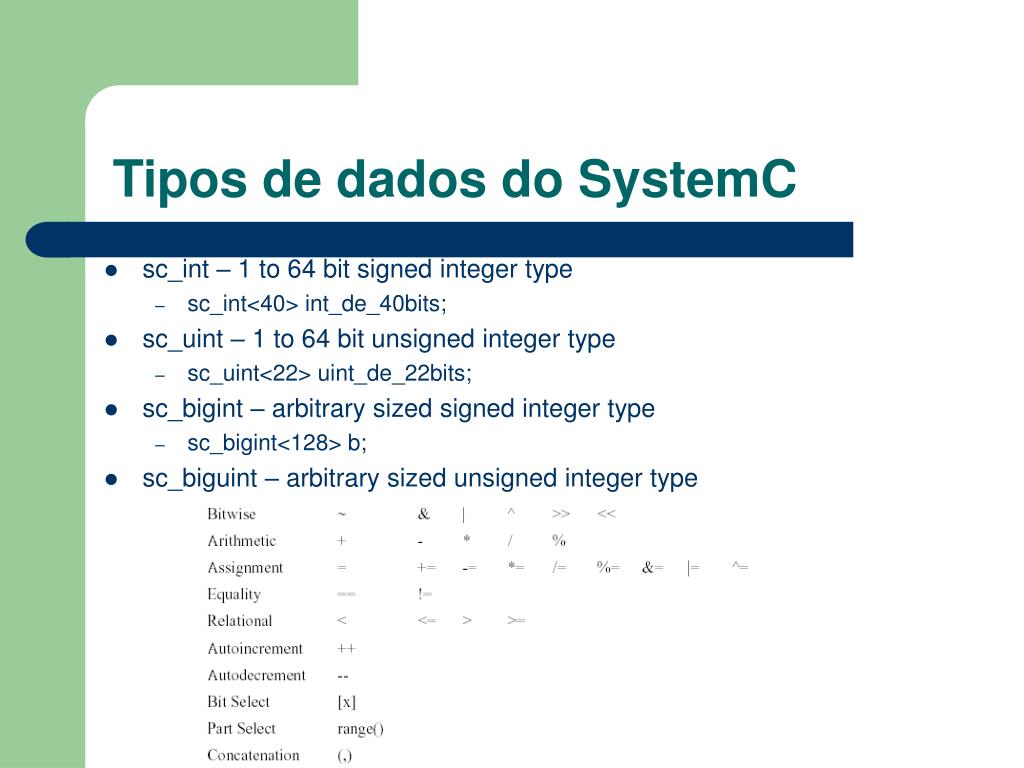

Tipos de dados do SystemC

  • sc_int – 1 to 64 bit signed integer type

    • sc_int<40> int_de_40bits;

  • sc_uint – 1 to 64 bit unsigned integer type

    • sc_uint<22> uint_de_22bits;

  • sc_bigint – arbitrary sized signed integer type

    • sc_bigint<128> b;

  • sc_biguint – arbitrary sized unsigned integer type


Tipos de dados do systemc2

Tipos de dados do SystemC

  • sc_bv – arbitrary sized 2 value vector type

    • sc_bv<10> vetor_de_10_bits=“1110110010”;

  • sc_lv – arbitrary sized 4 value vector type

    • sc_lv<70> vetor_de_3_bits=“ZX01”;


Tipos de dados do systemc3

Tipos de dados do SystemC

  • Tipos definidos pelo usuário:

    • Exemplo:

      struct tipo_pacote {

      long info;

      int seq;

      int reenvios;

      inline bool operator == (const tipo_pacote& rhs) const {

      return (rhs.info == info && rhs.seq == seq &&

      rhs.reenvios == reenvios);

      }

      };


Simula o

Simulação

  • A instanciação dos módulos é feita na rotina sc_main();

  • Após instanciar e conectar os módulos aos sinais, é feita uma chamada a função sc_start(double);

  • A simulação pode ser parada, através da função sc_stop();

  • Pode-se saber o tempo atual de simulação através da função double sc_simulation_time();

  • Para ajudar no debug, todos as variáveis, portas e sinais podem ter seus sinais lidos e impressos.


Simula o avan ada

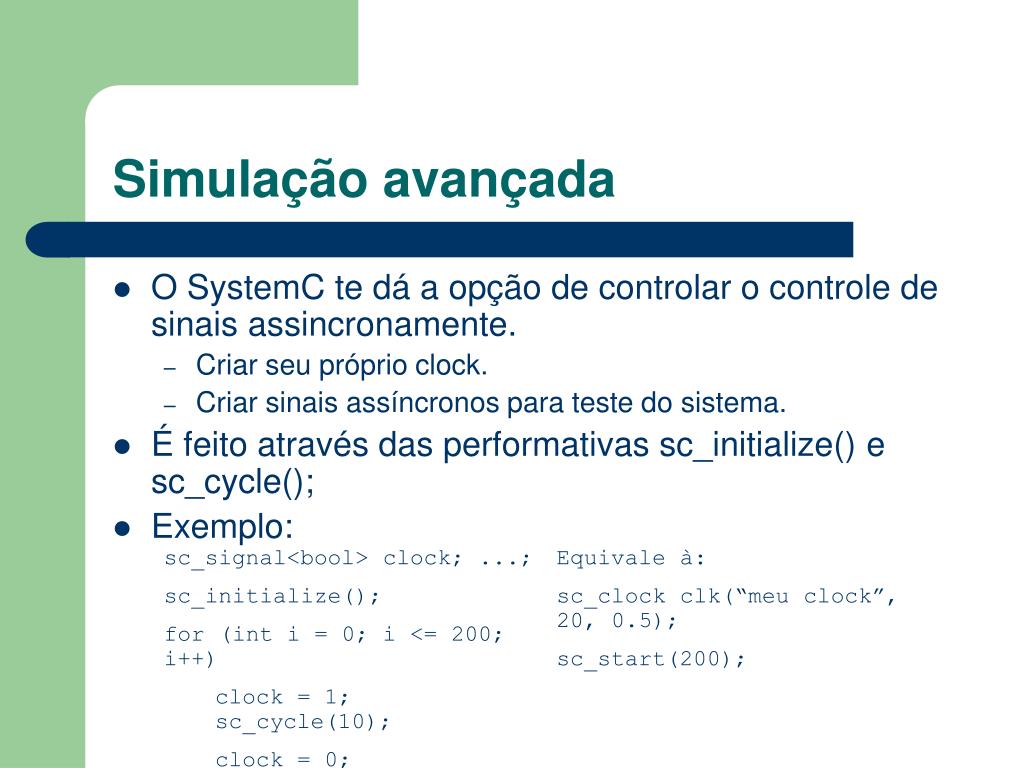

Simulação avançada

  • O SystemC te dá a opção de controlar o controle de sinais assincronamente.

    • Criar seu próprio clock.

    • Criar sinais assíncronos para teste do sistema.

  • É feito através das performativas sc_initialize() e sc_cycle();

  • Exemplo:

  • sc_signal<bool> clock; ...;

  • sc_initialize();

  • for (int i = 0; i <= 200; i++)

  • clock = 1;sc_cycle(10);

  • clock = 0;sc_cycle(10);

  • }

  • Equivale à:

  • sc_clock clk(“meu clock”, 20, 0.5);

  • sc_start(200);


Tra ando formas de ondas

Traçando Formas de Ondas

  • SystemC pode criar arquivos nos formatos:

    • VCD (Value Change Dump)

    • ASCII WIF (Waveform Intermediate Format)

    • ou ISDB (Integrated Signal Data Base)

  • As formas de onda geradas podem ser visualizadas com qualquer software que suporte esses formatos.

  • Podem ser traçadas:

    • Somente variáveis que estão no escopo durante toda a simulação.

    • Sinais escalares, vetores ou de tipos agregados.


Tra ando formas de ondas1

Traçando Formas de Ondas

  • Criando arquivos:

    • sc_trace_file * my_trace_file;

    • my_trace_file = sc_create_vcd_trace_file(“my_trace”);

  • Fechando arquivos

    • sc_close_vcd_trace_file(my_trace_file);

  • Traçando variáveis e sinais escalares:

    • sc_trace(my_trace_file, var, “Variável”);

    • O primeiro argumento e um arquivo do tipo sc_trace_file.

    • O segundo argumento é uma referencia a variável a ser traçada.

    • O terceiro é uma string de referência.


Tra ando formas de ondas2

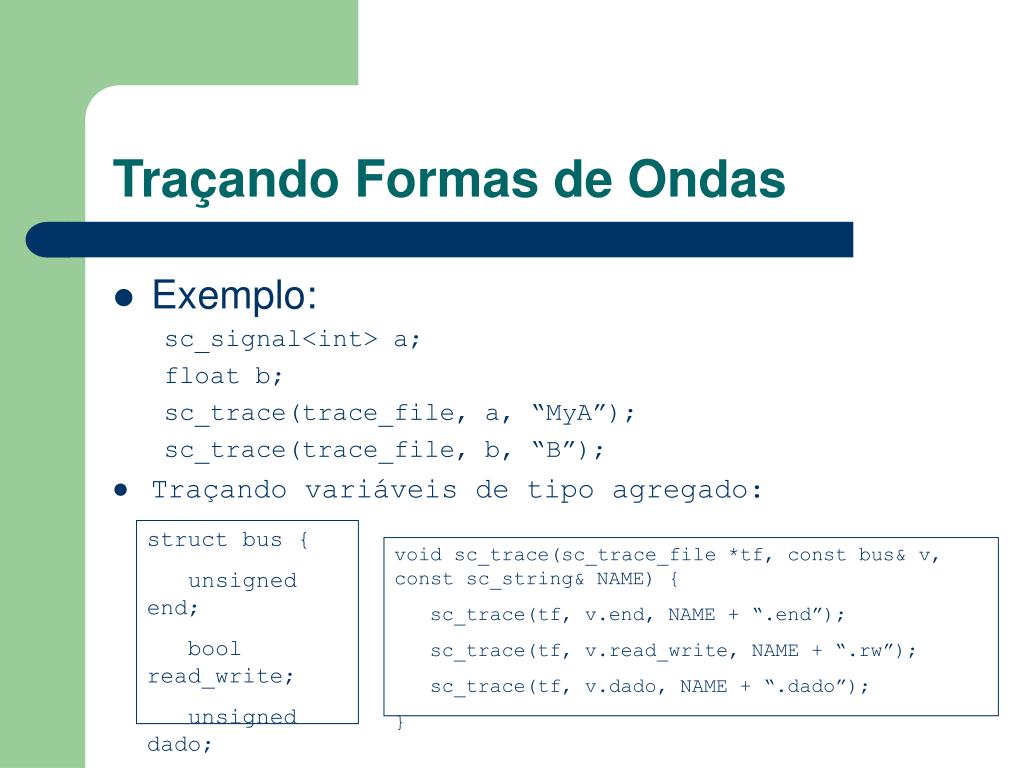

Traçando Formas de Ondas

  • Exemplo:

    sc_signal<int> a;

    float b;

    sc_trace(trace_file, a, “MyA”);

    sc_trace(trace_file, b, “B”);

  • Traçando variáveis de tipo agregado:

struct bus {

unsigned end;

bool read_write;

unsigned dado;

};

void sc_trace(sc_trace_file *tf, const bus& v, const sc_string& NAME) {

sc_trace(tf, v.end, NAME + “.end”);

sc_trace(tf, v.read_write, NAME + “.rw”);

sc_trace(tf, v.dado, NAME + “.dado”);

}


Tra ando formas de ondas3

Traçando Formas de Ondas

  • Traçando vetores:

void sc_trace(sc_trace_file *tf, sc_signal<int> *v, const sc_string& NAME, int len) {

char stbuf[20];

for (int i = 0; i< len; i++) {

sprintf(stbuf, “[%d]”, i);

sc_trace(tf, v[i], NAME + stbuf);

}

}


Pequeno exemplo m dulos

Pequeno Exemplo: Módulos

#include <systemc.h>

SC_MODULE(produtor) {

sc_out<int> dout;

sc_in<bool> clock;

int dado;

void produz() {

dout = dado++;

}

SC_CTOR(produtor) {

SC_METHOD(produz);

sensitive_pos << clock;

dado=0;

}

};

SC_MODULE(consumidor) {

sc_in<int> din;

void consome() {

int tmp=din;

printf(“Dado = %d”,tmp);

}

SC_CTOR(consumidor) {

SC_METHOD(consome);

sensitive << din;

}

};


Pequeno exemplo juntando m dulos

Pequeno Exemplo: Juntando módulos

#include “modulos.h”

int sc_main(int argdc, char ** argc) {

sc_signal<int> barramento;

sc_clock clk(“clock”, 20);

produtor p(“produtor”);

p.dout(barramento);

p.clock(clk);

consumidor c(“consumidor”);

c << barramento;

sc_trace_file * tf=sc_create_vcd_trace_file”(“produtor_consumidor”);

sc_trace(tf, barramento, “Barramento");

sc_trace(tf, clk.signal(), “Clock");

sc_start(-1);

}


Estendendo o systemc systemc 2 0

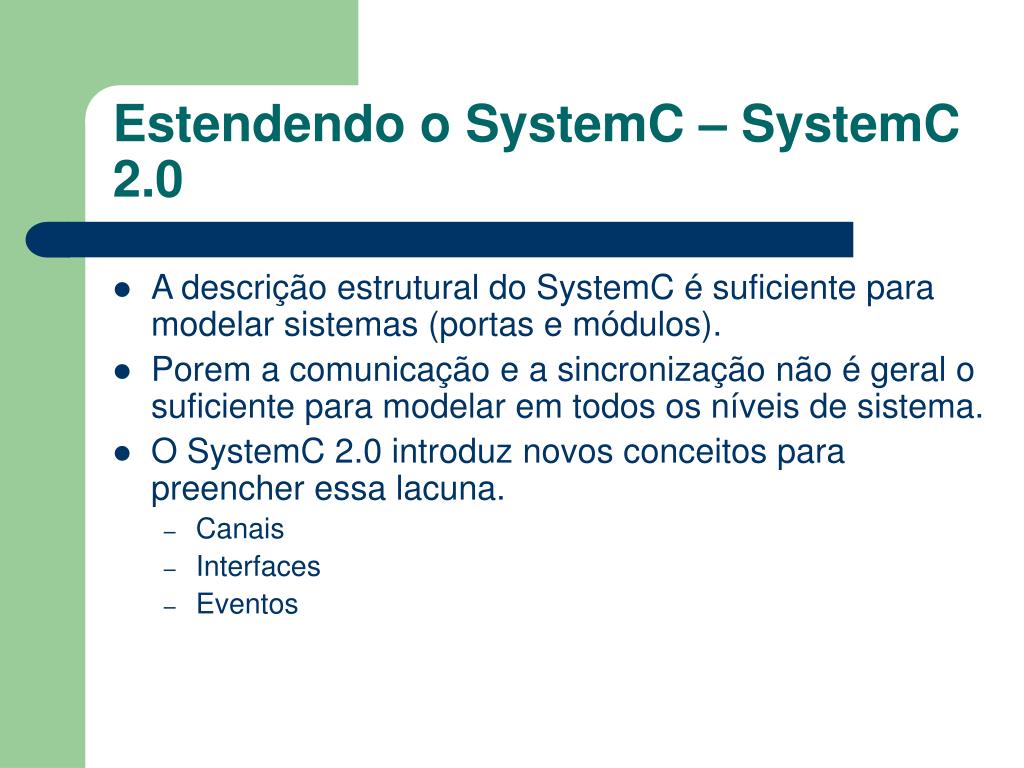

Estendendo o SystemC – SystemC 2.0

  • A descrição estrutural do SystemC é suficiente para modelar sistemas (portas e módulos).

  • Porem a comunicação e a sincronização não é geral o suficiente para modelar em todos os níveis de sistema.

  • O SystemC 2.0 introduz novos conceitos para preencher essa lacuna.

    • Canais

    • Interfaces

    • Eventos


Tempo relativo vs tempo absoluto

Tempo relativo vs Tempo absoluto

  • Definição do clock:

    • SystemC 1.0: sc_clock clk( “clk”, 20 );

    • SystemC 2.0:sc_clock clk( “clk”, 20, SC_NS ); ou

      sc_time t1( 20, SC_NS );

      sc_clock clk( “clk”, t1 );

  • SC_FS – femtoseconds

  • SC_PS – picoseconds

  • SC_NS – nanoseconds

  • SC_US – microseconds

  • SC_MS – milliseconds

  • SC_SEC – seconds

Para se setar a unidade de tempo:

sc_set_default_time_unit( 1, SC_PS );

(deve ser uma potência de 10)


Eventos systemc 2 0

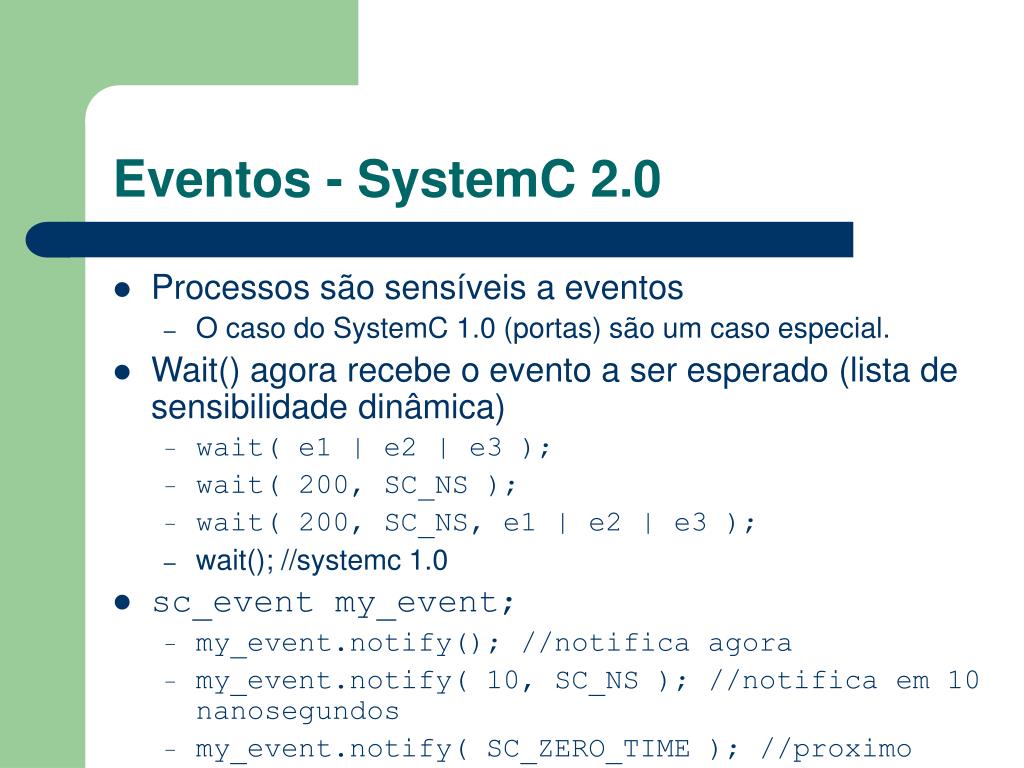

Eventos - SystemC 2.0

  • Processos são sensíveis a eventos

    • O caso do SystemC 1.0 (portas) são um caso especial.

  • Wait() agora recebe o evento a ser esperado (lista de sensibilidade dinâmica)

    • wait( e1 | e2 | e3 );

    • wait( 200, SC_NS );

    • wait( 200, SC_NS, e1 | e2 | e3 );

    • wait(); //systemc 1.0

  • sc_event my_event;

    • my_event.notify(); //notifica agora

    • my_event.notify( 10, SC_NS ); //notifica em 10 nanosegundos

    • my_event.notify( SC_ZERO_TIME ); //proximo delta-cycle


Interfaces systemc 2 0

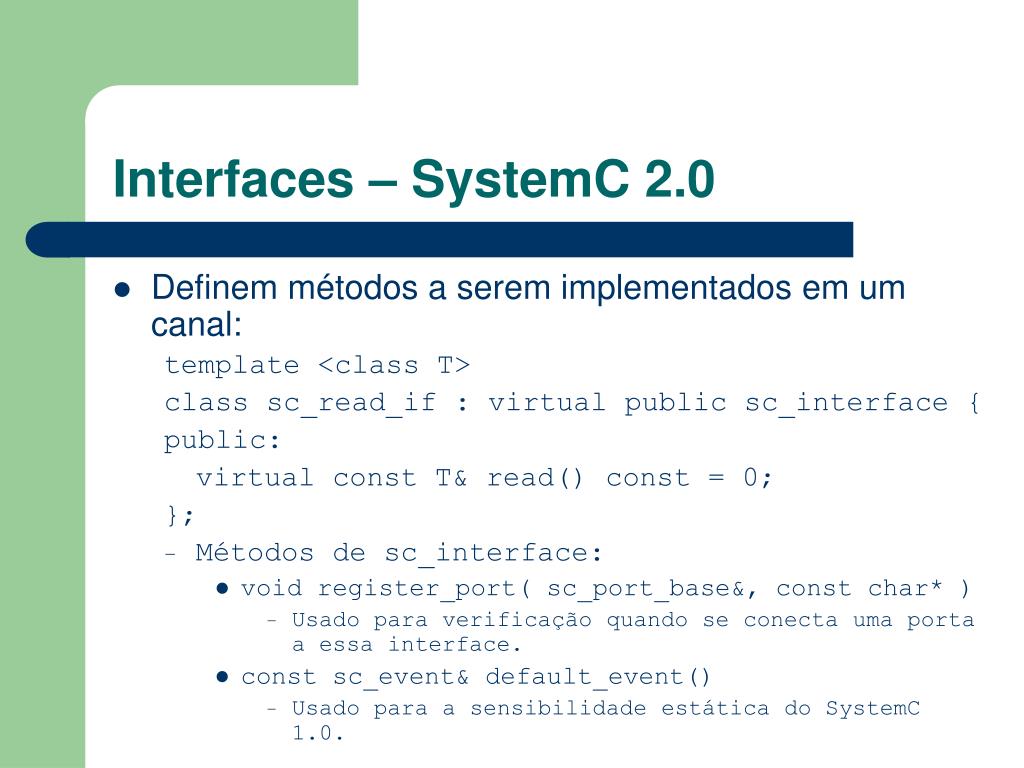

Interfaces – SystemC 2.0

  • Definem métodos a serem implementados em um canal:

    template <class T>

    class sc_read_if : virtual public sc_interface {

    public:

    virtual const T& read() const = 0;

    };

    • Métodos de sc_interface:

      • void register_port( sc_port_base&, const char* )

        • Usado para verificação quando se conecta uma porta a essa interface.

      • const sc_event& default_event()

        • Usado para a sensibilidade estática do SystemC 1.0.


Portas systemc 2 0

Portas – SystemC 2.0

  • Possuem interfaces.

    • Exemplo: sc_in<tipo> possui a interface sc_read_if.

  • Exemplo de porta:

    template <class T>

    class meu_sc_in: public sc_port<sc_read_if<T> > {

    public:

    operator const T&() const { return (*this)->read(); }

    };

  • Uma porta deve possuir pelo menos uma interface.


Canais systemc 2 0

Canais – SystemC 2.0

  • Um canal implementa uma ou mais interfaces:

    • Exemplo de canal: sc_signal é um canal que implementa as interfaces if_read e if_write.

      • Porém o sc_signal só pode possuir uma porta de saída conectada. (essa verificação é feita no método register_port()).

  • Exemplo:

    • Canal sc_fifo:

      • Só pode ter uma porta de entrada e uma de saída (nenhuma bidirecional).


Canais sc fifo

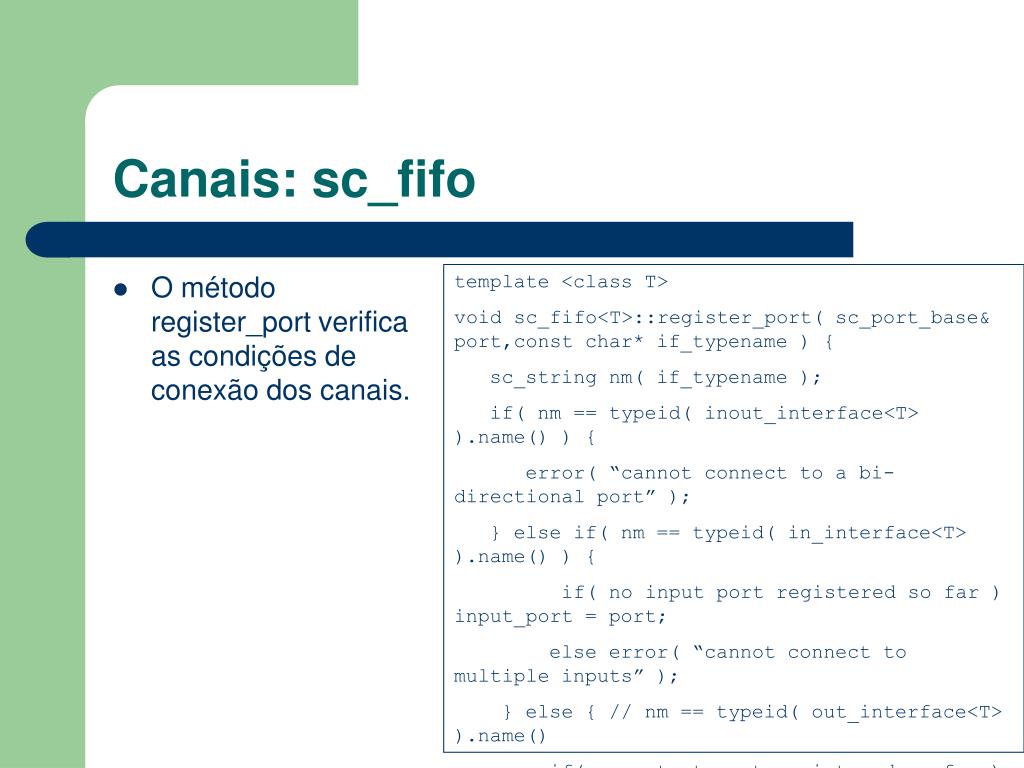

Canais: sc_fifo

  • O método register_port verifica as condições de conexão dos canais.

template <class T>

void sc_fifo<T>::register_port( sc_port_base& port,const char* if_typename ) {

sc_string nm( if_typename );

if( nm == typeid( inout_interface<T> ).name() ) {

error( “cannot connect to a bi-directional port” );

} else if( nm == typeid( in_interface<T> ).name() ) {

if( no input port registered so far ) input_port = port;

else error( “cannot connect to multiple inputs” );

} else { // nm == typeid( out_interface<T> ).name()

if( no output port registered so far ) output_port = port;

else error( “cannot connect to multiple outputs” );

}

}


Implementando canais

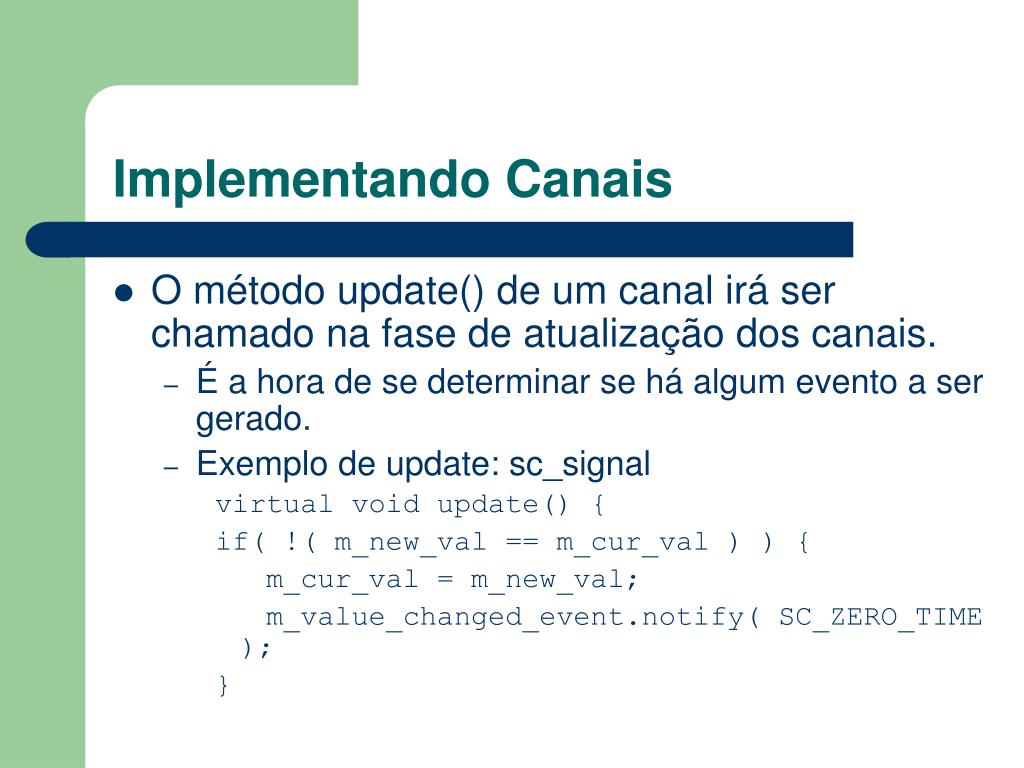

Implementando Canais

  • O método update() de um canal irá ser chamado na fase de atualização dos canais.

    • É a hora de se determinar se há algum evento a ser gerado.

    • Exemplo de update: sc_signal

      virtual void update() {

      if( !( m_new_val == m_cur_val ) ) {

      m_cur_val = m_new_val;

      m_value_changed_event.notify( SC_ZERO_TIME );

      }


Pequeno exemplo canais sc signal

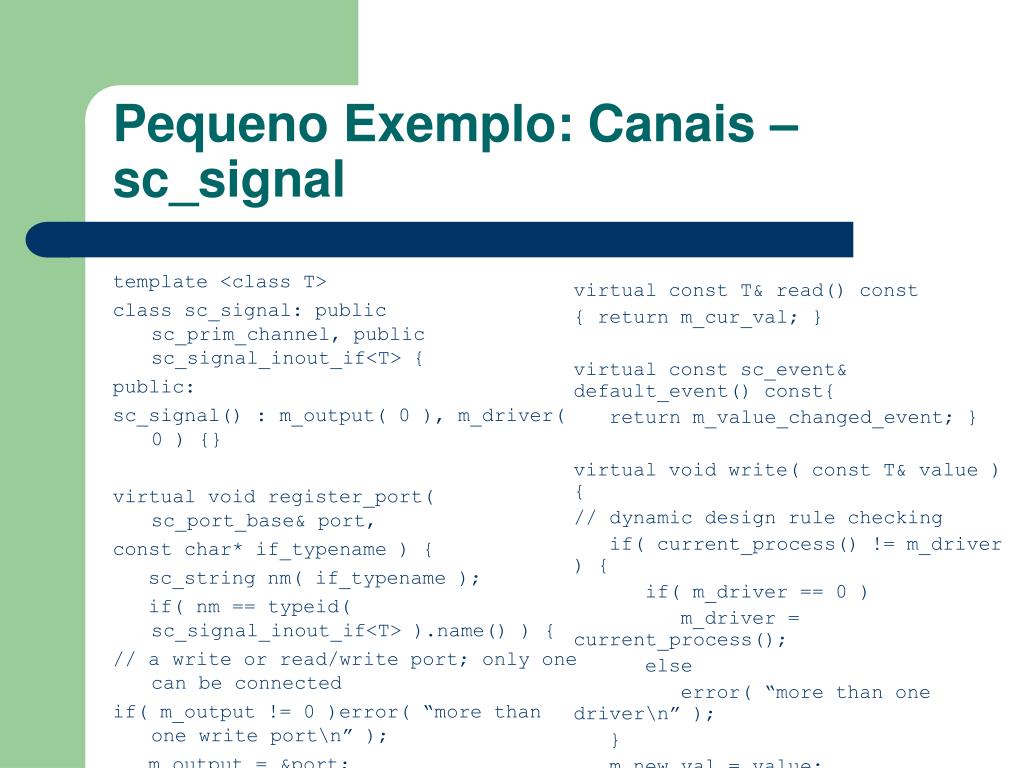

Pequeno Exemplo: Canais – sc_signal

template <class T>

class sc_signal: public sc_prim_channel, public sc_signal_inout_if<T> {

public:

sc_signal() : m_output( 0 ), m_driver( 0 ) {}

virtual void register_port( sc_port_base& port,

const char* if_typename ) {

sc_string nm( if_typename );

if( nm == typeid( sc_signal_inout_if<T> ).name() ) {

// a write or read/write port; only one can be connected

if( m_output != 0 )error( “more than one write port\n” );

m_output = &port;

}

// any number of read ports can be connected: no check needed

}

virtual const T& read() const

{ return m_cur_val; }

virtual const sc_event& default_event() const{

return m_value_changed_event; }

virtual void write( const T& value ) {

// dynamic design rule checking

if( current_process() != m_driver ) {

if( m_driver == 0 )

m_driver = current_process();

else

error( “more than one driver\n” );

}

m_new_val = value;

if( m_new_val != m_cur_val )

request_update();

}


Pequeno exemplo canais sc signal1

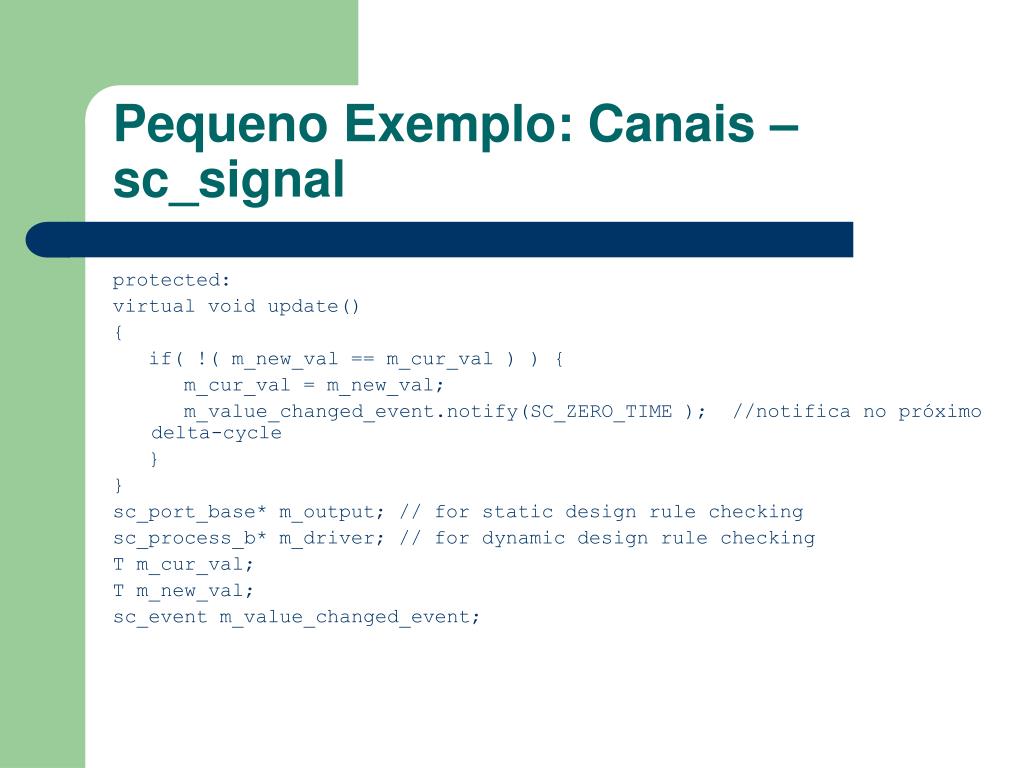

Pequeno Exemplo: Canais – sc_signal

protected:

virtual void update()

{

if( !( m_new_val == m_cur_val ) ) {

m_cur_val = m_new_val;

m_value_changed_event.notify(SC_ZERO_TIME ); //notifica no próximo delta-cycle

}

}

sc_port_base* m_output; // for static design rule checking

sc_process_b* m_driver; // for dynamic design rule checking

T m_cur_val;

T m_new_val;

sc_event m_value_changed_event;


Systemc 2 0 1

Fim


  • Login
