  1. 数字电路与逻辑设计 2004 - 2011

  2. 第四章 组合逻辑电路 1. 组合逻辑电路概述 2. 组合逻辑电路分析 3. 组合逻辑电路设计 4. 组合逻辑电路的竞争冒险 5. 常用的组合逻辑电路

  3. 常用组合逻辑电路 • 某些组合逻辑电路具有相对独立的功能，这些电路比较普遍地应用于多种逻辑电路中。 • 为了方便电路设计，降低产品成本，这些电路被封装为标准化的独立集成电路芯片。 • 典型的电路 • 编码器 ■ 译码器 ■ 加法器 • 数据分配器 ■ 数据选择器

  4. 编码器 （实现编码操作的电路） • 数字逻辑电路是二值电路，信号都是以高、低电平的形式给出。 • 编码器的逻辑功能就是把输入的每一个高、低电平信号编成一个对应的二进制代码。 • 常用的编码器分为普通编码器和优先编码器两类。 • 普通编码器任何时刻只允许输入一个编码信号，否则输出将发生混乱。 • 优先编码器允许同时输入两个以上编码信号。在设计优先编码器时已经将所有的输入信号按优先顺序排队，当几个输入信号同时出现时，只对其中优先权最高的一个进行编码。

  5. 真值表 输出 输入 Y2 Y1 Y0 I 0 0 0 0 I 0 0 1 1 I 0 1 0 2 I 0 1 1 3 I 1 0 0 4 I 1 0 1 5 I 1 1 0 6 I 1 1 1 7 普通编码器 • 3位8线二进制编码器 任何时刻只允许输入一个编码信号，否则输出将发生混乱。 I 0-7 为信号输入端，当某一输入端信号为1时，其它输入端为0。

  6. 普通编码器 （3位8线二进制编码器） 逻辑表达式 逻辑图

  7. 芯片功能： 将8条数据线（IN0 — IN7）进行3线二进制优先编码，即对最高位数据线进行译码。 IN0 — IN7 ：编码输入端（低电平有效）S：选通输入端（低电平有效）Y0 — Y2：编码输出端（低电平有效）YEX：扩展端（低电平有效）YS：选通输出端（低电平有效） 74LS148 芯片引脚图 优先编码器（3位8线二进制优先编码器） 允许同时输入两个以上编码信号。优先级别高的信号排斥级别低的信号，具有单方面排斥的特性。

  8. 优先编码器（3位8线二进制优先编码器） 根据电路逻辑结构，可写出 如下逻辑关系式：

  9. 优先编码器（3位8线二进制优先编码器） 上表中的 “×”表示输入信号 “1”、“0”均可。

  10. 二 ~ 十进制优先编码器 根据电路逻辑结构，可写出如下逻辑关系式：

  11. 二 ~ 十进制优先编码器 代表十进制数数字的输入端低电平有效，优先级依次为 9 - 0 输出结果为反码形式。

  12. 译码器（把一种代码转换为另一种代码的电路。）译码器（把一种代码转换为另一种代码的电路。） • 把代码状态的特定含义翻译出来的过程称为译码。 • 实现译码操作的电路称为译码器。 • 译码是编码的反操作。 • 常用的译码器电路： 二进制译码器 二-十进制译码器 显示译码器

  13. 二进制译码器 • 设二进制译码器的输入端为n个，则输出端为2n个，且对应于输入代码的每一种状态，2n个输出中只有一个为1（或为0），其余全为0（或为1）。 • 二进制译码器可以译出输入变量的全部状态，故又称为变量译码器。 3线 - 8线 译码器 输入：3位二进制代码 输出：8个互斥的信号

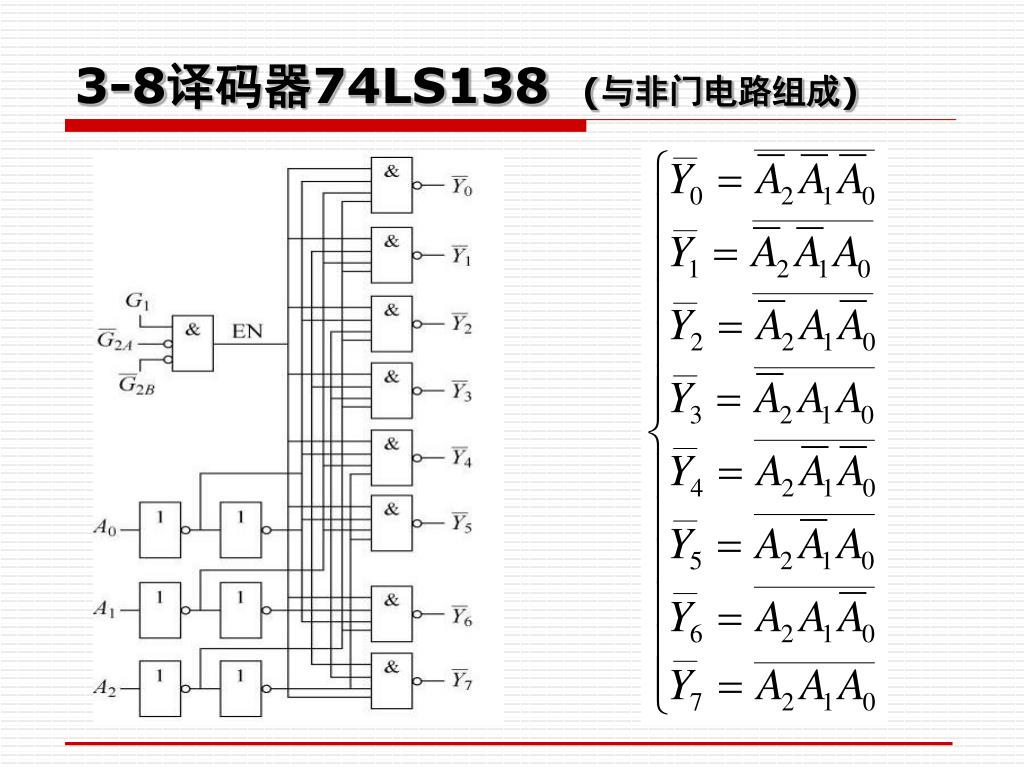

  14. 3-8译码器74LS138 (与非门电路组成)

  15. 3-8译码器74LS138

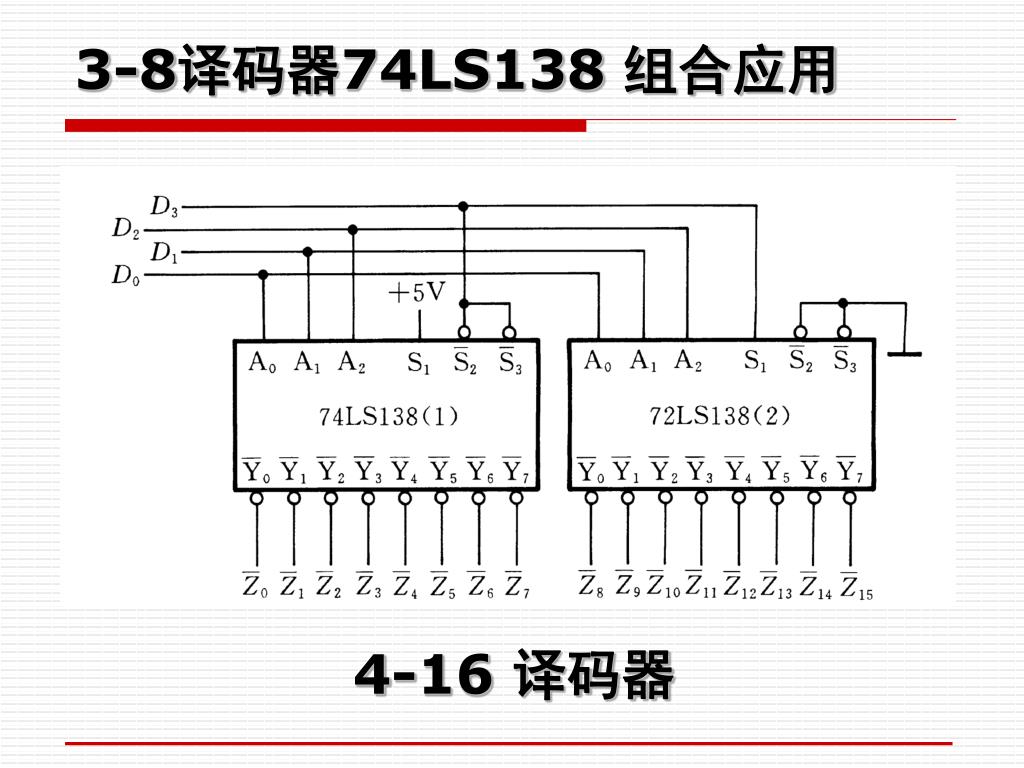

  16. 3-8译码器74LS138 组合应用 4-16 译码器

  17. 例题 用3-8译码器及与非门实现函数 F=AB+AC+BC C B A

  18. 数值比较器 • 用来完成两个二进制数的大小比较的逻辑电路称为数值比较器，简称比较器。

  19. 1位数值比较器 设A＞B时，L1＝1；A＜B时，L2＝1； A＝B时，L3＝1。 得1位数值比较器的真值表。

  20. 1位数值比较器 逻辑表达式 逻辑图

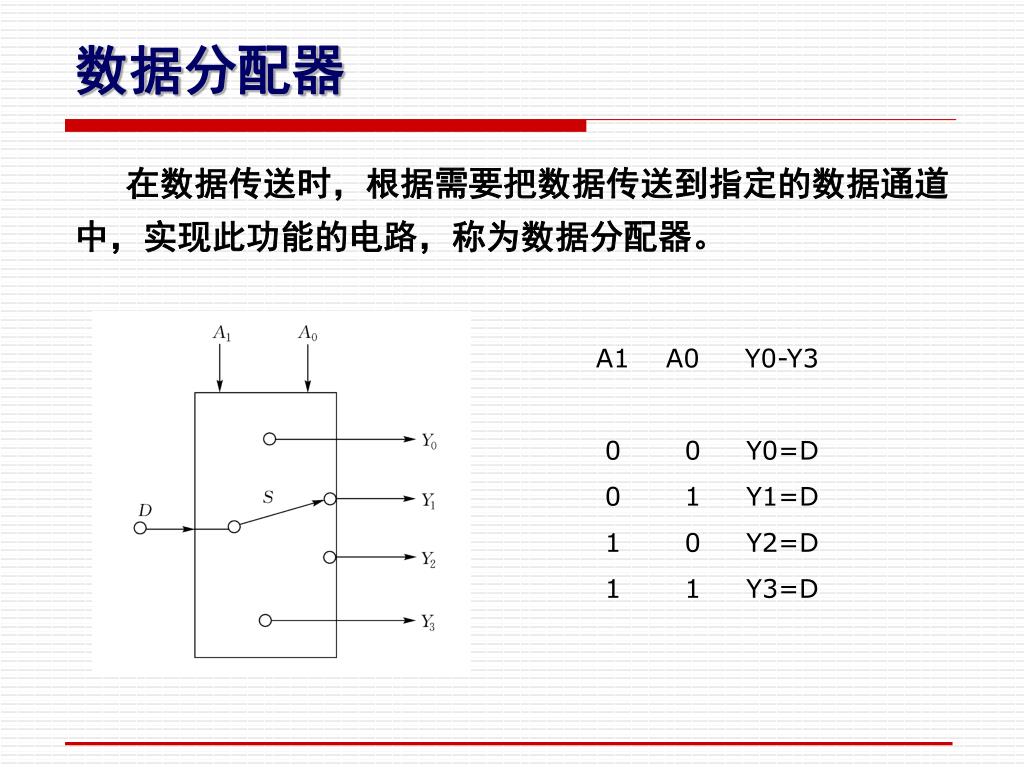

  21. 数据分配器 在数据传送时，根据需要把数据传送到指定的数据通道中，实现此功能的电路，称为数据分配器。 A1 A0 Y0-Y3 0 0 Y0=D 0 1 Y1=D 1 0 Y2=D 1 1 Y3=D

  22. 数据分配器

  23. 数据选择器 在数据传送时，把多路数据传送到同一数据通道中，实现此功能的电路，称为数据选择器。 A1 A0 Y ----------------- 0 0 D0 0 1 D1 1 0 D2 1 1 D3

  24. 数据选择器 74LS151 是常用的数据选择器集成电路芯片，可实现8 – 1 数据选择功能。

  25. 数据选择器 D0 - D7：数据输入端 A、B、C：数据输入地址选择控制 G：输入使能端 Y：同相输出端 W：反相输出端

  26. 数据选择器

  27. 加法器 • 半加器 • 能对两个1位二进制数进行相加而求得和及进位的逻辑电路称为半加器。 本位之和 加数 进位值

  28. 全加器 • 能对两个1位二进制数进行相加并考虑低位来的进位，即相当于3个1位二进制数相加，求得和及进位的逻辑电路称为全加器。 Ai、Bi：加数， Ci-1：低位来的进位， Si：本位的和， Ci：向高位的进位。

  29. 用与门实现全加器

  30. 全加器

  31. 全加器
