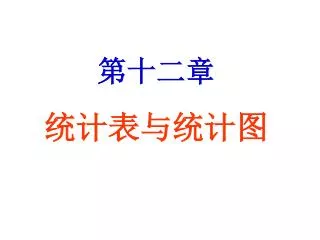

  1. 第十二章 统计表与统计图

  2. 统计表(statistical table)——数据代替文字描述，便于统计结果的精确、简洁的表达和对比分析 统计图(statistical chart)——用图形代替数据，获得直观、形象的效果

  3. 一、 统计表 1. 统计表的结构 2. 统计表制作的基本要求 3. 统计表的种类 4. 不良统计表的修改举例

  4. 顶 线 表 号 标 题 标目线 底 线 统计表的基本结构

  5. 统计表的基本结构 1. 标题：简明额要说明表的中心内容，必要时注明研究事物现象发生的时间、地点。写在表的正上方。 2. 标目：即表内所列项目，分横标目和纵标目，横标目列在表的左侧，表明被研究事物的特征。纵标目列在表的右上端，说明横标目内容的各项统计指标。

  6. 统计表的基本结构 3. 线条：“三线表” 4. 数字：无数字用“—”表示，缺失数字用“” 表示，数值为0者记为“0”，不要留空项。 5. 备注

  7. 统计表制作的基本要求 • 重点突出，简单明了，即一张表一般表达一个中心内容，不要包罗万象。 • 主次分明，条理清楚，统计表就如完整的一句话，包括描述对象/主语和内容/谓语。通常主语放在表的左边，作为横标目; 谓语放在右边，作为纵标目。由左向右读，构成完整的一句话。 • 数据准确、可靠，这是统计工作的根本。

  8. 1998年不同地区爱滋病流行情况 地 区 成人感染率（ % ） 北非及中东 0.13 西欧 0.25 北美洲 0. 56 拉丁美洲 0.57 南亚及东南亚 0.69

  9. 某省某工厂 1994、1998年四项检测指标异常检出率 ：TTT（麝香草酚浊度试验）， ：GPT（谷丙转氨酶）。 (丁建生等. 中国卫生统计 1999; 16(3):166 )

  10. 统计表的种类 根据分组标目的复杂程度，统计表可大致分为简单表和复合表。 简单表(simple table)：只按一个特征或标志分组。如表16-1 。 复合表(combinative table) ：按两个或两个以上特征或标志结合起来分组。如表16-2。

  11. 简单表示例 表12-1 某医院用两种疗法矫治假性近视眼的近期有效率 % 矫治方法 观察人数 近期有效人数 近期有效率（ ） 32 50.0 16 新医疗法 32 28.1 9 眼保健操 分组标志为矫治方法

  12. 复合表示例 表12-2 某省某工厂 1994、1998年四项检测指标异常检出率 检测指标 1994年 1998年 受检人数 异常人数 检出率(%) 受检人数 异常人数 检出率(%) 血压 心率 TTT GPT 519 519 519 519 55 44 36 20 10.16 0.48 6.94 3.85 582 582 582 582 38 39 23 16 6.52 6.70 3.95 2.75 ：TTT（麝香草酚浊度试验）， ：GPT（谷丙转氨酶）。 (丁建生等. 中国卫生统计 1999; 16(3):166 ) 分组标志：不同年份 不同检测指标

  13. 例：下表是复方猪胆胶囊治疗两型老年性慢性支气管炎的疗效比较，请对该表的绘制进行评价，并指出所存在的问题。例：下表是复方猪胆胶囊治疗两型老年性慢性支气管炎的疗效比较，请对该表的绘制进行评价，并指出所存在的问题。 表12-3 两个组的疗效观察

  14. 表12-4 复方猪胆胶囊治疗两型老年慢性支气管炎患者的疗效比较

  15. 二、统计图 统计图(statistical chart 或statistical graph)是用点、线、面等几何图形，直观形象地表达、描述数据或结果。 1. 统计图的结构 2. 统计图的种类与绘制注意事项

  16. 统计图的结构 图例 纵标目 图域 长宽比例为5︰7 横标目 图号 标 题

  17. 统计图的结构 • 标题：用于简明扼要地说明资料的内容，一般位 于图的下方中央位置。 • 图域：即制图空间，是整个统计图的视觉中心。除圆图外，一般都是存在于特定的坐标体系下。 • 标目：分为纵标目和横标目，表示坐标系下纵轴与横轴含义。 • 图例：用于识别比较的统计图中各种图形所代表的含义。 • 刻度：即纵轴和横轴上的坐标。刻度数值按从小到大的顺序，纵轴由下向上，横轴由左向右排列。

  18. 常用的统计图 • 直条图 • 百分条图 • 圆图 • 线图与半对数线图 • 直方图 • 箱图 • 散点图 • 统计地图

  19. 直条图（bar graph） 1.概念 条图用等宽长条的高度表示按性质分类资料各类别的数值大小，用于表示他们之间的对比关系。2.适用资料：相互独立的资料（资料有明确分组，不连续）3.分类(1)单式条图，具有一个统计指标，一个分组因素。(2)复式条图，具有一个统计指标，两个分组因素。

  20. 1998 年不同地区爱滋病流行情况 地 区 成人感染率（ % ） 北非及中东 0.13 西欧 0.25 北美洲 0. 56 拉丁美洲 0.57 南亚及东南亚 0.69 直条图

  21. 直 条 图

  22. 250 死亡专率（1 \10 万） 200 150 100 50 0 心脏病 肺结核 脑血管病 恶性肿瘤 某年某地几种主要疾病死亡专率 脑血 恶性 心脏 老年慢 肺结核 管病 肿瘤 病 性支气 管炎

  23. 直 条 图 某省某工厂 1994、1998年四项检测指标异常检出率 ：TTT（麝香草酚浊度试验）， ：GPT（谷丙转氨酶）。 (丁建生等. 中国卫生统计 1999; 16(3):166 )

  24. 直条图

  25. 死亡率（1 \10万） 肺结核 心脏病 恶性肿瘤 某地1952年与1992年三种疾病死亡率 1952年 1992年

  26. 图12-3 直条图的纵轴尺度起点必须为零示意 直 条 图

  27. 1.概念 以圆形的总面积代表100%，把面积按比例分成若干部分，以角度大小来表示各部分所占的比重（图2-11）。2.适用资料：构成比资料 圆图（pie graph）

  28. 1998 表12-6 我国 年性病传播途径分布情况 传播途径 病例数 构成比（ ） % 413303 72.1 非婚性接触 103064 18.0 配偶传播 57174 9.9 其他传播 圆 图

  29. 圆图

  30. 其他 呼吸系病 25.70% 20.22% 心脏疾病 11.41% 16.07% 11.56% 脑血管病 损伤与中毒 15.04% 恶性肿瘤 我国部分县1998年的死因构成比 圆图

  31. 男性 女性 某地1966年男女前五位死因构成比 圆图

  32. 百 分 条 图 1.概念 百分条图的意义及适用资料与圆形图相同， 不同的是表现形式不一样。百分条图亦称构 成条图，是以直条总长度作为100%，直条中 各段表示事物各组成部分构成情况。 2.适用资料：构成比资料

  33. 表12-7 上海市某区居民脑血管病死亡季节分布 1974 1989 1990 1997 ～ ～ 季节 % % 死亡数 构成比（ ） 死亡数 构成比（ ） 2362 24.15 1729 27.95 春 1959 20.02 1455 23.52 夏 2399 24.52 1229 19.87 秋 3063 31.31 1773 28.66 冬 合计 9784 100.00 6186 100.00 百 分 条 图

  34. 百 分 条 图 图12- 5 上海市某区居民脑血管病死亡季节分布

  35. 0 20 40 60 80 100 25.70% 16.07% 15.04% 20.22% 11.56% 11.41% 恶性 肿瘤 损伤与 中毒 心脏 疾病 其他 脑血 管病 呼吸 系病 我国部分县1998年的死因构成比 百分直条图

  36. 线 图 ☆普通线图（线图） 1.概念：线图(line graph)是用线段的升降来表示统计指标的变化趋势。如某事物随时间的发展变化，或某现象随另一现象变迁的情况。 2.适用资料：适用于随时间变化的连续性资料。 3.分析目的：用线段的升降表示某事物在时间上的发展变化趋势。

  37. 表16-8 某市1949～1957年15岁以下儿童结核病和白喉死亡率（1/10万） 年份 结核病死亡率 百喉死亡率 1949 150.2 20.1 1950 148.0 16.6 1951 141.0 14.0 1952 130.0 11.8 1953 110.4 10.7 1954 98.2 6.5 1955 72.6 3.9 1956 68.0 2.4 1957 54.8 1.3

  38. 图12—7 某市城区和郊县1989～1998年糖尿病死亡率

  39. 半对数线图 1. 概念：是一种特殊的线图，其坐标纵轴是对数尺度，特别适宜作不同指标变化速度的比较。 2.适用资料：适用于随时间变化的连续性资料，尤其比较数值相差悬殊的多组资料时采用。 3.分析目的：半对数线图中线段的升降是用来表示某事物发展速度（或者说是相对比）。

  40. 普通线图（线图）：纵横轴均为算术尺度。 半对数图：纵轴为对数尺度，横轴为算术尺度。

  41. 注意：在普通线图中，结核病死亡率线条的坡度比白喉死亡率线条下降的陡峭，只能说明两种疾病的死亡率逐年变化幅度不同，不能错认为结核病死亡率的下降速度比白喉死亡率的下降速度快。在半对数线图中就不会出现这种错觉。在比较事物间的变化速度时，应选择半对数线图。注意：在普通线图中，结核病死亡率线条的坡度比白喉死亡率线条下降的陡峭，只能说明两种疾病的死亡率逐年变化幅度不同，不能错认为结核病死亡率的下降速度比白喉死亡率的下降速度快。在半对数线图中就不会出现这种错觉。在比较事物间的变化速度时，应选择半对数线图。

  42. 为什么半对数线图中线段的升降可以表示事物发展的速度？为什么半对数线图中线段的升降可以表示事物发展的速度？

  43. 数值 时间 图12-12 绝对差示意图（算术格纸） 绝对差与相对比的比较 数值 时间 图12-13 相对比示意图（半对数格纸）

  44. 某市1949～1957年15岁以下儿童结核病和白喉死亡率（1/10万）某市1949～1957年15岁以下儿童结核病和白喉死亡率（1/10万）

  45. 直 方 图 1.概念：是以直方面积描述各组频数的多少，面积的总和相当于各组频数之和。 2.适用资料：直方图用于表达连续性资料的频数分布。

  46. 3.制图要求： 1）一般纵轴表示被观察现象的频数（或频率），横轴表示连续变量，以各矩形（宽为组距）的面积表示各组段频数。 2）直方图的各直条间不留空隙；各直条间可用直线分隔，但也可不用直线分隔。 3）组距不等时，横轴仍表示连续变量，但纵轴是每个横轴单位的频数。

  47. 身高（cm） 图12－14 某地大学生一年级女生身高测量值分布 频数（ 人 ）
