Presentation Transcript


4 5986852

情境4 汽车照明系统检修

汽车工程学院


4 5986852

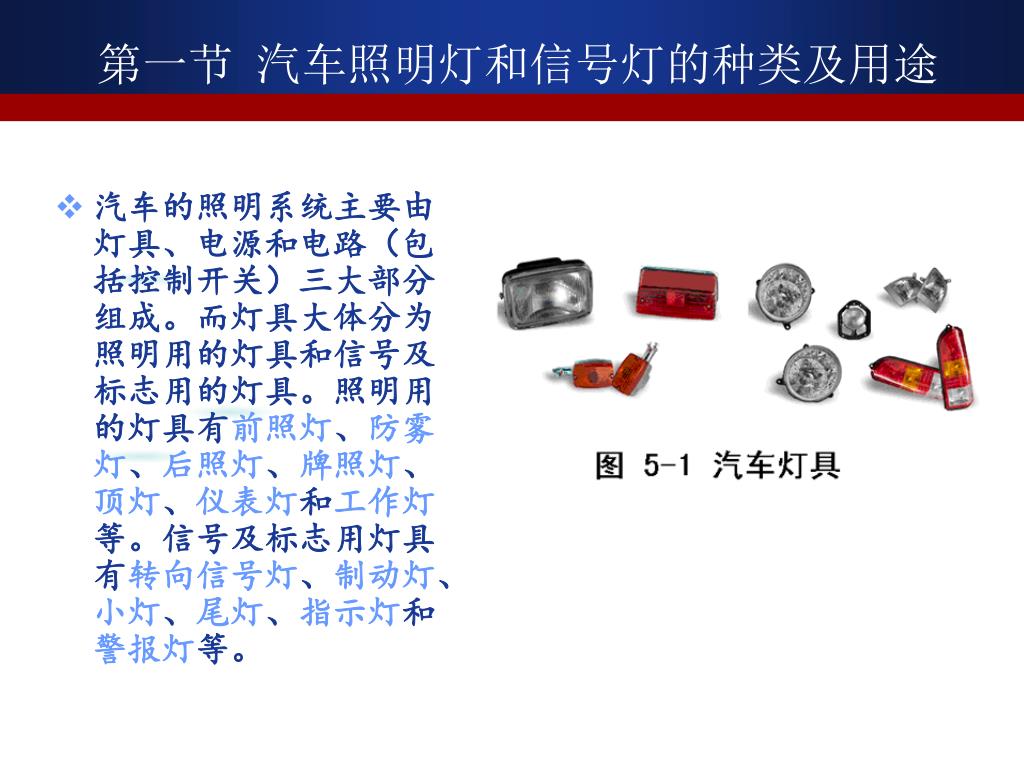

第一节 汽车照明灯和信号灯的种类及用途

  • 汽车的照明系统主要由灯具、电源和电路(包括控制开关)三大部分组成。而灯具大体分为照明用的灯具和信号及标志用的灯具。照明用的灯具有前照灯、防雾灯、后照灯、牌照灯、顶灯、仪表灯和工作灯等。信号及标志用灯具有转向信号灯、制动灯、小灯、尾灯、指示灯和警报灯等。


4 5986852

多盏小圆灯的组合


4 5986852

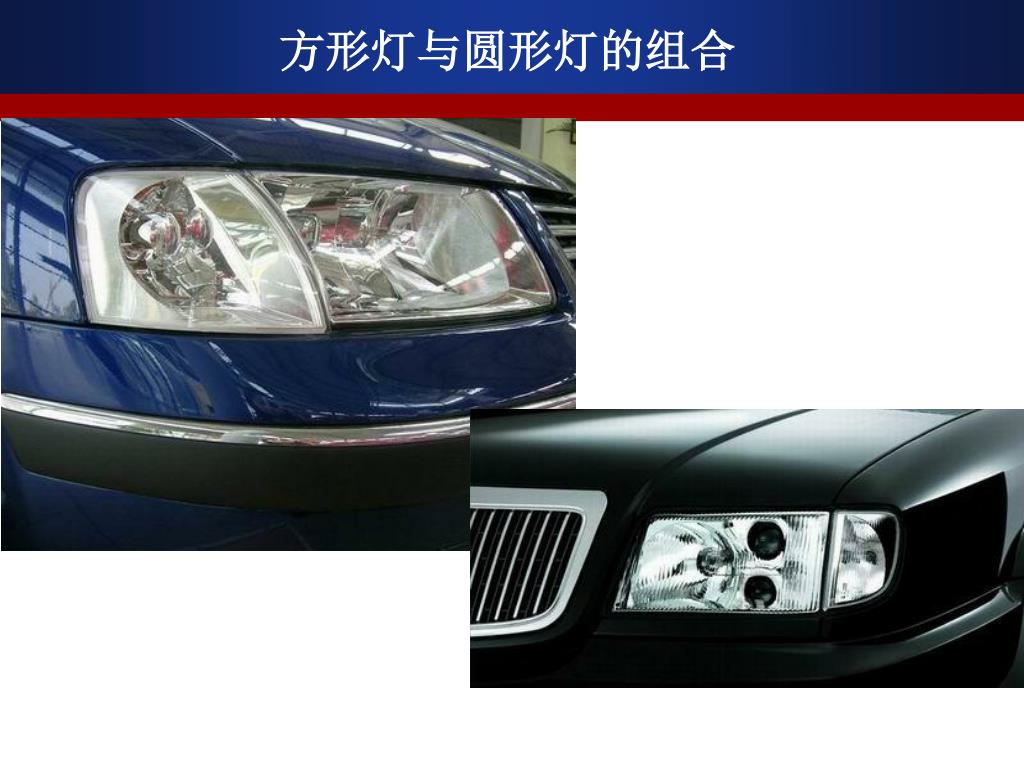

方形灯与圆形灯的组合


4 5986852

不规则的异性灯组合而成的前大灯


4 5986852

复古的独立圆形前大灯设计,显得更有灵气


4 5986852

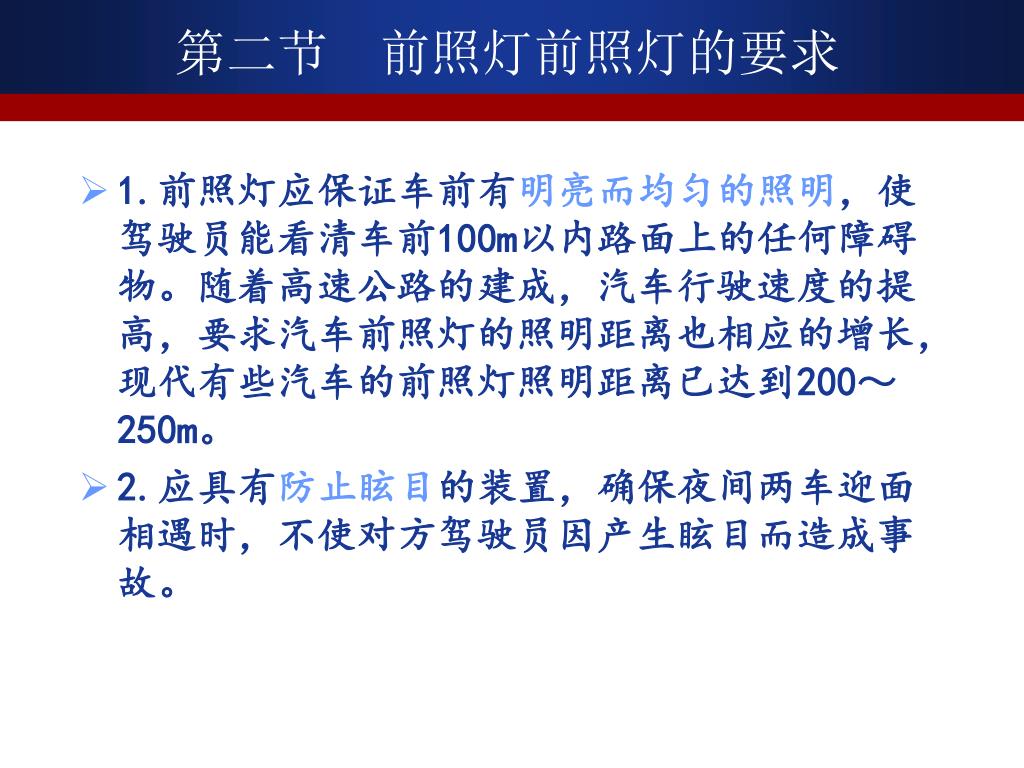

第二节 前照灯前照灯的要求

  • 1.前照灯应保证车前有明亮而均匀的照明,使驾驶员能看清车前100m以内路面上的任何障碍物。随着高速公路的建成,汽车行驶速度的提高,要求汽车前照灯的照明距离也相应的增长,现代有些汽车的前照灯照明距离已达到200~250m。

  • 2.应具有防止眩目的装置,确保夜间两车迎面相遇时,不使对方驾驶员因产生眩目而造成事故。


4 5986852

  • 3.前照灯的上缘距地面高度不大于1.2m,外缘距车外侧不大于0.4m。

  • 4.汽车的前照灯应有远、近光变换装置,并且当远光变为近光时,所有远光应能同时熄灭。

  • 5.四灯制前照灯并排安装时,装于外侧的一对应为远、近光双光束灯;装于内侧的一对应为远光单光束灯。


4 5986852

前照灯的结构

  • 前照灯由灯泡、反光镜、配光镜三部分组成。

  • 灯泡的灯丝由功率大的远光灯丝和功率较小的近光灯丝组成。

  • 由钨丝制作成螺旋状,以缩小灯丝的尺寸,有利于光束的聚合。


4 5986852

灯泡

灯泡的种类:

  • 充气灯泡

  • 卤素灯泡

  • 新型高压放电氙灯


4 5986852

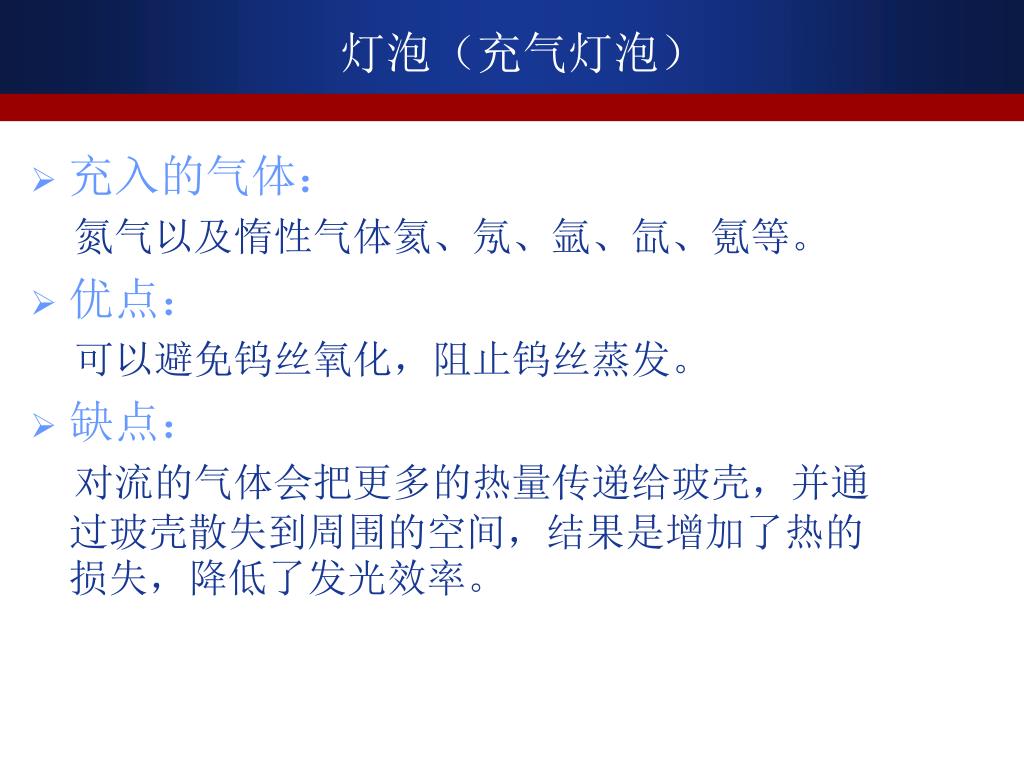

灯泡(充气灯泡)

  • 充入的气体:

    氮气以及惰性气体氦、氖、氩、氙、氪等。

  • 优点:

    可以避免钨丝氧化,阻止钨丝蒸发。

  • 缺点:

    对流的气体会把更多的热量传递给玻壳,并通过玻壳散失到周围的空间,结果是增加了热的损失,降低了发光效率。


4 5986852

灯泡(充气灯泡实物)


4 5986852

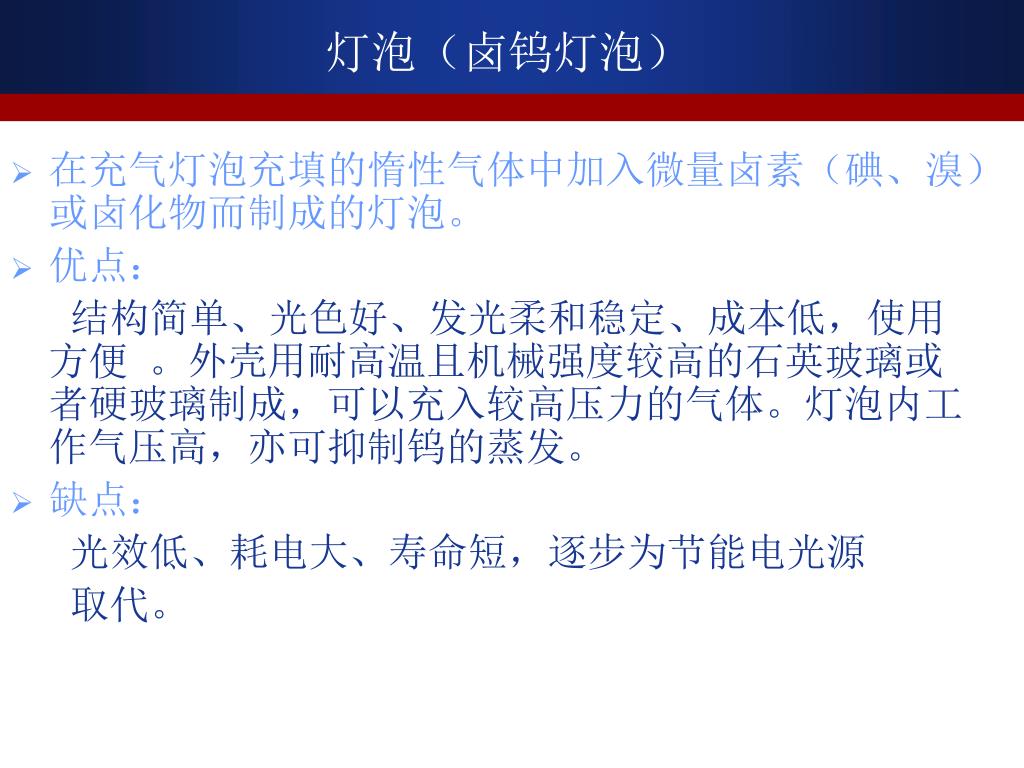

灯泡(卤钨灯泡)

  • 在充气灯泡充填的惰性气体中加入微量卤素(碘、溴)或卤化物而制成的灯泡。

  • 优点:

    结构简单、光色好、发光柔和稳定、成本低,使用方便 。外壳用耐高温且机械强度较高的石英玻璃或者硬玻璃制成,可以充入较高压力的气体。灯泡内工作气压高,亦可抑制钨的蒸发。

  • 缺点:

    光效低、耗电大、寿命短,逐步为节能电光源

    取代。


4 5986852

灯泡(卤钨灯泡)

卤素灯有其独特的配光结构,每支灯光内有两组

灯丝,一组是主光束灯丝,发出的灯光经灯罩反

射镜反射后径直向前射去,这种光源就是我们平

时所说的“远光”。另一组是偏光束灯丝,发出

的光给遮光板挡到灯罩反射镜子的上半部分,其

反射出去的光线都是朝下漫射向地面,不会给对

面来车的驾驶者造成眩目,这种光源就是我们平

常所说的“近光”。


4 5986852

灯泡(卤钨灯泡)


4 5986852

卤素灯实物


4 5986852

氙气大灯

HID (High Intensity Discharge)-高密度气体放电灯,是依据电弧放电原理,燃烧灯泡內的氙气来发光,取代传统的钨丝燃烧发光,它是以点燃两电极间的电弧发光。

  • 结构:

    小型石英灯泡、变压器和电子控制器组成

  • 工作原理:

    接通电源后,通过变压器,在几微秒内升到2万伏以上的高压脉

    冲电加在石英灯泡内的金属电极之间,激励灯泡内的物质(氙气、少量的水银蒸气及金属卤化物)在电弧中电离产生亮光。


4 5986852

氙气大灯

  • 优点:

    • 高出传统卤素灯三倍的亮度效率 ;

    • 使用寿命长(2500小时);

    • 电力消耗小(节约近1/2);

    • 色光好(跟太阳光相似),可以有效减少驾驶人的视觉疲劳 。

  • 缺点:

    • 价格高


4 5986852

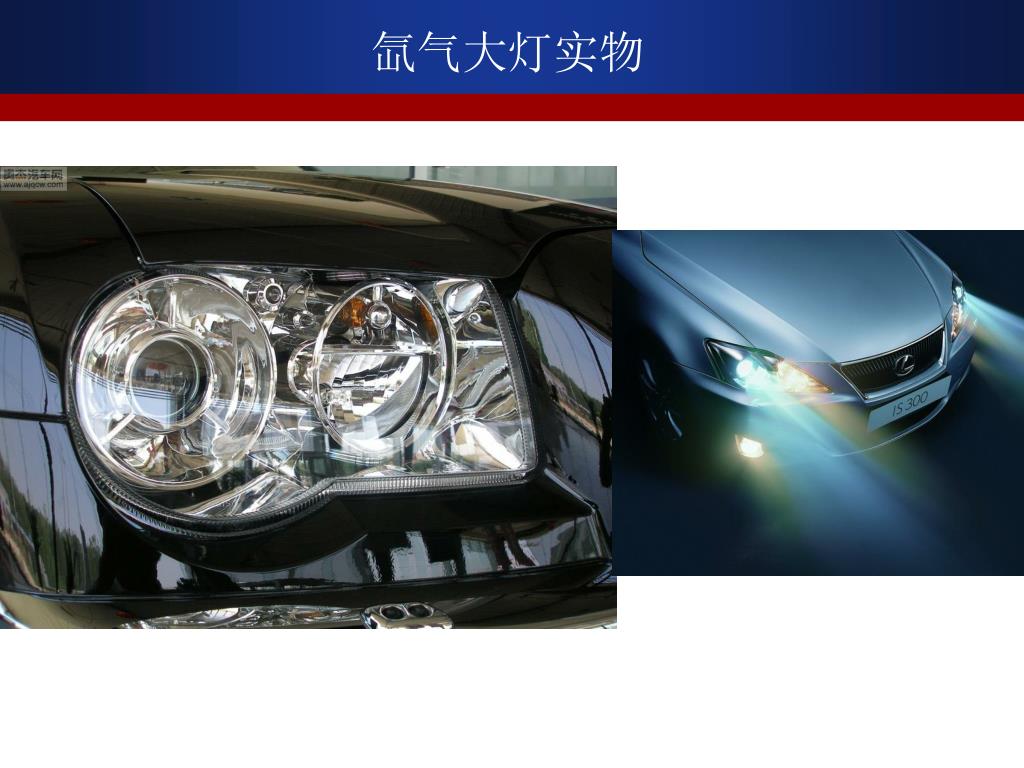

氙气大灯实物


4 5986852

卤素灯与氙气灯的照射效果比较


4 5986852

反射镜

2.反射镜

  • 反射镜一般用0.6~0.8mm的薄钢板冲压而成

  • 反射镜的表面形状呈旋转抛物面,其内表面镀银、铝或镀铬,然后抛光。

  • 由于镀铝的反射系数可以达到94%以上,机械强度也较好,所以现在一般采用真空镀铝。


4 5986852

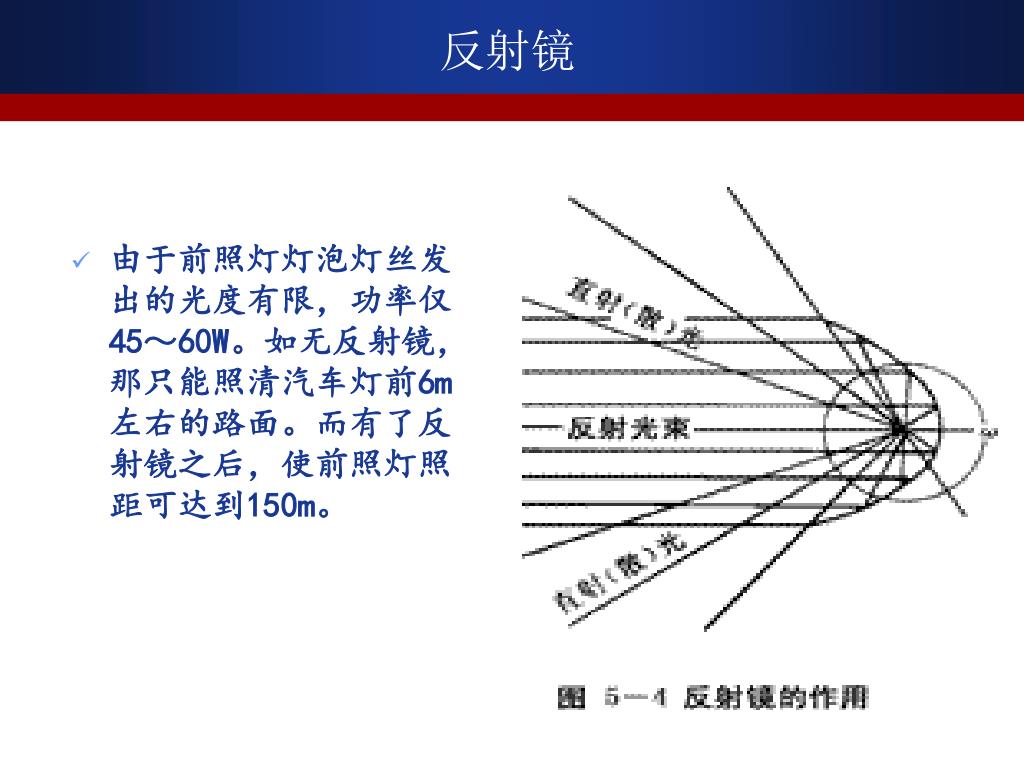

反射镜

  • 由于前照灯灯泡灯丝发出的光度有限,功率仅45~60W。如无反射镜,那只能照清汽车灯前6m左右的路面。而有了反射镜之后,使前照灯照距可达到150m。


4 5986852

配光镜

3.配光镜

  • 配光镜又称散光玻璃,它是用透光玻璃压制而成,是很多块特殊的棱镜和透镜的组合。

  • 其几何形状比较复杂,外形一般为圆形和矩形

  • 配光镜的作用是将反射镜反射出的平行光束进行折射,使车前路面和路线都有良好而均匀的照明。


4 5986852

前照灯避免眩目的措施

1。前照灯采用远近光变光措施

远光位于反射镜焦点上,近光位于焦点的上方偏右


4 5986852

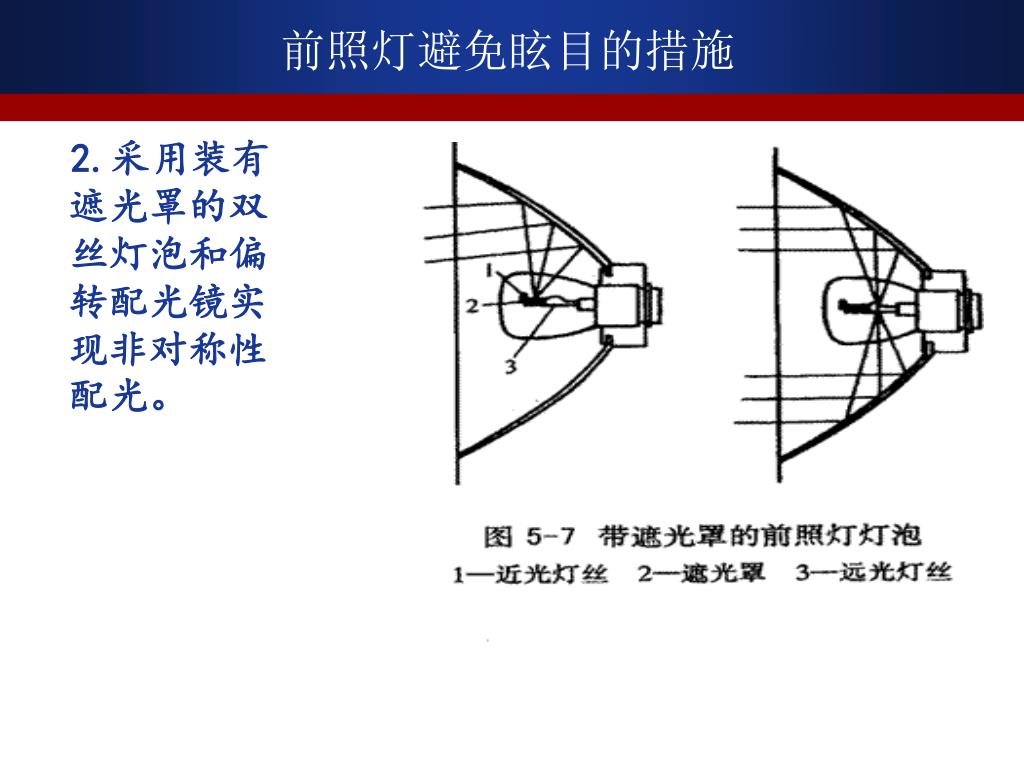

前照灯避免眩目的措施

2.采用装有遮光罩的双丝灯泡和偏转配光镜实现非对称性配光。


4 5986852

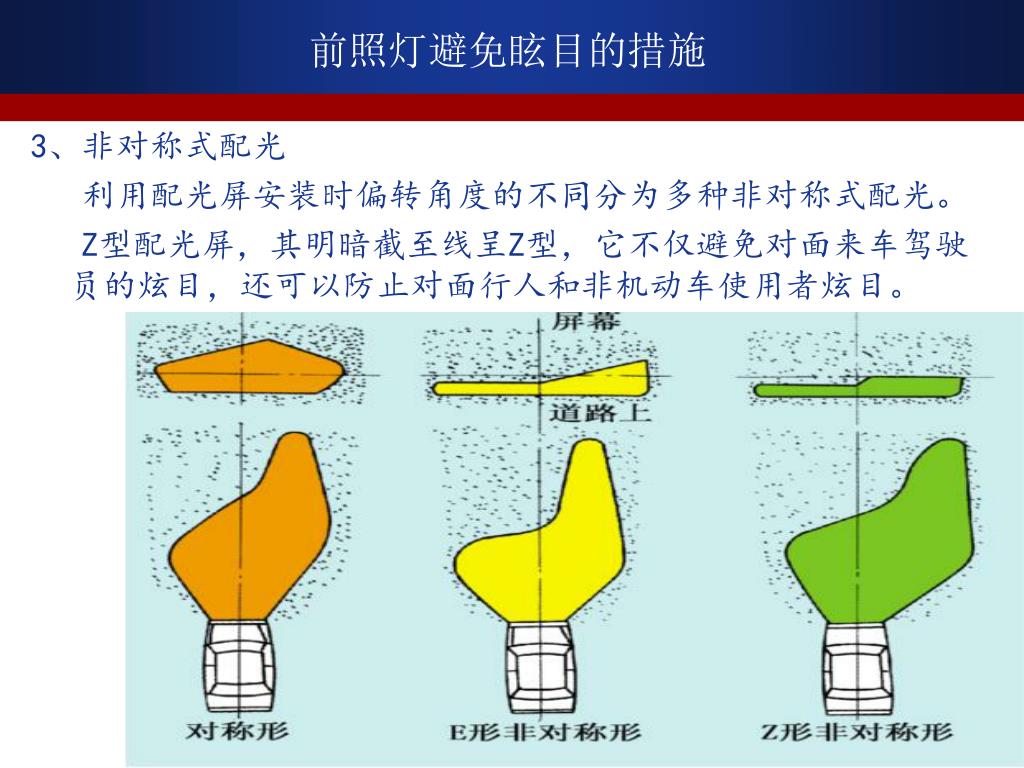

前照灯避免眩目的措施

3、非对称式配光

利用配光屏安装时偏转角度的不同分为多种非对称式配光。

Z型配光屏,其明暗截至线呈Z型,它不仅避免对面来车驾驶员的炫目,还可以防止对面行人和非机动车使用者炫目。


4 5986852

前照灯的类型

按前照灯光学组件的结构不同,可将其分为以下几种:

⒈可拆式前照灯:该灯气密性差,反射镜

易受湿气和尘埃污染而降低反射能力,严重降低

照明效果,目前已很少采用。

⒉半封闭式前照灯结构如图4.14所示

⒊封闭式前照灯其结构如图4.15所示

图4.14 半封闭式前照灯

1-配光镜 2-固定圈 3-调整圈 4-反射镜

5-拉紧弹簧 6-灯壳7-灯泡 8-防尘罩

9-调节螺钉 10-调整螺母 11-胶木插座 12-接线片

图4.15 封闭式前照灯

1-配光镜 2-反射镜 3-插头 4-灯丝


4 5986852

前照灯的类型

高压放电氙气灯的结构如图所示,这种灯的灯泡里没有灯丝,取而代之的是装在石英管内的两个电极,管内充有氙及微量金属(或金属卤化物)。在电极上加上数万伏的引弧电压后,气体开始电离而导电,气体原子即处于激发状态,使电子发生能级跃迁而开始发光,电极间蒸发少量水银蒸气,光源立即引起水银蒸气弧光放电,待温度上升后再转入卤化物弧光灯工作。


4 5986852

组合前照灯结构图


4 5986852

前照灯控制电路


4 5986852

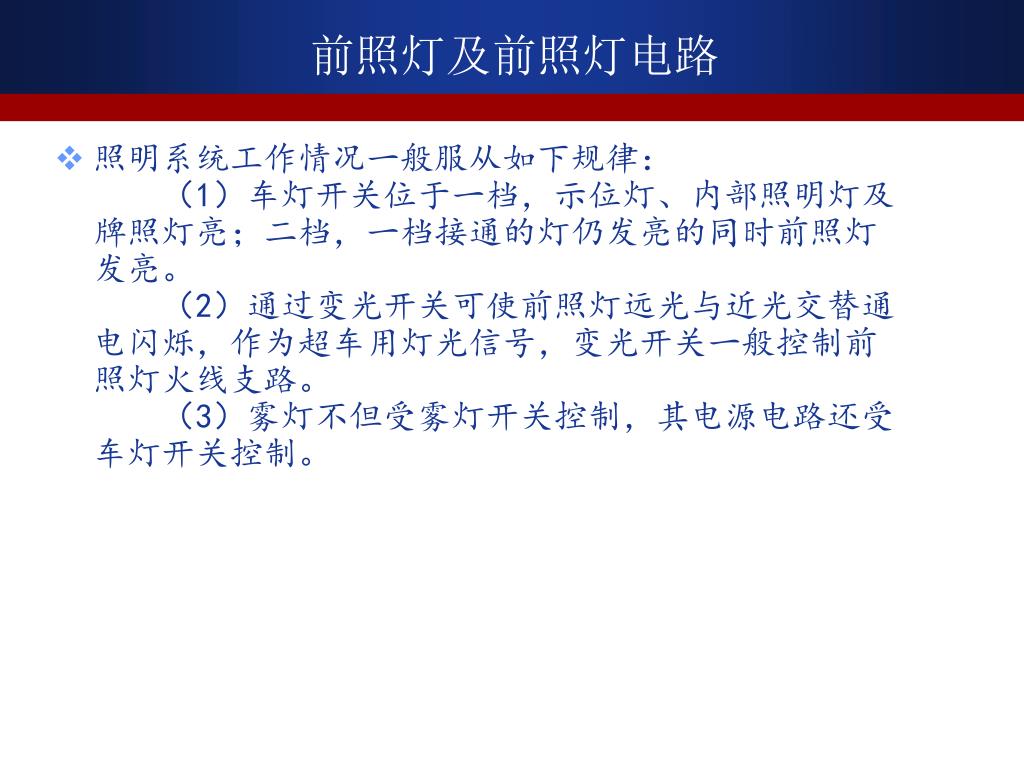

前照灯及前照灯电路

  • 照明系统工作情况一般服从如下规律:  (1)车灯开关位于一档,示位灯、内部照明灯及牌照灯亮;二档,一档接通的灯仍发亮的同时前照灯发亮。  (2)通过变光开关可使前照灯远光与近光交替通电闪烁,作为超车用灯光信号,变光开关一般控制前照灯火线支路。  (3)雾灯不但受雾灯开关控制,其电源电路还受车灯开关控制。


4 5986852

前照灯控制电路

(4)顶灯还兼有监视车门关闭的作用.当车门未关严时顶灯发亮以示警告。(5)在有些车辆中,为了保证发动机顺利起动,当点火开关打至起动挡时,前照灯及空调系统等耗电量较大的用电设备将被断电。

(6)由于前照灯远光功率较大,为了减少照明开关的烧蚀,常用灯光继电器来控制。


4 5986852

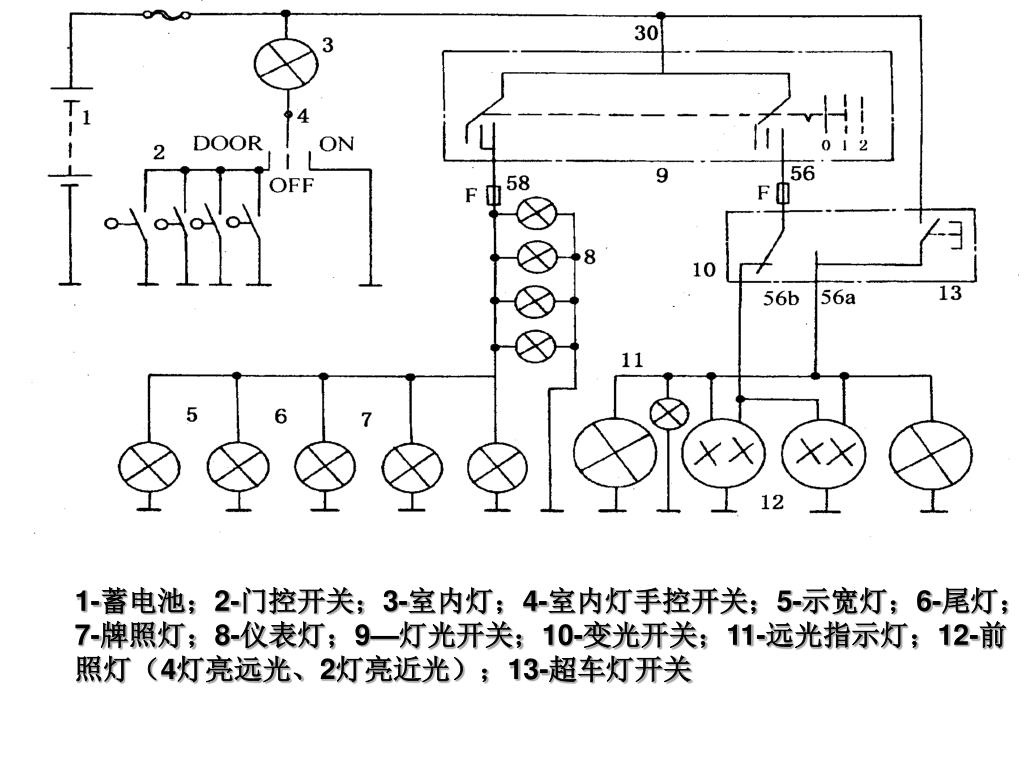

1-蓄电池;2-门控开关;3-室内灯;4-室内灯手控开关;5-示宽灯;6-尾灯;7-牌照灯;8-仪表灯;9—灯光开关;10-变光开关;11-远光指示灯;12-前照灯(4灯亮远光、2灯亮近光);13-超车灯开关


4 5986852

前照灯控制电路

带前照灯继电器的照明电路1-示宽灯;2-尾灯;3-牌照灯;4-灯光开关;5-仪表灯;6-前照灯继电器;7-变光开关;8-远光灯及远光指示灯;9-近光灯丝,10-超车灯开关


4 5986852

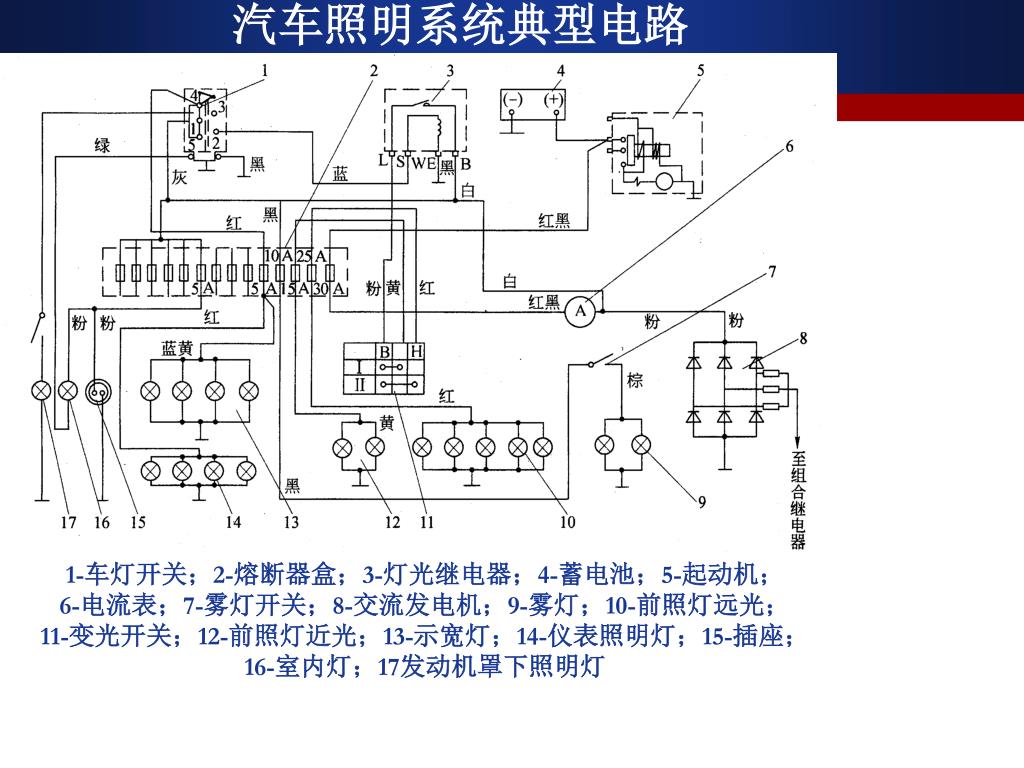

汽车照明系统典型电路

1-车灯开关;2-熔断器盒;3-灯光继电器;4-蓄电池;5-起动机;

6-电流表;7-雾灯开关;8-交流发电机;9-雾灯;10-前照灯远光;

11-变光开关;12-前照灯近光;13-示宽灯;14-仪表照明灯;15-插座;

16-室内灯;17发动机罩下照明灯


4 5986852

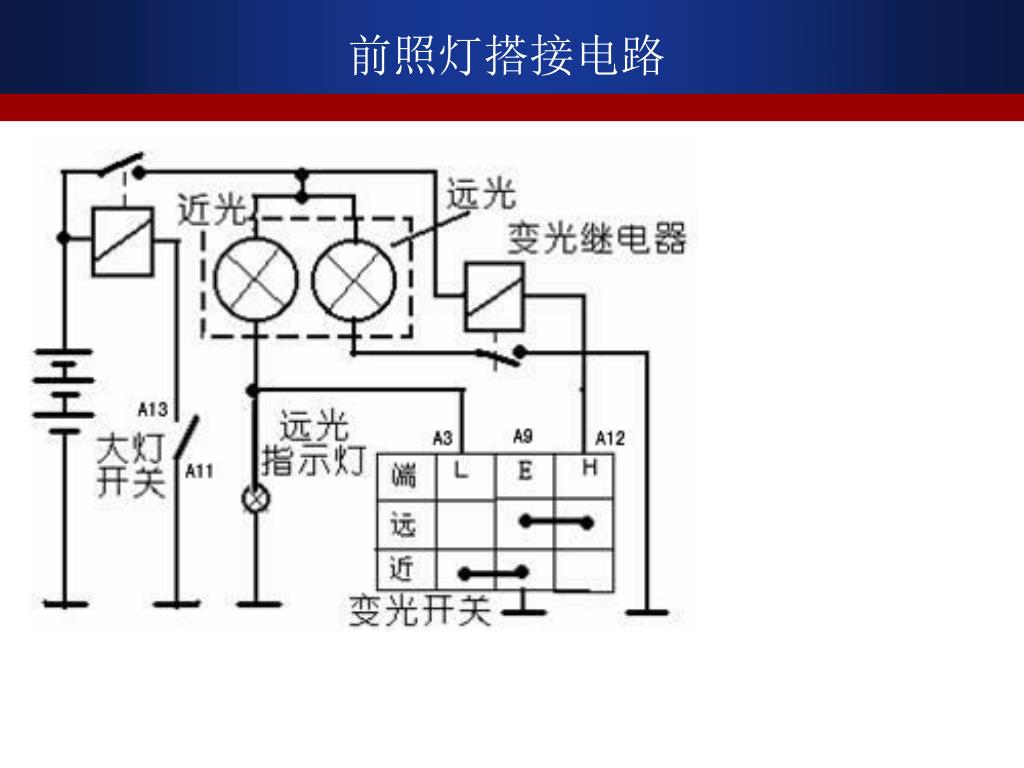

前照灯搭接电路


4 5986852

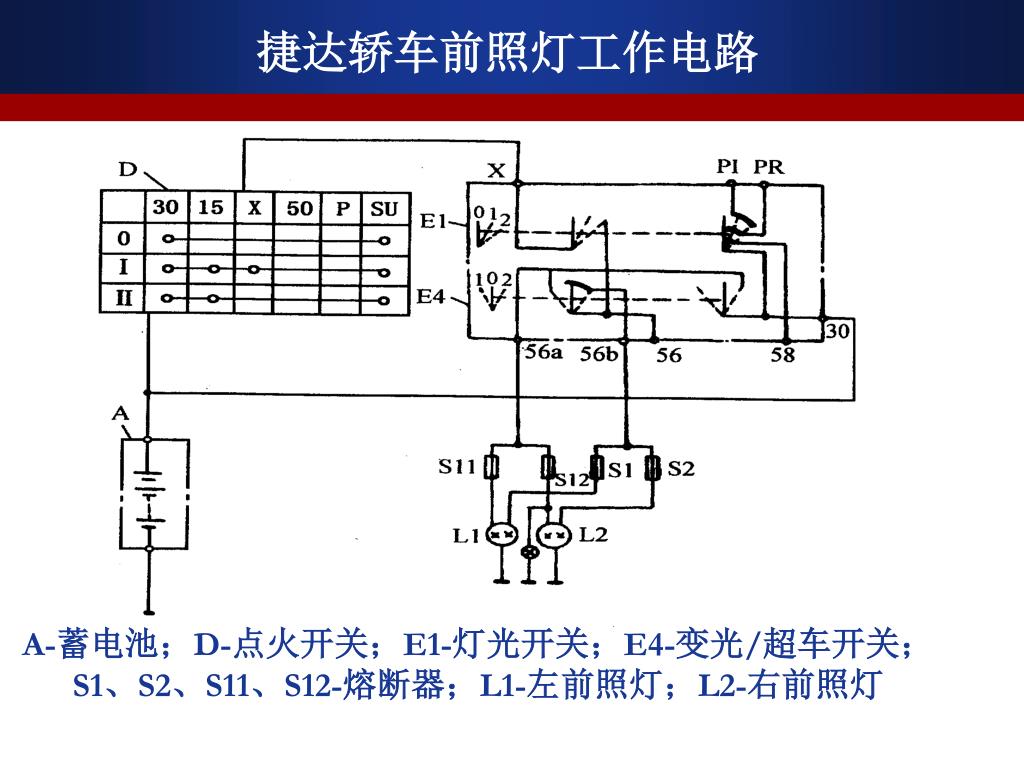

捷达轿车前照灯工作电路

A-蓄电池;D-点火开关;E1-灯光开关;E4-变光/超车开关;

S1、S2、S11、S12-熔断器;L1-左前照灯;L2-右前照灯


4 5986852

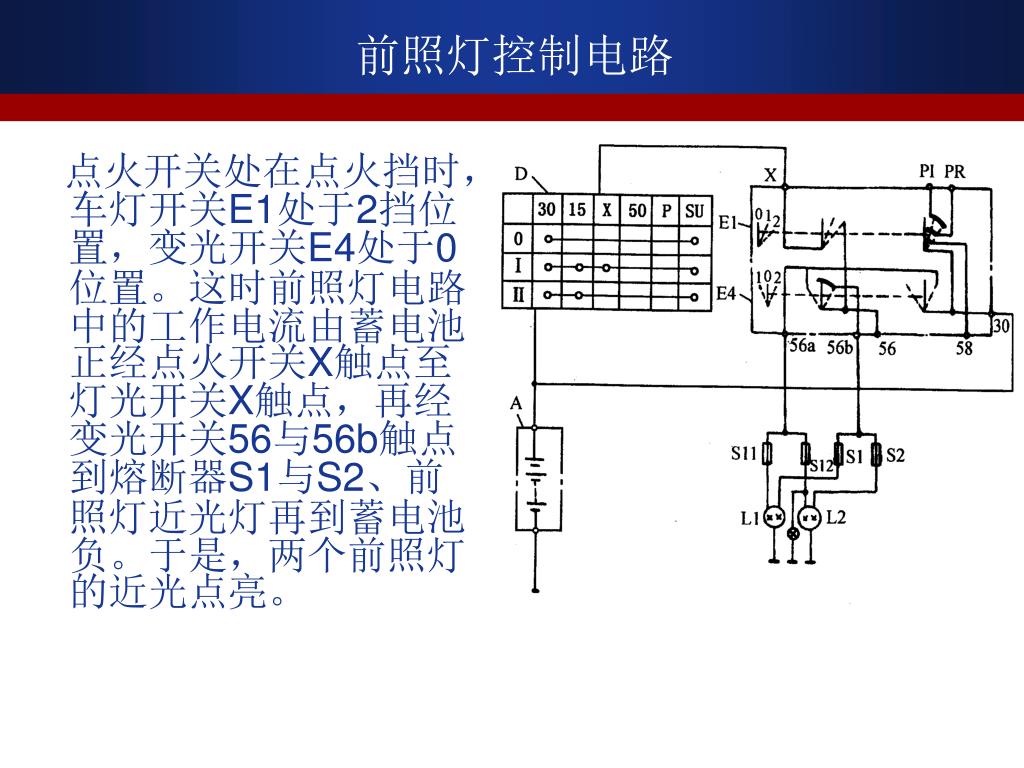

点火开关处在点火挡时,车灯开关E1处于2挡位置,变光开关E4处于0位置。这时前照灯电路中的工作电流由蓄电池正经点火开关X触点至灯光开关X触点,再经变光开关56与56b触点到熔断器S1与S2、前照灯近光灯再到蓄电池负。于是,两个前照灯的近光点亮。

前照灯控制电路


4 5986852

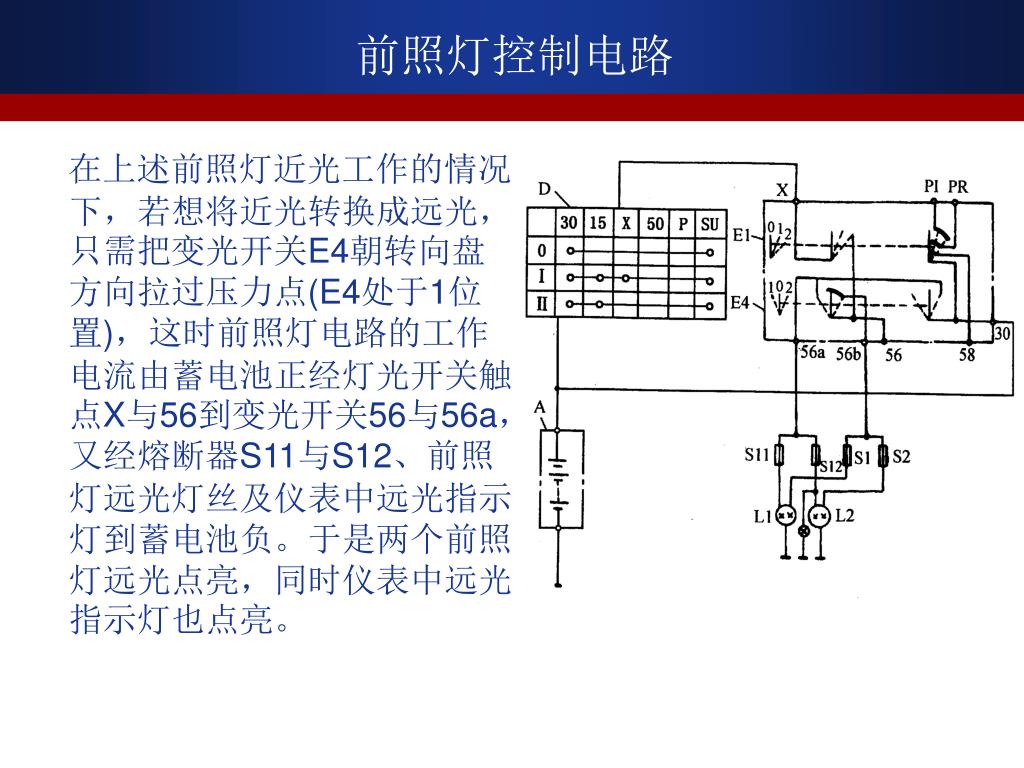

前照灯控制电路

在上述前照灯近光工作的情况下,若想将近光转换成远光,只需把变光开关E4朝转向盘方向拉过压力点(E4处于1位置),这时前照灯电路的工作电流由蓄电池正经灯光开关触点X与56到变光开关56与56a,又经熔断器S11与S12、前照灯远光灯丝及仪表中远光指示灯到蓄电池负。于是两个前照灯远光点亮,同时仪表中远光指示灯也点亮。


4 5986852

前照灯控制电路


4 5986852

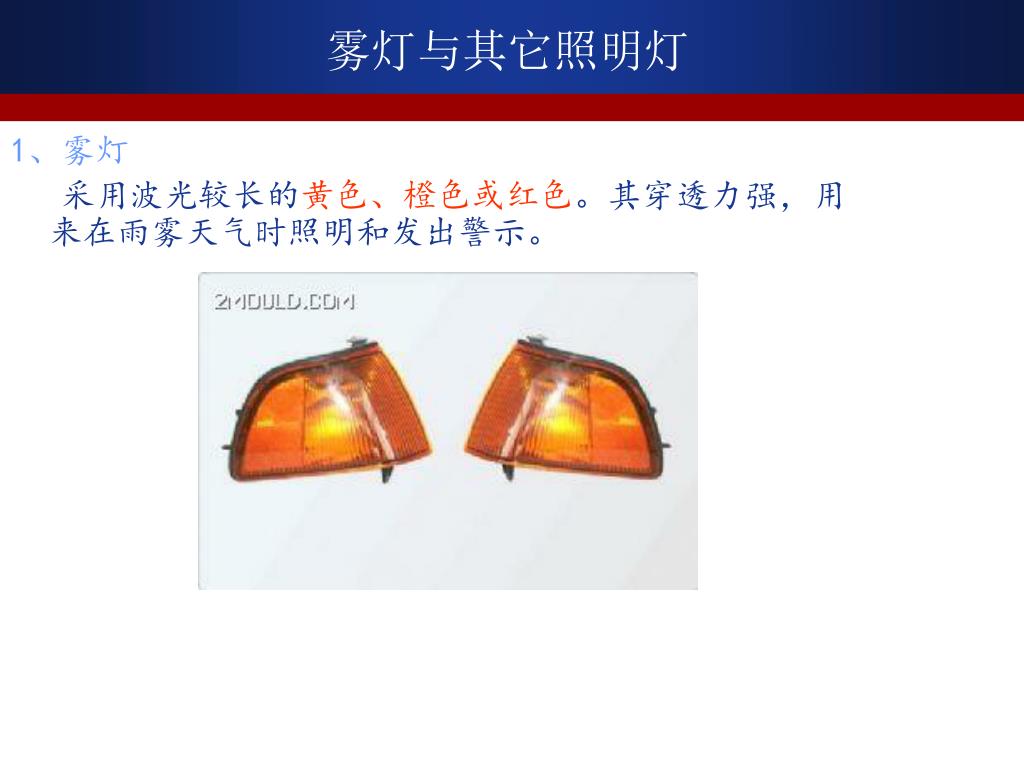

雾灯与其它照明灯

1、雾灯

采用波光较长的黄色、橙色或红色。其穿透力强,用来在雨雾天气时照明和发出警示。


4 5986852

前照灯控制电路

1、前雾灯:

装于汽车前部比前照灯稍低的位置,用于在雨雾天气行车时道路的照明。功率为45~55W,光色为橙色或黄色。

2、后雾灯:

用于保证雾天高速行驶的汽车向后方车辆或行人提供本车位置信息,以降低交通事故发生率。光色为红色。

3、注意:

雾灯不但受雾灯开关控制,其电源电路还受车灯开关控制。


4 5986852

前照灯控制电路

  • 4、汽车雾灯的使用方法

  • (1)使用雾灯的气候、地理条件 雾天、大雨天、暴风沙尘天、风雪天、山区道路夜晚行车。 (2)白天、野外夜晚使用雾灯 开近光和前后雾灯。在比较恶劣的气候条件下,还可配合使用双闪灯。 (3)城区夜晚有路灯照明的道路 开后雾灯、同时打开双闪灯。注意勤鸣号示意路人和汽车避让。 特别提示:大雾天无论在有照明的市内还是在野外行车,开启远光灯是非常危险的。


4 5986852

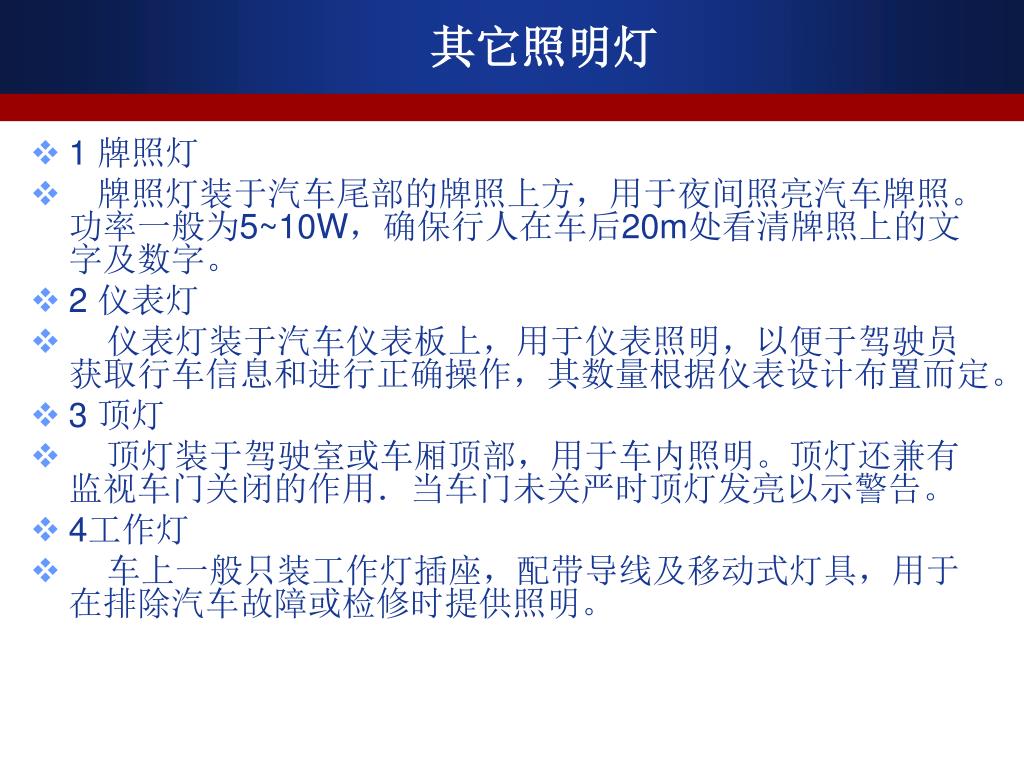

其它照明灯

  • 1 牌照灯

  • 牌照灯装于汽车尾部的牌照上方,用于夜间照亮汽车牌照。功率一般为5~10W,确保行人在车后20m处看清牌照上的文字及数字。

  • 2 仪表灯

  • 仪表灯装于汽车仪表板上,用于仪表照明,以便于驾驶员获取行车信息和进行正确操作,其数量根据仪表设计布置而定。

  • 3 顶灯

  • 顶灯装于驾驶室或车厢顶部,用于车内照明。顶灯还兼有监视车门关闭的作用.当车门未关严时顶灯发亮以示警告。

  • 4工作灯

  • 车上一般只装工作灯插座,配带导线及移动式灯具,用于在排除汽车故障或检修时提供照明。
