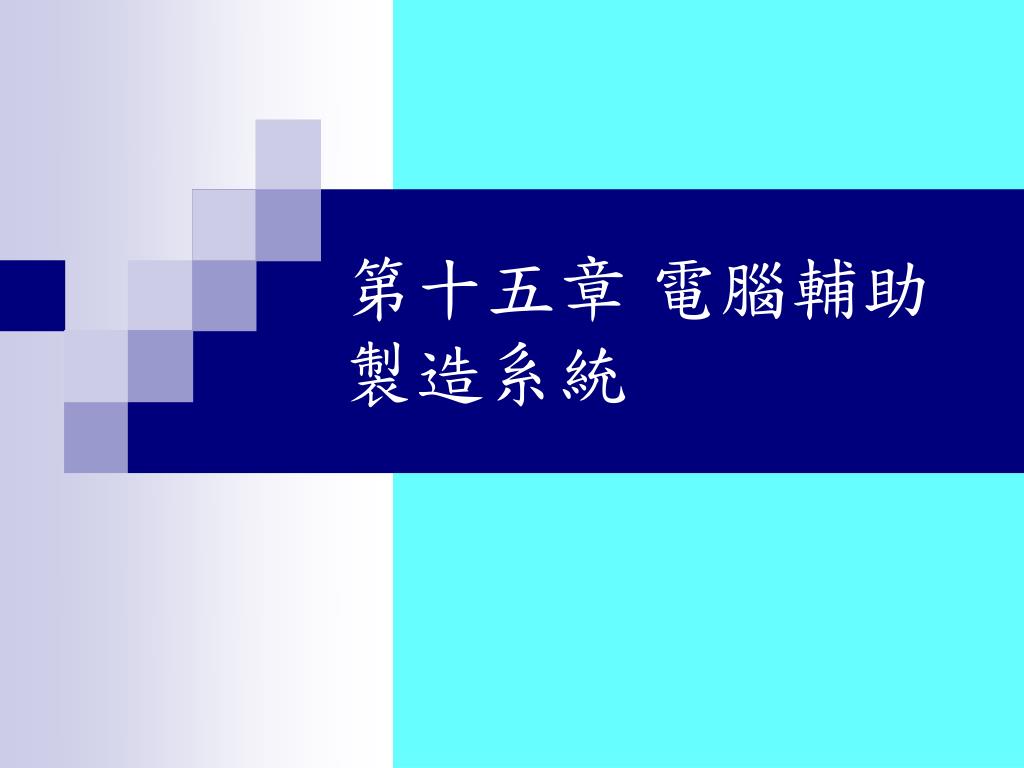

第十五章 電腦輔助製造系統

1. 第十五章 電腦輔助製造系統

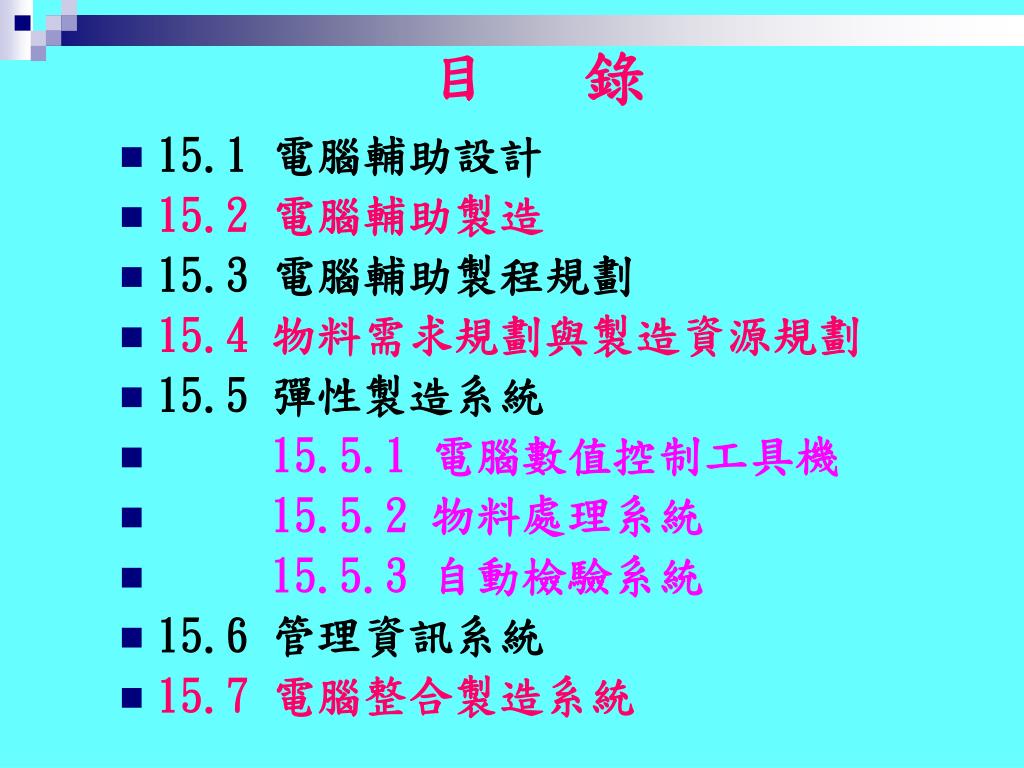

2. 目 錄 • 15.1 電腦輔助設計 • 15.2 電腦輔助製造 • 15.3 電腦輔助製程規劃 • 15.4 物料需求規劃與製造資源規劃 • 15.5 彈性製造系統 • 15.5.1 電腦數值控制工具機 • 15.5.2 物料處理系統 • 15.5.3 自動檢驗系統 • 15.6 管理資訊系統 • 15.7 電腦整合製造系統

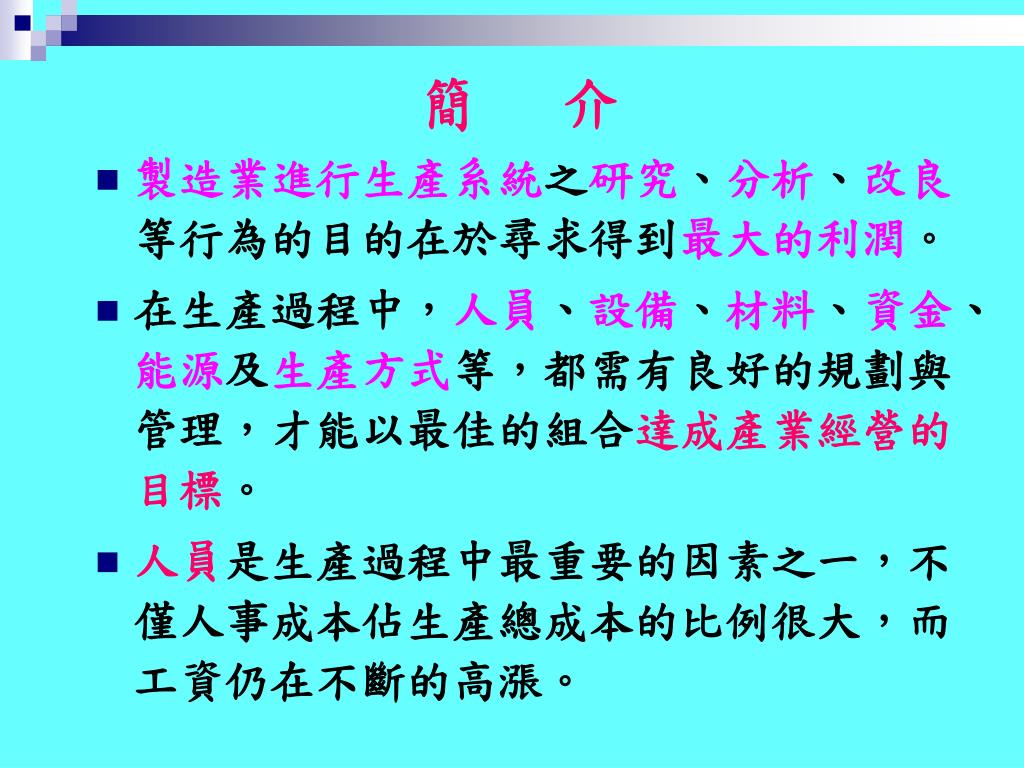

3. 簡 介 • 製造業進行生產系統之研究、分析、改良等行為的目的在於尋求得到最大的利潤。 • 在生產過程中，人員、設備、材料、資金、能源及生產方式等，都需有良好的規劃與管理，才能以最佳的組合達成產業經營的目標。 • 人員是生產過程中最重要的因素之一，不僅人事成本佔生產總成本的比例很大，而工資仍在不斷的高漲。

4. 簡 介 • 況且操作人員可能因為疲倦或疏忽，甚至本身的技術能力，都會直接影響到產品的品質及生產的效率，造成生產的不良後果。 • 改善的方法之ㄧ就是減少對直接操作人員的依賴，因此加工方式的演進： • 從人工製造 • 經機械化與專業化 • 然後自動化 • 進入整合製造的階段

5. 簡 介 (續) • 人工製造是指由生產者一個人負責產品的設計、製造、銷售等生產行為，為最早期的生產模式。 • 隨著工業革命的來臨，製造程序進入機械化與專業化，達成大量生產、零件具互換性、產品精確且均一等特點，但對操作人員的依賴仍是頗深。

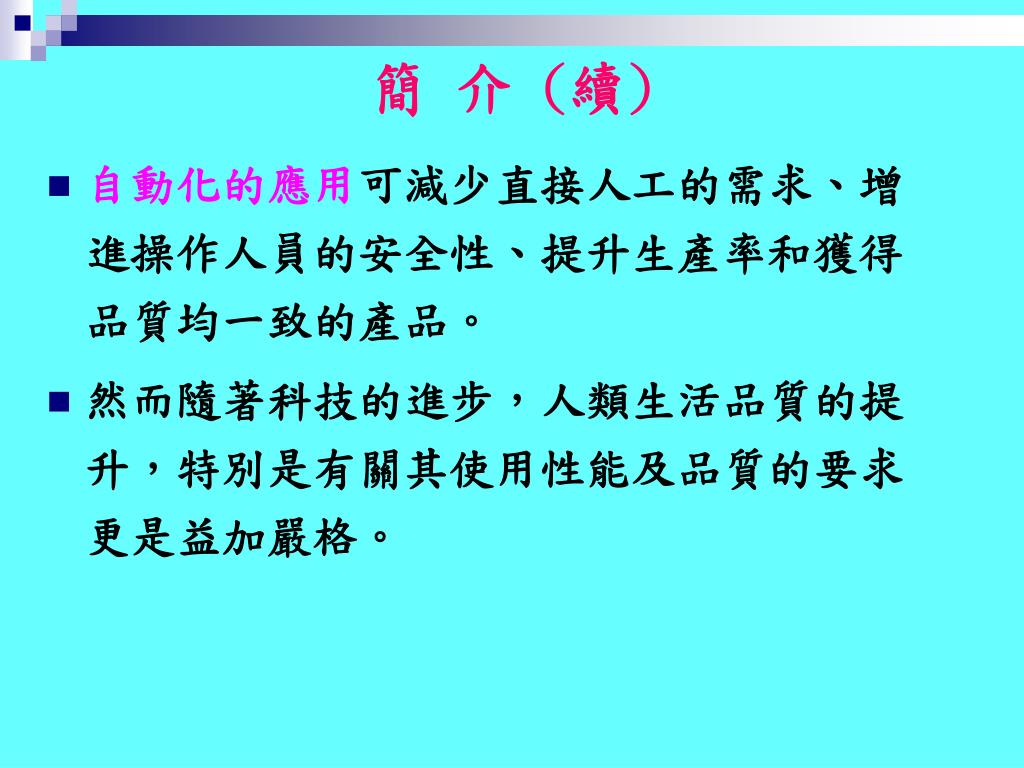

6. 簡 介 (續) • 自動化的應用可減少直接人工的需求、增進操作人員的安全性、提升生產率和獲得品質均一致的產品。 • 然而隨著科技的進步，人類生活品質的提升，特別是有關其使用性能及品質的要求更是益加嚴格。

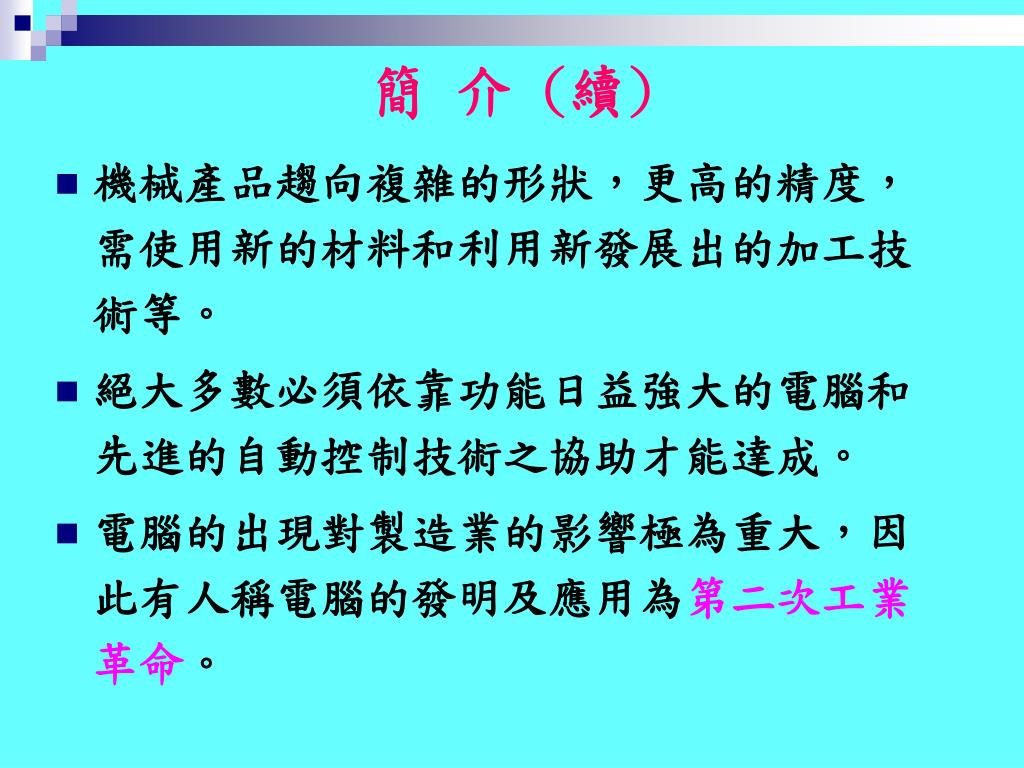

7. 簡 介 (續) • 機械產品趨向複雜的形狀，更高的精度，需使用新的材料和利用新發展出的加工技術等。 • 絕大多數必須依靠功能日益強大的電腦和先進的自動控制技術之協助才能達成。 • 電腦的出現對製造業的影響極為重大，因此有人稱電腦的發明及應用為第二次工業革命。

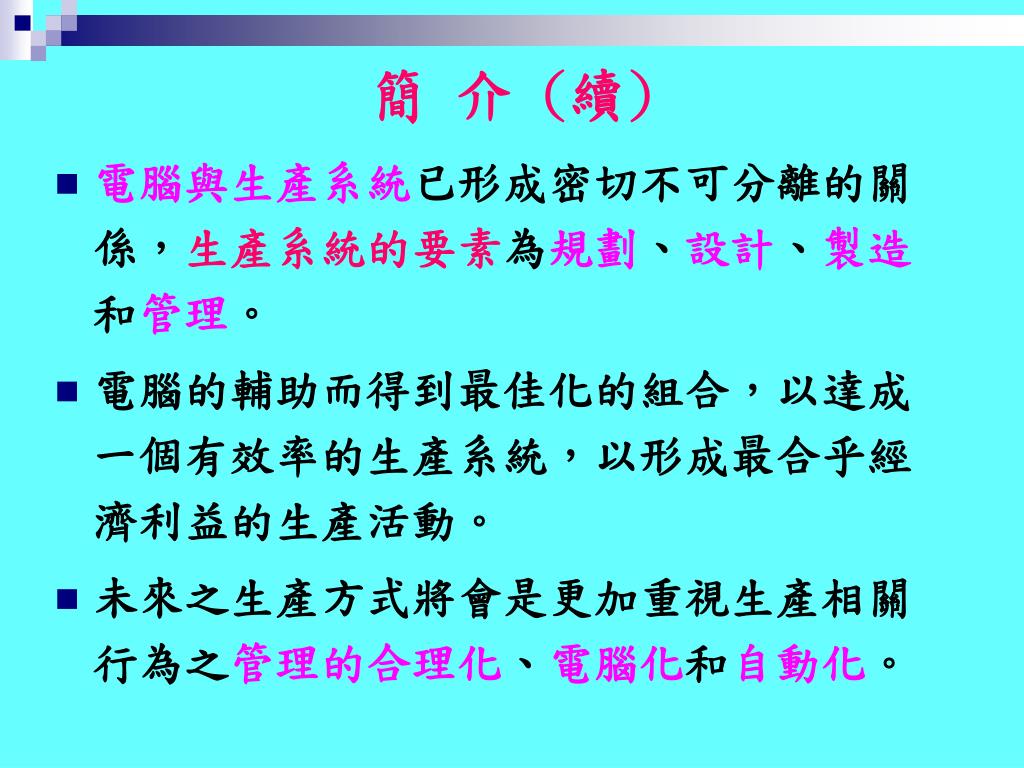

8. 簡 介 (續) • 電腦與生產系統已形成密切不可分離的關係，生產系統的要素為規劃、設計、製造和管理。 • 電腦的輔助而得到最佳化的組合，以達成一個有效率的生產系統，以形成最合乎經濟利益的生產活動。 • 未來之生產方式將會是更加重視生產相關行為之管理的合理化、電腦化和自動化。

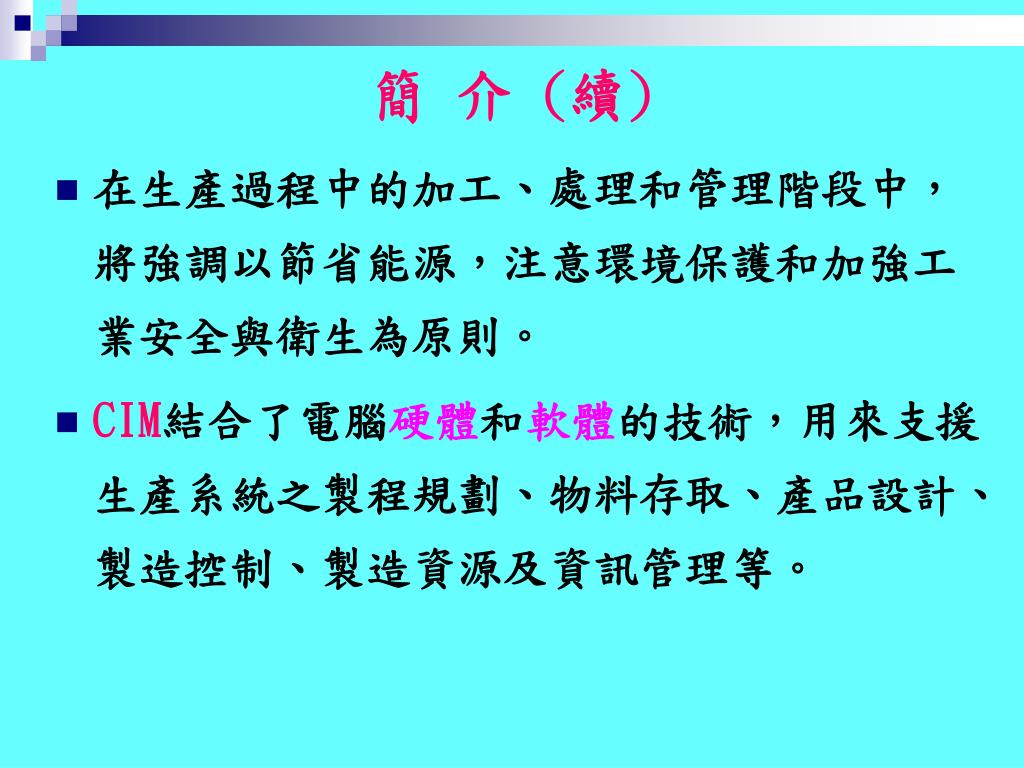

9. 簡 介 (續) • 在生產過程中的加工、處理和管理階段中，將強調以節省能源，注意環境保護和加強工業安全與衛生為原則。 • CIM結合了電腦硬體和軟體的技術，用來支援生產系統之製程規劃、物料存取、產品設計、製造控制、製造資源及資訊管理等。

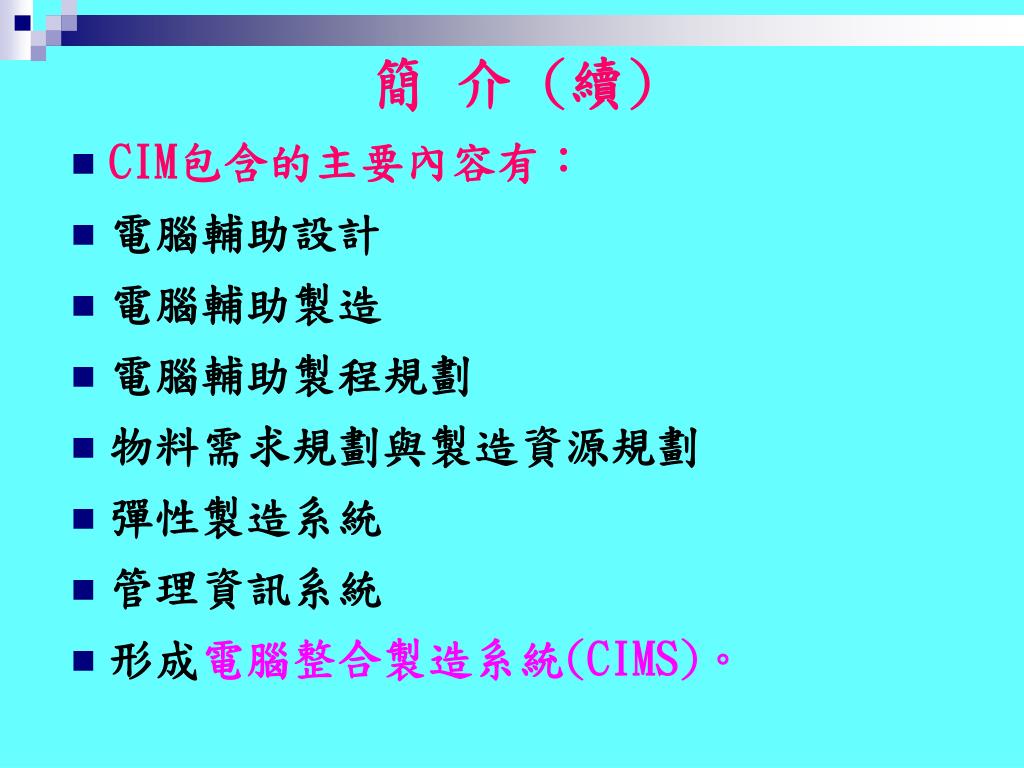

10. 簡 介 (續) • CIM包含的主要內容有： • 電腦輔助設計 • 電腦輔助製造 • 電腦輔助製程規劃 • 物料需求規劃與製造資源規劃 • 彈性製造系統 • 管理資訊系統 • 形成電腦整合製造系統(CIMS)。

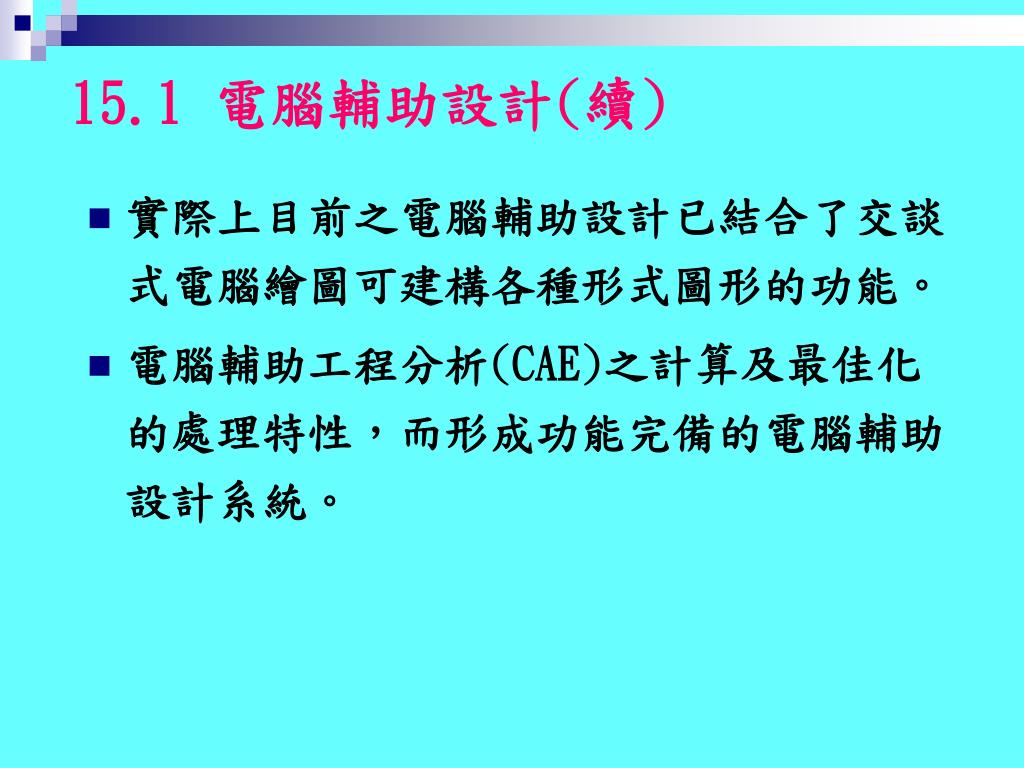

11. 15.1 電腦輔助設計 • 電腦輔助設計(CAD)是指利用電腦強大的計算能力及速度和記憶體容量，配合相關軟體和硬體的支援。 • 電腦輔助繪圖(CAD)是電腦在輔助設計方面最早的應用，故成為一般人所熟知及接受之電腦輔助設計。

12. 15.1 電腦輔助設計(續) • 實際上目前之電腦輔助設計已結合了交談式電腦繪圖可建構各種形式圖形的功能。 • 電腦輔助工程分析(CAE)之計算及最佳化的處理特性，而形成功能完備的電腦輔助設計系統。

13. 15.1 電腦輔助設計(續) • 硬體設備包括電腦、繪圖螢幕、儲存大量記憶體之媒介、輸入裝置和輸出裝置。 • 軟體方面包括操作系統、繪圖套裝軟體、應用軟體和應用資料庫。 • 作業系統：提供基本操作環境，用以控制電腦及週邊設備的運作。 • 繪圖套裝軟體：提供設計者創造、展示及修改產品的幾何形狀。

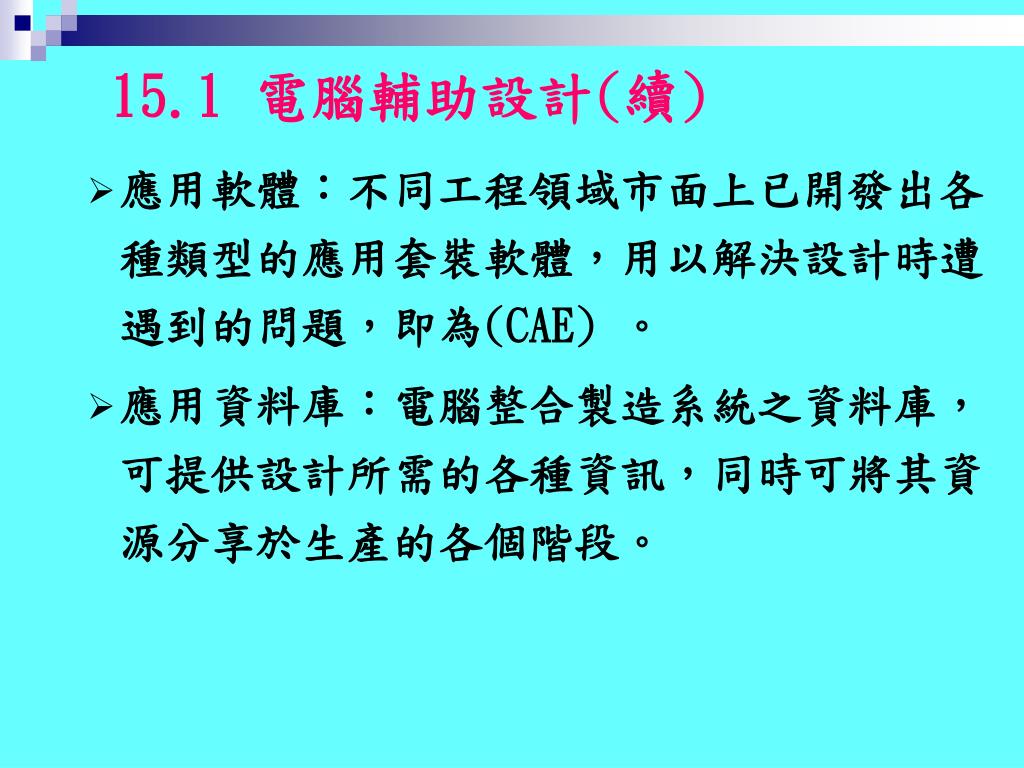

14. 15.1 電腦輔助設計(續) • 應用軟體：不同工程領域市面上已開發出各種類型的應用套裝軟體，用以解決設計時遭遇到的問題，即為(CAE) 。 • 應用資料庫：電腦整合製造系統之資料庫，可提供設計所需的各種資訊，同時可將其資源分享於生產的各個階段。

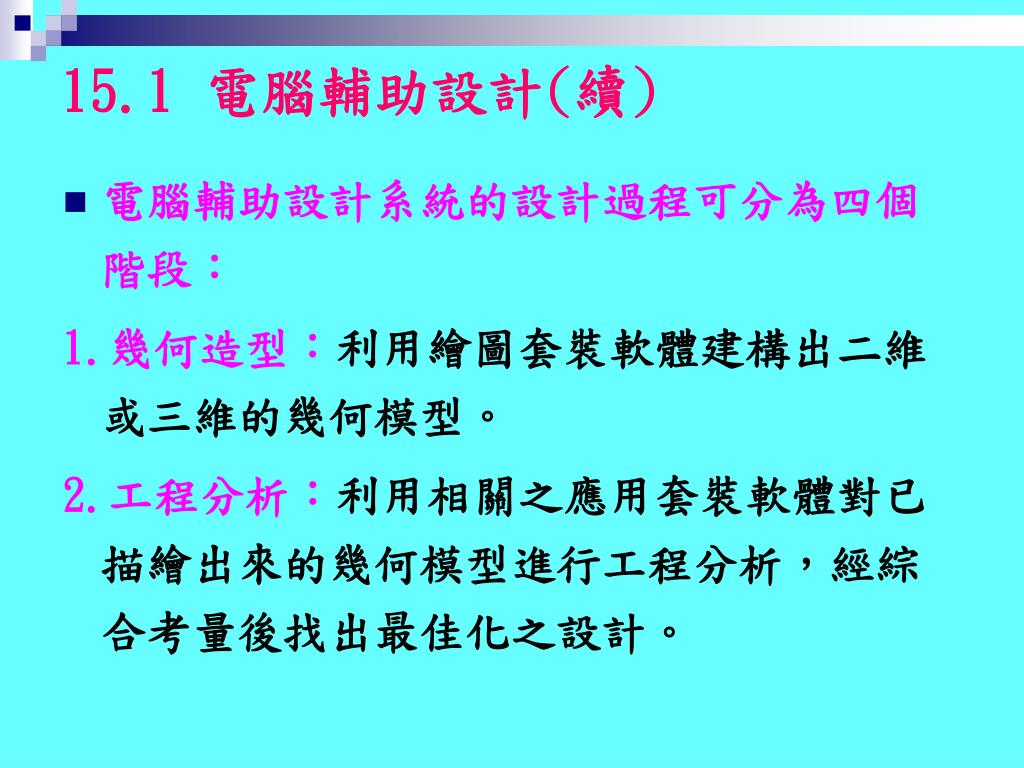

15. 15.1 電腦輔助設計(續) • 電腦輔助設計系統的設計過程可分為四個階段： 1.幾何造型：利用繪圖套裝軟體建構出二維或三維的幾何模型。 2.工程分析：利用相關之應用套裝軟體對已描繪出來的幾何模型進行工程分析，經綜合考量後找出最佳化之設計。

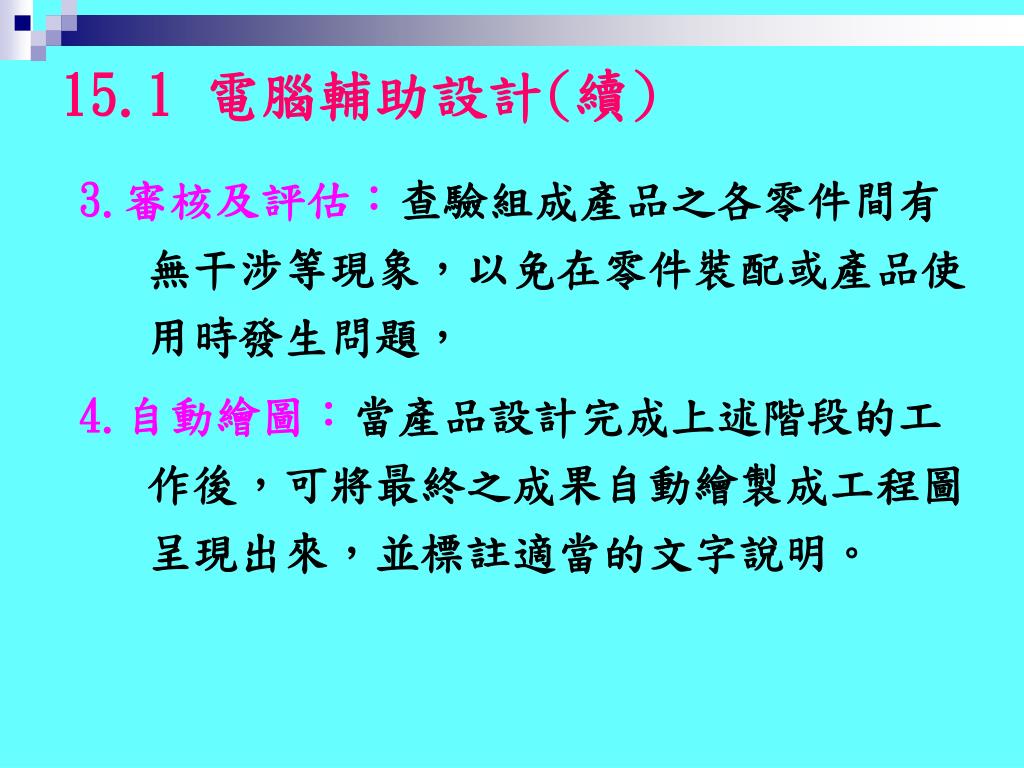

16. 15.1 電腦輔助設計(續) 3.審核及評估：查驗組成產品之各零件間有無干涉等現象，以免在零件裝配或產品使用時發生問題， 4.自動繪圖：當產品設計完成上述階段的工作後，可將最終之成果自動繪製成工程圖呈現出來，並標註適當的文字說明。

17. 15.1 電腦輔助設計(續) • 電腦輔助設計系統的優點有： • 1.可縮短設計開發之前置時間。 • 2.利用完整的設計資訊及分析軟體，可即時修正缺失或錯誤，得到最佳的設計結果。 • 3.可使工程人員的生產力增加，以及產品的成本降低。

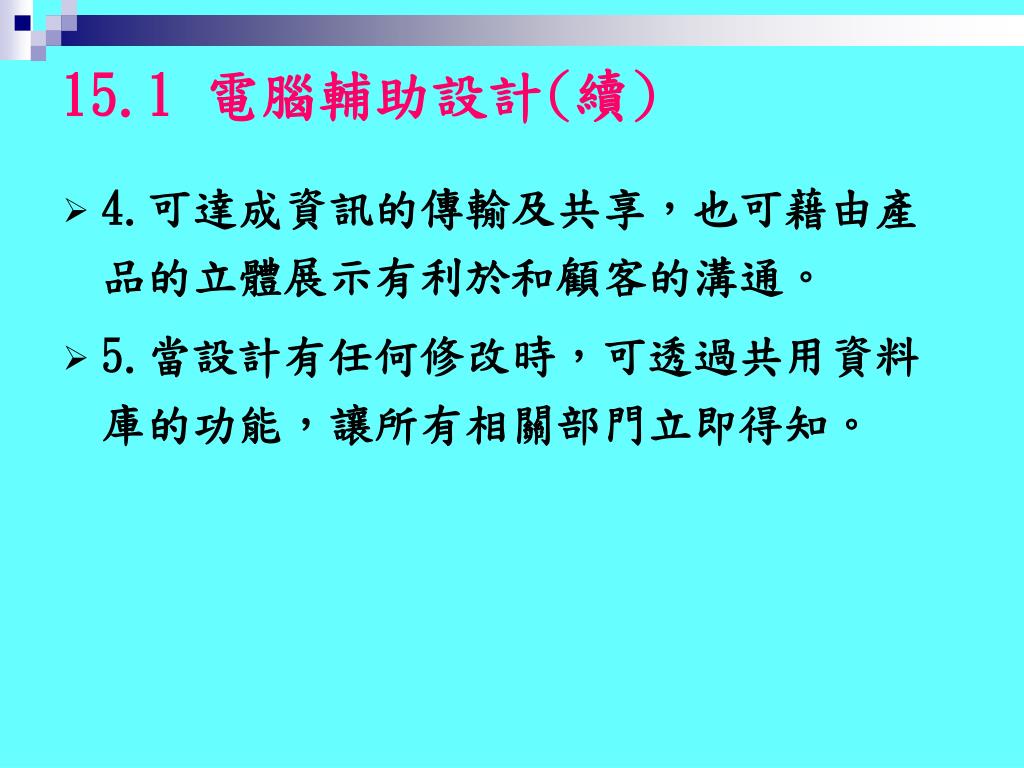

18. 15.1 電腦輔助設計(續) • 4.可達成資訊的傳輸及共享，也可藉由產品的立體展示有利於和顧客的溝通。 • 5.當設計有任何修改時，可透過共用資料庫的功能，讓所有相關部門立即得知。

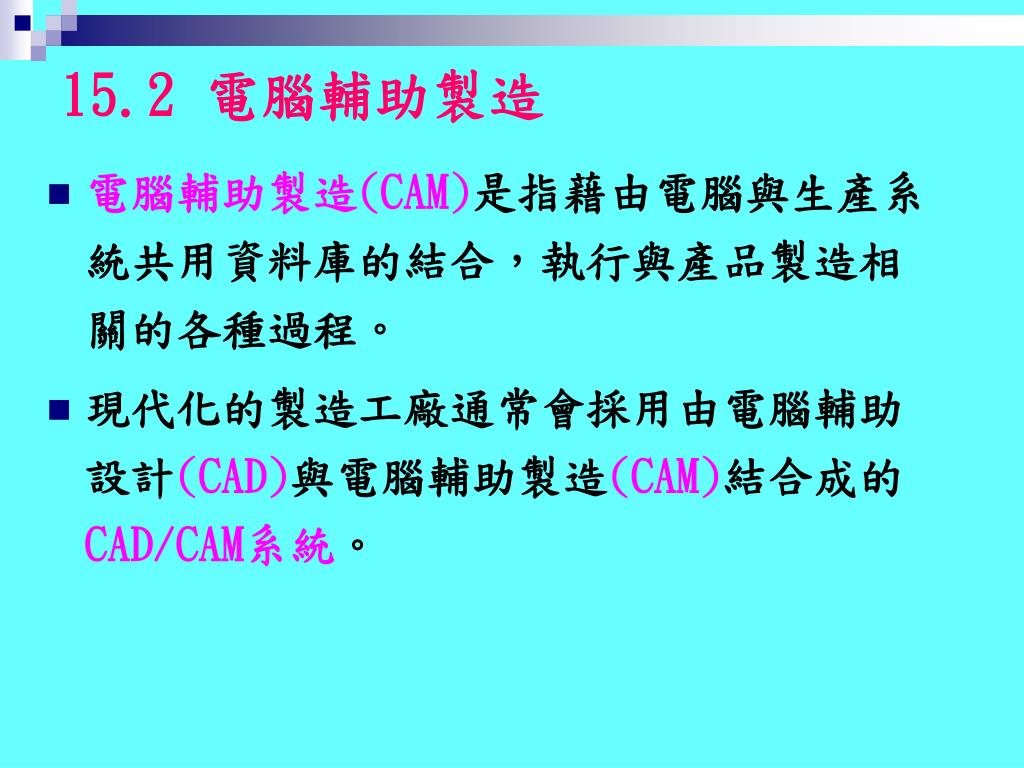

19. 15.2 電腦輔助製造 • 電腦輔助製造(CAM)是指藉由電腦與生產系統共用資料庫的結合，執行與產品製造相關的各種過程。 • 現代化的製造工廠通常會採用由電腦輔助設計(CAD)與電腦輔助製造(CAM)結合成的CAD/CAM系統。

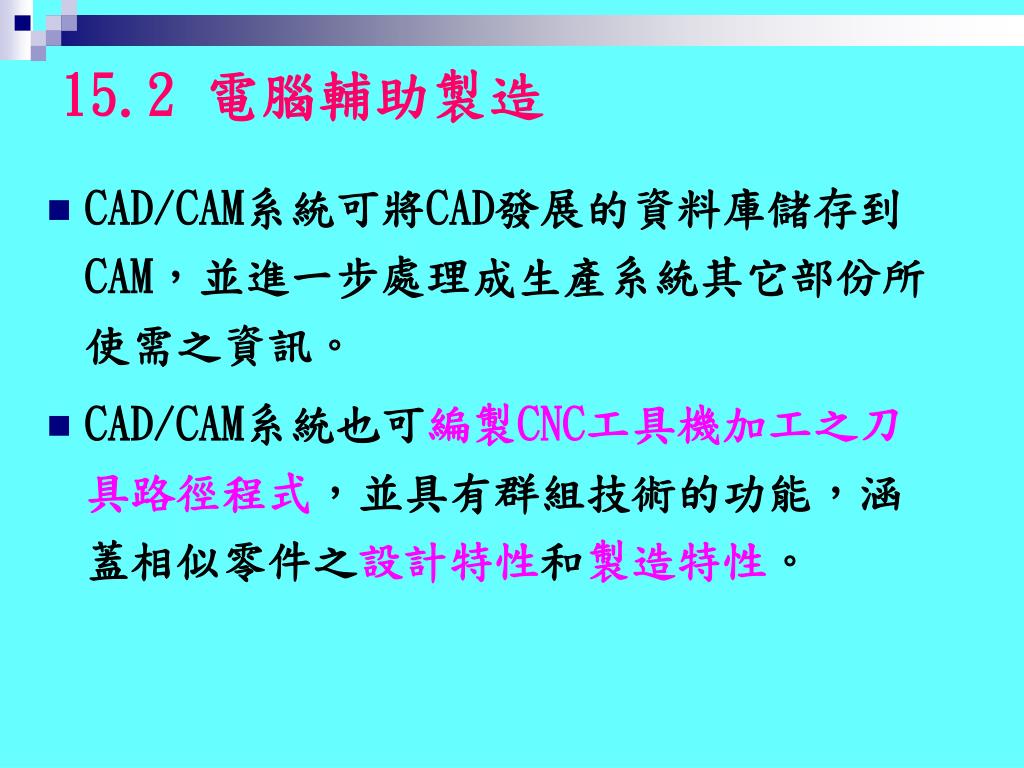

20. 15.2 電腦輔助製造 • CAD/CAM系統可將CAD發展的資料庫儲存到CAM，並進一步處理成生產系統其它部份所使需之資訊。 • CAD/CAM系統也可編製CNC工具機加工之刀具路徑程式，並具有群組技術的功能，涵蓋相似零件之設計特性和製造特性。

21. 15.2 電腦輔助製造(續) • CAD/CAM系統主要的優點有： • 可以製造品質均一的產品。 • 可快速反應市場的要求，即時修改產品設計並加以製造出來。 • 可減少物料浪費、降低人員負擔、也能促進成本的降低和生產率的提升。

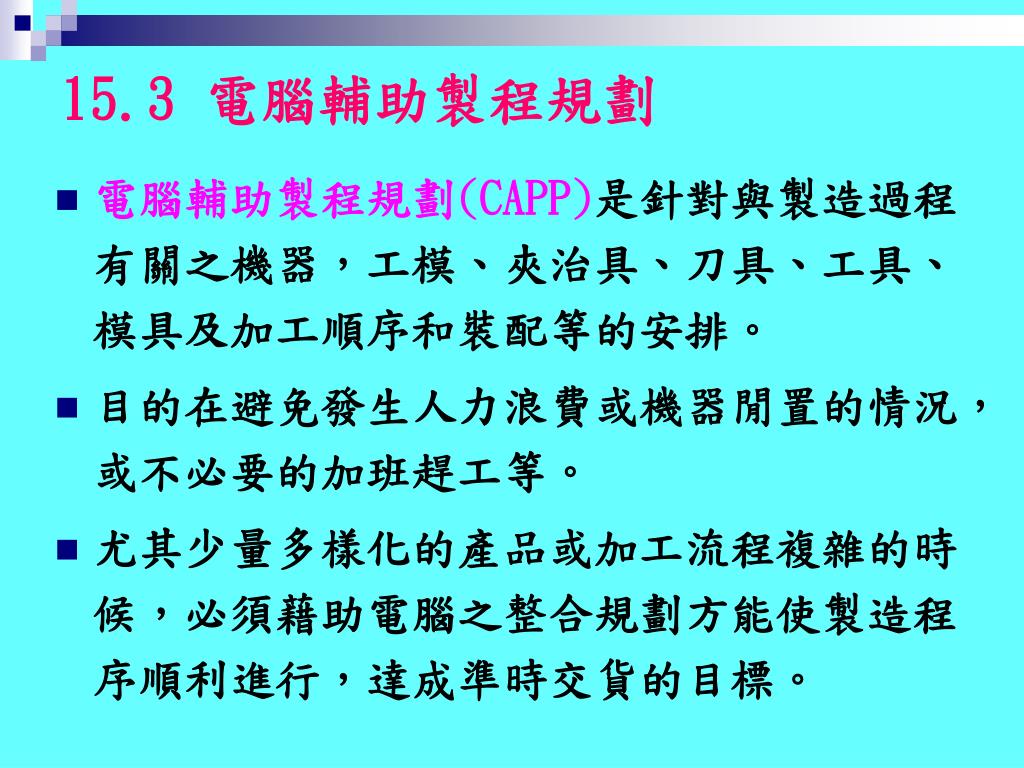

22. 15.3 電腦輔助製程規劃 • 電腦輔助製程規劃(CAPP)是針對與製造過程有關之機器，工模、夾治具、刀具、工具、模具及加工順序和裝配等的安排。 • 目的在避免發生人力浪費或機器閒置的情況，或不必要的加班趕工等。 • 尤其少量多樣化的產品或加工流程複雜的時候，必須藉助電腦之整合規劃方能使製造程序順利進行，達成準時交貨的目標。

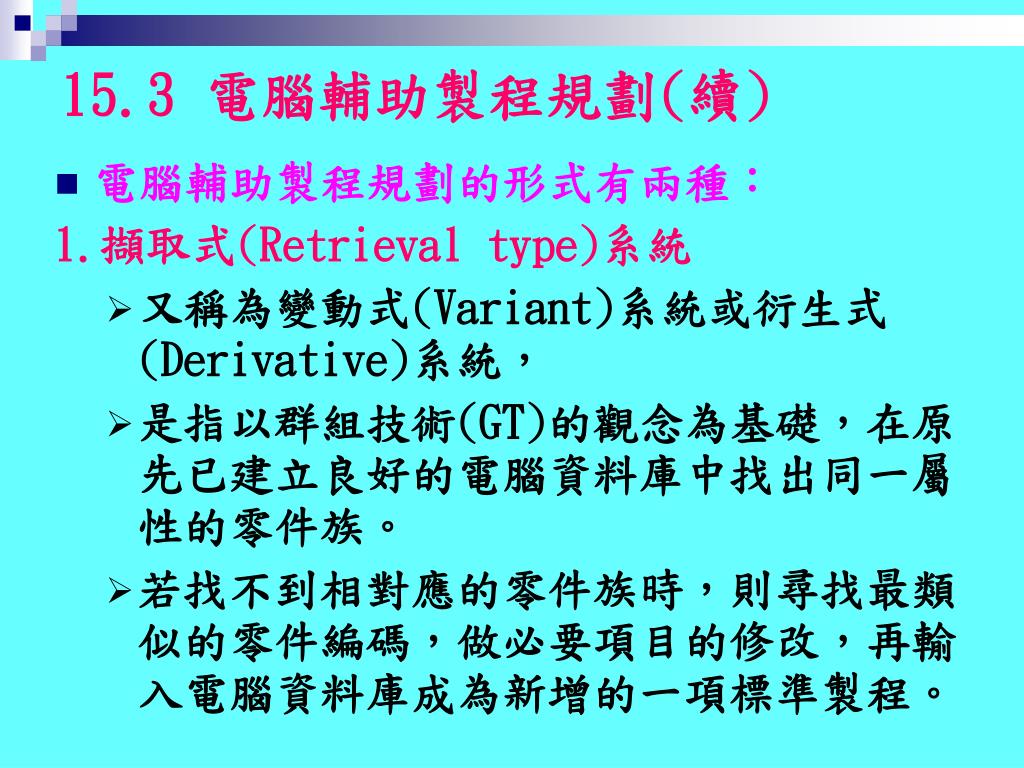

23. 15.3 電腦輔助製程規劃(續) • 電腦輔助製程規劃的形式有兩種： 1.擷取式(Retrieval type)系統 • 又稱為變動式(Variant)系統或衍生式(Derivative)系統， • 是指以群組技術(GT)的觀念為基礎，在原先已建立良好的電腦資料庫中找出同一屬性的零件族。 • 若找不到相對應的零件族時，則尋找最類似的零件編碼，做必要項目的修改，再輸入電腦資料庫成為新增的一項標準製程。

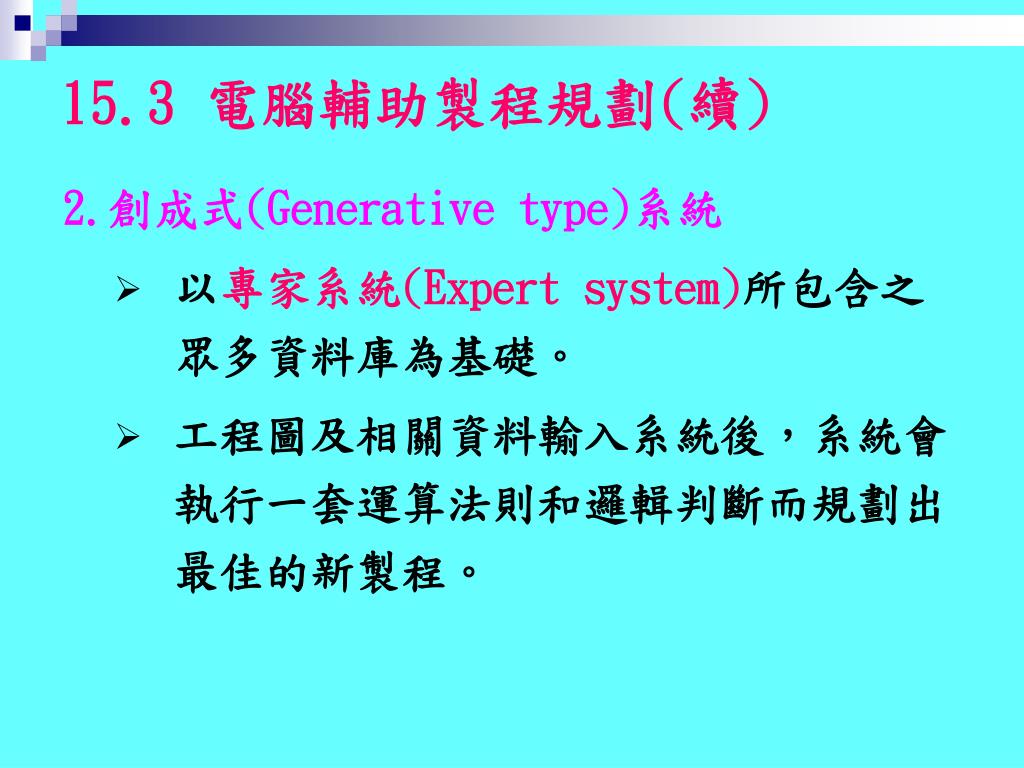

24. 15.3 電腦輔助製程規劃(續) 2.創成式(Generative type)系統 • 以專家系統(Expert system)所包含之眾多資料庫為基礎。 • 工程圖及相關資料輸入系統後，系統會執行一套運算法則和邏輯判斷而規劃出最佳的新製程。

25. 15.3 電腦輔助製程規劃(續) • 電腦輔助製程規劃的優點包括： • 因製程規劃的標準化，可使製程規劃更具一致性，更合乎邏輯，而達到最佳化。 • 藉由資料庫的協助，可使製程規劃人員減少很多工作負擔及錯誤的發生，提升其生產力。

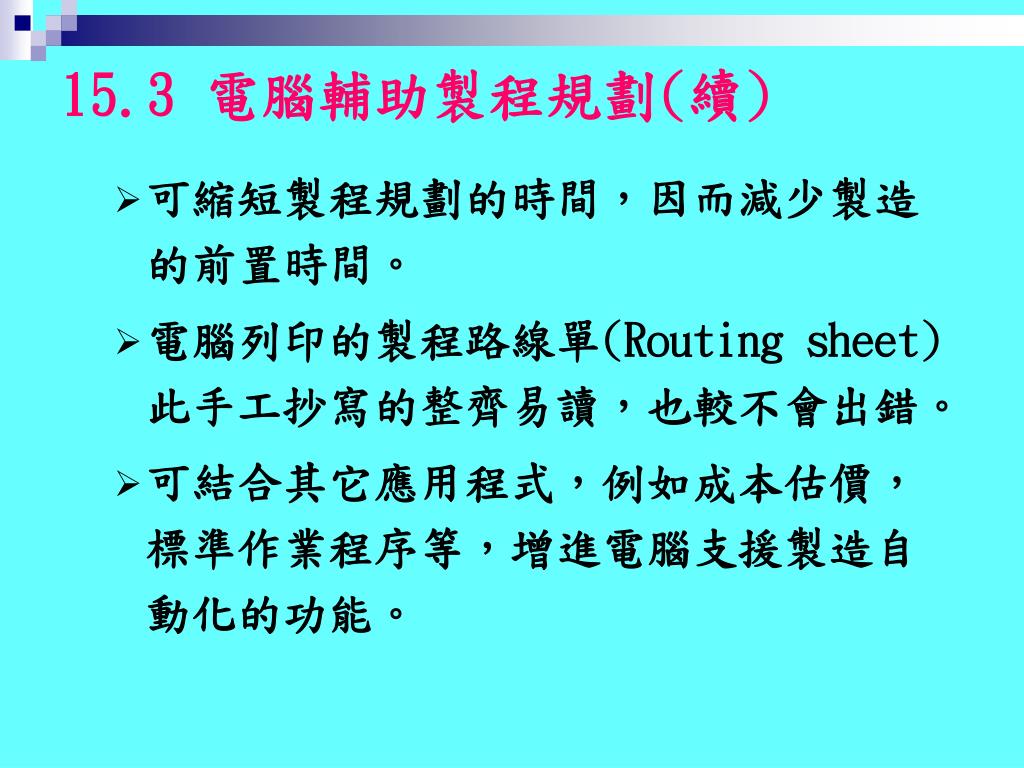

26. 15.3 電腦輔助製程規劃(續) • 可縮短製程規劃的時間，因而減少製造的前置時間。 • 電腦列印的製程路線單(Routing sheet)此手工抄寫的整齊易讀，也較不會出錯。 • 可結合其它應用程式，例如成本估價，標準作業程序等，增進電腦支援製造自動化的功能。

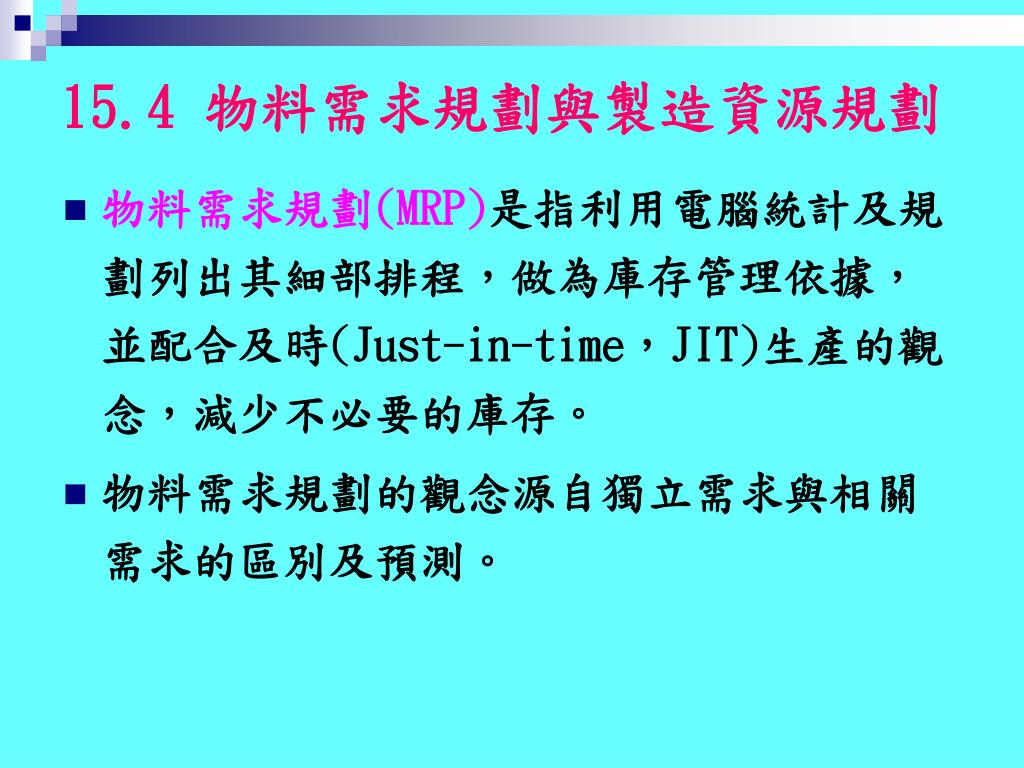

27. 15.4 物料需求規劃與製造資源規劃 • 物料需求規劃(MRP)是指利用電腦統計及規劃列出其細部排程，做為庫存管理依據，並配合及時(Just-in-time，JIT)生產的觀念，減少不必要的庫存。 • 物料需求規劃的觀念源自獨立需求與相關需求的區別及預測。

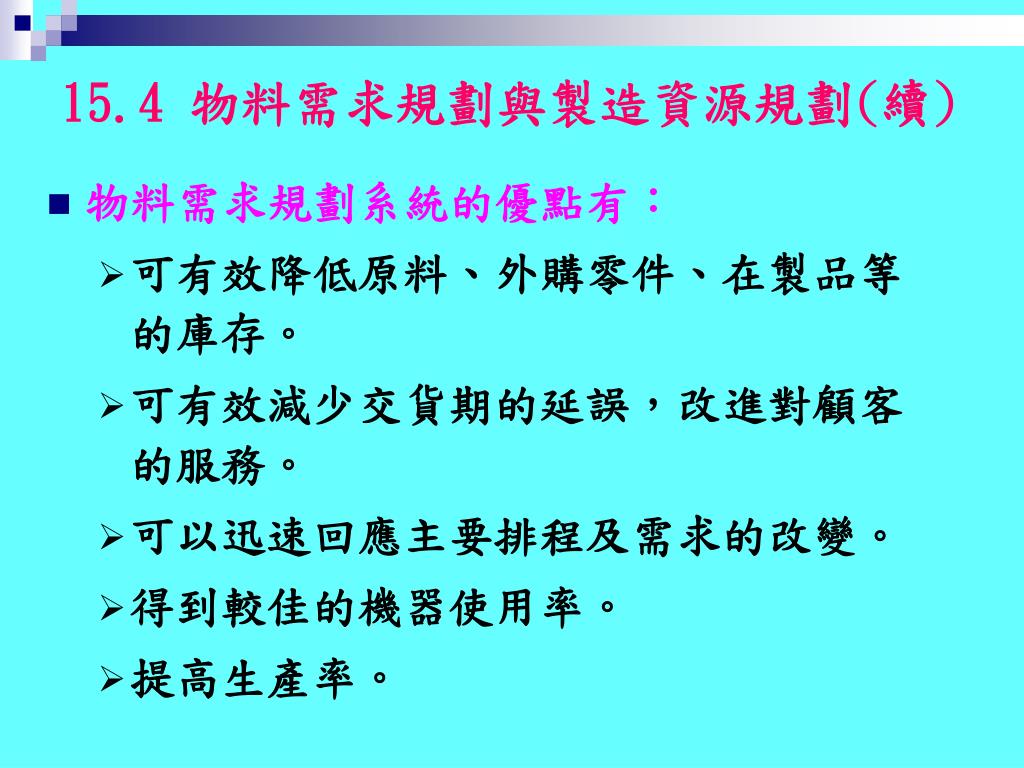

28. 15.4 物料需求規劃與製造資源規劃(續) • 物料需求規劃系統的優點有： • 可有效降低原料、外購零件、在製品等的庫存。 • 可有效減少交貨期的延誤，改進對顧客的服務。 • 可以迅速回應主要排程及需求的改變。 • 得到較佳的機器使用率。 • 提高生產率。

29. 15.4 物料需求規劃與製造資源規劃(續) • 製造資源規劃(MRP-Ⅱ)，可將物料需求規劃的特性擴展至整個生產系統的各部門。 • MRP-Ⅱ另一重要特點是具有模擬功能，可用以模擬各種不同的生產規劃及管理決策時所可能產生的結果。

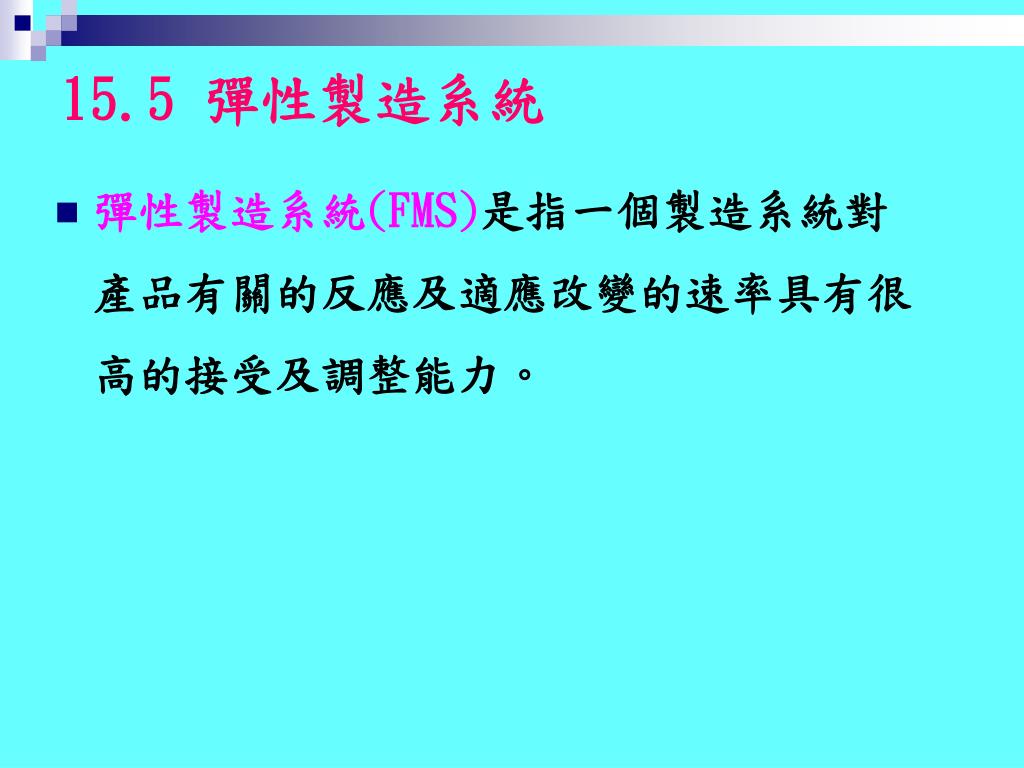

30. 15.5 彈性製造系統 • 彈性製造系統(FMS)是指一個製造系統對產品有關的反應及適應改變的速率具有很高的接受及調整能力。

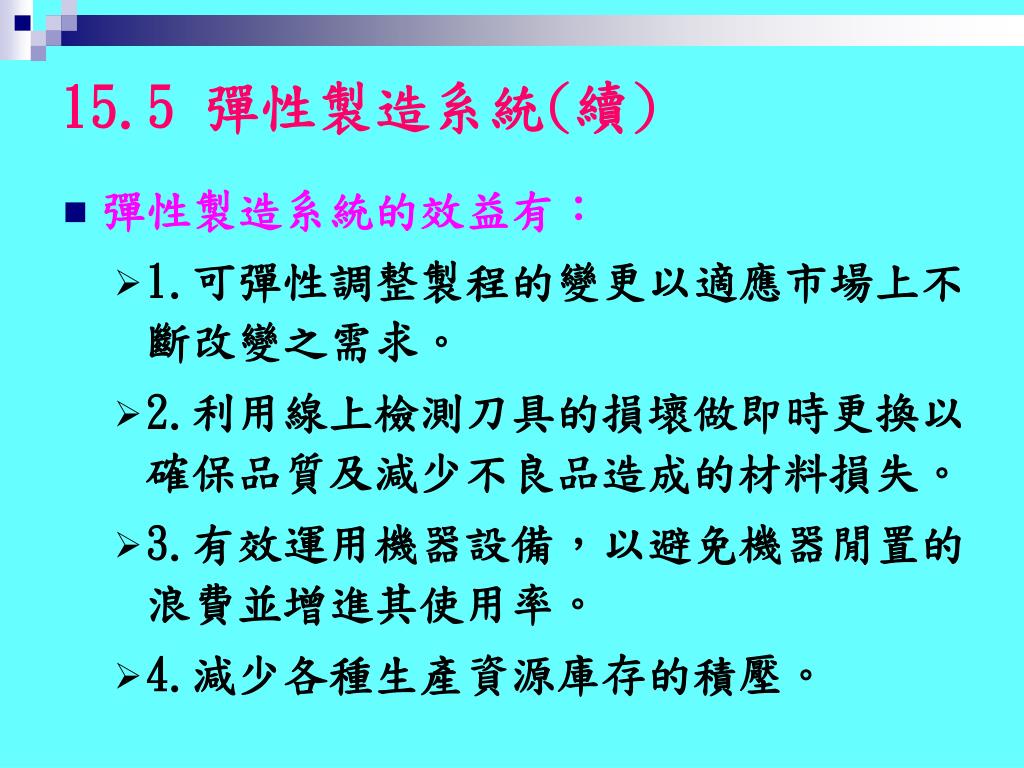

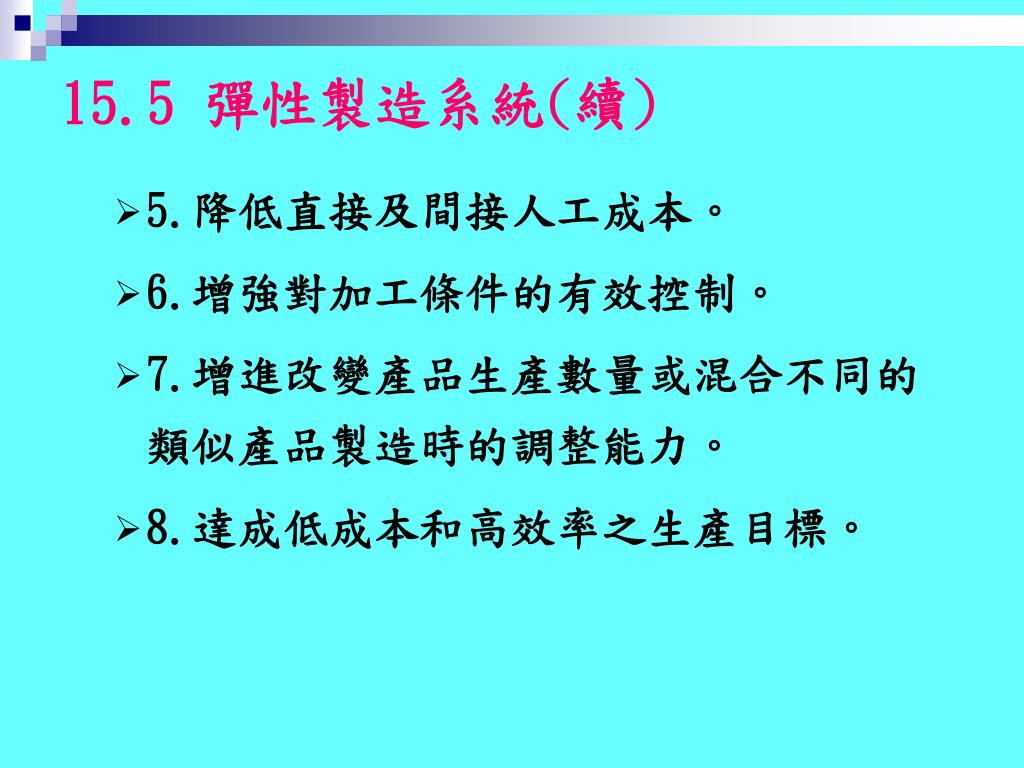

31. 15.5 彈性製造系統(續) • 彈性製造系統的效益有： • 1.可彈性調整製程的變更以適應市場上不斷改變之需求。 • 2.利用線上檢測刀具的損壞做即時更換以確保品質及減少不良品造成的材料損失。 • 3.有效運用機器設備，以避免機器閒置的浪費並增進其使用率。 • 4.減少各種生產資源庫存的積壓。

32. 15.5 彈性製造系統(續) • 5.降低直接及間接人工成本。 • 6.增強對加工條件的有效控制。 • 7.增進改變產品生產數量或混合不同的類似產品製造時的調整能力。 • 8.達成低成本和高效率之生產目標。

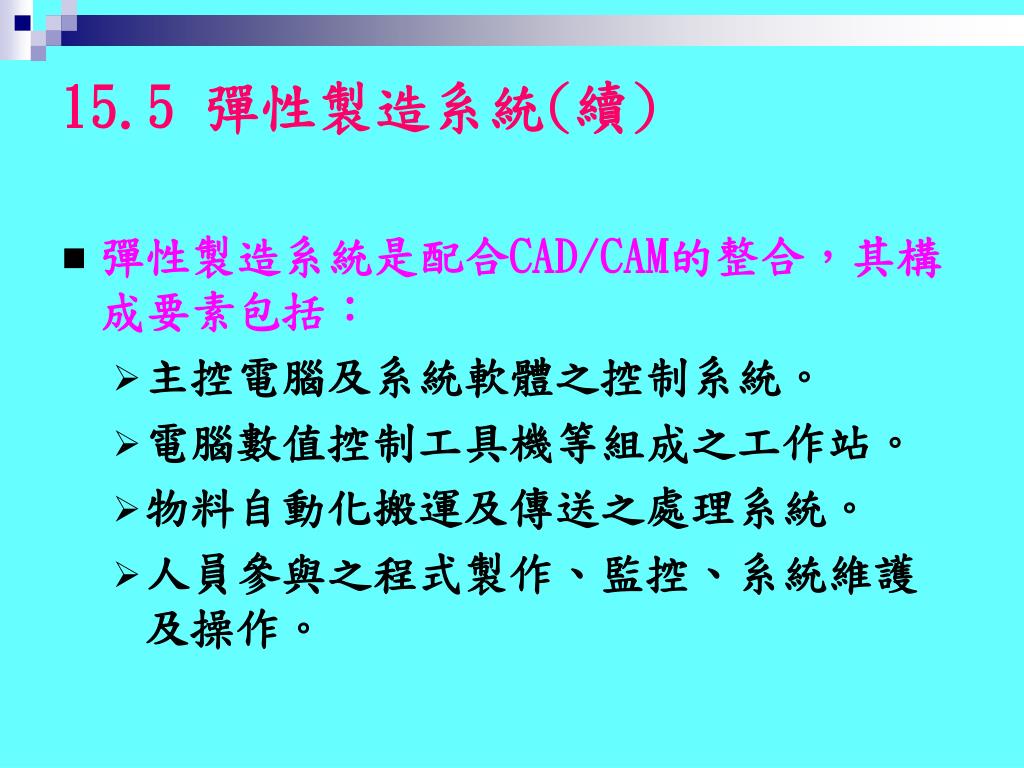

33. 15.5 彈性製造系統(續) • 彈性製造系統是配合CAD/CAM的整合，其構成要素包括： • 主控電腦及系統軟體之控制系統。 • 電腦數值控制工具機等組成之工作站。 • 物料自動化搬運及傳送之處理系統。 • 人員參與之程式製作、監控、系統維護及操作。

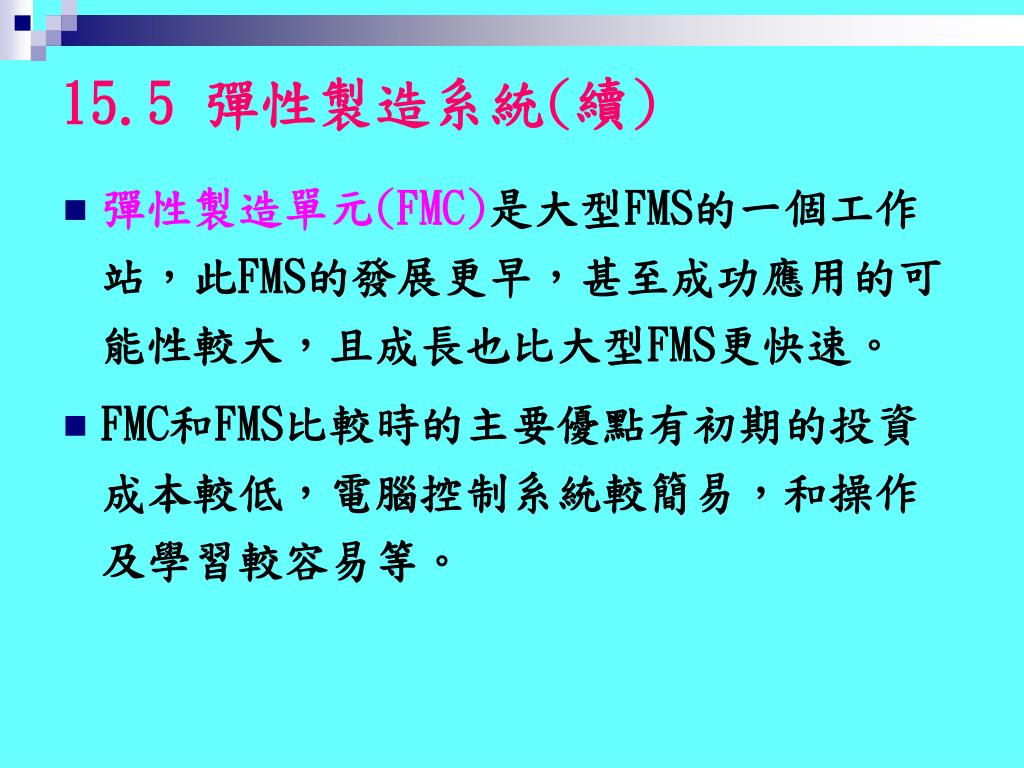

34. 15.5 彈性製造系統(續) • 彈性製造單元(FMC)是大型FMS的一個工作站，此FMS的發展更早，甚至成功應用的可能性較大，且成長也比大型FMS更快速。 • FMC和FMS比較時的主要優點有初期的投資成本較低，電腦控制系統較簡易，和操作及學習較容易等。

35. 15.5.1 電腦數值控制工具機 • 工作站(Workstation)是彈性製造系統中，用以執行加工及裝配等生產工作的主要現場，。 • 其中電腦數值控制工具機是彈性製造系統的製造核心。 • 可由使用之CNC工具機或DNC工具機之組合等級決定FMS的彈性程度。

36. 15.5.1 電腦數值控制工具機 • CNC機器本身的主軸數、刀具存取系統的功能、夾具的種類、甚至工件清洗和工件後處理設備的形式，都會影響到FMS的功能發揮。

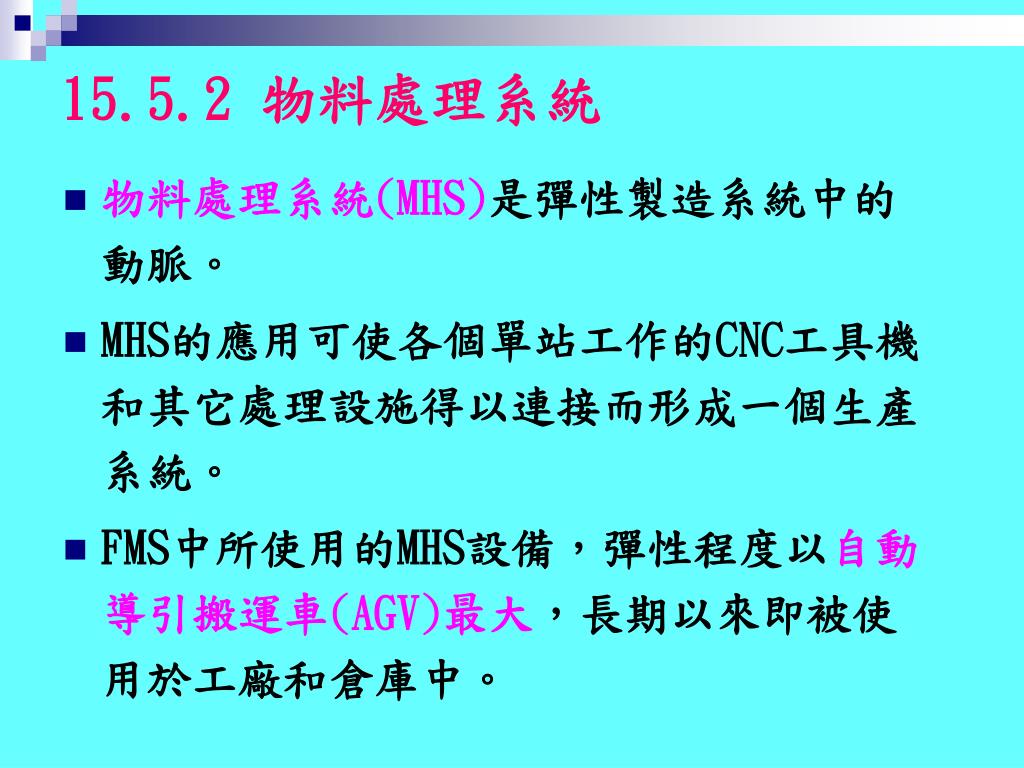

37. 15.5.2 物料處理系統 • 物料處理系統(MHS)是彈性製造系統中的動脈。 • MHS的應用可使各個單站工作的CNC工具機和其它處理設施得以連接而形成一個生產系統。 • FMS中所使用的MHS設備，彈性程度以自動導引搬運車(AGV)最大，長期以來即被使用於工廠和倉庫中。

38. 15.5.2 物料處理系統(續) • 機器人根據ISO的定義為一種由多個自由度的機構所組成的機械。 • 機器人適合於工作場所： • 三D場合:無聊(Dull)、骯髒(Dirty)或危險(Dangerous) • 三H情況:高溫(Hot)、沉重(Heavy)或冒險(Hazardous)

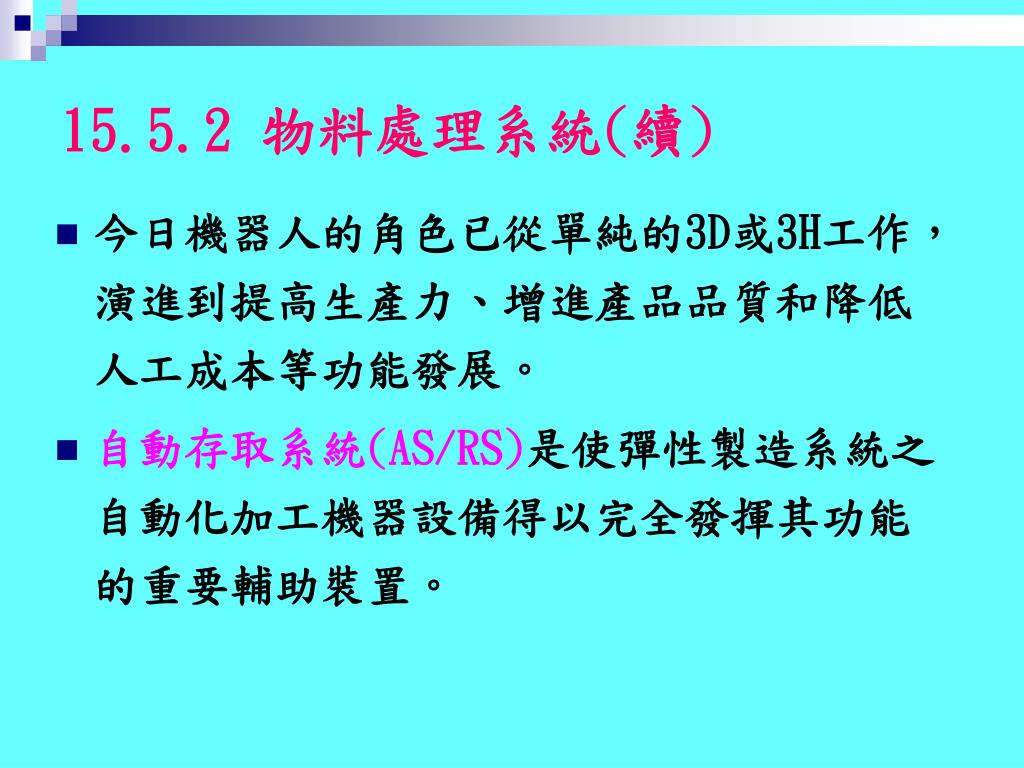

39. 15.5.2 物料處理系統(續) • 今日機器人的角色已從單純的3D或3H工作，演進到提高生產力、增進產品品質和降低人工成本等功能發展。 • 自動存取系統(AS/RS)是使彈性製造系統之自動化加工機器設備得以完全發揮其功能的重要輔助裝置。

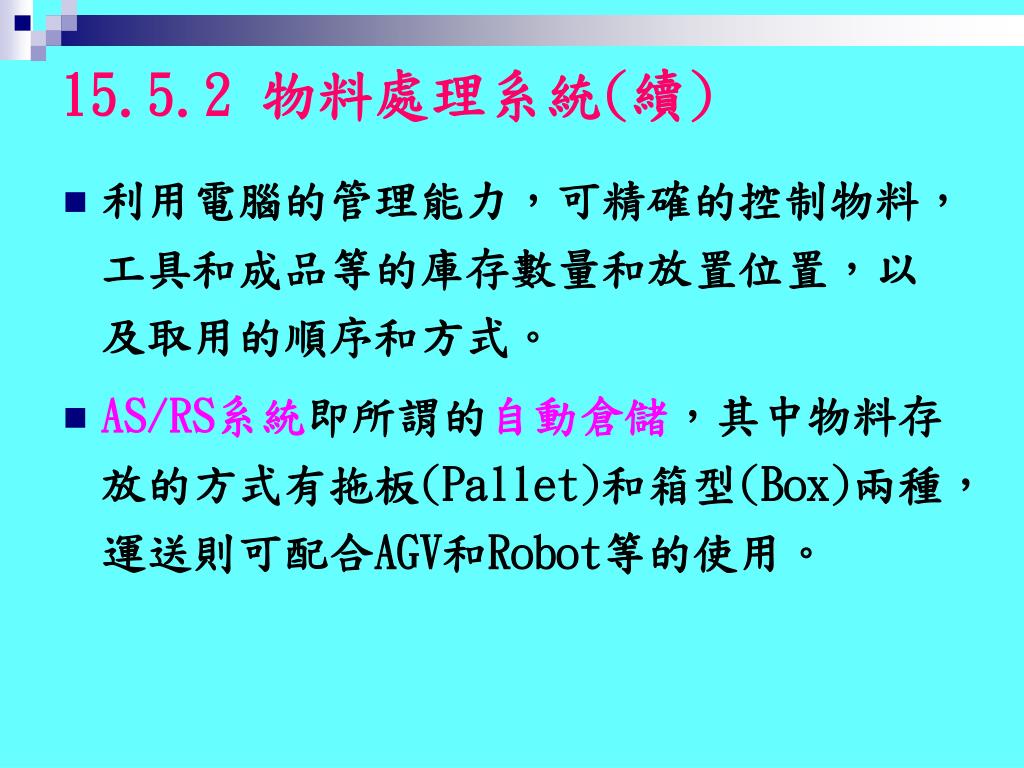

40. 15.5.2 物料處理系統(續) • 利用電腦的管理能力，可精確的控制物料，工具和成品等的庫存數量和放置位置，以及取用的順序和方式。 • AS/RS系統即所謂的自動倉儲，其中物料存放的方式有拖板(Pallet)和箱型(Box)兩種，運送則可配合AGV和Robot等的使用。

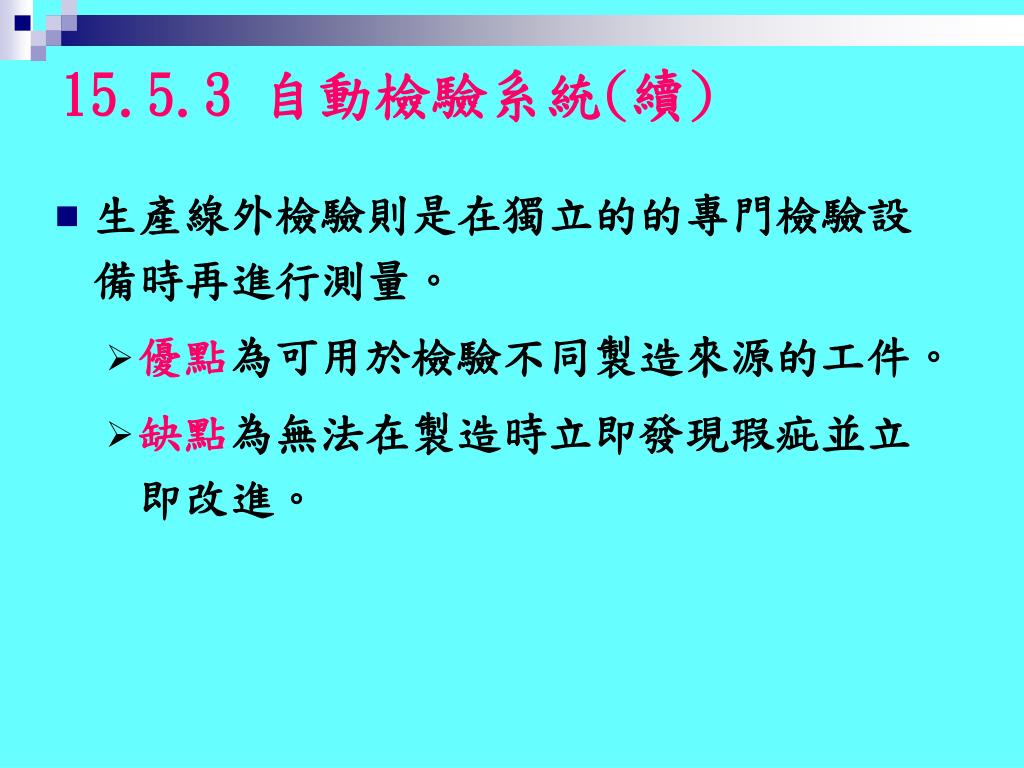

41. 15.5.3 自動檢驗系統 • 自動檢驗系統是彈性製造系統用來達成品質保持一致的工作項目，基本的方式有生產線上檢驗和生產線外檢驗兩種。 • 生產線上檢驗需利用靈敏的電子探針、雷射或視覺系統設備，檢測加工誤差，減少不合格產品的繼續被製造。

42. 15.5.3 自動檢驗系統(續) • 生產線外檢驗則是在獨立的的專門檢驗設備時再進行測量。 • 優點為可用於檢驗不同製造來源的工件。 • 缺點為無法在製造時立即發現瑕疵並立即改進。

43. 15.6 管理資訊系統 • 管理資訊系統(MIS)是指與生產系統有關的人員管理、物料管理等，均為利用電腦做統一的控制，以達成一致性的管理目標。 • 除了需要功能強大的共用資料庫外，必須有良好的通訊管道可以有效地執行各部門之間數據及資訊的傳送及溝通。

44. 15.6 管理資訊系統(續) • 由於自動化是結合機械化和電腦智慧的成果，而彈性製造系統可說是大規模的自動化應用。 • 利用電腦管理各階層所執行的工作，形成各階層的控制系統。而各個階層之自動控制系統和電腦廠牌並不一定相同，因此需區域網路。

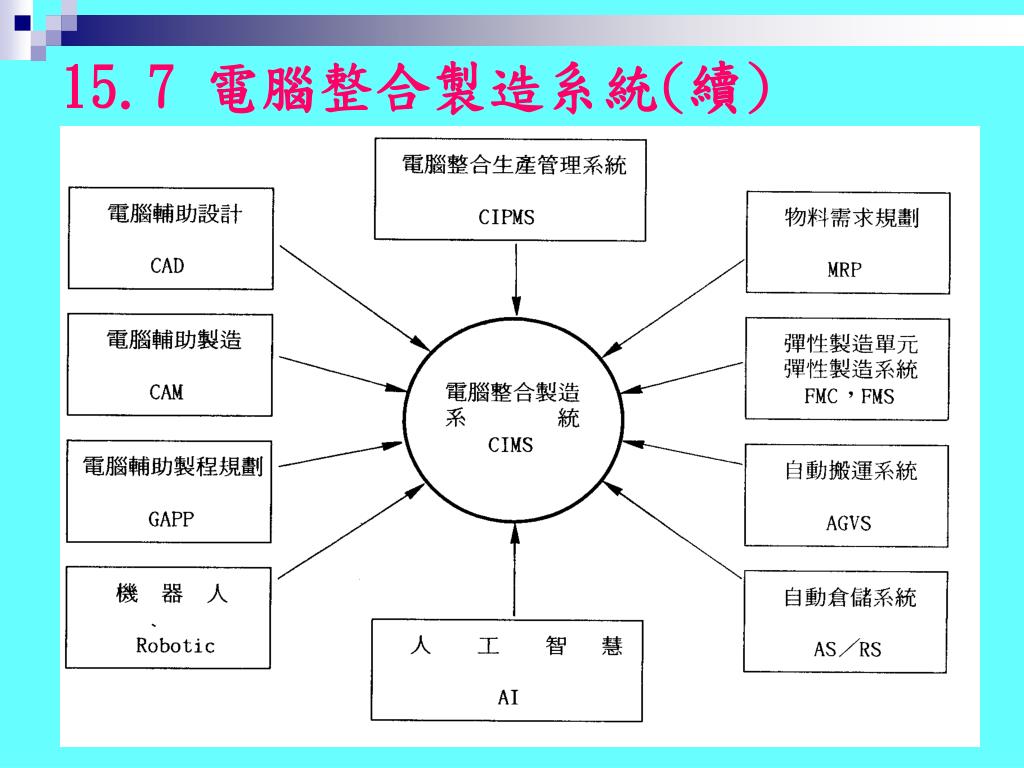

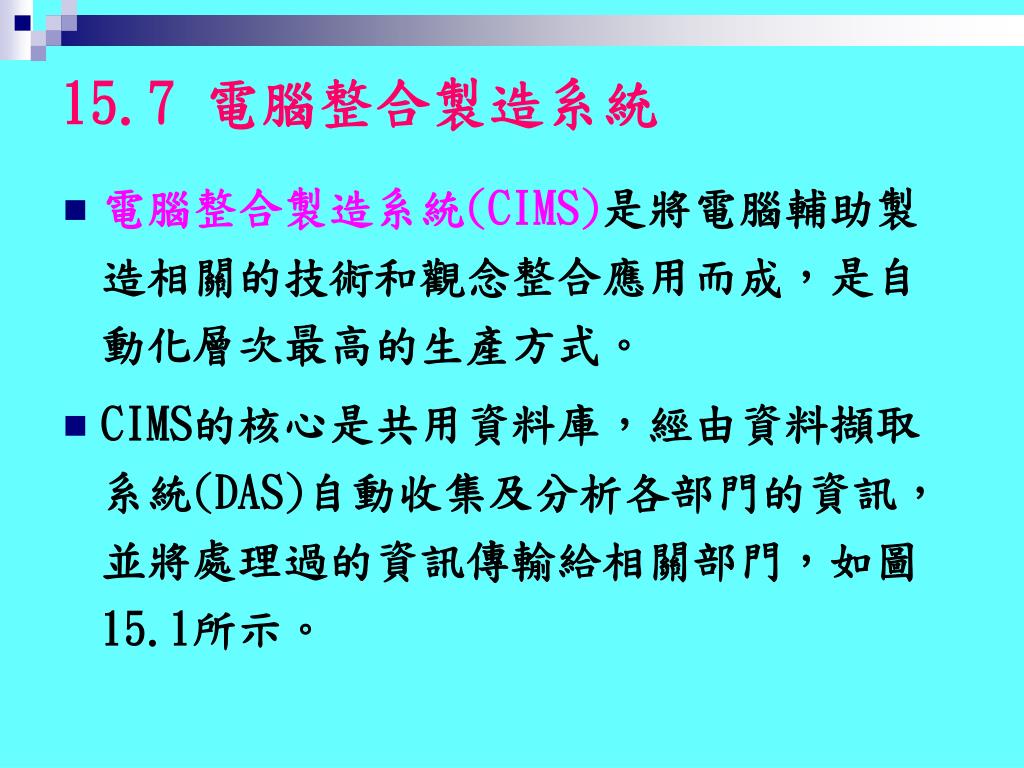

45. 15.7 電腦整合製造系統 • 電腦整合製造系統(CIMS)是將電腦輔助製造相關的技術和觀念整合應用而成，是自動化層次最高的生產方式。 • CIMS的核心是共用資料庫，經由資料擷取系統(DAS)自動收集及分析各部門的資訊，並將處理過的資訊傳輸給相關部門，如圖15.1所示。

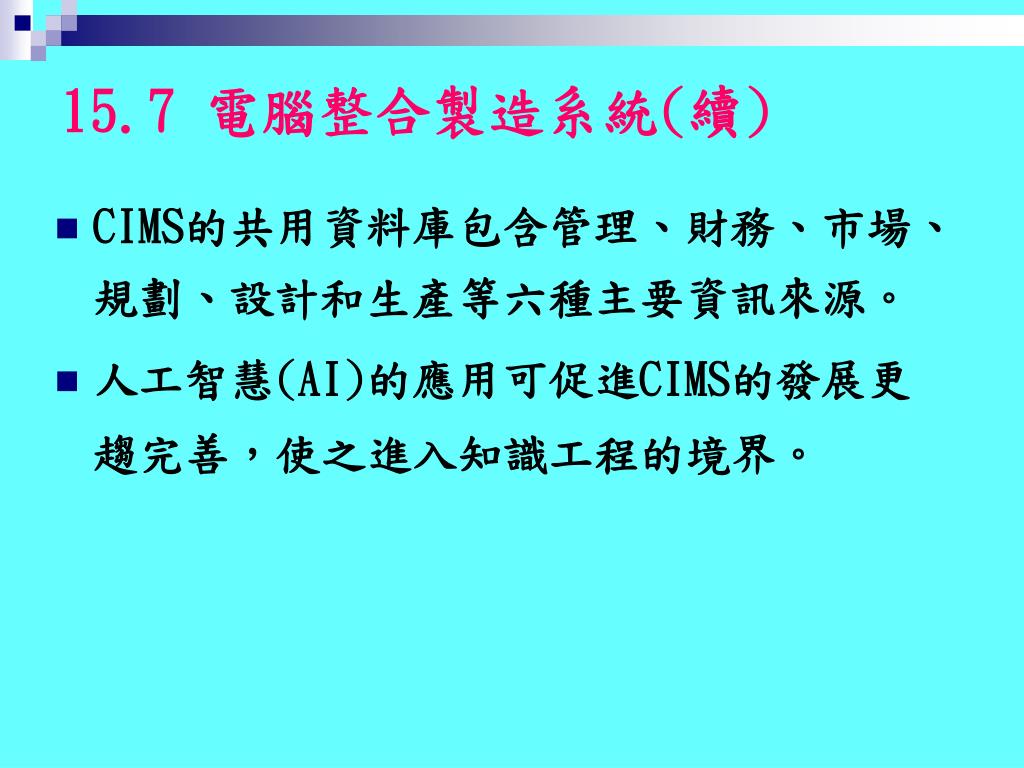

46. 15.7 電腦整合製造系統(續) • CIMS的共用資料庫包含管理、財務、市場、規劃、設計和生產等六種主要資訊來源。 • 人工智慧(AI)的應用可促進CIMS的發展更趨完善，使之進入知識工程的境界。

47. 15.7 電腦整合製造系統(續)

48. 15.7 電腦整合製造系統(續)

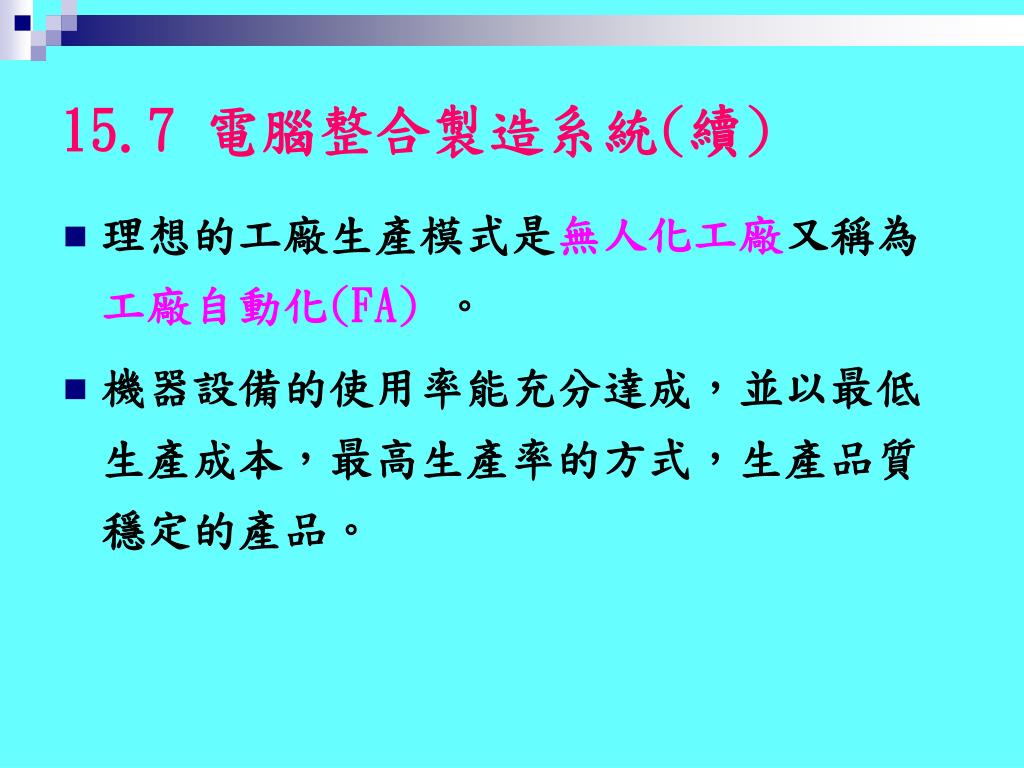

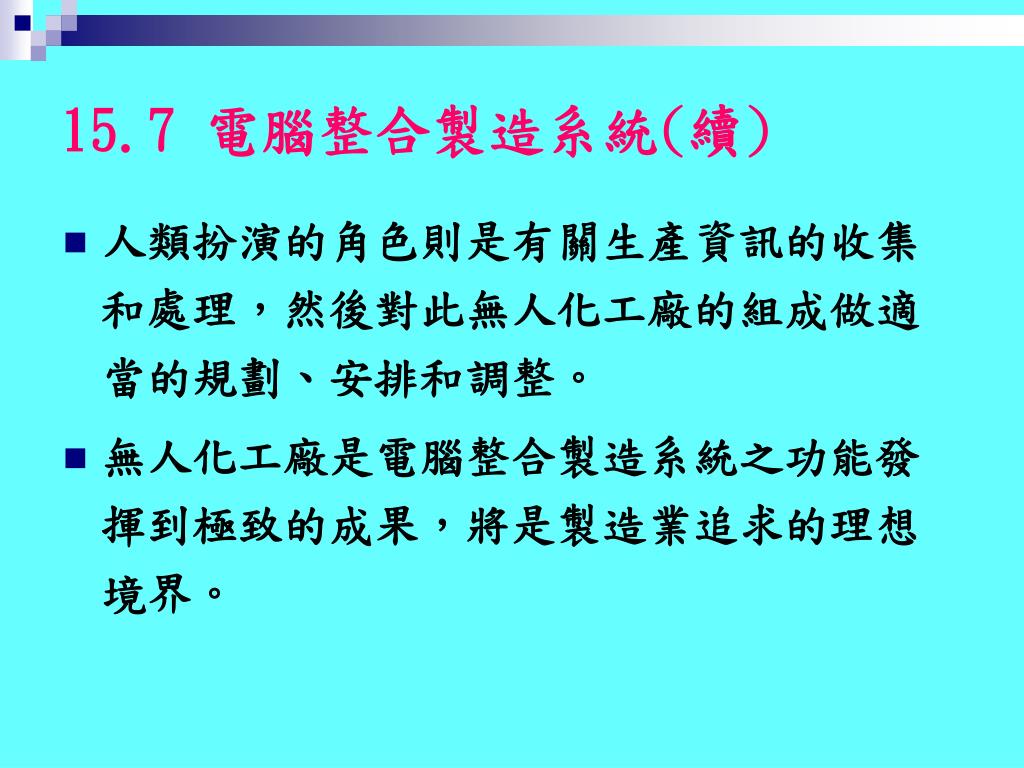

49. 15.7 電腦整合製造系統(續) • 理想的工廠生產模式是無人化工廠又稱為工廠自動化(FA)。 • 機器設備的使用率能充分達成，並以最低生產成本，最高生產率的方式，生產品質穩定的產品。
