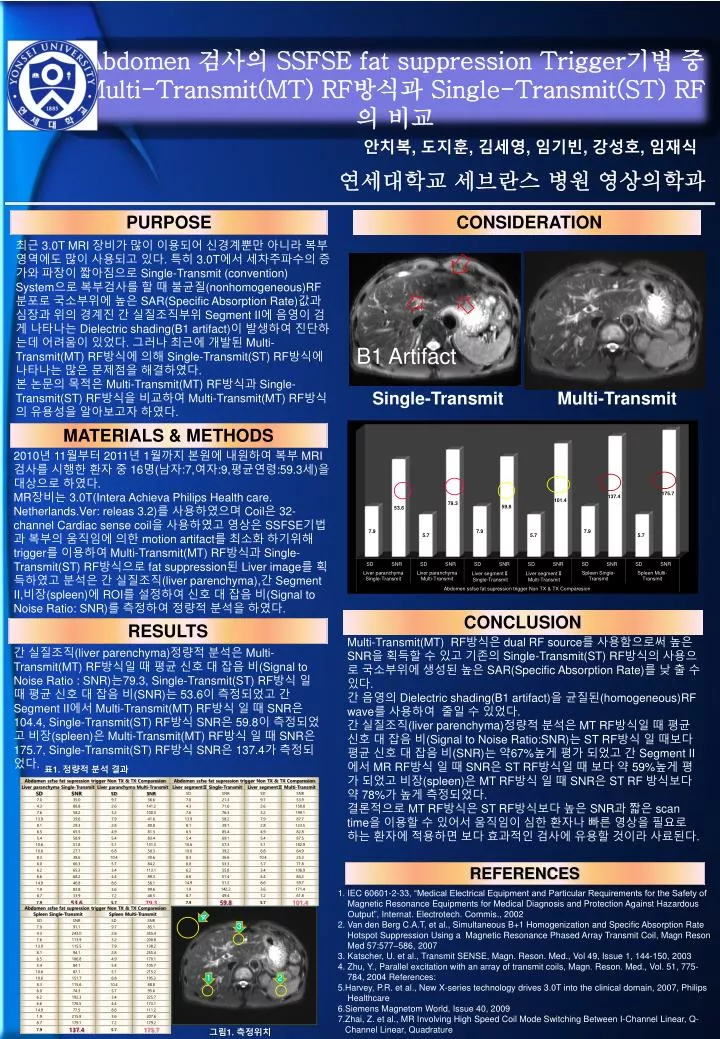

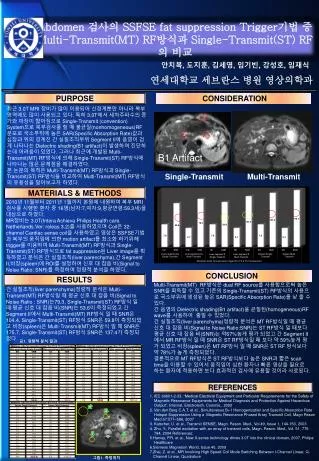

1. 안치복, 도지훈, 김세영, 임기빈, 강성호, 임재식 연세대학교 세브란스 병원 영상의학과 PURPOSE CONSIDERATION 최근 3.0T MRI 장비가 많이 이용되어 신경계뿐만 아니라 복부영역에도 많이 사용되고 있다. 특히 3.0T에서 세차주파수의 증가와 파장이 짧아짐으로 Single-Transmit (convention) System으로 복부검사를 할 때 불균질(nonhomogeneous)RF분포로 국소부위에 높은 SAR(Specific Absorption Rate)값과 심장과 위의 경계진 간 실질조직부위 Segment II에 음영이 검게 나타나는 Dielectric shading(B1 artifact)이 발생하여 진단하는데 어려움이 있었다. 그러나 최근에 개발된 Multi-Transmit(MT) RF방식에 의해 Single-Transmit(ST) RF방식에 나타나는 많은 문제점을 해결하였다. 본 논문의 목적은 Multi-Transmit(MT) RF방식과 Single-Transmit(ST) RF방식을 비교하여 Multi-Transmit(MT) RF방식의 유용성을 알아보고자 하였다. Abdomen 검사의 SSFSEfat suppression Trigger기법 중 Multi-Transmit(MT) RF방식과 Single-Transmit(ST) RF의 비교 B1 Artifact Single-Transmit Multi-Transmit MATERIALS & METHODS 2010년 11월부터 2011년 1월까지 본원에 내원하여 복부 MRI 검사를 시행한 환자 중 16명(남자:7,여자:9,평균연령:59.3세)을 대상으로 하였다. MR장비는 3.0T(InteraAchieva Philips Health care. Netherlands.Ver: releas 3.2)를 사용하였으며 Coil은 32-channel Cardiac sense coil을 사용하였고 영상은 SSFSE기법과 복부의 움직임에 의한 motion artifact를 최소화 하기위해trigger를 이용하여 Multi-Transmit(MT) RF방식과 Single-Transmit(ST) RF방식으로 fat suppression된 Liver image를 획득하였고 분석은 간 실질조직(liver parenchyma),간 Segment II,비장(spleen)에 ROI를 설정하여 신호 대 잡음 비(Signal to Noise Ratio: SNR)를 측정하여 정량적 분석을 하였다. CONCLUSION RESULTS Multi-Transmit(MT) RF방식은 dual RF source를 사용함으로써 높은 SNR을 획득할 수 있고 기존의 Single-Transmit(ST) RF방식의 사용으로 국소부위에 생성된 높은 SAR(Specific Absorption Rate)를 낮 출 수 있다. 간 음영의 Dielectric shading(B1 artifact)을 균질된(homogeneous)RF wave를 사용하여 줄일 수 있었다. 간 실질조직(liver parenchyma)정량적 분석은 MT RF방식일 때 평균 신호 대 잡음 비(Signal to Noise Ratio:SNR)는 ST RF방식 일 때보다 평균 신호 대 잡음 비(SNR)는 약67%높게 평가 되었고 간 Segment II에서 MR RF방식 일 때 SNR은 ST RF방식일 때 보다 약 59%높게 평가 되었고 비장(spleen)은 MT RF방식 일 때 SNR은 ST RF 방식보다 약 78%가 높게 측정되었다. 결론적으로 MT RF방식은 ST RF방식보다 높은 SNR과 짧은 scan time을 이용할 수 있어서 움직임이 심한 환자나 빠른 영상을 필요로 하는 환자에 적용하면 보다 효과적인 검사에 유용할 것이라 사료된다. 간 실질조직(liver parenchyma)정량적 분석은 Multi-Transmit(MT) RF방식일 때 평균 신호 대 잡음 비(Signal to Noise Ratio : SNR)는79.3, Single-Transmit(ST) RF방식 일 때 평균 신호 대 잡음 비(SNR)는 53.6이 측정되었고 간 Segment II에서 Multi-Transmit(MT) RF방식 일 때 SNR은 104.4, Single-Transmit(ST) RF방식 SNR은 59.8이 측정되었고 비장(spleen)은 Multi-Transmit(MT) RF방식 일 때 SNR은 175.7, Single-Transmit(ST) RF방식 SNR은 137.4가 측정되었다. 4 3 1 2 표1. 정량적 분석 결과 REFERENCES 1. IEC 60601-2-33, “Medical Electrical Equipment and Particular Requirements for the Safety of Magnetic Resonance Equipments for Medical Diagnosis and Protection Against Hazardous Output”, Internat.Electrotech. Commis., 2002 2. Van den Berg C.A.T, et al., Simultaneous B+1 Homogenization and Specific Absorption Rate Hotspot Suppression Using a Magnetic Resonance Phased Array Transmit Coil, MagnReson Med 57:577–586, 2007 3. Katscher, U. et al., Transmit SENSE, Magn. Reson. Med., Vol 49, Issue 1, 144-150, 2003 4. Zhu, Y., Parallel excitation with an array of transmit coils, Magn. Reson. Med., Vol. 51, 775- 784, 2004 References: 5.Harvey, P.R. et al., New X-series technology drives 3.0T into the clinical domain, 2007, Philips Healthcare 6.Siemens Magnetom World, Issue 40, 2009 7.Zhai, Z. et al., MR Involving High Speed Coil Mode Switching Between I-Channel Linear, Q- Channel Linear, Quadrature 그림1. 측정위치
