中国交通建设股份有限公司. HYPACK 中 不规则基槽的算量. 以南沙港三期软基处理工程为例，不规则基槽包括航槽底部开挖，边坡分布不规则的设计平台（要求开挖深度不一），设计图如下. 一 . HYPACK 工程量计算 HYPACK 工程量计算的基本原理是“断面法”。其主要步骤过程如下：. 原始数据文件* .RAW. 后处理数据文件* .EDT. 成图数据文件* .XYZ. 断面计划文件* .LNW. 断面数据文件 TIN MODEl. 断面模板文件计算工程量. 断面信息 断面图. 计算工程量清单报告.
E N D
HYPACK中 不规则基槽的算量
一. HYPACK工程量计算 HYPACK工程量计算的基本原理是“断面法”。其主要步骤过程如下： 原始数据文件*.RAW 后处理数据文件*.EDT 成图数据文件*.XYZ 断面计划文件*.LNW 断面数据文件TIN MODEl 断面模板文件计算工程量 断面信息 断面图 计算工程量清单报告
1、经过外业测量得到原始数据*.RAW，然后经过潮位改正后得到后处理数据*.edt，将后处理数据转换为包含测量数据最基本的三要素*.XYZ水深数据。1、经过外业测量得到原始数据*.RAW，然后经过潮位改正后得到后处理数据*.edt，将后处理数据转换为包含测量数据最基本的三要素*.XYZ水深数据。 2.制作断面文件，首先根据设计要求在AUTOCAD2002中生成简单测线文件，如下图：
3、在此基础上使用HYPACK测线编辑器深度编辑测线文件，在CAD中量取测线各点的设计长度及深度，在HYPACK测线编辑器中生成.LNW文件。如下图所示。3、在此基础上使用HYPACK测线编辑器深度编辑测线文件，在CAD中量取测线各点的设计长度及深度，在HYPACK测线编辑器中生成.LNW文件。如下图所示。
4、HYPACK测线编辑器编辑测线文件，同一型号的测线可只做一个模版，模版做好后，使用Make Default,再使用Use Default命令应用到测线，如上图中只要做3个模板，KP470-KP480为同一型号测线， KP490， KP500-KP537为另一型号测线，
5、有了三维“*.XYZ”地形数据和“*.lnw”断面计划文件即可进行“Tin Model”模型生成，Tin最大间距为：建议为实际测线间距的1.5-2倍；生成“Tin Model”后，数据输出“All 格式”的计算断面测量数据文件集合，也就是说生成对应的断面计划测线的断面数据文件和包含这些文件名的集合“*.log”。 图4-1
6、得到了处理好的断面测量数据文件，选择计算模式后，调入生成的断面测量数据文件集合“*.log”，因测线不规则，宜采用AEA No Segments 模式，只计算总体工程量。 图5-1

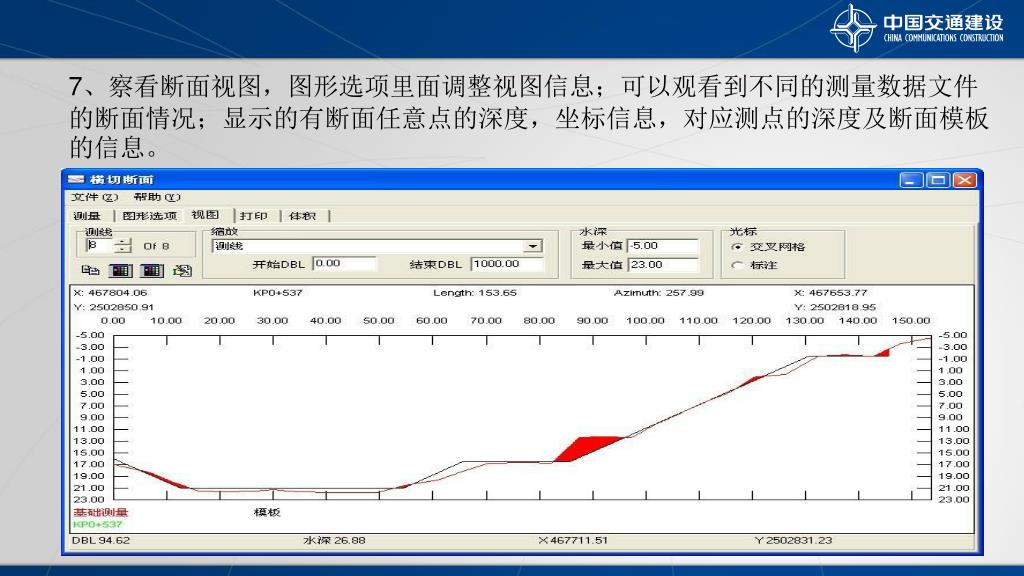

7、察看断面视图，图形选项里面调整视图信息；可以观看到不同的测量数据文件的断面情况；显示的有断面任意点的深度，坐标信息，对应测点的深度及断面模板的信息。7、察看断面视图，图形选项里面调整视图信息；可以观看到不同的测量数据文件的断面情况；显示的有断面任意点的深度，坐标信息，对应测点的深度及断面模板的信息。 图6-1
8、保存计算工程量信息，利用工程量转换程序最终得到所要得到工程计算表格“*.xls”。如下图8-1所示：8、保存计算工程量信息，利用工程量转换程序最终得到所要得到工程计算表格“*.xls”。如下图8-1所示： 图5-1
