Presentation Transcript


5698491

-斯伦贝谢水平井随钻测井地质导向技术介绍

2010.5


5698491

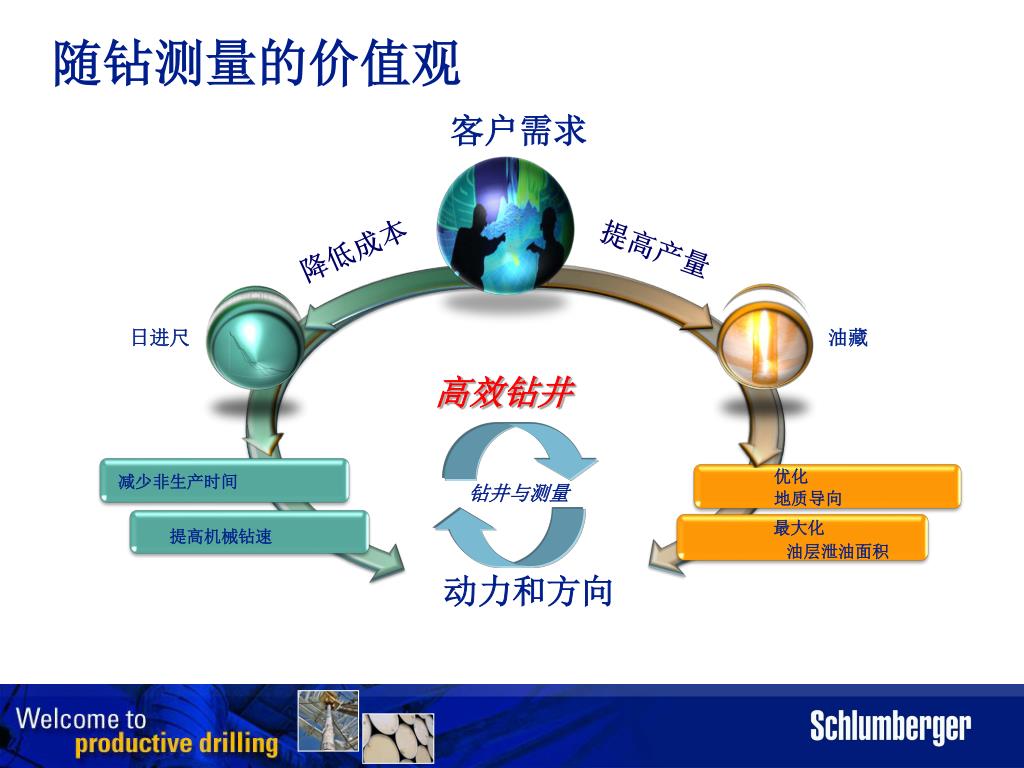

随钻测量的价值观

优化

地质导向

    最大化

油层泄油面积

客户需求

降低成本

提高产量

日进尺

油藏

高效钻井

钻井与测量

减少非生产时间

动力和方向

提高机械钻速


5698491

目录

  • 斯伦贝谢钻井与随钻地质导向技术简介

    • 斯伦贝谢随钻地质导向定义

    • 斯伦贝谢钻井与随钻地质导向技术核心

    • 斯伦贝谢主要随钻地质导向技术及在国内气藏中应用

  • 美国泥岩气随钻地质导向经验简介


5698491

地质导向技术定义

  • 地质导向技术在钻井工程中将随钻测井技术,工程应用软件与地质导向人员紧密结合的实时互动式服务

  • 它的目标是优化水平井轨迹在储层中的位置降低钻井、地质风险提高钻井效率帮助实现:单井产量最大化和投资收益的最大化


5698491

工程靶点

测斜不确定性+/- 10 米

地质靶点

为什么进行实时钻井地质导向?

-钻井作业的不确定因素

设计井眼轨迹


5698491

为什么进行实时钻井地质导向?

-地质模型的主要不确定性因素


5698491

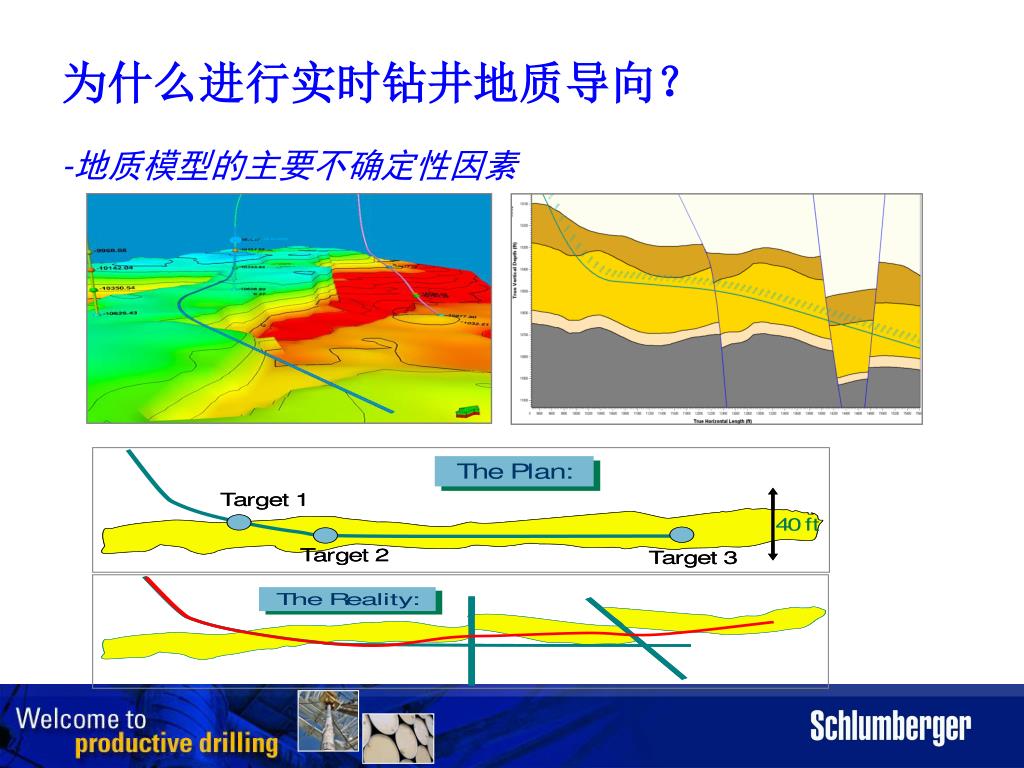

为什么进行实时钻井地质导向?

-地质模型的主要不确定性因素


5698491

油水界面解释的不确定性

:(开发初期)通常+/- 2 米

为什么进行实时钻井地质导向?

-油藏的不确定性:油水界面

泥岩

薄油层

水层


5698491

白云岩

方解石

石膏

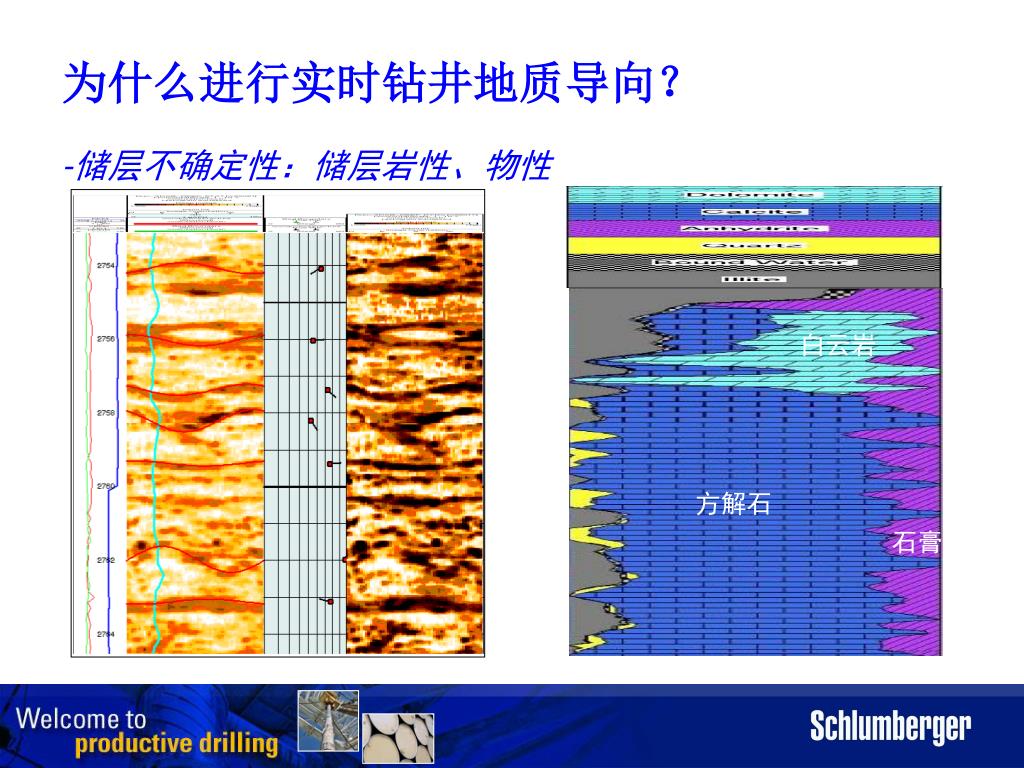

为什么进行实时钻井地质导向?

-储层不确定性:储层岩性、物性


5698491

为什么进行随钻地质导向?


5698491

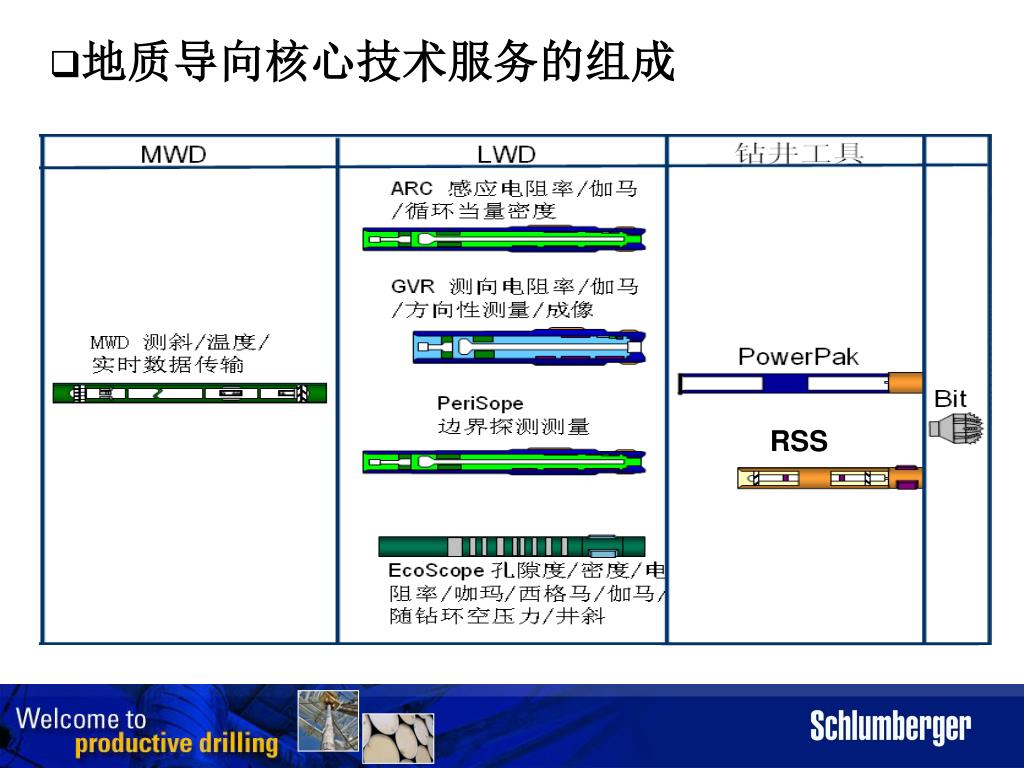

  • 地质导向核心技术服务的组成

  • 井下工具

    • 钻井技术和工具:

      • 可钻性和钻井方式(常规钻进/全程旋转钻进)

    • 随钻测井技术和工具:

      • 岩性,工具测量曲线

  • 工程应用软件和电脑技术

    • 可视化的井眼轨迹位置和超前预测的工程应用软件

    • 可实现基于网络的井下数据处理和存取 –远程服务

  • 人员和作业程序

    • 地质导向师进行实时导向服务

    • 客户地质师

    • 钻井工程师和定向井工程师

RSS


5698491

  • 随钻测井技术_Vision系列

  • arcVISION 感应电阻率

  • geoVISION 侧向电阻率

  • adnVISION 方位中子密度

  • proVISION 随钻核磁共振

  • sonicVISION 随钻声波

  • seismicVISION 随钻地震


Geovision

geoVISION 侧向电阻率

  • 适用于高导电性泥浆环境

  • 提供包括钻头,环形电极以及3 个方位聚焦纽扣电极的电阻率

  • 高分辨率侧向测井减小了邻层的影响

  • 钻头电阻率提供实时下套管和取心点的选择

  • 三个方位纽扣电极提供三种深度的微电阻率随钻成像,可解决复杂的解释问题

  • 实时图像被传输到地面可识别构造倾角和裂缝,以更好地进行地质导向

  • 实时方向性伽马测量


Sonicvision

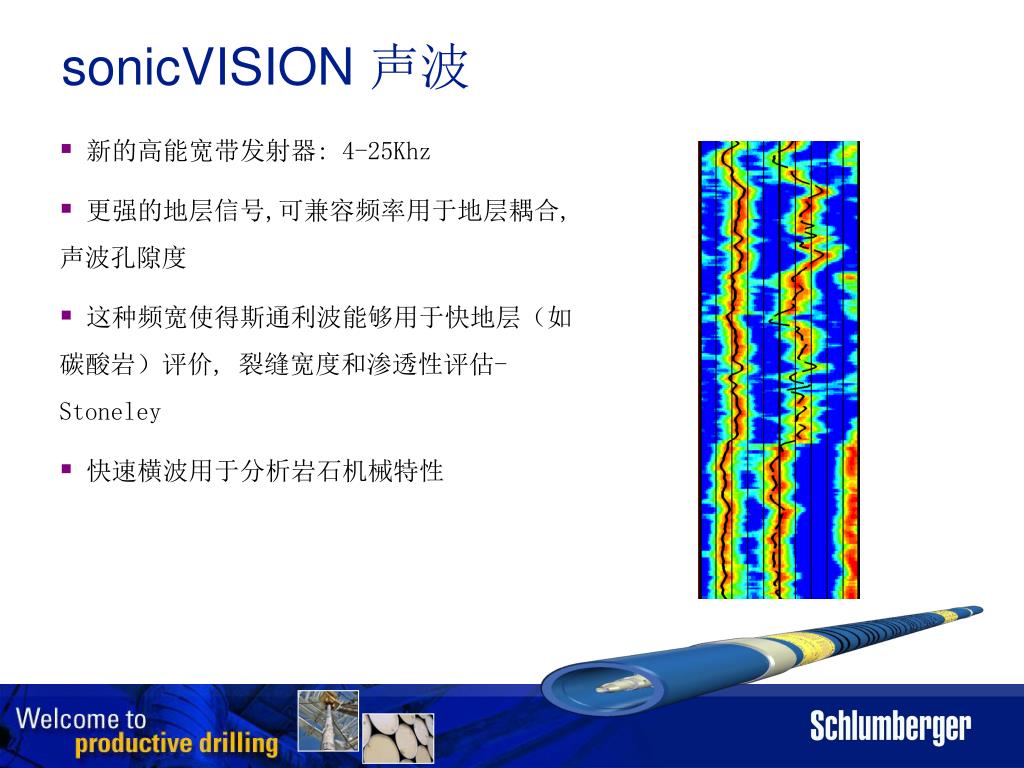

sonicVISION 声波

sonicVISION memory

  • 新的高能宽带发射器: 4-25Khz

  • 更强的地层信号,可兼容频率用于地层耦合,声波孔隙度

  • 这种频宽使得斯通利波能够用于快地层(如碳酸岩)评价,裂缝宽度和渗透性评估- Stoneley

  • 快速横波用于分析岩石机械特性


5698491

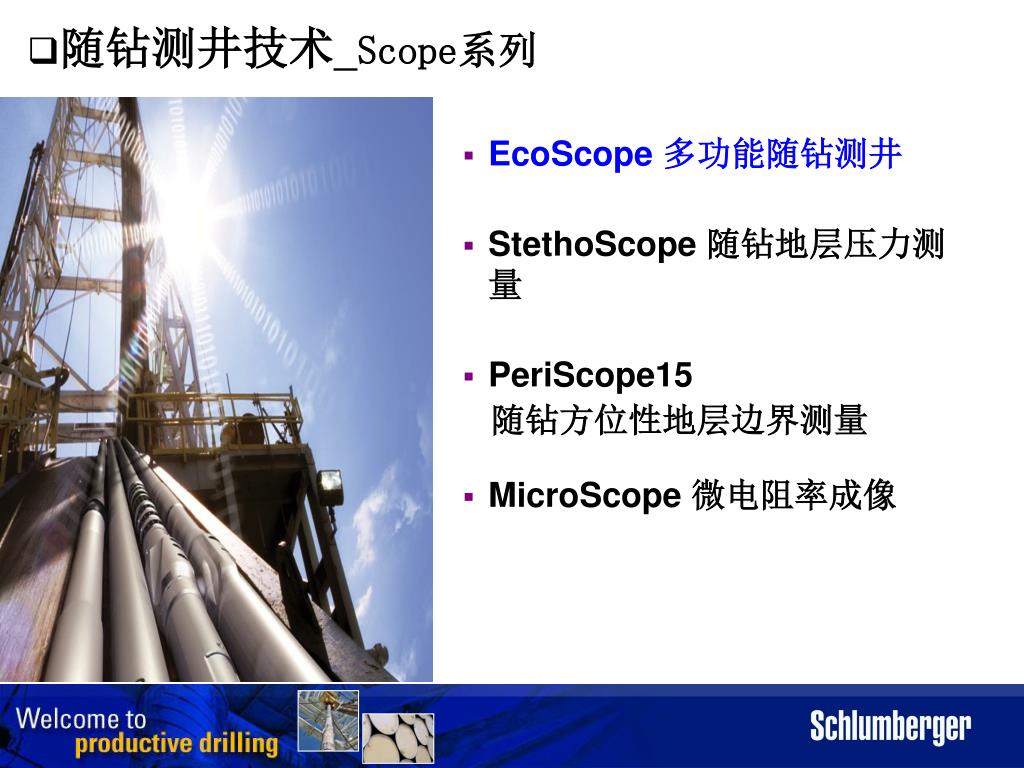

  • 随钻测井技术_Scope系列

  • EcoScope 多功能随钻测井

  • StethoScope 随钻地层压力测量

  • PeriScope15

  • 随钻方位性地层边界测量

  • MicroScope 微电阻率成像


Ecoscope

Porosity / NGD

Spectroscopy / Sigma

Resistivity

Ultra-Sonic Caliper

Azimuthal Density / PEF

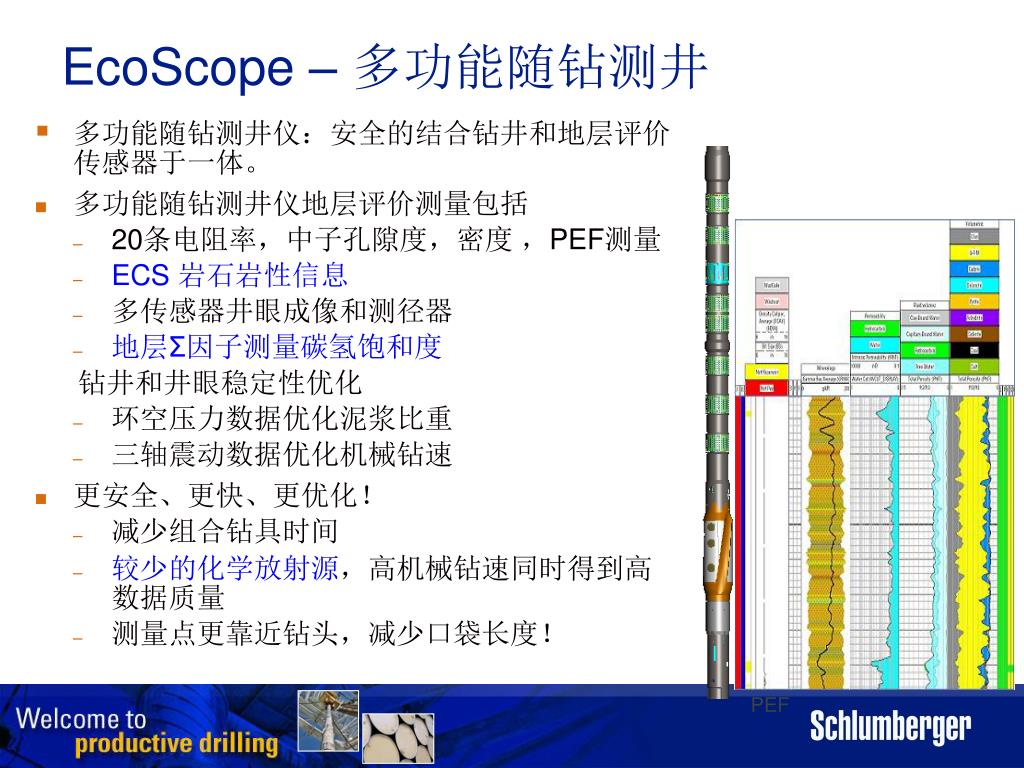

EcoScope – 多功能随钻测井

  • 多功能随钻测井仪:安全的结合钻井和地层评价传感器于一体。

  • 多功能随钻测井仪地层评价测量包括

    • 20条电阻率,中子孔隙度,密度,PEF测量

    • ECS 岩石岩性信息

    • 多传感器井眼成像和测径器

    • 地层Σ因子测量碳氢饱和度

      钻井和井眼稳定性优化

    • 环空压力数据优化泥浆比重

    • 三轴震动数据优化机械钻速

  • 更安全、更快、更优化!

    • 减少组合钻具时间

    • 较少的化学放射源,高机械钻速同时得到高数据质量

    • 测量点更靠近钻头,减少口袋长度!


5698491

第一代旋转导向系统

全程全部旋转

累积进尺超过一千万

英尺

同样原理

提高工具可靠性与

钻井表现,增加近

钻头井斜、伽玛

独特的工作原理

减少与井壁接触

更高的改变井轨能

力,近钻头井斜

井下附加动力

可使用X5或Xceed

承受更大钻压,输出

更高扭矩

vorteX

PowerDrive Xtra

PowerDrive X5

Xceed

钻井优化技术_旋转导向系统更平滑的轨迹,更规则的井眼,更快的速度


5698491

钻井优化 – 旋转导向系统的优点

所有部件都随着钻具一起旋转

  • 更好地携带岩屑,清洁井眼

  • 优化时效,缩短钻井周期

  • 提高井眼质量

  • 减少井眼垮塌和卡钻风险

  • 有助于提高测井数据质量

  • 精确控制轨迹,提高钻遇率 - 造斜率控制

  • 使下套管和完井作业更顺利


5698491

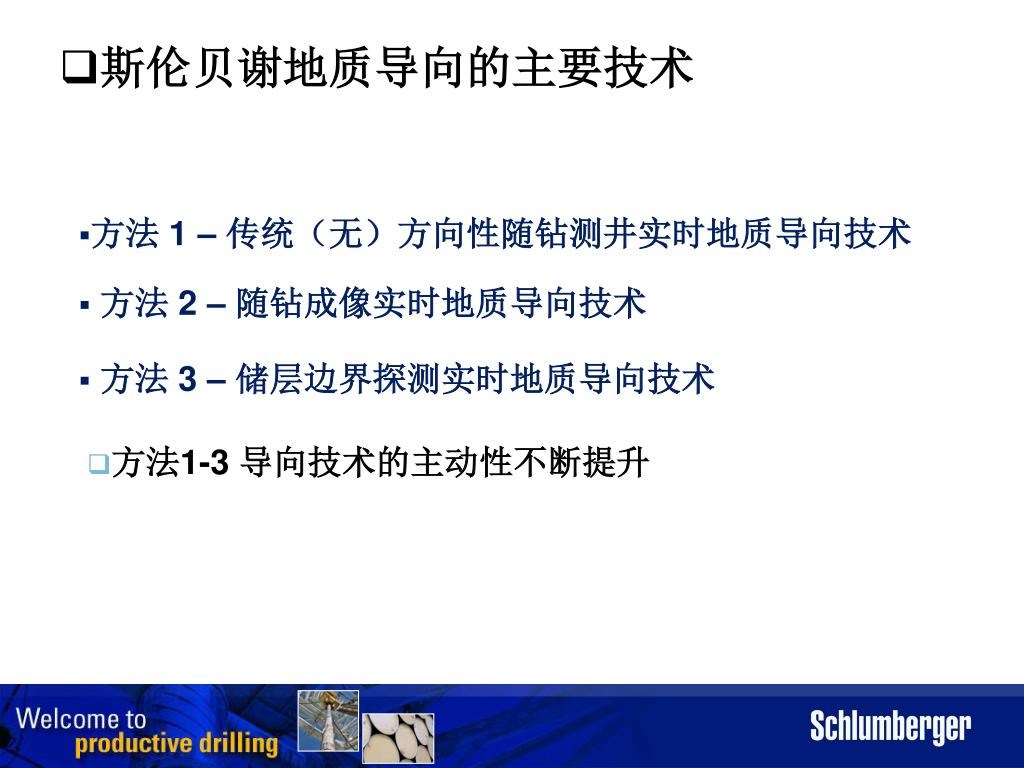

斯伦贝谢地质导向的主要技术

  • 方法 1 – 传统(无)方向性随钻测井实时地质导向技术

  • 方法 2 – 随钻成像实时地质导向技术

  • 方法 3 – 储层边界探测实时地质导向技术

  • 方法1-3 导向技术的主动性不断提升


5698491

Red curves show the expected response

Red curves show the expected response

Red curves show the expected response

Red curves show the expected response

Red curves show the expected response

红色曲线代表模拟的预期反应

Red curves show the expected response

红色曲线代表模拟的预期反应

Actual logs do not match modeled logs.

实测曲线与模拟曲线不吻合

Actual logs do not match modeled logs.

Actual logs do not match modeled logs.

Actual logs do not match modeled logs.

Actual logs do not match modeled logs.

Actual logs do not match modeled logs.

实测曲线与模拟曲线不吻合

Updated Formation Model

更新后地层模型

Updated Formation Model

更新后地层模型

Formation Model

地层模型

Formation Model

地层模型

Formation Model

Formation Model

Updated Formation Model

Updated Formation Model

Updated Formation Model

Formation Model

Formation Model

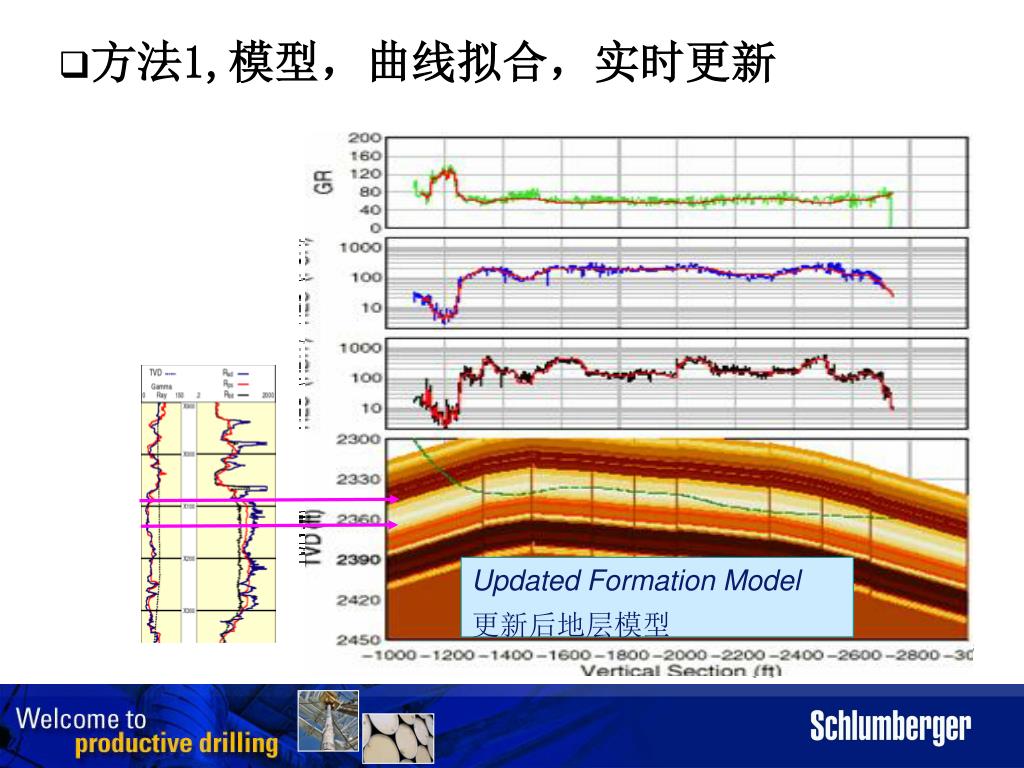

  • 方法1,模型,曲线拟合,实时更新


5698491

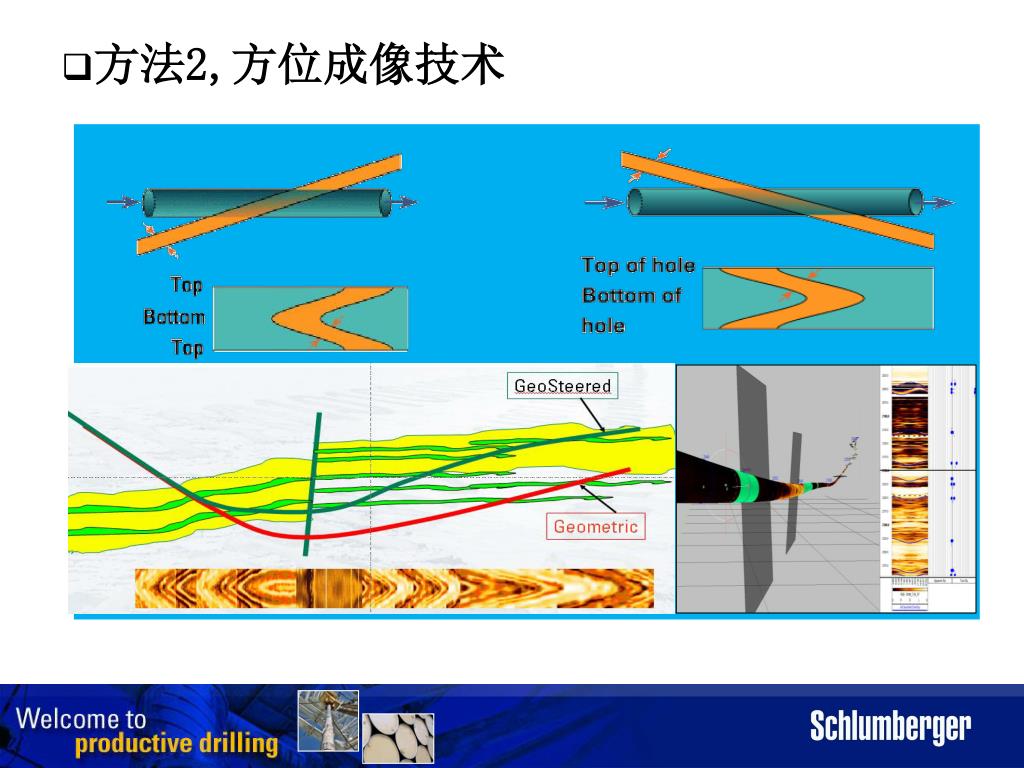

方法2,方位成像技术


5698491

Real Time Boundary Direction

Courtesy of Statoil

Veslefrikk Field

Real Time Distance to Boundary

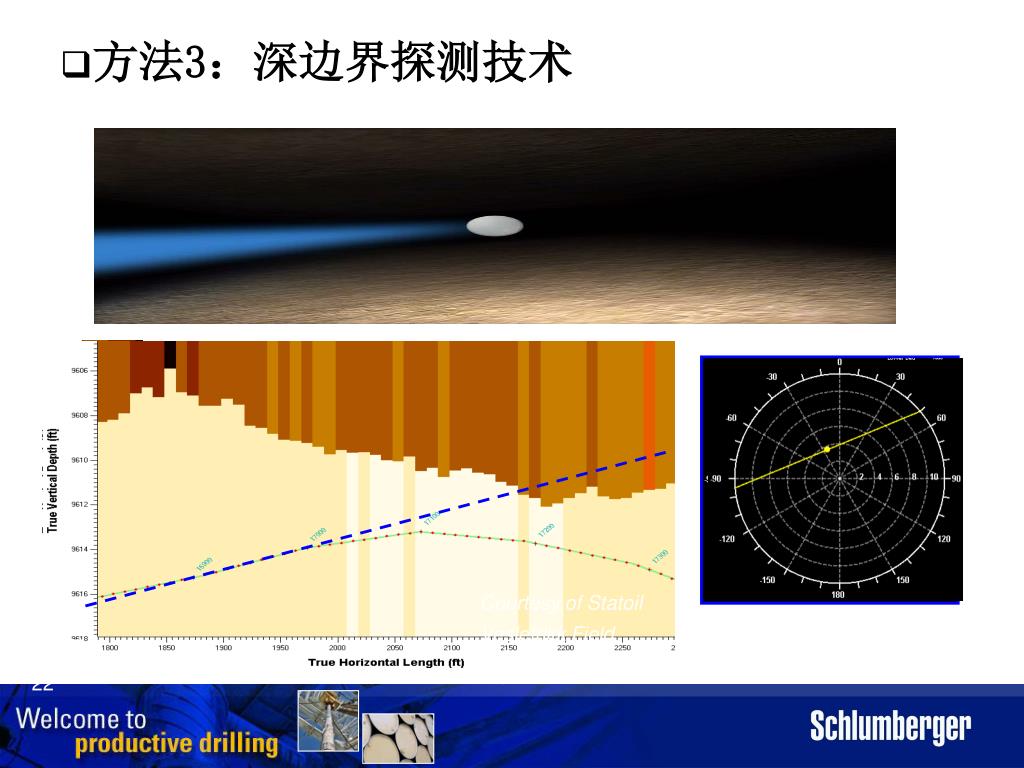

  • 方法3:深边界探测技术


5698491

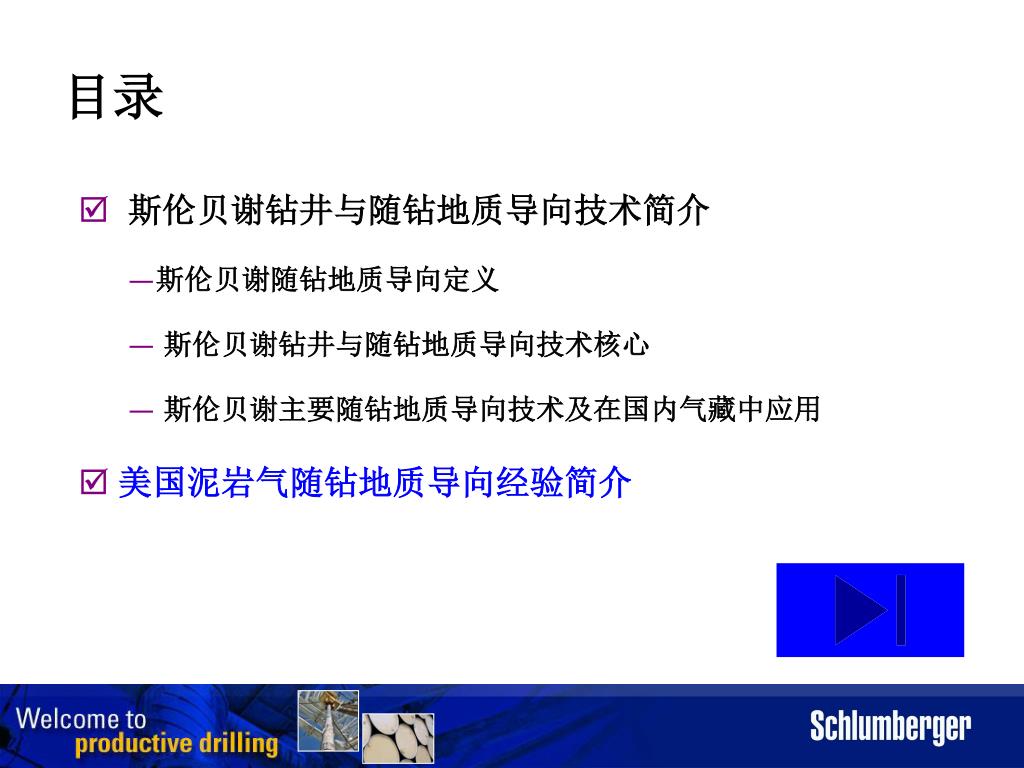

目录

  • 斯伦贝谢钻井与随钻地质导向技术简介

    • 斯伦贝谢随钻地质导向定义

    • 斯伦贝谢钻井与随钻地质导向技术核心

    • 斯伦贝谢主要随钻地质导向技术及在国内气藏中应用

  • 美国泥岩气随钻地质导向经验简介


5698491

谢谢!
