  1. PSTN (Public Switch Telephony Network )

  2. Tujuan : • Agar Mahasiswa memahami konsep jaringan privat dan publik. • Mahasiswa memahami arsitektur dan komponen jaringan PSTN & PBX. • Mahasiswamemahamiproses numbering, charging, cabling padajaringan PSTN

  3. Definisi • Jaringan Privat merupakan sebuah jaringan yang dibangun oleh suatu kelompok, lembaga, perusahaan, institusi atau bahkan seseorang dilingkungan internalnya sendiri, dengan harapan komunikasi internal dapat dilakukan dengan lebih cepat, aman, dan murah. • Contohnya:PBX (Private Branch eXchange), LAN (Local Area Network), dan VPN (Virtual Private Network).

  4. Ilustrasi Jaringan Privat

  5. Jaringan Publik • Jaringan Publik adalah jaringan yang dibangun oleh pemerintah maupun penyedia jasa telekomunikasi kepada publik, baik yang berorientasi profit maupun non-profit, sehingga masyarakat luas dapat memanfaatkannya dalam bertukar informasi. • Contohnya: PSTN, ISDN, PLMN, Internet, MPLS, dsb.

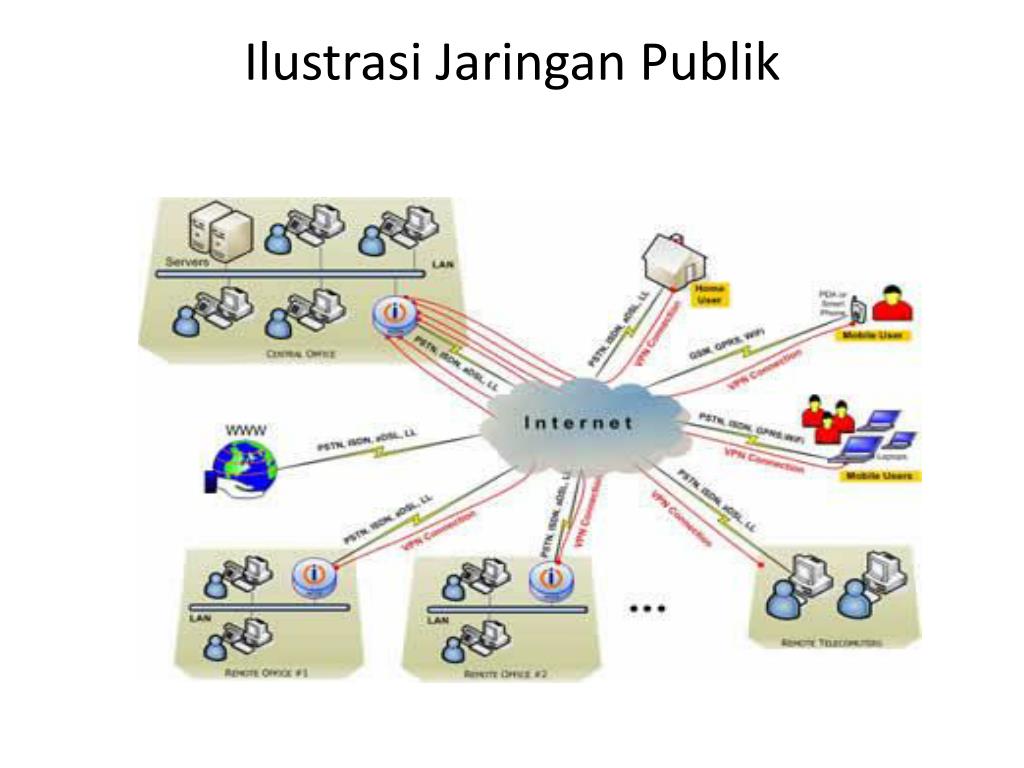

  6. IlustrasiJaringanPublik

  7. Public Switch Telephony Network (PSTN) • PSTN merupakanjaringanpublik yang bersifat circuit switch danpadaawalnyadisiapkanuntukfasilitasteleponi. • PSTN merupakanjaringantelekomunikasipertamadanterbesardiseluruhdunia.

  8. PSTN dapatdibagimenjadi 3 jaringanutama, yaitu : • JaringanBackbone • JaringanAkses

  9. Skema keypad telepondanfrekuensi yang dibangkitkan

  10. Desain Jaringan Publik • Penomoran (Numbering)

  11. Terdapat 2 jenispenomoran yang digunakanpada system telekomunikasi, yaitu : Penomoran Terbuka • Awalan SLJJ (SLDD = Subscriber Long Distance Dialing) Contoh : Indonesia : 0 sekarang 0 X ( X = Operator ) USA : 1 • Awalan SLI Contoh : Indonesia : 00X ( X = Operator) USA : 11 • FungsiUtama • Bagi user : agar ‘ingat’ bukanhubungan local • Bagi network : penentuanrutinglebihcepat

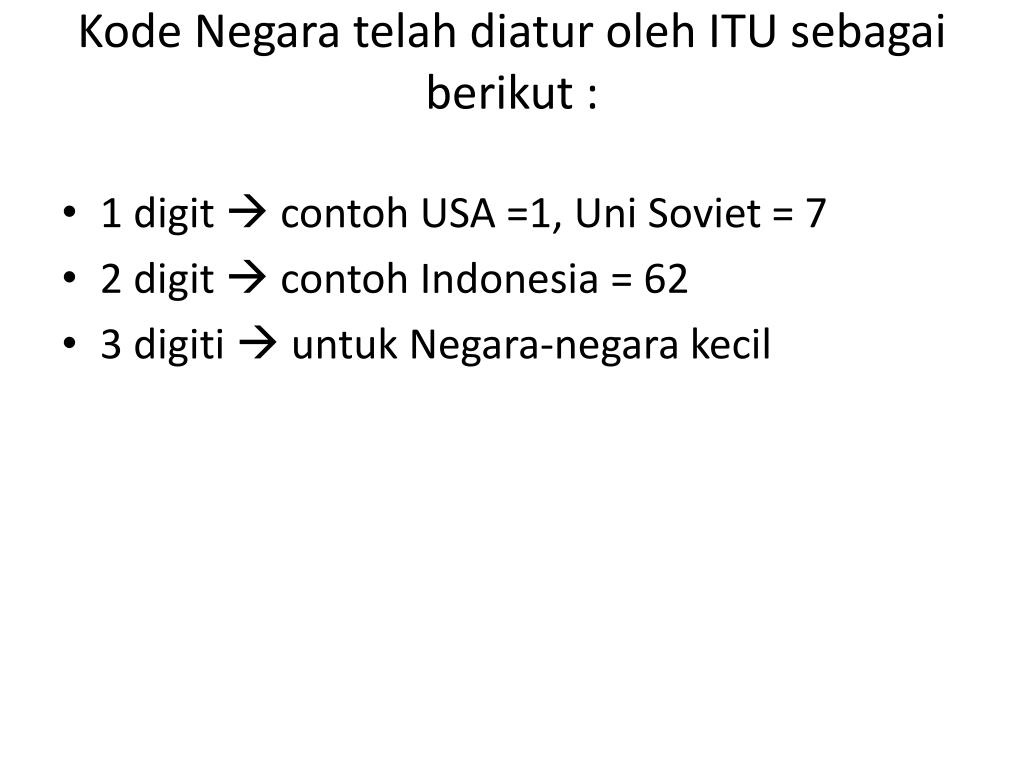

  12. Kode Negara telahdiaturoleh ITU sebagaiberikut : • 1 digit contoh USA =1, Uni Soviet = 7 • 2 digit contoh Indonesia = 62 • 3 digitiuntuk Negara-negarakecil

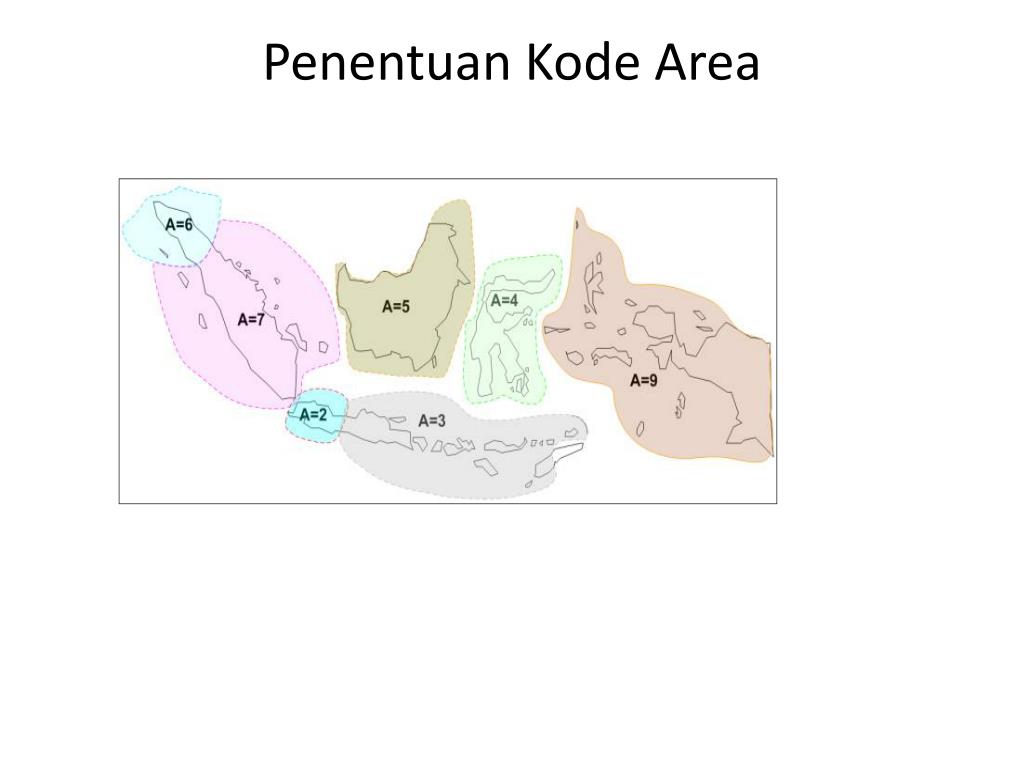

  13. PenentuanKode Area

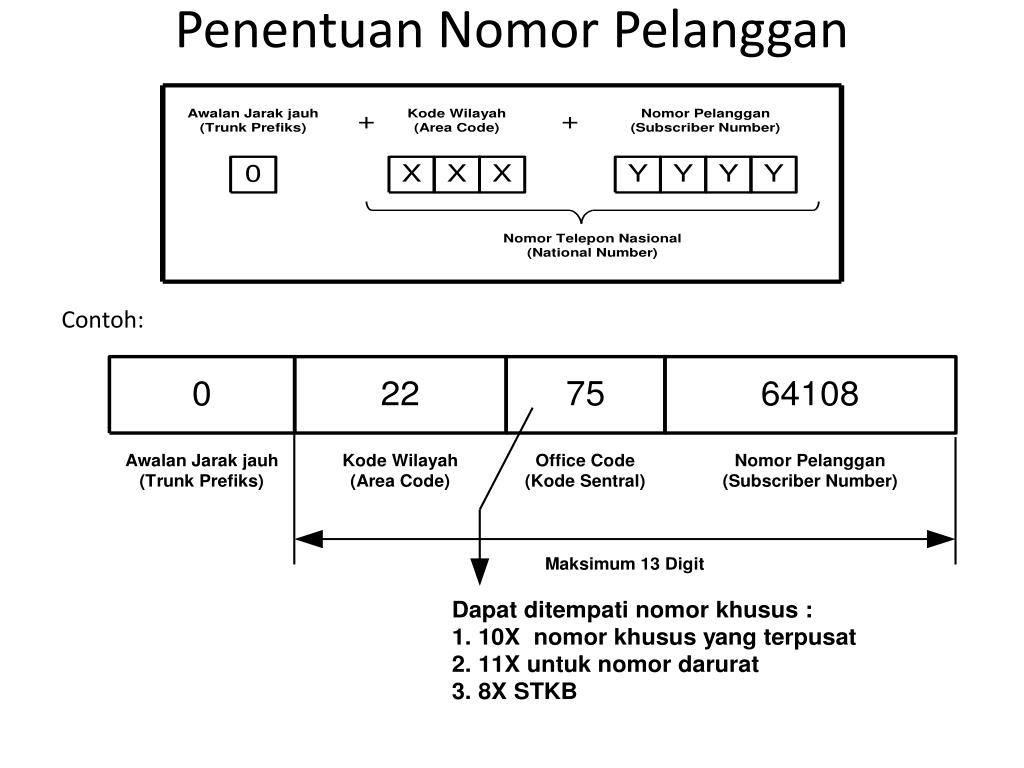

  14. PenentuanNomorPelanggan Contoh:

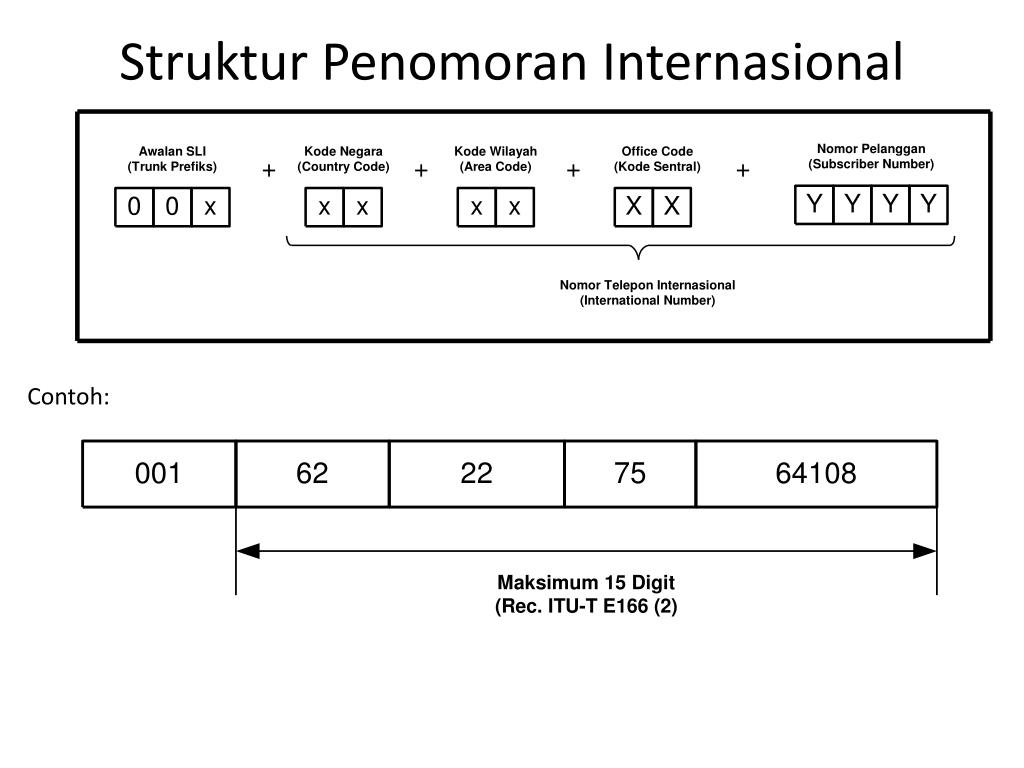

  15. StrukturPenomoranInternasional Contoh:

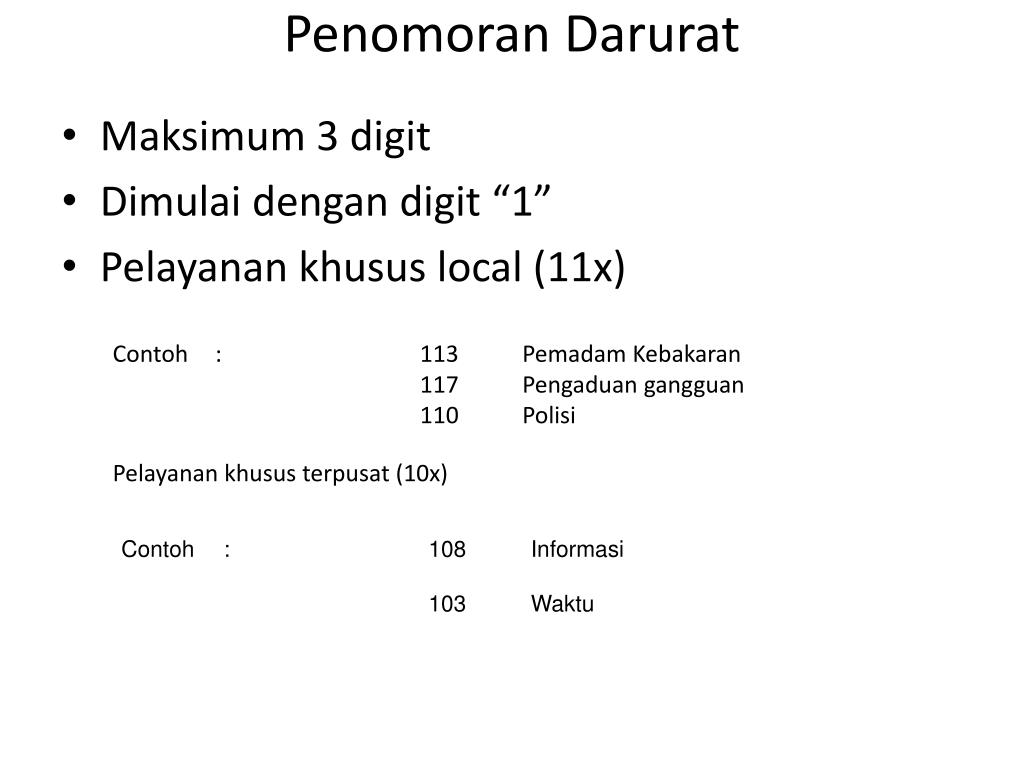

  16. PenomoranDarurat • Maksimum 3 digit • Dimulaidengan digit “1” • Pelayanankhusus local (11x) Contoh : 113 PemadamKebakaran 117Pengaduangangguan 110Polisi • Pelayanankhususterpusat (10x) Contoh : 108 Informasi 103 Waktu

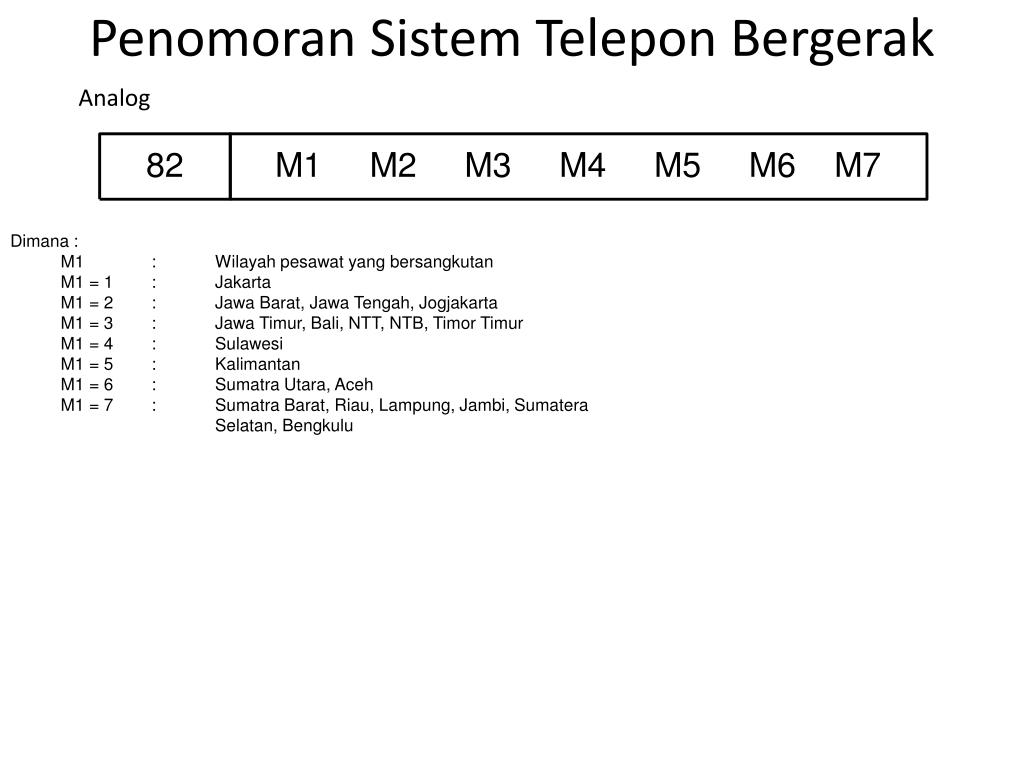

  17. PenomoranSistemTeleponBergerak Analog Dimana : M1 : Wilayah pesawat yang bersangkutan M1 = 1 : Jakarta M1 = 2 : Jawa Barat, Jawa Tengah, Jogjakarta M1 = 3 : Jawa Timur, Bali, NTT, NTB, Timor Timur M1 = 4 : Sulawesi M1 = 5 : Kalimantan M1 = 6 : Sumatra Utara, Aceh M1 = 7 : Sumatra Barat, Riau, Lampung, Jambi, Sumatera Selatan, Bengkulu

  18. Digital Dimana : N adalah Operator STBS digital penyelenggara Contoh : 811 : Telkomsel 816 : Satelindoindo 818 : Excelcomindo

  19. Latihan • Apakah dimaksud dengan jaringan private dan jaringan publik ? • Apa yang Anda ketahui tentang PSTN, jarlokat, jarlokar, jarlokaf, dan HFC? • Sebutkan komponen pembangun jarlokat! • Sebutkan kelebihan dan kekurangan dari jaringan catu langsung dan tidak langsung. • Saya punya nomor telepon +62 22 65 12345. Bagaimanakah pembagian penomoran pada nomor tersebut? • Jelaskan metode dalam pentarifan! • Sebutkan kriteria dalam pentarifan! • Jika saya mempunyai kabel 100 pair, dan saya berkinginan mencari kabel nomor 12, 21, 33, 45, dan 83, apakah tanda pada kabel tersebut? • Sebutkan dan jelaskan komponen pembangun sentral PBX! • Sebutkan kelebihan dan kekurangan dari IP-PBX dibanding PBX!
