Presentation Transcript
geophoto

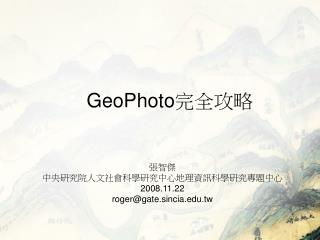

GeoPhoto完全攻略

張智傑

中央研究院人文社會科學研究中心地理資訊科學研究專題中心

2008.11.22

[email protected]

slide2
使用軟、硬體

硬體

  • Garmin etrex summit GPS
  • 數位相機

軟體

  • RoboGeo (version 5.2.0)

http://www.robogeo.com/home/download.asp

  • MapSource(version 6.12.4) http://www.garmin.com.tw/download/getfile.asp?type=software&file=MapSource6_12_4CHT.exe
  • Google Earth (version 4.2.0198.2451)(以下簡稱GE)

http://earth.google.com/download-earth.html

slide3
目 標
  • 照片
    • 將拍照的時間與地點資訊與照片緊密結合
      • 地理坐標資訊寫入照片的檔頭內(EXIF)
      • 以日期、時間作為照片檔名
  • 重要地標(Waypoints)
    • 將調查過程中重要的地標、景點紀錄下來
    • 加上中文註解或說明
  • 路徑軌跡(Tracks)
    • 將調查路線紀錄下來
slide4
預先準備工作01
  • 調整數位相機時間與GPS時間一致。

包含時、分、秒

在Garmin etrex sumit GPS中,按「page」,切換至「SETUP」畫面,即可看到GPS時間。

*需先將「TIME」畫面,「UTC OFFSET」設定為+8(台灣所在時區為GMT+8)。

slide5
預先準備工作02
  • 開啟Robogeo→File→ Preferences→Common Settings →UtcTimeBias
  • 確認設定值為「-1」,

代表以電腦的時區為主。

step01
作業Step01
  • 開啟MapSource,連接Garmin etrex summit。
  • 開啟「傳輸」→「從裝置接收」,下載航點、航跡等資訊。
step02
作業Step02
  • 確認下載資訊中所需的航點、航跡,並刪除多餘、累計的資訊。
  • 開啟「檔案」→「另存新檔」,→存檔為gpx格式檔,按日期(年月日)來來進行檔案命名。
  • 下載數位相機中之照片檔,儲存至指定資料夾中。按日期來進行資料夾檔名命名(年月日)。
step03
作業Step03
  • 開啟RoboGeo,選擇照片所在資料夾

開啟資料夾中之照片,目前照片無GPS經緯度等坐標資訊。

step04
作業Step04
  • 利用RoboGeo批次修改同一資料夾照片檔名。
  • 開啟「File」→ 「Process」 → 「Rename Images」
  • 在「Pattern」中,輸入「日期-$time-$seq」,並按下「Rename」。 其中,日期為拍照的年月日,共六碼,下方可看到範例。

範例

step05
作業Step05
  • 選擇Rename後的照片資料夾,按下「確定」。
  • Rename過程結束會出現對話視窗,代表完成批次更名作業。
step06
作業Step06
  • 若需先行調整照片的拍照時間,選擇「Edit」→「Edit Time」。
  • 在對話框中輸入定位當地時間。
step07
作業Step07
  • 選擇「From a tracklog file」,選擇Step02中儲存的gpx檔案,按下「開啟」。Robogeo開始自動對應照片與GPS軌跡。
step08
作業Step08
  • 沒對應到時間的照片檔名,會呈現紅色字體。此外,在對話框中統計完成對應的檔案數量。
step09
作業Step09
  • 選擇「write the location data to the EXIF header」,並指定照片繪出的資料夾,按下「確定」。
step10
作業Step10
  • 選擇「export to Google Earth」。
  • 選擇Output Format「KML」

在Step08中未對應到的照片,不會進行轉檔。

  • 編輯Title
  • 按下「Create KML File」
  • 選擇KML存檔的路徑。
  • 按下「儲存」
step11
作業Step11
  • 完成KML儲存後,會自動在GE開啟該KML檔。每筆照片連結均在waypoints中。
  • 只保留waypoints資料夾,並改名為Photo。
  • 其餘tracks、Routes與About等資料夾均刪除。
step12
作業Step12
  • 在GE中File→Open開啟選擇Step02中儲存的gpx檔。
step13
作業Step13
  • 開啟gpx檔後,GE自動產生一名為「GPSdevice」資料夾。
  • 保留Waypoints與Tracks兩資料夾,並針對內容作編修。
  • 刪除Routes資料夾。
step14
作業Step14
  • 合併Step011 GE中的Photo資料夾與Step13 GE中的Waypoints與Tracks兩資料夾。
  • 依標準規範設定Photo、Waypoints與Tracks三資料夾格式。
step15
作業Step15

Waypoints設定值如圖

step16
作業Step16

Photo命名設定如圖

(Robogeo自動依照片名稱命名)

Path設定值如圖

step17
作業Step17
  • 另存為KMZ檔。檔名命名按日期、目的地中文說明。
  • 完成所有編輯作業。
