電腦組裝維修我也會

學校:二重國小

班級:五年庚班

研究學生:宋晏州

指導老師:邱永漢 宋新才


5041182

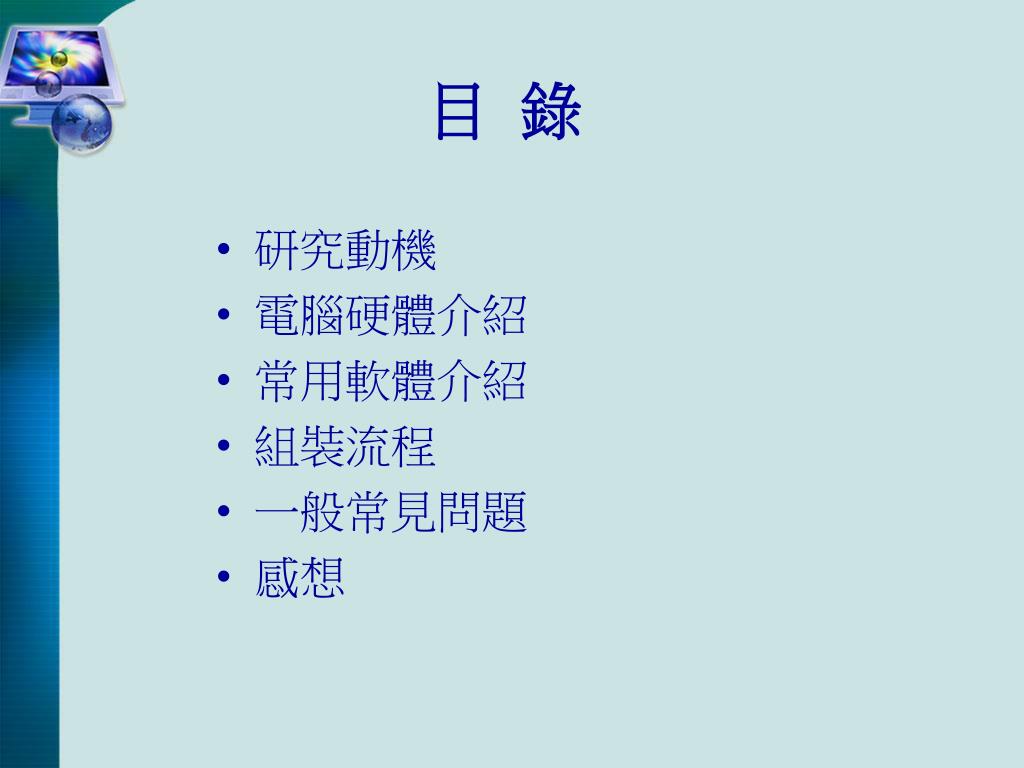

目 錄

  • 研究動機

  • 電腦硬體介紹

  • 常用軟體介紹

  • 組裝流程

  • 一般常見問題

  • 感想


5041182

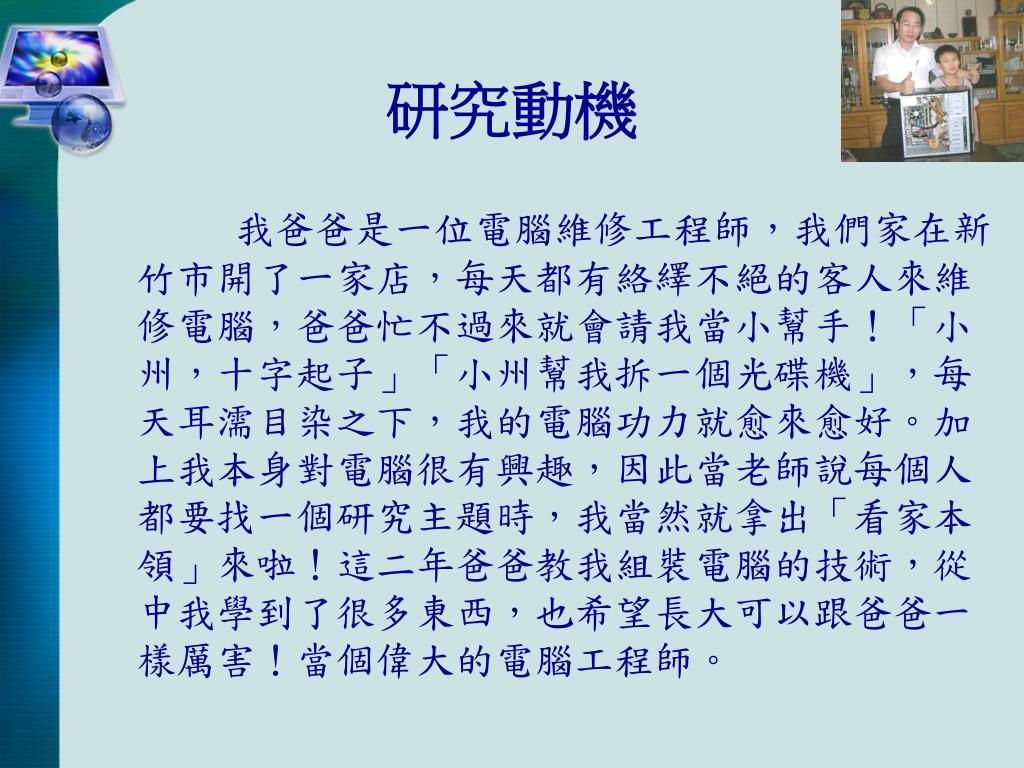

研究動機

我爸爸是一位電腦維修工程師,我們家在新竹市開了一家店,每天都有絡繹不絕的客人來維修電腦,爸爸忙不過來就會請我當小幫手!「小州,十字起子」「小州幫我拆一個光碟機」,每天耳濡目染之下,我的電腦功力就愈來愈好。加上我本身對電腦很有興趣,因此當老師說每個人都要找一個研究主題時,我當然就拿出「看家本領」來啦!這二年爸爸教我組裝電腦的技術,從中我學到了很多東西,也希望長大可以跟爸爸一樣厲害!當個偉大的電腦工程師。


5041182

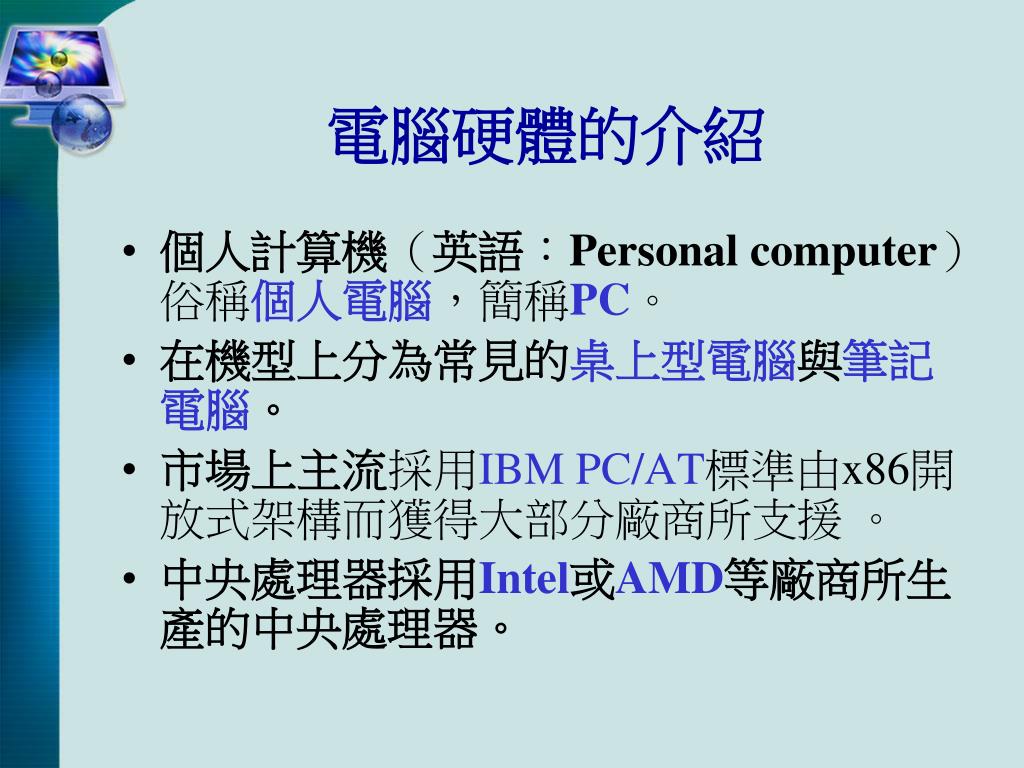

電腦硬體的介紹

  • 個人計算機(英語:Personal computer)俗稱個人電腦,簡稱PC。

  • 在機型上分為常見的桌上型電腦與筆記電腦。

  • 市場上主流採用IBM PC/AT標準由x86開放式架構而獲得大部分廠商所支援 。

  • 中央處理器採用Intel或AMD等廠商所生產的中央處理器。


5041182

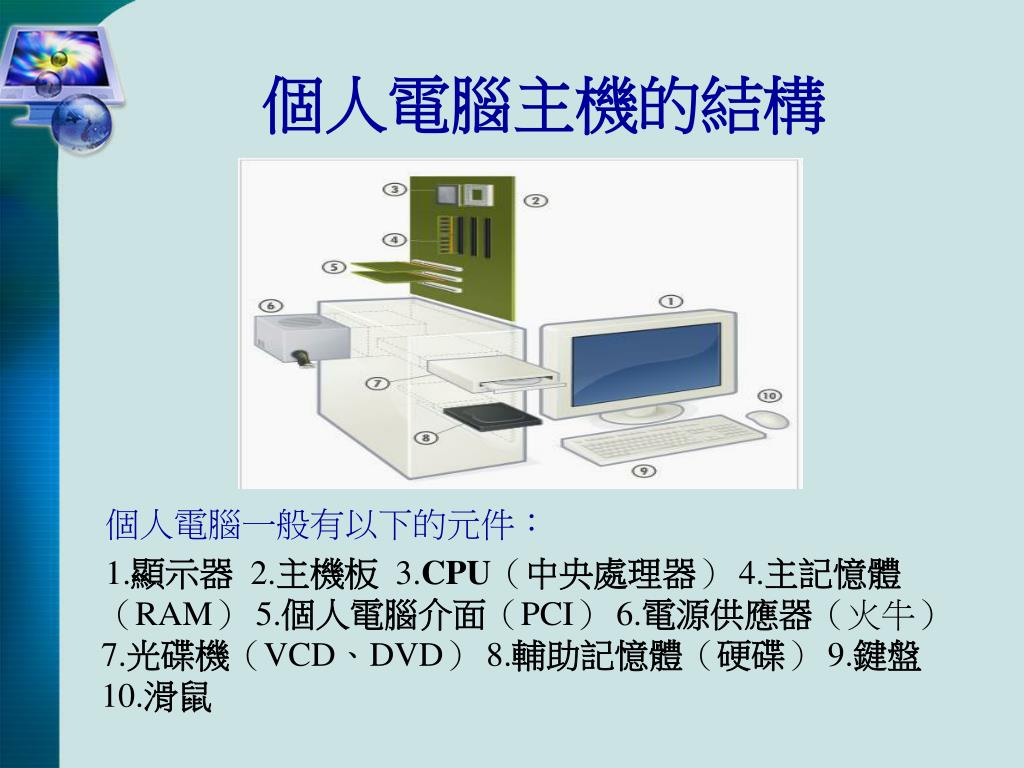

個人電腦主機的結構

個人電腦一般有以下的元件:

1.顯示器 2.主機板3.CPU(中央處理器) 4.主記憶體(RAM) 5.個人電腦介面(PCI) 6.電源供應器(火牛) 7.光碟機(VCD、DVD) 8.輔助記憶體(硬碟) 9.鍵盤10.滑鼠


5041182

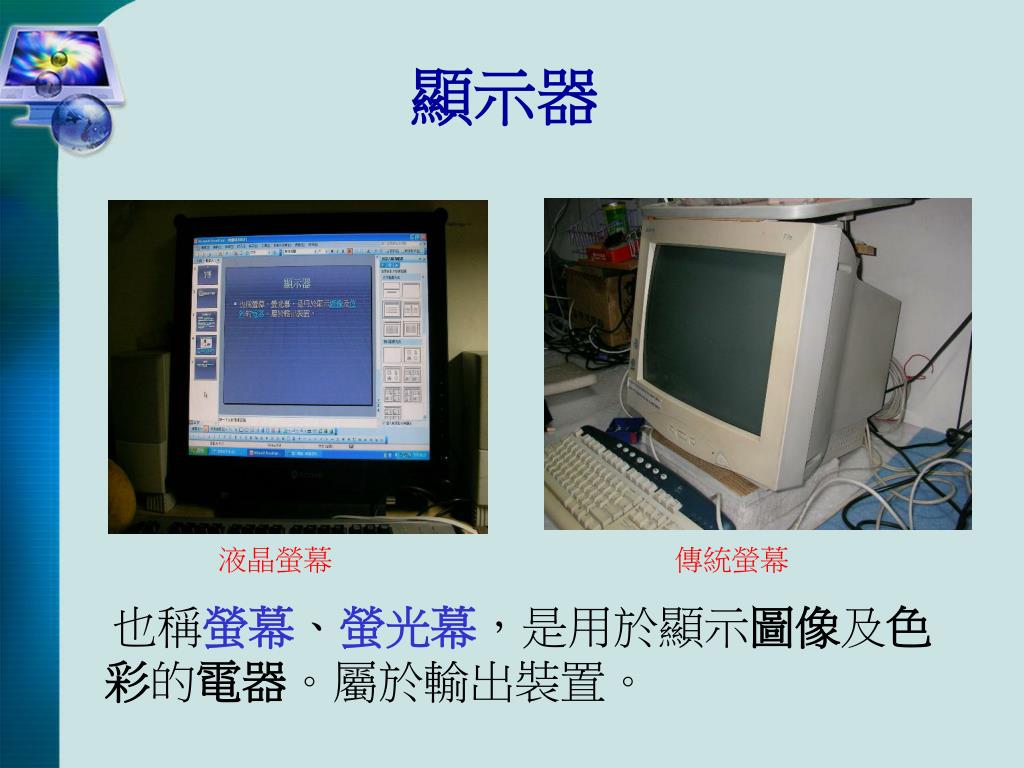

顯示器

也稱螢幕、螢光幕,是用於顯示圖像及色彩的電器。屬於輸出裝置。

液晶螢幕

傳統螢幕


5041182

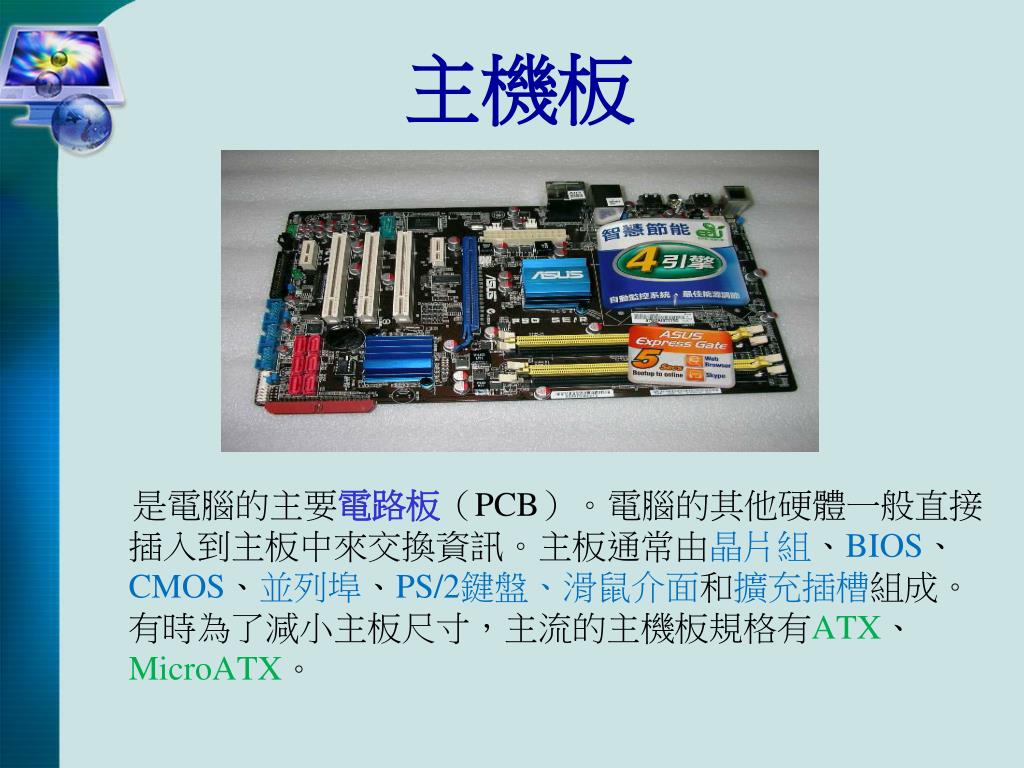

主機板

是電腦的主要電路板(PCB)。電腦的其他硬體一般直接插入到主板中來交換資訊。主板通常由晶片組、BIOS、CMOS、並列埠、PS/2鍵盤、滑鼠介面和擴充插槽組成。有時為了減小主板尺寸,主流的主機板規格有ATX、MicroATX。


5041182

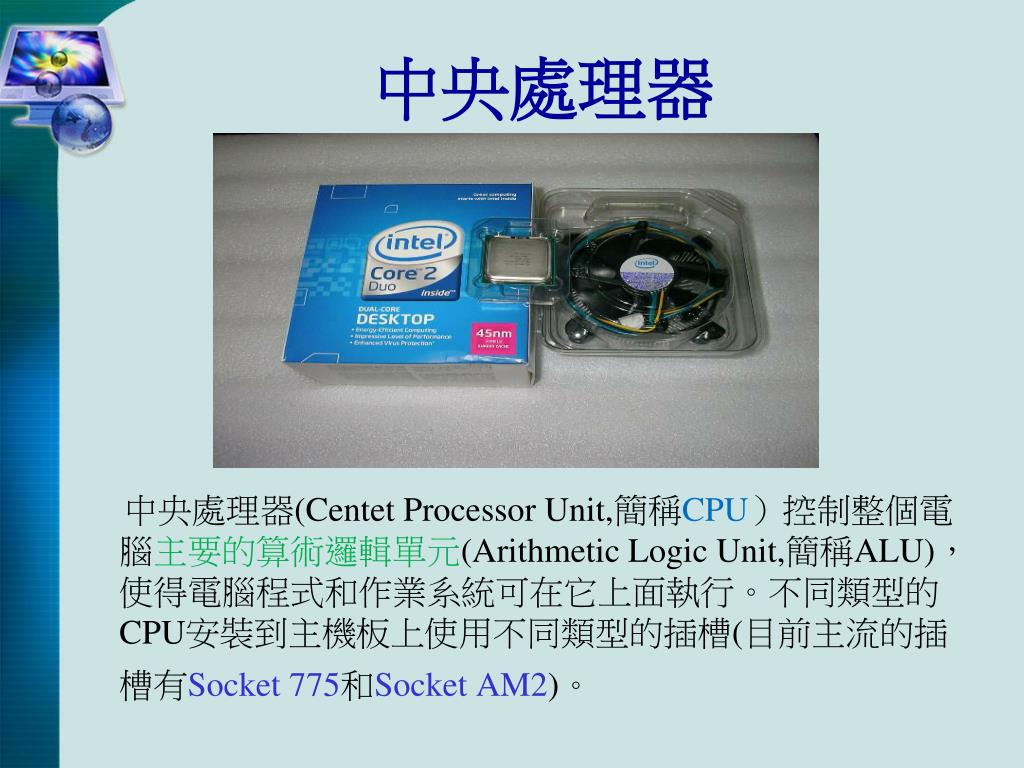

中央處理器

中央處理器(Centet Processor Unit,簡稱CPU)控制整個電腦主要的算術邏輯單元(Arithmetic Logic Unit,簡稱ALU),使得電腦程式和作業系統可在它上面執行。不同類型的CPU安裝到主機板上使用不同類型的插槽(目前主流的插槽有Socket 775和Socket AM2)。


5041182

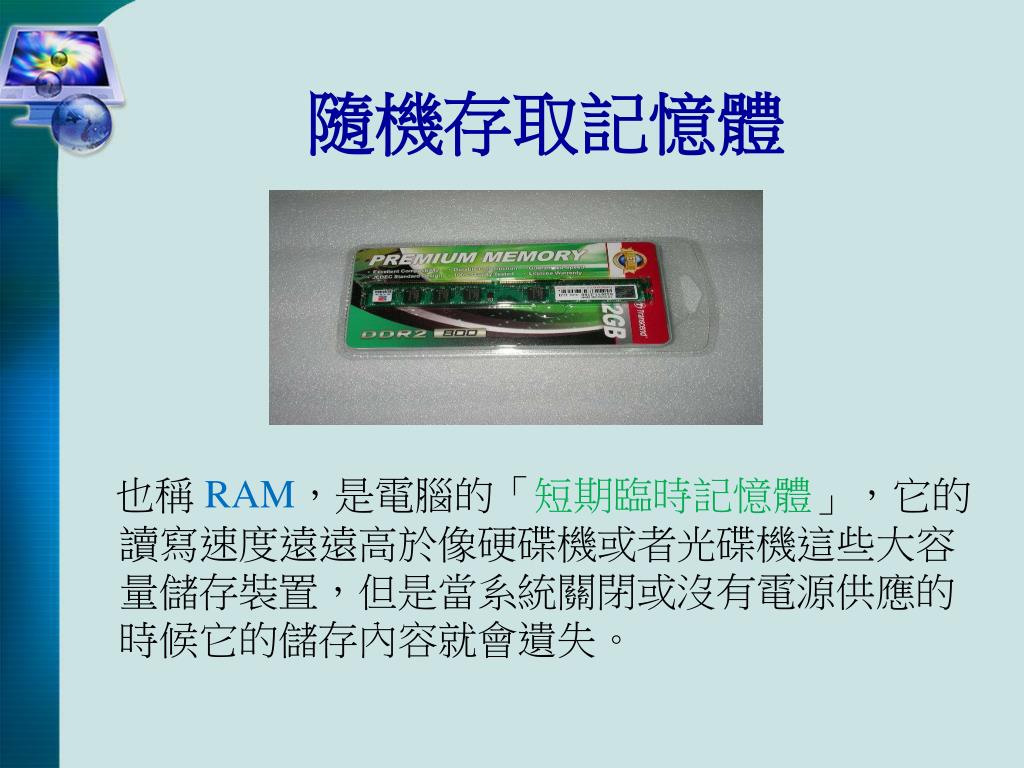

隨機存取記憶體

也稱 RAM,是電腦的「短期臨時記憶體」,它的讀寫速度遠遠高於像硬碟機或者光碟機這些大容量儲存裝置,但是當系統關閉或沒有電源供應的時候它的儲存內容就會遺失。


5041182

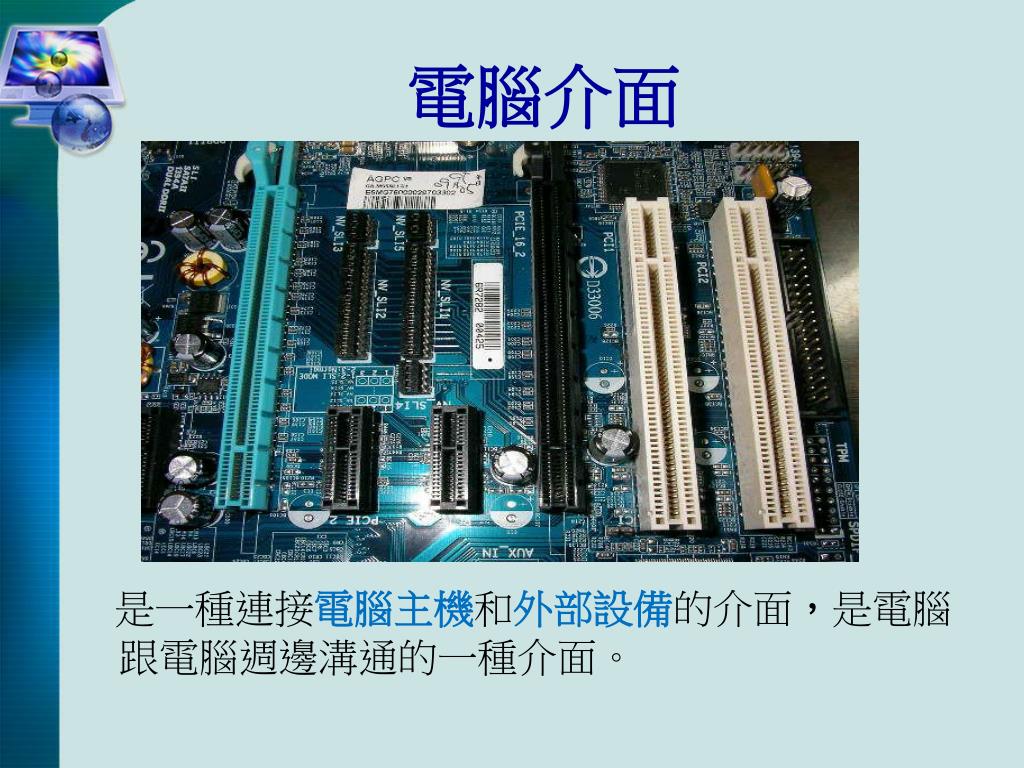

電腦介面

是一種連接電腦主機和外部設備的介面,是電腦跟電腦週邊溝通的一種介面。


5041182

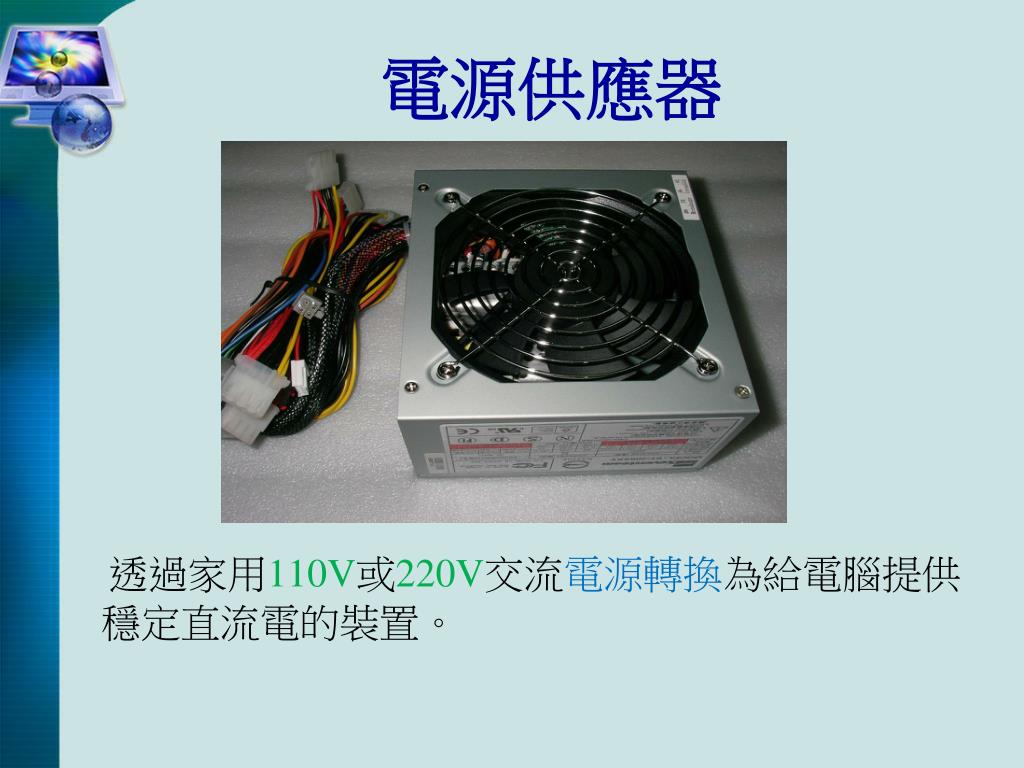

電源供應器

透過家用110V或220V交流電源轉換為給電腦提供穩定直流電的裝置。


5041182

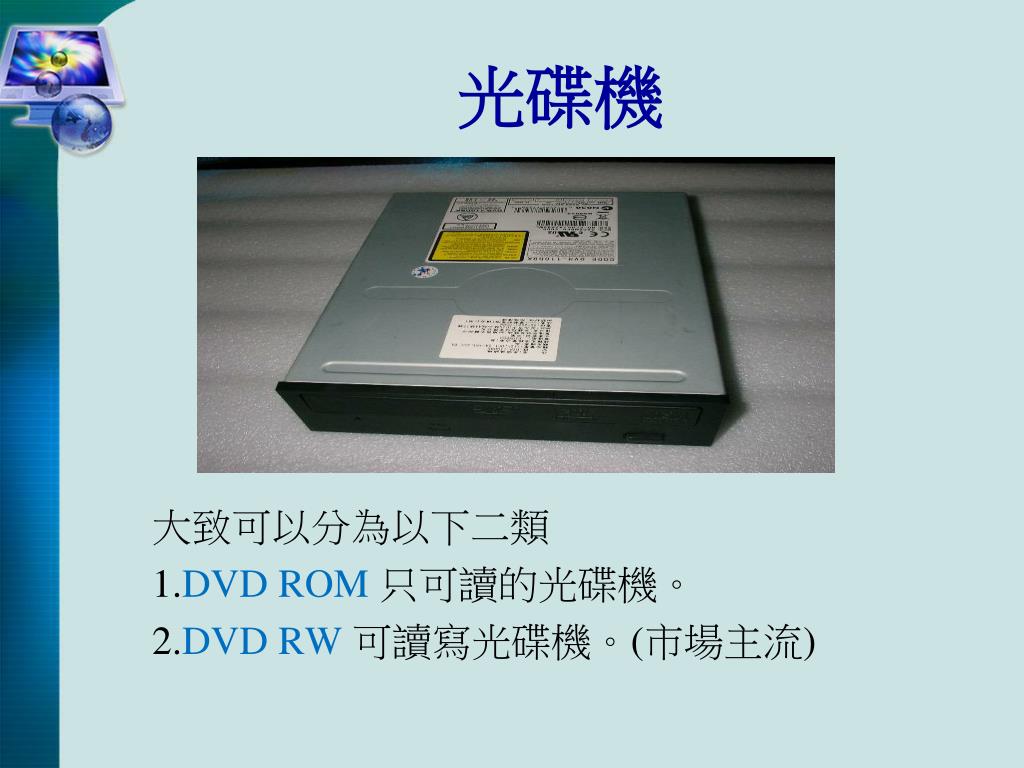

光碟機

大致可以分為以下二類

1.DVD ROM 只可讀的光碟機。

2.DVD RW 可讀寫光碟機。(市場主流)


5041182

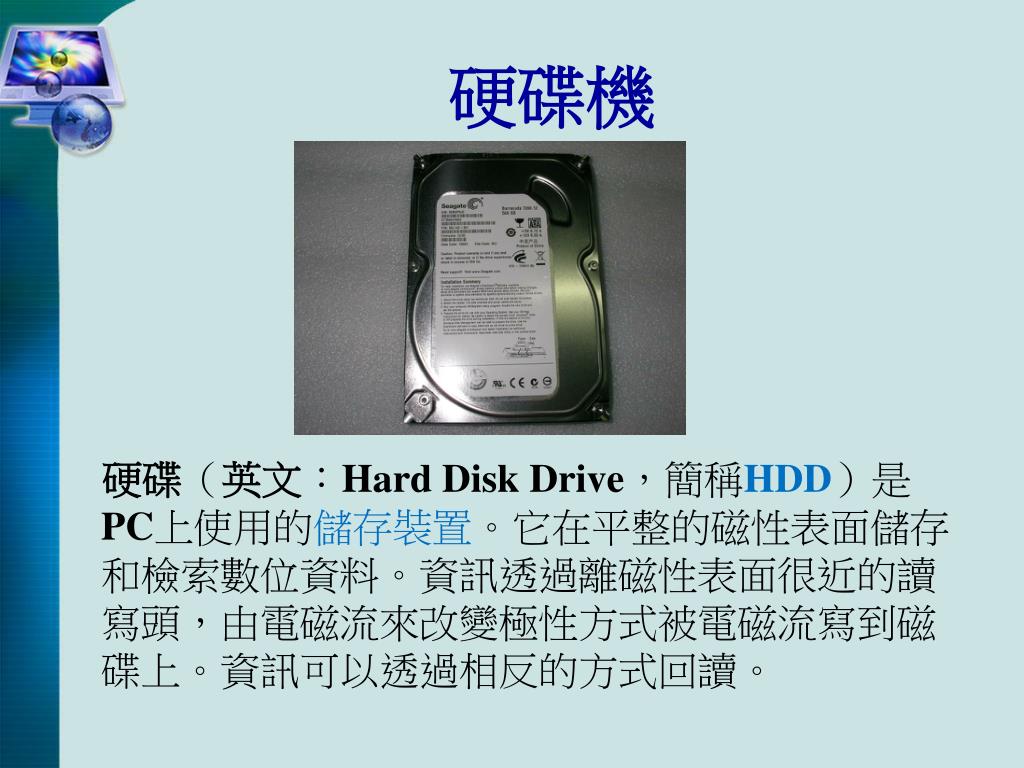

硬碟機

硬碟(英文:Hard Disk Drive,簡稱HDD)是PC上使用的儲存裝置。它在平整的磁性表面儲存和檢索數位資料。資訊透過離磁性表面很近的讀寫頭,由電磁流來改變極性方式被電磁流寫到磁碟上。資訊可以透過相反的方式回讀。


5041182

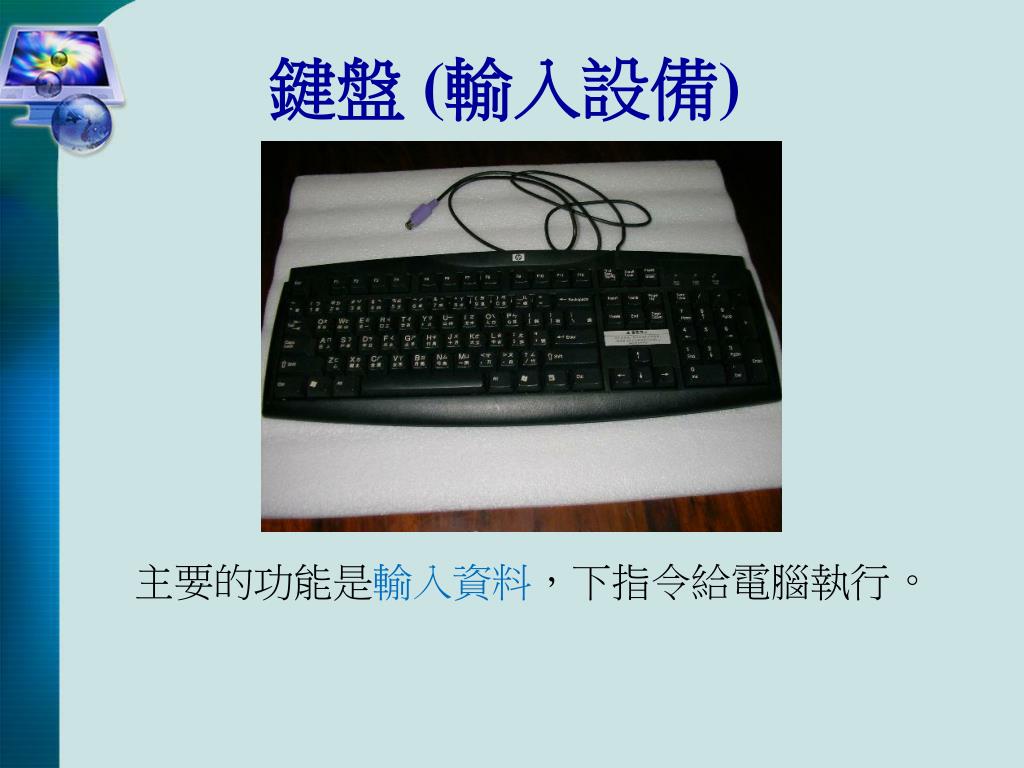

鍵盤 (輸入設備)

主要的功能是輸入資料,下指令給電腦執行。


5041182

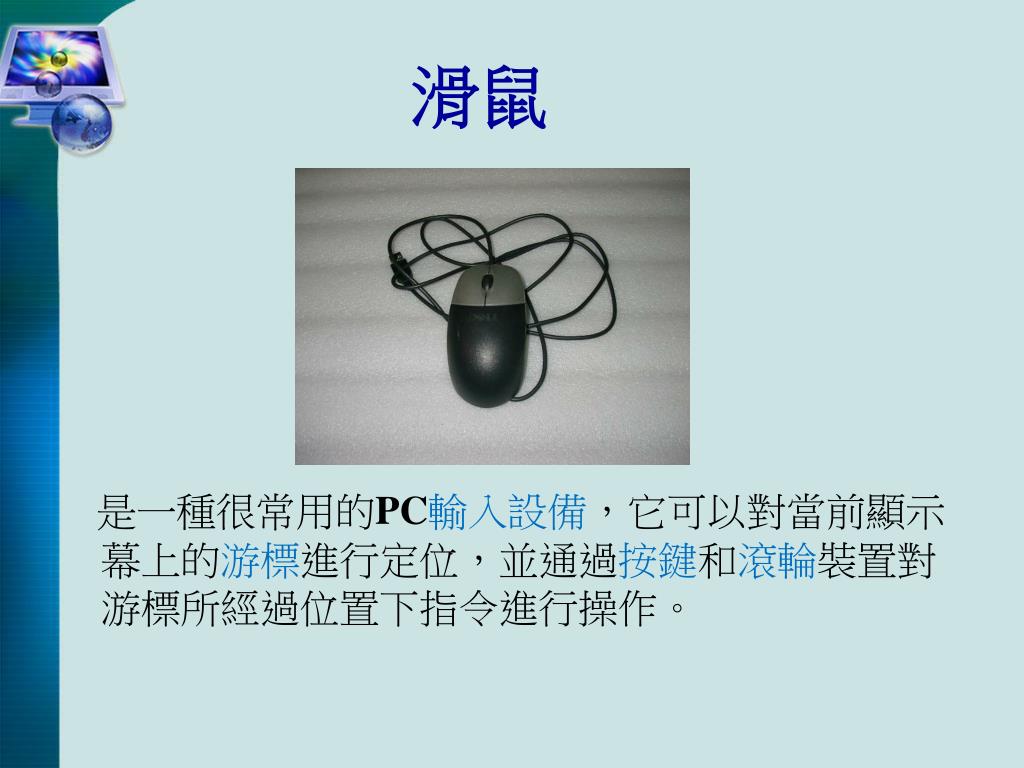

滑鼠

是一種很常用的PC輸入設備,它可以對當前顯示幕上的游標進行定位,並通過按鍵和滾輪裝置對游標所經過位置下指令進行操作。


5041182

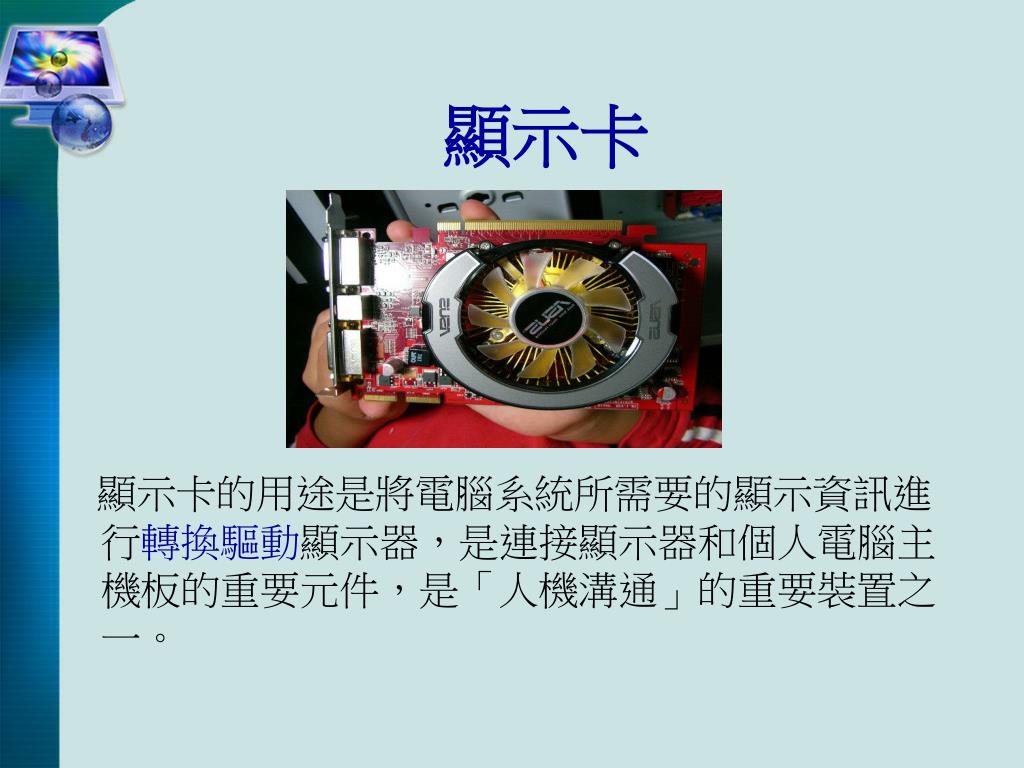

顯示卡

顯示卡的用途是將電腦系統所需要的顯示資訊進行轉換驅動顯示器,是連接顯示器和個人電腦主機板的重要元件,是「人機溝通」的重要裝置之一。


5041182

電腦軟體介紹

  • 軟體可分兩大類

    1.作業系統:

    目前主流有Windows及Linux.

    2.應用系統:

    有文書處理類Office 2007、繪圖軟體

    非常好色、電腦遊戲、工具程式

    PC tools 等。


5041182

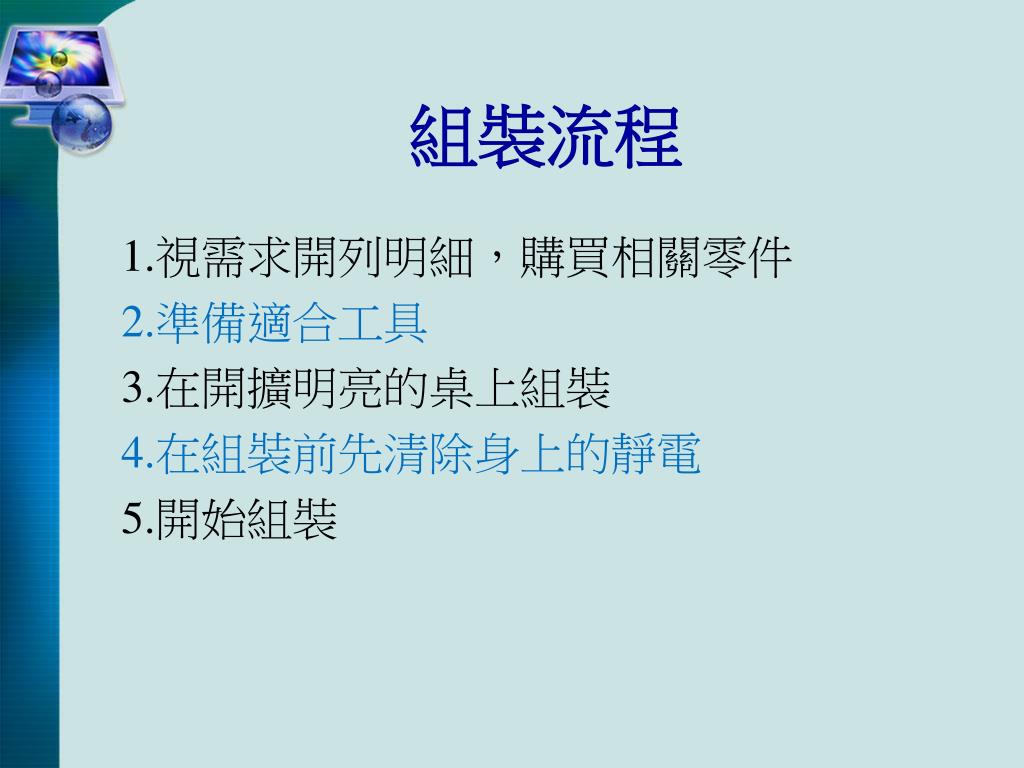

組裝流程

1.視需求開列明細,購買相關零件

2.準備適合工具

3.在開擴明亮的桌上組裝

4.在組裝前先清除身上的靜電

5.開始組裝


5041182

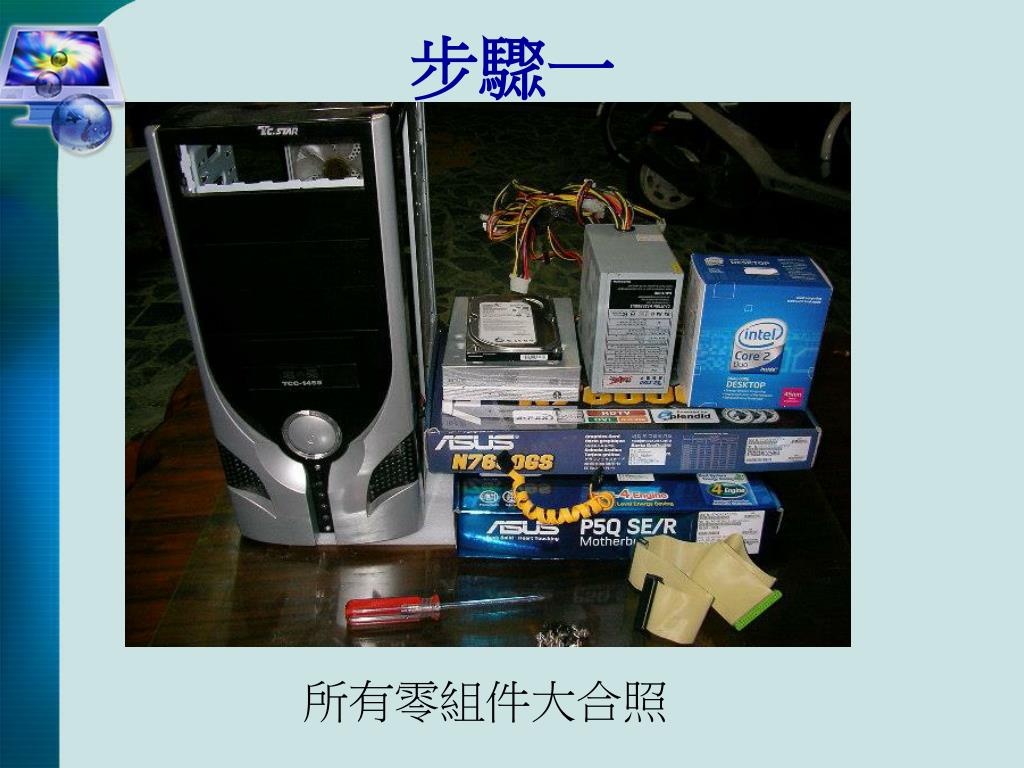

步驟一

所有零組件大合照


5041182

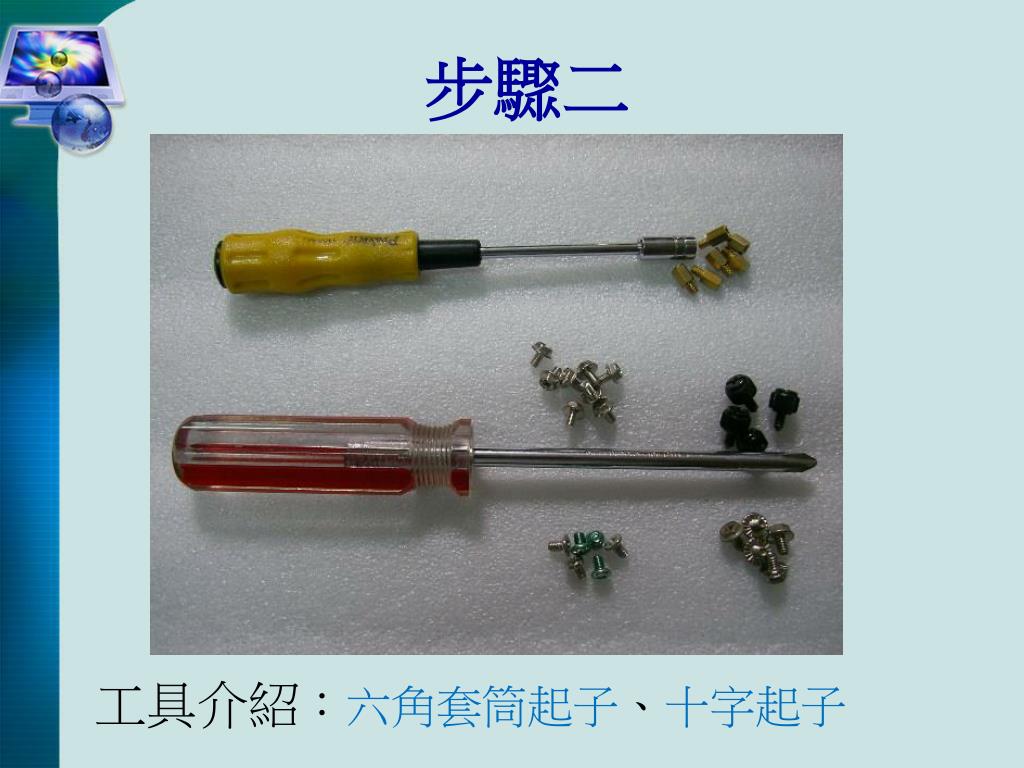

步驟二

工具介紹:六角套筒起子、十字起子


5041182

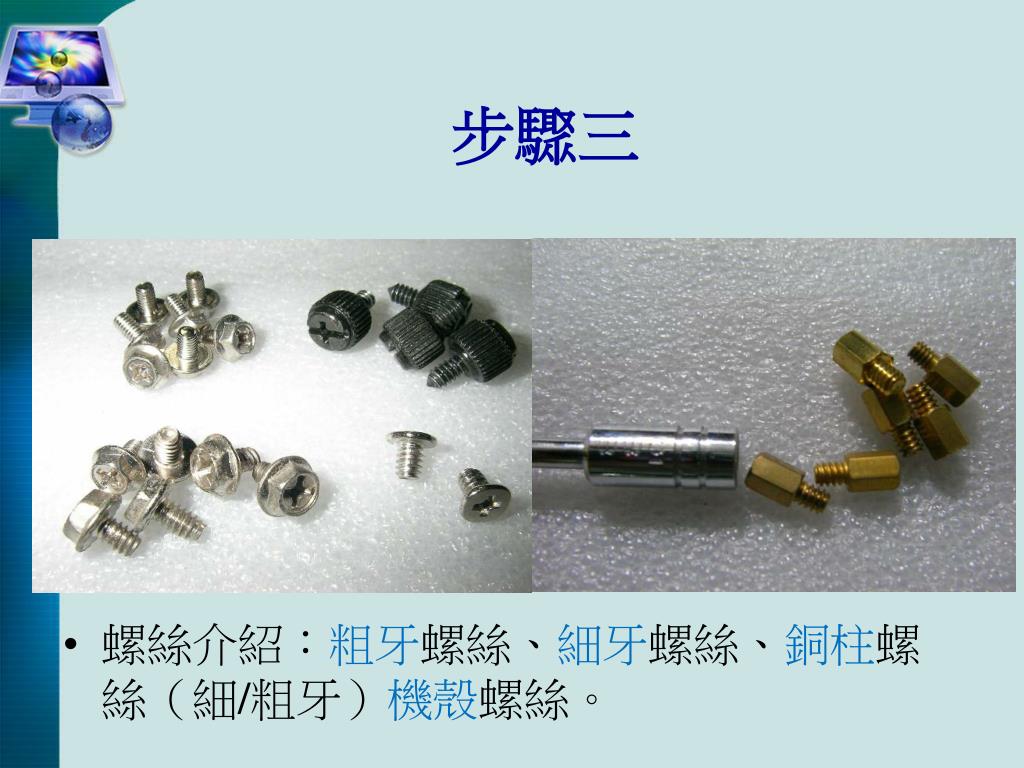

步驟三

  • 螺絲介紹:粗牙螺絲、細牙螺絲、銅柱螺絲(細/粗牙)機殼螺絲。


5041182

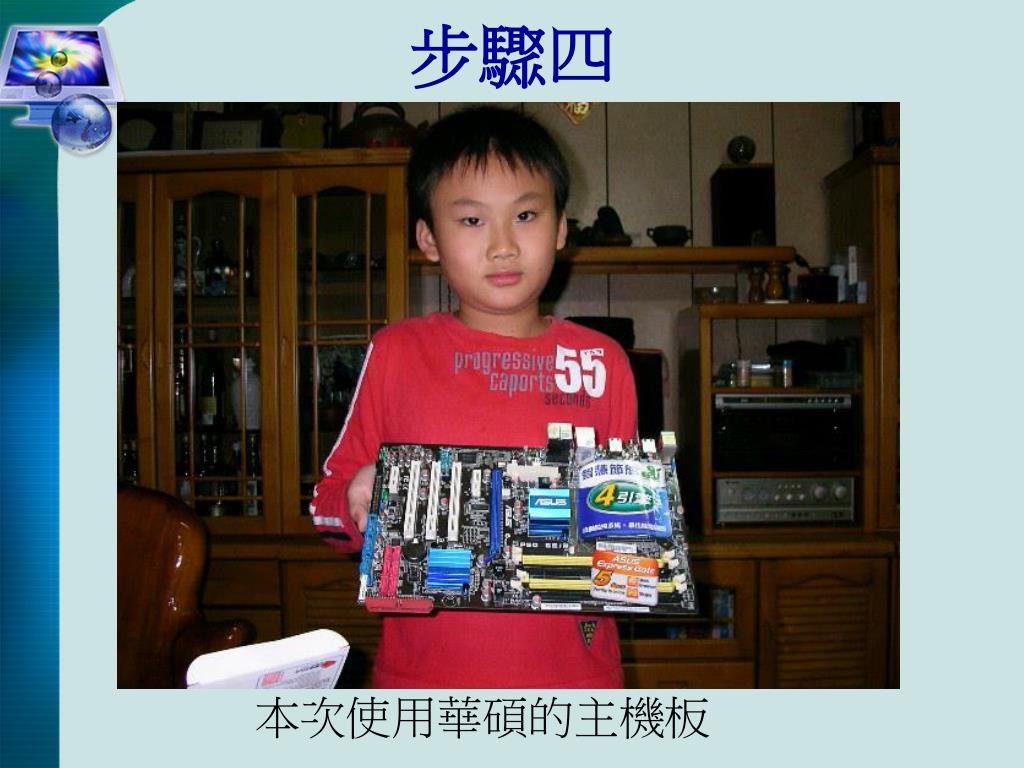

步驟四

本次使用華碩的主機板


5041182

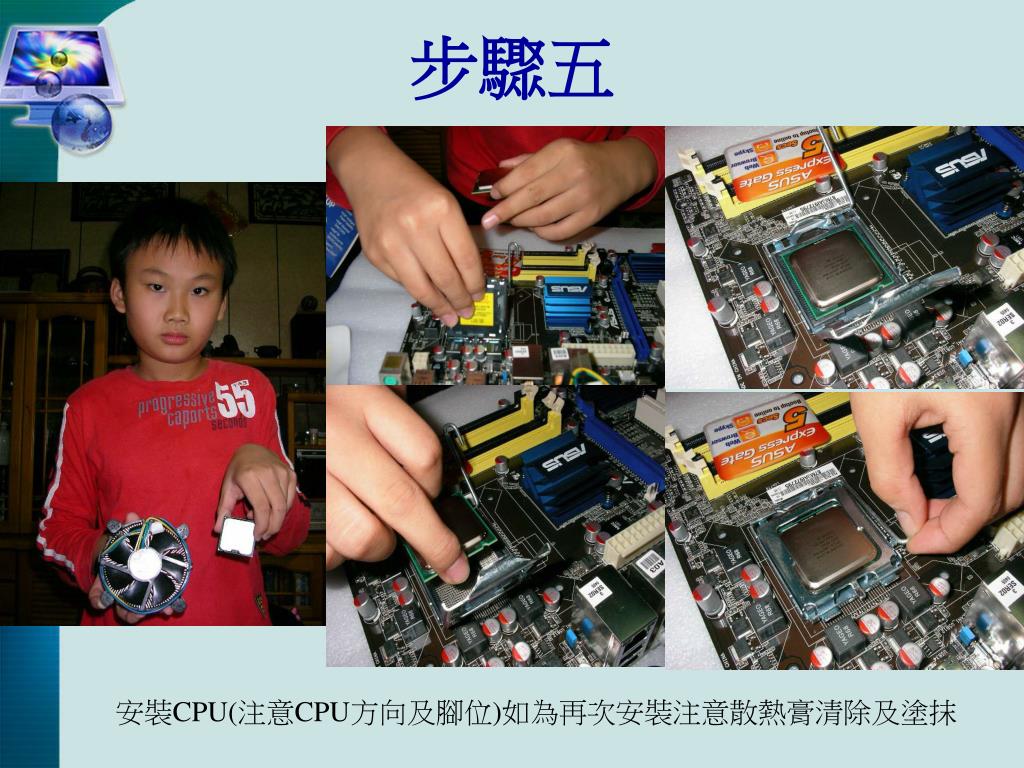

步驟五

安裝CPU(注意CPU方向及腳位)如為再次安裝注意散熱膏清除及塗抹


5041182

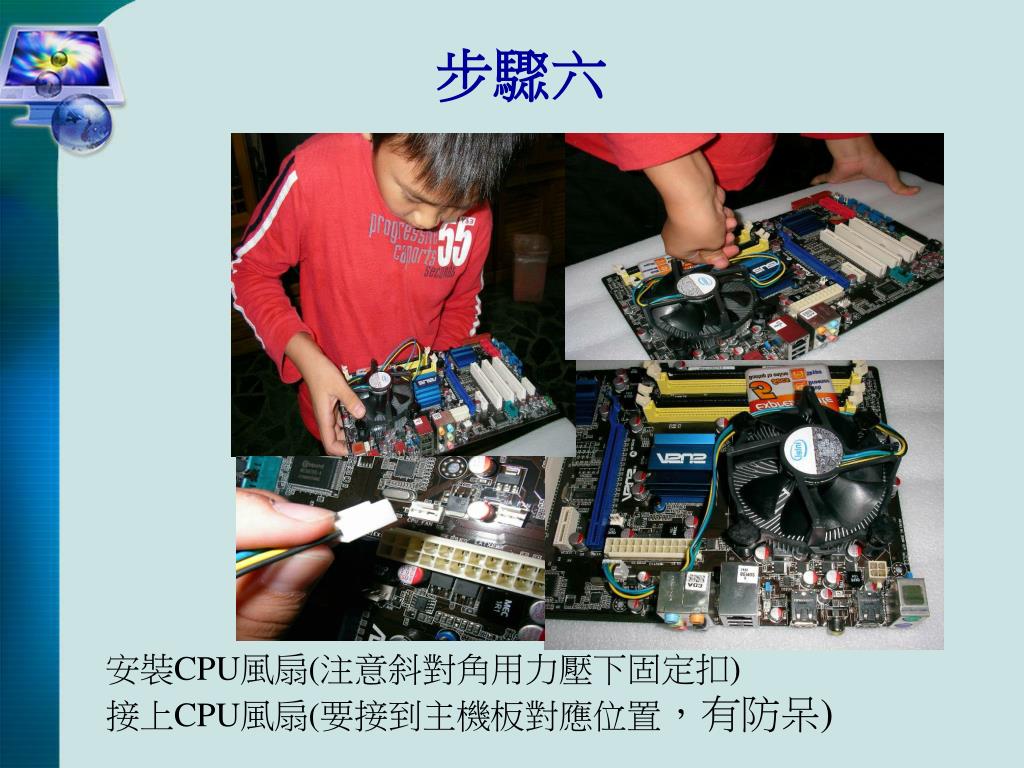

步驟六

安裝CPU風扇(注意斜對角用力壓下固定扣)

接上CPU風扇(要接到主機板對應位置,有防呆)


5041182

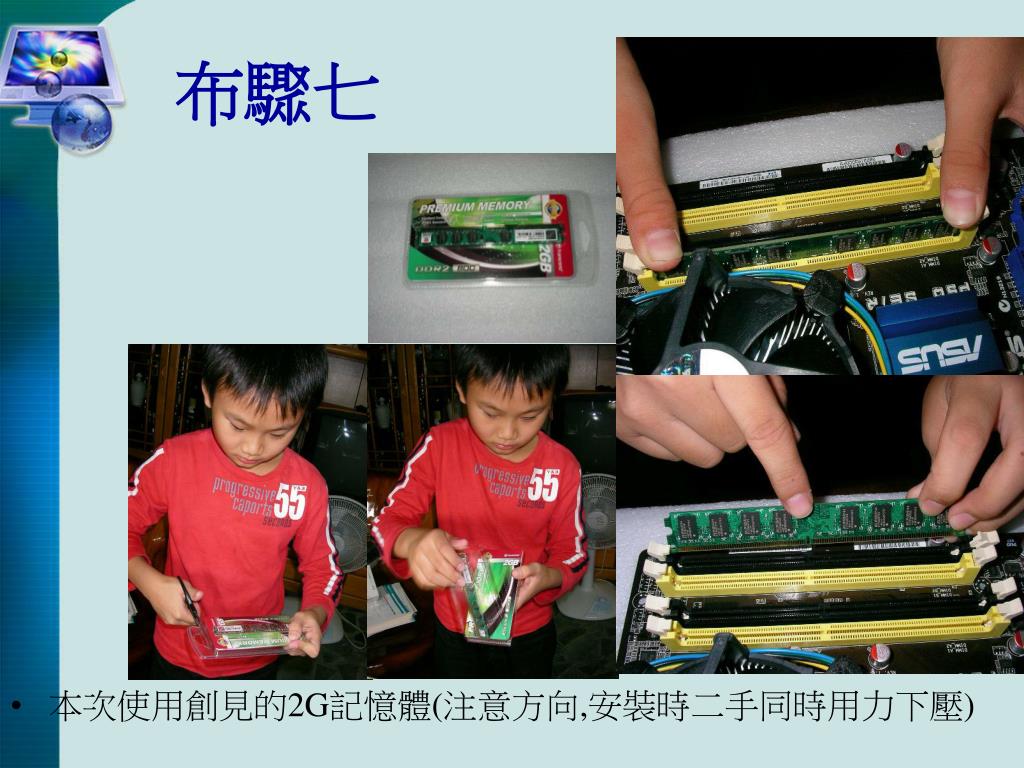

布驟七

  • 本次使用創見的2G記憶體(注意方向,安裝時二手同時用力下壓)


5041182

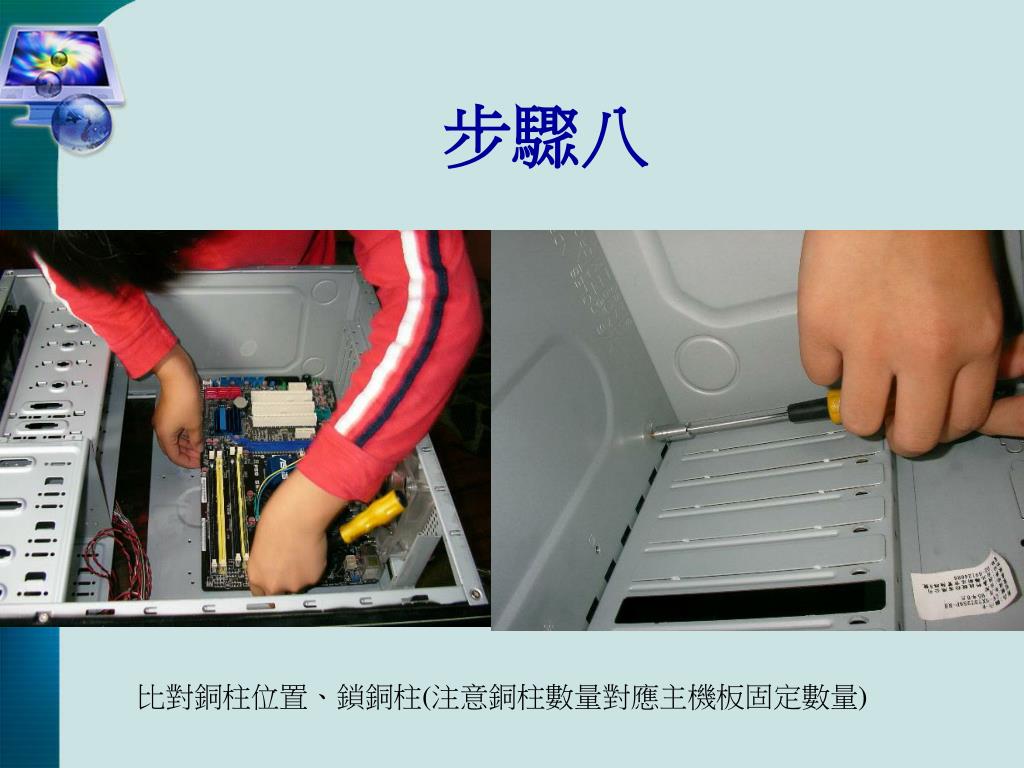

步驟八

比對銅柱位置、鎖銅柱(注意銅柱數量對應主機板固定數量)


5041182

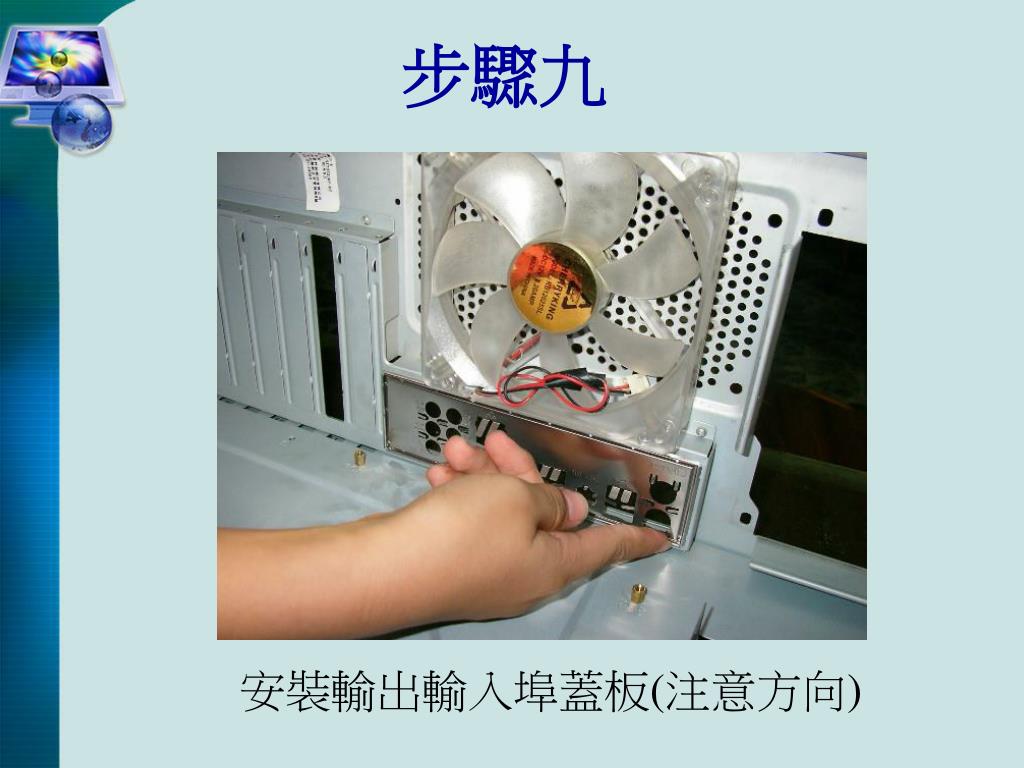

步驟九

安裝輸出輸入埠蓋板(注意方向)


5041182

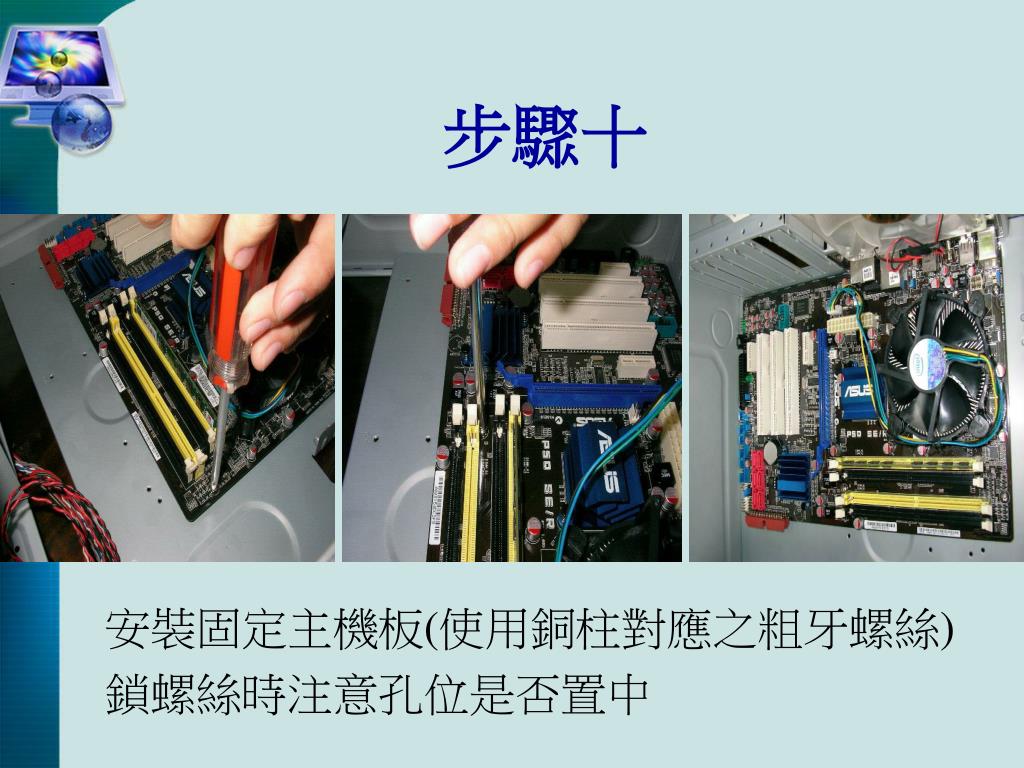

步驟十

安裝固定主機板(使用銅柱對應之粗牙螺絲)

鎖螺絲時注意孔位是否置中


5041182

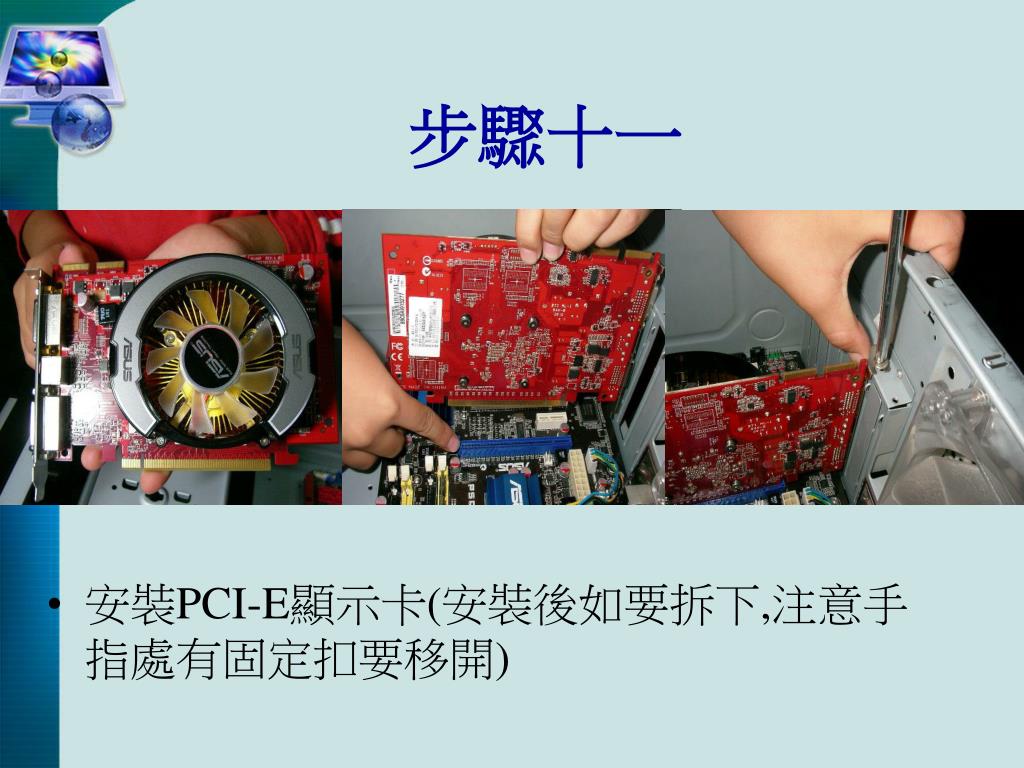

步驟十一

  • 安裝PCI-E顯示卡(安裝後如要拆下,注意手指處有固定扣要移開)


5041182

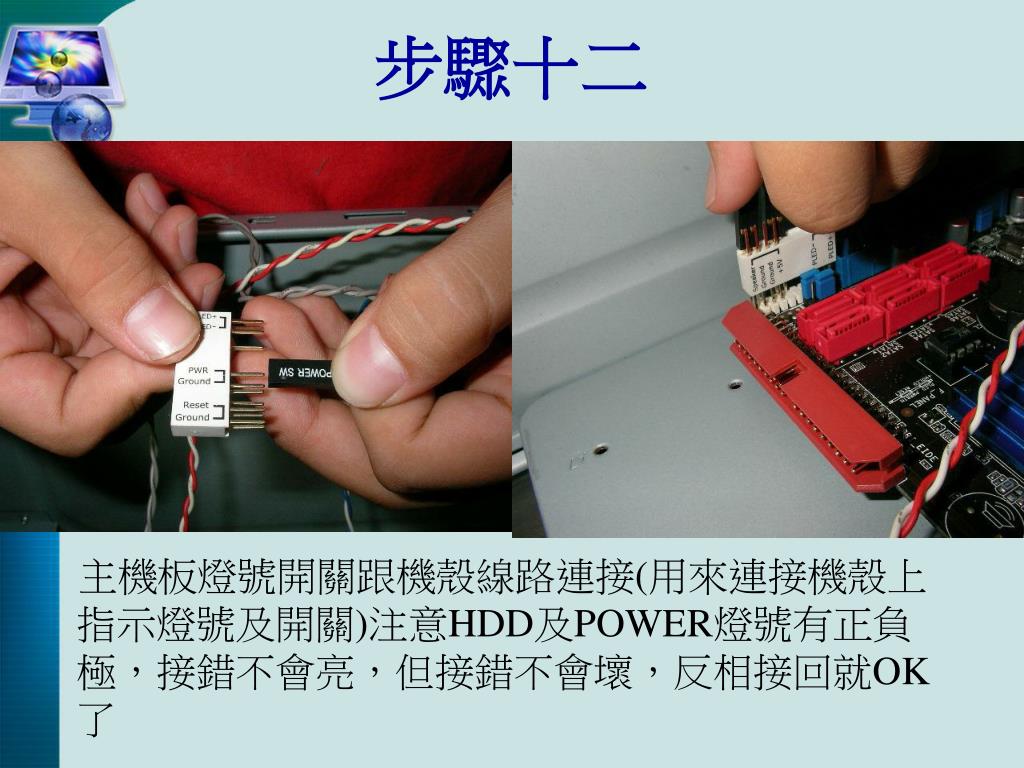

步驟十二

主機板燈號開關跟機殼線路連接(用來連接機殼上指示燈號及開關)注意HDD及POWER燈號有正負極,接錯不會亮,但接錯不會壞,反相接回就OK了


5041182

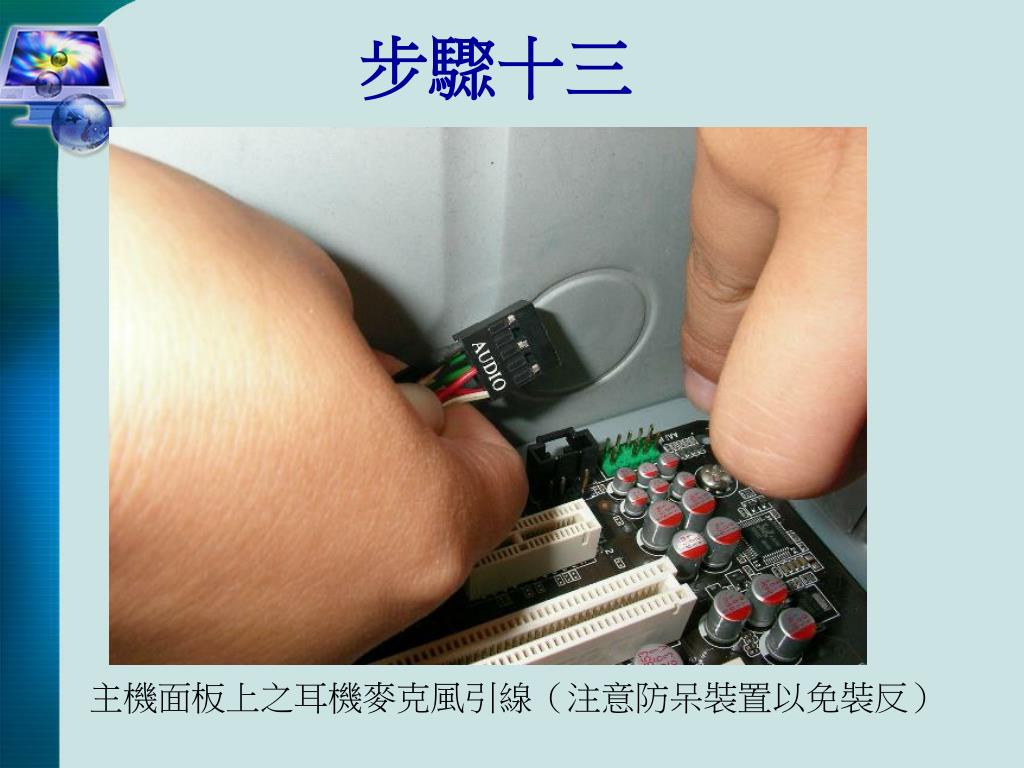

步驟十三

主機面板上之耳機麥克風引線(注意防呆裝置以免裝反)


5041182

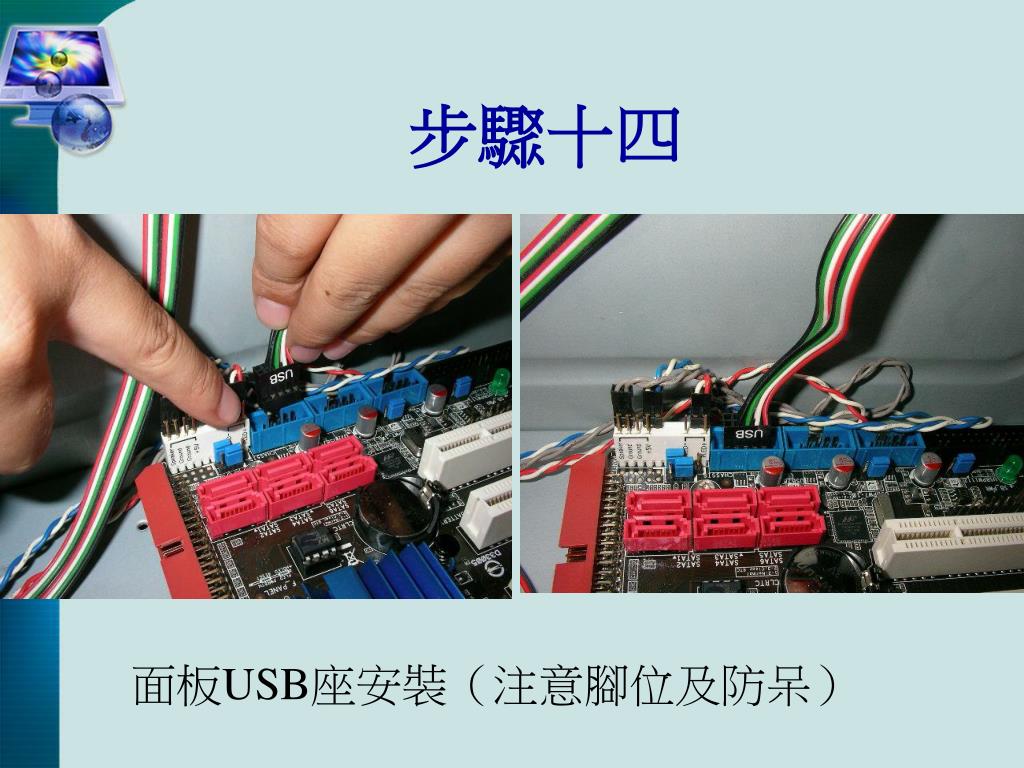

步驟十四

面板USB座安裝(注意腳位及防呆)


5041182

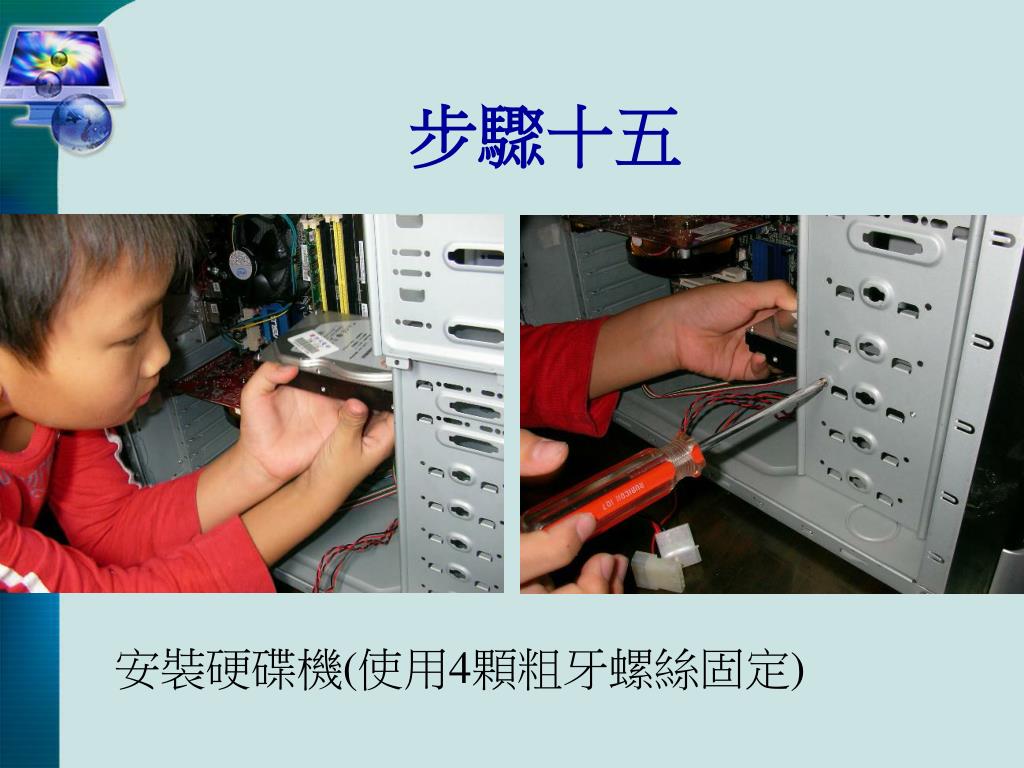

步驟十五

安裝硬碟機(使用4顆粗牙螺絲固定)


5041182

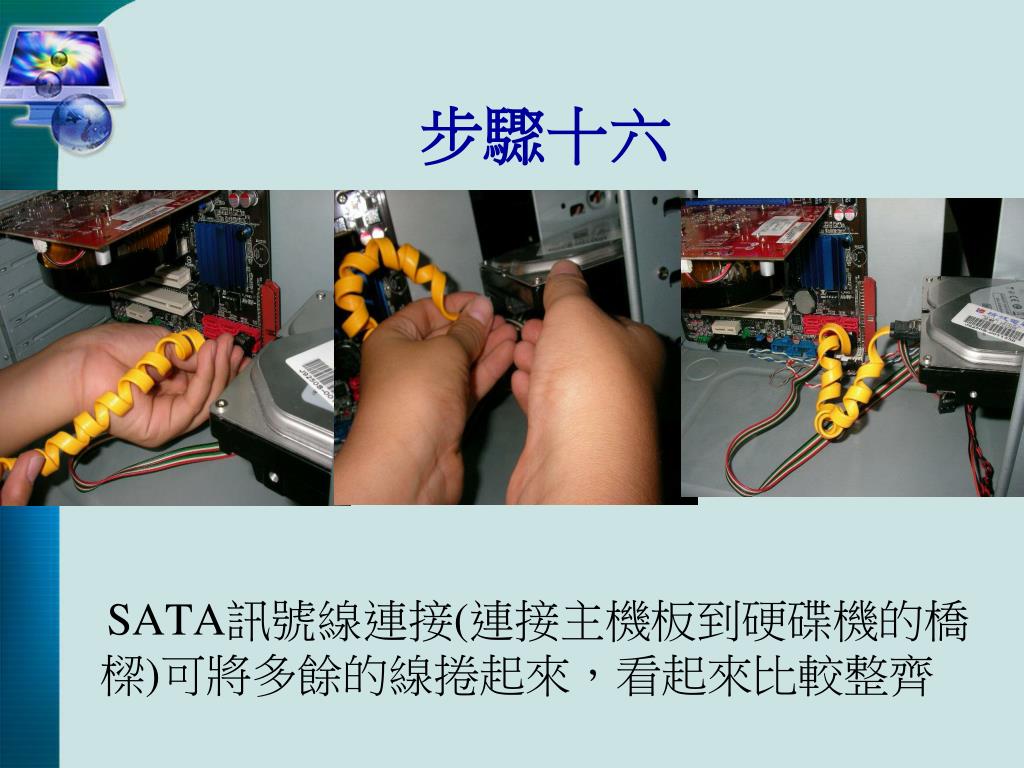

步驟十六

SATA訊號線連接(連接主機板到硬碟機的橋樑)可將多餘的線捲起來,看起來比較整齊


5041182

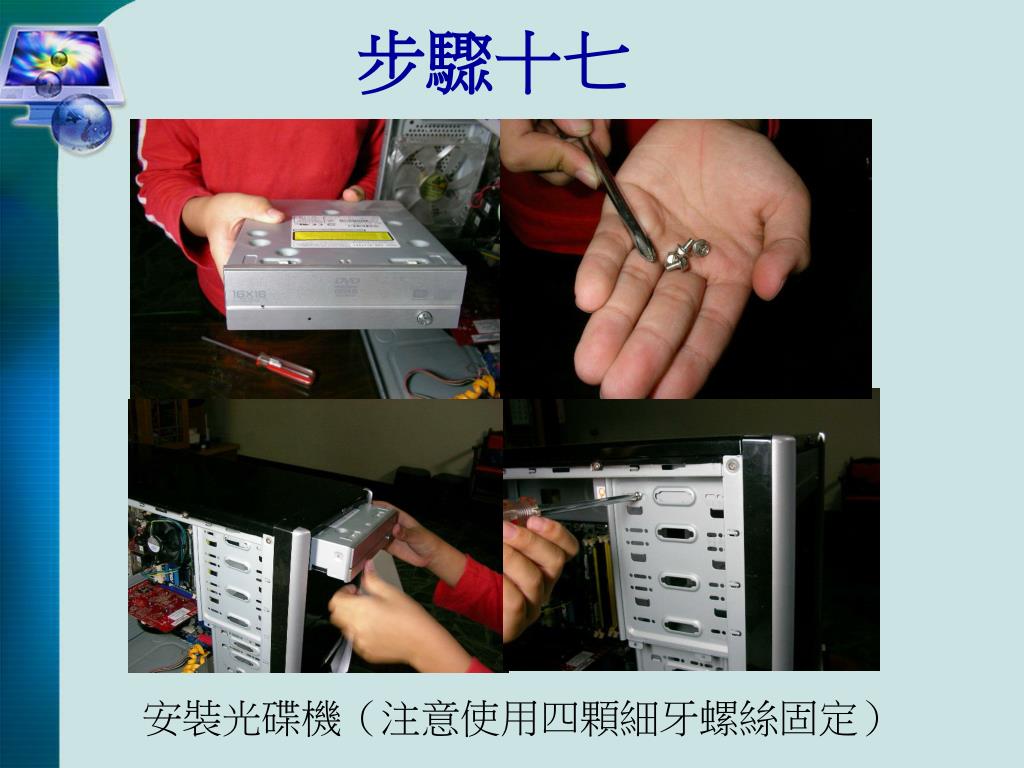

步驟十七

安裝光碟機(注意使用四顆細牙螺絲固定)


5041182

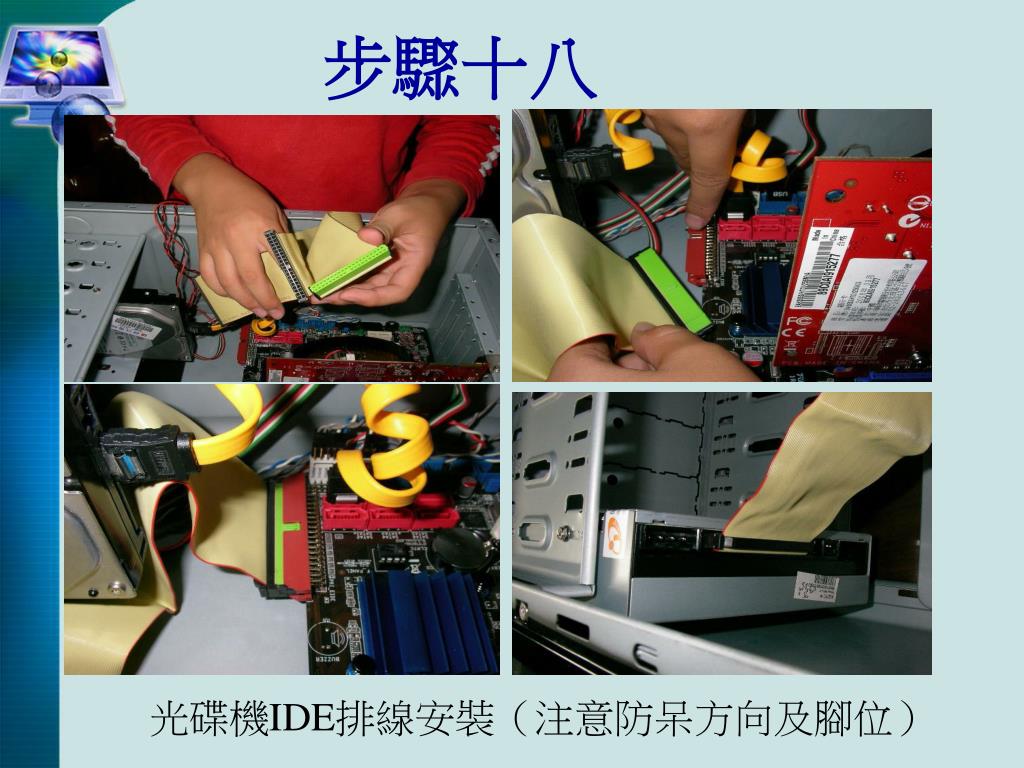

步驟十八

光碟機IDE排線安裝(注意防呆方向及腳位)


5041182

步驟十九

安裝電源供應器(使用粗牙螺絲4顆)


5041182

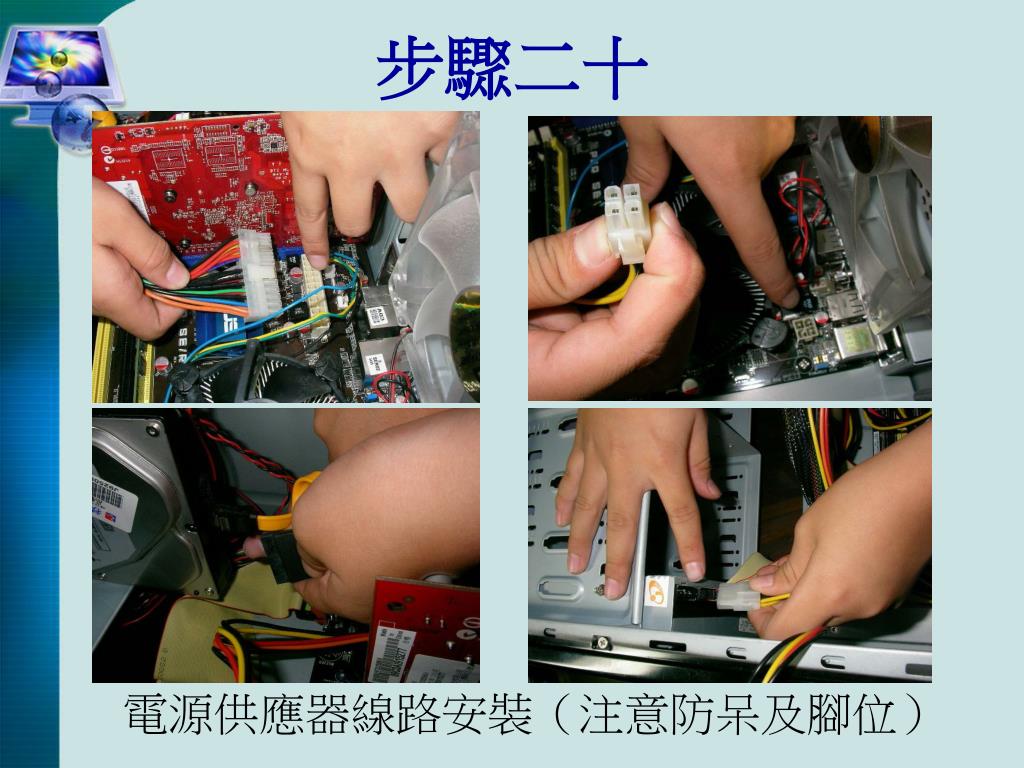

步驟二十

電源供應器線路安裝(注意防呆及腳位)


5041182

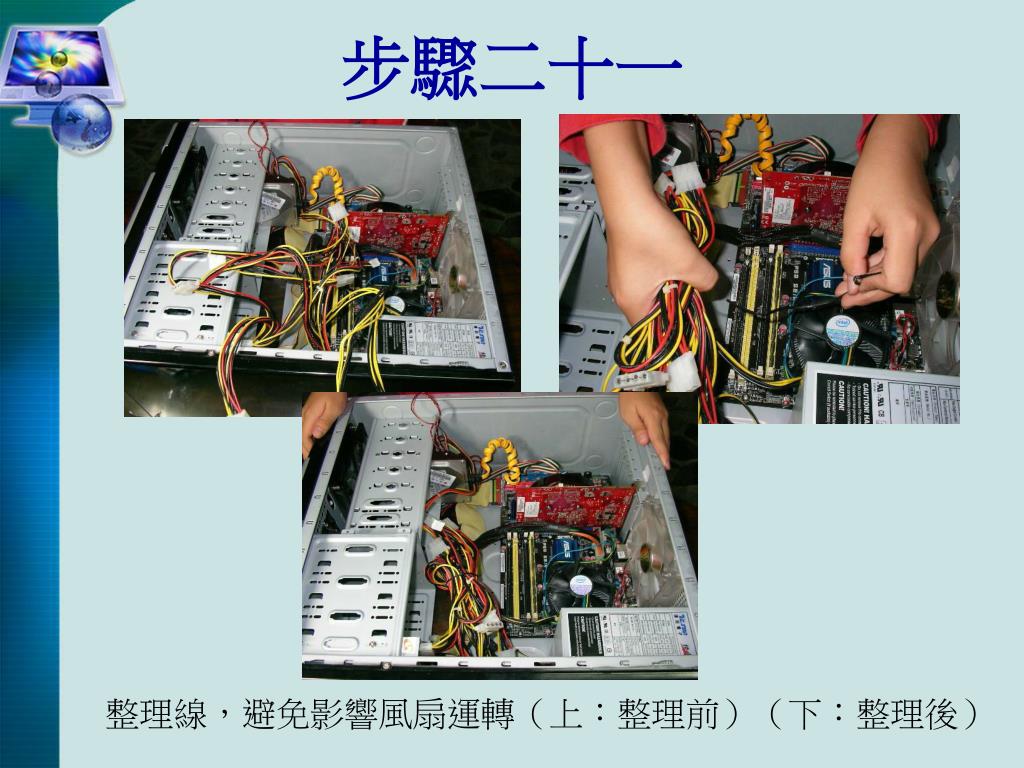

步驟二十一

整理線,避免影響風扇運轉(上:整理前)(下:整理後)


5041182

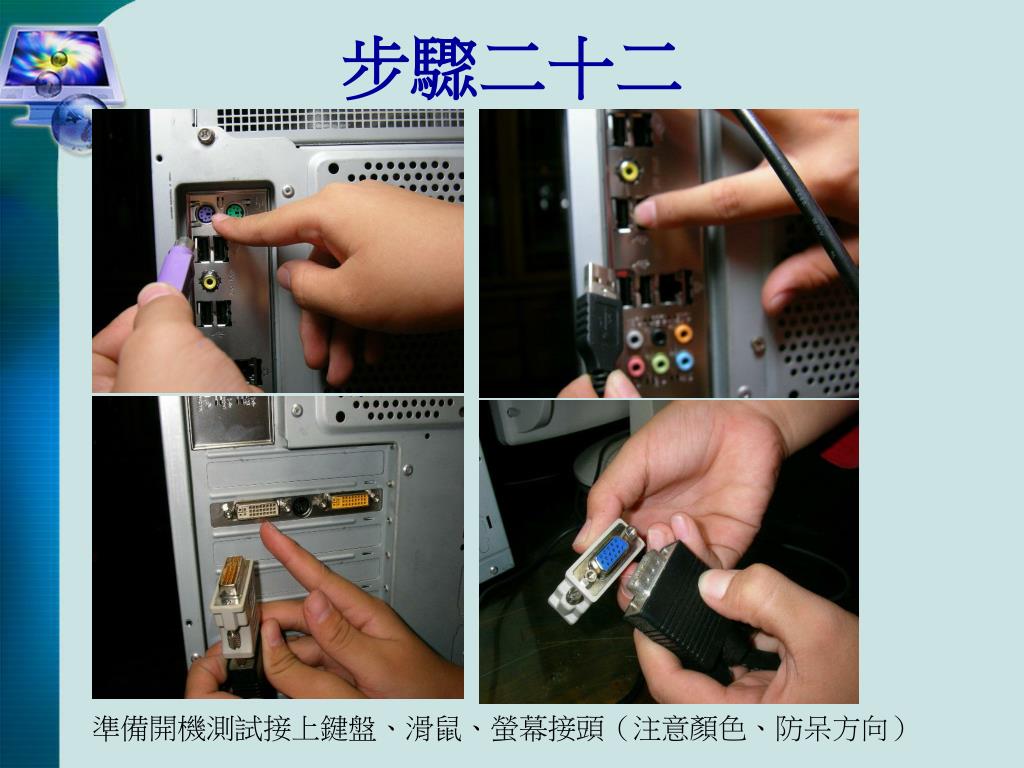

步驟二十二

準備開機測試接上鍵盤、滑鼠、螢幕接頭(注意顏色、防呆方向)


5041182

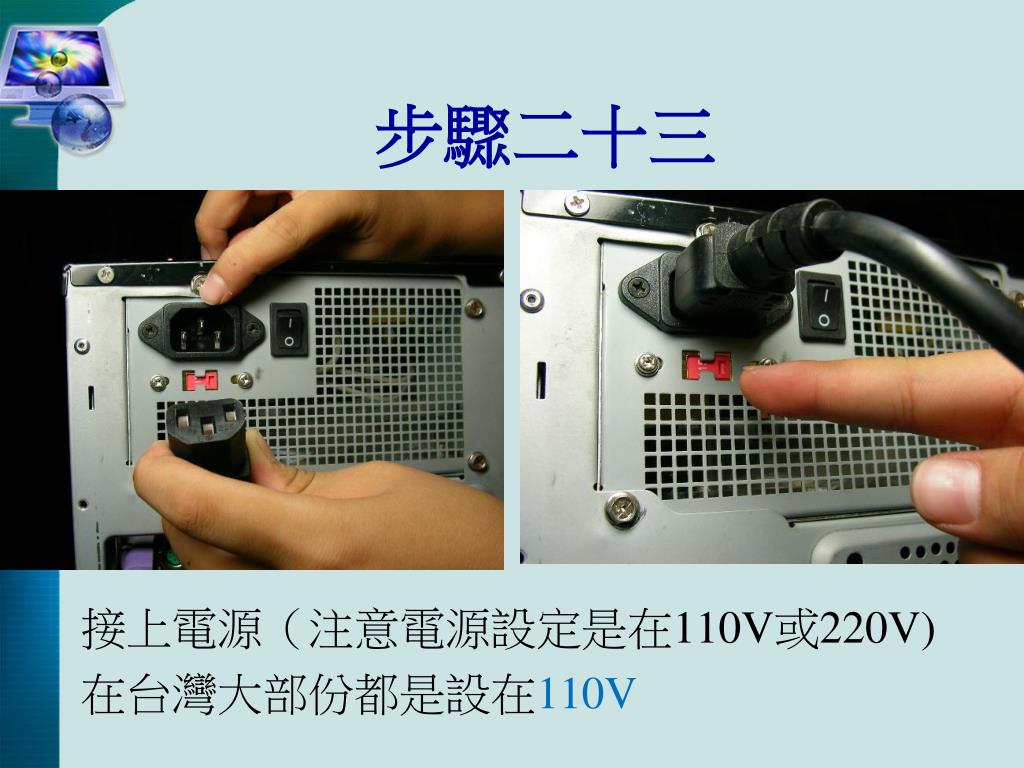

步驟二十三

接上電源(注意電源設定是在110V或220V)

在台灣大部份都是設在110V


5041182

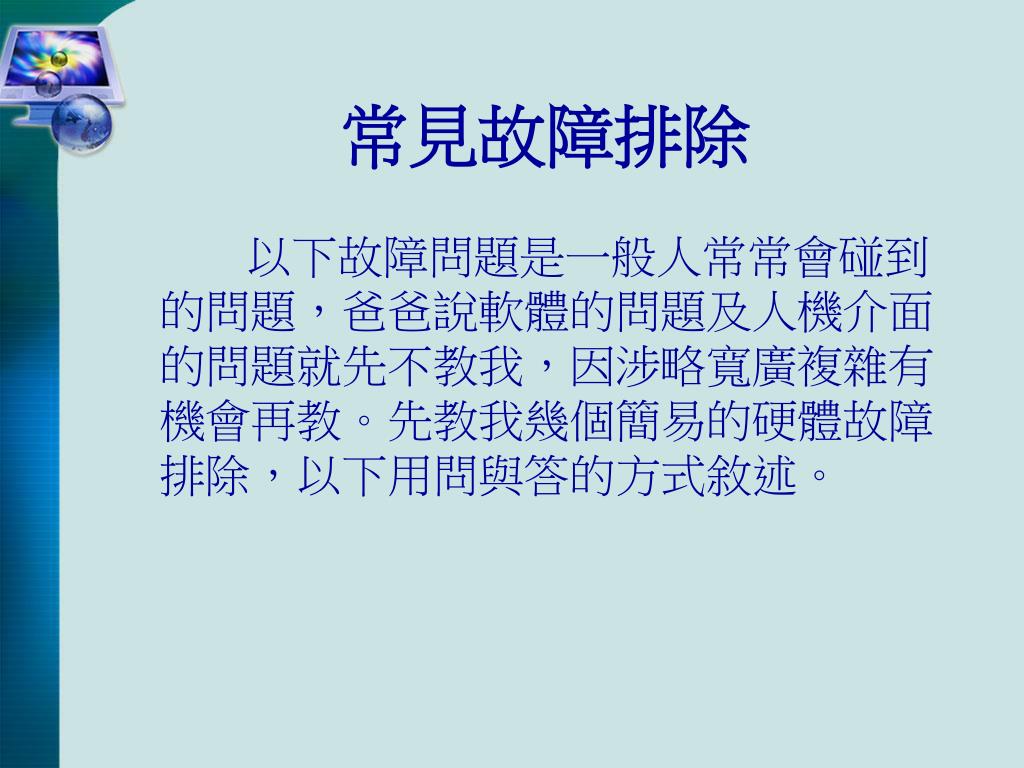

常見故障排除

以下故障問題是一般人常常會碰到的問題,爸爸說軟體的問題及人機介面的問題就先不教我,因涉略寬廣複雜有機會再教。先教我幾個簡易的硬體故障排除,以下用問與答的方式敘述。


5041182

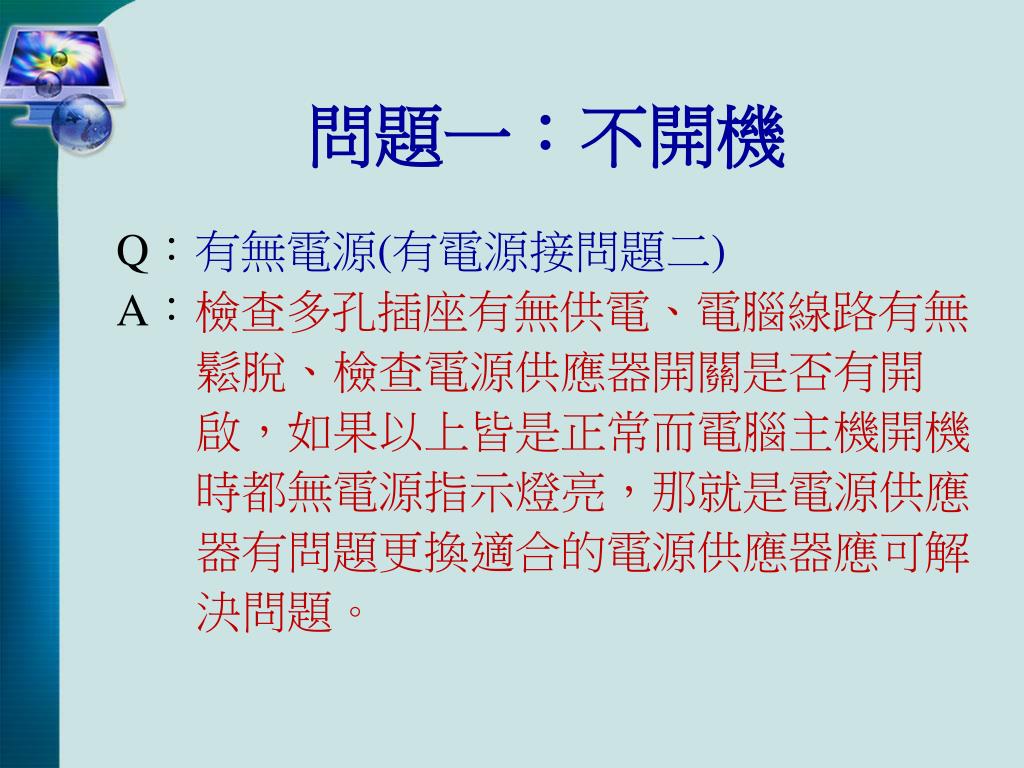

問題一:不開機

Q:有無電源(有電源接問題二)

A:檢查多孔插座有無供電、電腦線路有無

鬆脫、檢查電源供應器開關是否有開

啟,如果以上皆是正常而電腦主機開機

時都無電源指示燈亮,那就是電源供應

器有問題更換適合的電源供應器應可解

決問題。


5041182

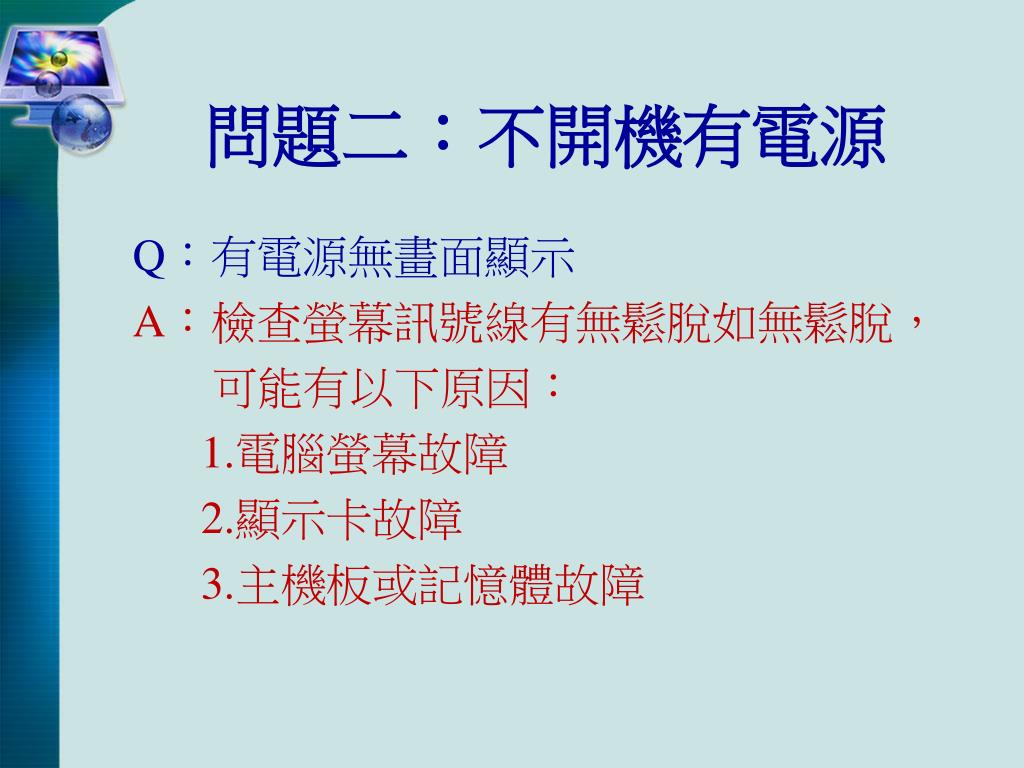

問題二:不開機有電源

Q:有電源無畫面顯示

A:檢查螢幕訊號線有無鬆脫如無鬆脫,

可能有以下原因:

1.電腦螢幕故障

2.顯示卡故障

3.主機板或記憶體故障


Windows

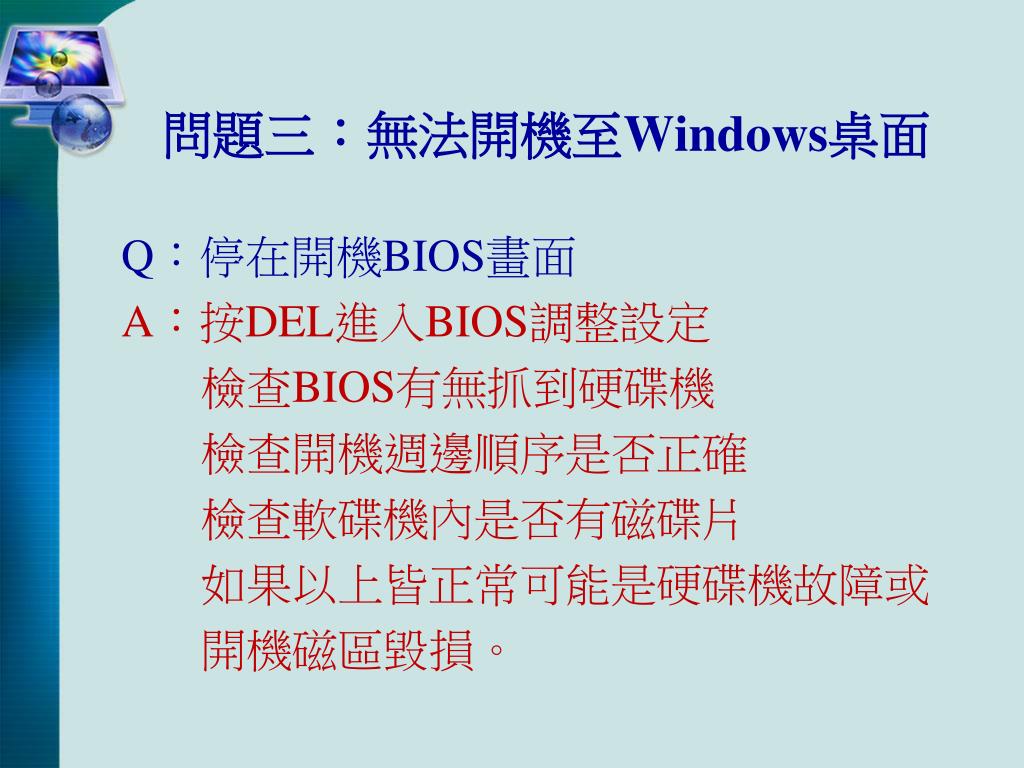

問題三:無法開機至Windows桌面

Q:停在開機BIOS畫面

A:按DEL進入BIOS調整設定

檢查BIOS有無抓到硬碟機

檢查開機週邊順序是否正確

檢查軟碟機內是否有磁碟片

如果以上皆正常可能是硬碟機故障或

開機磁區毀損。


Windows1

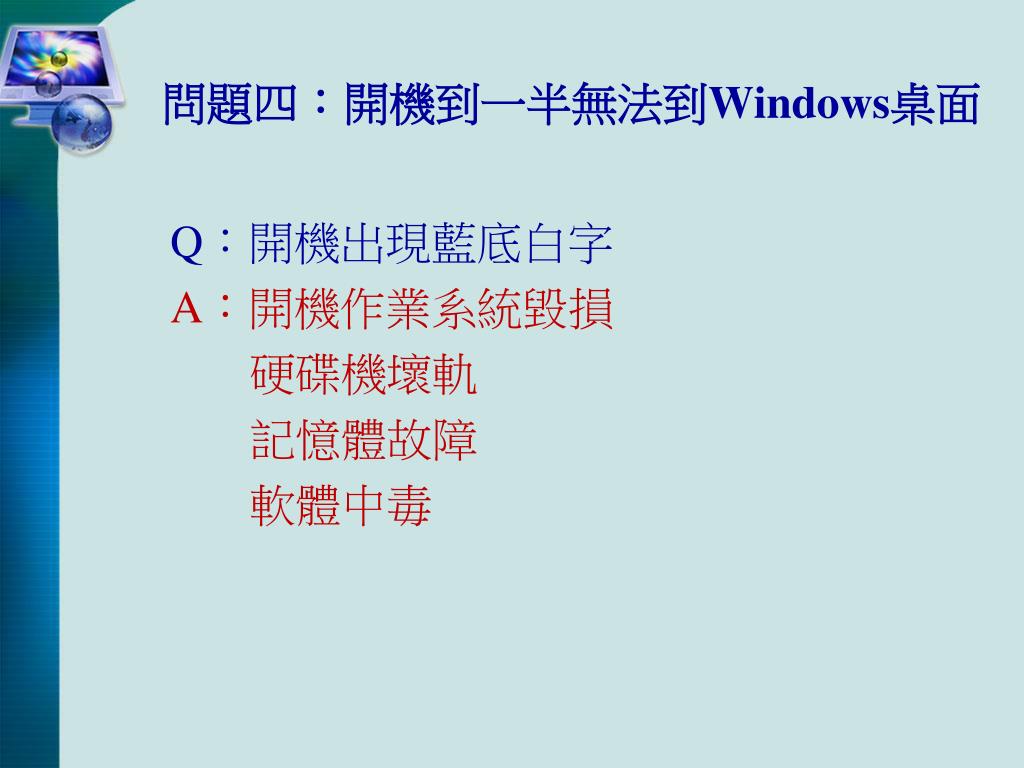

問題四:開機到一半無法到Windows桌面

Q:開機出現藍底白字

A:開機作業系統毀損

硬碟機壞軌

記憶體故障

軟體中毒


5041182

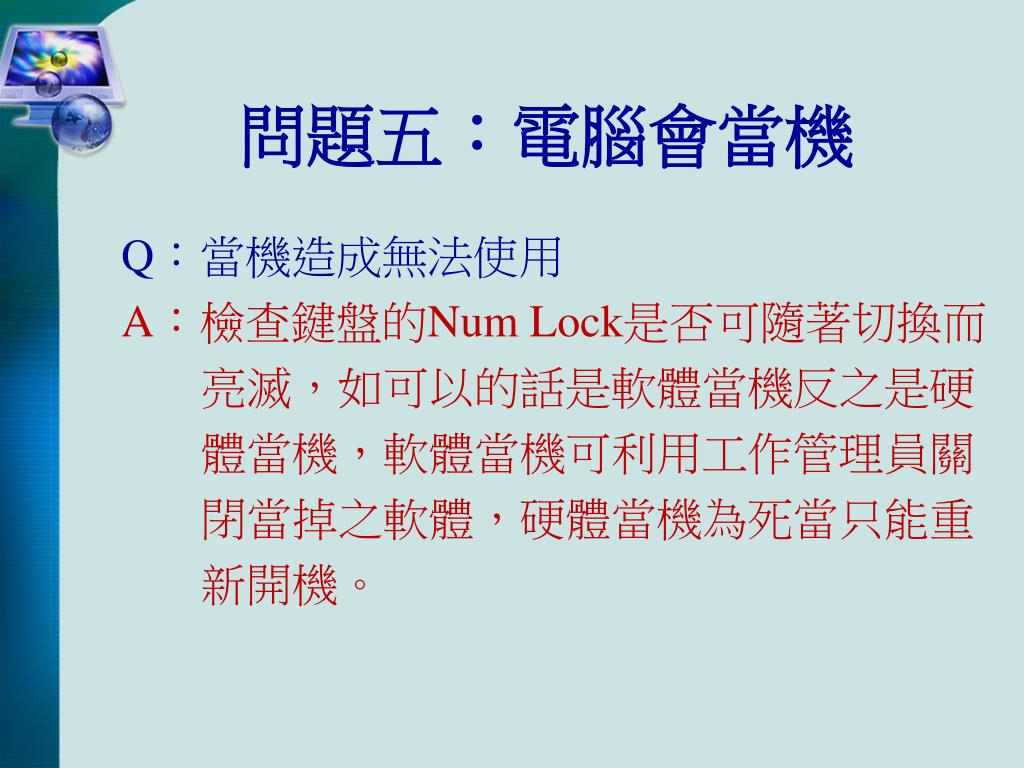

問題五:電腦會當機

Q:當機造成無法使用

A:檢查鍵盤的Num Lock是否可隨著切換而

亮滅,如可以的話是軟體當機反之是硬

體當機,軟體當機可利用工作管理員關

閉當掉之軟體,硬體當機為死當只能重

新開機。


5041182

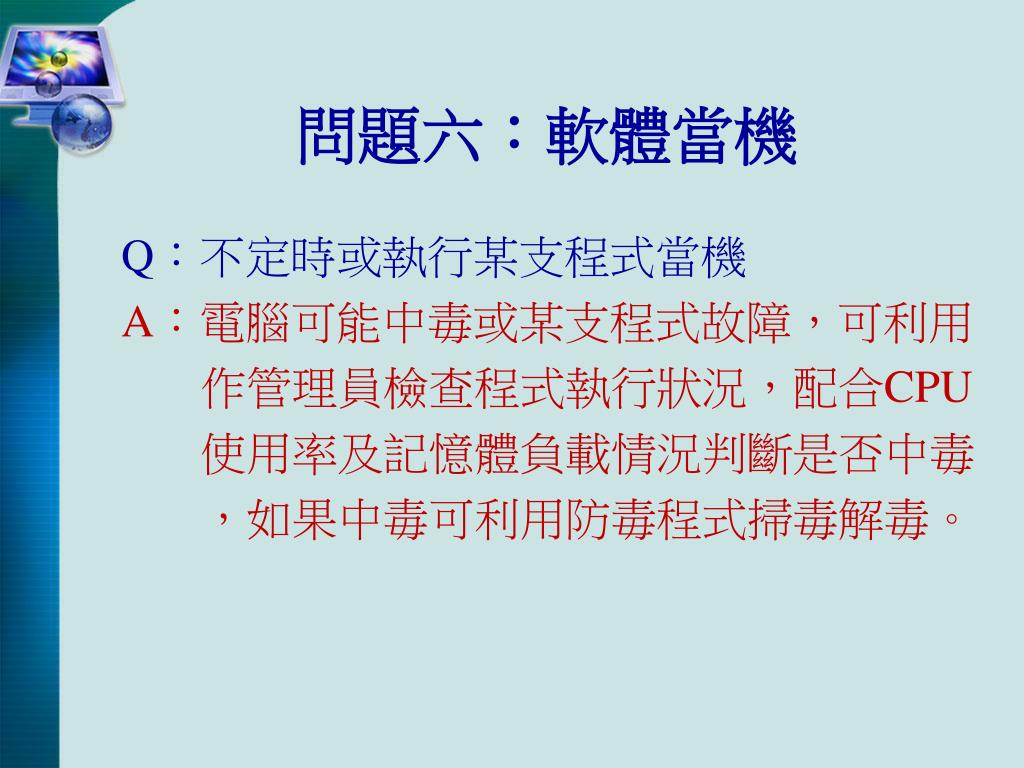

問題六:軟體當機

Q:不定時或執行某支程式當機

A:電腦可能中毒或某支程式故障,可利用

作管理員檢查程式執行狀況,配合CPU

使用率及記憶體負載情況判斷是否中毒

,如果中毒可利用防毒程式掃毒解毒。


5041182

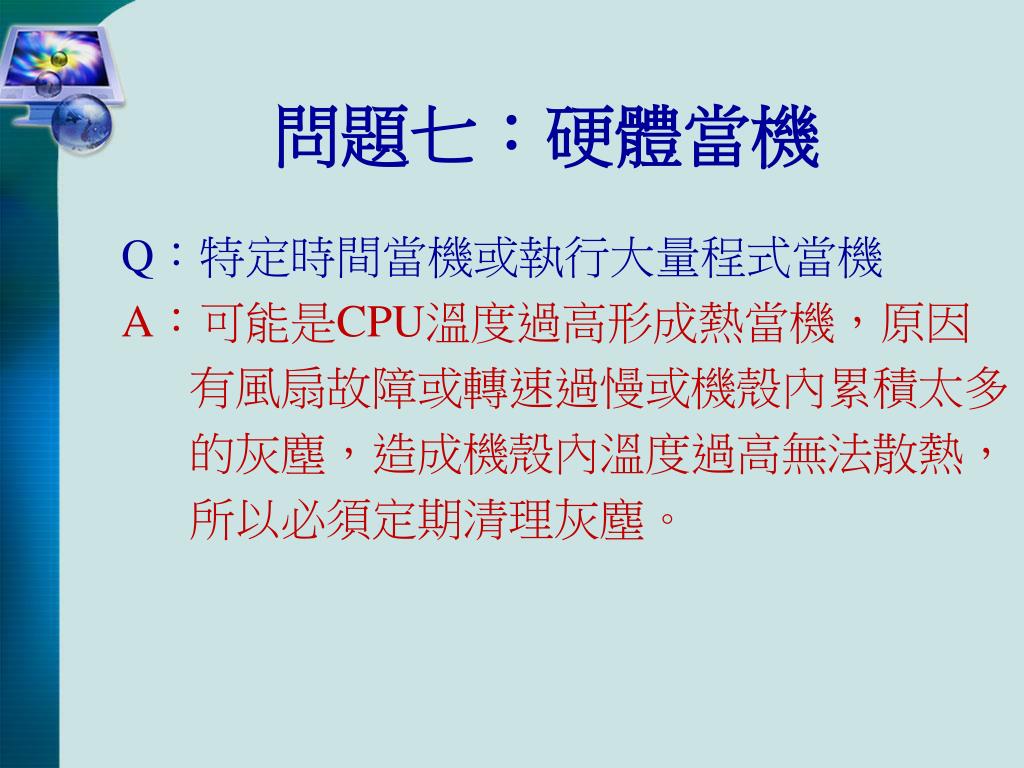

問題七:硬體當機

Q:特定時間當機或執行大量程式當機

A:可能是CPU溫度過高形成熱當機,原因

有風扇故障或轉速過慢或機殼內累積太多

的灰塵,造成機殼內溫度過高無法散熱,

所以必須定期清理灰塵。


5041182

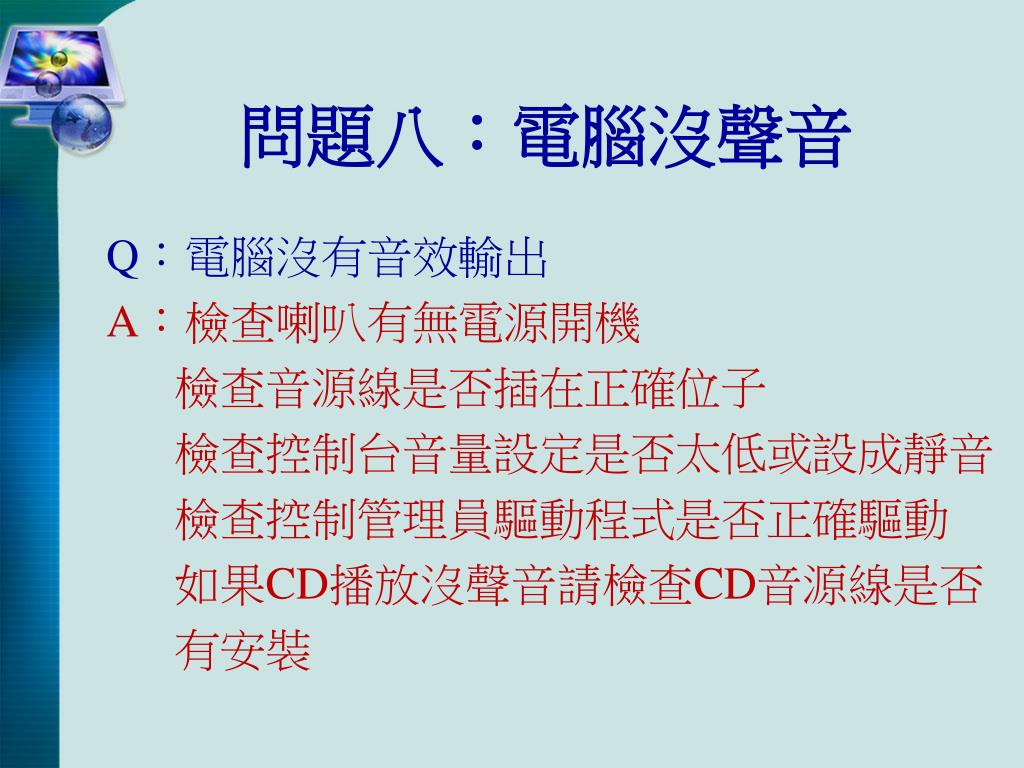

問題八:電腦沒聲音

Q:電腦沒有音效輸出

A:檢查喇叭有無電源開機

檢查音源線是否插在正確位子

檢查控制台音量設定是否太低或設成靜音

檢查控制管理員驅動程式是否正確驅動

如果CD播放沒聲音請檢查CD音源線是否

有安裝


5041182

問題九:印表機無法列印

Q:檔案無法列印到印表機

A:檢查印表機電源及開關

檢查印表機燈號訊息是否為READY

檢查有無墨水或碳粉

檢查印表機及電腦連線是否鬆脫 檢查電腦印表機驅動程式是否正確驅動

檢查欲使用的印表機是否為預設印表機


5041182

問題十:無法上網

Q:無法連至網際網路

A:檢查網路線是否鬆脫

檢查網路設定是否正確

如為家庭ADSL請檢查中華電信設備燈號

是否正常,如正常卻無法連線請重開

ADSL設備,燈號異常也請重開,重開

後無法連線請聯絡中華電信協助。


5041182

感想

經過這幾天的報告整理,讓我了解到組裝電腦的流程,原本的我東學一點,西學一塊,並沒有相當完整,透過這一次主題研究,讓我對電腦組裝更有系統的了解。且爸爸為了幫我完成這一份報告,將所有組裝流程鉅細靡遺的說明的相當清楚!我發現電腦組裝變得更加簡單,只要按照步驟組裝,注意防呆方向、腳位就不容易安裝失敗。爸爸說以後的電腦組裝會更容易,因為科技越來越發達,很多零件都濃縮成晶片了,所以很多功能整合到主機板上了。

再來我想跟爸爸學裝Windows 7,Windows XP我已經裝過了,所以我想嘗試Windows 7。爸爸說軟體等於是電腦的靈魂,安裝比較復雜要學的知識也比較多,晚一點再教我軟體安裝,到時候有機會再將資料蒐集好跟大家分享喔!

另外我也希望這一份報告,可以給一些想學電腦組裝的同學一些參考,試試看,你也可以和我一樣組一台屬於自己的電腦喔!


5041182

END

下次我有機會再教大家如何安裝軟體喔!
