Presentation Transcript


4567618

بسم الله الرحمن الرحيم


4567618

الگوريتمی تطبيقی برای شناسايی شماره تلفن تماس گيرنده

مهدی سعادتمند طرزجان

شرکت نگرش رايانه

آذر ۸۴


4567618

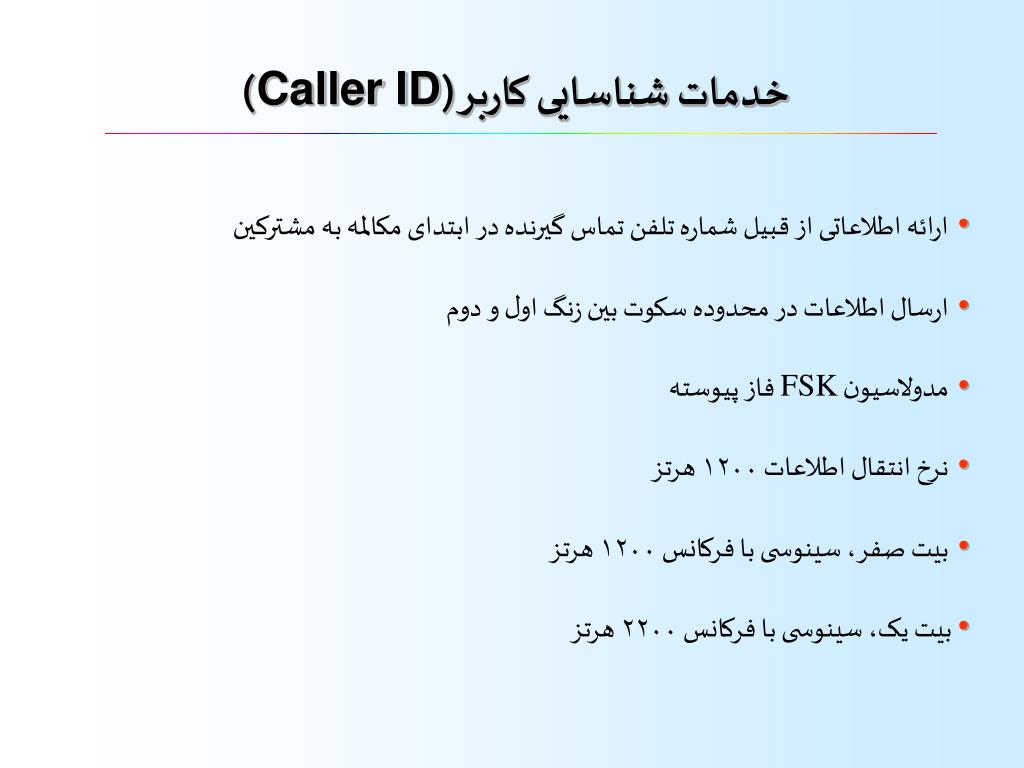

خدمات شناسايی کاربر (Caller ID)

  • ارائه اطلاعاتی از قبيل شماره تلفن تماس گيرنده در ابتدای مکالمه به مشترکين

  • ارسال اطلاعات در محدوده سکوت بين زنگ اول و دوم

  • مدولاسيون FSK فاز پيوسته

  • نرخ انتقال اطلاعات ۱۲۰۰ هرتز

  • بيت صفر، سينوسی با فرکانس ۱۲۰۰ هرتز

  • بيت يک، سينوسی با فرکانس ۲۲۰۰ هرتز


4567618

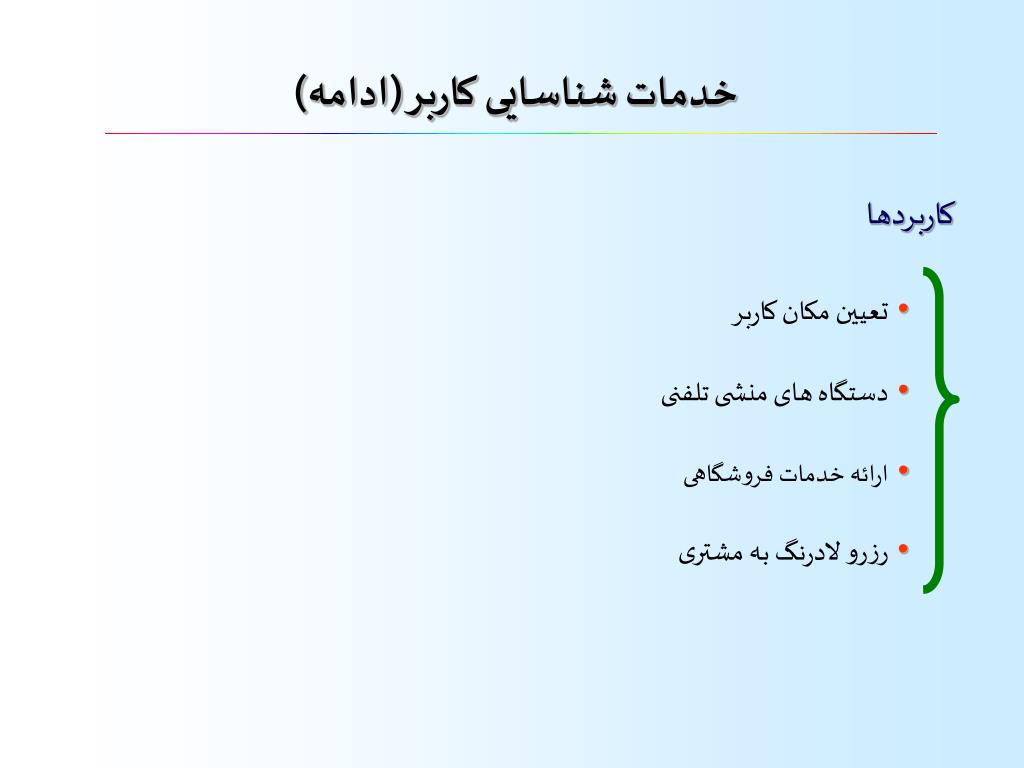

خدمات شناسايی کاربر (ادامه)

کاربردها

  • تعيين مکان کاربر

  • دستگاه های منشی تلفنی

  • ارائه خدمات فروشگاهی

  • رزرو لادرنگ به مشتری


4567618

روش های متداول برای کدگشايی CID

  • روش های مبتنی بر تبديل فوريه گسسته (DFT)

  • روش کمترين مربعات غيرخطی (Nonlinear Least Squares)

  • روشPCAR(Principal Component Auto-Regressive)

مزايا و معايب


4567618

استاندارد قالب بندی CID

A) اولين زنگ (۲ تا ۲/۲ ثانيه)

B) سکوت (حداقل به مدت ۰/۵ ثانيه)

C) ۳۰۰ بيت متوالی صفر و يک (M&S)

D) ۱۸۰ بيت متوالی يک (Ms)

E) بخش مربوط به انتقال اطلاعات

F) سکوت قبل از ارسال دومين زنگ (حداقل به مدت ۰/۲ ثانيه)

G) دومين سيگنال زنگ


4567618

استاندارد قالب بندی CID (ادامه)

  • داده ها به صورت لغات هشت بيتی کدگذاری می شوند.

  • در ابتدای هر لغت يک بيت صفر (بيت شروع) و در انتهای آن يک بيت يک (بيت خاتمه) قرار می گيرد.

قالب های کدگذاری اطلاعات

  • SDMF (Single Data Message Format)

  • MDMF (Multiple Data Message Format)


4567618

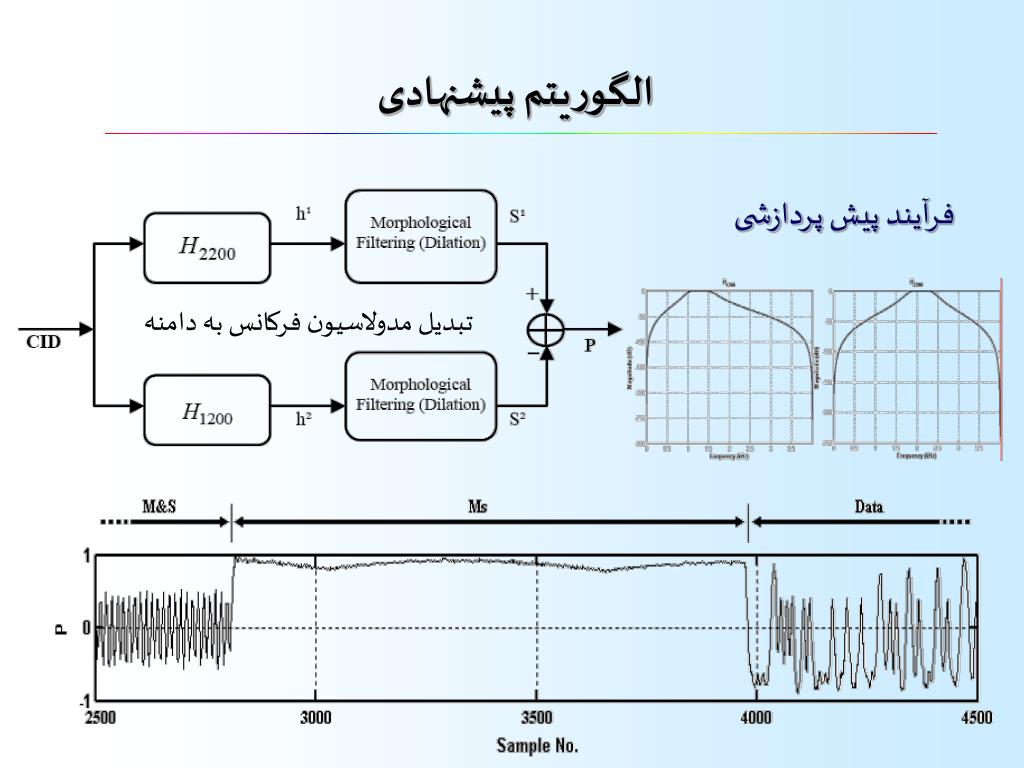

الگوريتم پيشنهادی

فرآيند پيش پردازشی

تبديل مدولاسيون فرکانس به دامنه


4567618

الگوريتم پيشنهادی (ادامه)


4567618

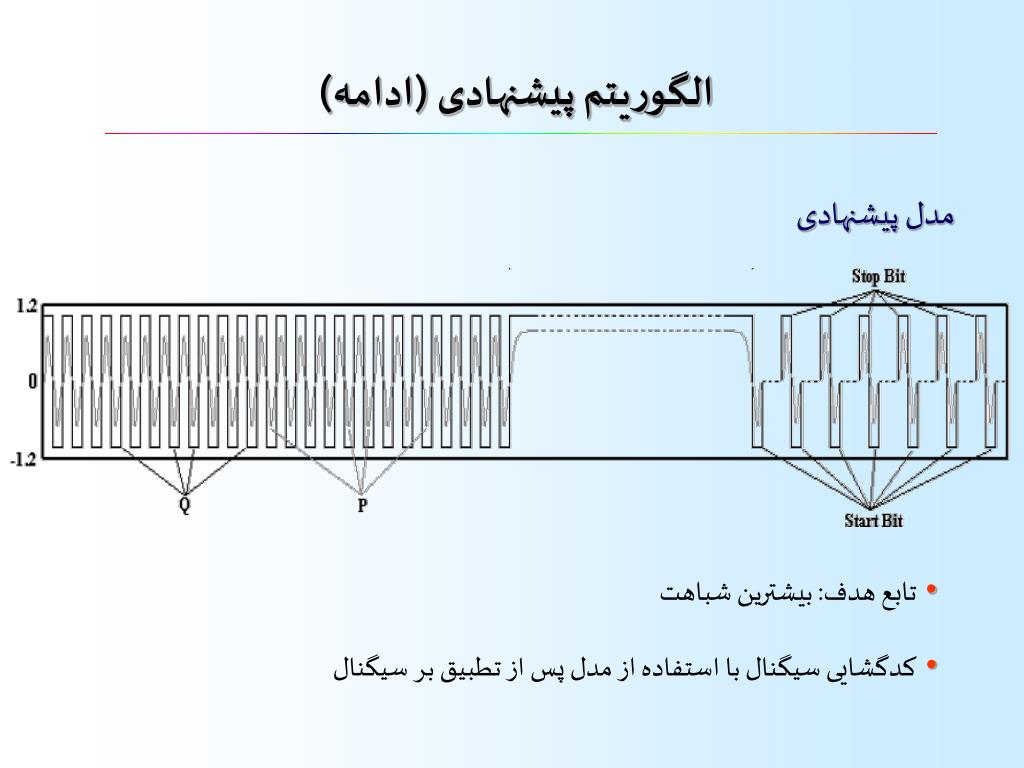

الگوريتم پيشنهادی (ادامه)

مدل پيشنهادی

  • تابع هدف: بيشترين شباهت

  • کدگشايی سيگنال با استفاده از مدل پس از تطبيق بر سيگنال


4567618

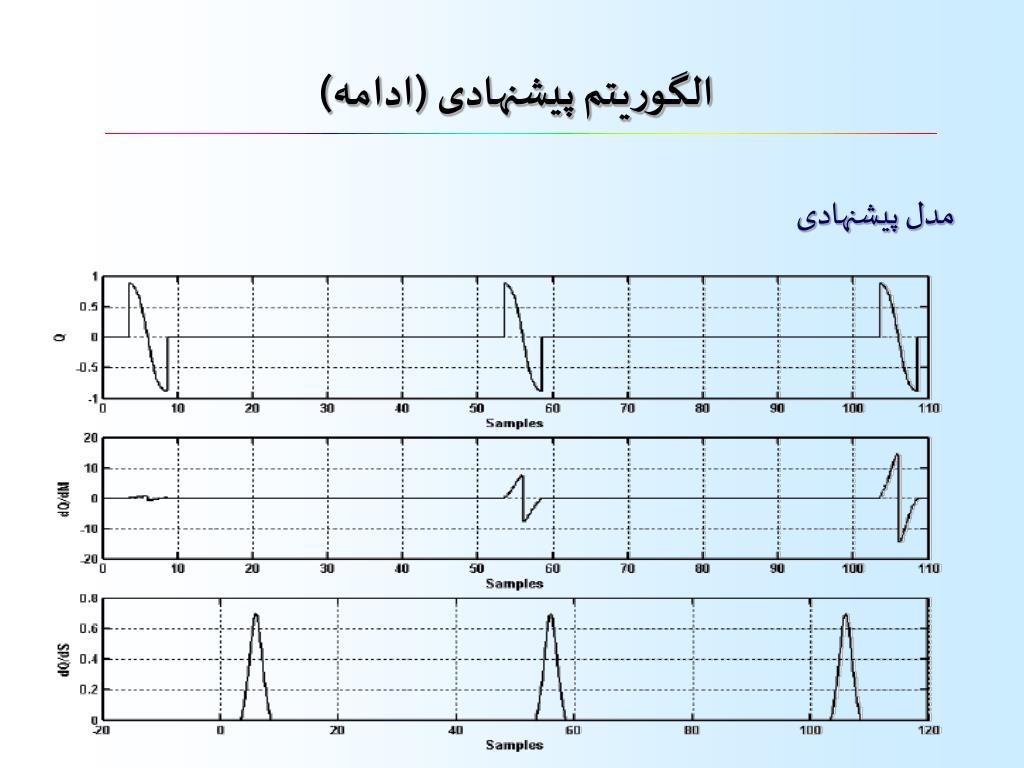

الگوريتم پيشنهادی (ادامه)

مدل پيشنهادی


4567618

الگوريتم پيشنهادی (ادامه)

مدل پيشنهادی


4567618

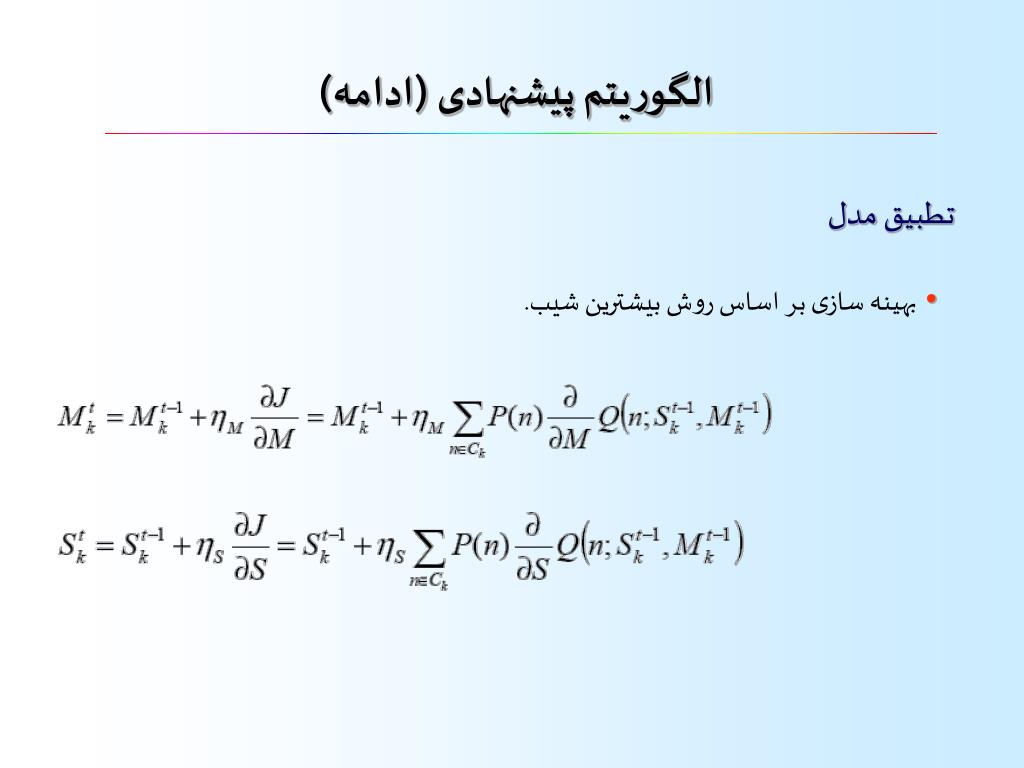

الگوريتم پيشنهادی (ادامه)

تطبيق مدل

  • بهينه سازی بر اساس روش بيشترين شيب.


4567618

الگوريتم پيشنهادی (ادامه)

تطبيق مدل

  • بهينه سازی بر اساس روش بيشترين شيب.


4567618

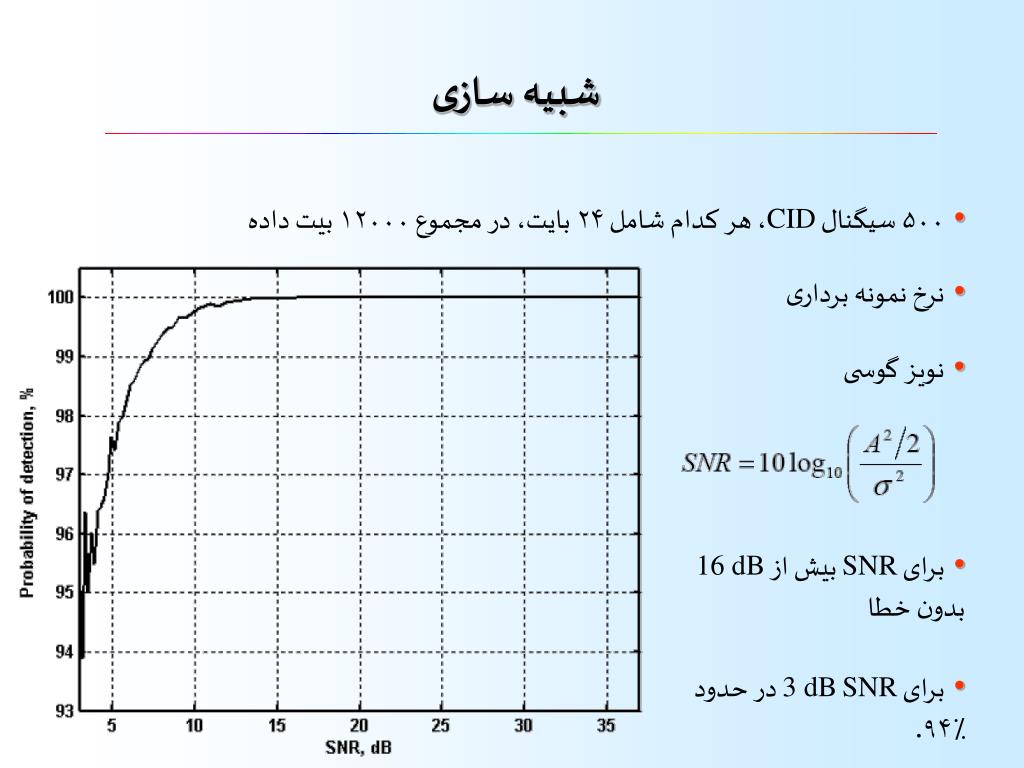

شبيه سازی

  • ۵۰۰ سيگنال CID، هر کدام شامل ۲۴ بايت، در مجموع ۱۲۰۰۰ بيت داده

  • نرخ نمونه برداری

  • نويز گوسی

  • برای SNR بيش از 16 dB بدون خطا

  • برای SNR3 dB در حدود ۹۴٪.


4567618

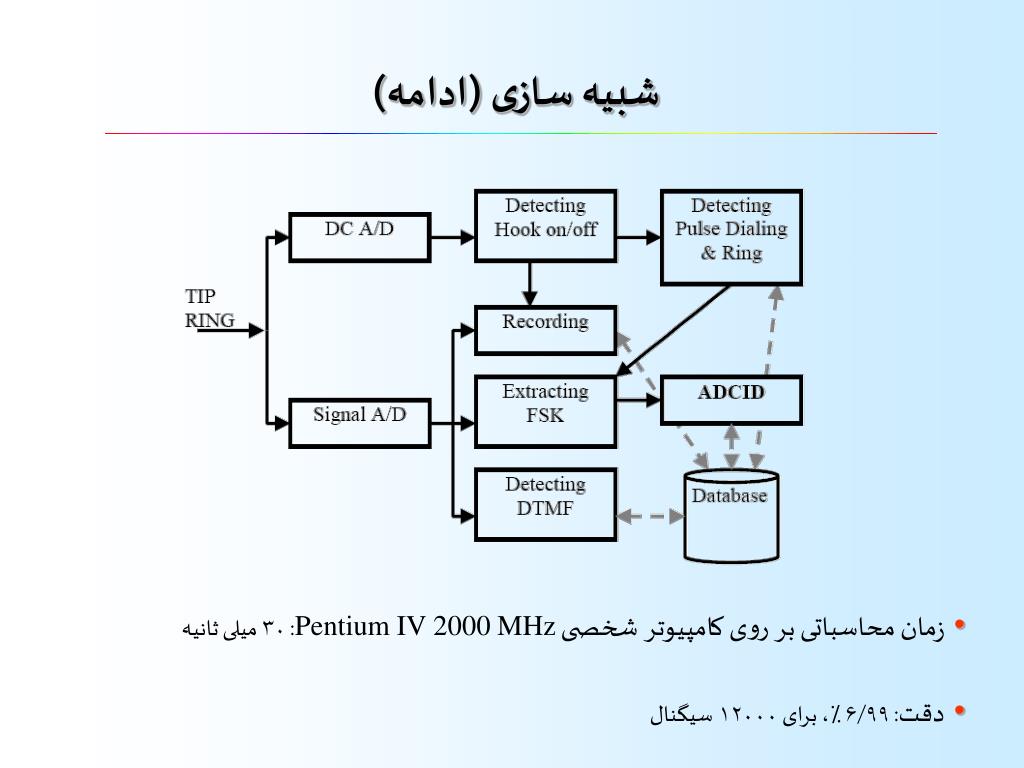

شبيه سازی (ادامه)

  • زمان محاسباتی بر روی کامپيوتر شخصی Pentium IV 2000 MHz: ۳۰ ميلی ثانيه

  • دقت: ۶/۹۹٪، برای ۱۲۰۰۰ سيگنال


4567618

با تشکر از اساتيد و حضار محترم
