计算机维修与维护

第十章 电源和机箱

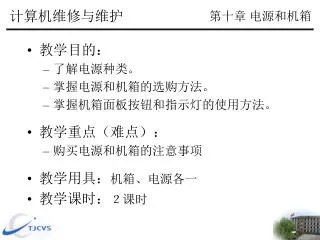

  • 教学目的:

    • 了解电源种类。

    • 掌握电源和机箱的选购方法。

    • 掌握机箱面板按钮和指示灯的使用方法。

  • 教学重点(难点):

    • 购买电源和机箱的注意事项

  • 教学用具:机箱、电源各一

  • 教学课时:2课时


5329706

第十章 电源和机箱

10.1基础知识:认识电源

  • 10.1.1 认识电源

  •  电源的外观

  •  电源的分类

  • (1)AT电源

  • (2)ATX电源

  • (3)Micro ATX电源

  •  电源的结构及原理。

  • PC使用的开关电源主要包括:

  •   输入电网滤波器、

  •   输入整流滤波器、

  •   变换器、

  •   输出整流滤波器、

  •   控制电路、

  •   保护电路。


5329706

第十章 电源和机箱

10.1基础知识:认识电源

10.1.2 电源的技术指标

1.输入指标:输入指标有额定输入电压,电压的变化范围、频率、输入电流等。输入电源的额定电压因各国或地区不同而异,我国为220V。开关电源的电压范围比较宽,一般为180V~260V。交流输入频率为50Hz或60Hz。最大输入电流是指输入电压为下限值,但输出电压及电流为上限值时的输入电流。

2.功率:电源的功率不是越大越好,不能盲目追求大功率,关键在于电源总体性能和质量。

3.输出指标:一般在电源的铭牌上都会标明各电源线的电压及颜色,这里面最重要的就是Power Good信号,简称P.G.或P.OK信号。4.电源的安全与质量认证:在铭牌的最下方,一般都标有该电源所通过的认证。为了确保电源使用中的可靠性和安全性,每个国家或地区都会根据各自不同的地理状况和电网环境制定不同的安全标准。通过的认证规格越多,说明电源的质量和安全性越高。现在电源的安全认证标准主要有FCC、UL、CSA、GS和CCEE认证等。


5329706

第十章 电源和机箱

10.1基础知识:认识电源

10.1.3 电源的输出接头

主板电源插头

大4芯插头

小4芯插头

P4专用电源插头


5329706

第十章 电源和机箱

10.2制定选购方案:选购电源前的分析

  项目1:准备配置一台兼容机,CPU为P4处理器,一块7200转的200硬盘,普通CD-ROM驱动器,、独立式显示卡、2根内存条。要求为该计算机选择一个功率合适的电源。

1.分析:

  为计算机配一个多大功率的电源,是购买电源必然要考虑的。计算计算机主机所需要的电源的功率方法很简单,将所有的硬件所消耗的功率加在一起,就是主机所需要的功率。

  目前市场上销售的电源基本上都是ATX电源,功率从200w到400w都有,原则上功率是越大越好,但功率越大的电源,发热量越大,搭配的电源风扇也要越高速,噪音也会随之大增,因此电源的功率最好与配件供电需求匹配,然后略有盈余,保留升级的潜力。

  选购电源首先需要留意的电脑配件主要有两个,一是CPU,通常性能越强大的CPU耗电量越大;二是要看驱动器的数量,驱动器主要包括硬盘驱动器和光盘驱动器,一般安装一个硬盘和一个光驱时对电源没有特殊的要求;一般每多添一个驱动器,电源最好增加30w。

  单根内存条的功耗大约是10W;显示卡的功耗大约是20W~40W之间;主板的功耗不超过25W;单个PCI声卡、网卡功耗大约是在5W以内, 风扇、软驱、USB设备等的功耗均在5W以内。


5329706

第十章 电源和机箱

10.2制定选购方案:选购电源前的分析

  项目1:准备配置一台兼容机,CPU为P4处理器,一块7200转的200硬盘,普通CD-ROM驱动器,、独立式显示卡、2根内存条。要求为该计算机选择一个功率合适的电源。

2.分析结果:

  一台装有主流 CPU(80W)、2根内存条(20W)、一个光驱(20W)、一个硬盘(30W)、独立式显示卡(40W)的主流机型,再加上软驱、USB设备以及各种风扇约30W。加在一起大约是220W的功耗,如果以后不再添置其它配件和设备,配备一台额定功率能够达到250W的电源就足够了;如果考虑以后还要添加硬盘、光驱等其它设备,最好还是配置300W的电源。

  简单的说,如果用户连接的设备比较多,或者是考虑将来要添加新的设备,建议购买功率比较大的电源,如果没有特殊的要求,选择普通的电源就可以满足需要了。


5329706

第十章 电源和机箱

10.3 实战:选购电源

10.3.1 电源质量好坏的检测

  电源可称得上是计算机生命的根源,电源质量的优劣直接关系到系统的稳定和硬件的使用寿命。在选购电源时要注意以下几点。

1.电源重量

  首先是重量不能太轻;其次是内部电子零件密度和整体结构是否紧凑。

2.电源外壳

  电源的外壳钢板的标准厚度有0.8MM和0.6MM两种,使用的材质也不相同,用指甲在外壳上刮几下,如果没有任何痕迹,说明钢材品质不错;否则说明钢材品质较差 。

3.线材和散热孔

  电源所使用的线材粗细,与它的耐用度有很大的关系。较细的线材,长时间使用,常常会因过热而烧毁。电源外壳的散热孔面积要越大越好,但是要注意散热孔的位置,位置放对才能使电源内部的热气及早排出。

4.变压器

  电源的关键部位是变压器,简单的判断方法是看变压器的大小。


5329706

第十章 电源和机箱

10.3 实战:选购电源

10.3.1 电源质量好坏的检测

5.电源风扇

  风扇在电源工作过程中,保证电源内部自身产生的热空气和由机箱内抽入的热空气都及时排出。

6.安全规格

  在电源的设计制造中,安全规格是非常重要的一环。为了防止电流过大造成烧毁,电源都设置有保险丝。保险丝必需设计成可更换式。好的电源多采用防火材质的PCB,消费者在购买电源时,可以透过散热孔仔细找一下这个电源的PCB是否使用防火材质。一般使用编号94V0的防火材质,可以耐105度的高温。至于采用94V1的防火材质,可以忍耐的温度就更高了。另外在电源每个零件外面必需加上热收缩膜进行保护,防止电子零件因为水分或是灰尘造成短路。

7.P4专用电源插头

  组装P4计算机要求电源提供专用的P4专用接口。

8.3C认证

  通过3C认证的电源增加了PFC电路,能够对电压及周围电网的纯洁度提供有效的检测,对电压的稳定起到保护和控制的作用,安全性能大幅度提高。


5329706

第十章 电源和机箱

10.3 实战:选购电源

10.3.2 3C认证的验证

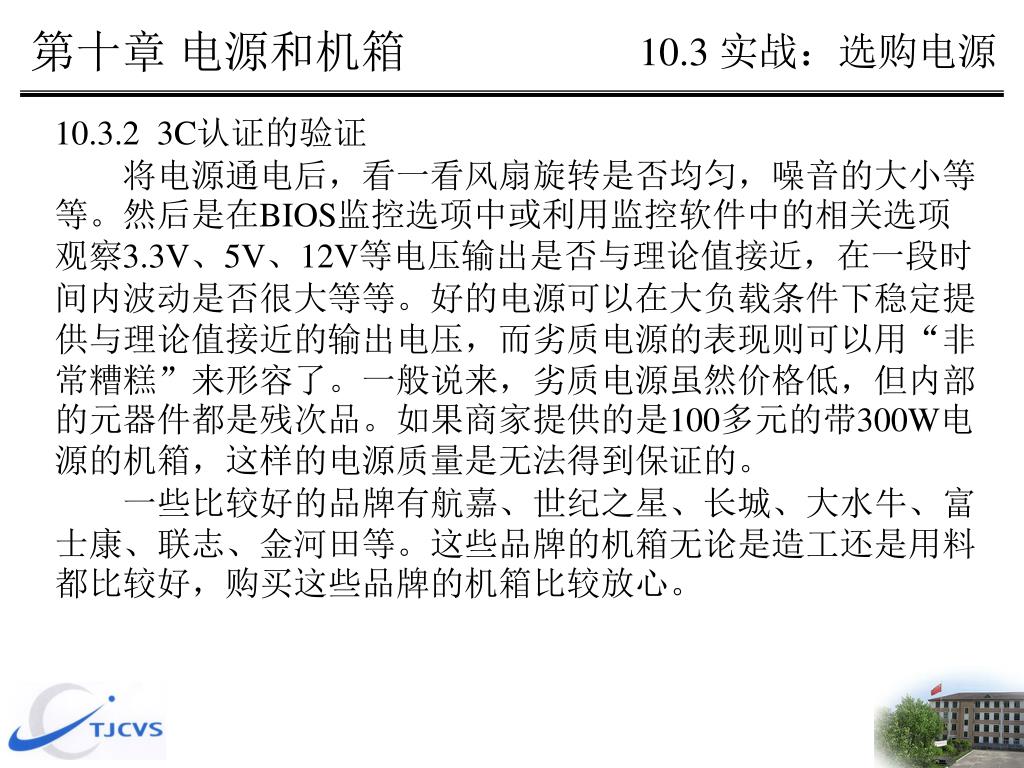

  将电源通电后,看一看风扇旋转是否均匀,噪音的大小等等。然后是在BIOS监控选项中或利用监控软件中的相关选项观察3.3V、5V、12V等电压输出是否与理论值接近,在一段时间内波动是否很大等等。好的电源可以在大负载条件下稳定提供与理论值接近的输出电压,而劣质电源的表现则可以用“非常糟糕”来形容了。一般说来,劣质电源虽然价格低,但内部的元器件都是残次品。如果商家提供的是100多元的带300W电源的机箱,这样的电源质量是无法得到保证的。

  一些比较好的品牌有航嘉、世纪之星、长城、大水牛、富士康、联志、金河田等。这些品牌的机箱无论是造工还是用料都比较好,购买这些品牌的机箱比较放心。


5329706

第十章 电源和机箱

10.4 使用:电源的日常维护方法

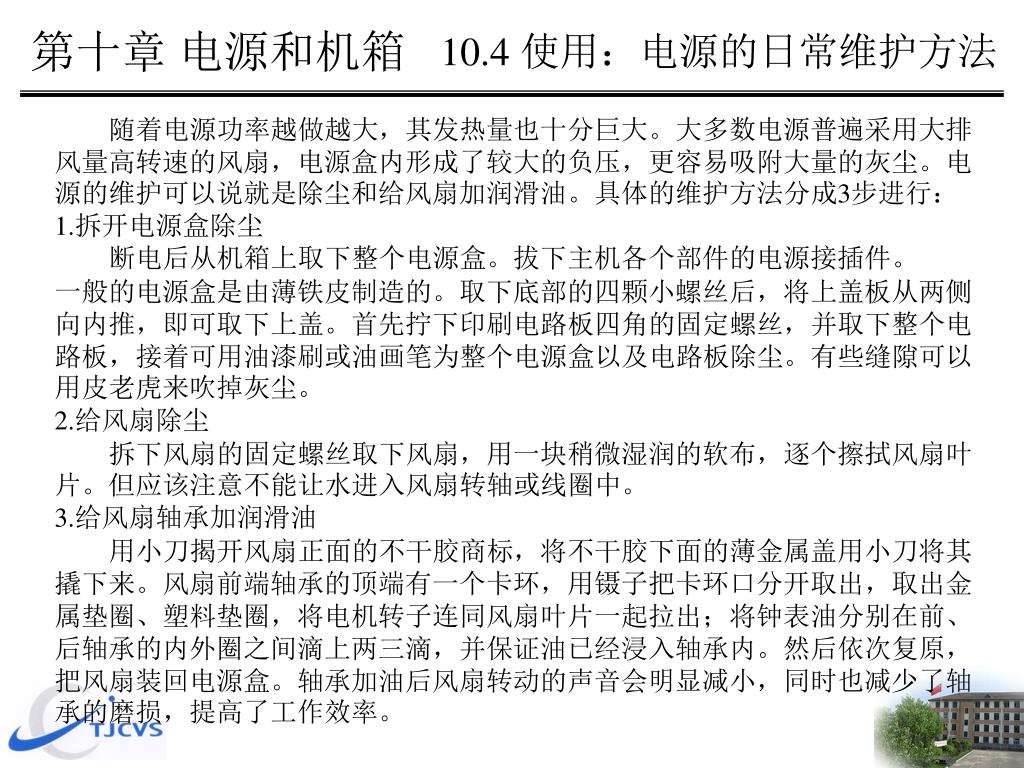

  随着电源功率越做越大,其发热量也十分巨大。大多数电源普遍采用大排风量高转速的风扇,电源盒内形成了较大的负压,更容易吸附大量的灰尘。电源的维护可以说就是除尘和给风扇加润滑油。具体的维护方法分成3步进行:

1.拆开电源盒除尘

  断电后从机箱上取下整个电源盒。拔下主机各个部件的电源接插件。

一般的电源盒是由薄铁皮制造的。取下底部的四颗小螺丝后,将上盖板从两侧向内推,即可取下上盖。首先拧下印刷电路板四角的固定螺丝,并取下整个电路板,接着可用油漆刷或油画笔为整个电源盒以及电路板除尘。有些缝隙可以用皮老虎来吹掉灰尘。

2.给风扇除尘

  拆下风扇的固定螺丝取下风扇,用一块稍微湿润的软布,逐个擦拭风扇叶片。但应该注意不能让水进入风扇转轴或线圈中。

3.给风扇轴承加润滑油

  用小刀揭开风扇正面的不干胶商标,将不干胶下面的薄金属盖用小刀将其撬下来。风扇前端轴承的顶端有一个卡环,用镊子把卡环口分开取出,取出金属垫圈、塑料垫圈,将电机转子连同风扇叶片一起拉出;将钟表油分别在前、后轴承的内外圈之间滴上两三滴,并保证油已经浸入轴承内。然后依次复原,把风扇装回电源盒。轴承加油后风扇转动的声音会明显减小,同时也减少了轴承的磨损,提高了工作效率。


5329706

第十章 电源和机箱

10.5基础知识:认识机箱

10.5.1 机箱的种类

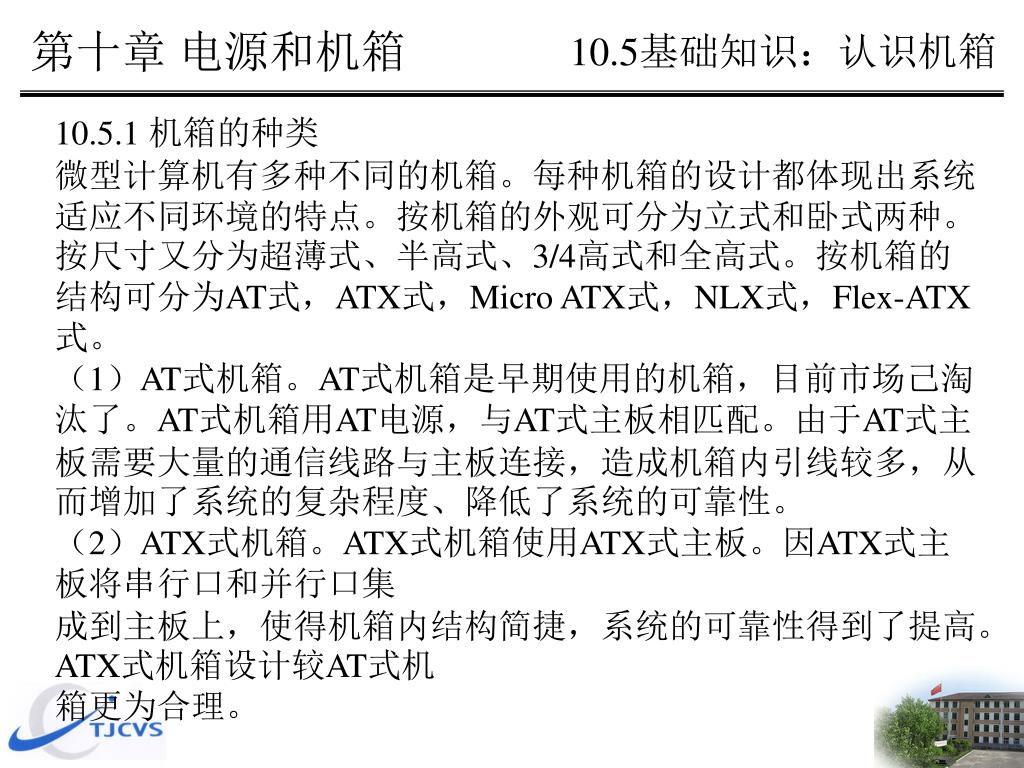

微型计算机有多种不同的机箱。每种机箱的设计都体现出系统适应不同环境的特点。按机箱的外观可分为立式和卧式两种。按尺寸又分为超薄式、半高式、3/4高式和全高式。按机箱的结构可分为AT式,ATX式,Micro ATX式,NLX式,Flex-ATX式。

(1)AT式机箱。AT式机箱是早期使用的机箱,目前市场己淘汰了。AT式机箱用AT电源,与AT式主板相匹配。由于AT式主板需要大量的通信线路与主板连接,造成机箱内引线较多,从而增加了系统的复杂程度、降低了系统的可靠性。

(2)ATX式机箱。ATX式机箱使用ATX式主板。因ATX式主板将串行口和并行口集

成到主板上,使得机箱内结构简捷,系统的可靠性得到了提高。ATX式机箱设计较AT式机

箱更为合理。


5329706

第十章 电源和机箱

10.5基础知识:认识机箱

10.5.2 机箱的部件分布

  各式机箱作用基本相同,只是部件的位置有些差异,名称和作用大体相同。

(1)主板固定槽。用来安装主板。

(2)支撑架孔和螺钉架孔。用来安装支撑架和主板固定螺钉。要把主板固定在机箱内,需要一些支撑架和螺钉。支撑架把主板支撑起来,使主板不与机箱的底部接触。

(3)电源槽。用来安装电源。

(4)插卡槽。用来田定各种插卡(如显示卡、多功能卡等),可以用螺钉固定在插卡槽上。

(5)输入/输出孔。对AT式机箱,键盘与主板通过这个圆孔相连。对于ATX式机箱,有一个长方形孔,随机箱配有多块适合不同主板的挡板。

(6)驱动器槽。用来安装软驱、硬盘、CD-ROM驱动器等。

(7)控制面板。控制面板上有电源开关(Power switch)、电源指示灯(Power)、复位按钮(Reset)、硬盘工作状态指示灯(HDD)等。

(8)控制面板接脚。电源指示灯、硬盘指示灯接脚、复位按钮接脚等。

(9)喇叭。8欧姆的固定小喇叭,喇叭的接线脚插在主板上。

(10)电源开关孔。用于安装电源开关。


5329706

第十章 电源和机箱

10.5基础知识:认识机箱

10.5.3 机箱的按钮、开关和指示灯

  机箱上常见的按钮、开关和指示灯有:电源开关、

电源指示灯、复位按钮、硬盘工作状态指示灯等。

(1)电源开关和电源指示灯。电源开关有接通(ON)

和断开(OFF)两种状态。不同机箱的电源开关位置有

所不同,有的在机箱的正面,有的在机箱的右侧。一般

机箱上的电源开关标有Power字样,当电源打开时,电

源指示灯亮,表明已接通电源。

ATX式机箱面板上一般没有电源开关,它通过主板上的

PW-ON接口与机箱上的相应按钮连接,实现开、关机器。

(2)复位按钮。该按钮的作用是强迫机器进入复位状态,当因某种原因出现死机或按(Ctrl)+(A1t)十(Del)键无效时或出现键盘锁死的情况下,此时可按此键,强迫机器复位。复位按钮的作用相当于冷启动。

(3)硬盘工作状态指示灯。当硬盘正在工作时,该指示灯亮,表明当前机器正在读或写硬盘。


5329706

第十章 电源和机箱

10.6制定选购方案:选购机箱前的分析

选购机箱要考虑的问题

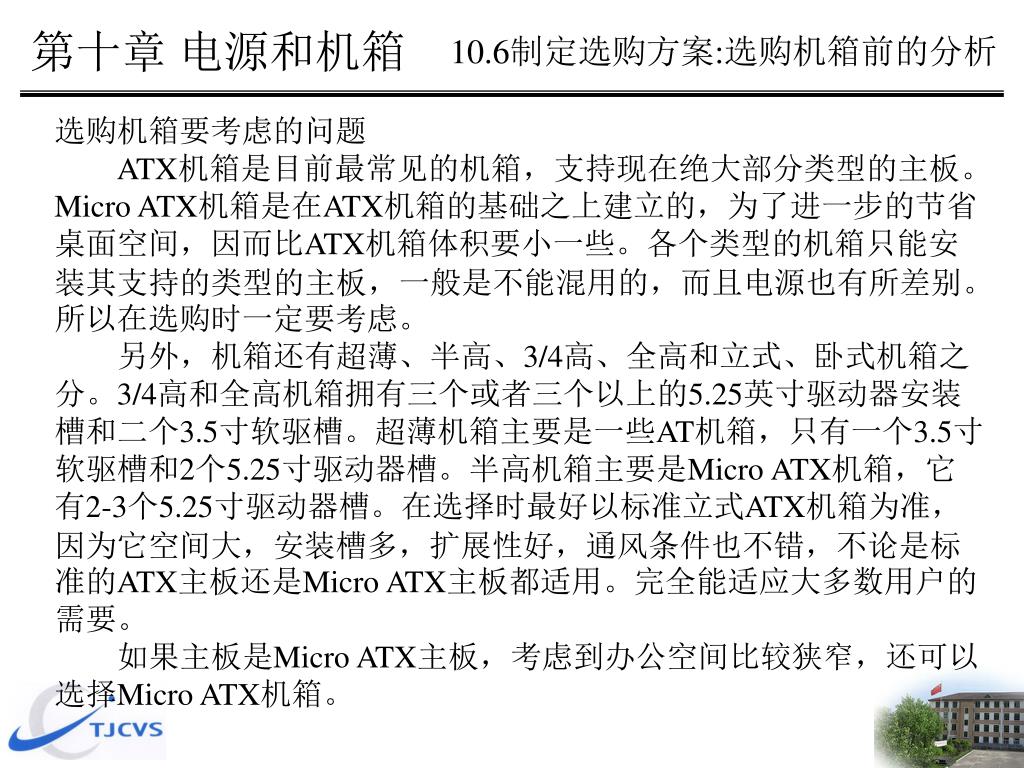

ATX机箱是目前最常见的机箱,支持现在绝大部分类型的主板。Micro ATX机箱是在ATX机箱的基础之上建立的,为了进一步的节省桌面空间,因而比ATX机箱体积要小一些。各个类型的机箱只能安装其支持的类型的主板,一般是不能混用的,而且电源也有所差别。所以在选购时一定要考虑。

  另外,机箱还有超薄、半高、3/4高、全高和立式、卧式机箱之分。3/4高和全高机箱拥有三个或者三个以上的5.25英寸驱动器安装槽和二个3.5寸软驱槽。超薄机箱主要是一些AT机箱,只有一个3.5寸软驱槽和2个5.25寸驱动器槽。半高机箱主要是Micro ATX机箱,它有2-3个5.25寸驱动器槽。在选择时最好以标准立式ATX机箱为准,因为它空间大,安装槽多,扩展性好,通风条件也不错,不论是标准的ATX主板还是Micro ATX主板都适用。完全能适应大多数用户的需要。

  如果主板是Micro ATX主板,考虑到办公空间比较狭窄,还可以选择Micro ATX机箱。


5329706

第十章 电源和机箱

10.7实战:选购机箱

购买机箱时要注意以下几点:

1. 要美观耐用

  电脑机箱面板设计应美观大方,选用优质ABS材料注塑成型,柔韧性好,不易老化变色。机箱外部烤漆涂层均匀、粘附力强、不脱落、用指甲划不出明显痕迹,另外烤漆颜色与面板颜色不能有大的色差,影响整体美观。

2.要选材优良

  机箱选用优质镀锌钢板, 导电性能好、防静电,避免电脑的CPU、集成电路等器件受静电损伤。镀锌钢板还有耐指纹、不易生锈的特点。

3. 须工艺精湛

  机箱内手能触及的部位对冲压毛刺进行了解情况特别处理或采用折边工艺,装机时不易划伤。 箱体结构合理,安装方便,空间大,散热性能好。

4. 须使用安全

  在购买机箱的时候首先要注意机箱本身是否通过3C认证。其次,FCC防辐射国标认证、EMI认证也是目前国内评价PC机的重要环保和性能指标。EMI测试非常严格,通常在很小批量的产品中就会有做样品抽查,只有在防辐射方面下了细致工作的厂商,才可能获得认证。

  选购时应该根据自己的需要选择品牌和型号,不要随便听信商家的推荐。
