曲面的编辑

曲面的编辑. 教研室主任（签名） 备课日期 年 月 日周. 8.3 熔接曲面. 曲面熔接生成一个或多个平滑的曲面，这些曲面连接两个或三个曲面，并且分别与这几个曲面相切。有三种曲面熔接方式： 2 surf blnd （两曲面熔接）、 3 surf blnd （三曲面熔接）和 Filled blnd （倒圆角曲面熔接）。. 8.3.1 两曲面熔接. 两曲面熔接可以在两曲面间产生一个顺接曲面，使两主要表面光滑过渡。操作步骤如下：

oded
Download Presentation

曲面的编辑

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

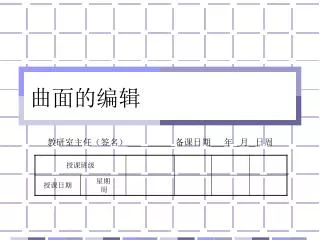

  1. 曲面的编辑 教研室主任（签名）备课日期年月日周

  2. 8.3 熔接曲面 • 曲面熔接生成一个或多个平滑的曲面，这些曲面连接两个或三个曲面，并且分别与这几个曲面相切。有三种曲面熔接方式：2 surf blnd（两曲面熔接）、3 surf blnd（三曲面熔接）和Filled blnd（倒圆角曲面熔接）。

  3. 8.3.1 两曲面熔接 • 两曲面熔接可以在两曲面间产生一个顺接曲面，使两主要表面光滑过渡。操作步骤如下： • (1) 在主菜单中选取Create→Surface→Next menu →2Surf blnd（绘图→曲线→下一页→2曲面熔接）命令。 • (2) 根据提示选取圆柱面，屏幕出现一个箭头。 • (3) 根据提示移动箭头至熔接位置，单击鼠标左键，箭头处出现一个固定的大箭头，该箭头方向可以通过单击菜单中的Flip选项来改变， • (4) 用同样方法确定第二个熔接曲线，重复步骤(2)和(3)。 • (5) 单击“OK”选项，显示“两曲面熔接”子菜单。 • (6) 设置后，单击“Do it”选项，结束熔接。

  4. 熔接结果 曲面熔接的位置 曲面熔接后结果

  5. 切削方向 切削方向 切削方向 截断方向 熔接方向不同对曲面建构区别

  6. 8.3.2 三曲面熔接和倒圆角曲面熔接 • 三曲面熔接是将三个曲面光滑地熔接起来构建一个或多个曲面。在主菜单中选取Create→Surface→Next menu→ 3sruf blnd命令可以构建三曲面熔接，此时，显示的“3Surf blnd”子菜单中的选项和含义与“二曲面熔接”的子菜单相同，操作方法也一样。 • 三个倒圆角曲面熔接与三曲面熔接的功能相似。

  7. 三曲面熔接 边数为6的三圆角曲面熔接

  8. 三圆角熔接边数为6

  9. 三圆角熔接边数为3

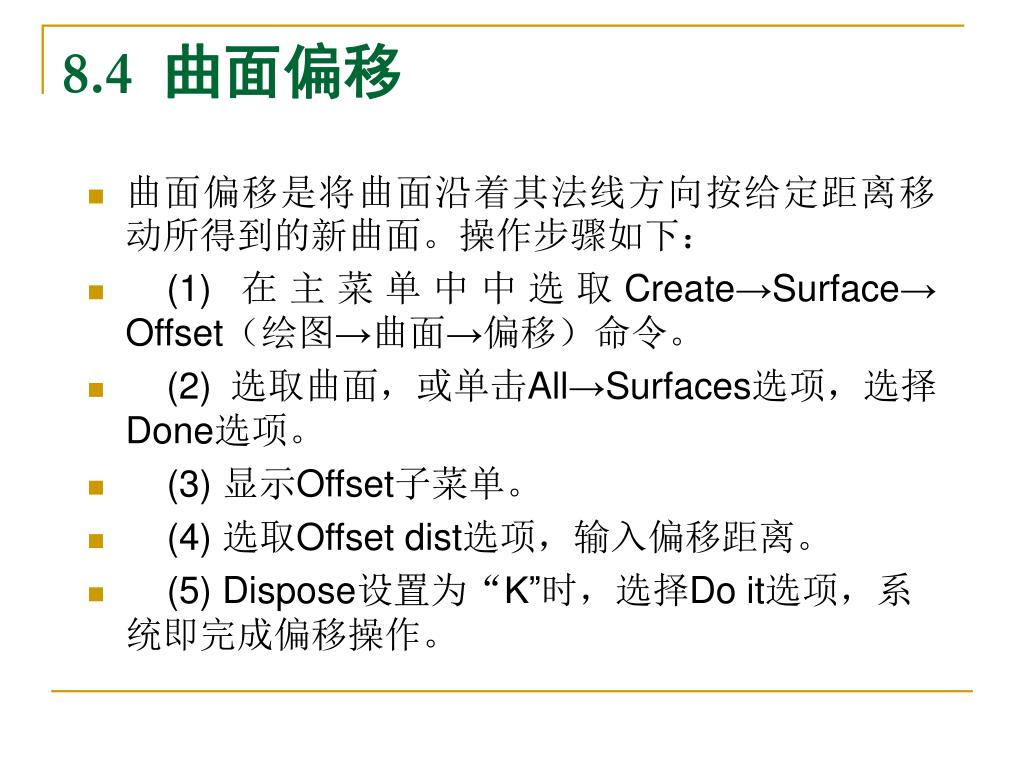

  10. 8.4 曲面偏移 • 曲面偏移是将曲面沿着其法线方向按给定距离移动所得到的新曲面。操作步骤如下： • (1) 在主菜单中中选取Create→Surface→ Offset（绘图→曲面→偏移）命令。 • (2) 选取曲面，或单击All→Surfaces选项，选择Done选项。 • (3) 显示Offset子菜单。 • (4) 选取Offset dist选项，输入偏移距离。 • (5) Dispose设置为“K”时，选择Do it选项，系统即完成偏移操作。

  11. 补正结果

  12. 编辑过的曲面不能用于补正
