5/1 CIM experiment Pro/Engineer

1. 5/1 CIM experimentPro/Engineer Your Site Here

2. Contents 1 Pro/Engineer 소개 2 Pro/E 기본구성 3 예제 실습 Your Site Here

3. 3D CAD 시각적인 설계도구로 설계하고자 하는 대상체를 X,Y,Z 3ro의축으로 컴퓨터를 이용하여 제품의 형상 및 특징을 만드는 것 실물로 제품을 만들기 전에 예측 설계자가 원하는 방향으로 쉽게 도면을 생성 1. Pro/Engineer 소개 Your Site Here

4. Feature-Based Modeling 각 해당 Feature에 직관적으로 명칭을 부여하여 각 Feature를쉽게 인식할 수 있게 해줌 Associativity 파트와어셈블리, 그리고도면을 생성함으로서 모델을 문서화 Parametic 한 피처를 수정하면, 다른피처에 수정사항을 전달 1. Pro/Engineer 소개 Your Site Here

5. 2. Pro/Engineer 기본구성 풀다운 메뉴및 공구상자 메뉴제어 창 모델트리 창 주 작업창 Your Site Here

6. 2. Pro/Engineer 기본구성 Menu Manager > Part > Setup > Units > millimeter Newton Second (mmNs) - 단위를 밀리미터 뉴턴 단위로 변환 Your Site Here

7. 3. Pro/Engineer 예제 실습 Your Site Here

8. 3. Pro/Engineer 예제 실습 New > Part(Type) > Solid(Sub-type) > Name 설정 - 새 파일 생성 Your Site Here

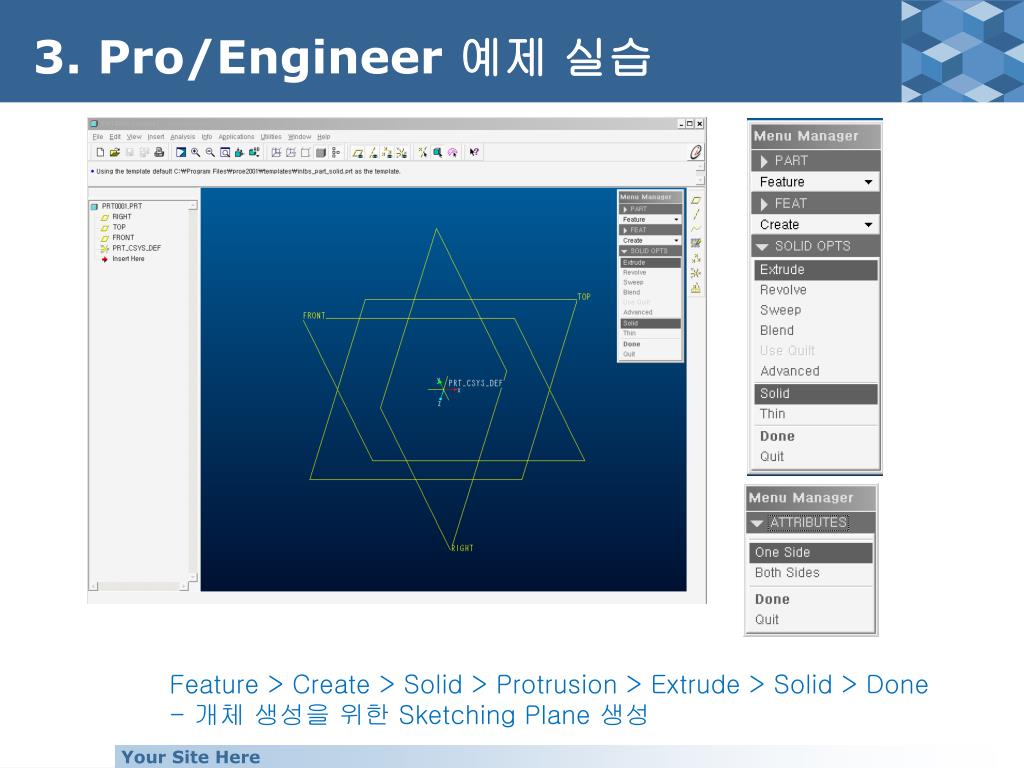

9. 3. Pro/Engineer 예제 실습 Feature > Create > Solid > Protrusion > Extrude > Solid > Done - 개체 생성을 위한 Sketching Plane 생성 Your Site Here

10. 3. Pro/Engineer 예제 실습 FRONT Plane 선택 > Okay > Default - Sketching Plane 선택 Your Site Here

11. 3. Pro/Engineer 예제 실습 Sketching Plane에 도구상자를 이용해서 원하는 도형의 밑그림을 그림 Your Site Here

12. 3. Pro/Engineer 예제 실습 선택한 개체를 수직, 수평, 직각, 접선, 중심, 끝점 대칭, 같은 길이, 평행 등으로 세부조정할 수 있음 선택한 개체의 길이를 비율을 변화시키지 않고 바꿀 수 있음 Your Site Here

13. 3. Pro/Engineer 예제 실습 대칭선과 Mirror Mode를 통한 대칭면 만들기 대칭선 선택 > 대칭시키고자 하는 단면 선택 > Mirror icon 선택 > 중심선 지정 대칭선 Mirror Your Site Here

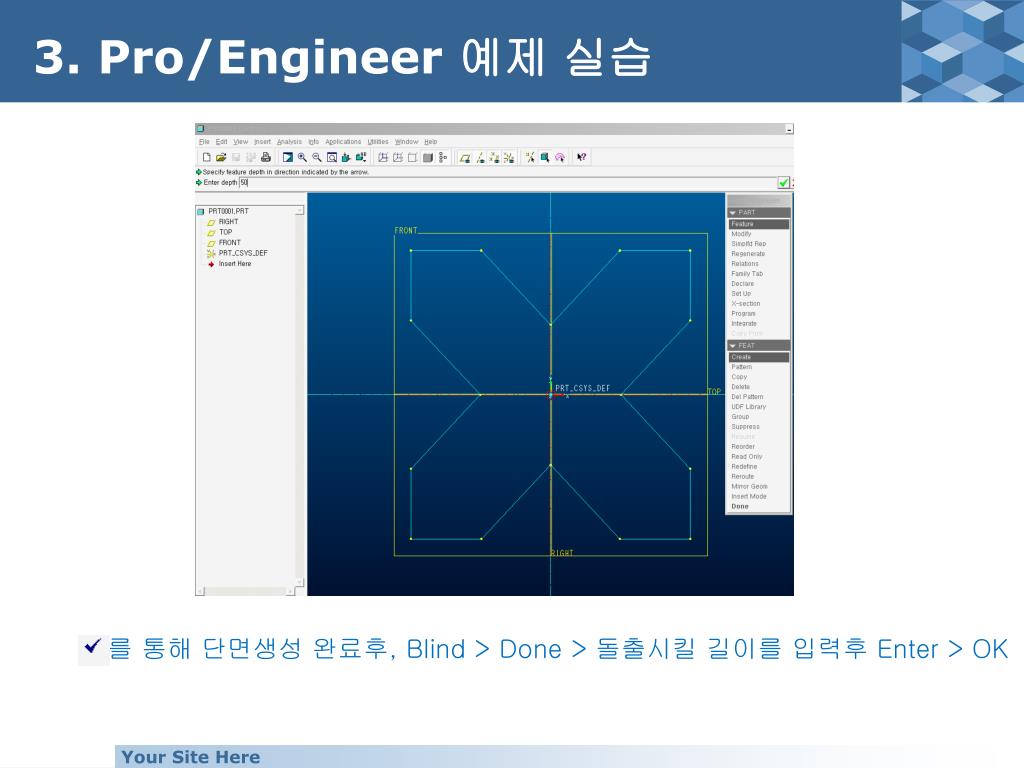

14. 3. Pro/Engineer 예제 실습 를 통해 단면생성 완료후, Blind > Done > 돌출시킬 길이를 입력후 Enter > OK Your Site Here

15. 3. Pro/Engineer 예제 실습 Your Site Here

16. 3. Pro/Engineer 예제 실습 • 위의 과정 반복 • Feature > Create > Prutrusion > Extrude > Solid > Done > Oneside • Done > 원하는 Sketching plane 선택 > Okay > Default > Sketching • 체크표시 > Blind > Done > Depth 설정 > Enter > Okay > Extrude > Solid > Done Your Site Here

17. Thank you! your site here
