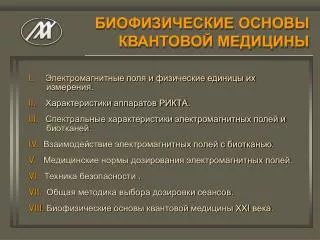

  1. БИОФИЗИЧЕСКИЕ ОСНОВЫ КВАНТОВОЙ МЕДИЦИНЫ I.Электромагнитные поля и физические единицы их измерения. II.Характеристики аппаратов РИКТА. III.Спектральные характеристики электромагнитных полей и биотканей. IV.Взаимодействие электромагнитных полей с биотканью. V.Медицинские нормы дозирования электромагнитных полей. VI.Техника безопасности . VII. Общая методика выбора дозировки сеансов. VIII. Биофизические основы квантовой медицины ХХI века.

  2. УРОВНИ ИЗУЧЕНИЯ И ВОЗДЕЙСТВИЯ

  3. I. ЭЛЕКТРОМАГНИТНЫЕ ПОЛЯ И ФИЗИЧЕСКИЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ

  4. R Длина волны,  t Длит.имп. Период повтор. t Электромагнитные поля Непрерывное монохроматическое когерентное лазерное излучение Импульсное монохроматическое когерентное лазерное излучение Широкополосное некогерентное светодиодное излучение

  5. Наружная орбита электронов - - - Внутренняя орбита + + + + + + - - - - - Электромагнитные поля еф < eсвязи еф - - - - - - - - - еф> eсвязи - - - - - - -

  6. Монохроматичность  f Когерентность Поляризованность вертикальная горизонтальная СВОЙСТВА ЭЛЕКТРОМАГНИТНЫХ ИЗЛУЧЕНИЙ

  7. Физические единицы измерения электромагнитных полей  - несущая частота оптического излучения, Гц (Герц). c - скорость света, в свободном пространстве c = 3  108м/с (метр в секунду).  - длина волны излучения ( = c / ). P - мощность непрерывного излучения, Вт (Ватт). Pи - мощность импульсного излучения, Вт. Pср - средняя мощность импульсного излучения, Pср = Pи F , Вт. Pэф - биологически эффективная средняя мощность имп. излучения, Pэф = Kэф  Pср, Вт. Kэф - коэффициент биологической эффективности излучения имп. лазера, Kэф  1…8.  - длительность импульса. F - частота повторения импульсов. S - облучаемая площадь биоткани, S =1/4  R2, см2 . Sт - площадь выходного отверстия терминала, см2. Eе - энергетическая освещенность (плотность потока мощности ППМ), Eе = P/S, Вт/ см2. t - длительность сеанса квантовой терапии, с (секунда). Kо - коэффициент отражения оптического излучения от кожи. W – энергия (доза) излучения, Дж (Джоуль): непрерывного W = P  t, имп. W = Pср t. Hе - энергетическая экспозиция (плотность потока энергии ППЭ) , Hе = W / S , Дж/см2. B - магнитная индукция, мТл (миллиТесла). eф – энергия фотона, эВ, eф = 1,2 / , где  - длина волны, мкм.

  8. Основные и производные физические единицы

  9. II. ХАРАКТЕРИСТИКИ АППАРАТОВ РИКТА

  10. ХАРАКТЕРИСТИКИ АППАРАТОВ РИКТА • Длина волны имп.ИК узкополосного лазерного излучения  = 0,89 ± 0,06 мкм. • Длины волн имп. ИК широкополос. светодиодного излучения =0,86…0,96 мкм. • Длины волн имп. красн. широкополос. светодиодного излучения=0,60..0,75 мкм. • Частота повторения импульсов лазерного и ИК светодиодного излучений, F= 5,50,1000 Гц, или качающаяся в диапазоне 1…250 Гц, красн. излучения 2 Гц. • Импульсная мощность лазерного излучения Pи = 4…7 Вт. • Импульсная мощность инфракрасного светодиодного излучения 100 мВт. • Уровни мощности лазерного излучения: 0, 25, 50, 100%. • Уровни мощности инфракрасного светодиодного излучения: 0, 25, 50, 100%. • Средняя мощность имп.красного светодиодного излучения - 4 мВт. • Длительность экспозиции – коммутируемая: t = 1, 2, 5, 10 мин. • Индукция постоянного магнитного поля В = 40…60 мТл. • Частоты КВЧ шумового широкополосного излучения 54…66 ГГц*. • Средняя мощность КВЧ излучения P = 0,1 мкВт. • Питание – от сети переменного тока 220 ± 22 В, 50 (60) Гц. • Потребляемая мощность 20 Вт.

  11. Насадки Душ 2 Душ 1 Дополнительные излучатели Внешний вид Аппарат «РИКТА»

  12. ИЗЛУЧАЕМЫЕ ФИЗИЧЕСКИЕ ПОЛЯ Лечебные электромагнитные излучения терминала • Узкополосное когерентное импульсное лазерное излучение инфракрасного диапазона. • Широкополосное импульсное светодиодное излучение инфракрасного диапазона. • Широкополосное импульсное светодиодное излучение красного диапазона. • Постоянное магнитное поле. • Широкополосное шумовое непрерывное крайневысокочастотное (КВЧ) излучение миллиметрового диапазона. Побочные излучения аппарата • Электромагнитное излучение промышленной частоты 50 Гц. • Акустический шум.

  13. ФОРМЫ ПОЛЕЙ АППАРАТА РИКТА Лечебные поля излучаются выносными терминалами. Диаграммы направленности по мощности излучателей терминалов описываются гауссовой кривой.

  14. III. СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ И СВОЙСТВА БИОТКАНЕЙ

  15. Спектральные характеристики электромагнитных полей аппарата РИКТА и свойства биотканей. • ГРАФИКИ СПЕКТРАЛЬНЫХ ХАРАКТЕРИСТИК • Дневная и ночная спектральная чувствительность глаза человека. • Широкополосный спектр светодиодого красного излучения аппарата. • Широкополосный спектр светодиодного ИК излучения аппарата. • Узкополосный спектр лазерного инфракрасного (ИК) излучения аппарата. • Широкополосный спектр КВЧ-радиоизлучения аппарата. • Коэффициент отражения от кожи. • Относительная глубина проникновения излучения в биоткань. • Энергия фотона eф , эВ (электронВольт), • Диапазон энергии связи органических молекул 2.1 … 11 эВ (заштрихованная область). • Границы диапазонов и усредненная кривая допустимой плотности потока энергии лазера • Допустимая плотность потока энергии (ППЭ) лазерного излучения для человеческого глаза, Не, Дж/см2. • Энергия фотонов лазерного излучения аппарата РИКТА,равная 1.3 эВ.(Энергия фотона обратно пропорциональна длине волны eф =1,2 / , (где  выражена в мкм)).

  16. Гамма, рентген • вакуумный УФ, • ближний УФ, • средний УФ, • дальний УФ. УФ диапазон Видимый диапазон • фиолетовый (Ф), • синий (С), • голубой (Г), • зелёный (З), • желто-зелёный (ЖЗ), • желтый (Ж), • оранжевый (О), • красный (К). Оптический диапазон ИК диапазон • ближний ИК, • средний ИК (средневолновый), • дальний ИК. Радио диапазон • КВЧ поддиапазон миллиметровых волн – ММВ ( = 1…10 мм), • сантиметровый, • метровый, • коротко-, среде- и длинноволновый ДИАПАЗОНЫ ЭЛЕКТРОМАГНИТНЫХ ИЗЛУЧЕНИЙ.

  17. ДИАПАЗОНЫ ЭЛЕКТРОМАГНИТНЫХ ИЗЛУЧЕНИЙ. • Организм человека из всего спектра электромагнитных излучений ощущает только весьма узкие участки: • зрительные ощущения глаз - в видимом диапазоне оптического излучения с длинами волн 0,38…0,76 мкм, • тепловые ощущения - в более длинноволновой - инфракрасной области спектра с длинами волн более 0,76 мкм, но короче 1 мм.

  18. СПЕКТРЫ ИЗЛУЧЕНИЙ И ГРАНИЦЫ ДИАПАЗОНОВ.

  19. СПЕКТРЫ ИЗЛУЧЕНИЙ МЕДИЦИНСКИХ ЛАЗЕРОВ

  20. IV. ВЗАИМОДЕЙСТВИЕ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ И БИОТКАНЕЙ

  21. х х х х х х х х Виды взаимодействий электромагнитных полей и биотканей Оптическое излучение Диффузное отражение Преломление Рассеяние Поглощение Сквозное прохождение

  22. Зависимость ослабления первичного лазерного и вторичного излучения в однородной биоткани

  23. СПЕКТРАЛЬНЫЕ СВОЙСТВА БИОТКАНЕЙ Биоткань является оптически более плотной средой по сравнению со свободным пространством, скорость распространения в ней сб и длина волны внутри биоткани сб становится меньше, чем в вободном пространстве  в несколько раз сб = с/ ( ), б =  ( ), где  и  - относительная джиэлектрическая и магнитная проницаемость биоткани. Поскольку в биоткани очень мало магнитных молекул, значение магнитной проницаемости  1. Величина  для различных биотканей может сильно различаться, в частности, для костей 5,5, а для мягких биотканей в среднем 55. При этом значения скорости распростанения и длины волны в инфракрасном диапазоне лазера РИКТА: • в свободном простанстве с = 300000 км/с, = 0,89 мкм, • для костей сб = с / 2,4 = 130000 км/с, б = 0,89 мкм /2,4 = 0,37мкм, • для мягких тканей сб = с / 7,5 = 40000 км/с.

  24. N Силовые линии магнитного поля S N S N Поток крови S N S N Прижатие ионов клеток крови к стенкам S N S N S N S N Турбулентные завихрения потока Магнитные диполи S Совместное воздействие оптических излучений с постоянным магнитным полем Воздействие на биоткани и сосуды постоянного магнитного поля

  25. Мощность Рэф = Ри F Kэф Ри Рср = Ри F Время Пауза Пауза Пауза Импульс Импульс Импульс Биологическая эффективность импульсного лазерного излучения

  26. V. МЕДИЦИНСКИЕ НОРМЫ ДОЗИРОВАНИЯ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ

  27. При использовании в медицине и биологии обычно нормируются следующие параметры электромагнитных излучений: • Eе - энергетическая освещенность (плотность мощности), Вт/см2. • t - длительность воздействия в сеансе, с (секунда). • W- энергия (доза) излучения, Дж (Джоуль). • Hе - энергетическая экспозиция (плотность потока энергии ),Дж/см2. • B - магнитная индукция, мТл (миллиТесла).

  28. ФОНОВЫЕ ЭЛЕКТРОМАГНИТНЫЕ ИЗЛУЧЕНИЯ ЕСТЕСТВЕННЫЕ • Солнечное излучение, озоновые дыры, вспышки . • Космическое реликтовое излучение. • Постоянное магнитное поле Земли, магнитные бури (1-2%). • Грозовые разряды. ИСКУССТВЕННЫЕ (ПРОМЫШЛЕННЫЕ) • Воздушные линии электропередач высокого напряжения. • Электрический транспорт, контактные провода (искры), двигатели. • Телецентры, радиостанции, сотовая связь, радиолокаторы. • Бытовая электросеть и техника (утюги, чайники, стиральные машины и т.п.) • Телевизоры, мониторы ЭВМ, микроволновые печи. • Системы зажигания автомобилей.

  29. ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ ИНФРАКРАСНОГО ДИАПАЗОНА: ГОСТ Р 50723-94. Лазерная безопасность.

  30. Биоэффекты Предельно допустимый уровень Коагуляция белка Аппарат РИКТА DI DIII DII 63оС С Уровень организма Уровень органа 100оС Клеточный уровень Испарение 36оС А В 400оС Исходн. Обугливание Энергет. освещ., Е Область нечувств. Биостимуляция Биоде-прессия Хирургические лазеры Терапевт. лазеры Температурная активация Зависимость состояния здоровья от плотности потока мощности (ппм) лазерного излучения - ЗАКОН АРНДТА-ШУЛЬЦА

  31. ЗАКОН БУНЗЕНА-РОСКО Р, W Биоэффективность воздействия Доза W = P x t 5 4 3 P x t =Const 2 1 Длительность сеанса, t РЕАКЦИЯ ОРГАНИЗМА НА ДОЗУ (ЗАКОН БУНЗЕНА-РОСКО) H = P х t = Const

  32. He, Дж/см2 eф, эВ 12 102 101 10 1 10-1 Усредненная норма Не 10-2 10-3 10-4 5 Лазер  = 890 мкм 10-5 10-6 10-7 2 10-8 1 Энергия фотона еф , мкм 10-9 400 600 800 1000 1200 1400 УФ Видимый спектр Дальний ИК Ближний ИК спектр ЗАВИСИМОСТЬ НОРМЫ ДОЗИРОВАНИЯ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ ОТ ДЛИНЫ ВОЛНЫ

  33. Дозирование лазерного излучения аппаратов РИКТА

  34. Дозирование других физических факторов аппаратов РИКТА • Светодиодное излучение красного диапазона не нормируется. • Постоянное магнитное поле ГОСТ • Крайневысокочастотное (КВЧ) излучение миллиметрового диапазона Это излучение немонохроматично и некогерентно, поэтому оно биологически менее активно по сравнению с лазерным. КВЧ излучение нормируется следующим документом: ГОСТ 12.1.006-84 ССБТ. Электромагнитные поля радиочастот. Общие требования безопасности . • Излучение промышленной частоты 50 Гц ГОСТ • Акустический шум ГОСТ

  35. VI. ТЕХНИКА БЕЗОПАСНОСТИ

  36. Общие требования безопасности Нормы безопасности аппарата определяются согласно требованиям ГОСТ Р 50267.0-92. Изделия медицинские. Общие требования безопасности.

  37. Расчеты уровней лазерной безопасности для пациента и медработника Методика выполнения расчета Приложение А: «Методика классификации лазерных изделий». В соответствии с этой методикой классификация аппарата РИКТА проводится исходя из: • максимально возможного уровня выходной мощности (энергии); • длины волны (длин волн); • длительности лазерного излучения. • Расчет максимальной энергии одиночного импульса W (t) • Расчет максимальной энергии импульса в серии из N импульсов • Расчет энергии W (tc) за сеанс длительностью tс • Расчет энергетической экспозиции He (плотности потока энергии – ППЭ) за сеанс • Расчет энергетической освещенности Еe (плотности потока мощности ППМ) Энергетическая освещенность Еe равна энергетической экспозиции He, деленной на длительность сеанса tc = 600 с Еe доп = He (tc) max доп / tc max = 20 / 600 = 33 мВт /см2 Еe РИКТА = He (tc) max РИКТА / tc max = 0,275 / 600 = 0,46 мВт/см2, т.е. Еe РИКТА << Еe доп. • Расчет уровня лазерной безопасности для медработника • Контактный метод. • Бесконтактный метод. • Применение оптических насадок.

  38. Лазерные излучения аппаратов РИКТА полностью безопасны при эксплуатации как для пациентов, так и для обслуживающих аппараты медработников. Остальные виды электромагнитных полей аппарата также полностью безопасны.

  39. VII. ОБЩАЯ МЕТОДИКА ВЫБОРА ДОЗИРОВКИ СЕАНСОВ

  40. 1. Абсолютное здоровье 2. Максимально достижимое здоровье 3. Здоровье, достижимое при использовании квантовой терапии Начало курса Конец курса Исход. здоров. Время Пауза Сеанс Пауза Сеанс Сеанс Пауза Сеанс Длительность курса Изменения состояния здоровья в курсе квантовой терапии СТРАТЕГИЯ И ТАКТИКА ПРОВЕДЕНИЯ ВРАЧОМ КУРСА КВАНТОВОЙ ТЕРАПИИ

  41. Рекомендации по выбору параметров сеанса с оперативной диагностикой состояния здоровья (по В.И. Корепанову)

  42. Количество пациентов Оптим. дозы Нормальная чувствительность Низкая чувствительность Сверхчувстви-тельность ИНТЕГРАЛЬНОЕ РАСПРЕДЕЛЕНИЕ ОПТИМАЛЬНЫХ ДОЗИРОВОК ДЛЯ БОЛЬШОГО ЧИСЛА ПАЦИЕНТОВ

  43. VIII. БИОФИЗИЧЕСКИЕ ОСНОВЫ КВАНТОВОЙ МЕДИЦИНЫ ХХI ВЕКА

  44. Взаимодействие электромагнитных полей делящихся клеток БИОФИЗЧЕСКИЕ ОСНОВЫКВАНТОВОЙ МЕДИЦИНЫ ХХI ВЕКА • Биологическое поле. 20-е гг. А.Г. Гурвич; А.А. Любищев, В.Н. Беклемишев. 90-е гг. П.П. Гаряев и др., монография. • Феномен генетической информации. Дуалистичность генов хромосом. Голографическое поле генома. Программа расшифровки структуры. • Экспериментальные подтверждения. Опыты Кан Чженя, Гаряева и др. Опыты МГУ - электромагнитные биологические поля.

  45. Чувствительность Доза 1 107 Зависимость чувствительности от дозировки воздействия Чувствительность живых организмов. • Информационное поле человека. ИК, радиоволновые, акустические поля; пространственно-временная система управления процессом жизнедеятельности, гомеостаз, суперкомпьютер • Единое информационное поле. Ноосфера по Вернадскому • Перспективы медицины XXI века. Компьютерная диагностика. Тонкие электромагнитные воздействия на информационном квантовом уровне. Коррекция полей больных и старых клеток

  46. Ассоциация «КВАНТОВАЯ МЕДИЦИНА» www.kvantmed.ru
