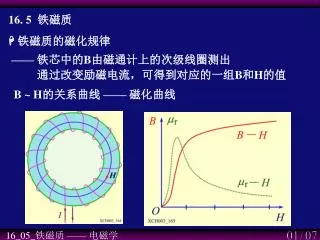

16. 5 铁磁质 铁磁质的磁化规律 —— 铁芯中的B由磁通计上的次级线圈测出 通过改变励磁电流，可得到对应的一组B和H的值 B ~ H的关系曲线 —— 磁化曲线

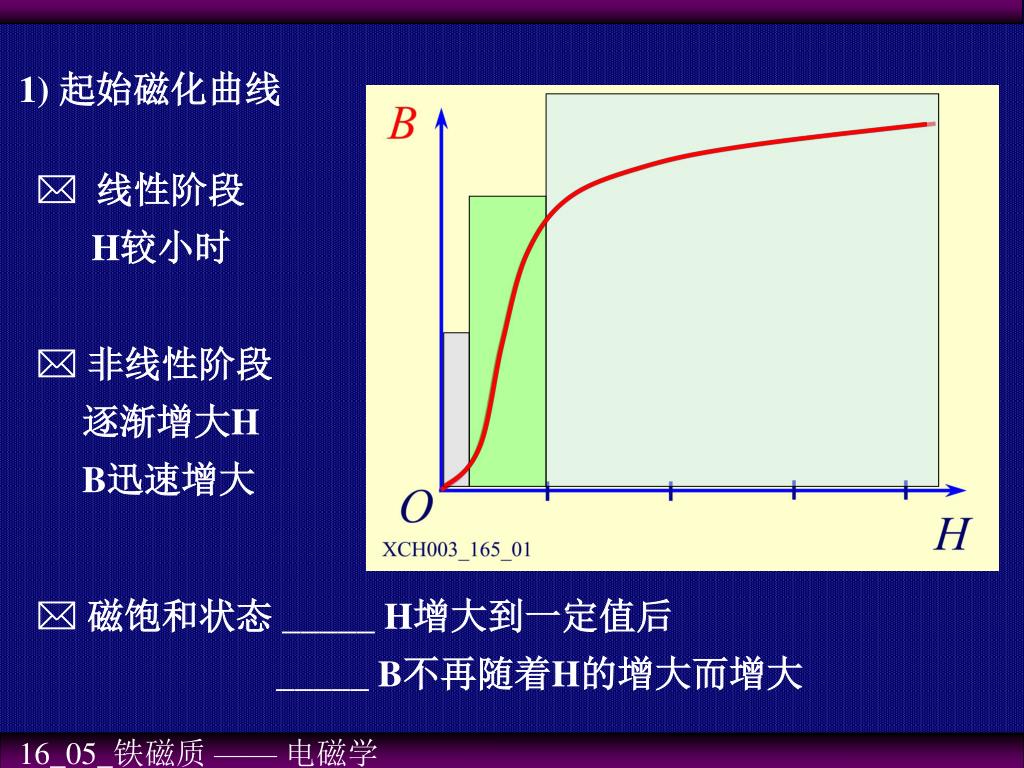

1) 起始磁化曲线 线性阶段 H较小时 非线性阶段 逐渐增大H B迅速增大 磁饱和状态 _____ H增大到一定值后 _____ B不再随着H的增大而增大
2) 磁滞曲线 —— 达到饱和后，缓慢减小H B不按原来的曲线减小 H=0时，B0，B＝Br ——剩磁 _____ ab —— 完全消除剩磁Br，必须 加反向磁场 B=0时，H＝－Hc ——铁磁质的矫顽力___ bc —— 反向磁场继续增加 铁磁质磁化达到反 向饱和 ____ cd
—— 反向磁场减小到零，同 样出现剩磁现象不断地正向 或反向缓慢改变磁场，磁化 曲线为一闭合曲线 ——磁滞回线 铁磁体在交变磁化磁场的作用下，它的形状随之改变 —— 磁致伸缩效应

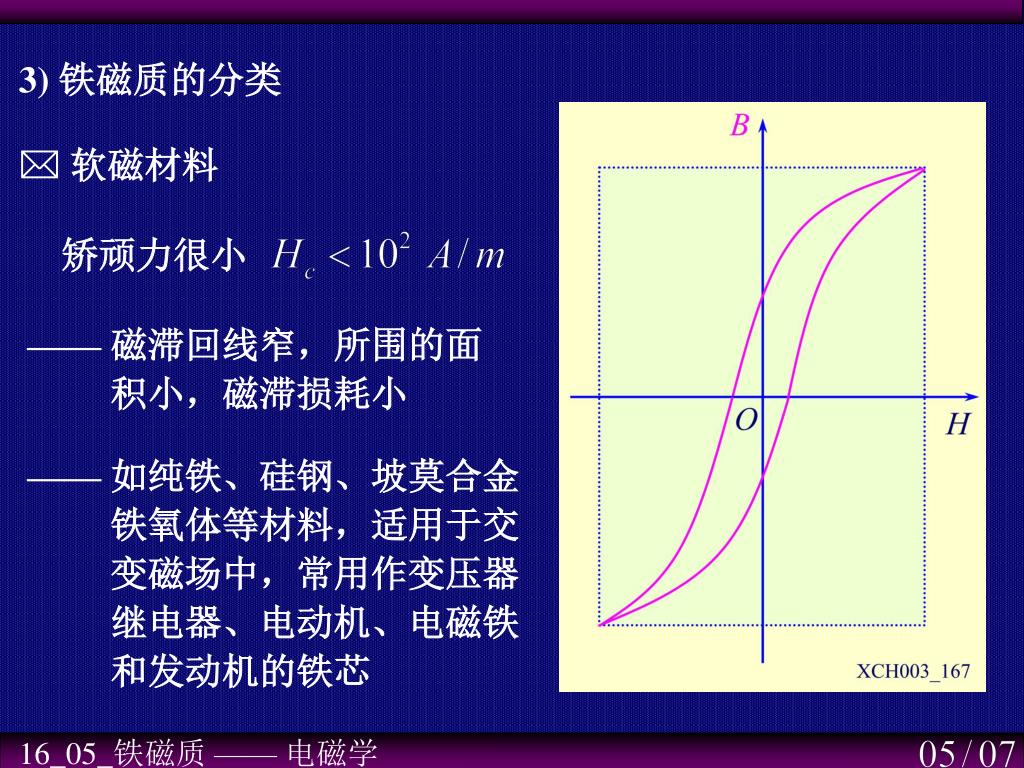

3) 铁磁质的分类 软磁材料 矫顽力很小 —— 磁滞回线窄，所围的面 积小，磁滞损耗小 —— 如纯铁、硅钢、坡莫合金 铁氧体等材料，适用于交 变磁场中，常用作变压器 继电器、电动机、电磁铁 和发动机的铁芯

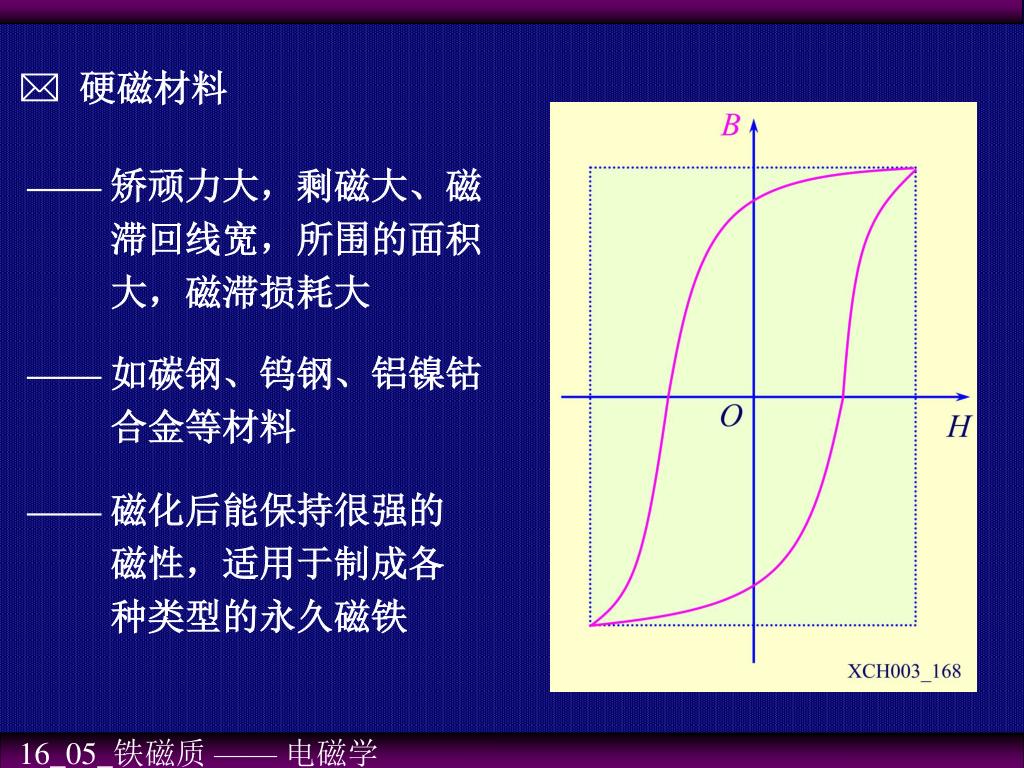

硬磁材料 —— 矫顽力大，剩磁大、磁 滞回线宽，所围的面积 大，磁滞损耗大 ——如碳钢、钨钢、铝镍钴 合金等材料 —— 磁化后能保持很强的 磁性，适用于制成各 种类型的永久磁铁

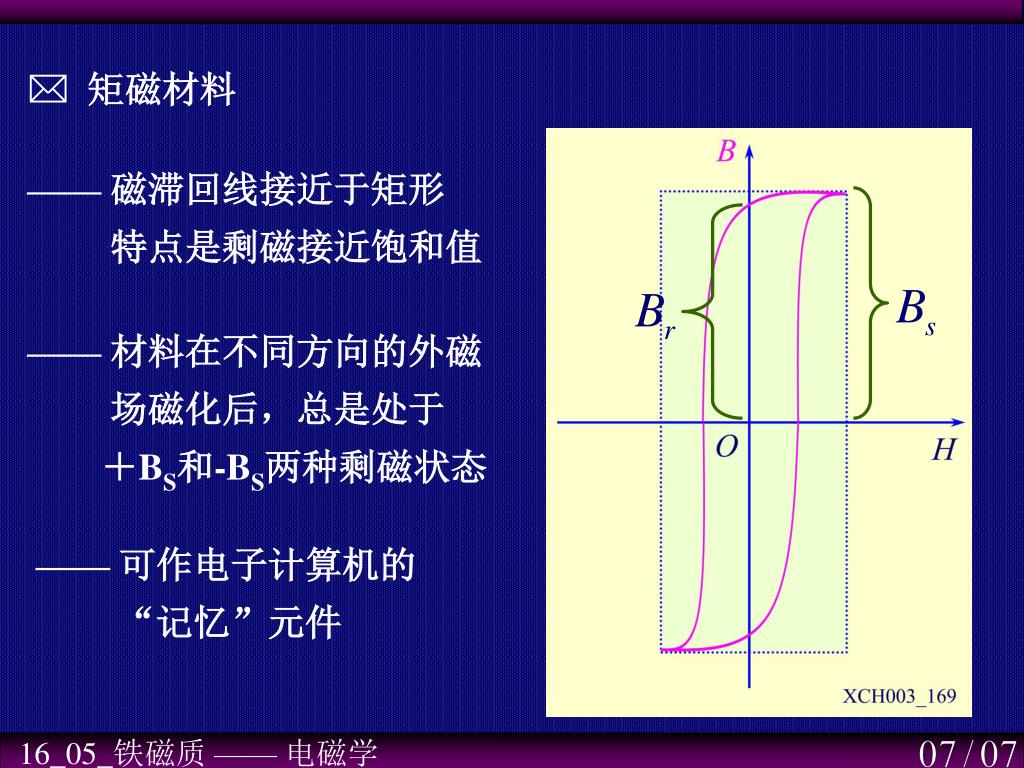

矩磁材料 —— 磁滞回线接近于矩形 特点是剩磁接近饱和值 —— 材料在不同方向的外磁 场磁化后，总是处于 ＋BS和-BS两种剩磁状态 —— 可作电子计算机的 “记忆”元件
