Materi

Pengenalan elektronika Dasar

Pertemuan ke II

Create: Defi Pujianto, S.Kom


Sifat dasar bahan semikonduktor

Sifat Dasar Bahan semikonduktor

  • PembahasanMateri :

  • Struktur atom

  • Struktur atom bahan semikonduktor

  • Struktur atom silikon dan germanium

  • Sifat Konduktor, isolator dan semikonduktor

  • pada pembuatan komponen elektronika

  • Sifat bahan semikonduktor murni

  • Arus pada semikonduktor

Create: Defi Pujianto, S.Kom


Teori atom

Teori Atom

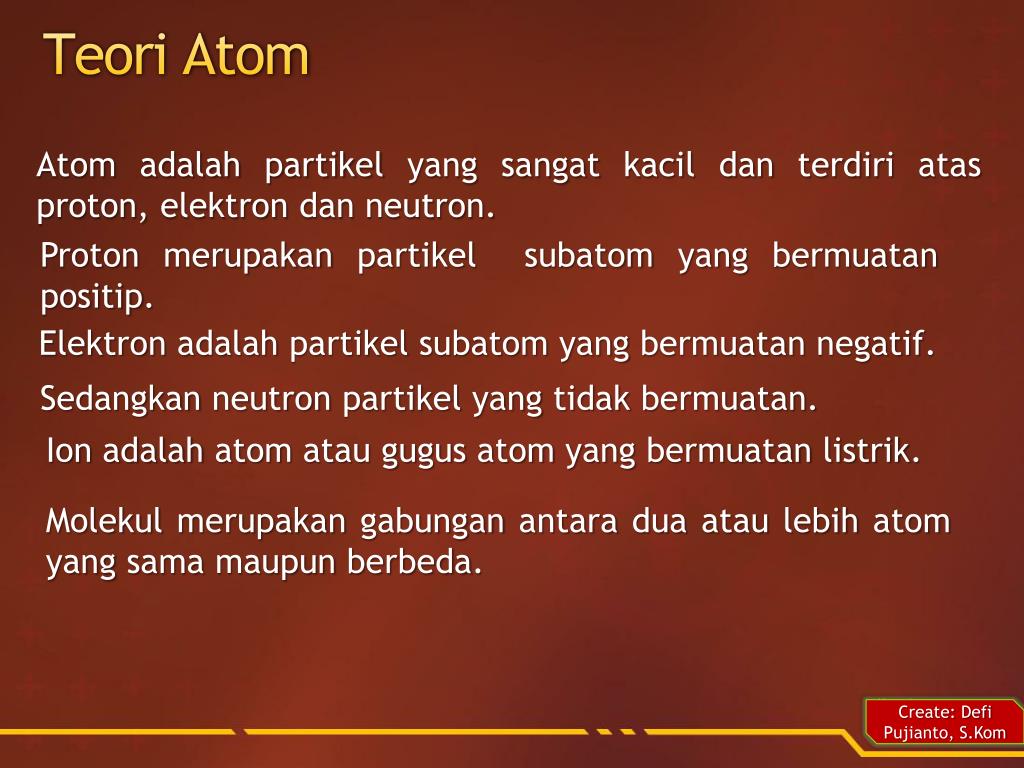

Atom adalah partikel yang sangat kacil dan terdiri atas proton, elektrondanneutron.

Proton merupakanpartikelsubatom yang bermuatanpositip.

Elektronadalahpartikelsubatom yang bermuatannegatif.

Sedangkan neutron partikel yang tidakbermuatan.

Ion adalah atom ataugugus atom yang bermuatanlistrik.

Molekulmerupakangabunganantaraduaataulebih atom yang samamaupunberbeda.

Create: Defi Pujianto, S.Kom


Lingkaran orbit elektron

Lingkaran Orbit Elektron

Q

P

O

Inti Atom

N

M

L

Maksimum Jumlah elektron-elektron :

K : 2

L : 8

M : 18

N : 18

O : 8

p : 2

Q : -

K

Create: Defi Pujianto, S.Kom


Struktur atom bahan semikonduktor

Struktur Atom Bahan semikonduktor

Elektron valensi adalah elektron-elektron yang terletak di kulit (orbit) terluar sebuah unsur.

Create: Defi Pujianto, S.Kom


Create defi pujianto s kom

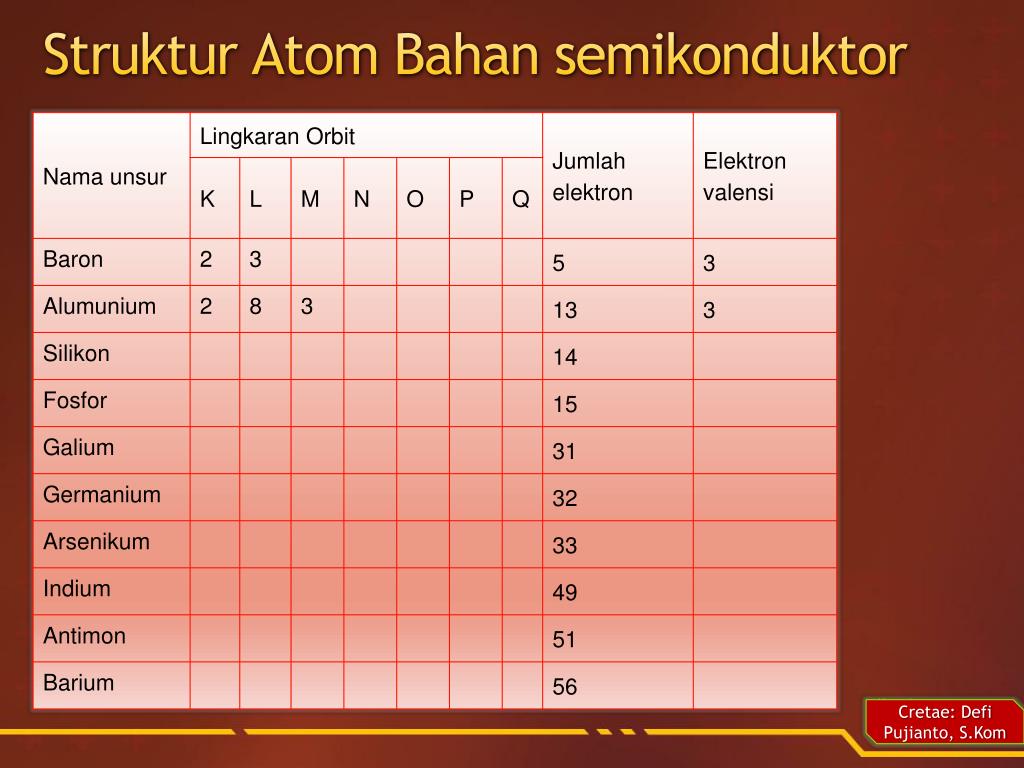

Struktur Atom Bahan semikonduktor

Cretae: Defi Pujianto, S.Kom


Struktur atom dan germanium

Struktur atom dan germanium

Silikon dan germanium adalah bahan semikonduktor yang paling bayak digunakan dalam pembuatan komponen elektronika.

K l m

+32

+14

K l m n

Silikon

Germanium

Tugas : Buat Struktur atom yang lain.

Create: Defi Pujianto, S.Kom


Sifat kondukt or isolator dan semikonduktor pada pembuatan komponen elektronika

Sifat Konduktor, isolator dan semikonduktor pada pembuatan komponen elektronika

  • Konduktor adalah bahan yang konduktivitasnya tinggi sehingga dapat mengaliri arus listrik dengan baik. Contoh : tembaga, seng alumuniu, baja. Dll

  • Isolator adalah bahan yang tidak dapat menghantarkan listrik karena konduktifitasnya sangar rendah. Semikonduktor konduktifitasnya di antara konduktor dan isolator.

  • Jalur energi dapat di bagi menjadi 3 :

  • Jalur valensi (valence band)

  • Penyebab terbentuknya jalur valensi ini adalah adanya ikatan atom yang membangun kristal

  • 2. Jalur konduksi (conduction band)

  • Jalur konduksi adalah tempat elektron-elektron dapat bergerak bebas karena pengaruh gaya tarik inti tidak diperhatikan lagi.

  • 3. Jalur larangan (forbiden band)

  • jalur pemisah antara jalur valensi dengan konduksi

Create: Defi Pujianto, S.Kom


Jalur energi pada konduktor isolator dan semikonduktor

Jalur energi pada konduktor, isolator dan semikonduktor

Jalur konduksi

Jalur konduksi

Jalur konduksi

eg

eg

Jalur Valensi

Jalur Valensi

Jalur Valensi

Konduktor

Semikonduktor

Isolator

Create: Defi Pujianto, S.Kom


Sifat bahan semikonduktor murni

Sifat bahan semikonduktor murni

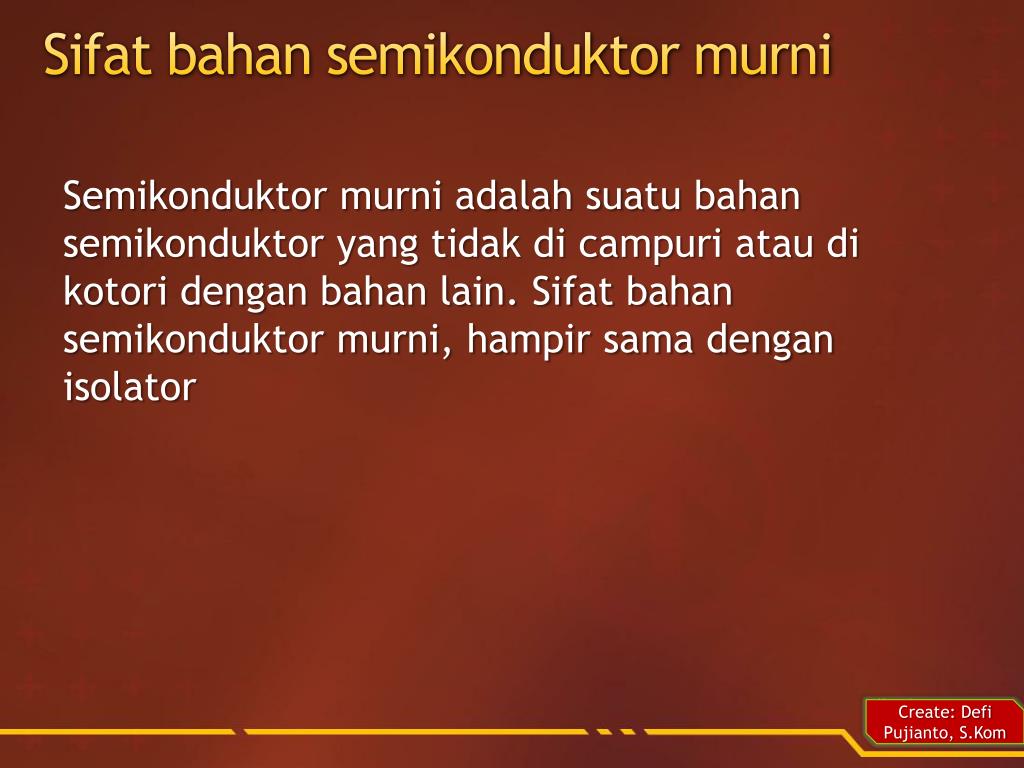

Semikonduktor murni adalah suatu bahan semikonduktor yang tidak di campuri atau di kotori dengan bahan lain. Sifat bahan semikonduktor murni, hampir sama dengan isolator

Create: Defi Pujianto, S.Kom


Arus pada semikonduktor

Arus Pada Semikonduktor

Pada semikonduktor dikenal dua macam arus, yaitu arus drift dan difusi.

Arus drift adalah arus yang ditimbulkan oleh mengalirnya muatan-muatan yang disebabkan oleh perbedaan potensial.

Arus difusi dalah arus yang tidak di sebabkan oleh adanya perbedaan tegangan, melainkan akibat gerakan random dari partikel-partikel bermuatan yang disebabkan oleh energi panas.

Create: Defi Pujianto, S.Kom


Create defi pujianto s kom

To be continew

To be continew
