Planungsseminar minergie p 2010

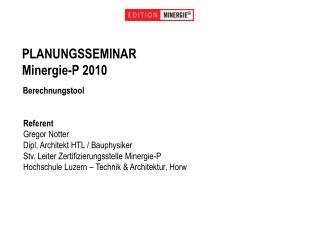

PLANUNGSSEMINARMinergie-P 2010

Berechnungstool

ReferentGregor NotterDipl. Architekt HTL / BauphysikerStv. Leiter Zertifizierungsstelle Minergie-PHochschule Luzern – Technik & Architektur, Horw


«...dass kleine Abweichungen von den Angaben im Dossier eine normale, ausführungsbedingte Realität sind und dass es wirklich völlig überflüssig ist, mich hier noch weiter mit ihrem überpingeligen, pedantischen und realitätsfernen Zertifizierungsterror zu plagen.»

Zitat eines aufgebrachten Antragstellers

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Zertifizierungsprozess

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Anforderungen der Zertifizierung Beispiel Wohnbauten (Neubau)

Primäranforderung  SIA 380/1Energiekennzahl  Antragsformular

Bei Luftheizung  Hilfs-BerechnungBestätigung Planer: Antragsformular Nachweis über AntragsformularMessung

Bestätigung Ausführung

Qh ≤ 60 % Qh,liEW ≤ 30 kWh/m2a

qh ≤ 10 W/m2Geräte A+ / ASommerlicher Wärmeschutzn50,st ≤ 0.6 h-1Baubestätigung

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Berechnung Primäranforderung (Neubau)

Optimierung Gebäudehülle

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Berechnung 380/1:2009 (Neubau)

Unter Berücksichtigung des Ausnutzungsgrads für Wärmegewinne ηg berechnet sich der Heizwärmebedarf mit Qh = Verluste – Gewinne •ηg

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Berechnung effektiver Heizwärmebedarf (gewichtet) (Neubau)

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Berechnung effektiver Heizwärmebedarf (gewichtet) (Neubau)

Optimierung Gebäudetechnik

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Endenergie nach Energieträgern (Heizungsfall) (Neubau)

Träger Wirkungsgrad Gewichtungsfaktor

eta od. JAZ g

Strom 1.00 2.00

Öl + Gas 0.85 1.00

WP-AUL 2.30 2.00

WP-Sonde 3.10 2.00

Holzfeuerung 0.75 0.70

Pelletfeuerung 0.85 0.70

Fernwärme * 1.00 0.60 * Definition s. Anwendungshilfe Pt. 5.9

Solarthermisch 1.00 0.00

ElektrizitätPV -1.00 2.00

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Gewichtete Endenergie 2010 (Neubau)

Grenzwert

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Gewichtete Endenergie 2010 (Beispiel MFH mit WP-Erdsonde) (Neubau)

Überschreitet Grenzwert

(2 / 3.1) x Heizwärmebedarf mit vth,eff

(2 / 2.7) x 20.8 kWh/m2

2 x 2.5 kWh/m2

2 x 1.5 kWh/m2

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Gewichtete Endenergie 2010 (Beispiel MFH mit Kombination Pellet und Solarthermisch)

"Gratisenergie Solar" 50% von 20.8 kWh/m2

Überschreitet Grenzwert

(0.7 / 0.85) x Heizwärmebedarf mit vth,eff

50% von (0.7 / 0.85) x 20.8 kWh/m2

2 x 2.5 kWh/m2

2 x 1.5 kWh/m2

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Voraussetzungen: Unterlagen Planung Pellet und Solarthermisch)

Architektur (A) Grundrisse, Schnitte & Fassadenpläne

A / Bauphysik (BP) Detaillösungen & Wärmebrücken

A / BP / GT Materialisierung (U-Werte)

A / BP / GT Fenstergrössen (U-Werte)

GT / Bauphysik SIA-380/1-Berechnung

Gebäudetechnik Lüftungskonzept

Gebäudetechnik (GT) Heizungskonzept

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Inhalt antrag
Inhalt Antrag Pellet und Solarthermisch)

  • Der komplette Antrag

  • Minergie-P-Antrag

  • Wärmeschutznachweis

  • Berechung der U-Werte

  • Haustechnik-Doku mit Schemas

  • Hilfsberechungen (Hilfsenergie etc.)

  • Datenblätter (Fenster, Rahmen, HLK)

  • Pläne (Umgebung, Grundrisse, Fassaden, Schnitte, Details)

  • Inhalt mit Checkliste: www.minergie.ch

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Checkliste
Checkliste Pellet und Solarthermisch)

PLANUNGSSEMINAR Minergie-P: Berechnungstool


M inergie p antrag
M Pellet und Solarthermisch)inergie-P-Antrag

  • Wichtig

  • 2-mal unterschrieben

  • alle Blätter ausgedruckt

  • Quervergleich mit 380/1

  • (weitere Infos folgen)

  • Minergie-P Antrag: www.minergie.ch

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Sia 380 1
SIA 380/1 Pellet und Solarthermisch)

  • Wichtig

  • Unterschrieben

  • Quervergleich mit Antrag

  • Tabelle 3 im Nachweis für Flächen-quervergleich (z.B. S=N) nutzen:

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Zertifizierte 380 1 programme
Zertifizierte 380/1 Pellet und Solarthermisch)-Programme

  • Zertifizierte 380/1-Programme:

  • www.energie.zh.ch Fachinfo, Vorschriften  SIA 380/1 «Thermische Energie ... »

  •  EDV-Programme für SIA 380/1  Zertifizierte Programme SIA 380/1:2009

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Luftdichtigkeitsmessung
Luftdichtigkeitsmessung Pellet und Solarthermisch)

  • Wichtig

  • Messverfahren B (absichtlich vorhandene Öffnungen und

    Durchlässe geschlossen und abgedichtet)

  • Zusammenfassung E1 und E2www.minergie.ch/download/Messanleitung_2007_Bericht.doc

  • www.minergie.ch  Minergie-P-Richtlinie für Luftdurchlässigkeitsmessungen bei Minergie-

  • und Minergie-P-Bauten

  • www.minergie.ch/download/Messanleitung_2007.pdf

PLANUNGSSEMINAR Minergie-P: Berechnungstool


U wert berechnung opak und transparent
U-Wert Berechnung opak und transparent Pellet und Solarthermisch)

  • Wichtig

  • Inhomogene Werte gemäss EN ISO 6946 mit oberem und unterem Wärmewiderstand

  • Fenster U-Werte aus Glas, Rahmen und Glasrandverbund

  • über 500 Baustoffkenndaten online:  www.sia.ch/d/download.cfm

     Tools  Baustoffkennwerte

PLANUNGSSEMINAR Minergie-P: Berechnungstool


W rmebr cken
Wärmebrücken Pellet und Solarthermisch)

  • Entweder aus Wärmebrückenkatalog auswählen ...

  • ... oder mit Programm berechnen

  • Wärmebrückencheckliste gibt eine gute Übersicht, ist aber zu ungenau.

  • Wärmebrückenkatalog Minergie-P  www.minergie.ch

    Wärmebrückenkatalog

     www.bfe.admin.ch

    Wärmebrücken-Checkliste (S. 1)

     www.endk.ch  Fachleute

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Hilfsberechungen b werte verschattungen
Hilfsberechungen: Pellet und Solarthermisch)b-Werte / Verschattungen

  • Verschattung und U-Werte gegen Erdreich / unbeheizt  mindestens die Werte der SIA 380/1 (vgl. SIA-Doku D0221) Möglichkeit der Berechnung

für Kontrolle:

http://re.jrc.ec.europa.eu/pvgis/

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Haustechnikschema l ftung
Haustechnikschema Pellet und Solarthermisch)– Lüftung

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Haustechnikschema heizung
Haustechnikschema Pellet und Solarthermisch)– Heizung

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Hilfsberechnungen
Hilfsberechnungen Pellet und Solarthermisch)

  • Vorhanden sein müssen:

  • Hilfsenergie von Pumpen, Warmhaltebänder, etc.(ist bei Minergie nicht nötig!) vgl. Wegleitung Version 11, Seite 12

  • Jahresarbeitszahlen (WPesti) http://www.endk.ch/hilfsmittel.html Summenhäufigkeiten etc.

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Datenbl tter
Datenblätter Pellet und Solarthermisch)

  • Vorhanden sein müssen:

  • Glas und Rahmentypen mit zertifizierten Werten

  • Haustechnikkomponenten (wenn zertifiziert, Zertifikat beilegen)

  • Dämmstoffe, wenn nicht in der SIA Datenbankhttp://www.sia.ch/d/download.cfm

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Pl ne situation
Pläne Pellet und Solarthermisch)– Situation

Inklusive Umgebung

oder:

http://map.search.ch/

http://maps.google.ch/

Gis-Daten des jeweiligen Kantons

Quelle: BE-005-P

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Pl ne grundrisse
Pläne Pellet und Solarthermisch)– Grundrisse

Grundrisse mindestens 1:100  Fenstervermassung

Quelle: LU-004-P

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Pl ne grundrissbearbeitung
Pläne – Grundrissbearbeitung Pellet und Solarthermisch)

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Pl ne fassaden
Pläne – Fassaden Pellet und Solarthermisch)

Fassade mindestens 1:100  Fenster nummerieren

Quelle: LU-004-P

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Pl ne fassadenbearbeitung
Pläne – Fassadenbearbeitung Pellet und Solarthermisch)

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Pl ne details
Pläne – Details Pellet und Solarthermisch)

Bezeichnung der Konstruktionen  Massstab: 1:10

Quelle: BE-005-P

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Kompletten minergie p antrag senden an
Kompletten Minergie-P-Antrag senden an: Pellet und Solarthermisch)

  • Kantonale Energiefachstelle des Gebäudestandortes

  • www.minergie.ch

  • Kontakt

  •  Liste der kantonalen Energiefachstellen

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Nutzungsantrag Aufbau – Version 11 Pellet und Solarthermisch)

Register Antrag

Register Eingaben

Register Sommer

Register Lüftung

Register Erzeugung

Register Nachweis

Eingaben von spezifischen Daten

Übersicht der Resultate

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Bedeutung der Farben Pellet und Solarthermisch)

Gelb Eingabe erforderlich

Hellgelb Eingabe möglich

Hellblau mit diesem Wert wird weitergerechnet

Drop-Down beachten!

Kommentar!

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Register Antrag: oben Pellet und Solarthermisch)

Kanton auswählen

Adressen komplett (inkl. Rechnungsadresse)

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Register Antrag: unten Pellet und Solarthermisch)

Klimastation auswählen

anwählen

unterschreiben

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Exkurs 380/1 Pellet und Solarthermisch)

aus der 380/1

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Register Eingabe: oben, Heizung Pellet und Solarthermisch)

Anzahl Zonen (vgl. Zeile E3)autom. ab V11a

aus 380/1

<10 W/m²

Haustechnikkonzept (vgl. Schema)

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Register Eingabe: Mitte, Lüftung Pellet und Solarthermisch)

Gemäss Lüftungskonzept (vgl. Schema)

gemäss Situationsplan

Hilfs-berechnungen

vth,eff (! zuerst Register Lüftung fertig ausfüllen)

aus 380/1 (mit vth,eff und Höhenkorrektur)

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Register Eingabe: unten, Zusatzanforderungen Pellet und Solarthermisch)

Selbstdeklaration Antragssteller

Luftdichtigkeits-messung

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Register Sommerlicher Wärmeschutz Pellet und Solarthermisch)

  • Variante 1: Globalbeurteilung von Standardfällen

  • Es wird deklariert, ob in den Räumen einer Zone

  • bestimmte Kriterien eingehalten sind.

In Abweichung zum Formular 10/11 muss bei einem Gebäude mit freier Kühlung (z.B. über Sonde, Grundwasser usw.) der Nachweis Variante 1 bis 3 nicht erbracht werden (Hilfsenergien berücksichtigen – z.B. Förderpumpen). Kantonale Vorschriften, bzw. SIA 382/1 muss aber eingehalten sein!

Variante 2: Externer Nachweis gem. SIA 382/1

Kriterien Sonnenschutz, Wärmespeicherfähigkeit

und interne Wärmelasten/Fensterlüftung.

Variante 3: Berechnung mit SIA-Tool

Klimatisierung

Nachweis der sommerlichen Raumlufttemperaturen

oder Berechnung des Energiebedarfs für Kühlung

SIA Tool unter www.energycodes.ch downloaden

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Beispiel aus Variante 1 Pellet und Solarthermisch)

Fall 1:

1 Fassade, Betondecke (>80% frei)

 n.a. oder ...

Bedingung:

Glasanteil <70%

 ja oder nein

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Register Lüftung Pellet und Solarthermisch)

Gemäss Lüftungskonzept (vgl. Schema)

Prüfzertifikat/Geräteunterlagenwww.deklariert.ch

vth,eff in die 380/1 einsetzen

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Gemäss Heizungs- und Warmwasserkonzept Pellet und Solarthermisch)(vgl. Schema)

Register Produktion (1): je Erzeuger

Geräteunterlagen

zusätzliche Berechnungen z.B. WPesti, Polysun

Total je H und WW immer 100%

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Gemäss Heizungs- und Warmwasserkonzept Pellet und Solarthermisch)(vgl. Schema)

Register Produktion (2): je Erzeuger

Geräteunterlagen

zusätzliche Berechnungen z.B. WPesti, Polysun

PLANUNGSSEMINAR Minergie-P: Berechnungstool

53


Register Resultate: oben Pellet und Solarthermisch)

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Register Resultate: unten Pellet und Solarthermisch)

Anforderungen erfüllt

Unterschreiben

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Vorgehen Minergie und Minergie-P Pellet und Solarthermisch)

Berechnung 380/1 Primäranforderung

Nachweisformular: Lüftungskonzept Thermisch effektiv wirksamer AUL-Volumenstrom

Ergänzung: 380/1 („2. Durchgang“) Effektiver Heizwärmebedarf

Ergänzung: Effektiver Heizwärmebedarf Mit Erzeugung: Energiekennzahl

PLANUNGSSEMINAR Minergie-P: Berechnungstool


Fragen
Fragen Pellet und Solarthermisch)

PLANUNGSSEMINAR Minergie-P: Berechnungstool


ad
