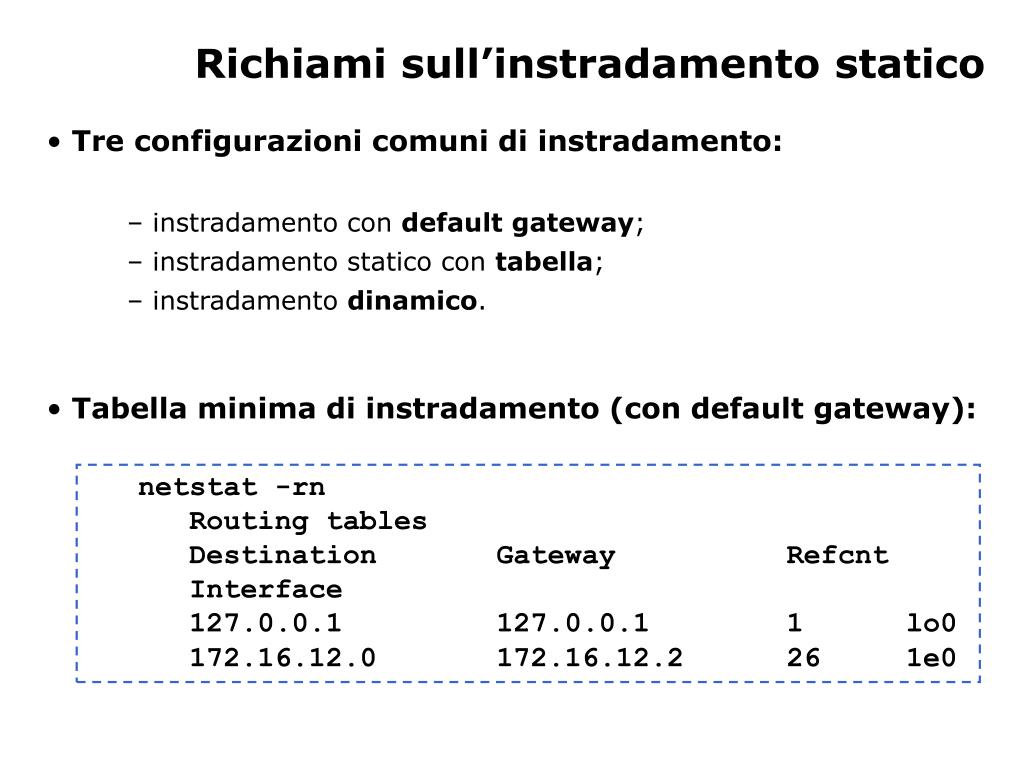

  1. Richiami sull’instradamento statico • Tre configurazioni comuni di instradamento: • instradamento con default gateway; • instradamento statico con tabella; • instradamento dinamico. • Tabella minima di instradamento (con default gateway): • netstat -rn • Routing tables • Destination Gateway Refcnt Interface • 127.0.0.1 127.0.0.1 1 lo0 • 172.16.12.0 172.16.12.2 26 1e0

  2. Creazione tabella di instradamento statico • Per raggiungere gli host remoti, devono essere aggiunte delle rotte alla tabella di instradamento. • Comandoroute add: • #route add 207.25.98.0 172.16.12.1 1 • #route add 192.0.2.32/27 somegateway • route [-fnvq] add | delete [-net | -host] destination gateway [args] • route [-fnvq] change | get [-net | -host] destination gateway [args] Osservazioni: • la destinazione è la rete o l’host di destinazione; • il gateway intermedio costituisce l’hop successivo attraverso il quale i pacchetti vengono instradati.

  3. Esempio • Aggiungiamo un route di default su “arachide” attraverso il gateway “mandorla”: • # route -n add default 172.16.12.1 1 • Proviamo a eseguire il ping verso un altro host locale connesso a “noce”.

  4. Redirezione ICMP • % ping 172.16.1.2 • PING 172.16.1.2: 56 data bytes • ICMP Host redirect from gateway mandorla.fruttasecca.com (172.16.12.1) • to noce.fruttasecca.com (172.16.12.3) for filbert.nuts.com (172.16.1.2) • 64 bytes from filbert.fruttasecca.com (172.16.1.2): icmp_seq=1. time=30. ms • ^C • ----172.16.1.2 PING Statistics---- • 1 packets transmitted, 1 packets received, 0% packet loss • round-trip (ms) min/avg/max = 30/30/30

  5. Instradamento statico • La redirezione ICMP funziona bene solo per alcuni vecchi modelli con funzioni di instradamento limitate. • Per evitare la redirezione si possono installare rotte specifiche per ogni sottorete usando singole istruzioni di route. # route -n add 172.16.1.0 172.16.12.3 1 add net 172.16.1.0: gateway 172.16.12.3 # route -n add 172.16.6.0 172.16.12.3 1 add net 172.16.6.0: gateway 172.16.12.3 # route -n add 172.16.3.0 172.16.12.3 1 add net 172.16.3.0: gateway 172.16.12.3 # route -n add 172.16.9.0 172.16.12.3 1 add net 172.16.9.0: gateway 172.16.12.3

  6. FINE Installazione di rotte statiche all’avvio • Si possono aggiungere le rotte a un file d’avvio. • In Unix il file è denominato /etc/init.d/inetinit: • route -n add default 172.16.12.1 1 > /dev/console • route -n add 172.16.1.0 172.16.12.3 1 > /dev/console • route -n add 172.16.6.0 172.16.12.3 1 > /dev/console • In Linux, il file è denominato /etc/rc.d/rc.local.
