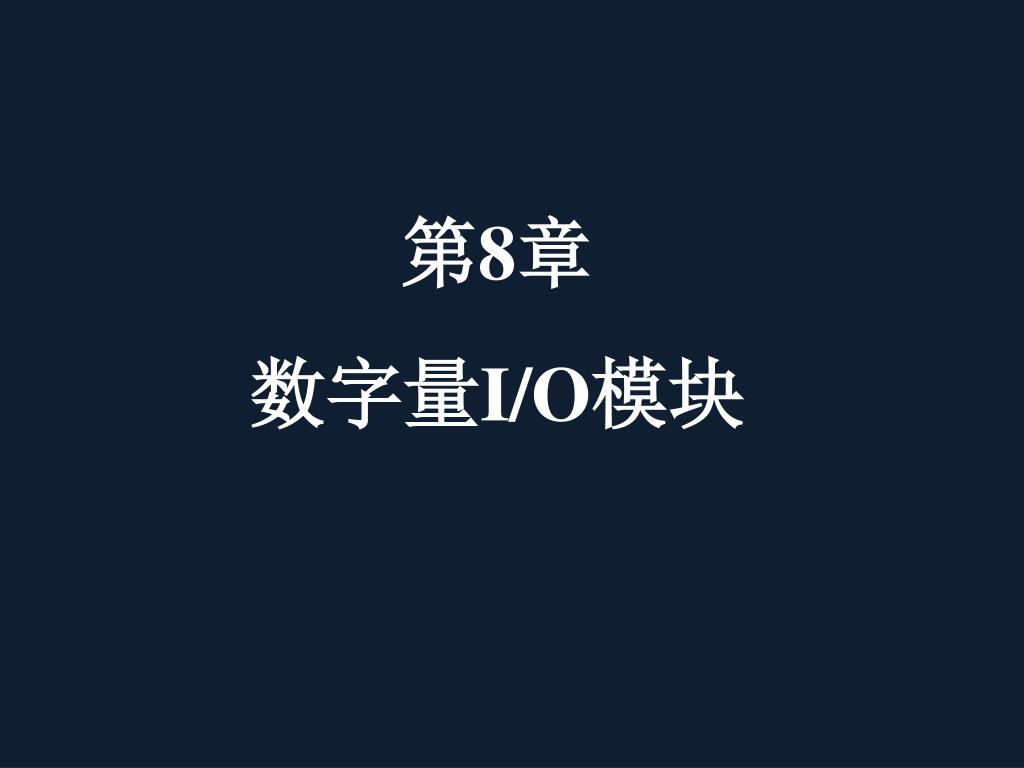

第 8 章 数字量 I/O 模块

Loading in 2 Seconds...

play fullscreen
1 / 54

第 8 章 数字量 I/O 模块 - PowerPoint PPT Presentation


  • 116 Views
  • Uploaded on

第 8 章 数字量 I/O 模块. 8.1 数字量 I/O 端口概述. F2407 系列有 41 个通用、双向的数字量 I/O ( GPIO )引脚,其中大多数都是基本功能和一般 I/O 复用引脚。. 9 个 16 位控制寄存器:设置专用 I/O 和复用 I/O 引脚的功能。. · I/O 端口复用控制寄存器( MCRx ) · 数据和方向控制寄存器( PxDATDIR ). 控制寄存器. I/O 端口复用控制寄存器( MCRx ) :选择 I/O 端口作为基本功能方式还是一般 I/O 引脚功能。.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about ' 第 8 章 数字量 I/O 模块' - nowles


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
8 1 i o

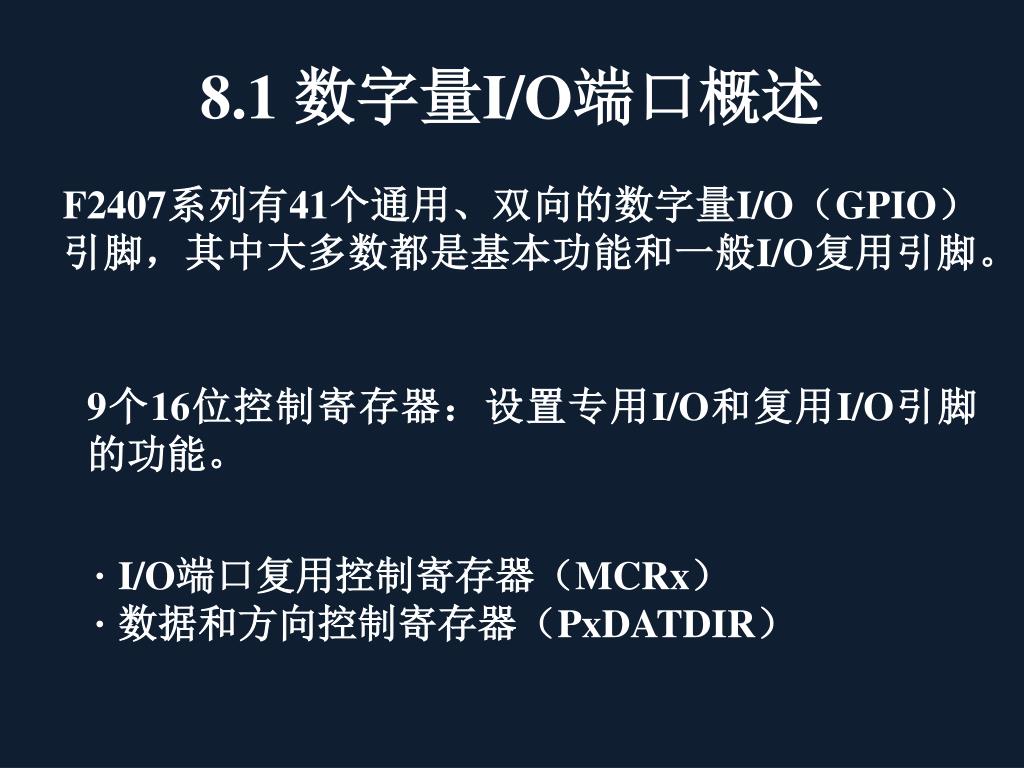

8.1 数字量I/O端口概述

F2407系列有41个通用、双向的数字量I/O(GPIO)引脚,其中大多数都是基本功能和一般I/O复用引脚。

9个16位控制寄存器:设置专用I/O和复用I/O引脚的功能。

· I/O端口复用控制寄存器(MCRx)

· 数据和方向控制寄存器(PxDATDIR)

slide3

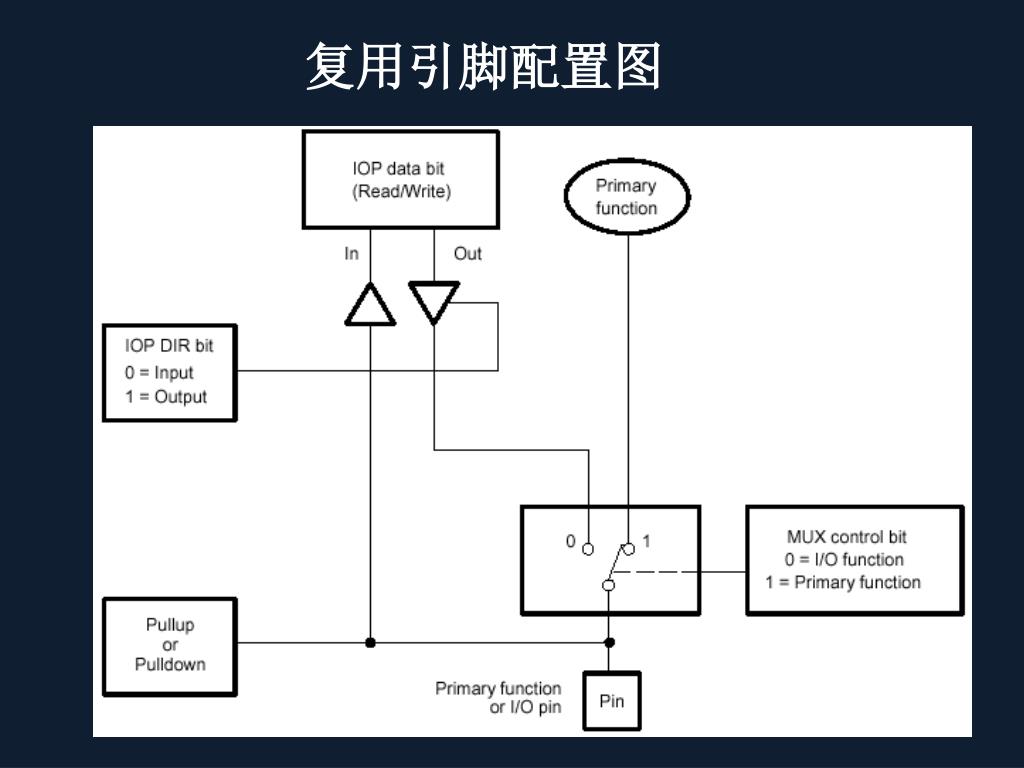

控制寄存器

I/O端口复用控制寄存器(MCRx) :选择I/O端口作为基本功能方式还是一般I/O引脚功能。

数据和方向控制寄存器(PxDATDIR): 当I/O端口用作一般I/O引脚功能时,用数据和方向控制寄存器可控制数据和双向I/O引脚的数据方向。

8 2 i o
8.2 数字量I/O端口寄存器

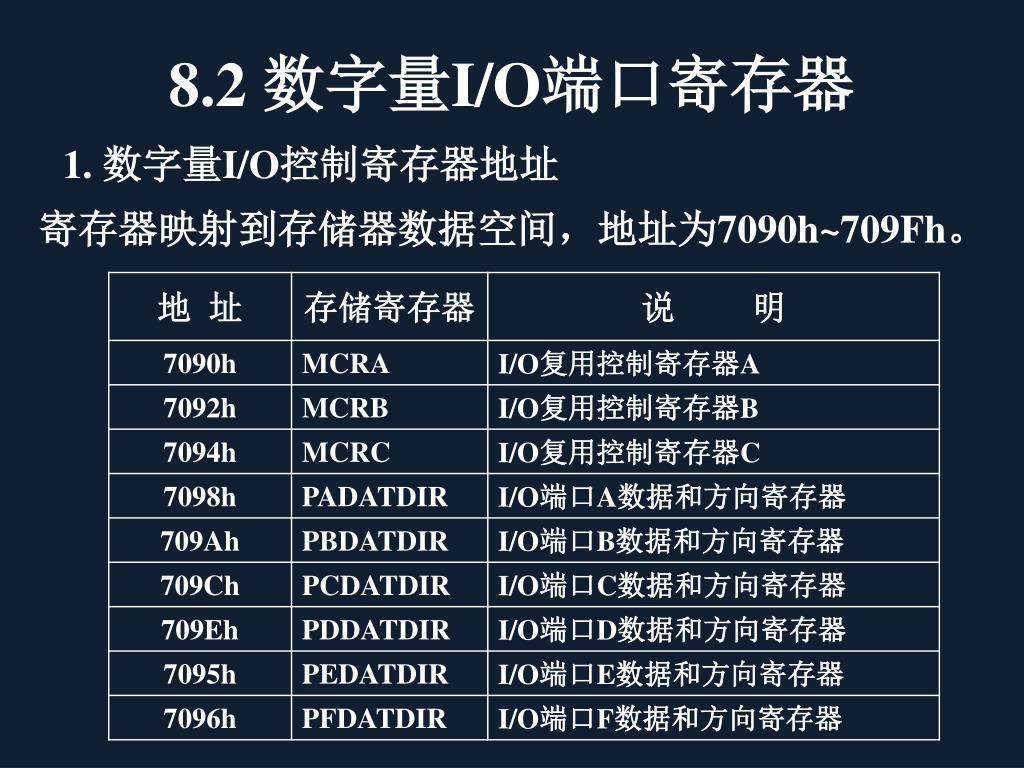

1. 数字量I/O控制寄存器地址

寄存器映射到存储器数据空间,地址为7090h~709Fh。

8 2 1 i o
8.2.1 I/O端口复用输出控制寄存器

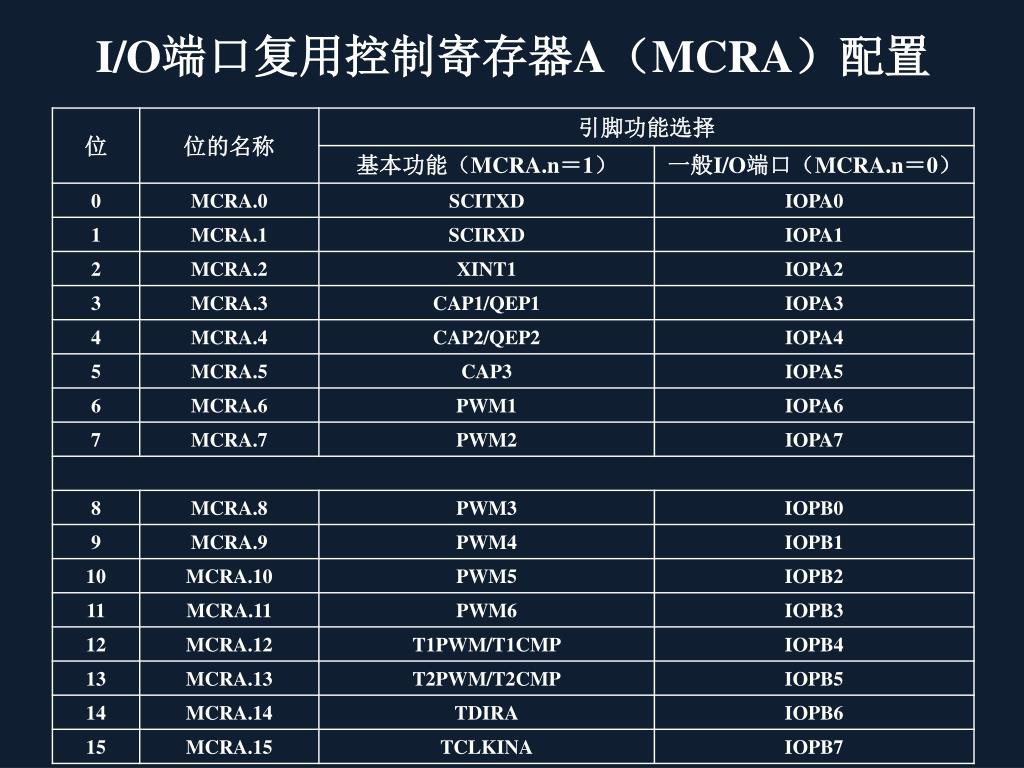

1.I/O端口复用控制寄存器A(MCRA)

地址7090h

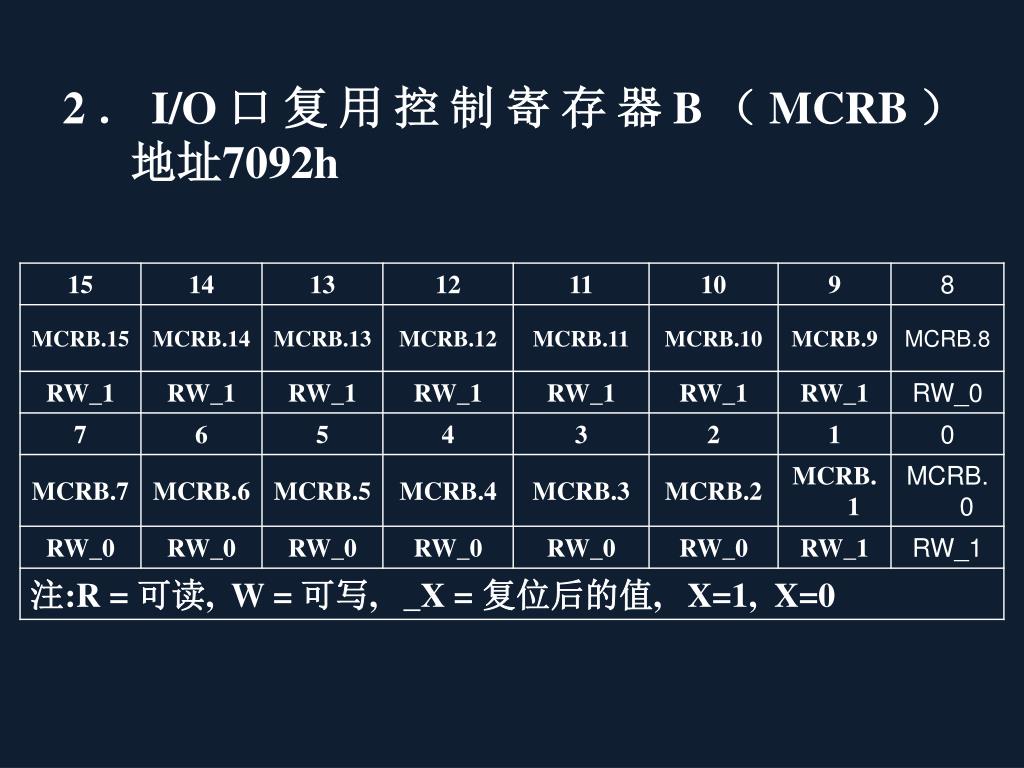

slide10

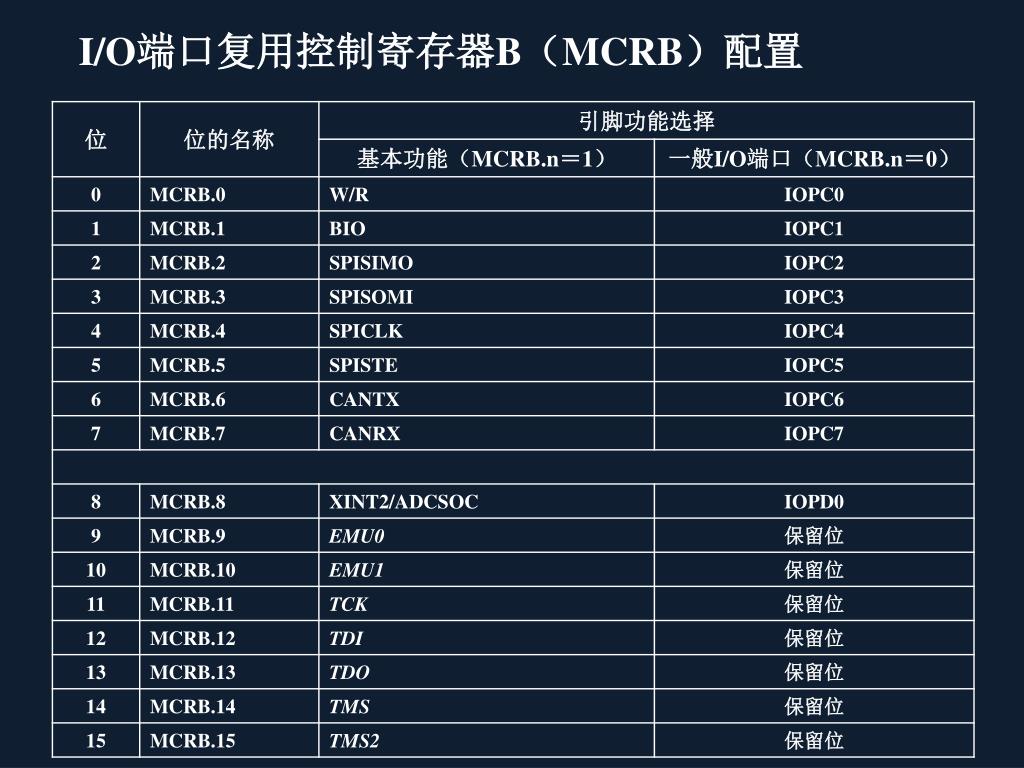

注意:
  • 斜体表示的位必须配置成1,这几个引脚是系统的专用引脚,用作与硬件仿真器接口(JTAG)相连,实现DSP的在线仿真功能。对以上的任一位写0将会引起不可预测的结果。
  • 寄存器单元中保留的位是无效的,读时为0,写对它无影响。

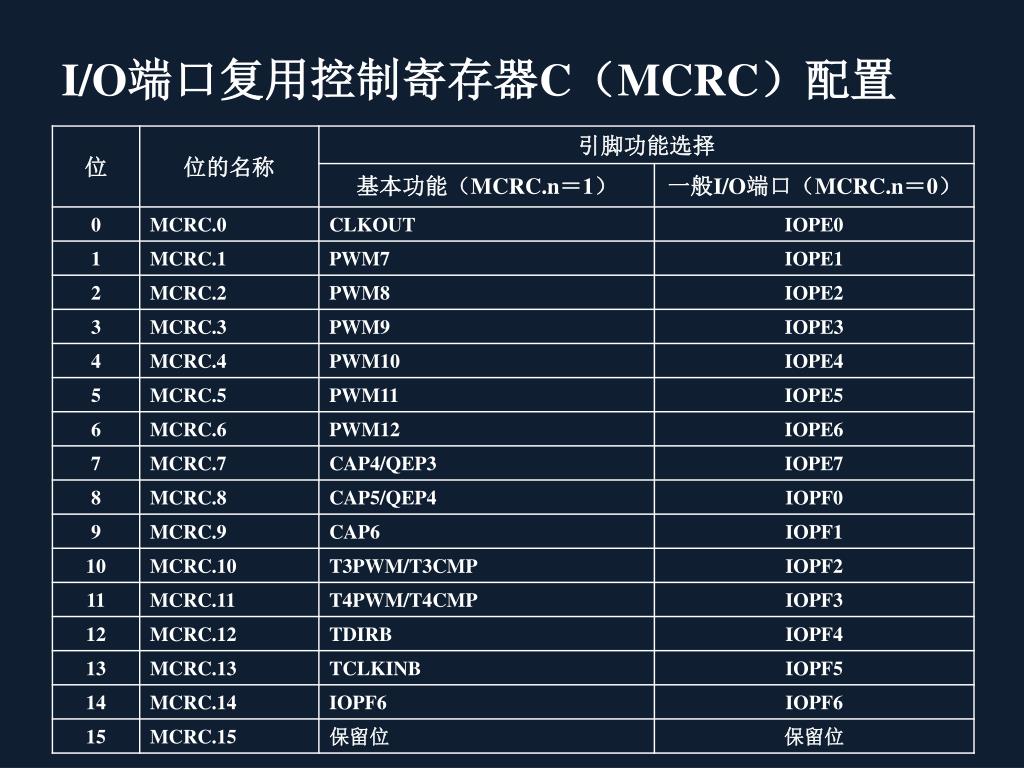

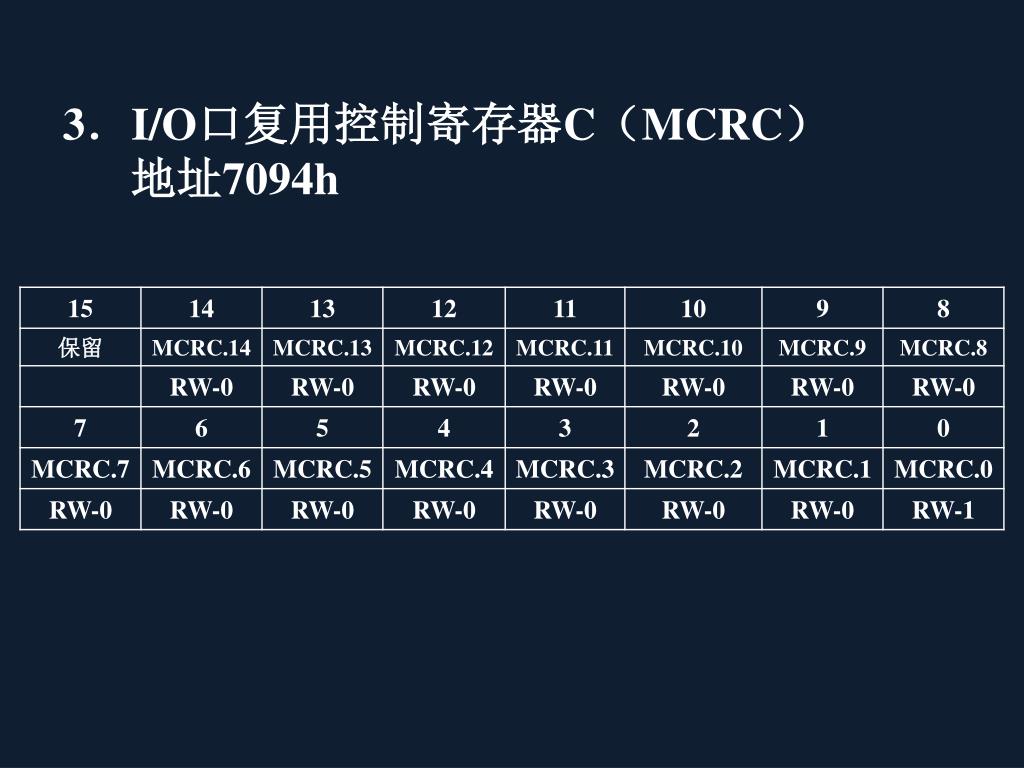

8 2 2 i o
8.2.2 I/O端口数据和方向寄存器

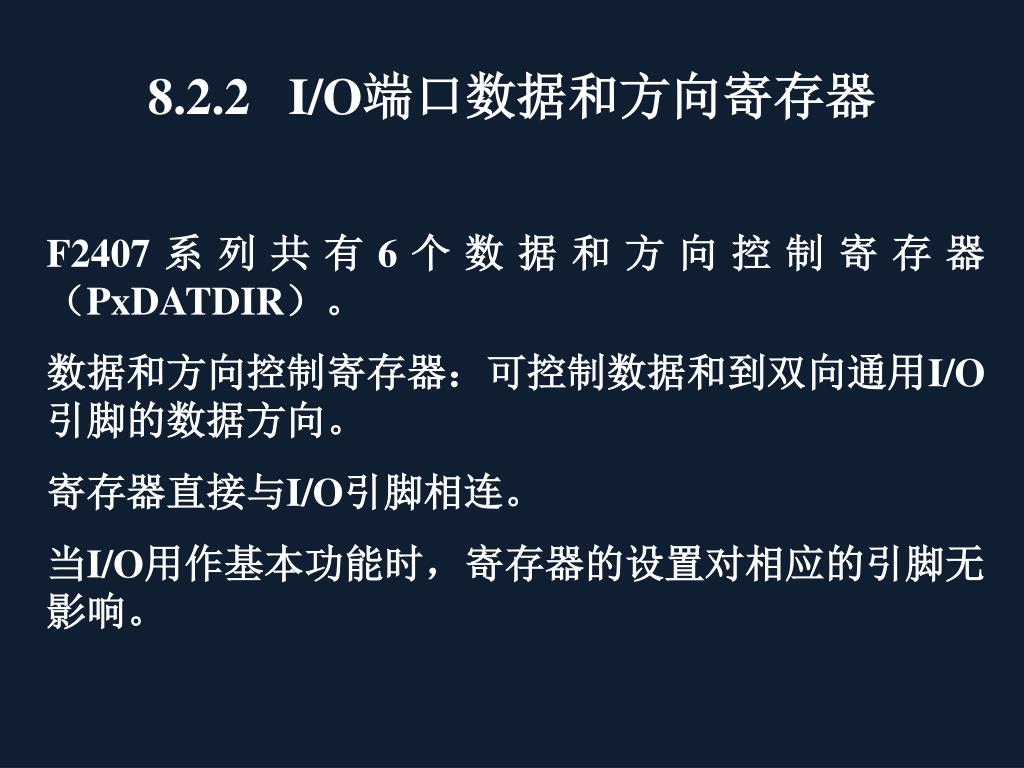

F2407系列共有6个数据和方向控制寄存器(PxDATDIR)。

数据和方向控制寄存器:可控制数据和到双向通用I/O引脚的数据方向。

寄存器直接与I/O引脚相连。

当I/O用作基本功能时,寄存器的设置对相应的引脚无影响。

1 a padatdir 7098h
1.端口A数据和方向控制寄存器(PADATDIR)――地址7098h1.端口A数据和方向控制寄存器(PADATDIR)――地址7098h
slide15

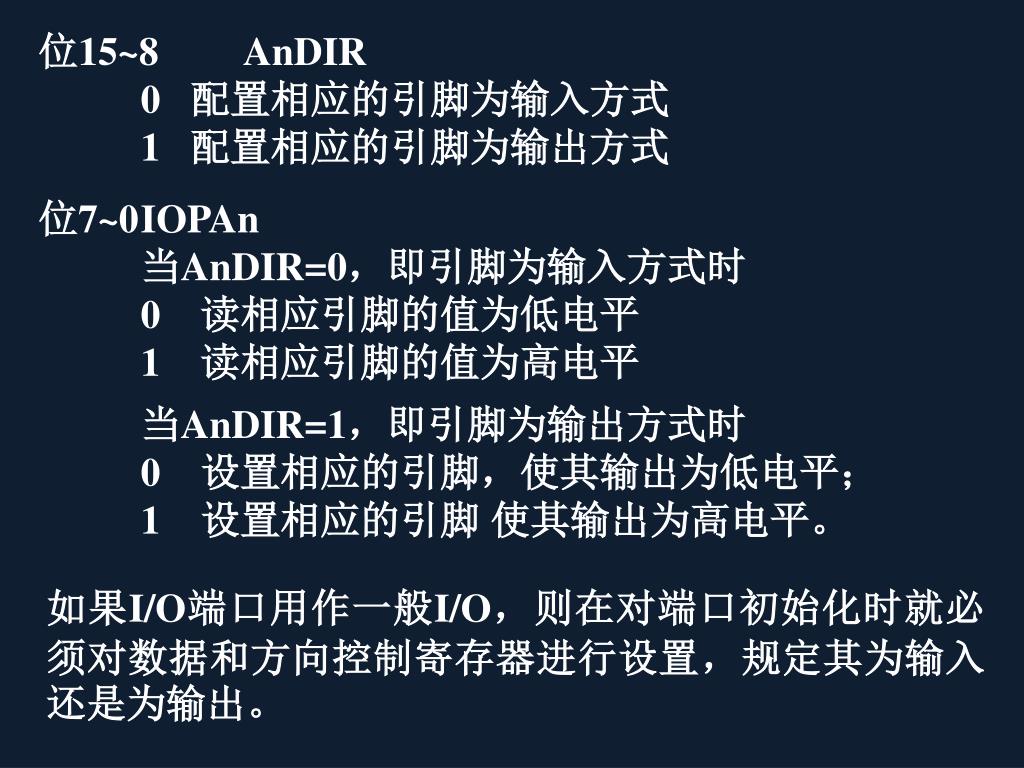

位15~8 AnDIR

0 配置相应的引脚为输入方式

1 配置相应的引脚为输出方式

位7~0 IOPAn

当AnDIR=0,即引脚为输入方式时

0 读相应引脚的值为低电平

1 读相应引脚的值为高电平

当AnDIR=1,即引脚为输出方式时

0 设置相应的引脚,使其输出为低电平;

1 设置相应的引脚 使其输出为高电平。

如果I/O端口用作一般I/O,则在对端口初始化时就必须对数据和方向控制寄存器进行设置,规定其为输入还是为输出。

2 b pbdatdir 709ah
2.端口B数据和方向控制寄存器(PBDATDIR)――地址709Ah2.端口B数据和方向控制寄存器(PBDATDIR)――地址709Ah
3 c pcdatdir 709ch

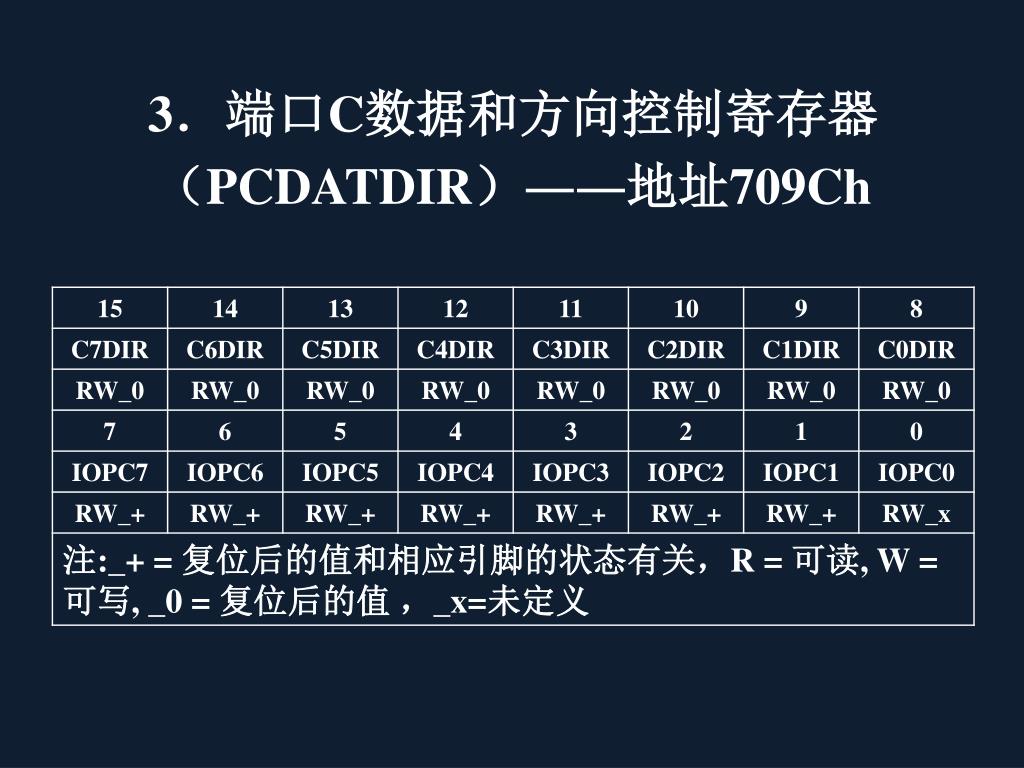

3.端口C数据和方向控制寄存器(PCDATDIR)――地址709Ch3.端口C数据和方向控制寄存器(PCDATDIR)――地址709Ch
4 d pddatdir 709eh

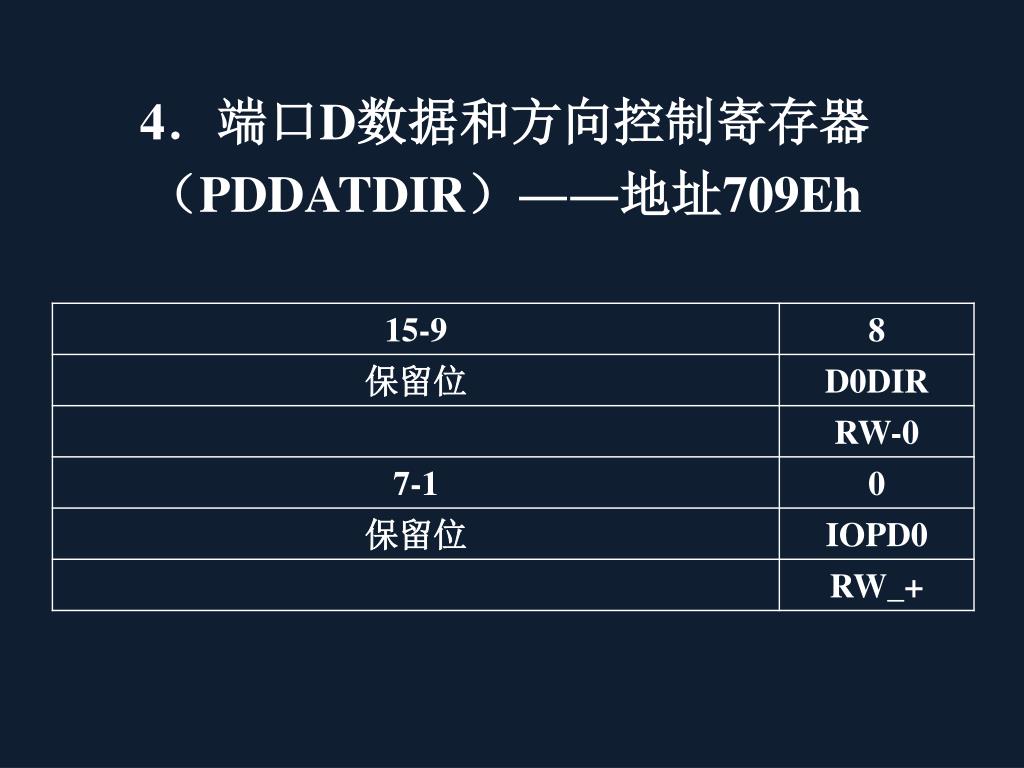

4.端口D数据和方向控制寄存器(PDDATDIR)――地址709Eh4.端口D数据和方向控制寄存器(PDDATDIR)――地址709Eh

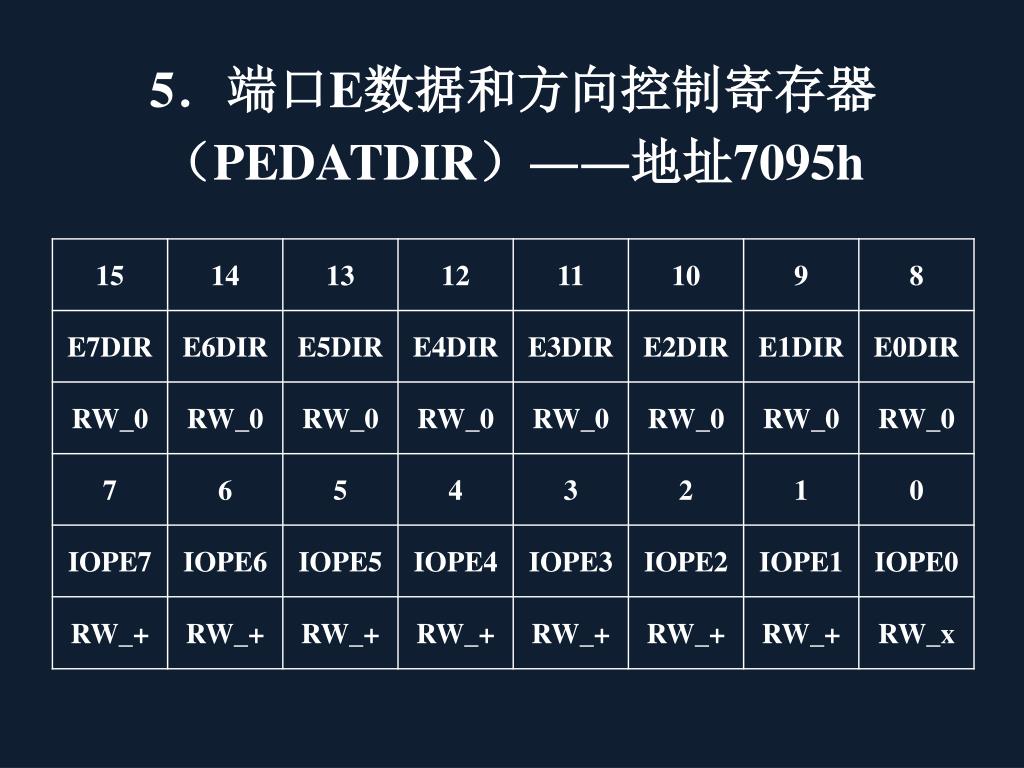

5 e pedatdir 7095h
5.端口E数据和方向控制寄存器(PEDATDIR)――地址7095h5.端口E数据和方向控制寄存器(PEDATDIR)――地址7095h

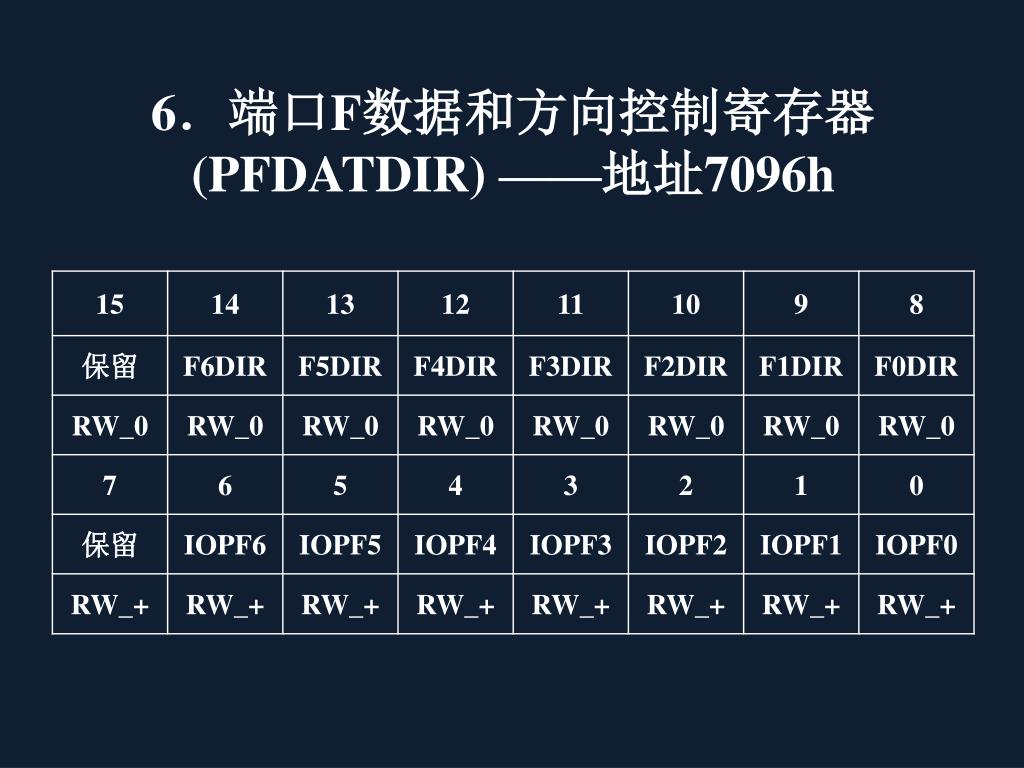

8 3 i o
8.3 I/O端口应用

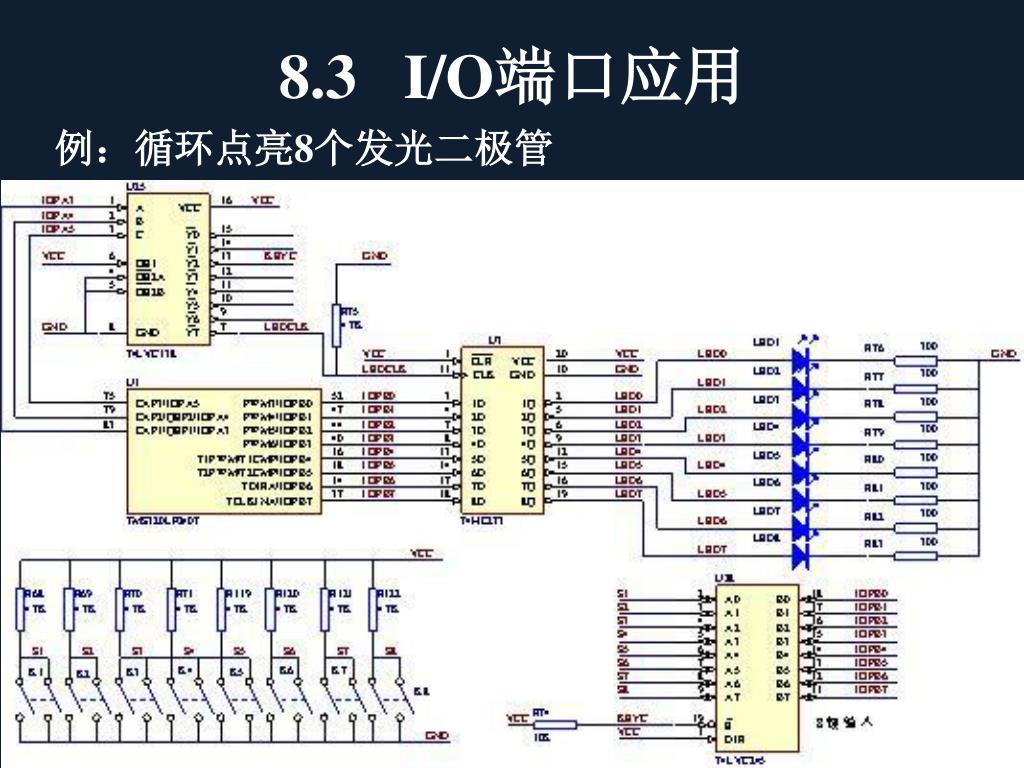

例:循环点亮8个发光二极管

slide22

工作原理

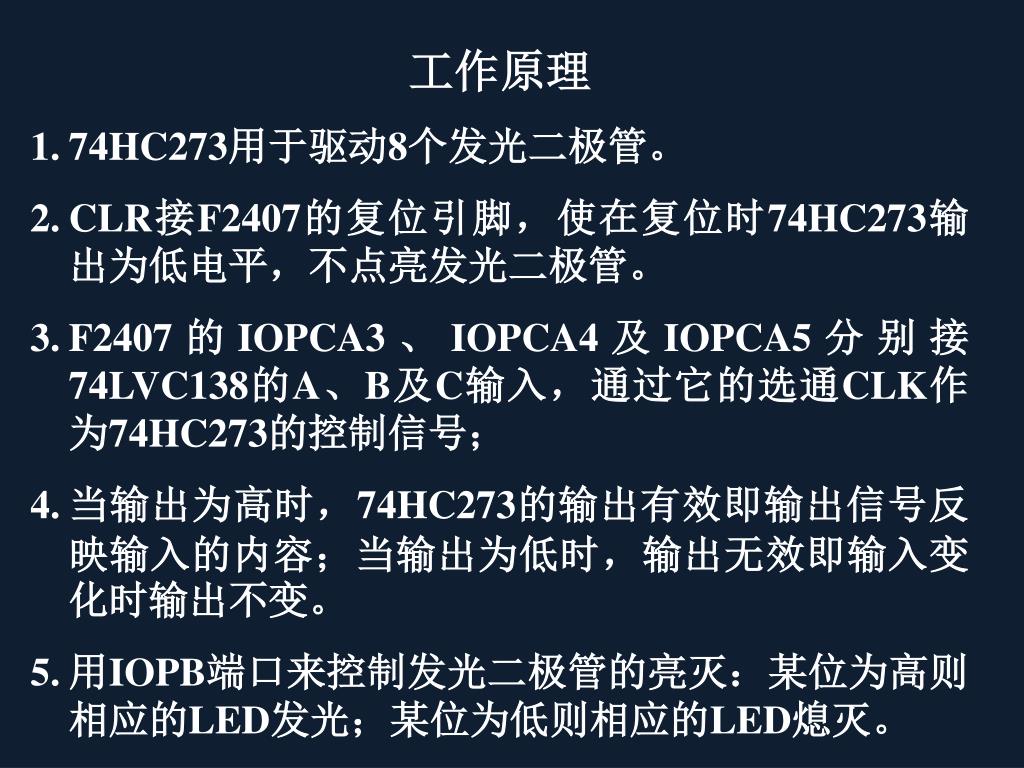

  • 74HC273用于驱动8个发光二极管。
  • CLR接F2407的复位引脚,使在复位时74HC273输出为低电平,不点亮发光二极管。
  • F2407的IOPCA3、IOPCA4及IOPCA5分别接74LVC138的A、B及C输入,通过它的选通CLK作为74HC273的控制信号;
  • 当输出为高时,74HC273的输出有效即输出信号反映输入的内容;当输出为低时,输出无效即输入变化时输出不变。
  • 用IOPB端口来控制发光二极管的亮灭:某位为高则相应的LED发光;某位为低则相应的LED熄灭。
slide23

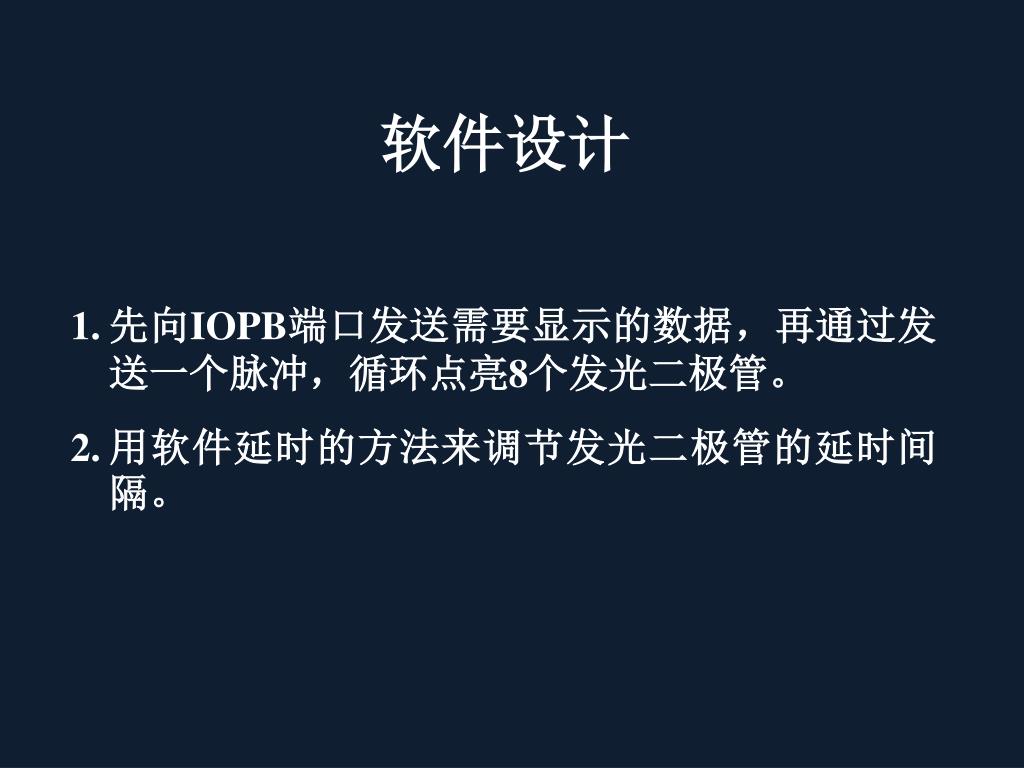

软件设计
  • 先向IOPB端口发送需要显示的数据,再通过发送一个脉冲,循环点亮8个发光二极管。
  • 用软件延时的方法来调节发光二极管的延时间隔。
slide24

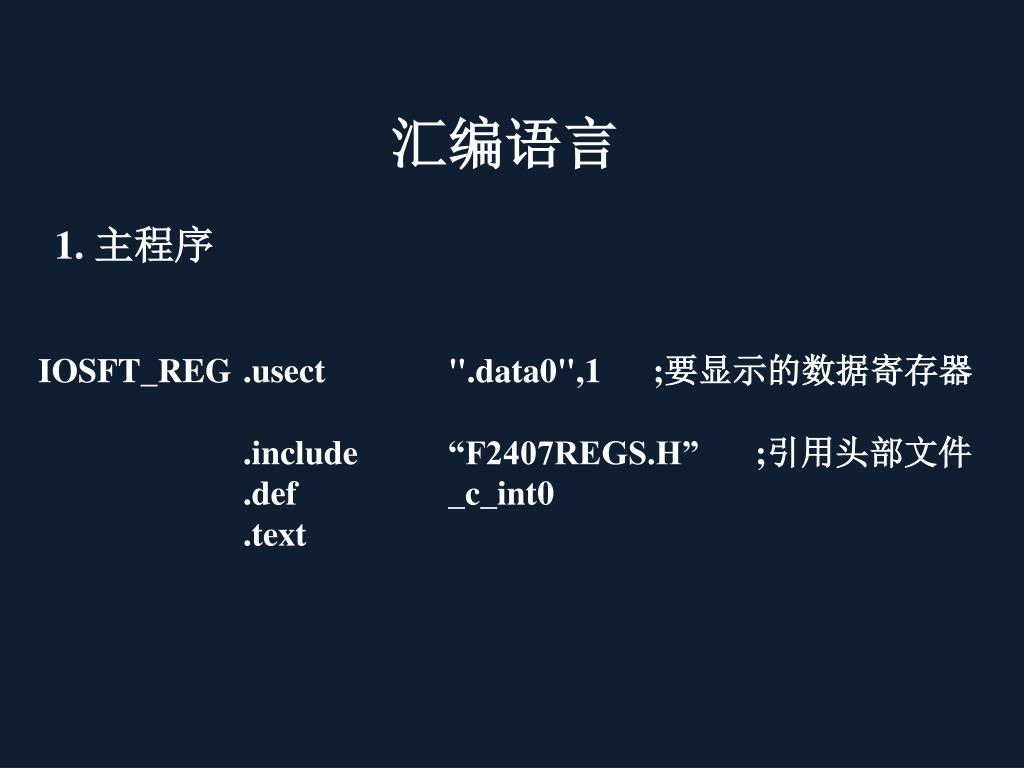

汇编语言

1. 主程序

IOSFT_REG .usect ".data0",1 ;要显示的数据寄存器

.include “F2407REGS.H” ;引用头部文件

.def _c_int0

.text

slide25

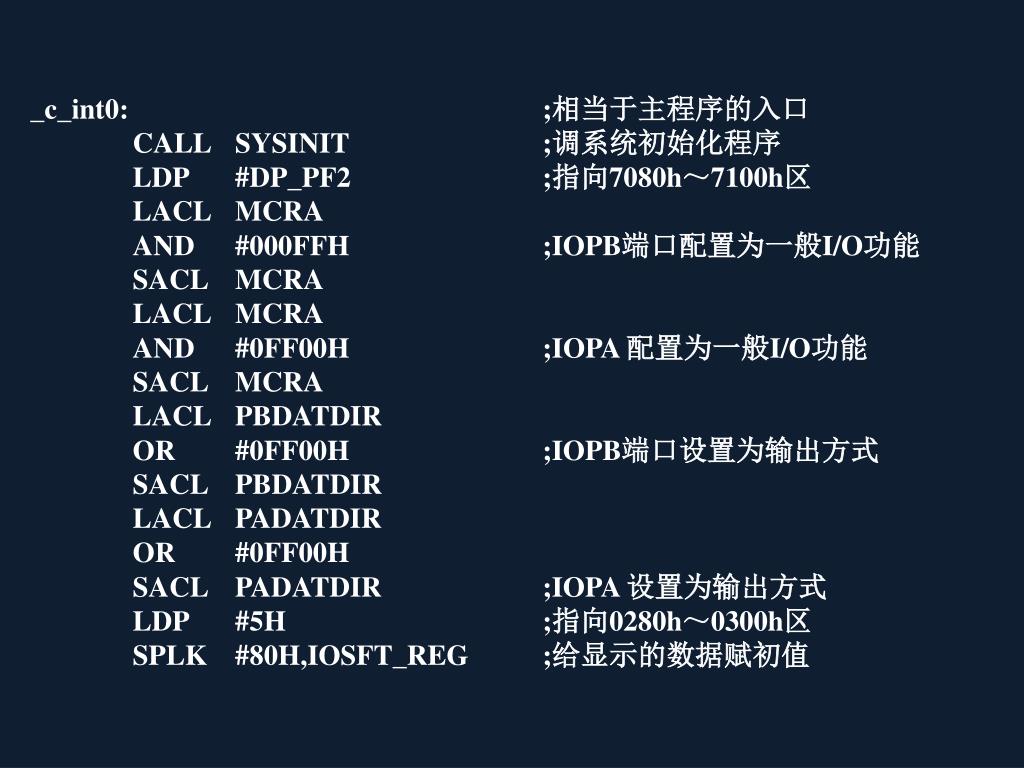

_c_int0: ;相当于主程序的入口

CALL SYSINIT ;调系统初始化程序

LDP #DP_PF2 ;指向7080h~7100h区

LACL MCRA

AND #000FFH ;IOPB端口配置为一般I/O功能

SACL MCRA

LACL MCRA

AND #0FF00H ;IOPA 配置为一般I/O功能

SACL MCRA

LACL PBDATDIR

OR #0FF00H ;IOPB端口设置为输出方式

SACL PBDATDIR

LACL PADATDIR

OR #0FF00H

SACL PADATDIR ;IOPA 设置为输出方式

LDP #5H ;指向0280h~0300h区

SPLK #80H,IOSFT_REG ;给显示的数据赋初值

slide26

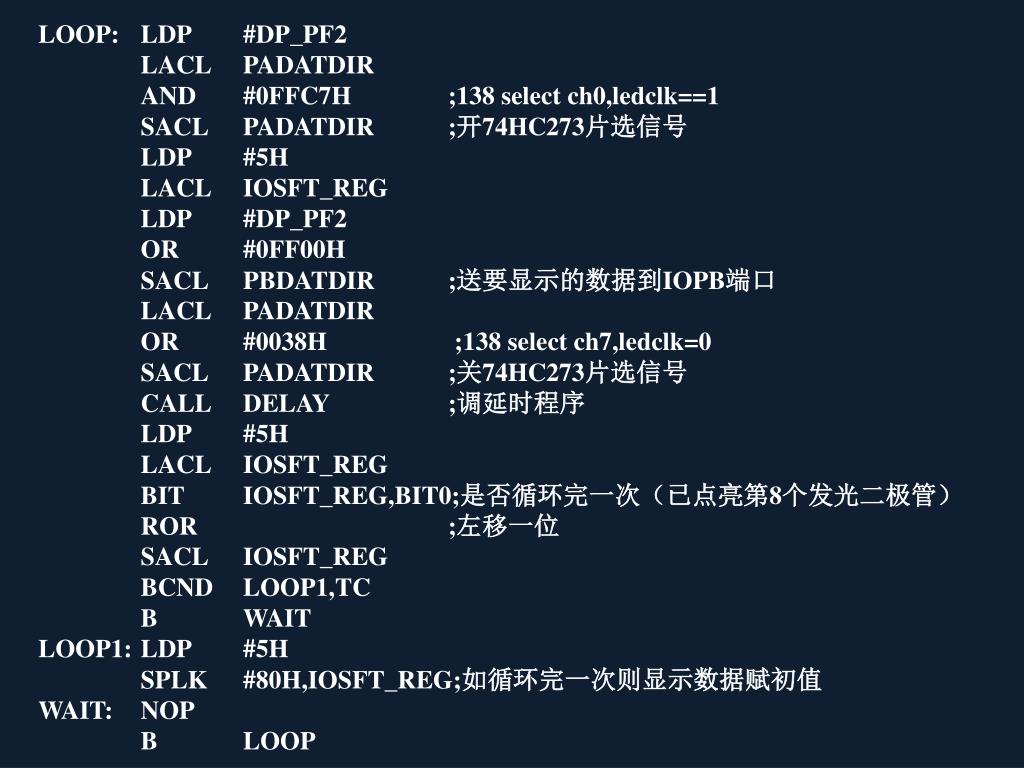

LOOP: LDP #DP_PF2

LACL PADATDIR

AND #0FFC7H ;138 select ch0,ledclk==1

SACL PADATDIR ;开74HC273片选信号

LDP #5H

LACL IOSFT_REG

LDP #DP_PF2

OR #0FF00H

SACL PBDATDIR ;送要显示的数据到IOPB端口

LACL PADATDIR

OR #0038H ;138 select ch7,ledclk=0

SACL PADATDIR ;关74HC273片选信号

CALL DELAY ;调延时程序

LDP #5H

LACL IOSFT_REG

BIT IOSFT_REG,BIT0;是否循环完一次(已点亮第8个发光二极管)

ROR ;左移一位

SACL IOSFT_REG

BCND LOOP1,TC

B WAIT

LOOP1: LDP #5H

SPLK #80H,IOSFT_REG;如循环完一次则显示数据赋初值

WAIT: NOP

B LOOP

slide27
系统初始化程序

SYSINIT:

SETC INTM

CLRC SXM

CLRC OVM

CLRC CNF ;B0 被配置为数据存储空间

LDP #0E0H

SPLK #81FEH,SCSR1 ;CLKIN=6 M,CLKOUT=24 M

SPLK #0E8H,WDCR ;不使能WDT

LDP #0

SPLK #0000H,IMR ;不使能

SPLK #0FFFFH,IFR ;清全部中断标志

RET

slide28
软件延时程序

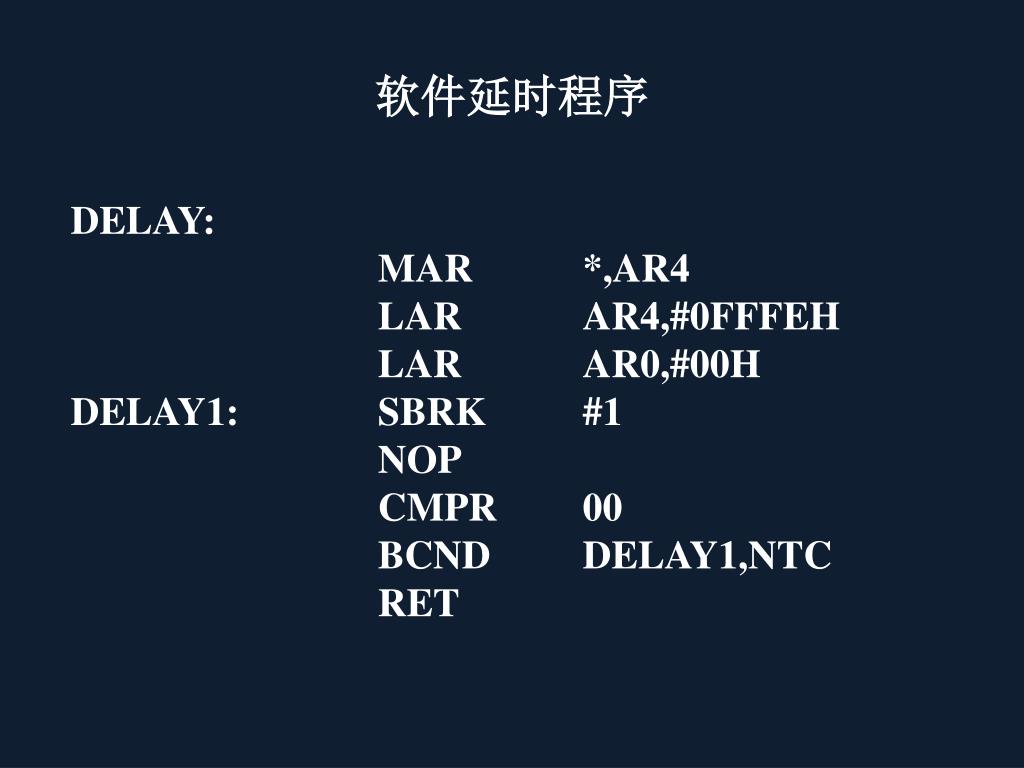

DELAY:

MAR *,AR4

LAR AR4,#0FFFEH

LAR AR0,#00H

DELAY1: SBRK #1

NOP

CMPR 00

BCND DELAY1,NTC

RET

slide29
C语言

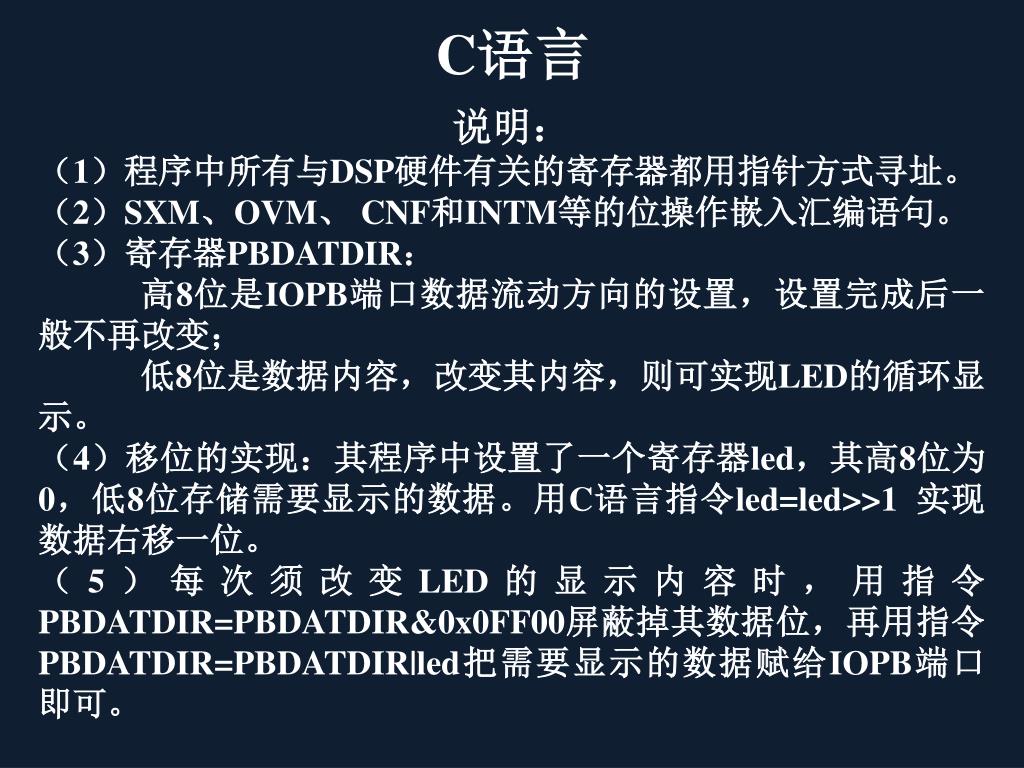

说明:

(1)程序中所有与DSP硬件有关的寄存器都用指针方式寻址。

(2)SXM、OVM、 CNF和INTM等的位操作嵌入汇编语句。

(3)寄存器PBDATDIR:

高8位是IOPB端口数据流动方向的设置,设置完成后一般不再改变;

低8位是数据内容,改变其内容,则可实现LED的循环显示。

(4)移位的实现:其程序中设置了一个寄存器led,其高8位为0,低8位存储需要显示的数据。用C语言指令led=led>>1 实现数据右移一位。

(5)每次须改变LED的显示内容时,用指令PBDATDIR=PBDATDIR&0x0FF00屏蔽掉其数据位,再用指令PBDATDIR=PBDATDIR|led把需要显示的数据赋给IOPB端口即可。

slide30

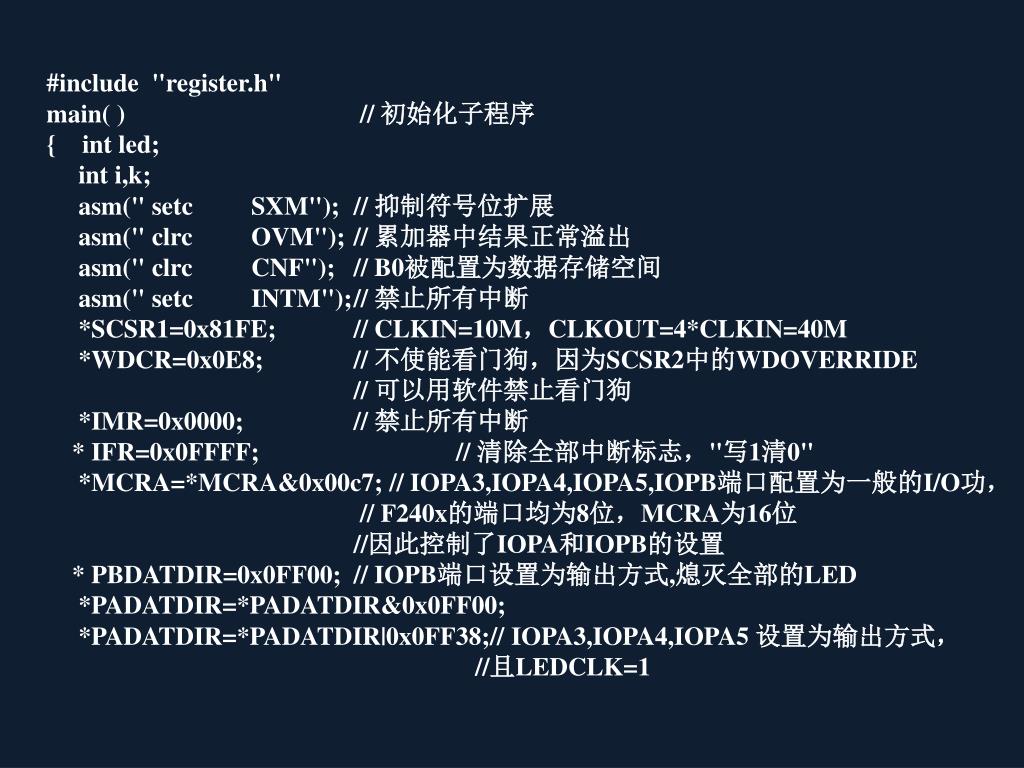

#include "register.h"

main( ) // 初始化子程序

{ int led;

int i,k;

asm(" setc SXM"); // 抑制符号位扩展

asm(" clrc OVM"); // 累加器中结果正常溢出

asm(" clrc CNF"); // B0被配置为数据存储空间

asm(" setc INTM"); // 禁止所有中断

*SCSR1=0x81FE; // CLKIN=10M,CLKOUT=4*CLKIN=40M

*WDCR=0x0E8; // 不使能看门狗,因为SCSR2中的WDOVERRIDE

// 可以用软件禁止看门狗

*IMR=0x0000; // 禁止所有中断

* IFR=0x0FFFF; // 清除全部中断标志,"写1清0"

*MCRA=*MCRA&0x00c7; // IOPA3,IOPA4,IOPA5,IOPB端口配置为一般的I/O功,

// F240x的端口均为8位,MCRA为16位

//因此控制了IOPA和IOPB的设置

* PBDATDIR=0x0FF00; // IOPB端口设置为输出方式,熄灭全部的LED

*PADATDIR=*PADATDIR&0x0FF00;

*PADATDIR=*PADATDIR|0x0FF38;// IOPA3,IOPA4,IOPA5 设置为输出方式,

//且LEDCLK=1

slide31

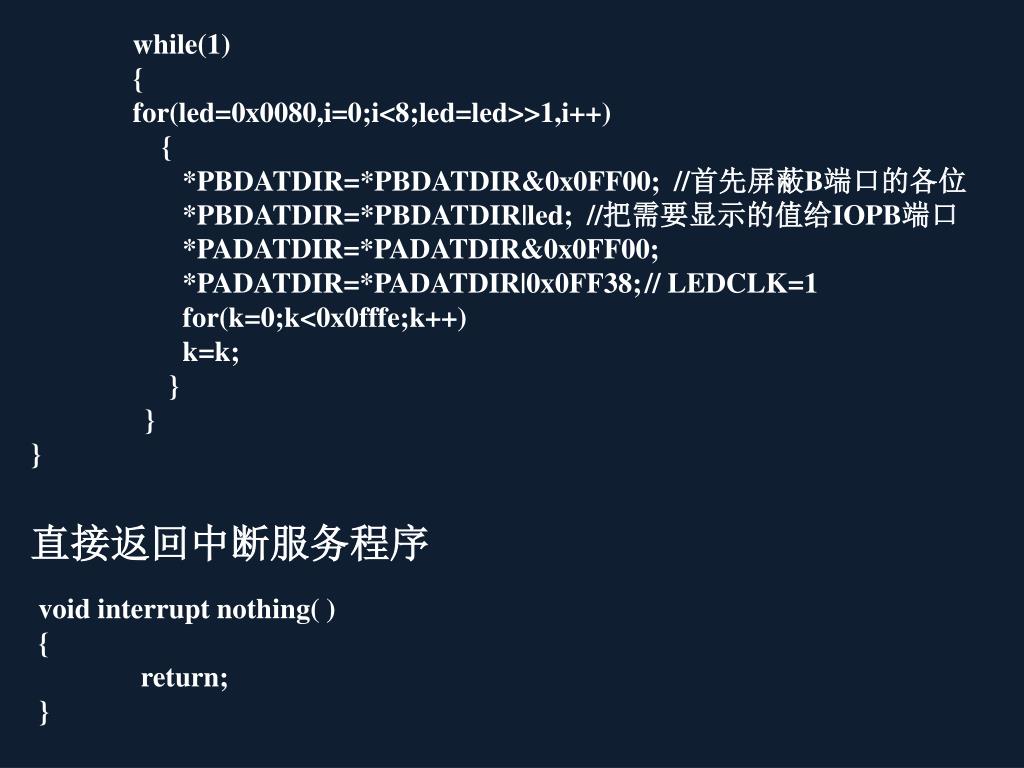

while(1)

{

for(led=0x0080,i=0;i<8;led=led>>1,i++)

{

*PBDATDIR=*PBDATDIR&0x0FF00; //首先屏蔽B端口的各位

*PBDATDIR=*PBDATDIR|led; //把需要显示的值给IOPB端口

*PADATDIR=*PADATDIR&0x0FF00;

*PADATDIR=*PADATDIR|0x0FF38; // LEDCLK=1

for(k=0;k<0x0fffe;k++)

k=k;

}

}

}

直接返回中断服务程序

void interrupt nothing( )

{

return;

}

8 3 2

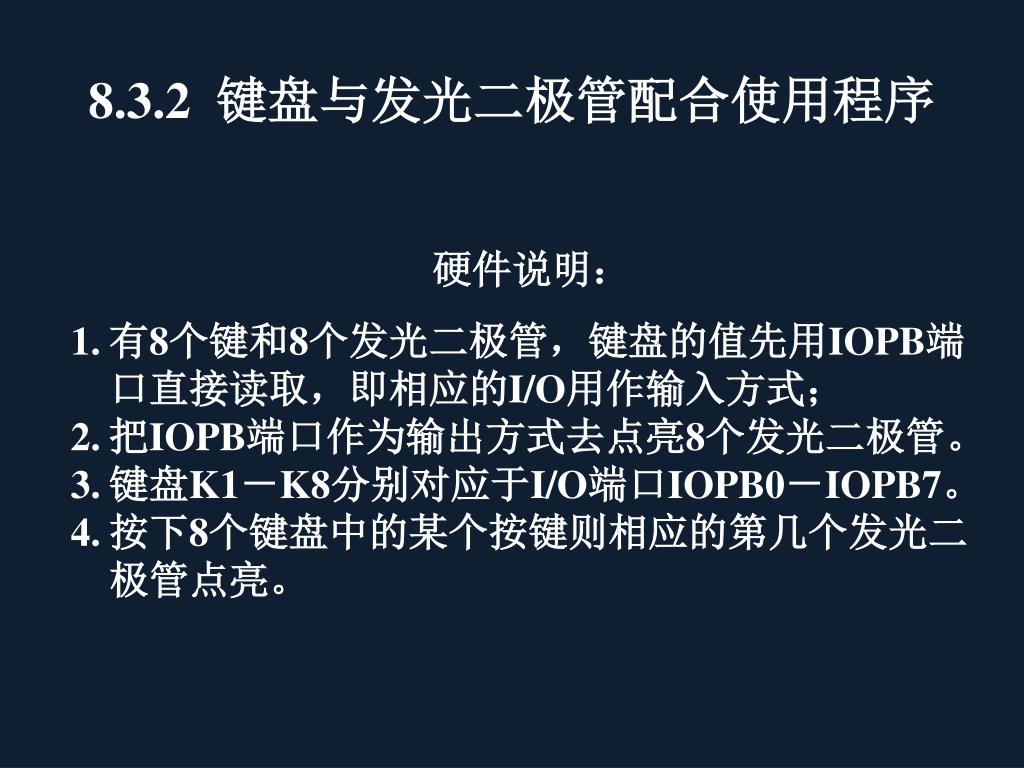

8.3.2 键盘与发光二极管配合使用程序
  • 硬件说明:
  • 有8个键和8个发光二极管,键盘的值先用IOPB端口直接读取,即相应的I/O用作输入方式;
  • 把IOPB端口作为输出方式去点亮8个发光二极管。
  • 键盘K1-K8分别对应于I/O端口IOPB0-IOPB7。
  • 按下8个键盘中的某个按键则相应的第几个发光二极管点亮。
slide33

软件说明

  • 用查询的方式来读取键值;
  • 当S1键按下时,点亮发光二极管LED0;
  • S1键对应的输入I/O引脚为IOPB0,在IOPB0作为一般I/O输入的情况下,如S1键按下则端口B数据和方向控制寄存器(PBDATDIR)的第0位为0;
  • 经过延时消抖动后如PFDATDIR.0仍为0则表示S1键按下;
  • 程序中如S1键按下,就点亮发光二极管LED0。
slide34
1.汇编程序

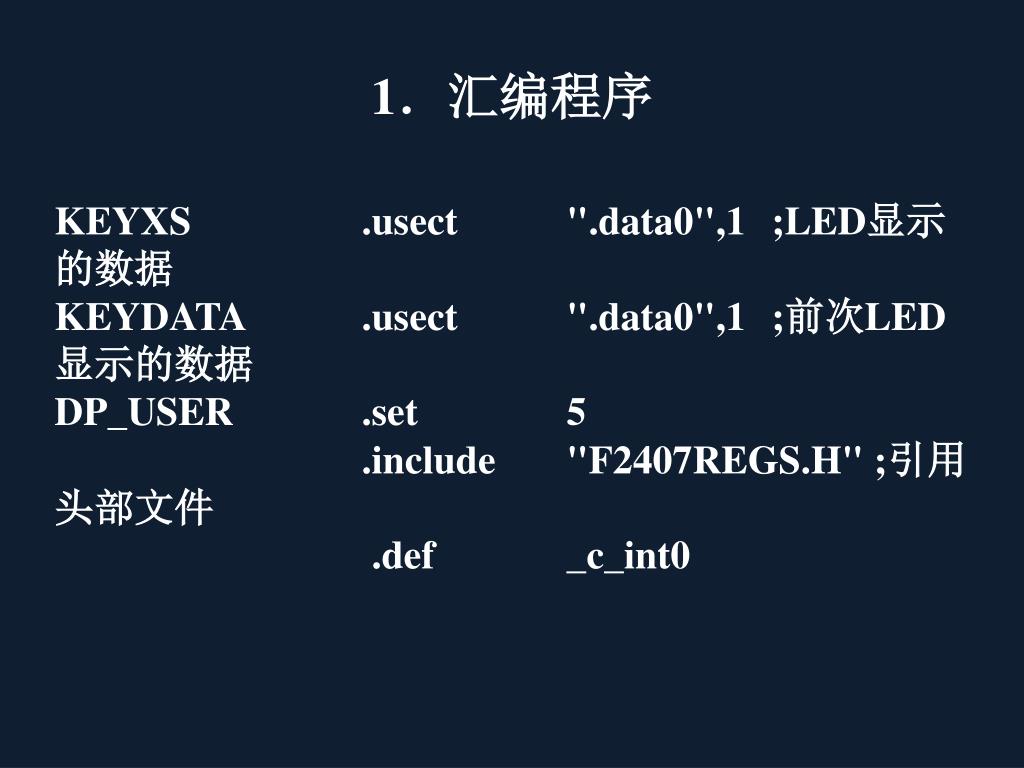

KEYXS .usect ".data0",1 ;LED显示的数据

KEYDATA .usect ".data0",1 ;前次LED显示的数据

DP_USER .set 5

.include "F2407REGS.H" ;引用头部文件

.def _c_int0

slide35

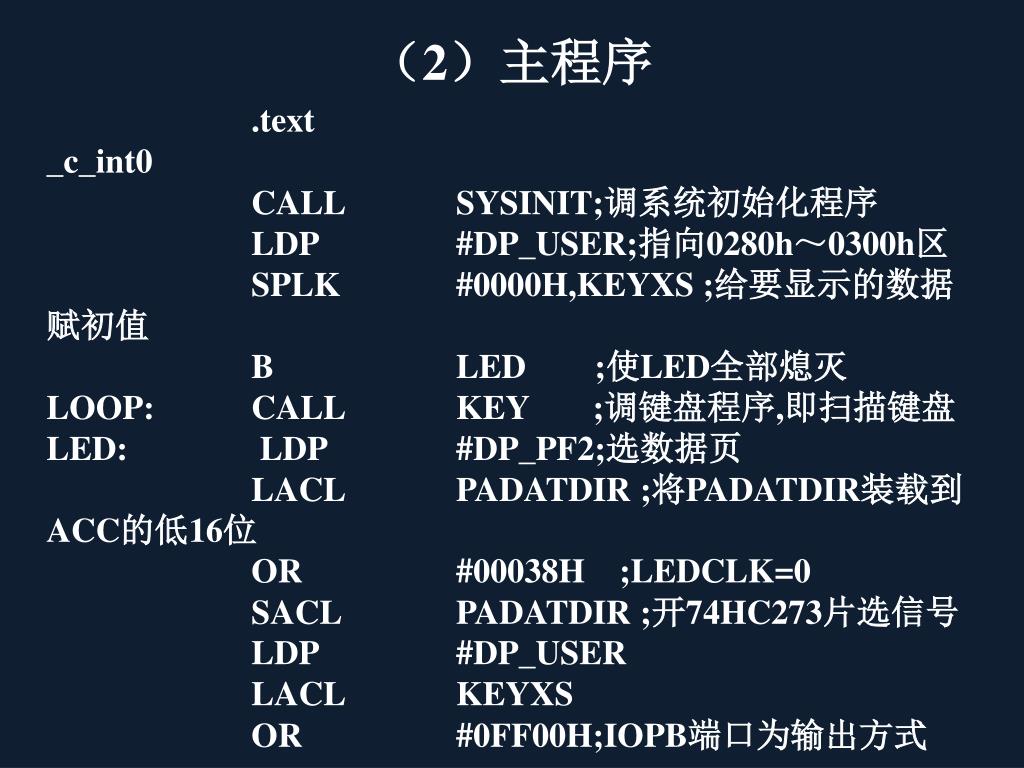

(2)主程序

.text

_c_int0

CALL SYSINIT;调系统初始化程序

LDP #DP_USER;指向0280h~0300h区

SPLK #0000H,KEYXS ;给要显示的数据赋初值

B LED ;使LED全部熄灭

LOOP: CALL KEY ;调键盘程序,即扫描键盘

LED: LDP #DP_PF2;选数据页

LACL PADATDIR ;将PADATDIR装载到ACC的低16位

OR #00038H ;LEDCLK=0

SACL PADATDIR ;开74HC273片选信号

LDP #DP_USER

LACL KEYXS

OR #0FF00H;IOPB端口为输出方式

slide36

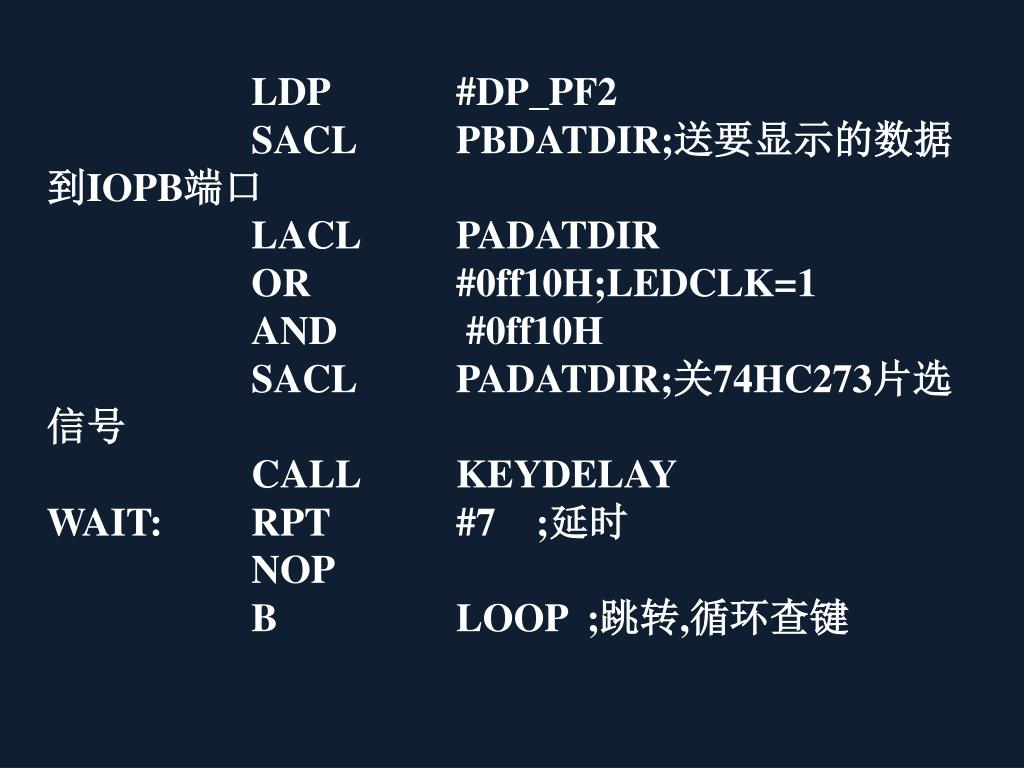

LDP #DP_PF2

SACL PBDATDIR;送要显示的数据到IOPB端口

LACL PADATDIR

OR #0ff10H;LEDCLK=1

AND #0ff10H

SACL PADATDIR;关74HC273片选信号

CALL KEYDELAY

WAIT: RPT #7 ;延时

NOP

B LOOP ;跳转,循环查键

slide37

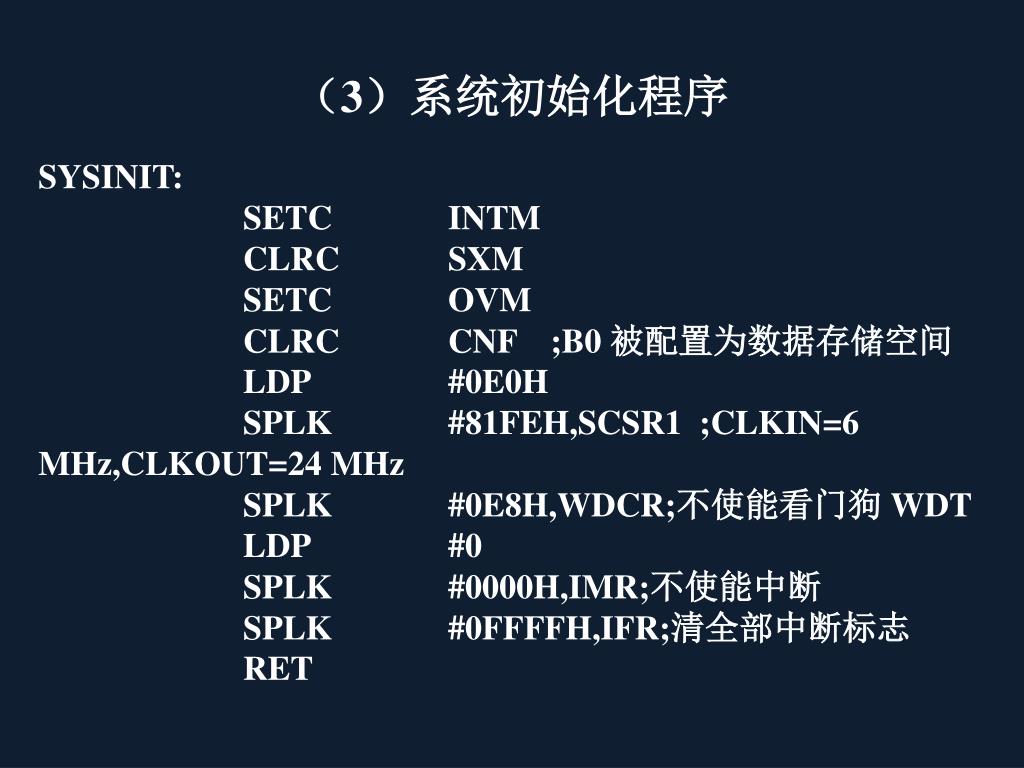

(3)系统初始化程序

SYSINIT:

SETC INTM

CLRC SXM

SETC OVM

CLRC CNF ;B0 被配置为数据存储空间

LDP #0E0H

SPLK #81FEH,SCSR1 ;CLKIN=6 MHz,CLKOUT=24 MHz

SPLK #0E8H,WDCR;不使能看门狗 WDT

LDP #0

SPLK #0000H,IMR;不使能中断

SPLK #0FFFFH,IFR;清全部中断标志

RET

slide38

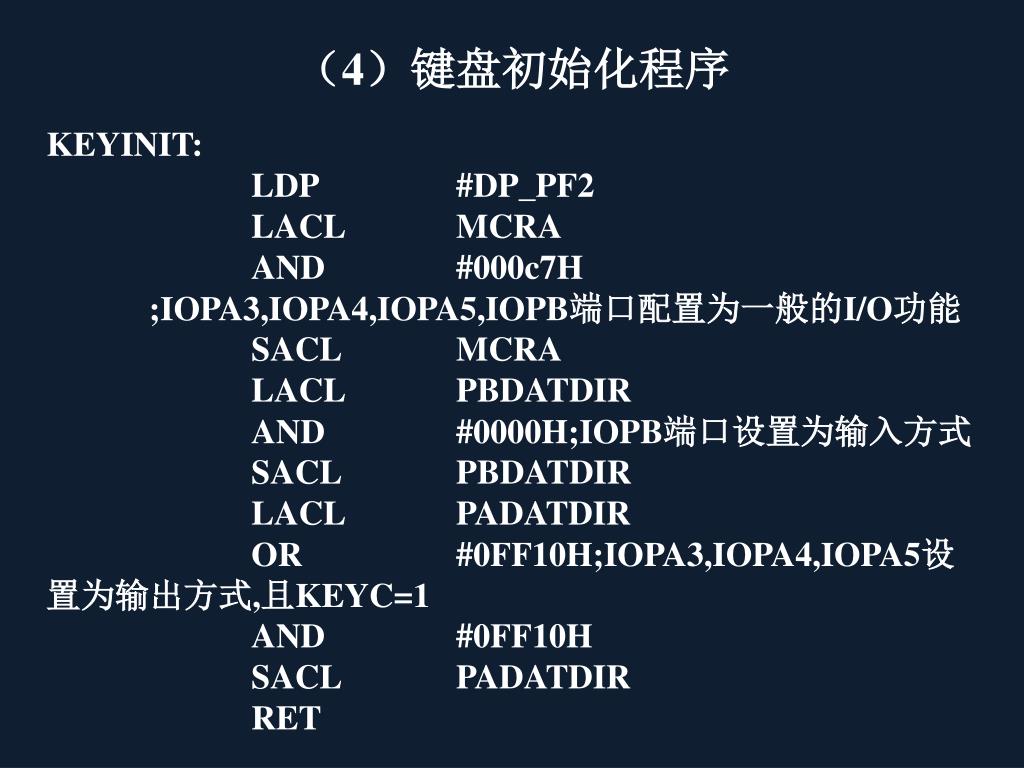

(4)键盘初始化程序

KEYINIT:

LDP #DP_PF2

LACL MCRA

AND #000c7H ;IOPA3,IOPA4,IOPA5,IOPB端口配置为一般的I/O功能

SACL MCRA

LACL PBDATDIR

AND #0000H;IOPB端口设置为输入方式

SACL PBDATDIR

LACL PADATDIR

OR #0FF10H;IOPA3,IOPA4,IOPA5设置为输出方式,且KEYC=1

AND #0FF10H

SACL PADATDIR

RET

slide39
(5)键盘程序

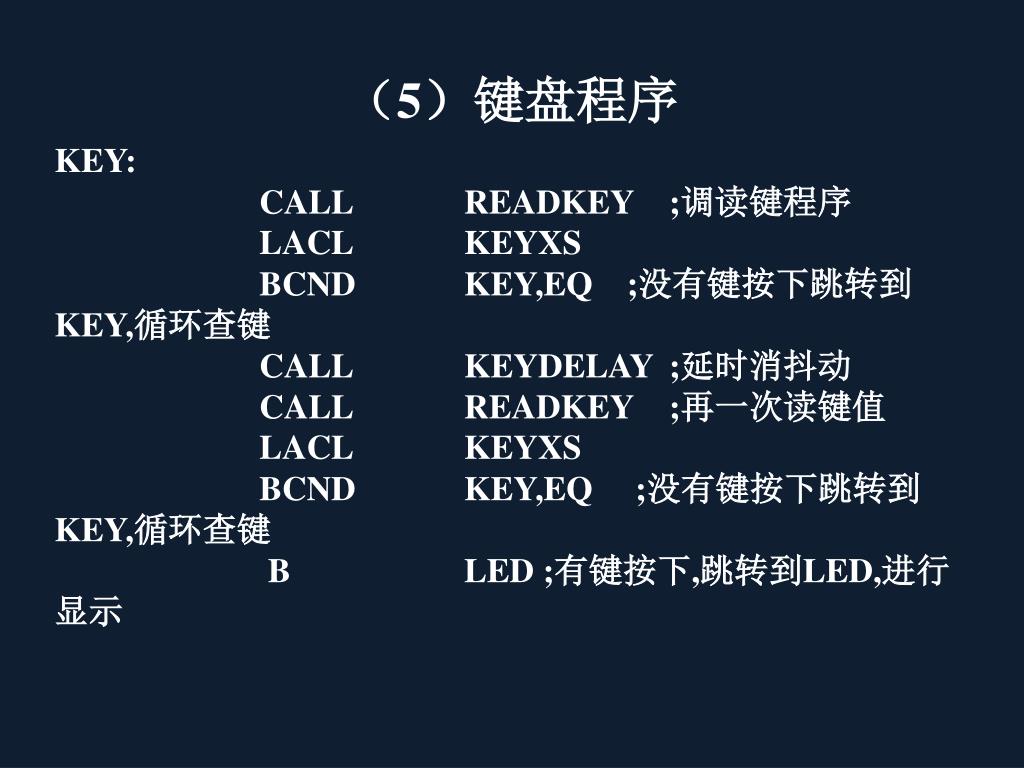

KEY:

CALL READKEY ;调读键程序

LACL KEYXS

BCND KEY,EQ ;没有键按下跳转到KEY,循环查键

CALL KEYDELAY ;延时消抖动

CALL READKEY ;再一次读键值

LACL KEYXS

BCND KEY,EQ ;没有键按下跳转到KEY,循环查键

B LED ;有键按下,跳转到LED,进行显示

slide40
(6)读键子程序

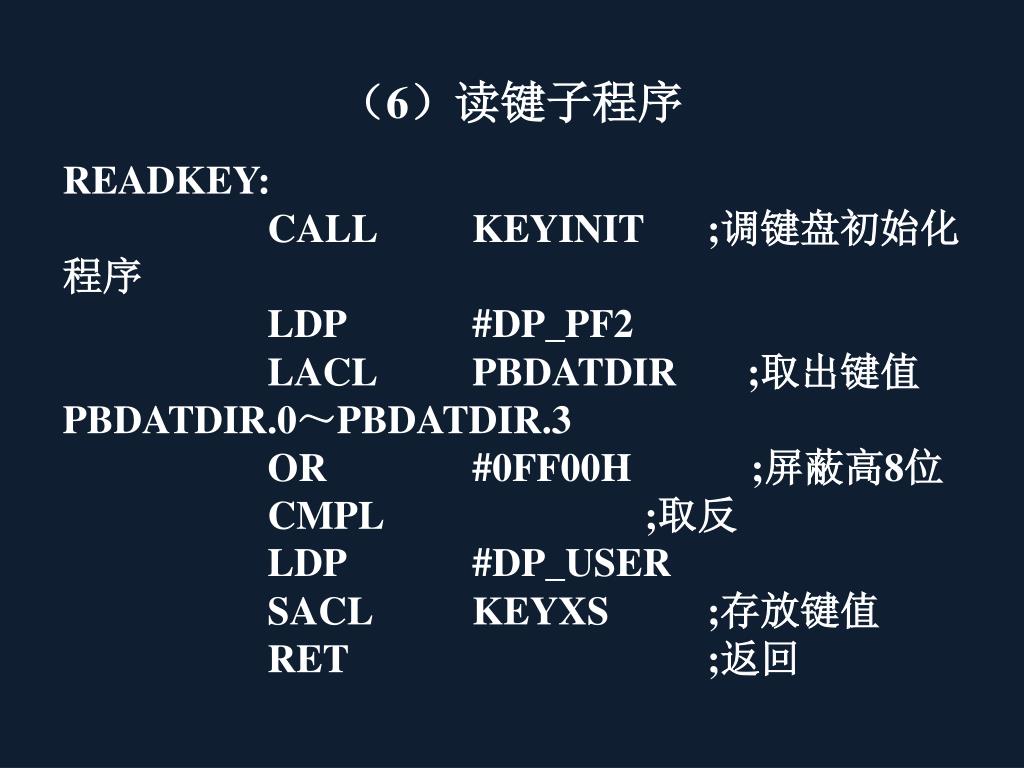

READKEY:

CALL KEYINIT ;调键盘初始化程序

LDP #DP_PF2

LACL PBDATDIR ;取出键值PBDATDIR.0~PBDATDIR.3

OR #0FF00H ;屏蔽高8位

CMPL ;取反

LDP #DP_USER

SACL KEYXS ;存放键值

RET ;返回

7 30ms
(7)用软件延时30mS消抖动

KEYDELAY:

LACC #6000

KEYD1: SUB #1

RPT #80

NOP

BCND KEYD1,NEQ

RET

slide42

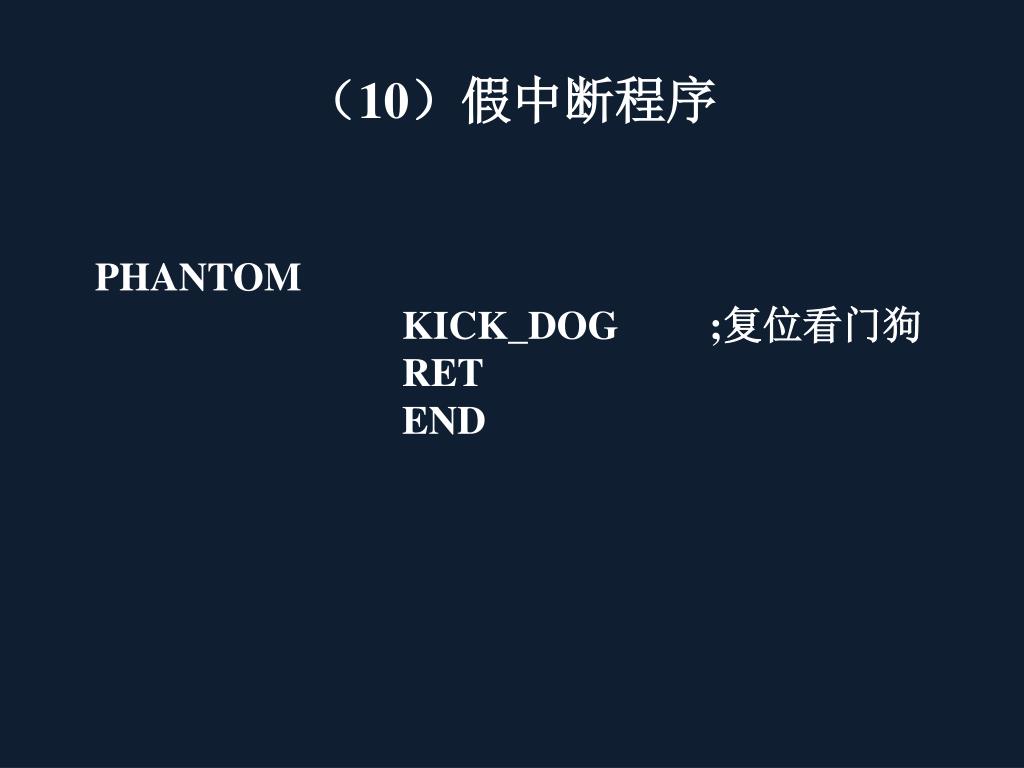

(10)假中断程序

PHANTOM

KICK_DOG ;复位看门狗

RET

END

slide43

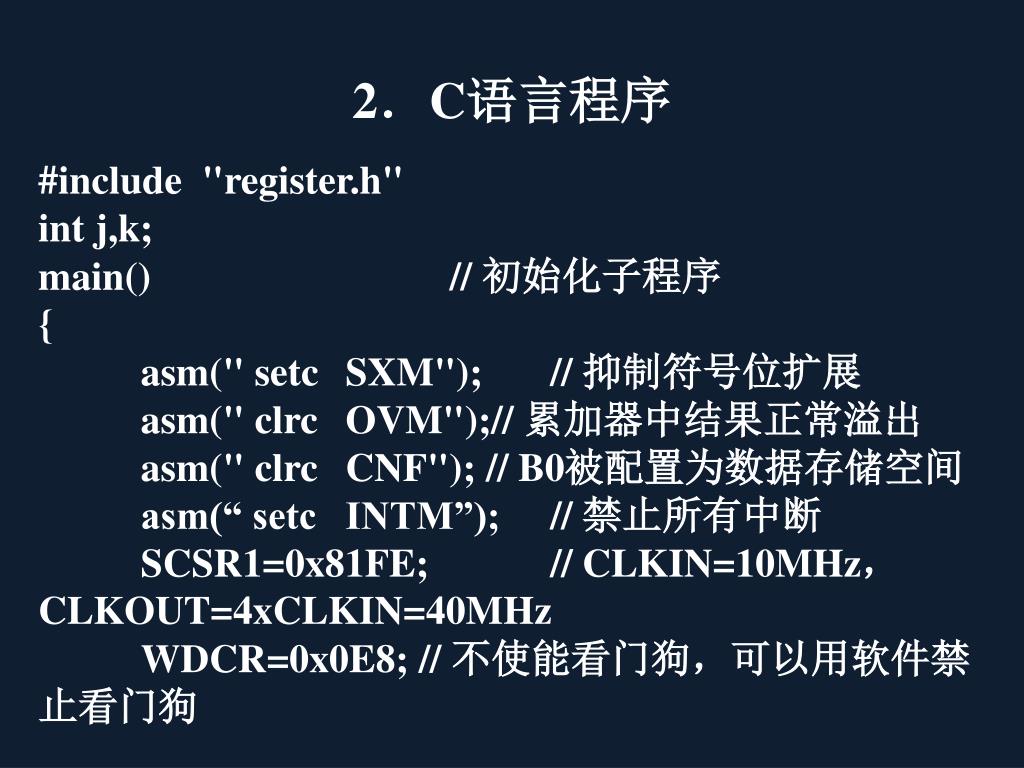

2.C语言程序

#include "register.h"

int j,k;

main() // 初始化子程序

{

asm(" setc SXM"); // 抑制符号位扩展

asm(" clrc OVM");// 累加器中结果正常溢出

asm(" clrc CNF"); // B0被配置为数据存储空间

asm(“ setc INTM”); // 禁止所有中断

SCSR1=0x81FE; // CLKIN=10MHz,CLKOUT=4xCLKIN=40MHz

WDCR=0x0E8; // 不使能看门狗,可以用软件禁止看门狗

slide44

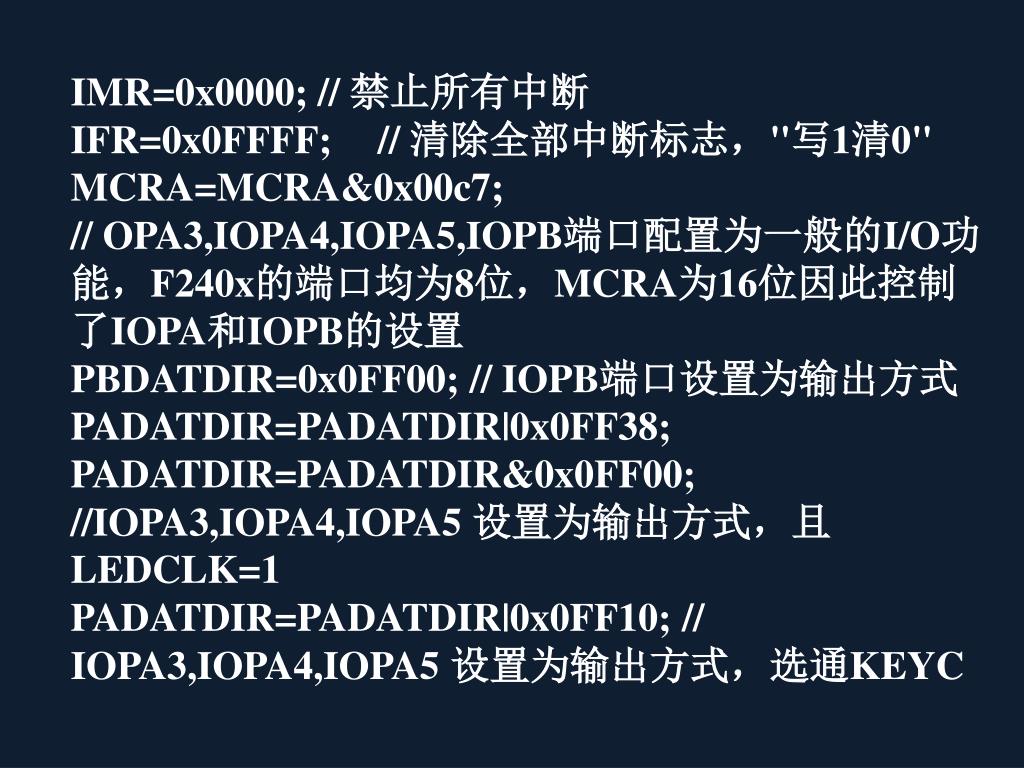

IMR=0x0000; // 禁止所有中断

IFR=0x0FFFF; // 清除全部中断标志,"写1清0"

MCRA=MCRA&0x00c7;

// OPA3,IOPA4,IOPA5,IOPB端口配置为一般的I/O功能,F240x的端口均为8位,MCRA为16位因此控制了IOPA和IOPB的设置

PBDATDIR=0x0FF00; // IOPB端口设置为输出方式

PADATDIR=PADATDIR|0x0FF38;

PADATDIR=PADATDIR&0x0FF00; //IOPA3,IOPA4,IOPA5 设置为输出方式,且LEDCLK=1

PADATDIR=PADATDIR|0x0FF10; // IOPA3,IOPA4,IOPA5 设置为输出方式,选通KEYC

slide45

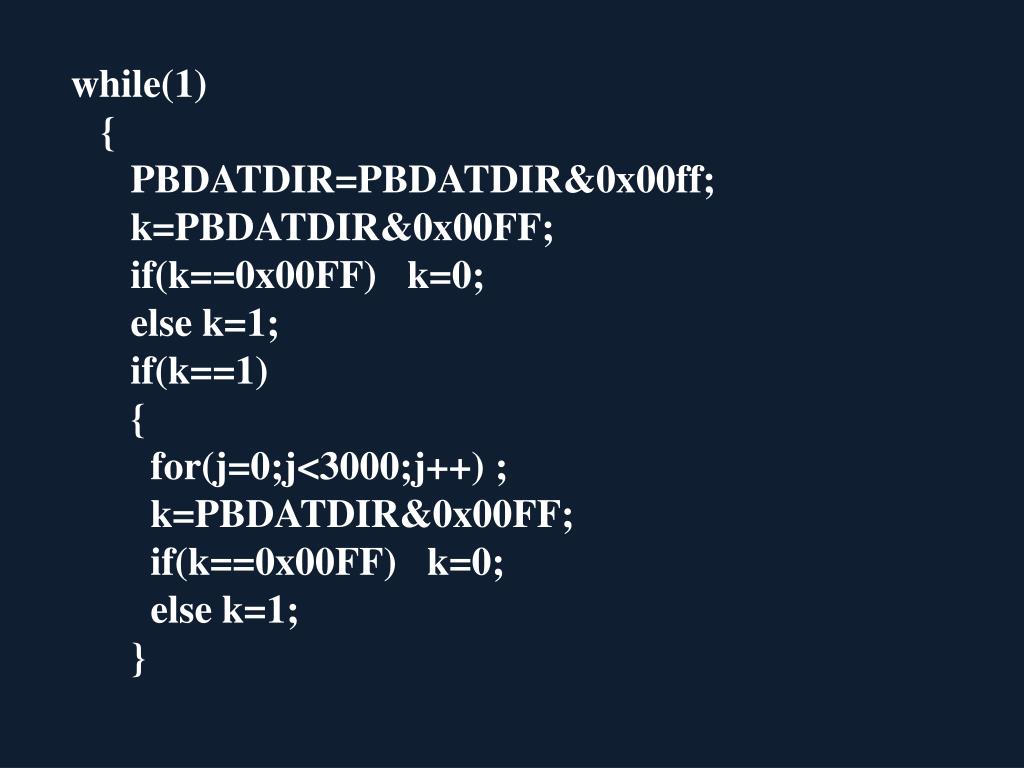

while(1)

{

PBDATDIR=PBDATDIR&0x00ff;

k=PBDATDIR&0x00FF;

if(k==0x00FF) k=0;

else k=1;

if(k==1)

{

for(j=0;j<3000;j++) ;

k=PBDATDIR&0x00FF;

if(k==0x00FF) k=0;

else k=1;

}

slide46

if(k==1)

{

k=PBDATDIR&0x00FF;

switch(k)

{

case 0x00FE:PBDATDIR=(PBDATDIR&0x0FF00)|0x0FF01; break; //按下S1点亮LED0

case 0x00FD:PBDATDIR=(PBDATDIR&0x0FF00)|0x0FF02; break; //按下S2点亮LED1

case 0x00FB:PBDATDIR=(PBDATDIR&0x0FF00)|0x0FF04; break; //按下S3点亮LED2

case 0x00F7:PBDATDIR=(PBDATDIR&0x0FF00)|0x0FF08; break; //按下S4点亮LED3

case 0x00EF:PBDATDIR=(PBDATDIR&0x0FF00)|0x0FF10; break; //按下S5点亮LED4

case 0x00DF:PBDATDIR=(PBDATDIR&0x0FF00)|0x0FF20; break; //按下S6点亮LED5

case 0x00BF:PBDATDIR=(PBDATDIR&0x0FF00)|0x0FF40; break; //按下S7点亮LED6

case 0x007F:PBDATDIR=(PBDATDIR&0x0FF00)|0x0FF80; break; //按下S8点亮LED7

slide47

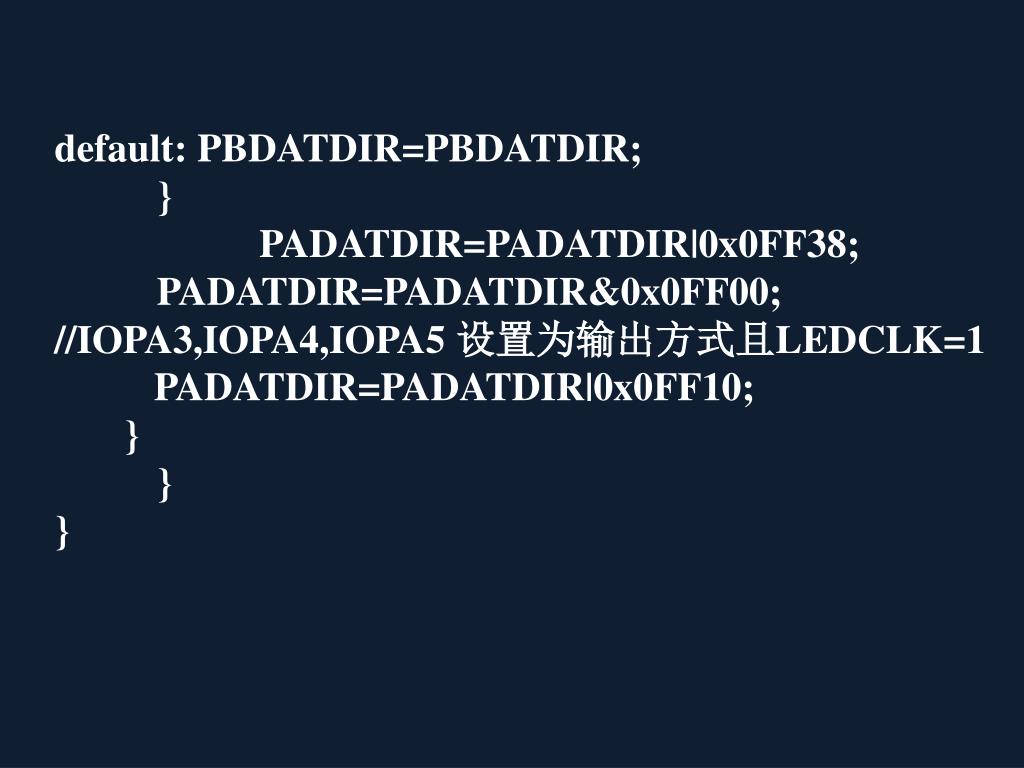

default: PBDATDIR=PBDATDIR;

}

PADATDIR=PADATDIR|0x0FF38;

PADATDIR=PADATDIR&0x0FF00; //IOPA3,IOPA4,IOPA5 设置为输出方式且LEDCLK=1

PADATDIR=PADATDIR|0x0FF10;

}

}

}

slide48

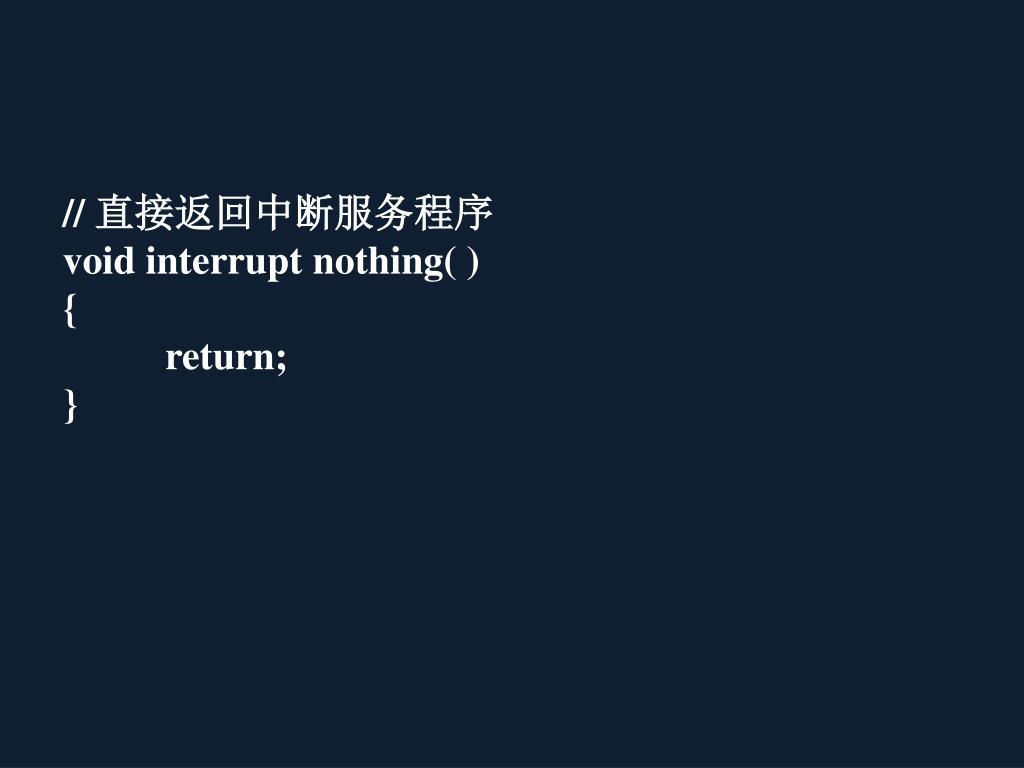

// 直接返回中断服务程序

void interrupt nothing( )

{

return;

}

8 3 3 8 8

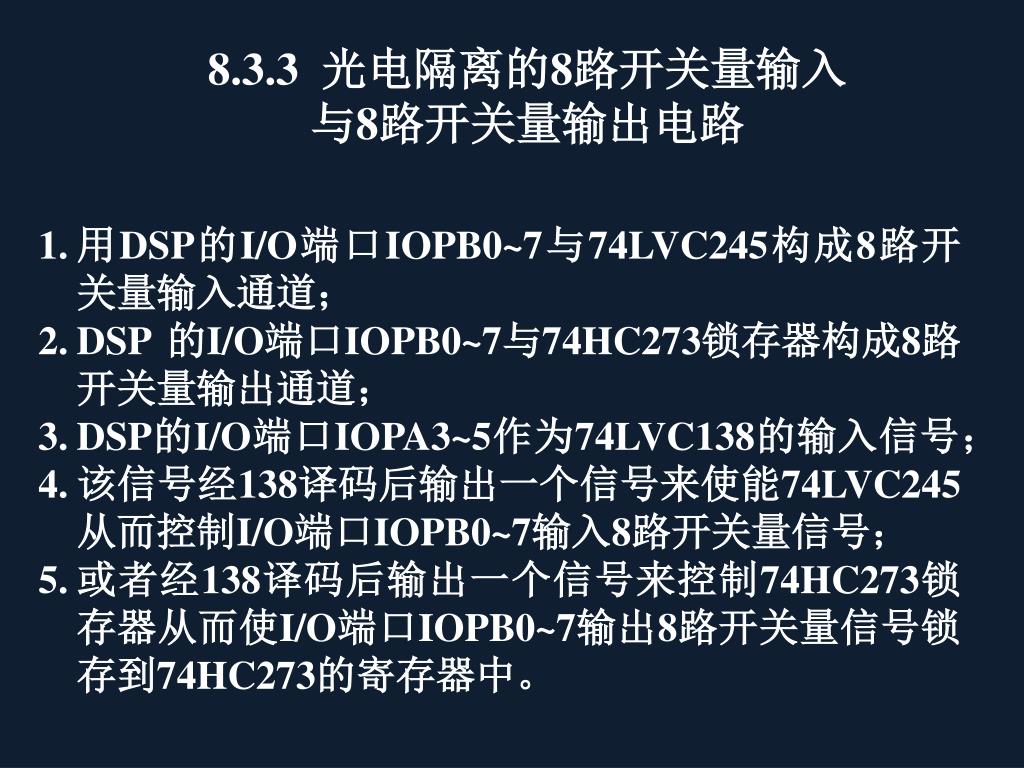

8.3.3 光电隔离的8路开关量输入与8路开关量输出电路
  • 用DSP的I/O端口IOPB0~7与74LVC245构成8路开关量输入通道;
  • DSP 的I/O端口IOPB0~7与74HC273锁存器构成8路开关量输出通道;
  • DSP的I/O端口IOPA3~5作为74LVC138的输入信号;
  • 该信号经138译码后输出一个信号来使能74LVC245从而控制I/O端口IOPB0~7输入8路开关量信号;
  • 或者经138译码后输出一个信号来控制74HC273锁存器从而使I/O端口IOPB0~7输出8路开关量信号锁存到74HC273的寄存器中。
slide50

说明

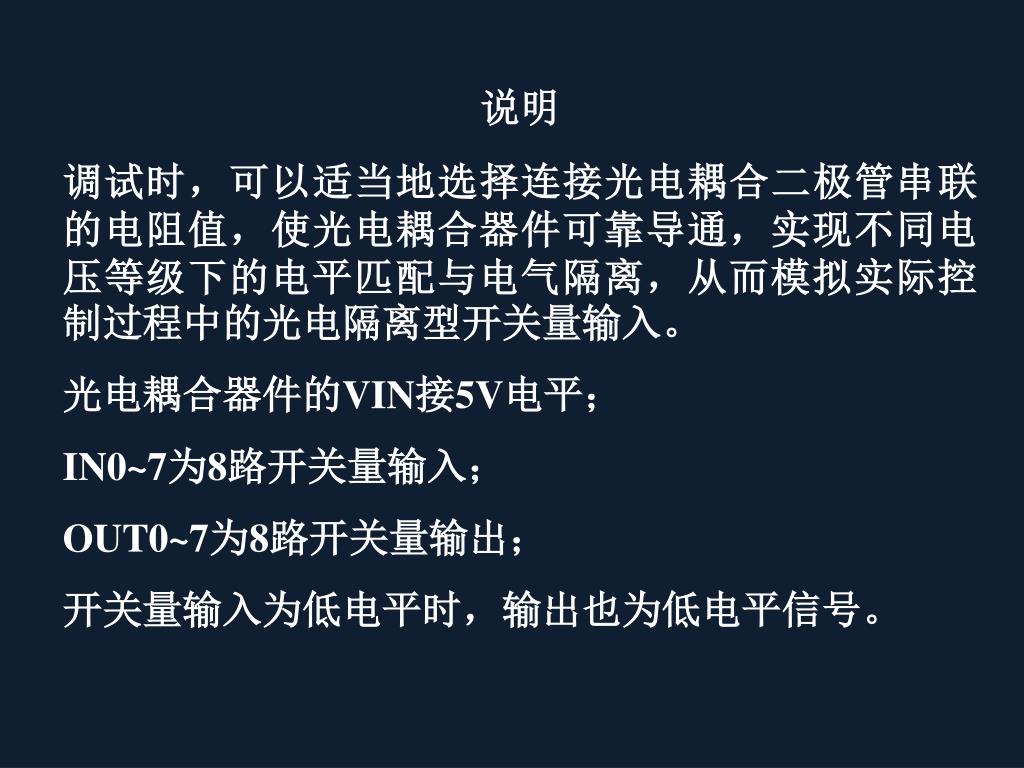

调试时,可以适当地选择连接光电耦合二极管串联的电阻值,使光电耦合器件可靠导通,实现不同电压等级下的电平匹配与电气隔离,从而模拟实际控制过程中的光电隔离型开关量输入。

光电耦合器件的VIN接5V电平;

IN0~7为8路开关量输入;

OUT0~7为8路开关量输出;

开关量输入为低电平时,输出也为低电平信号。

slide52
C语言源程序

#include "register.h"

int j,k;

main()

{

asm(" setc SXM"); // 抑制符号位扩展

asm(" clrc OVM"); // 累加器中结果正常溢出

asm(" clrc CNF"); // B0被配置为数据存储空间

asm(" setc INTM"); // 禁止所有中断

SCSR1=0x81FE; // CLKIN=10MHz,CLKOUT=4xCLKIN=40MHz

WDCR=0x0E8; // 不使能看门狗,可以用软件禁止看门狗

IMR=0x0000; // 禁止所有中断

IFR=0x0FFFF; // 清除全部中断标志,"写1清0"

MCRA=MCRA&0x00c7; // IOPA3,IOPA4,IOPA5,IOPB端口配置为一般的 I/O功能,F240x的端口均为8位,MCRA为16位因此控制了IOPA和IOPB的设置

PBDATDIR=0x00ff; // IOPB端口设置为输入方式

PADATDIR=(PADATDIR&0x0FF00)|0x0FF28;

//IOPA3,IOPA4,IOPA5 设置为输出方式,且 IOINEN=1,选通8路开关量输入

slide53

while(1)

{

PBDATDIR=PBDATDIR&0x00ff;

k=PBDATDIR&0x00FF;

if(k==0x00FF) k=0;

else k=1;

if(k==1)

{

for(j=0;j<3000;j++) ;

k=PBDATDIR&0x00FF;

if(k==0x00FF) k=0;

else k=1;

}

if(k==1)

{

PADATDIR=(PADATDIR&0x0FF00)|0x0FF30;

PADATDIR=PADATDIR&0x0FF00; //IOPA3,IOPA4,IOPA5 设置为输出方式,且IOOUTCLK=1,选通8路开关量输出

PADATDIR=PADATDIR|0x0FF28; //IOPA3,IOPA4,IOPA5 设置为输出方式,且IOINEN=1,选通8路开关量输入

}

}

}

slide54

//中断服务程序直接返回

void interrupt nothing( )

{

return;

}
