Presentation Transcript


7092596

НЕЛИНЕЙНАЯ ДИНАМИКАМОДУЛЯЦИОННОЙ НЕУСТОЙЧИВОСТИ

Рыскин Н.М.Саратовский госуниверситетФакультет нелинейных процессов


7092596

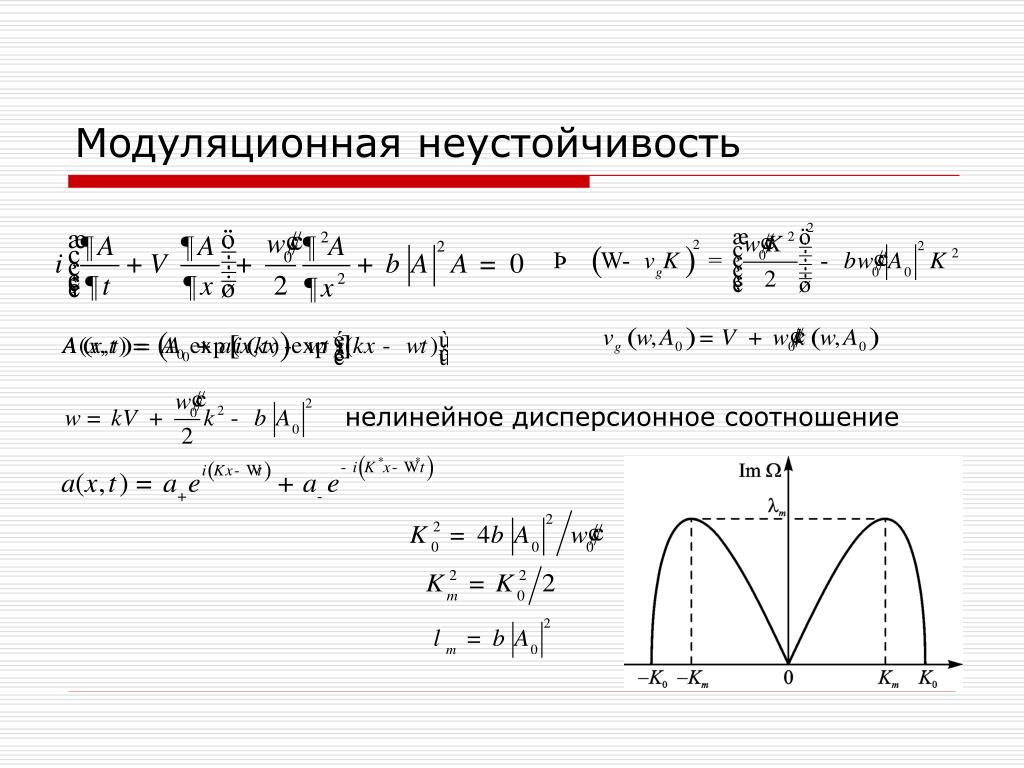

нелинейное дисперсионное соотношение

Модуляционная неустойчивость


7092596

Переход к хаосу при МН магнитостатических волн в пленках ЖИГ

  • Дудко Г.М., Казаков Г.Т., Кожевников А.В., Филимонов Ю.А. // Письма в ЖТФ 13,736 (1987).

  • Дудко Г.М., Филимонов Ю.А. // Письма в ЖТФ 15(2), 55 (1989).

  • Дудко Г.М., Славин А.В. // ЖТФ 31 (6), 114 (1989).

  • Демидов В.Е., Ковшиков Н.Г. // Письма в ЖЭТФ 66, 243 (1997).


7092596

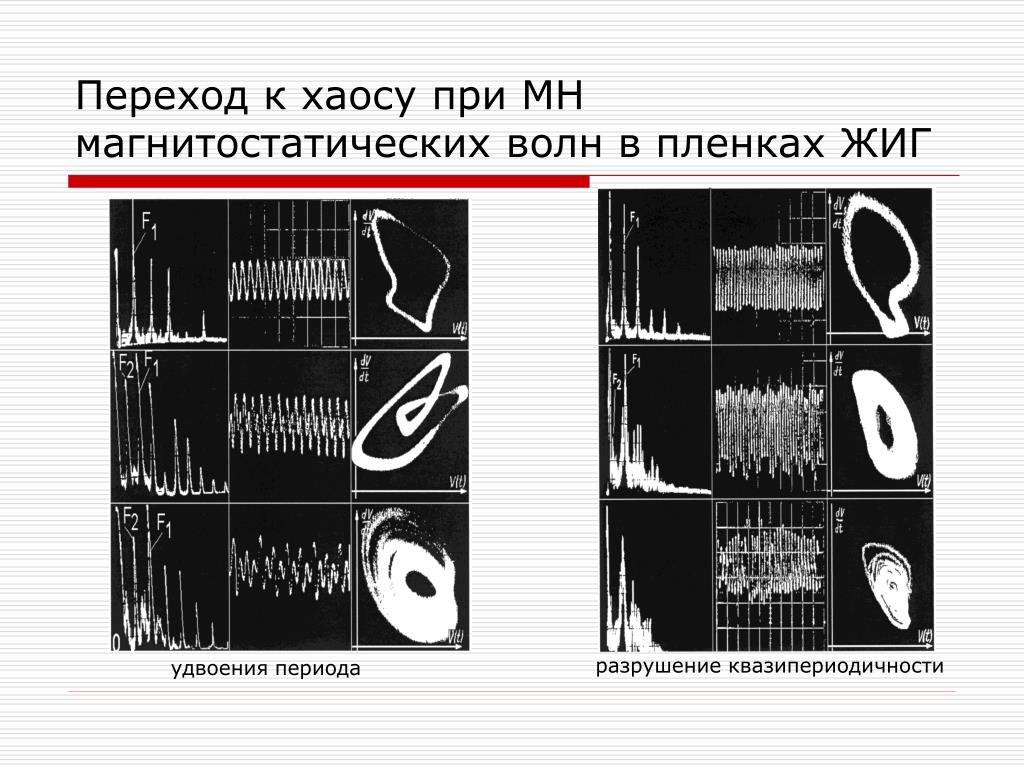

Переход к хаосу при МН магнитостатических волн в пленках ЖИГ

разрушение квазипериодичности

удвоения периода


7092596

Абсолютная неустойчивость

Конвективная неустойчивость

Л.Д. Ландау (1954), P. Sturrock (1958)

Два типа неустойчивости


7092596

Вычислим интеграл методом перевала:

точка перевала,

Нормированные переменные:

Характеристическое уравнение:

точки перевала

или

Критерий абсолютной неустойчивости:

МН — абсолютная или конвективная?


7092596

МН — абсолютная или конвективная?

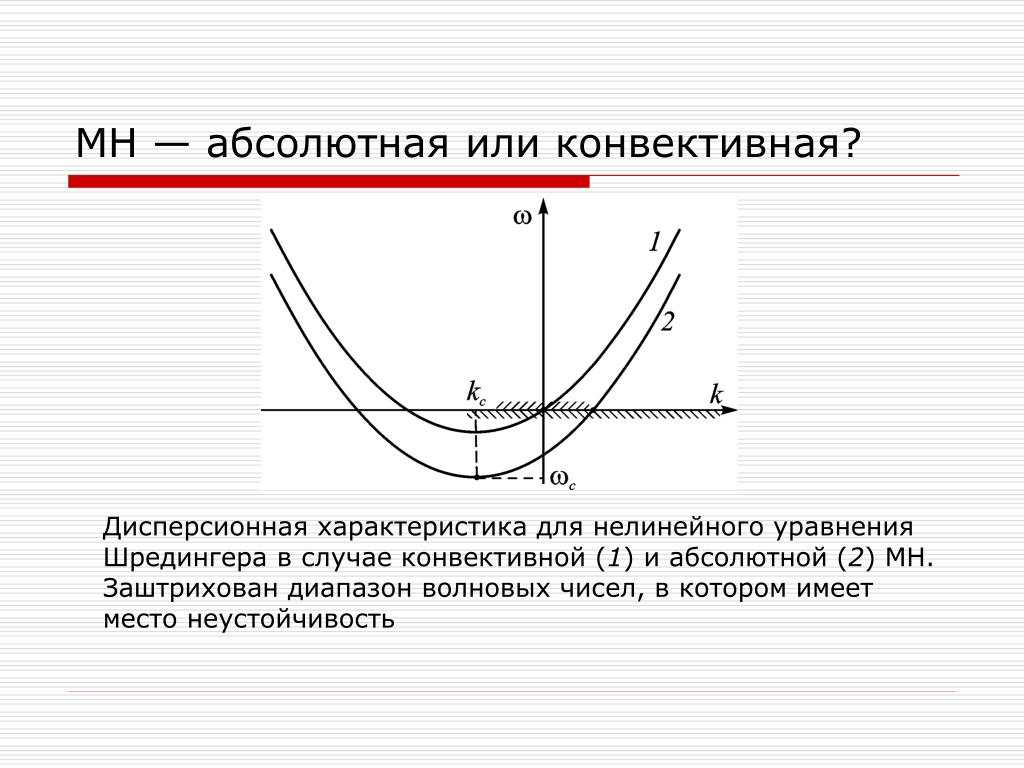

Дисперсионная характеристика для нелинейного уравнения Шредингера в случае конвективной (1) и абсолютной (2) МН. Заштрихован диапазон волновых чисел, в котором имеет место неустойчивость


7092596

Абсолютная МН

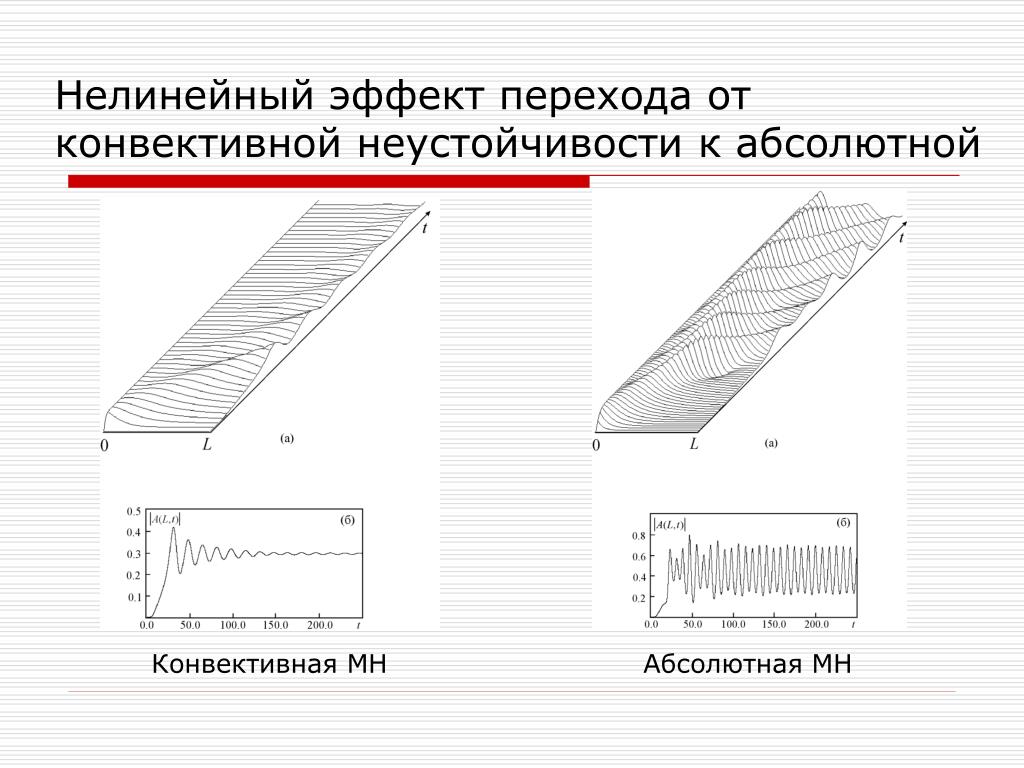

Нелинейный эффект перехода от конвективной неустойчивости к абсолютной

Конвективная МН


7092596

Переход к хаосу

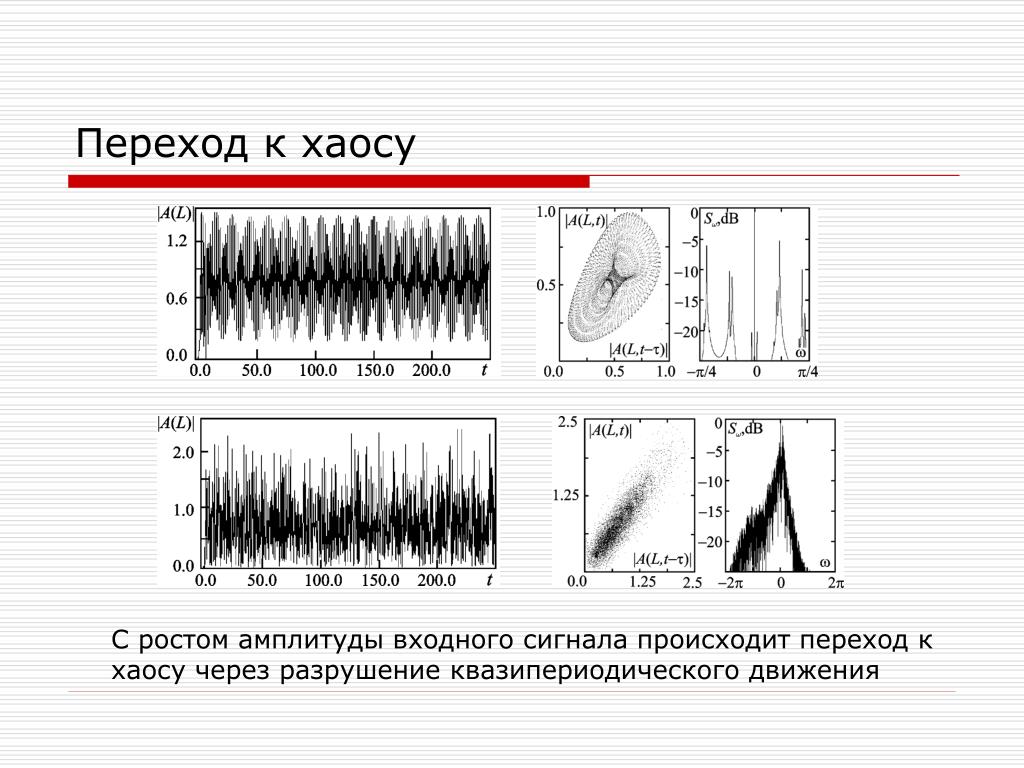

С ростом амплитуды входного сигнала происходит переход к хаосу через разрушение квазипериодического движения

б


7092596

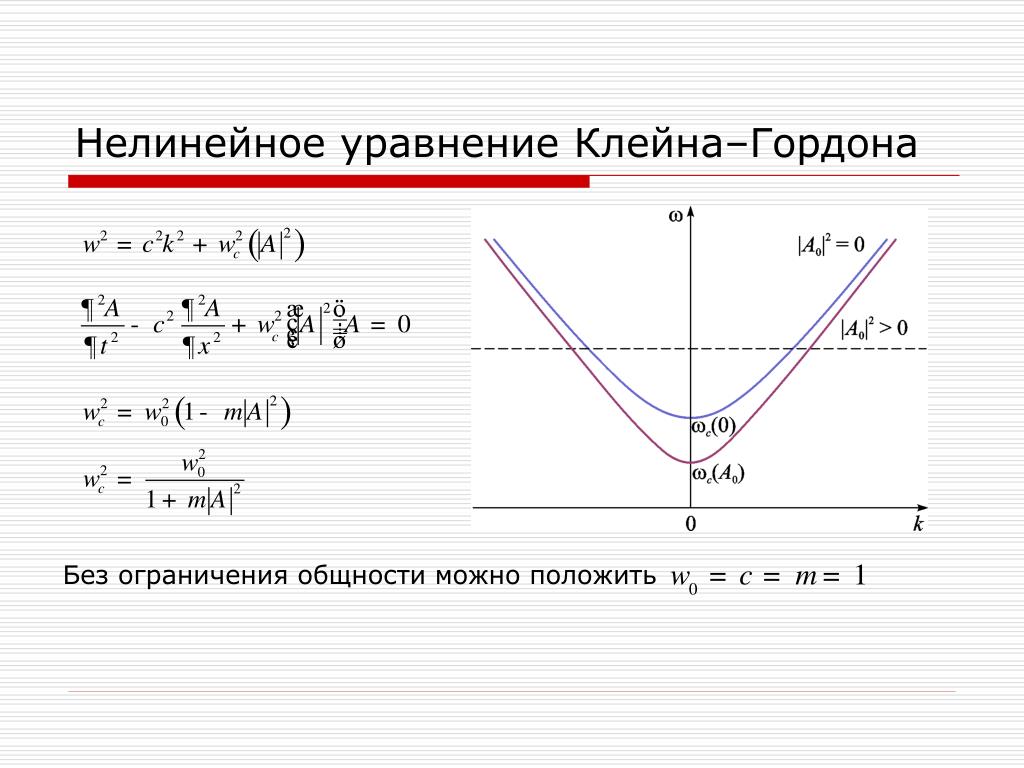

Нелинейное уравнение Клейна–Гордона

Без ограничения общности можно положить


7092596

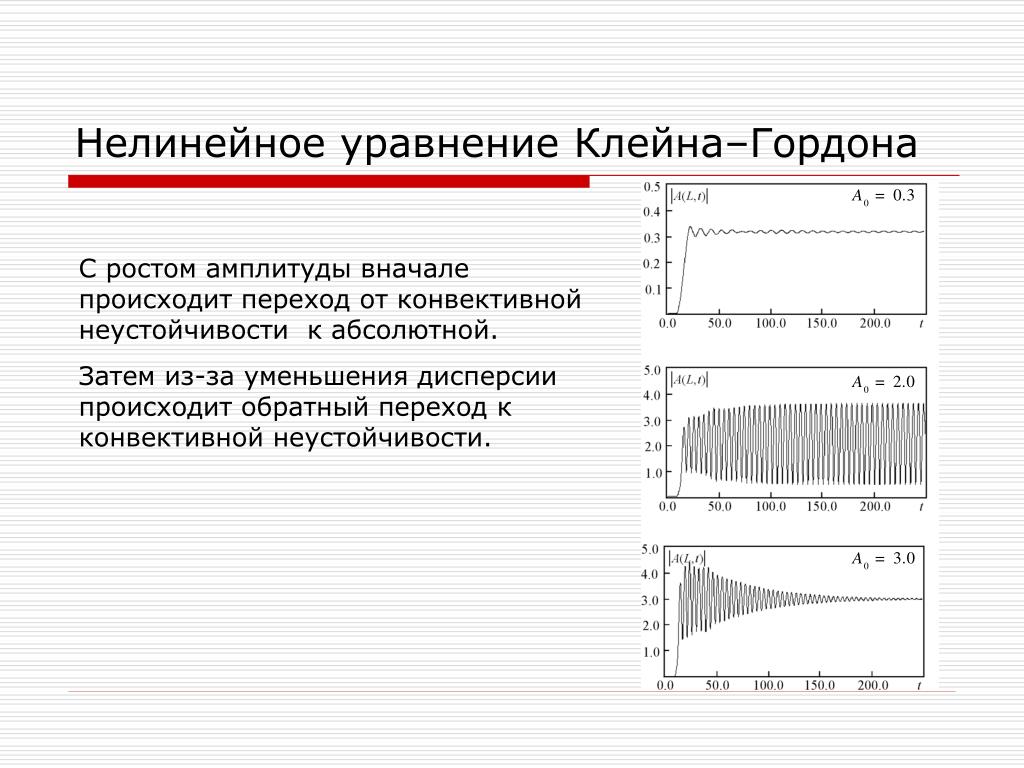

Нелинейное уравнение Клейна–Гордона

С ростом амплитуды вначале происходит переход от конвективной неустойчивости к абсолютной.

Затем из-за уменьшения дисперсии происходит обратный переход к конвективной неустойчивости.


7092596

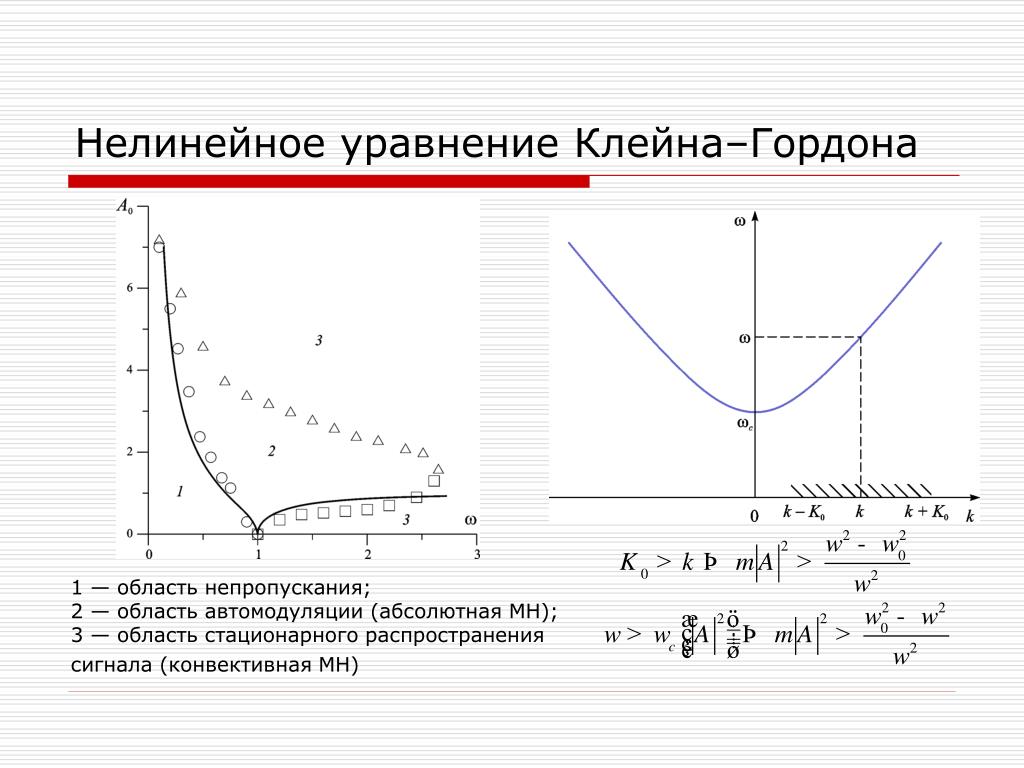

Нелинейное уравнение Клейна–Гордона

1 — область непропускания;

2 — область автомодуляции (абсолютная МН);

3 — область стационарного распространения сигнала(конвективная МН)


7092596

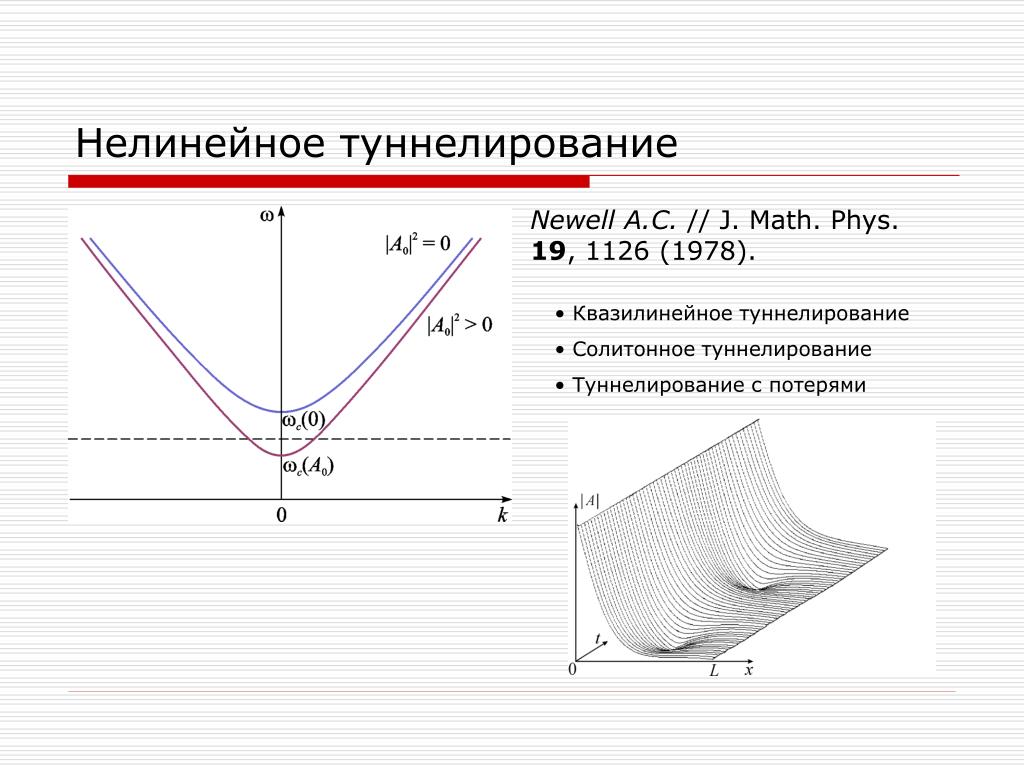

Нелинейное туннелирование

Newell A.C. // J. Math. Phys. 19, 1126 (1978).

  • Квазилинейное туннелирование

  • Солитонное туннелирование

  • Туннелирование с потерями


7092596

Нелинейное туннелирование

а

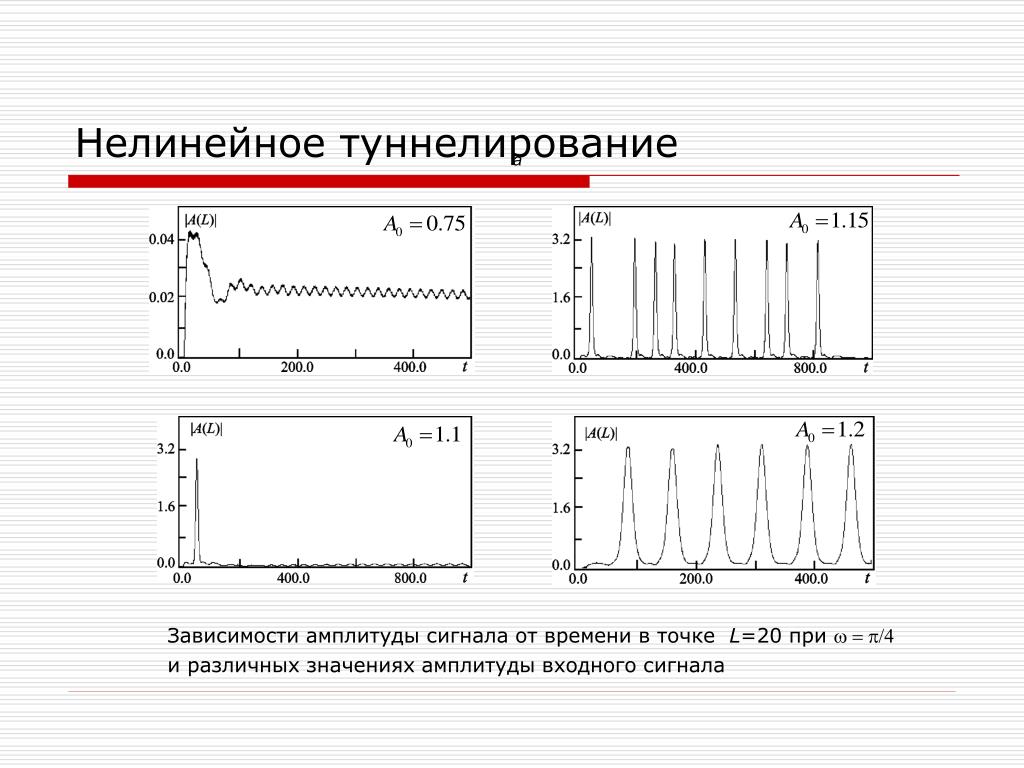

Зависимости амплитуды сигнала от времени в точке L=20 при w = p/4 и различных значениях амплитуды входного сигнала


7092596

Нелинейное туннелирование

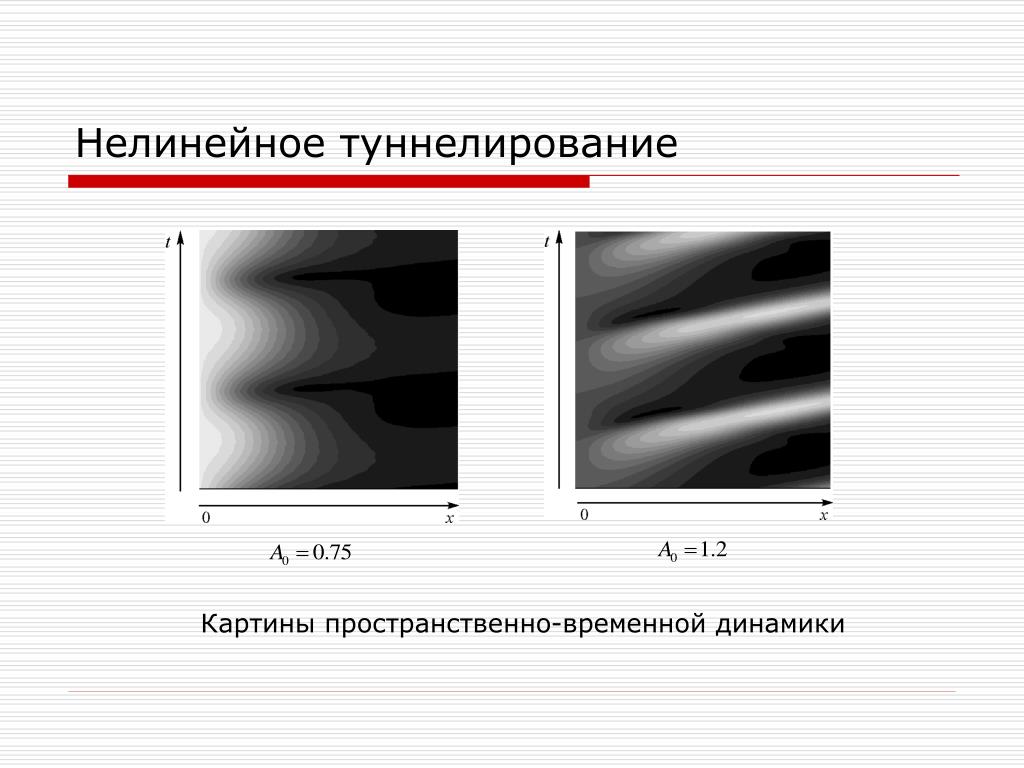

Картины пространственно-временной динамики


7092596

Нелинейная динамика МН в периодической брэгговской структуре


7092596

Численное моделирование методом FDTD

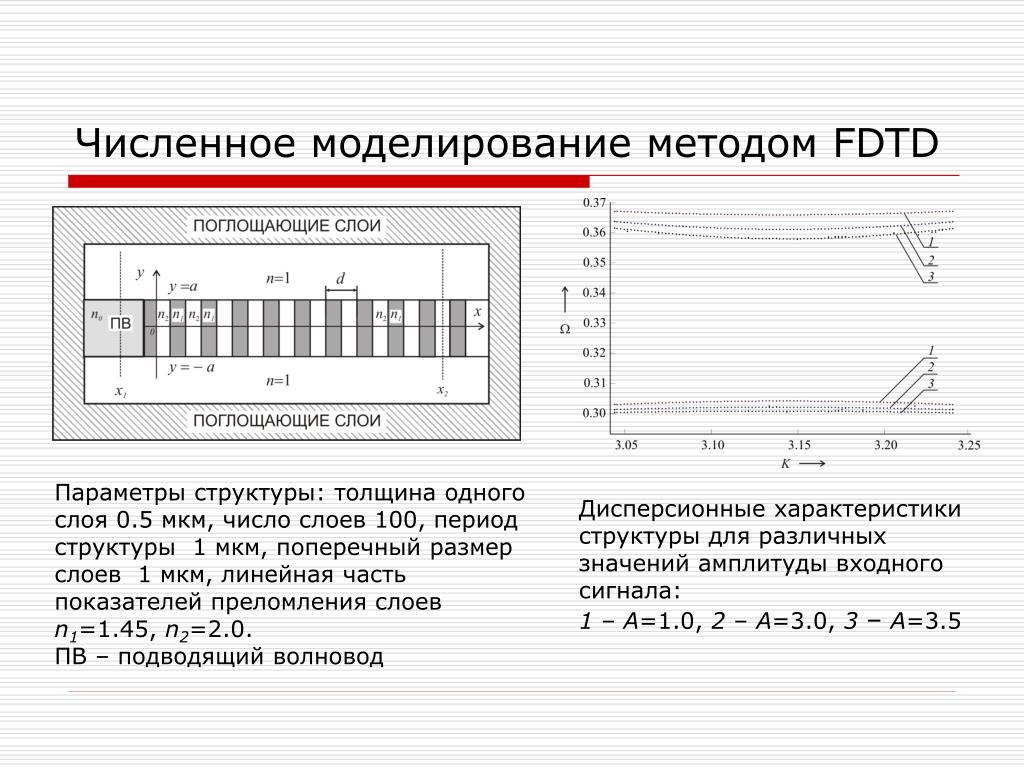

Параметры структуры: толщина одного слоя 0.5 мкм, число слоев 100, период структуры  1 мкм, поперечный размер слоев  1 мкм, линейная часть показателей преломления слоевn1=1.45,n2=2.0.ПВ – подводящий волновод

Дисперсионные характеристики структуры для различных значений амплитуды входного сигнала: 1 – A=1.0, 2 – A=3.0, 3–A=3.5


7092596

Численное моделирование методом FDTD


7092596

Численное моделирование методом FDTD


7092596

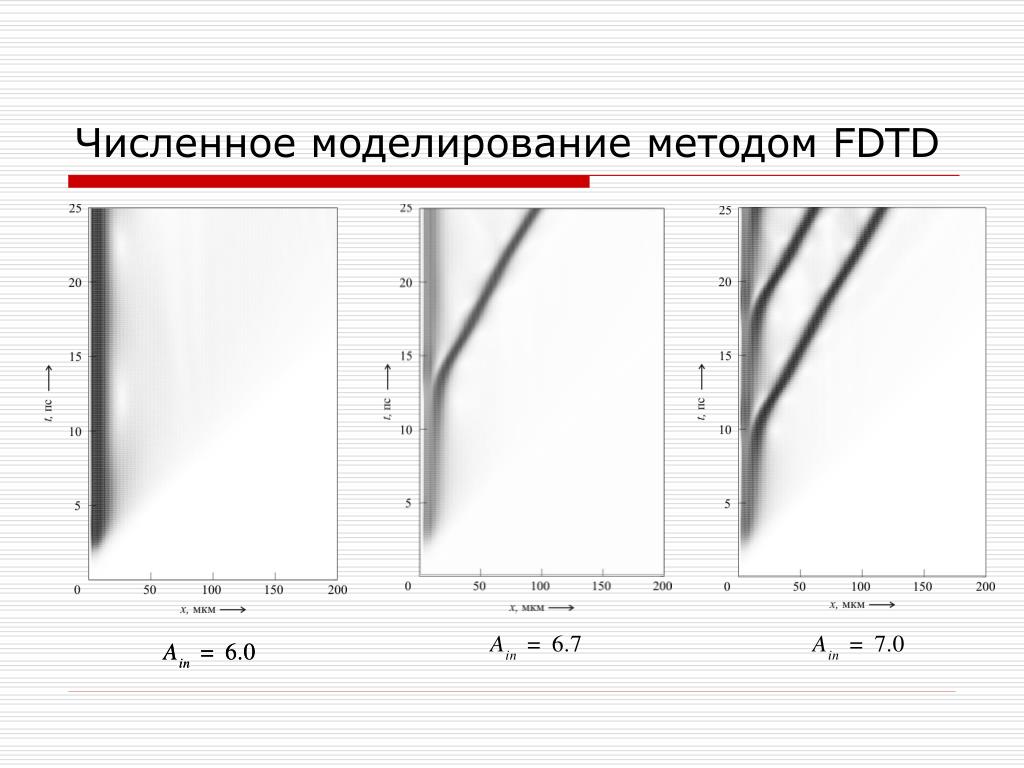

Численное моделирование методом FDTD

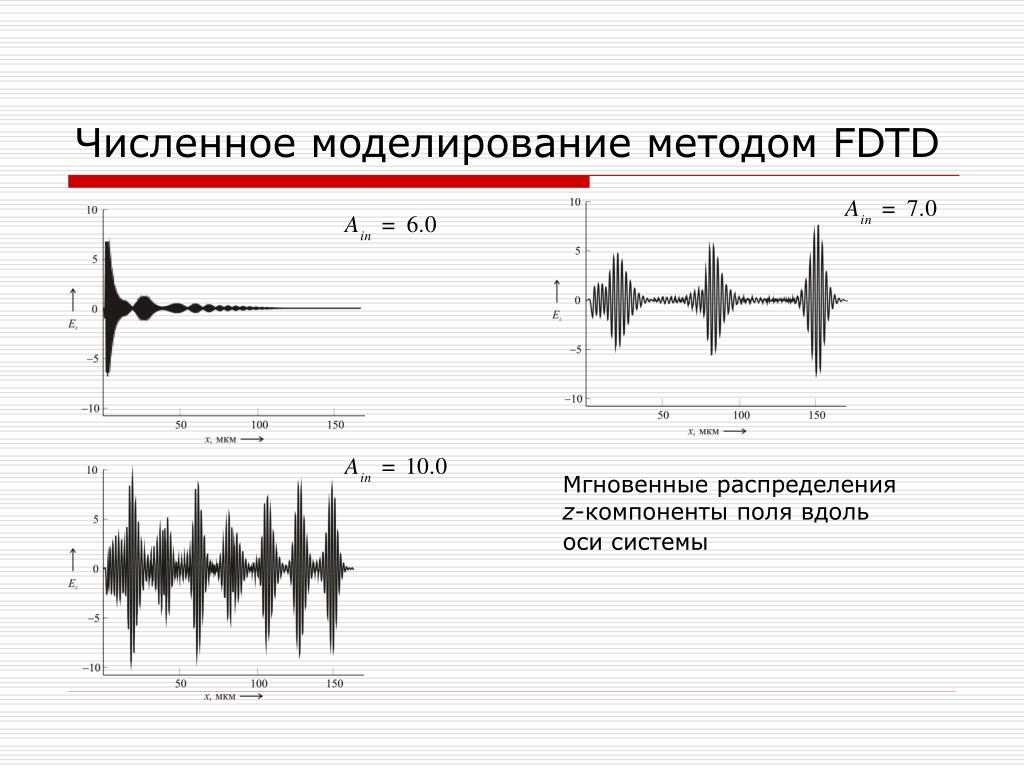

Мгновенные распределения z-компоненты полявдоль оси системы
