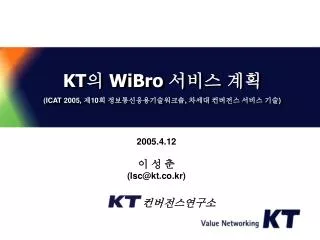

KT의 WiBro 서비스 계획 (ICAT 2005, 제10회 정보통신응용기술워크숍, 차세대 컨버전스 서비스 기술) 2005.4.12 이 성 춘(lsc@kt.co.kr)

Ⅰ WiBro 서비스 개요 Ⅱ WiBro 기술개발 현황 Ⅲ WiBro 기술 및 표준화 현황 IV WiBro 사업 추진계획 차 례

CAGR = -6.23% CAGR = -3.08% I. WiBro 서비스 개요 (1/8) ■무선데이터 시장은 2004년 매출 3조에서 2008년 6조 이상의 시장을 형성할 것으로 전망됨 유선 무선 시장 특징 이동통신 사업자간의 경쟁과 유선사업자의 신규 Revenue 창출을 위한 경쟁적 진입 시장 특징 1000만 가입자 돌파 이후 시장포화 CAGR = 4.77% CAGR = 20.20% 데이터  무선 데이터 시장 성장율 예측 음성 시장 특징 시장 포화로 매출 감소추세 시장 특징 이동전화 시장잠식으로 매출 감소 [부문별 통신시장 규모 예측(KISDI)]

■유선 초고속인터넷 수준의 서비스를 다양한 단말기를 이용,실외의 정지 및 이동환경에서도 고속으로 저렴하게 제공하는 개방형 무선통신서비스 I. WiBro 서비스 개요 (2/8) 서비스 정의 다양한 서비스를 컨버전스 단말기를 통해 NESPOT, CDMA, DMB 등과 결합 스마트폰, PDA, 노트북 Communication Contents 정지 및 이동 중에도 엔터테인먼트 영상통신 정보 MMS 정지 및 보행, 중속(~60km)의 이동 물류/텔레매틱스 교육 IM/SMS 채팅/P2P/WEB 저렴한 요금으로 Commerce Community Customization 월 3 ~ 4만원 예약/결재 증권 개방형으로 제공 • 멀티미디어 • 게시판 • 개인방송 개인맞춤 서비스 • Web diary • 바이오리듬 체크 • web storage 등 금융 개방된 All-IP망 기반 전자상거래/광고

Mobile 자동차 Service Office SIM SD MMC Infra 정보 Seamless, Ubiquitous Experience ♪ IC Card 개인정보 가정 점포 Ｅ-Tower 게임기 DVC STB TV 지도정보 Digital Contents PC Audio DVD Telephone 실외 SD MMC SD MMC I. WiBro 서비스 개요 (3/8) 서비스 개념 F - 7

I. WiBro 서비스 개요 (4/8) 서비스 포지셔닝 Mobility WLAN, CDMA 1x(EV-DO), IMT2000 의 한계를 극복,장점만을 흡수한 서비스 형태 가격경쟁력 High 3G (IMT-2000) 이동성 전송속도 2G (IS-95, Cellular) 2.3GHz WiBro Nomadic 단말 휴대성 Cordless WLAN 무선전화 WiBro DATA Rate 초고속 인터넷(ADSL,VDSL ..) IMT-2000 Fixed 유선전화 타 서비스와의 비교

I. WiBro 서비스 개요 (5/8) 타 서비스와의 관계 • ■ 초고속인터넷, 무선랜 • 초고속인터넷: 일부 수요대체 가능(1인 가구 중심) • 무선랜: 노트북 사용자의 실내 대용량 트래픽 분산을 수행하는 보완재 역할 • ■ 방송서비스(위성DMB, 지상파DMB, EV-DO BCMCS, WCDMA MBMS) • 서비스 영역이 상이하여 상호 보완적인 관계 형성 • 통신비 지출제약, 단말기 동시 휴대 문제 등으로 WiBro 수요의 일정 부분 • 축소 가능 • ■ 이동전화 • 음성분야는 상호 보완적인 관계 형성 • 무선인터넷 분야는 보완/경쟁 관계 형성 • ■ W-CDMA(R5: HSDPA) • 일정 수준 경쟁 예상되나 특정 서비스 우위여부는 예측 곤란 • 향후 세계 W-CDMA 활성화 추세, WiBro 초기 시스템/단말 안정성에 따라 • 변화 가능

I. WiBro 서비스 개요 (6/8) WiBro와 CDMA 기술 비교 • 주: Revision A, the performance of 1x EV-DO is increased to that of 1x EV-DV.

I. WiBro 서비스 개요 (7/8) 고객 Needs ■고객은 주로 PDA와 노트북 단말을 이용하여 이동 중에 이메일, 게임, 정보검색 등의 서비스를 사용할 것으로 전망 선호 이용장소  이동시 요구 선호 단말기  PDA,노트북 선호 서비스  이메일>게임… 42.1% 학교/직장 59.5% 56.7% 50.6% 36.3% 버스/지하철 30.2% 28.6% 길거리 9.3% 실내장소 8.7% 정보 검색 출장중 이메일 게임 MMS 3.5% 메신저 (출처: 코리아리서치,2003.12) (출처: ETRI, 휴대인터넷 수요조사,2003.10) ■현재 무선인터넷의 주 용도는 엔터테인먼트(58%), 커뮤니케이션(17.6%), 업무(9.3%) ■CDMA 1x EV-DO는 낮은 서비스 질과 컨텐츠 부족, 비싼 요금이 불만사항 ■ 무선LAN은 커버리지 협소 및 ISM 대역 특성상 QoS 보장 어려움 ■WiBro 잠재고객은 저렴한 요금과 고속 전송속도를 추구하는 고객군으로 정의됨

(출처 : KISDI-사업자 공동 수요조사 결과,2004.6) 350 1000 70,000 60,000 900 50,000 300 40,000 800 30,000 20,000 250 700 10,000 ( ) 매출 백억 0 600 Y Y +1 Y+2 Y+3 Y +4 Y +5 200 ( ) 수요 만명 수요(만명) 매출(백억원) 500 150 400 300 100 200 50 100 0 0 Y Y+1 Y+2 Y+3 Y+4 Y+5 I. WiBro 서비스 개요 (8/8) Y+5년 기준, 가입자 890만명, 매출 3조원 이상의 시장을 형성하여 18조원의 산업 유발 효과와 약 27만명의 신규 고용 창출로 정체된 통신시장의 새로운 성장엔진 역할 기대 WiBro 매출 및 수요전망 경제효과 분석 <고용창출 효과> (출처 : ETRI, 정보화기술 동향분석,2003.10)

II. WiBro 기술개발 현황 (1/3) 기술 검증 ■KT는 휴대인터넷 용도 확정 전부터 2.3GHz대역의 주파수를 활용한 기술개발 및 시스템 테스트 진행 기술검증 ■Testbed 구축 : 2002. 4 ~ 2003. 3 • 명동, 양평 2개 지역 구축 (ArrayComm사 iBurst) • 가입자당 1Mbps 전송속도 및 무선LAN 연동 확인 ※ 정부 2.3GHz 대역 주파수의 휴대인터넷용도 확정 (2002.10) 상용화 검증 ■ Multi-Cell 동시 시험 실험국 구축: 2003.4 ~ 12 • 대상기술: iBurst (ArrayComm), flash-OFDM (Flarion), Ripwave (Navini), Broad@ir (Broadstorm) • 규모: 각 기술 당 3개 기지국 및 30개 가입자장치 내외 • 설치장소: KT 중앙지사, KTF 필동, 봉익 기지국(3개) ■Multi-Cell / Multi-System 동시 시험의 의미 • Multi-Cell 시험을 통한 hand-over, 다중 가입자 수용 능력 등 검증 • 대도심지 (명동, 을지로) 환경 시험  최악 환경 시험 검증 ■세계 최초 WiBro 무선망 설계Tool(Celltrek/OPT) 개발 : 2004.4 • WiBro기술 반영한 무선망 설계 최적화가능  기존의 무선망 설계에 필요한 시간과 인력을 획기적으로 개선 기술개발

II. WiBro 기술개발 현황 (2/3) 국내외 표준화 주도 ■산업 활성화 및 국내개발 기술의 해외시장 진출을 위한 국내외 표준화 주도 ■범 WiBro 협의체 적극 참여로 사업자간 협력을 통한 서비스 활성화 모색 국내외 표준화 ■국내 기술 표준화(TTA) 및 HPi개발 프로젝트 주도적 참여 - WiBro 시장 확대 및 연관산업 발전을 위한 TTA 기술표준화 그룹 결성 주도 - 최단기간 국내기술 표준화 완료로 WiBro 조기상용화 기반 마련 - HPi 공동개발(ETRI) 과제 참여: 출연금 30억원(2003~2005) ■국제 표준화(IEEE) 중추적 역할 수행 - 해외사업자와 국제표준화를 위한 협력 포럼 구성(’04.1.20) ☞ 서비스 사업자간 제휴로 Intel, 삼성 등 국내외 제조업체의 적극 동참 - 국내 표준기술의 국제표준화 주도로 WiBro 해외시장 진출 여건 조성 ☞ WiBro핵심기술 24건 IEEE 표준화 채택 ■WiMAX 포럼 가입(’05.3) 사업 개발 협력 ■휴대인터넷 협의체 (PII; Portable Internet Initiative) 적극 참여 - PII 창립총회 개최 : 2003.3.11(목) - 회원사 수: 100여개 업체 (2005.1 현재) - 주요 추진방향 • 사업자간 WiBro 관련 기술 및 서비스 분야의 활발한 교류 • WiBroBM 발굴 등 수익성 있는 사업화 방안 마련 등

광중계기 Master KT광화문지점 기지국 광중계기 Remote KT중앙지점 RF 중계기 서비스 지역 (지상1~2층) 시연용 차량 RF 중계기 시스템실 II. WiBro 기술개발 현황 (3/3) WiBro용 중계기 개발 ■음영지역 해소 및 셀 커버리지 확대를 위한 TDD 중계기 국내최초 개발 및 시연회 개최 중계기 개발 ■국내 중소기업과 TDD중계기 기술개발 WG 구성(2004.2) ■요소기술 개발을 위한 개발을 위한 중계기 공동개발 추진(5개 업체, 6개 시스템) - 광 중계기: 쏠리테크, 이스텔시스템즈, 네오텔레콤 - RF중계기 : 에이스테크놀로지, C&S Microwave ■중계기 개발 시연회 개최 - 국내최초 TDD고출력 RF중계기 시연회(2004.8.23) - WiBro 중계기 개발 종합 발표회(2004.9.23)

10MHz 4.5MHz 4.5MHz 1st Band 2nd Band 3rd Band 무선LAN 보호대역 보호대역 보호대역 CH1 CH3 CH2 CH1 CH3 CH2 CH1 CH3 CH2 CH1 2300MHz 2327 2331.5 2358.5 2363 2390 2400MHz III. WiBro 기술 및 표준 현황 (1/6) WiBro 기술방식과 주파수 할당 ■ WiBro 시스템은 IEEE 802.16-2004, IEEE 802.16e D3 이상 표준과5개의 성능요구사항을 만족하여야 함 (2004.7, 정통부) • 60km/h로 이동시 셀 경계에서 최소 하향 512kbps, 상향 128kbps 보장 • 채널대역폭 9MHz 이상 • 사업자 장비간 로밍가능 의무 • 주파수 재사용계수 1 • 이중화방식 TDD, 송수신 time slot 동기 일치 ■WiBro 주파수 할당 (2004.11, 정통부)

III. WiBro 기술 및 표준 현황 (2/6) WiBro 표준화 Roadmap TTA WiBro 기술방식으로IEEE 802.16e 결정 (2004.7) Phase I Phase I Rev. Phase II 2004.10 2004.4Q ~ 2005.2Q 2004.6 • Enhanced PHY/MAC • AAS, MIMO, LDPC, H-ARQ • OFDMA/TDD • 1024 FFT, BW: 10MHz • PHY Harmonization • MAC Harmonization • IOT Profile • - Profile 작업 (2005.1Q) • - 규격화 작업 (2005.2Q) • - 규격 완성 (2005.3Q) 802.16d/e 802.16d/e TTA TTA IEEE 802.16e Publish Issue 802.16e/D6 Issue 802.16e/D5 Issue 802.16e/D7 2005.3Q (?) 2004.9 2005.2 2005.4

■단말(Portable Subscriber Station: PSS) - WiBro 무선접속, IP 기반 서비스 접속 - IP 이동성, 단말/사용자 인증 및 보안 - 멀티캐스트 서비스 수신, 타망과 연동 ■기지국(Radio Access Station: RAS) - WiBro 무선 접속 - 무선자원 관리/제어, 이동성(핸드오프) 지원 - 인증/보안(* 구현상 제어국에서 지원가능) - QoS 제공, 하향 링크 멀티캐스트 - 과금, 통계 정보 생성 및 통보 기능(* 구현상 제어국에서 지원가능) ■제어국(Access Control Router: ACR) - IP 라우팅 및 이동성 관리, - 인증/보안(* 구현상 기지국에서 지원가능) - QoS 제공, IP 멀티캐스트, 과금 서버에 과금 서비스 제공 - ACR 내의 RAS간 이동성 제어, 자원 관리 및 제어 ■코어 네트워크(Core Network) - 인증 및 과금, IP 이동성 지원, 타망과의 연동 Public IP Network HA 사업자 IP Network AAA ACR ACR RAS RAS RAS RAS PSS PSS PSS PSS III. WiBro 기술 및 표준 현황 (3/6) WiBro 구성도

III. WiBro 기술 및 표준 현황 (4/6) Key Features ■ RF Frequency: 2.3GHz ■ Multiple Access/Duplexing: OFDMA/TDD ■ Frame length: 5 msec ■ Bandwidth: scalable from 1.25MHz to 20MHz ■ Flexible subchannelization for band selection and diversity ■ Fast AMC (Adaptive Modulation and Coding) subchannel based on uplink CQI (Channel Quality Indicator) ■ Full diversity subchannel by multiple symbol grouping ■ Cell differentiation with different PN sequences ■ Pilot tone based downlink and uplink ■ Separate ranging channel time slot ■ More efficient channel code: convolutional (or block) turbo code ■ H-ARQ in the downlink and uplink ■ Modulation level: QPSK, 16QAM, 64QAM ■ Optional AAS (Adaptive Antenna System) support

III. WiBro 기술 및 표준 현황 (5/6) System Parameters

III. WiBro 기술 및 표준 현황 (6/6) System Capacity System Capacity 4 / 15

전략적 Positioning • 유무선 통합시장 핵심 서비스 • All-IP 통합 망 구현 및 무선 사업 역량 증대 IV. WiBro 사업 추진계획 (1/11) WiBro 사업 Vision • 세계 10대 통신회사 도약을 위한 핵심 성장엔진 • 유무선 통합의 Ubiquitous 통신시장 선도 인프라 구축 수요 기반 • 84개 시 전체에 Coverage 조기 완성 • CDMA망과의 연계를 통한 초고속 무선인터넷 서비스 제공 • 기존 유/무선 인터넷 User를 대상으로 Mass Market 형성 • ADSL, Nespot 등 기존 고객 기반 Leverage 극대화 사업 환경 통신 시장의 Paradigm 변화 (유선→무선, 유무선 통합) 매출 성장의 정체 (유선 중심 사업구조) 서비스간, 산업간 융합 (Convergence)

IV. WiBro 사업 추진계획 (2/11) Logis WiBro Network UsN FPGA Contents Partner Macro-RAS micro-RAS Service Center Information Center Public Offices Portable Entertainment PCMCIA Tablet ACR Voice Internet Handheld Enterprise CF SmartPhone Command Control pico-RAS/ Repeater Smart/MIMO-RAS Home Network Chipset Subsystems & Service management system Mobile Internet Telematics e-Shop Bank ITS Network User terminal Service/Contents

■기존자원 활용을 통한 투자비 절감  인터넷 백본망, 가입자 광 케이블, 기지국 공용화 등 ■ 사업계획서 서비스 제공계획 및 시장 상황을 반영한 커버리지 확장  Y+2년 전국 커버리지 확보 ■ 상호 운용성, 적합성을 검증한 시스템 채용으로 WiBro망의 유연성, 개방성 확보 Hot Zone 지사/점 인터넷 백본 중앙노드 인증서버/DHCP/포털 WiBro ACR RAS 라우터 ADSL 모뎀 HA M/E AP RAS Nespot (통합형) 인터넷 백본망 서버 Farm 전달망 액세스망 IV. WiBro 사업 추진계획 (3/11) WiBro 망 구조

■ WiBro 투자규모 및 시기는 WiBro 사업활성화를 위해 탄력적으로 조정 가능 1단계 Hot Zone 2단계 2G/3G 3단계 WiBro Hot Spot AP AP AP AP 공원 공항 IV. WiBro 사업 추진계획 (4/11) 망구축 계획 망 연동 구성도 서울 인천 대전 대구 울산 광주 부산 • 2G/3G: 음성 위주의 광역서비스, 협대역 데이터 • WiBro: 도심지 위주 광대역 데이터 서비스 • Nespot: 가정 내, Hot Spot등 특정지역 서비스 • 준비단계 (2005년): APEC 시연, 인프라 구축 • 1단계 (2006년): 서울 및 수도권, 광역시 등 20개시 • 2단계 (2007년): 중소도시 18개시 • 3단계 (2008년): 소도시 46개시

IV. WiBro 사업 추진계획 (5/11) ■상용 제품 일정 ■ 2005.11 : 부산 APEC정상회담 장소 포함하여 이동성 포함한 WiBro 시연 ■2006.04 : 서울지역 부터 상용서비스 표준형 기지국 소형 기지국

단말 제공 방안 ■이용자 층에 따른 다양한 단말 확보(카드 타입, Chip 내장 노트북, PDA, HPC형, 스마트폰 등) ■유무선 통합 환경을 고려한 전용 단말 개발(사용자 접근 및 이용이 편리한 유저 인터페이스) ■유사 서비스와의 결합을 고려한 단말 기획/제공(WLAN, CDMA, DMB 결합) 단말형태 단말 개발 Roadmap 도입기 성장기 성숙기 WiBro 전용 단말 -카드형,내장형 • 다중모드 단말 • 카드형,내장형 • WiBro+ CDMA+GPS 등 특화단말 - 개인/기업용 단말 - 지능형 융합 단말 - 서비스 전용 단말 One Chip 노트북 DBDM 휴대단말 WiBro+ WLAN WIBro+ DMB WiBro+ GPS TBTM 단말WiBro + WLAN + CDMA WiBro+ CDMA+ DMB WiBro 전용 휴대단말 DBDM휴대단말 (WiBro+ CDMA) PDA Smart Phone IV. WiBro 사업 추진계획 (6/11)

■초고속인터넷의 강점을 살려 멀티미디어/컨버전스형 Killer Applications 모델 개발 ■기존 서비스와 결합을 통해 소비자 이용편익 증대 및 수익창출 극대화 IV. WiBro 사업 추진계획 (7/11) 기존 인터넷 서비스 WiBro Killer Apps. 유선 서비스 • 정보검색, e-Mail 등 Information • 영화 VOD등 Entertainment • 기타: e-Stock, e-Banking, e-Learning 핵심 서비스 • MMS (Multimedia Messaging Service) • High Quality 영상메일/메시징 • Push형 서비스 • 그룹영상채팅, Ad & Coupon서비스 • Game : IP기반의 다양한 네트워크 게임 • LBS (Location Based Service) • 위치기반 응용 서비스 • IP Multicasting 서비스 • 고화질 VOD, 실시간 방송, 영화 진화/발전 멀티미디어화 컨버전스화 유무선 연계화 무선 서비스 • 단순문자메시지 (SMS) • VOD, 단순 게임등 Entertainment • e-Banking등 m-Commerce 결합서비스 • Nespot 결합 서비스 • CDMA 결합 서비스 • DMB 결합 서비스 • Megapass 결합 서비스 KT 기존 인프라 및 초고속 인터넷 축적 핵심기술 활용 유선(이동성요구) + 무선(광대역요구)  결합 서비스 기존 유무선 컨텐츠 + 인터넷 다양한 서비스  멀티미디어, 3D, 솔루션결합상품으로 Up-grade

유무선 통합포털 WiBro Client IV. WiBro 사업 추진계획 (8/11) Message based service ■Messaging 서비스는 개인 및 기업고객에게 새로운 기회 제공 - 통신비 절감, 생산성의 증가, 새로운 수익 창출 등과 같은 Business Benefit 제공 ■WiBro 초기의 유무선연동 Communication Tool로서포지셔닝 ■이동통신 기반과 달리 WiBro망 이용시 이용료, 전송시간, 대역폭 등의 큰 부담 없이 MMS 이용 ■유무선 메신저 연동을 통한 Convergence 서비스화. ``` 유선 인터넷 ② ① Megapass Megapass Client KT WiBro (2.3GHz) 이동전화 무선 인터넷` ③ ① 메신저를 이용하여 필요한 웹 Content 이용 ② 메신저를 이용하여 유선사용자와 Communicate ③ 메신저를 이용하여 무선사용자와 Communicate(MMS) Mobile Network CDMA Client

IV. WiBro 사업 추진계획 (9/11) Location Based Service ■무선 단말을 통한 사용자 위치와 주변정보 탐색이 GPS,GIS라면 사용자 주변정보를 기준으로 실질적 서비스를 제공하는 것이 휴대인터넷 LBS의 특징 ■WiBro 기반 LBS는 콘텐츠 및 비즈니스 모델에서 이동통신 LBS에 비하여 우위 ■WiBro의 차별성인 저렴한 비용을 최대한 활용한 멀티미디어 결합형 서비스 제공 시, WiBro 기반 LBS는 안정적 수익 창출 가능 12

지도 지도 정보 CNS 인터페이스 인터페이스 교통 교통 정보 안전 엔터테인먼트 위치 LBS 정보 CRM IV. WiBro 사업 추진계획 (10/11) Telematics Service ■KT의 서비스 인프라와 결합한 통신망 연동을 통한 서비스 모델 확대 - 차량-개인단말-고객의 가정으로 연동되는 Seamless한 서비스 제공 - M-Commerce, Entertainment, Game 등으로 확대 → 고부가가치 Infotainment 모델 개발 안전/보안 서비스 (Safety & Security) 주행안내 서비스 (Navigation) 정보제공 서비스 (Internet) 엔터테인먼트 서비스 (Entertainment) . 자동 사고감지 및 긴급출동 . 긴급구난요청(SOS) . 사고대응(CAN) . 도난 감지 및 추적 서비스 . Turn by Turn Navigation . 위치안내(POI, LBS) . 경로탐색 . 교통정보 . 생활정보(날씨/뉴스/주식) . 여행정보/예약 . 웹 검색, 뉴스클리핑 . E-mail(Communication) . 음악(MP3, CD, DVD) . AOD/VOD(뮤직비디오,방송) . 게임(Mutiplayer, 비디오) Progress CDMA 1x(EV-DO) Broadband(WiBro) 2G/3G 셀룰러 WiBro(2.3GHz) GPS, DMB LAN, 인터넷 상담센터

2005. 4Q 2006. 4 2005. 3Q 2006. 2 2005. 2Q 2005. 1Q IV. WiBro 사업 추진계획 (11/11) KT의 WiBro 사업 추진일정 • ■ KT는 2005년 1월에 WiBro 사업권 획득(사업계획서 심사결과 KT는 WiBro 1위 사업자로 선정됨) • ■ KT는 2006년 4월로 예정된 상용서비스의 성공을 위하여 주도 면밀하게 사업을 추진 중 • 시스템, 서비스 개발 • 셀 설계, 기지국사 선정, 시스템/vendor 선정 평가 • 계약, 시스템 확보 및 설치 • 시스템, 플랫폼 설치 완료 • 시범서비스 • 상용서비스

감사합니다 !!
