  1. 新固網業者如何因應電信與網路匯流趨勢(以 EBT/APBW/APOL為例) 報告人：陳振珉 日期：92/7/22

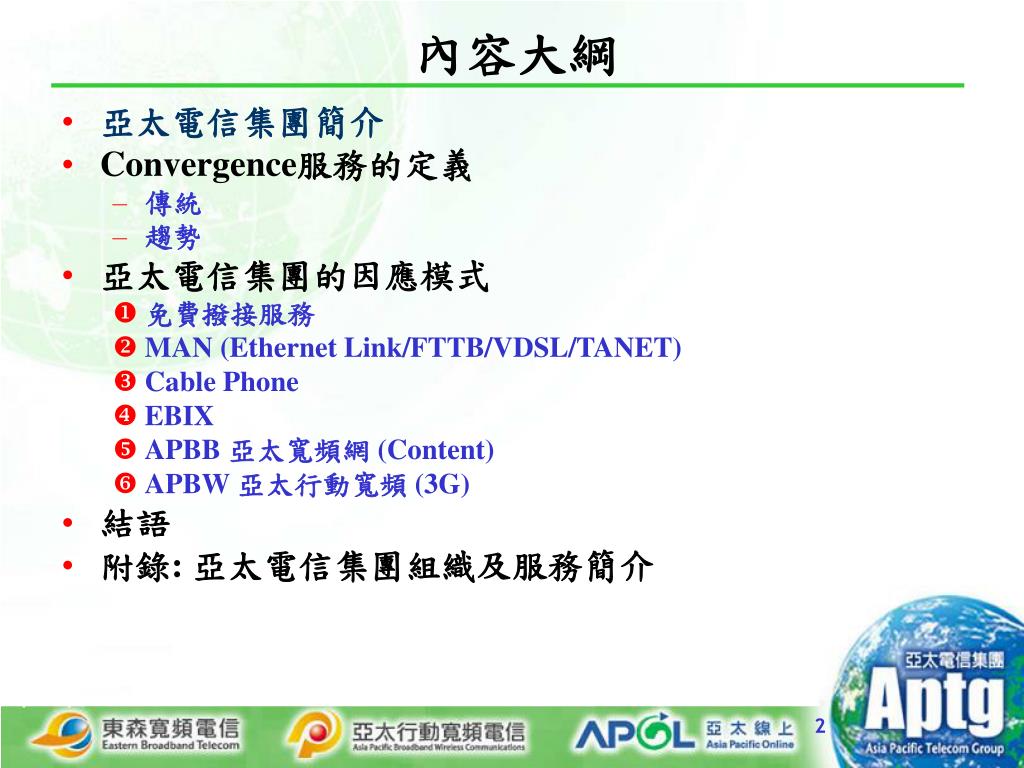

  2. 內容大綱 • 亞太電信集團簡介 • Convergence服務的定義 • 傳統 • 趨勢 • 亞太電信集團的因應模式 • 免費撥接服務 • MAN (Ethernet Link/FTTB/VDSL/TANET) • Cable Phone • EBIX • APBB 亞太寬頻網 (Content) • APBW 亞太行動寬頻 (3G) • 結語 • 附錄: 亞太電信集團組織及服務簡介

  3. 亞太電信集團簡介

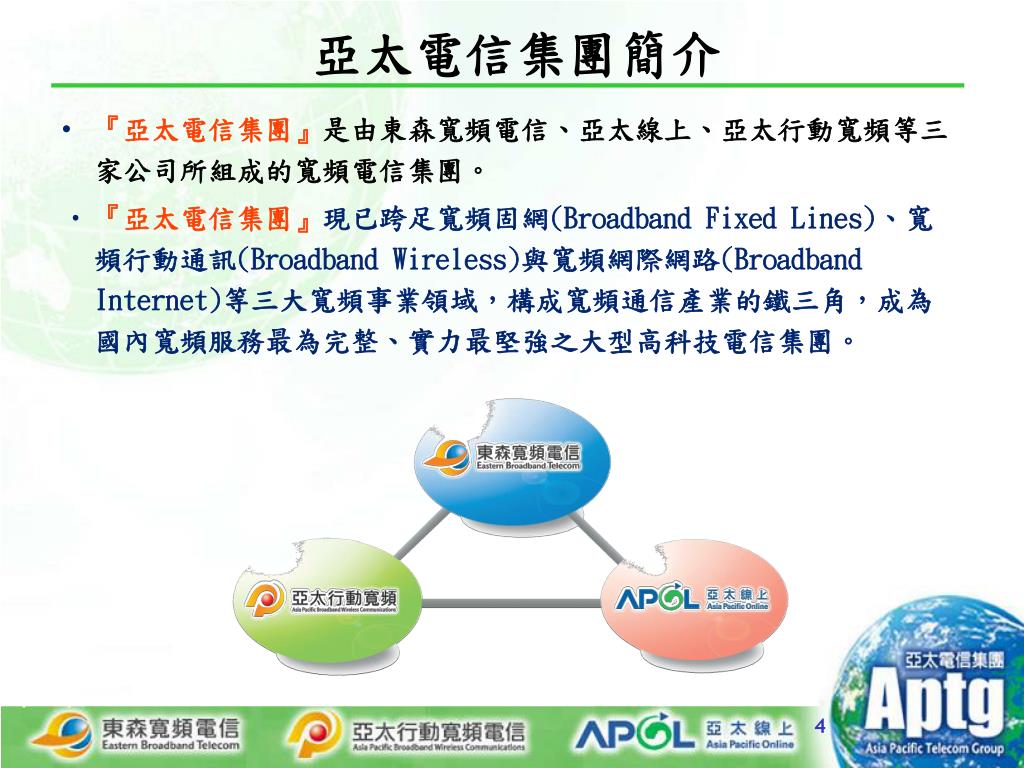

  4. 亞太電信集團簡介 • 『亞太電信集團』是由東森寬頻電信、亞太線上、亞太行動寬頻等三家公司所組成的寬頻電信集團。 • 『亞太電信集團』現已跨足寬頻固網(Broadband Fixed Lines)、寬頻行動通訊(Broadband Wireless)與寬頻網際網路(Broadband Internet)等三大寬頻事業領域，構成寬頻通信產業的鐵三角，成為國內寬頻服務最為完整、實力最堅強之大型高科技電信集團。

  5. 亞太電信集團簡介-營運理念 • 『亞太電信集團』本著務實的營運理念來經營寬頻電信、網路資訊內容及行動寬頻等服務，以整合(Convergence)、創新(Innovation)、速度(Speed)的態度做為營運的指導原則。 整合 Convergence 創新 Innovation 速度 Speed

  6. Convergence 服務的定義

  7. Convergence 服務的定義-傳統 • 傳統的定義 • 整合式的服務窗口: One-stop-shopping • 綑綁式的服務: Bundling(Packaging) Service • 傳統或常見的整合式電信服務 • Voice over IP (二類電信 VoIP) • 單一(整合式)帳單服務 • 單一客服窗口 • 傳統的整合只能做外在的整合，而不是架構性或功能面的整合。所以應該是稱為「Integration 」較為貼切！

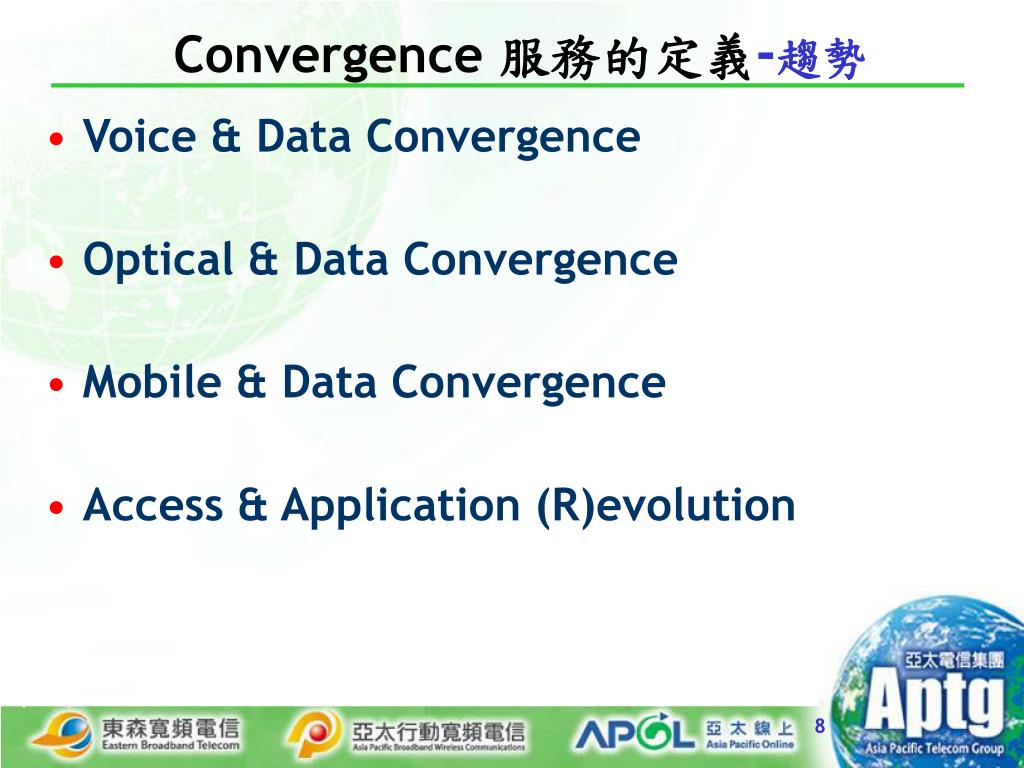

  8. Convergence 服務的定義-趨勢 • Voice & Data Convergence • Optical & Data Convergence • Mobile & Data Convergence • Access & Application (R)evolution

  9. TDM network Local Class 5 Local Class 5 PSTN Gatekeeper/MGC Trunk/Class 4 Call Server VoIPTrunking C4 H.323/MGCP/Megaco ATM (AAL2) IPoATM (AAL5) V.52 Link TGW TGW CoS IP(DiffServ + MPLS/ Dedicated IP) Cable Phone VoDSL ATM CMTS MGW BB Access ATM GW EMTA Local VoIP C5 Softswitch /Class 5 Call Server MGCP/Megaco PBX AGW RGW Benefit of VoIP Flat No mesh – more effective in resource usage Voice compress – bandwidth save Unify Data Interface QOS Multi-service IP RGW H.323/SIP Convergence 服務的定義-趨勢 • Voice & Data Convergence

  10. Convergence 服務的定義-趨勢 • Voice & Data Convergence 推廣所遭遇的困難 • 以VoIP 為例 • 標準太多且無法有效整合 H.323/SIP/BICC/MGCP/H.248..? • 不同廠牌設備之間的互通性太差 (poor interoperability) • 經由公眾網路時無法保證 QoS • 安全性較差 • 節省的費用有限 • 完全IP主導的時代尚未來臨，語音與數據的整合必須要是如Soft Switch、Cable Telephone 的 True Convergence！

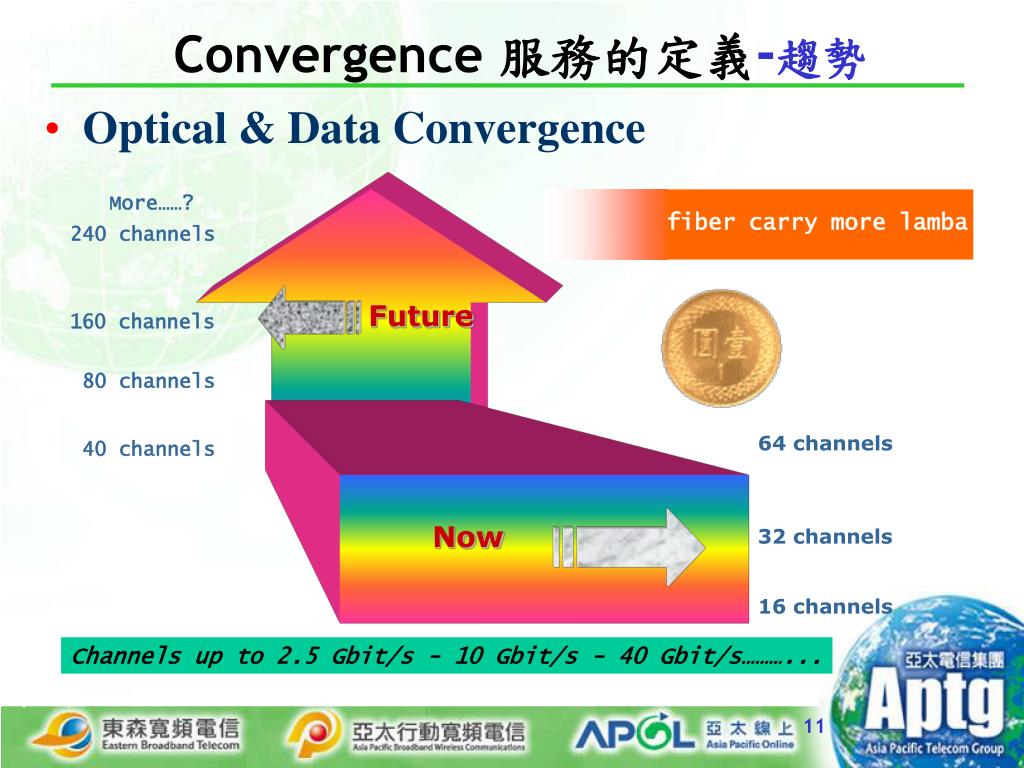

  11. More……? One fiber carry more lamba 240 channels Future 160 channels 80 channels 64 channels 40 channels Now 32 channels 16 channels Channels up to 2.5 Gbit/s - 10 Gbit/s - 40 Gbit/s………... Convergence 服務的定義-趨勢 • Optical & Data Convergence

  12. 1,000 Fixed 800 600 Mobile Internet (Millions) 400 200 Mobile Internet 0 1996 1998 2000 2002 2004 Convergence 服務的定義-趨勢 • Mobile & Data Convergence

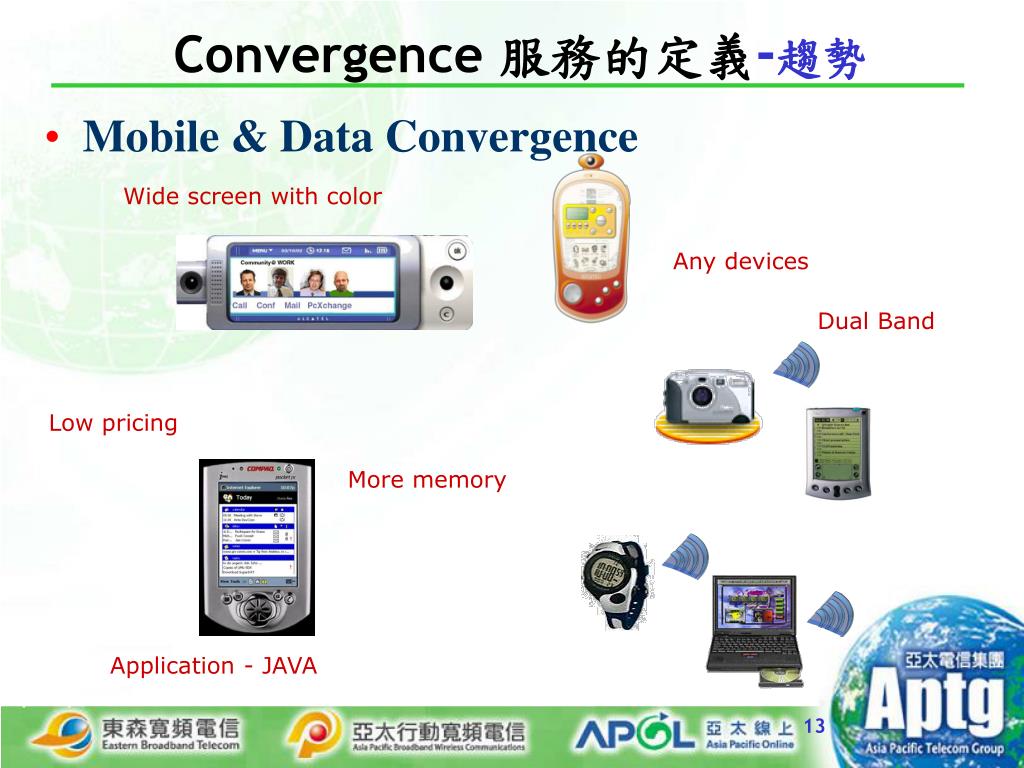

  13. Convergence 服務的定義-趨勢 • Mobile & Data Convergence Wide screen with color Any devices Dual Band Low pricing More memory Application - JAVA

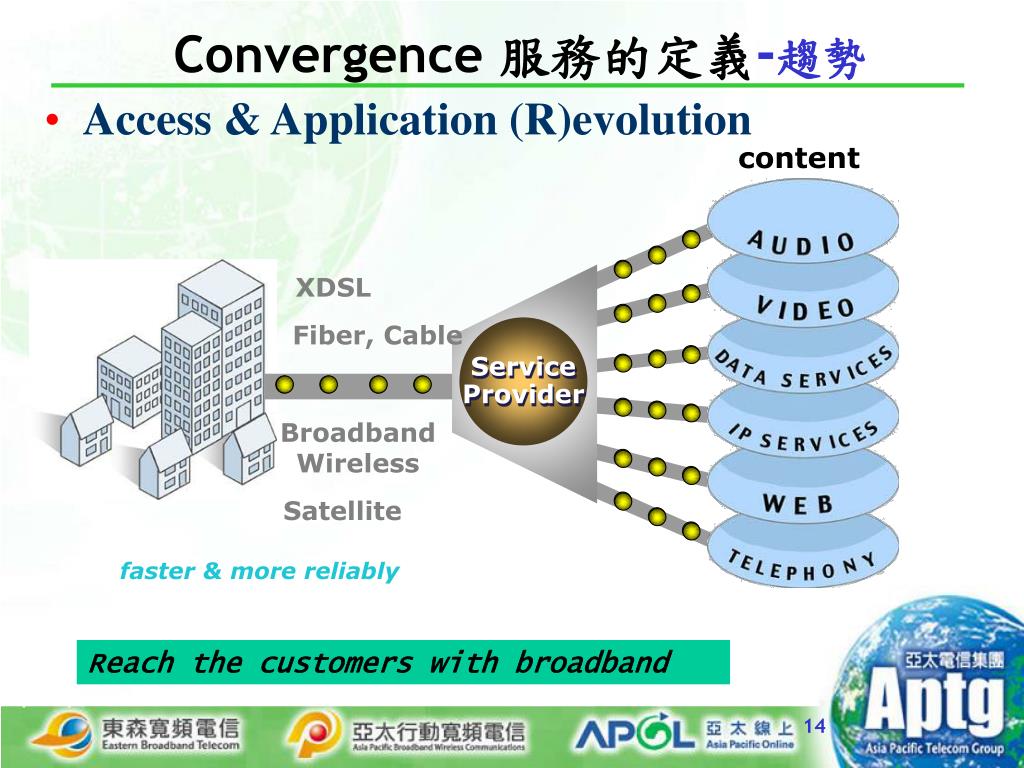

  14. Convergence 服務的定義-趨勢 content • Access & Application (R)evolution XDSL Fiber, Cable Service Provider Broadband Wireless Satellite faster & more reliably Reach the customers with broadband

  15. Capacity Web hosting Videoconferencing VoIP ISDN PSTN Video High speed Internet, intranet Broadband Access LAN-to-LAN Film library PBX interconnect Teleworking CD library Telesurveillance Telecommuting Telemedicine E-commerce Presentations download WWW browsing YesterdayToday E-mail, chat box Telephony Media type Voice Text Image Dig. Sound Video New Applications, Higher Bandwidth Convergence 服務的定義-趨勢 • Access & Application (R)evolution

  16. 亞太電信集團的因應模式

  17. New Value Chain for MM services TraditionalValue Chain Content (38 %) Aggregation (12 %) ARPU = 1.2K ARPU = 1.8K Network Operations & Service Provisioning (100 %) NetworkOperations (25 %) Service Provisioning (25 %) (source: Arthur D. Little) 亞太電信集團的因應模式 • Network operators need to move up the value chain • EBIX • APBB 亞太寬頻網 (Content) • APBW 亞太行動寬頻 (3G) • 免費撥接服務 • MAN (Ethernet Link/FTTB/VDSL/TANET) • Cable Phone

  18. 亞太電信集團的因應模式 • 免費撥接服務 • 開台初期以自建PRA基礎架構，提供56K撥接服務給都會區市民上網。 • 2002年初與新浪網(Sina)等知名內容網站成立U2聯盟，提供免費撥接服務給網友。 • 有別於傳統撥接收取上網費用，新固網是以語音網路為優勢，並結合擁有客戶群的市府及內容網站業者，以上網服務開發語音線路用量。 語音網路與上網服務的Convergence

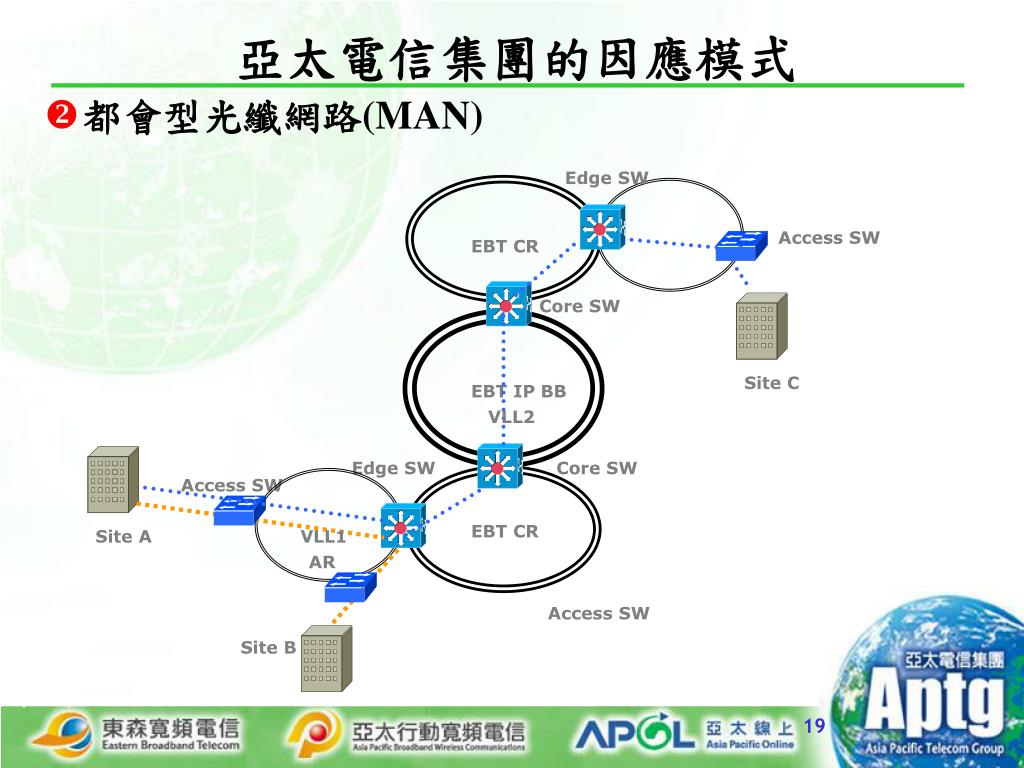

  19. 亞太電信集團的因應模式 Edge SW • 都會型光纖網路(MAN) Access SW EBT CR Core SW Site C EBT IP BB VLL2 Edge SW Core SW Access SW EBT CR Site A VLL1 AR Access SW Site B

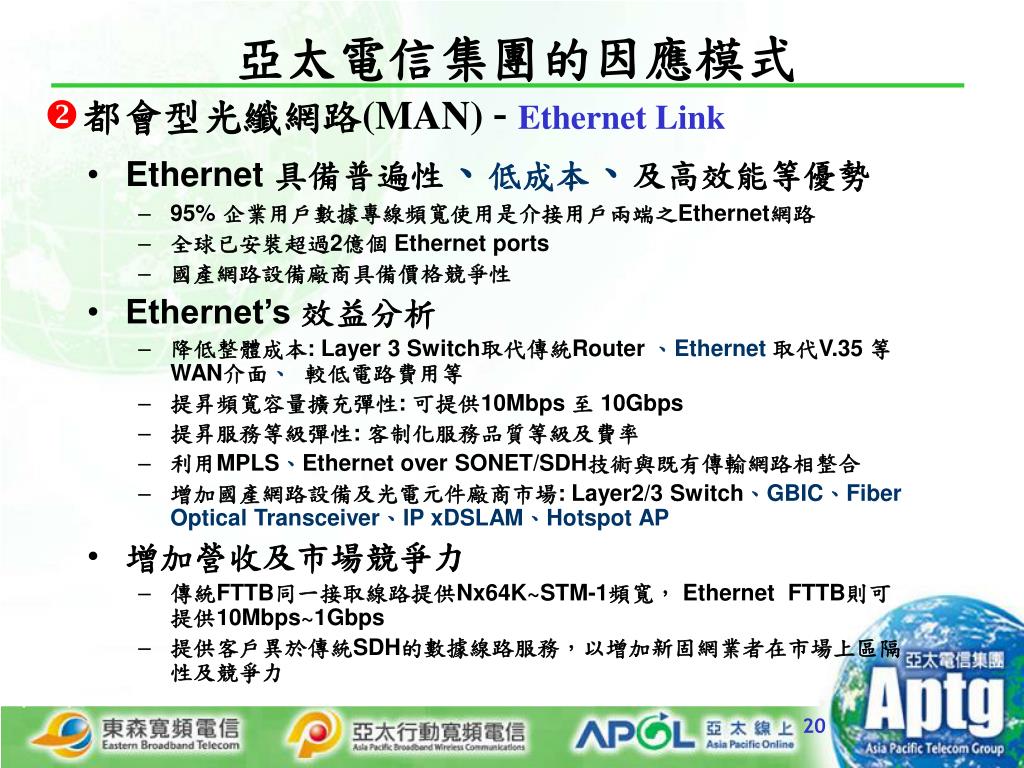

  20. 亞太電信集團的因應模式 • Ethernet 具備普遍性、低成本、及高效能等優勢 • 95% 企業用戶數據專線頻寬使用是介接用戶兩端之Ethernet網路 • 全球已安裝超過2億個 Ethernet ports • 國產網路設備廠商具備價格競爭性 • Ethernet’s 效益分析 • 降低整體成本: Layer 3 Switch取代傳統Router 、Ethernet取代V.35 等WAN介面、 較低電路費用等 • 提昇頻寬容量擴充彈性: 可提供10Mbps 至 10Gbps • 提昇服務等級彈性: 客制化服務品質等級及費率 • 利用MPLS、Ethernet over SONET/SDH技術與既有傳輸網路相整合 • 增加國產網路設備及光電元件廠商市場: Layer2/3 Switch、GBIC、Fiber Optical Transceiver、IP xDSLAM、Hotspot AP • 增加營收及市場競爭力 • 傳統FTTB同一接取線路提供Nx64K~STM-1頻寬，Ethernet FTTB則可提供10Mbps~1Gbps • 提供客戶異於傳統SDH的數據線路服務，以增加新固網業者在市場上區隔性及競爭力 • 都會型光纖網路(MAN) –Ethernet Link

  21. $30,000 $25,000 $20,000 $15,000 $10,000 $5,000 $0 2002 2003 2004 2005 2006 2001 亞太電信集團的因應模式 • 都會型光纖網路(MAN) –Carrier Ethernet 營收 $MU.S. Source: IDC • 2001 ~ 2006 年成長率123% • 新固網業者的市場利基

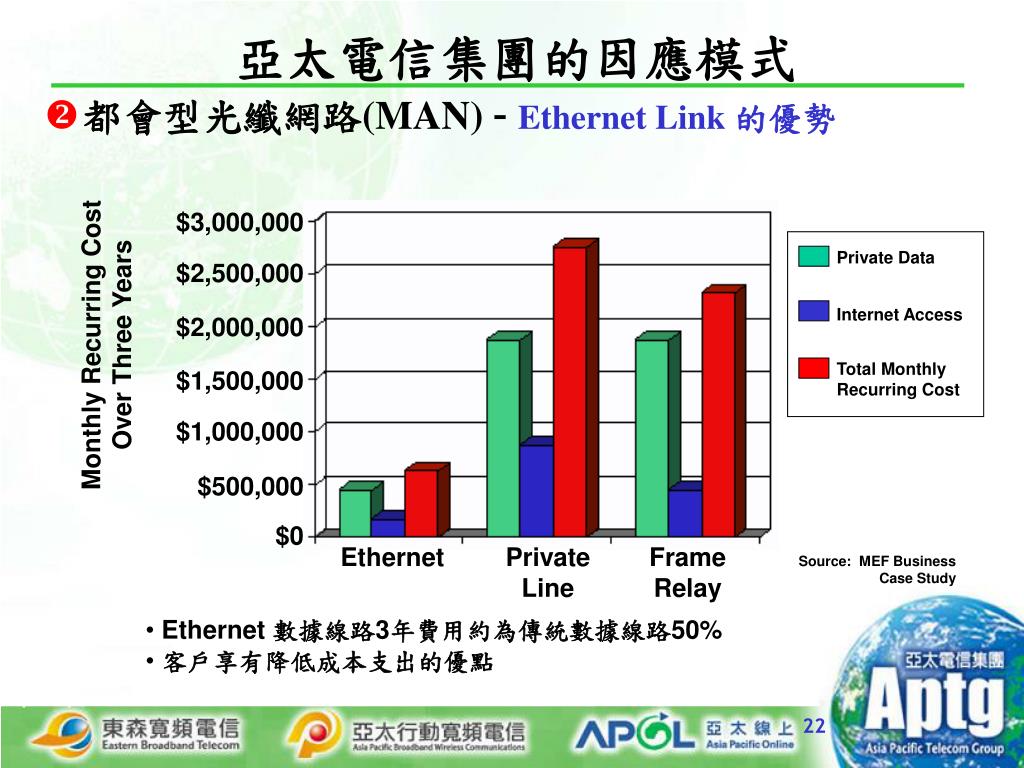

  22. 亞太電信集團的因應模式 • 都會型光纖網路(MAN) –Ethernet Link 的優勢 $3,000,000 Private Data $2,500,000 Internet Access $2,000,000 Monthly Recurring CostOver Three Years Total MonthlyRecurring Cost $1,500,000 $1,000,000 $500,000 $0 Ethernet Private Line Frame Relay Source: MEF Business Case Study • Ethernet 數據線路3年費用約為傳統數據線路50% • 客戶享有降低成本支出的優點

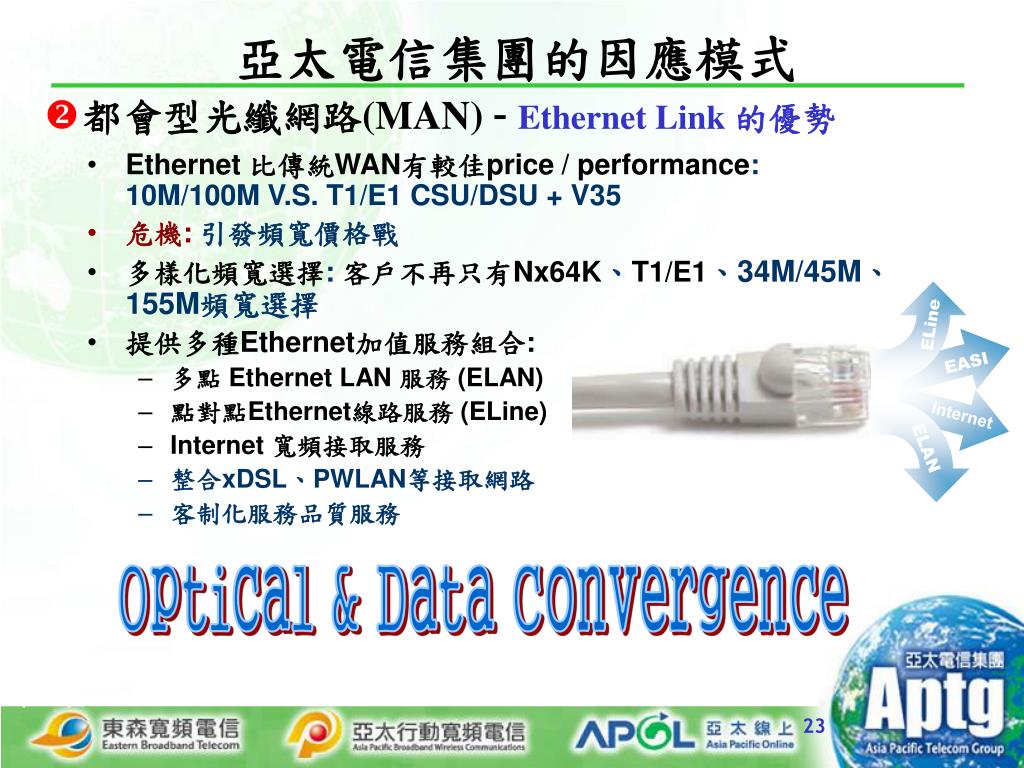

  23. ELine EASI Internet ELAN 亞太電信集團的因應模式 • Ethernet 比傳統WAN有較佳price / performance: 10M/100M V.S. T1/E1 CSU/DSU + V35 • 危機:引發頻寬價格戰 • 多樣化頻寬選擇: 客戶不再只有Nx64K、T1/E1、34M/45M、155M頻寬選擇 • 提供多種Ethernet加值服務組合: • 多點 Ethernet LAN 服務 (ELAN) • 點對點Ethernet線路服務 (ELine) • Internet 寬頻接取服務 • 整合xDSL、PWLAN等接取網路 • 客制化服務品質服務 • 都會型光纖網路(MAN) –Ethernet Link 的優勢 Optical & Data Convergence

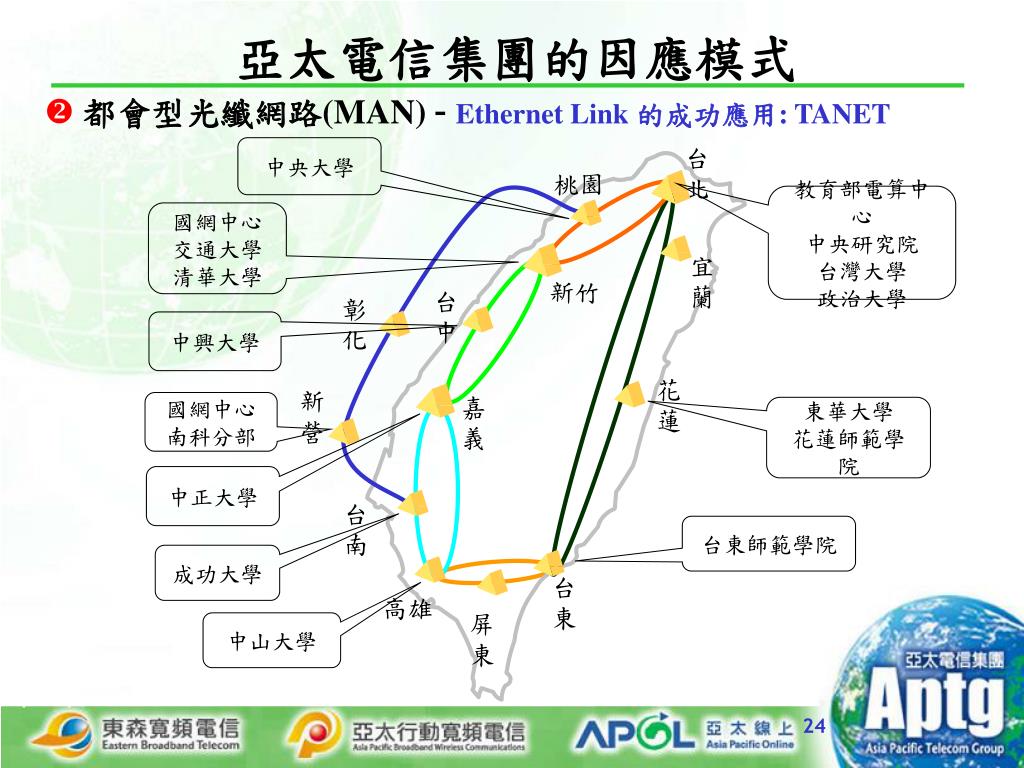

  24. 台北 中央大學 桃園 教育部電算中心 中央研究院 台灣大學 政治大學 國網中心 交通大學 清華大學 宜蘭 新竹 台中 彰化 中興大學 花蓮 新營 嘉義 國網中心 南科分部 東華大學 花蓮師範學院 中正大學 台南 台東師範學院 成功大學 台東 高雄 屏東 中山大學 亞太電信集團的因應模式 • 都會型光纖網路(MAN) –Ethernet Link 的成功應用: TANET

  25. VDSL電路 亞太電信集團的因應模式 上網所需的頻寬無法真正發揮VDSL的高速傳輸特性;而且若全數頻寬做為上網使用,對連外頻寬的需求也將造成負荷 Up:384K~1.5M Dn:400K~1.5M • 都會型光纖網路(MAN) –Ethernet Link 的成功應用: VDSL for 個人 沒有豐富的影音寬頻內容 遠距教學 Up:400K~1.5M Dn:6M~18M Public Media Server Farm VoD HDTV Up:640K Dn:16M Up:128K~640K Dn:400K~1.5M Media Center Internet APOL EBT 對稱:26M(Up/Dn) 非對稱:3M(Up),52M(Dn) Internet Access 技術上要能達到保證各項服務使用的頻寬 Private Media Server Farm Peer To Peer Media Center

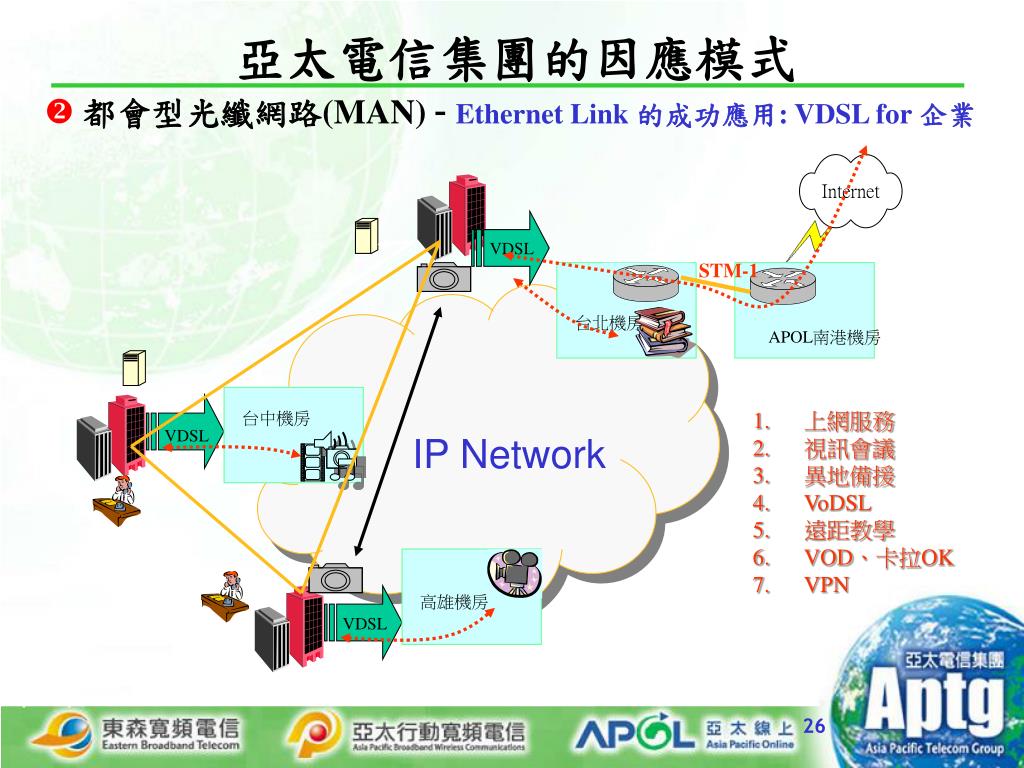

  26. 都會型光纖網路(MAN) –Ethernet Link 的成功應用: VDSL for 企業 VDSL 台北機房 APOL南港機房 台中機房 VDSL IP Network 高雄機房 VDSL 亞太電信集團的因應模式 STM-1 • 上網服務 • 視訊會議 • 異地備援 • VoDSL • 遠距教學 • VOD、卡拉OK • VPN

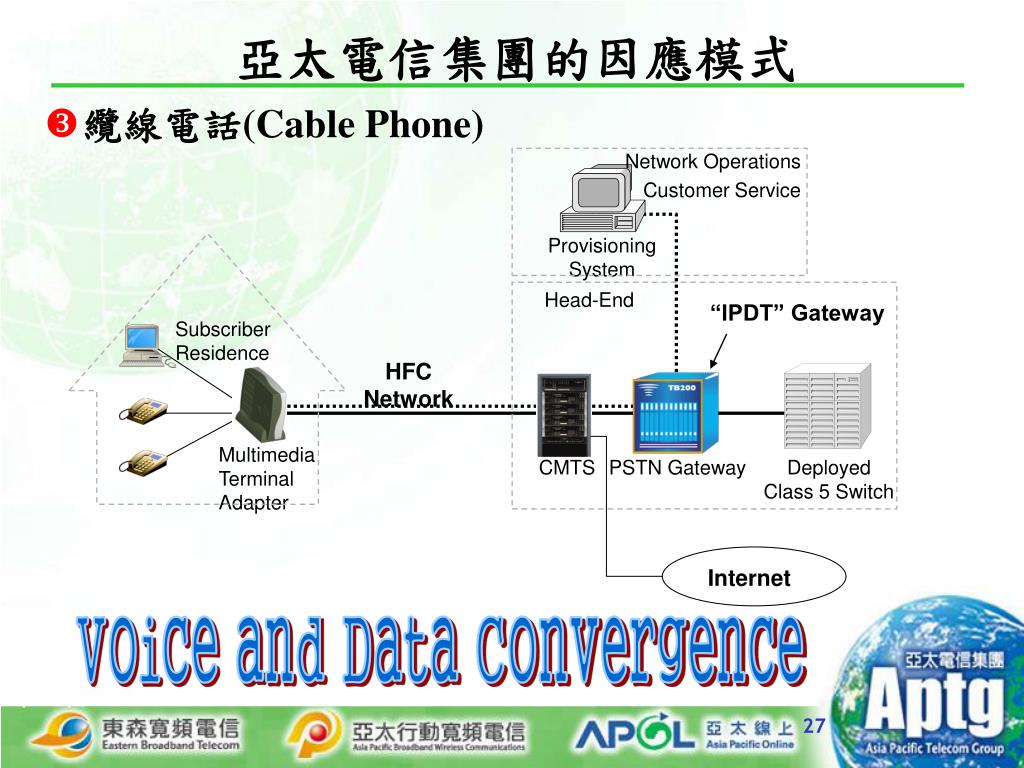

  27. Network Operations Customer Service Provisioning System Head-End “IPDT” Gateway Subscriber Residence HFC Network Multimedia Terminal Adapter CMTS PSTN Gateway Deployed Class 5 Switch Internet 亞太電信集團的因應模式 • 纜線電話(Cable Phone) Voice and Data Convergence

  28. Phone Fax Phone Phone 亞太電信集團的因應模式 • 纜線電話(Cable Phone) EBIX APOL EMTA + DOCSIS 1.1 PC IP Backbone 10/100 Mbps Internet HFCNetwork CMTS EMTA DOCSIS 1.1 電話線 10/100 BaseT Media Gateway V5.2 E1 Link PSTN Local Exchange(Class 5 switch) Voice and Data Convergence

  29. Local eXchange Area Cache Engine Backbone Area 2 3 2 Small ISP Exchange Router Loopback 1 EBIX Backbone Loopback Small ISP Small ISP Small ISP Small ISP 1 3 ISP1 ISP2 ISP3 ISP4 亞太電信集團的因應模式 • 初期(2003年):如下圖所示，EBIX在初期將以提供ISP之間的交換業務為主，並以建立一個公平的交換環境為期許。 • 亞太網際網路交換中心(EBIX)

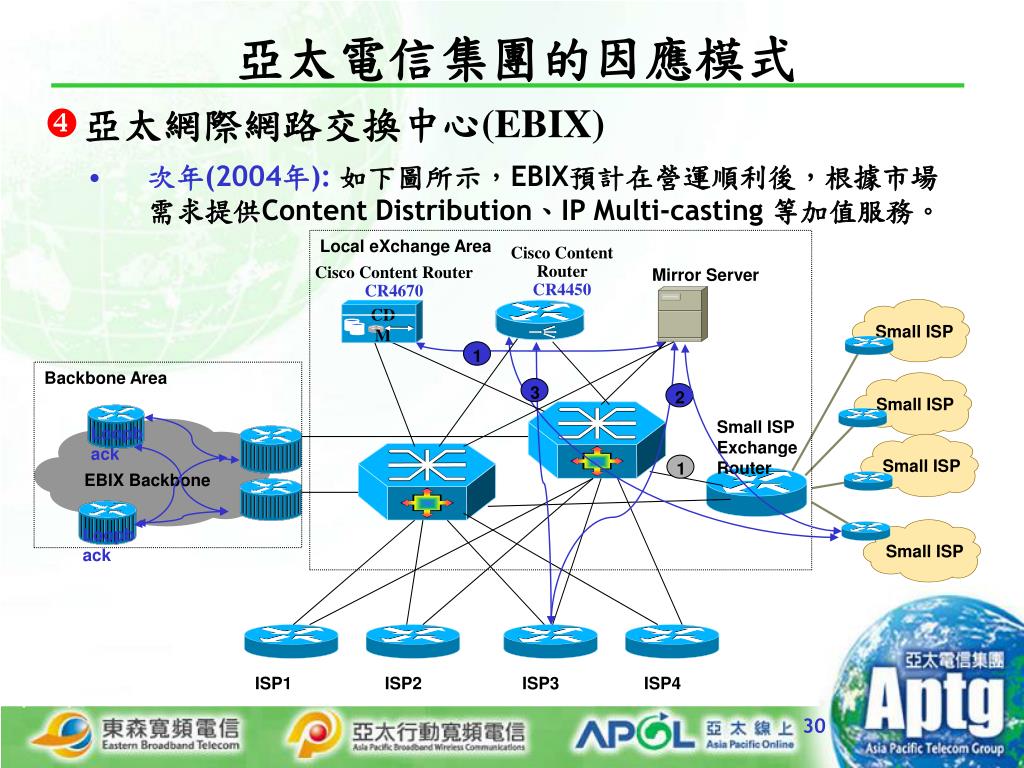

  30. CDM Small ISP Small ISP Small ISP Small ISP 亞太電信集團的因應模式 • 次年(2004年):如下圖所示，EBIX預計在營運順利後，根據市場需求提供Content Distribution、IP Multi-casting 等加值服務。 • 亞太網際網路交換中心(EBIX) Local eXchange Area Cisco Content Router CR4450 Cisco Content Router CR4670 Mirror Server 1 Backbone Area 3 2 Small ISP Exchange Router Loopback 1 EBIX Backbone Loopback ISP1 ISP2 ISP3 ISP4

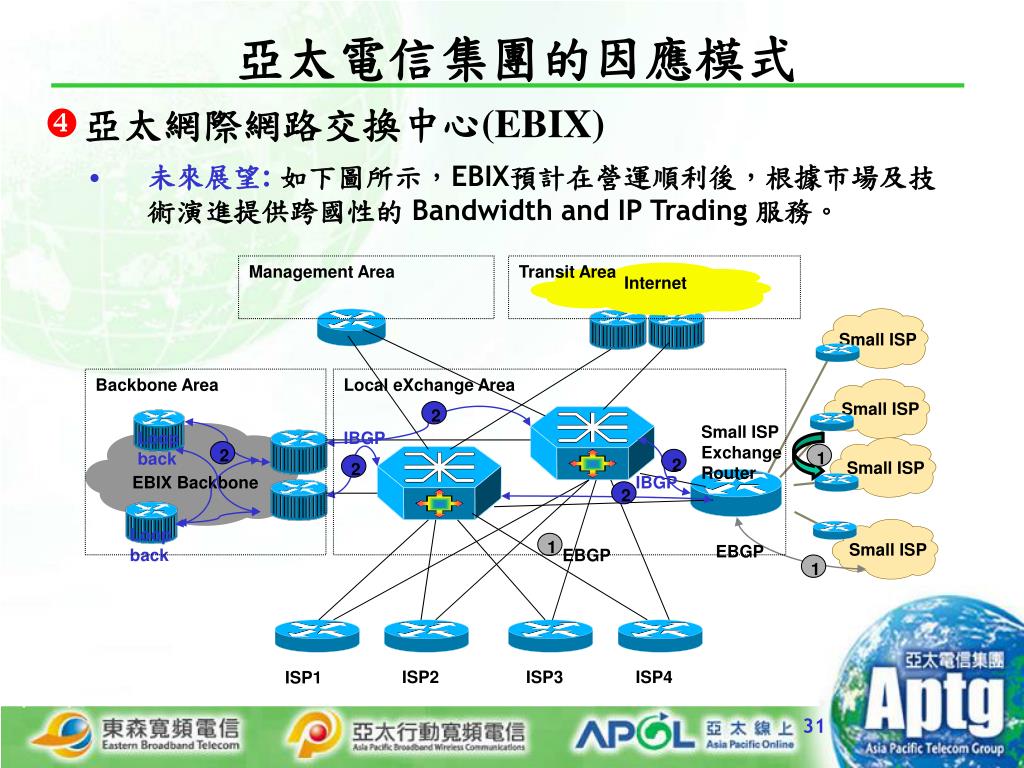

  31. Management Area Transit Area Internet Backbone Area Local eXchange Area 2 Small ISP Exchange Router Loopback IBGP 2 1 2 2 EBIX Backbone IBGP 2 Loopback Small ISP 1 Small ISP Small ISP Small ISP EBGP EBGP 1 ISP2 ISP3 ISP4 ISP1 亞太電信集團的因應模式 • 未來展望:如下圖所示，EBIX預計在營運順利後，根據市場及技術演進提供跨國性的 Bandwidth and IP Trading 服務。 • 亞太網際網路交換中心(EBIX)

  32. 亞太電信集團的因應模式 • 亞太寬頻網(APBB) • 依據網友應用喜好，自2002/4陸續建置影音、遊戲、學習、命理、行動、社群、影音聊天、卡拉迷與購物九大頻道。 • 已累積超過三十萬之會員，今年預計營收為3000萬元。 • 企圖以優質的寬頻內容吸引寬頻用戶，開發新的營收來源，創造數位化社會。 寬頻內容與寬頻上網的Convergence

  33. 亞太電信集團的因應模式 • 亞太寬頻網(APBB)

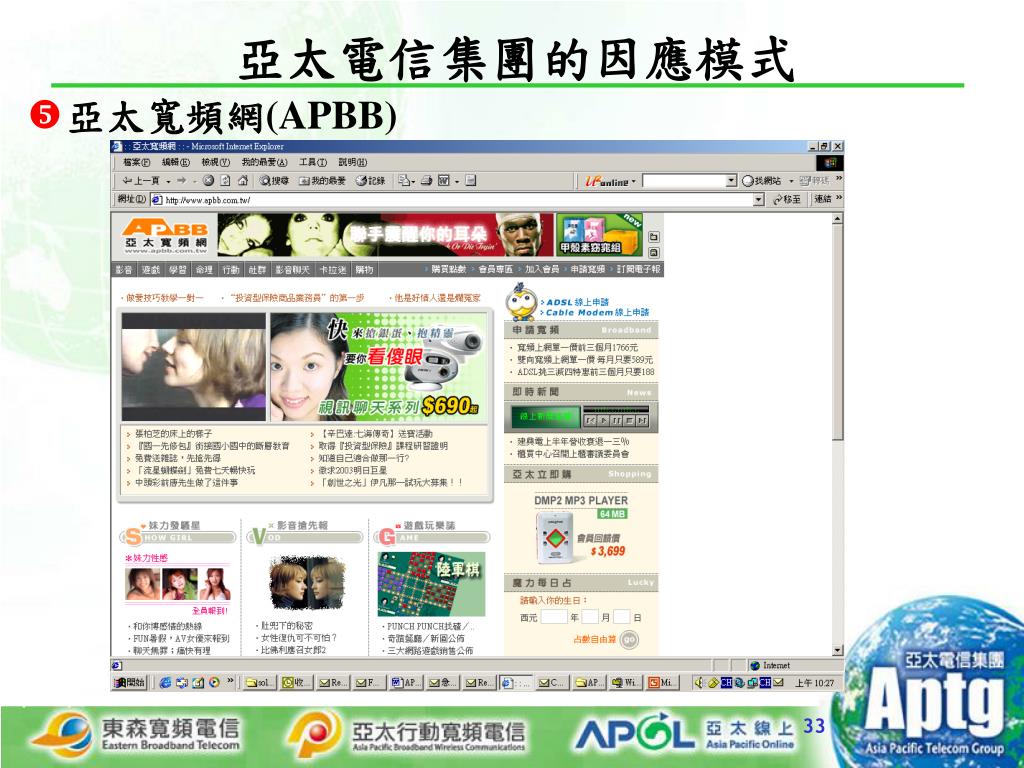

  34. 亞太電信集團的因應模式 • 亞太寬頻網(APBB)

  35. 亞太電信集團的因應模式 • 亞太寬頻網(APBB)

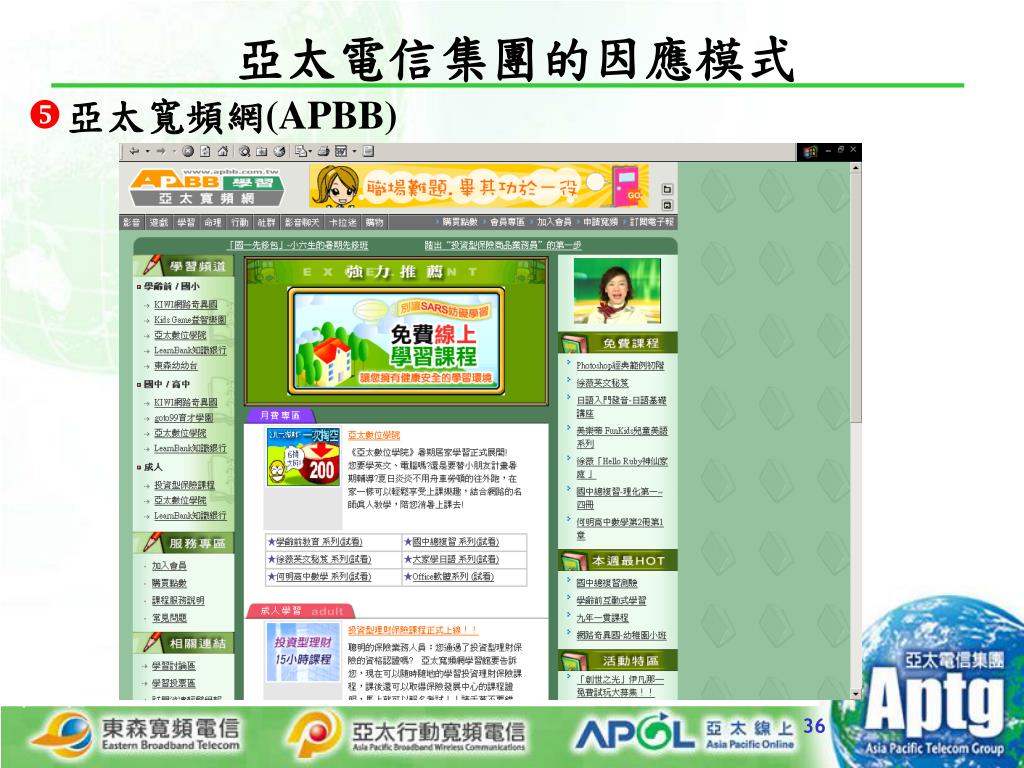

  36. 亞太電信集團的因應模式 • 亞太寬頻網(APBB)

  37. 全球3G用戶數 亞太主要國家CDMA2000用戶數 4,704萬 項目 韓國 大陸 日本 業者 SKT KTF LGT 中國聯通 KDDI 起始日 10 ‘00 5 ‘01 5 ‘01 2002.1.1 2002.4.1 用戶數 1,120萬 N/A N/A 800萬 800萬 約1,777萬 資料截止日: 2002年12月16日，來源: 3G Today 亞太電信集團的因應模式 • 全世界：至2003年3月3G用戶總數達4,704萬，其中CDMA2000用戶達4,640萬，佔全球3G用戶比例超過98% • 韓國：第一大行動業者SKT於全球首推CDMA2000商用，目前用戶數超過1,100萬，佔南韓CDMA總用戶63% • 日本：第二大行動業者KDDI從2002年4月1日開始商用CDMA2000服務，至2003年5月31日用戶數超過800萬，每日新增用戶超過1.6萬戶，以平均每分鐘增加11位新用戶之速度成長 • 中國：第二大行動業者中國聯通於2002年1月開始商用之CDMA網路，其用戶數迄今已達到800萬戶 • 亞太行動寬頻(APBW)-全球3G行動網路用戶現況

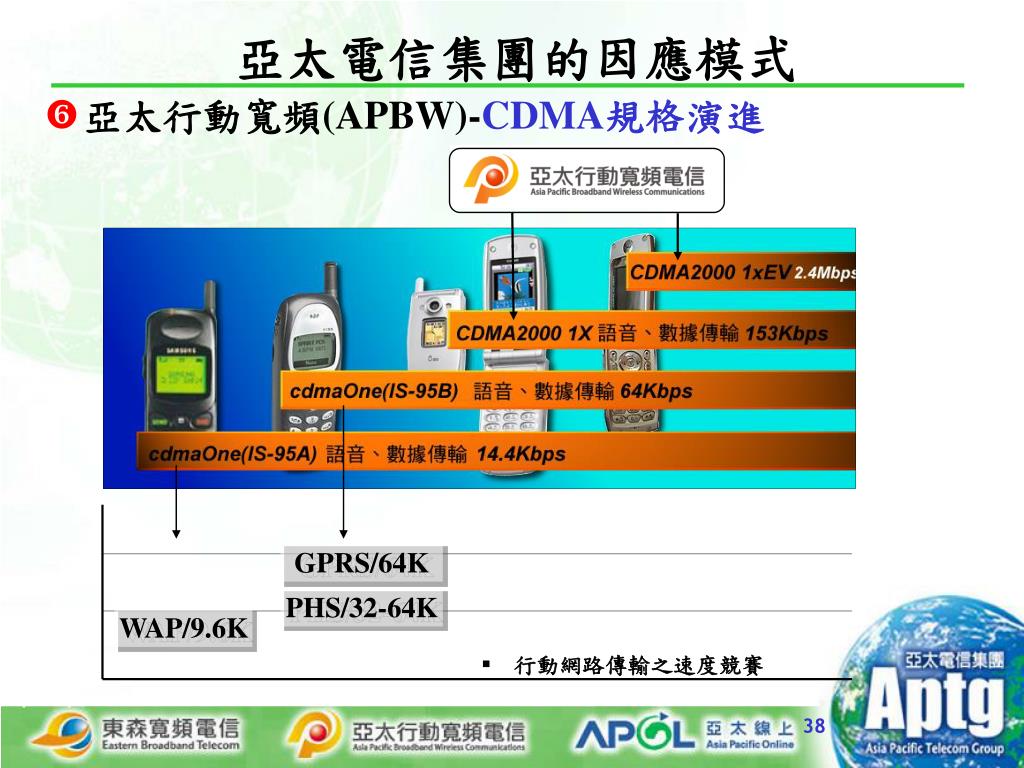

  38. GPRS/64K PHS/32-64K WAP/9.6K • 行動網路傳輸之速度競賽 亞太電信集團的因應模式 • 亞太行動寬頻(APBW)-CDMA規格演進

  39. 簡碼撥號計劃 群內 公司內參與 MVPN設定之 手機或分機 網外 其他 電信業 網內 APBW 企業節費控管 各種通話型態 之價格優惠 成員通訊優惠 3G寬頻加值功能 亞太電信集團的因應模式 • 亞太行動寬頻(APBW)-MVPN • MVPN定義 • 行動虛擬網路(MVPN)就是透過IN智慧型網路的應用使行動電話變成企業內攜帶式的行動分機。企業申請APBW MVPN服務，就可以在APBW系統的含蓋範圍內，用適當的編碼計劃(PNP)將企業員工的行動電話整合(必須皆為APBW用戶)。企業成員在聯繫時，就可以用一個簡碼撥接行動電話，並可以享受極優惠的通話費率。 • 撥號行為 • 群內：同一公司或集團內參與MVPN設定的手機或分機 • 網內：APBW 網路 • 網外：其他行動電話或固網業者

  40. 結語

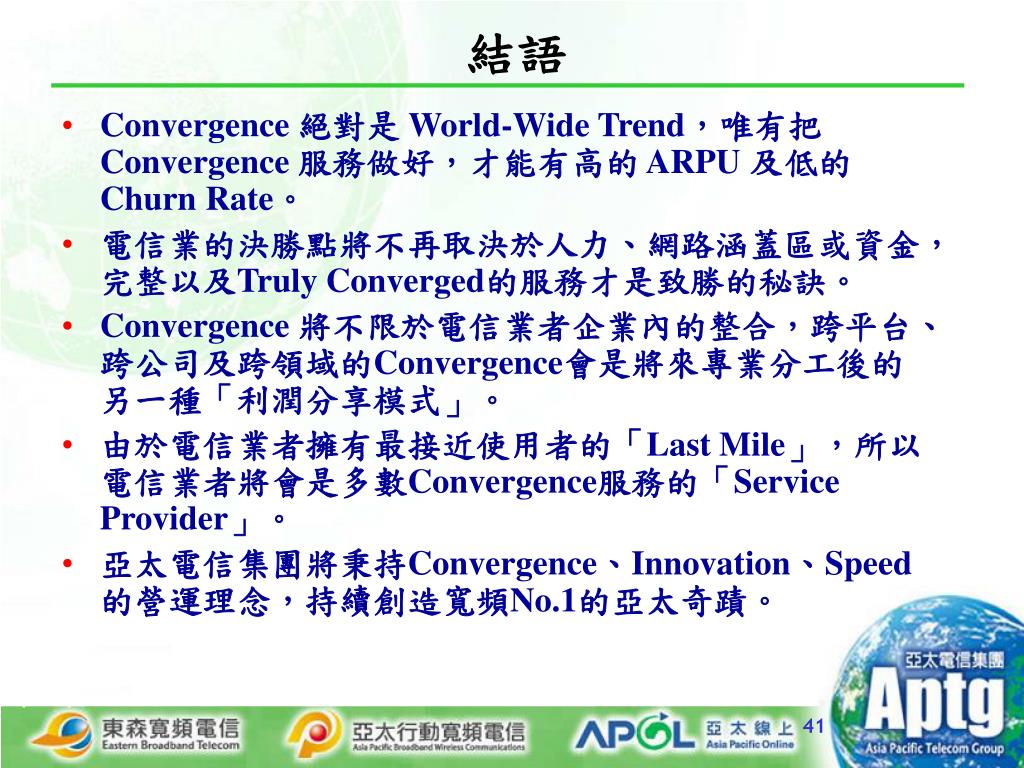

  41. 結語 • Convergence 絕對是 World-Wide Trend，唯有把Convergence 服務做好，才能有高的 ARPU 及低的 Churn Rate。 • 電信業的決勝點將不再取決於人力、網路涵蓋區或資金，完整以及Truly Converged的服務才是致勝的秘訣。 • Convergence 將不限於電信業者企業內的整合，跨平台、跨公司及跨領域的Convergence會是將來專業分工後的另一種「利潤分享模式」。 • 由於電信業者擁有最接近使用者的「Last Mile」，所以電信業者將會是多數Convergence服務的「Service Provider」。 • 亞太電信集團將秉持Convergence、Innovation、Speed的營運理念，持續創造寬頻No.1的亞太奇蹟。

  42. 感謝您的聆聽與指教 陳振珉 東森寬頻電信北區事業部 副總經理 亞太線上服務股份有限公司 執行副總經理 地址：台北市信義區松仁路277號 電話: (02)5558-8999轉5858 E-Mail：jimmy@ebtelco.com Convergence、 Innovation、 Speed
