Presentation Transcript


Opera n zesilova

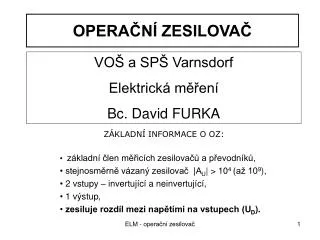

OPERAČNÍ ZESILOVAČ

VOŠ a SPŠ Varnsdorf

Elektrická měření

Bc. David FURKA

ZÁKLADNÍ INFORMACE O OZ:

základní člen měřicích zesilovačů a převodníků,

stejnosměrně vázaný zesilovač |AU| > 104 (až 109),

2 vstupy – invertující a neinvertující,

1 výstup,

zesiluje rozdíl mezi napětími na vstupech (UD).

ELM - operační zesilovač


Oz n hradn sch ma

OZ – náhradní schéma

  • OBVODY S UZAVŘENOU

    ZPĚTNOVAZ. SMYČKOU

    OZ považujeme ZA IDEÁLNÍ

    Vlastnosti obvodu dány

    zpětnovazebním obvodem

  • Pro ideální zesilovač platí:

    • |AU| → ∞

    • Ri → ∞

    • Ro = 0

    • I1P = I1N = 0

ELM - operační zesilovač


Re ln opera n zesilova

Reálný operační zesilovač

  • svorky navíc (frekvenční komp., komp.vstupní napěťové nesymetrie)

  • konečné zesílení

  • frekvenčně závislé zesílení (pro vyšší kmit. je AU kompl.číslo)

  • nenulové vstupní klidové proudy (10-7 až 10-12 A)

    • stř.hod.vstupního klid. proudu IB=(1/2)(I1P+I1N)

    • vst. rozdílový proud (vst. zbytkový proud) I01= I1N + I1P ~ 0,1 IB

  • vstupní napěťová nesymetrie – ofset(pro UD=0 je Uo≠0

    → kompenzace UD0 [μV až mV]

  • změny vst. nap. nesymetrie – drift (zhoršování kompenzace teplotou)

  • omezení výstupního napětí – saturace

  • omezená max.rychlost změny výst.napětí – max. doba přeběhu

ELM - operační zesilovač


P evodn charakteristika

Převodní charakteristika

  • napájeno větš. symetricky

    (typicky +15 V, -15 V)

  • na výstupu lze pak získat

    max. 13,5÷ 14 V

ELM - operační zesilovač


M ic zesilova e u u i i u i i u

Měřicí zesilovačeU/U I/I U/I I/U

  • Určené pro zesílení velmi malých napětí a proudů za účelem měření

  • Používají OZ s uzavřenou zpět. vazbou – rozdělení podle druhu ZV

  • Stejnosměrně vázané zesil. – zesilují od stejnosměrného signálu do signálu o horní mezní frekvenci fh  - 3 dB

  • S kondenzátorem na vstupu  střídavý zesilovač  zesiluje mezi dolním a horním kmitočtem fd a fh

ELM - operační zesilovač


M ic zesilova e frekven n charakteristiky

Měřicí zesilovačefrekvenční charakteristiky

stejnosměrně váz. zesilovač střídavě vázaný zesilovač

ELM - operační zesilovač


U u zesilova neinvertuj c

U/U zesilovač (neinvertující)

ELM - operační zesilovač


U u zesilova invertuj c

U/U zesilovač (invertující)

ELM - operační zesilovač


I u p evodn k

I/U Převodník

ELM - operační zesilovač


U i p evodn k invertuj c

U/I Převodník (invertující)

ELM - operační zesilovač


U i p evodn k neinvertuj c

U/I převodník (neinvertující)

ELM - operační zesilovač


Zesilova i i

Zesilovač I/I

ELM - operační zesilovač


Dal aplikace oper zesil

Další aplikace oper. zesil.

  • Napěťový sledovač

  • Napěťový komparátor

  • Aktivní sčítač proudů

  • Aktivní sčítač napětí

  • Diferenciální zesilovač

  • Aktivní integrátor

  • Aktivní derivátor

ELM - operační zesilovač


Nap ov sledova

Napěťový sledovač

  • zvláštní provedení neinv. zesilovače U/U

  • zesílení A = 1

  • Použití:

  • Impedanční přizpůsobení měřicích obvodů

ELM - operační zesilovač


Nap ov kompar tor

Napěťový komparátor

  • porovnává dvě napětí přivedená na vstupy

    (měřené a referenční)

  • výstup (logic. 0, 1) – dle polarity rozdílu vstupních napětí

  • komparátor bez hystereze - nejjednodušší

  • komparátor s hysterezí – nereaguje v pásmu hystereze

ELM - operační zesilovač


Kompar tor bez hystereze

Komparátor bez hystereze

  • bez zpětné vazby

  • reaguje na malé změny vst. napětí

  • pro min. šum vstupních signálů

ELM - operační zesilovač


Kompar tor s hysterez

Komparátor s hysterezí

  • při malém kolísání vstupů  výstup konst.

  • nereaguje na kolísání vstupu v pásmu hystereze UA – UB

ELM - operační zesilovač


Aktivn integr tor s oz

Aktivní integrátor s OZ

  • převádí vstupní napětí u1 na nabíjecí proud kondenzátoru Ic

  • velikost u1lineárně ovlivňuje rychlost růstu u2

ELM - operační zesilovač


Aktivn s ta nap t

Aktivní sčítač napětí

ELM - operační zesilovač


Aktivn s ta proud

Aktivní sčítač proudů

ELM - operační zesilovač


Diferen n zesilova

Diferenční zesilovač
