Acusolve

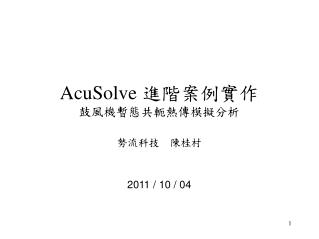

AcuSolve 進階案例實作鼓風機暫態共軛熱傳模擬分析

勢流科技 陳桂村

2011 / 10 / 04


Acusolve

目 錄

  • 模型、分析條件

  • 建立新專案

  • 設定全域模擬內容

    • 基本問題參數, 移動網格與自由表面, 網格參數

  • 模型物件配置

    • ‘Model’樹狀架構 – [Volumes] / [Surfaces]

  • 建立網格

  • 分析計算、結果呈現


Acusolve

實施說明

  • 本範例係採用 AcuSolve 1.8a 版製作

  • 本內容以達成下列 CFD 分析條件的模擬實作為主:

    • 暫態、網格旋轉、流固耦合(FSI)、共軛熱傳

    • 依此運作流程於未來實際問題,需進一步針對各項條件、參數、網格剖分、…等設定加以探討,以符合不同分析內容與要求

  • 分析結果 “守恆性” 的檢視

    • 依能量、動量、質量流的守恆基本要求,本範例展示質量流的守恆

  • 結合 FieldView 13 (FV13) 做為後處裡 

    • AcuSolve 本身的 AcuProbe 可呈現許多結果數據、圖表

    • FV13 對於整體模型結果的展現與可視化更為豐富、細緻


Acusolve

CAD 模型組件、配置(由外而內)

風扇外殼

內部空氣

週邊空氣

扇葉、軸桿

旋轉介面-空氣


Acusolve

模型尺寸

Ø36 mm

64 mm

Ø10 mm

47 mm

進氣口

33 mm

排氣口

Ø14 mm


Acusolve

模擬分析條件

  • 熱源:

    • 銅損:軸桿 2.038 (W)

  • 轉速:

    • 軸桿和扇葉以 600 (rpm) 旋轉

  • 周邊條件:

    • 環境溫度/流場: 25 (℃) / 0 (m/sec) [定止]

    • 進氣口風速: 10 (m/sec) [–Z 方向]


Acusolve1

AcuSolve 模型

周邊空氣

風扇及殼體模型網格

求解模型


Acusolve

組件的材料性質參數

Note:材料性質參數設定參投影片(# 21 ~ 26)


Acusolve

操作進度

  • 模型、分析條件

  • 建立新專案

  • 設定全域模擬內容

    • 基本問題參數, 移動網格與自由表面, 網格參數

  • 模型物件配置

    • ‘Model’樹狀架構 – [Volumes] / [Surfaces]

  • 建立網格

  • 分析計算、結果呈現


Acusolve2

建立新專案(AcuSolve)

開啟前處理作業視窗、載入CAD檔

設定基本問題參數


Acuconsole

AcuConsole 前處理

  • [開始] => [所有程式] => [ACUSIM Software] => [AcuConsole V1.8a]

    • 開啟 AcuConsole 前處理作業視窗 => 儲存成 [E_Blower_0_0.acs]

  • [File] => [New]

    • 儲存成 [E_Blower_0_0.acs]

4.

2.

1.

3.


Acuconsole1

AcuConsole 前處理

  • 清除先前設定

  • [File] => [Clear Setting]


3d cad

載入 3D-CAD 檔

  • [File] => [Import]

    • 載入 “Parasolid” 格式的 3D-CAD 檔 - [Blower_5_A.x_t]


Acusolve

Note:

載入 3D-CAD 檔過程,出現

[Import Geometry] 對話框

=> 按 [OK] 接受內定選項


Acusolve

2.載入的 [Blower_5_A.x_t] 3D-CAD 檔

1.開啟 AcuConsole 前處理作業視窗

=> 儲存成 [E_Blower_0_0.acs]


Acusolve

操作進度

  • 模型、分析條件

  • 建立新專案

  • 設定全域模擬內容

    • 基本問題參數, 移動網格與自由表面, 網格參數

  • 模型物件配置

    • ‘Model’樹狀架構 – [Volumes] / [Surfaces]

  • 建立網格

  • 分析計算、結果呈現


Acusolve

設定基本問題參數

  • 按 鈕並展開樹狀數據欄的 [Global],內含基本問題設定項目:

    • Problem Description

    • Auto Solution Strategy

    • Material Model

    • Body Force

    • Output

    • Nodal Initial Condition

      Note:本範例依序設定除了 ‘Output’ 以外所有項目


Problem description

“Problem Description” 設定

  • 以滑鼠左鍵雙擊 [Problem Description],並設定如下:

    • [Title]: AcuSolve Problem

    • [Sub title]: Conjugate_600rpm

    • [Analysis Type]: Transient

    • [Flow equation]: Navier-Stoke

    • [Temperature equation]: Advective diffusive

    • [Turbulence equation]: Sparart-Allmaras

    • [Mesh Type]: Fully specified

    • 其他項目接受內定設置內容

本範例為暫態熱流分析


Auto solution strategy

“Auto Solution Strategy”設定

  • 以滑鼠左鍵雙擊 [Auto Solution Strategy],並設定如下:

    • [Max time steps]: 75

    • [Initial time increment]: 0.00138888888889 [sec]

    • [Convergence tolerance]: 1e-006

    • [Max stagger iterations]: 15

    • [Num. krylov vectors]: 30

    • 其他項目接受內定設置內容


Acusolve

穩態轉速= 600 (rpm)

旋轉一圈所需時間:

每旋轉 5 (deg)所需時間:


Acusolve

[Air] 材料設定

  • 以滑鼠右鍵點擊 [Material Model] => [New]

  • 以滑鼠右鍵點擊在出現的 [Material Model 1] => [Rename]

    • 輸入 ‘Air’

  • 並設定如下:

    • [Type]: Fluid

    • 參投影片(# 22)


Acusolve

[Air] / [密度] 參數內容

[Air] / [比熱] 參數內容

[Air] / [熱傳導率]

參數內容


Aluminum

[Aluminum] 材料設定

  • 以滑鼠右鍵點擊 [Material Model] => [New]

  • 以滑鼠右鍵點擊在出現的 [Material Model 1] => [Rename]

    • 輸入 ‘Aluminum’

  • 並設定如下:

    • [Type]: Solid

    • 參投影片(# 24)


Acusolve

[Aluminum] / [密度]

參數內容

[Aluminum] / [比熱]

參數內容

[Aluminum] / [熱傳導率]

參數內容


Steel

[Steel] 材料設定

  • 以滑鼠右鍵點擊 [Material Model] => [New]

  • 以滑鼠右鍵點擊在出現的 [Material Model 1] => [Rename]

    • 輸入 ‘Steel’

  • 並設定如下:

    • [Type]: Solid

    • 參投影片(# 26)


Acusolve

[Steel] / [密度]

參數內容

[Steel] / [比熱]

參數內容

[Steel] / [熱傳導率]

參數內容


Body force gravity

[Body Force] – ‘Gravity’設定

  • 展開 [Body Force] => 已存在 ‘Gravity’ 內定項

  • 以滑鼠左鍵雙擊 [Gravity],並設定如下:

    • [Medium]: Fluid

    • 選 [Gravity] 標籤頁  按 [Gravity] 項右側 “Open Array” 鈕

    • 在[Array Editor] 對話框中:

      • [Y-Component]: -9.81 [m/sec^2]

      • 按 [OK]

      • 參投影片(# 28)


Body force

[Body Force] – ‘熱源’設定

  • 以滑鼠右鍵點擊 [Body Force] => [New]

  • 以滑鼠右鍵點擊在出現的 [Body Force 1] => [Rename]

    • 輸入 ‘Heat (1)’

  • 有關實體熱源 (Heat source) 設定如下:

    • [Medium]: Solid

    • [Type]:選 ‘Per Unit Volume’

    • [Type]:選 ‘Constant’

    • [Volumetric heat source]: 10188487.0 [W/m^3]

    • 參投影片(# 30)


Acusolve

  • 本範例設定熱源均勻分佈於軸桿:

  • 軸桿體積 = 0.0000002 [m3]

  • 熱量 = 2.0376974 [W]

  • 因此,

  • [Volumetric Heat source] = 10188487 [W/m^3]


Nodal initial condition

“Nodal Initial Condition” 設定

  • 以滑鼠左鍵雙擊 [Nodal Initial Condition],並設定如下:

    • [Pressure initial condition type]: Constant

    • [Pressure]: 0

    • [Velocity initial condition type]: Constant

    • [x/ y/ z velocity]: 0

    • [Temperature initial condition type]: Constant

    • [Temperature]: 25 [℃]

    • [Eddy viscosity initial condition type]: Constant

    • [Eddy viscosity]: 1e-005

    • 其他項目接受內定設置內容


Acusolve

移動網格與自由表面

按 鈕並展開[Global],且只進行 [Mesh Motion] 設定項目


Mesh motion

[Mesh Motion] 設定

  • 以滑鼠右鍵點擊 [Mesh Motion] => [New]

  • 以滑鼠右鍵點擊在出現的 [Mesh Motion 1] => [Rename]

    • 輸入 ‘Rotation’

  • 並設定如下:

    • [Type]: Rotation

    • [Rotation center]: 參投影片(# 35)  完成後,按 [OK] 返回

    • [Rotation velocity]: 參投影片(# 35)  完成後,按 [OK] 返回

    • [Rotation variable]: run time


Acusolve

需配合 CAD 模型設定旋轉中心座標

依據分析條件設定旋轉速度


Acusolve

全域網格參數

按 鈕並展開[Global],且只進行 [Global Mesh Attributes] 設定項目


Global mesh attributes

[Global Mesh Attributes] 設定

  • 以滑鼠左鍵雙擊 [Global Mesh Attributes],並設定如下:

    • [Mesh size type]: Relative

    • [Relative Mesh Size]: 0.1

    • [Curvature refinement parameters]:  On

    • [Curvature angle]: 25 [deg]

    • [Curvature mesh size factor]: 0.5

    • [Mesh growth rate]: 1

    • [Maximum sweep angle]: 45 [deg]

    • 參投影片(# 38)


Acusolve

操作進度

  • 模型、分析條件

  • 建立新專案

  • 設定全域模擬內容

    • 基本問題參數, 移動網格與自由表面, 網格參數

  • 模型物件配置

    • ‘Model’樹狀架構 – [Volumes] / [Surfaces]

  • 建立網格

  • 分析計算、結果呈現


Model volumes

‘Model’樹狀架構 – [Volumes]

  • 在樹狀數據欄,展開 [Model],內含模型幾何設定項目:

    • Volumes

    • Surfaces

    • Edges

    • Periodics

    • Nodes

    • Mesh Extrusions

      Note:本範例只運用到 ‘Volumes’ 和 ‘Surfaces’


Volumes

‘Volumes’ 物件設定

  • 以滑鼠右鍵點擊 [Volumes] => [Purge]

    • 刪除空白的實體(Volume)物件

  • 以滑鼠右鍵點擊 [Volumes] => [Volume Manager]

    • 按 [Columns] 鈕,勾選如右側對話框內容

    • 按 [OK]

  • 依序設定(調整、修改)實體物件的參數

    • 參投影片(# 42)

  • 設定完成後,以滑鼠右鍵點擊 [Volumes] => [Display off]

  • 以滑鼠右鍵點擊 [Surfaces] => [Display on]

    • 以利設定表面(Surface)物件的參數


Acusolve

修改各實體物件名稱

參投影片(# 43)對照

設定物件 ‘Body Force’

項目

調整各物件媒質的物態

及其材料

設定物件網格尺寸參數

採 ‘meshAbsolute ’ 方式


Volume

Volume 物件名稱對照

Air_Ambient

Air_Inner

Interface_Rotor

Rotor_Shaft

Stator_House

Rotor_Blade


Model surfaces

‘Model’樹狀架構 – [Surfaces]

  • 以滑鼠右鍵點擊 [Surfaces] => [Purge]

    • 刪除空白的表面(Surface)物件

  • 以滑鼠右鍵點擊 [Surfaces] => [Surface Manager]

    • 按 [Columns] 鈕,加、退選對話框項目內容

    • 按 [OK] 參投影片(# 45)

  • 依序設定(調整、修改)表面物件的參數

    • 參投影片(# 46)

  • 關於表面的物件及其對應的名稱:

    • 需運用 “Add to” 功能對載入 CAD 模型的表面(surface)物件實施分割、重組;必要時,請參考模型 [E_Blower_3_1.acs] 內容


Acusolve

簡易邊界條件型式

表面物件網格參數

過渡表面物件

關於表面的物件及其對應的名稱:需運用 “Add to” 功能對載入 CAD 模型的

表面(surface)物件實施分割、重組;必要時,請參考模型 [E_Blower_3_1.acs] 內容


Surface manager

‘Surface Manager’ 設定內容

  • 本範例轉動件(扇葉、軸桿)於計算中旋轉,相關設定:

    • 模型中,動、靜件之間有過渡表面物件

      • ‘Interface_Rotor’ 與 ‘Interface_Stator’

      • 上述二過渡表面的 “Simple BC Active” 須設為[off]

      • 另外,‘X_1’表面未參與分析,“Simple BC Active” 亦設為[off]

  • 所有表面物件的 “Simple BC Type”相關設定:

    • ‘Air_Ambient’ (週邊空氣)  設為 [Far Field]

    • ‘Flow_In’ (進氣口)  設為 [Inflow]

    • ‘Flow_Out’ (排氣口)  設為 [Outflow]

  • 本範例配合表面物件網格疏、密需要,其相關參數設定:

    • 參照 ‘Absolute mesh’ 欄位各參數


Surface

‘Surface’物件設定分類

  • 以下就 ‘Surface Manager’ 對話框的細節,逐一列述:

    • 條件類型歸納成二種:

      • Mesh motion & free surface ( ) 僅用於過渡表面物件

      • Basic problem parameters ( ) 其他實物表面物件

    • 上述 ‘其他實物’ 表面物件歸納成五類型:(A), (B), (C), (D), (E):

      • (A)類型:[1] (週邊空氣)

      • (B)類型:[2], [3], [4], [5], [15], [16], [17], [18] (靜止物件表面)

      • (C)類型:[6], [7], [12], [13], [14] (動態物件表面)

      • (D)類型:[8] (進氣口)

      • (E)類型:[9] (排氣口)


Acusolve

‘過渡表面物件’ 設定

  • 在 ‘Surfaces’ 顯示與展開狀態,按 鈕

  • 依次展開該二過渡表面物件(Interface_Rotor, Interface_Stator):

    • 勾選 [Interface Surface],並以滑鼠左鍵雙擊之,設定如下:

      • [Gap factor]: 0

      • [Gap]: 0 [m]

      • [Crease angle]: 90 [deg]

過渡表面物件


Acusolve

‘實物表面(A)類型’ 設定

  • 在 ‘Surfaces’ 顯示與展開狀態,按 鈕

  • 依次展開(A)類型表面物件:

    •  [Simple Boundary Condition],並以滑鼠左鍵雙擊之,設定如下:

      • [Type]: Far Field

      • [Temperature]: 25[℃]

      • 接受其他各項內定值

    • 參投影片(# 51)


Acusolve

‘實物表面(B)類型’ 設定

  • 在 ‘Surfaces’ 顯示與展開狀態,按 鈕

  • 依次展開(B)類型表面物件:

    •  [Simple Boundary Condition],並以滑鼠左鍵雙擊之,設定如下:

      • [Type]: Wall

      • [Temperature]: 25[℃]

      • 接受其他各項內定值

    • 參投影片(# 53)


Acusolve

‘實物表面(C)類型’ 設定

  • 在 ‘Surfaces’ 顯示與展開狀態,按 鈕

  • 依次展開(C)類型表面物件:

    •  [Simple Boundary Condition],並以滑鼠左鍵雙擊之,設定如下:

      • [Type]: Wall

      • [Temperature]: 25 [℃]

      • [Mesh motion]: Rotation

      • 接受其他各項內定值

    • 參投影片(# 55)


Acusolve

‘實物表面(D)類型’ 設定

  • 在 ‘Surfaces’ 顯示與展開狀態,按 鈕

  • 依次展開(D)類型表面物件:

    •  [Simple Boundary Condition],並以滑鼠左鍵雙擊之,設定如下:

      • [Type]: Inflow

      • [Inflow type]: Velocity

      • [Inflow velocity type]: Cartesian

        • [Z velocity]: -10 [m/sec]

      • [Temperature]: 25 [℃]

      • 接受其他各項內定值

    • 參投影片(# 57)


Acusolve

‘實物表面(E)類型’ 設定

  • 在 ‘Surfaces’ 顯示與展開狀態,按 鈕

  • 依次展開(E)類型表面物件:

    •  [Simple Boundary Condition],並以滑鼠左鍵雙擊之,設定如下:

      • [Type]: Outflow

      • 接受其他各項內定值

    • 參投影片(# 59)


Acusolve

操作進度

  • 模型、分析條件

  • 建立新專案

  • 設定全域模擬內容

    • 基本問題參數, 移動網格與自由表面, 網格參數

  • 模型物件配置

    • ‘Model’樹狀架構 – [Volumes] / [Surfaces]

  • 建立網格

  • 分析計算、結果呈現


Acusolve

建立網格

  • [Tools] => [Generate Mesh] (或按 便捷鈕)

  • 在 [Launch AcuMeshSim] 對話框中:

    • [Mesh Output Directory]: 選定網格生成結果資料存放路徑、資料夾

    • [Mesh type]: volume_mesh

    • 按 [OK]  參投影片(# 62)

  • 網格生成後,在網格生成記錄呈現視窗中:

    • 設定網格生成記錄檔的名稱(*.MeshSim.txt)以及存放路徑、資料夾

    • 按 [儲存]  參投影片(# 63)

  • 返回 AcuConsole 視窗環境

    • 以滑鼠右鍵點擊 [Surfaces] => [Display type] => [solid & wire]

    • 呈現網格模型式樣  參投影片(# 64)


Acusolve

網格生成記錄檔

網格生成數據


Acusolve

風扇外殼網格

週邊空氣網格

旋轉介面-空氣網格

扇葉、軸桿網格


Acusolve

分離 “過渡表面”

  • 在 ‘Surfaces’ 顯示與展開狀態

    • 以滑鼠右鍵點擊 [Surfaces] => [Mesh Op.] => [Split internal faces]

    • 在出現的 [Surfaces List] 對話框中:

      • 點選該二 “過渡表面” 之一 (本範例選擇 [Interface_Rotor])

      • 按 [OK]  即開始介面網格分離,使成為滑移邊界(Sliding boundary)

    • 完成過渡介面網格分離後,出現 [Information Window] 視窗

      • 顯示模型格點 (Node) 數變化數據  從 380880增加為 384506

      • 按 [Save] 儲存,然後 [Close] 返回主操作視窗

    • 參投影片(# 66)

  • 儲存截至目前的模型設定

    • [File] => [Save As]

    • 在 [Save As] 對話框,檔案名稱 [E_Blower_3_1.acs]


Acusolve

介面網格分離,使成為滑移邊界……


Acusolve

將截至目前的模型設定內容儲存為 [E_Blower_3_1.acs]


Cut plane

檢視網格剖分 – “Cut Plane”

  • 以滑鼠右鍵點擊 [Model] => [Cut Plane]

    • 藉由調整 [Cut Plane Dialog] 對話框裡的參數,並配合 ([Ctrl] + 滑鼠鍵) 動作,以檢視網格剖分的情形  參投影片(# 69)

“Cut Plane”的方向及位置

“Cut Plane”兩側物件顯示、隱藏

網格模型物件顯示設定


Acusolve

“z” 方向截剖面的網格生成情形

風扇外殼

內部空氣

週邊空氣

旋轉介面-空氣

扇葉、軸桿

“Y” 方向截剖面的網格生成情形


Acusolve

操作進度

  • 模型、分析條件

  • 建立新專案

  • 設定全域模擬內容

    • 基本問題參數, 移動網格與自由表面, 網格參數

  • 模型物件配置

    • ‘Model’樹狀架構 – [Volumes] / [Surfaces]

  • 建立網格

  • 分析計算、結果呈現


Acusolve

分析計算

  • [Tools] => [AcuSolve] (或按 便捷鈕)

  • 在 [Launch AcuSolve] 對話框中:

    • 確認 [Problem Name]: E_Blower_3_1

    • [Problem Directory]: 選定分析執行資料存放路徑、資料夾

    • [Working Directory]: 選定分析結果資料存放路徑、資料夾

    • [Number of processors]: 1 設定 CPU 核心數,可執行單機 SMP

    • [Generate AcuSolve input files]:  (開啟)

    • [Launch AcuSolve]:  (開啟)

    • 按 [OK]  開始執行運算

    • 參投影片(# 72)


Acusolve

分析過程檢視

  • 執行分析過程出現下列資訊對話框、視窗:

    • [Dialog Box] 對話框中:

      • [Stop run]: 可中止分析

    • 分析執行日誌視窗:

      • 實時顯示分析數值資訊、進度

      • 分析結束後,可儲存成 [*.log] 檔  可藉 [Tools] => [AcuTail] 開啟

    • 參投影片(# 74)

  • 分析過程中,[Tools] => [AcuProbe] (或按 便捷鈕)

    • 開啟 [AcuProbe] 圖形資訊視窗:

      • 可以圖形展現如上述日誌視窗各項訊息

    • 參投影片(# 75)


Acusolve

[Stop run]: 可中止分析

分析執行日誌視窗:實時顯示分析數值資訊、進度


Acusolve

  • [AcuProbe] 圖形資訊視窗:

    • 除了可以圖形展現如上述日誌視窗各項訊息

      • 如 [Residual Ratio] 項目裡的相關數據

         ‘eddy-viscosity’, ‘pressure’, ‘temperature’, ‘velocity’

    • 也可呈現結果數據

      • 如 [Surface Output] 項目裡的相關數據


Acusolve

流場守恆性

  • 開啟 [E_Blower_3_1.acs] 檔以及 [AcuProbe]

  • 在[AcuProbe] 圖形視窗左側 [Data] 樹狀結果:

    • 展開 [Flow_In] => 以右滑鼠鍵點擊 [mass_flux] => 按 [Plot]

    • 展開 [Flow_Out] => 以右滑鼠鍵點擊 [mass_flux] => 按 [Plot]

  • 數據探討:

    • 進氣、排氣的質量流率曲線趨勢相反,但數值大小(絕對值)不一致,未達到流場守恆性  參投影片(# 77)

    • 探討:所呈現的暫態數據範圍未達到穩態區間

    • 改以穩態(Steady state)分析,讓數據直接呈現穩態結果,如參投影片(# 78) 所示:進氣、排氣的質量流率曲線對稱於 (y = 0),並且其絕對值一致,因而可驗證流場守恆性


Acusolve

暫態分析 - 質量流率

進氣、排氣的質量流率曲線對稱於 (y = 0)


Acusolve

穩態分析 - 質量流率

Mass flux(In) = 0.00002546 (Kg/sec)

Err = 0.47 %

Mass flux(Out) = 0.00002534 (Kg/sec)


Acusolve

求解域的流場 – FV13

  • 開啟 FieldView 後,[File] => [Data Input] => [AcuSolve (Direct Reader)…]

  • 從[AcuSolve (Direct Reader)] 對話框載入結果資料:

    • 按 [Read Grids & Results Data] 鈕

    • 在[Read Grids & Results File] 對話框:

      • [File name]: 選 “E_Blower_0_2.1.Log” 檔

      • 按 [Open] 鈕

    • 在[Function Subset Selection] 對話框:

      • 接受內定選擇  所有項目反白的選定

      • 按[OK]  完成結果資料載入

    • 按 [Read Grids & Results Data]對話框的 [Close] 鈕

    • 參投影片(# 80)


Acusolve

[AcuSolve (Direct Reader)] 對話框

[Read Grids & Results File] 對話框

[Function Subset Selection] 對話框


Acusolve

FV13 操作視窗背景顏色調整

載入的求解區間外框顯示


Acusolve

  • 在 [FieldView] 視窗,[View] => [Background Color]

    • 在 [Background Color] 對話框,按時 ‘白色’ 顏色片,然後 [Close] 鈕

  • 按 便捷鈕,在 [Boundary Surface] 對話框  [Surfaces] 標籤頁:

    • 按 [Create] 鈕  ‘Surface ID:’ 進號為 ‘1’ => 其中將載入軸桿表面

    • 在 [BOUNDARY TYPE] 欄位選擇 ‘SBC:Rotor_Shaft_Wall’ 表面  [OK]

    • 在 [Display Type] 群組區  將 ‘Mesh’ 改為 ‘Smooth’

    • 在 [COLORING] 群組區  將顏色片改為 深藍色

  • 重覆上述操作 => 分別產生其他三個物件表面:

    • ‘Surface ID:2’ => ‘SBC:Rotor_Blade_Wall_1’ 和 ‘SBC:Rotor_Blade_Wall_2’

      • 改取綠色

    • ‘Surface ID:3’ => ‘SBC:Stator_House_Wall_1’ ~ ‘SBC:Stator_House_Wall_4’

      • 改取黃色

    • ‘Surface ID:4’ => ‘SBC:Flow_In’

      • 改取灰色

    • 上述 “Boundary Surface” 物件設定  參投影片(# 83, 84)

  • 按 便捷鈕,在 [Viewer Options] 對話框:

    • 消除 ‘Outline’ 選擇鈕

    • 消除 ‘Perspective’ 勾選


Acusolve


Acusolve

  • 按 便捷鈕,在 [Streamlines] 對話框:

    • 在[Rake] 標籤頁,按 [Create] 鈕  ‘Surface ID:’ 進號為 ‘1’

    • [Mode]: 選擇 “Seed a surface” 項

    • 以 ([Ctrl] + 滑鼠左鍵) 點選 ‘SBC:Flow_In’表面,按 [OK]

      • 消除 ‘Show Seeds’ 勾選

    • [Seeds to Add]: 200

    • [Div]: 250

    • [Display Type] 群組區  改為 ‘Filament & Spheres’

    • [Sphere/Arrow Scale]: 0.25

    • 按 [Calculate] 鈕  參投影片(# 86)

  • 按 便捷鈕,在 [Boundary Surface] 對話框:

    • 調整為 ‘Surface ID:4’ 消除 ‘Visibility’ 勾選 (隱藏進氣口表面物件顯示)

    • 調整為 ‘Surface ID:3’,在 [Threshold Function] 群組區:

      • 按 [Select] 鈕  在 [Function Selection] 對話框選 ‘Z’ 項  按 [Calculate] 鈕

      • 勾選  [Threshold Clip]  [Max]: 0.0105

    • 參投影片(# 87)


Acusolve

以 ([Ctrl] + 滑鼠左鍵) 點選

‘SBC:Flow_In’表面


Acusolve

調整為 ‘Surface ID:3’  風扇殼體表面

省 略


Acusolve

  • 按 便捷鈕,在 [Streamlines] 對話框的[Rake] 標籤頁:

    • 仍然在 ‘Surface ID:1’  按 [Scalar Function] 群組區的 [Select] 鈕

    • 在 [Function Selection] 對話框選 ‘velocity_magnitude’ 項  按 [Calculate] 鈕

    • [COLORING] 群組區  點選 [Scalar]

    • [Calculation Parameters] 群組區:

      • 勾選  [Time Limit]: 10

      • [Step]: 25

      • [Direction]: 點選 [Both]

      • 按 [Calculate]

    • 參投影片(# 89)

  • 按 [Colormap] 標籤頁:

    • [Colormap]: Spectrum

    • [SCALAR COLORING] 最大值: 6

    • [Number of contours]: 32

  • 按 [Legend] 標籤頁:

    • 勾選 [Show Legend]

    • [Label]: 5

    • [Decimal Places]: 2

    • 參投影片(# 90)

  • 以 ([Shift] + 滑鼠左鍵) 移動調整 ‘Legend’位置  參投影片(# 91)


Acusolve

省 略


Acusolve


Acusolve

求解域的流場


Acusolve

求解域的溫度場 – FV13

  • 沿用先前流場展現的設定…

  • 按 鈕,在 [Boundary Surface] 對話框  [Surfaces] 標籤頁:

    • 調整為 ‘Surface ID:3’

    • 在 [Scalar Function] 群組區  按 [Selection] 鈕

    • 在 [Function Selection] 對話框選 ‘temperature’ 項  按 [Calculate] 鈕

    • [COLORING] 群組區  點選 [Scalar]

  • 按 [Colormap] 標籤頁:

    • [Colormap]: NASA-2

    • 勾選 [Invert]

  • 按 [Legend] 標籤頁:

    • 勾選 [Show Legend]

    • [Label]: 5

    • [Decimal Places]: 3

參投影片(# 93)

參投影片(# 94)


Acusolve

省 略


Acusolve


Acusolve

  • 按 鈕  使 [Boundary Surface] 的 其他物件表面(軸桿、扇葉)具有相同的溫度呈現的設定內容

    • 但是,為保持軸桿、扇葉物件整體顯現,需消除其各別的 [Threshold Clip] 勾選

  • 按 便捷鈕,在 [Streamlines] 對話框的[Rake] 標籤頁:

    • 在 ‘Rake ID: 1’ 的[Scalar Function] 群組區  按 [Selection] 鈕

    • 在 [Function Selection] 對話框選 ‘temperature’ 項  按 [Calculate] 鈕

    • [COLORING] 群組區  點選 [Scalar]

  • 按 [Colormap] 標籤頁:

    • [Colormap]: NASA-2

    • 勾選 [Invert]

  • 按 [Legend] 標籤頁:

    • 消除 [Show Legend]

    • 以 ([Shift] + 滑鼠左鍵) 移動調整 ‘Legend’至適當位置

參投影片(# 96)


Acusolve


Acusolve

求解域的溫度分佈


@ z 0 0105 m

速度場 @ Z = 0.0105 (m)

順時鐘轉速 = -600 (rpm)


@ z 0 0105 m1

速度場 @ Z = 0.0105 (m)

逆時鐘轉速 = +600 (rpm)


  • Login
