microsoft class server

Архитектура за еОбучение с интегриран Microsoft Class Server

Елена ШОЙКОВА, Владислав ДЕНИШЕВ,

НИЛ “Технологии на еОбучение”,

Технически Университет - София

Национален семинар по електронно обучение

“Софтуерни платформи за електронно обучение”,

26.05.2005, София

slide2
Съдържание
  • Потребности
  • Сравнение между IEEE LTSA и Microsoft Class Server
  • Дефиниране на изискванията - Use Case анализ и моделиране
  • Синтез на архитектура
  • Реализация
  • Пилотно тестване
slide3
Етапи в използването на ИТ:
  • Първи етап: създаване на институционална технологична инфраструктура
  • Втори етап: богато педагогическо, административно и управленско използване на тази инфраструктура
  • Трети етап (стратегическо използване на ИТ): фокусът е върху различните целеви групи във висшето образование – традиционните студенти и обучаваните през целия живот
slide4
Картината в ТУ-София:
  • В повечето случаи факултетите/департаментите сега са в преход от фаза на богато експериментиране отдолу в катедрите към фаза на институционално използване на ИТ за учебни цели, администриране и управление
slide5

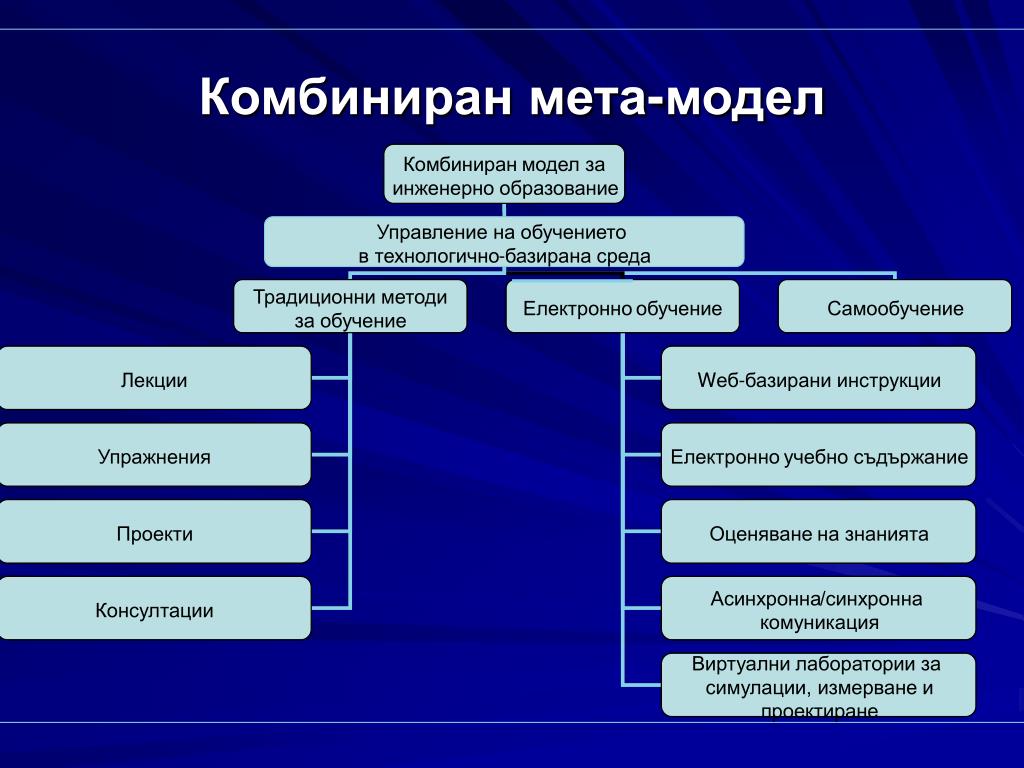

Комбиниран

Комбиниран

модел за

модел за

инженерно образование

инженерно образование

Управление

Управление

на обучението

на обучението

в технологично

в технологично

-

-

базирана среда

базирана среда

Традиционни

Традиционни

методи

методи

Електронно

Електронно

обучение

обучение

Самообучение

Самообучение

за обучение

за обучение

Лекции

Лекции

W

W

еб

еб

-

-

базирани инструкции

базирани инструкции

Упражнения

Упражнения

Електронно

Електронно

учебно съдържание

учебно съдържание

Проекти

Проекти

Оценяване

Оценяване

на знанията

на знанията

Асинхронна

Асинхронна

/синхронна

/синхронна

Консултации

Консултации

комуникация

комуникация

Виртуални

Виртуални

лаборатории за

лаборатории за

симулации, измерване и

симулации, измерване и

проектиране

проектиране

Комбиниран мета-модел
slide6
Трите извода:
  • Промените във висшето образование са бавни, не радикални, но към по-голяма гъвкавост в традиционните университетски среди
  • Информационните технологии се прилагат широко в преподаването и обучението за повишаване на неговото качество и ефективност, но като част от комбиниран модел, а не като подмяна на традиционните методи и форми
  • Преподавателите, когато използват информационните технологии в преподаването и обучението работят повече, за което е необходима значителна подкрепа от институцията.
ieee learning technology system architecture ltsa

Обучаеми

Оценяване

Доставяне

Преподавател

Учебни

ресурси

Записи за

обучаемия

IEEE Learning Technology System Architecture (LTSA)– организация на компонентите
  • 4 процеса
  • 2 хранилища
  • 13 информационни потока между компонентите
ieee learning technology system architecture ltsa1

Обучаеми

Оценяване

Доставяне

Преподавател

Учебни

ресурси

Записи за

обучаемия

IEEE Learning Technology System Architecture (LTSA)– организация на компонентите

(1) Стилът, стратегията и методите на обучение се договарят между обучаемия и преподавателя и се установяват неговите предпочитания.

ieee learning technology system architecture ltsa2

Обучаеми

Оценяване

Доставяне

Преподавател

Учебни

ресурси

Записи за

обучаемия

IEEE Learning Technology System Architecture (LTSA)– организация на компонентите

(2) Обучаемият е наблюдаван и оценяван в контекста на мултимедийните взаимодействия.

ieee learning technology system architecture ltsa3

Обучаеми

Оценяване

Доставяне

Преподавател

Учебни

ресурси

Записи за

обучаемия

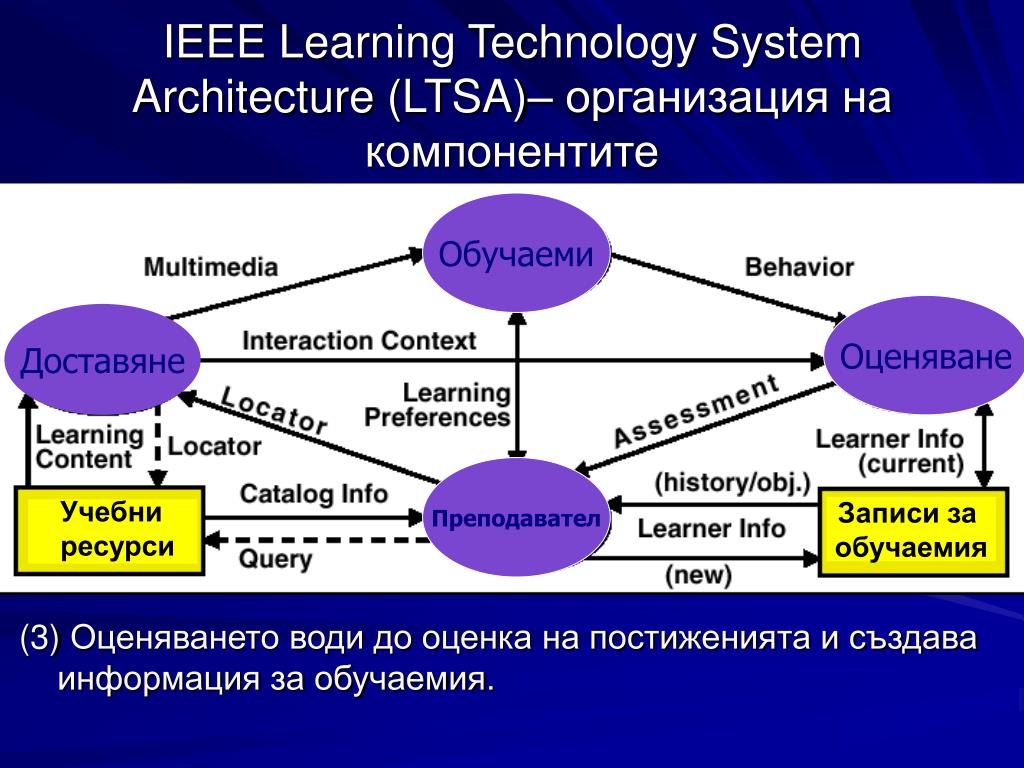

IEEE Learning Technology System Architecture (LTSA)– организация на компонентите

(3) Оценяването води до оценка на постиженията и създава информация за обучаемия.

ieee learning technology system architecture ltsa4

Обучаеми

Оценяване

Доставяне

Преподавател

Учебни

ресурси

Записи за

обучаемия

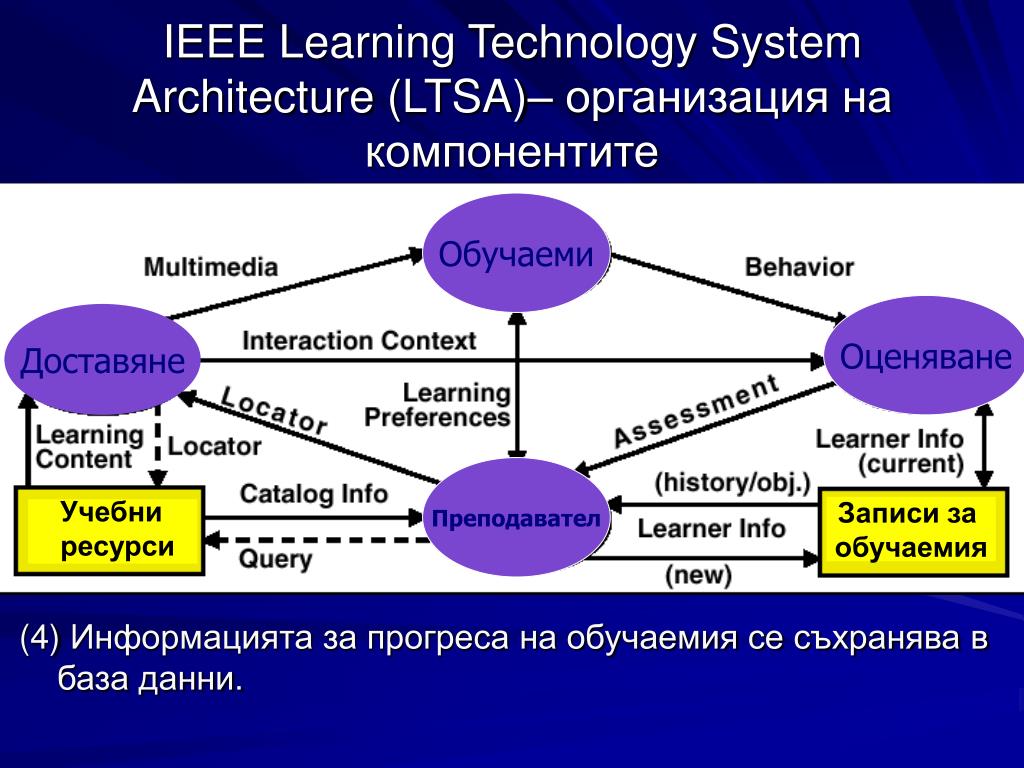

IEEE Learning Technology System Architecture (LTSA)– организация на компонентите

(4) Информацията за прогреса на обучаемия се съхранява в база данни.

ieee learning technology system architecture ltsa5

Обучаеми

Оценяване

Доставяне

Преподавател

Учебни

ресурси

Записи за

обучаемия

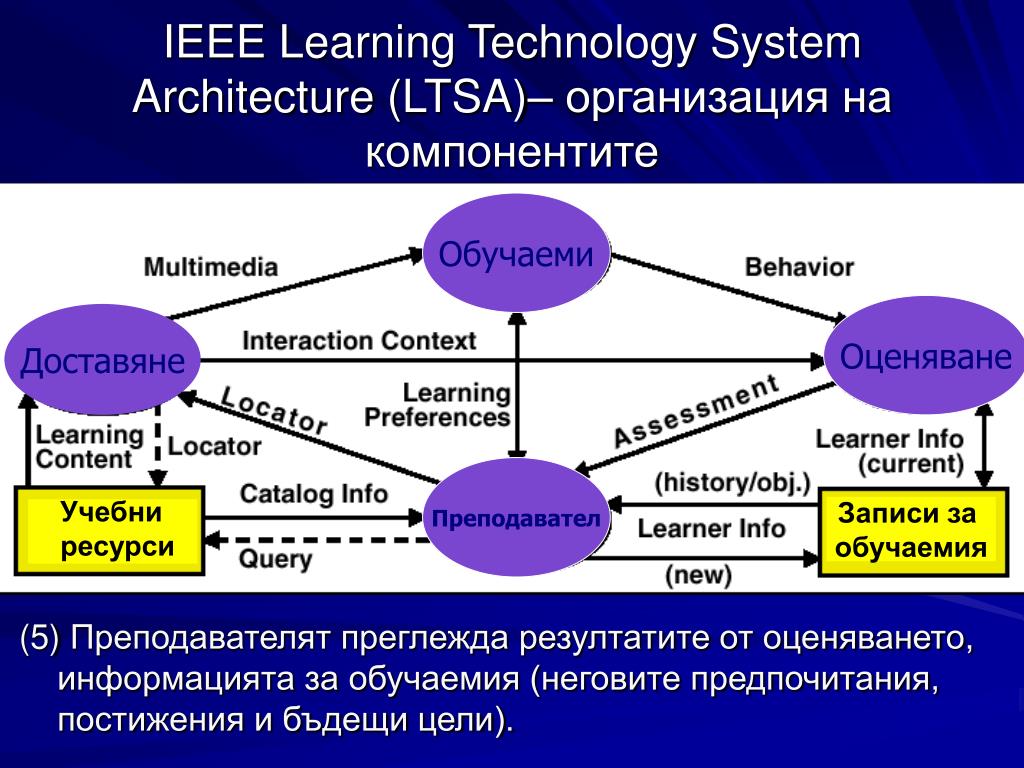

IEEE Learning Technology System Architecture (LTSA)– организация на компонентите

(5) Преподавателят преглежда резултатите от оценяването, информацията за обучаемия (неговите предпочитания, постижения и бъдещи цели).

ieee learning technology system architecture ltsa6

Обучаеми

Оценяване

Доставяне

Преподавател

Учебни

ресурси

Записи за

обучаемия

IEEE Learning Technology System Architecture (LTSA)– организация на компонентите

(6) Преподавателят търси в учебните ресурси чрез въпроси и каталожна информация, най-подходящото учебно съдържание и формира локатор.

ieee learning technology system architecture ltsa7

Обучаеми

Оценяване

Доставяне

Преподавател

Учебни

ресурси

Записи за

обучаемия

IEEE Learning Technology System Architecture (LTSA)– организация на компонентите

(7) Преподавателят изпраща локатора с подготвения план на урока към процеса доставяне.

ieee learning technology system architecture ltsa8

Обучаеми

Оценяване

Доставяне

Преподавател

Учебни

ресурси

Записи за

обучаемия

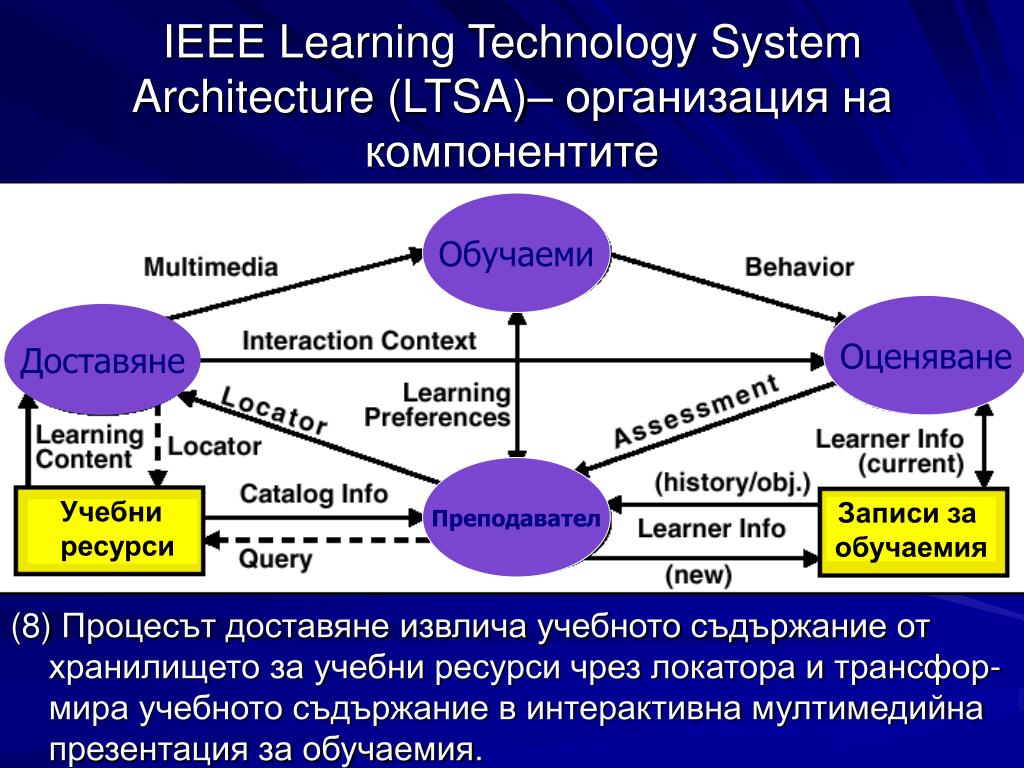

IEEE Learning Technology System Architecture (LTSA)– организация на компонентите

(8) Процесът доставяне извлича учебното съдържание от хранилището за учебни ресурси чрез локатора и трансфор-мира учебното съдържание в интерактивна мултимедийна презентация за обучаемия.

microsoft class server ieee ltsa1

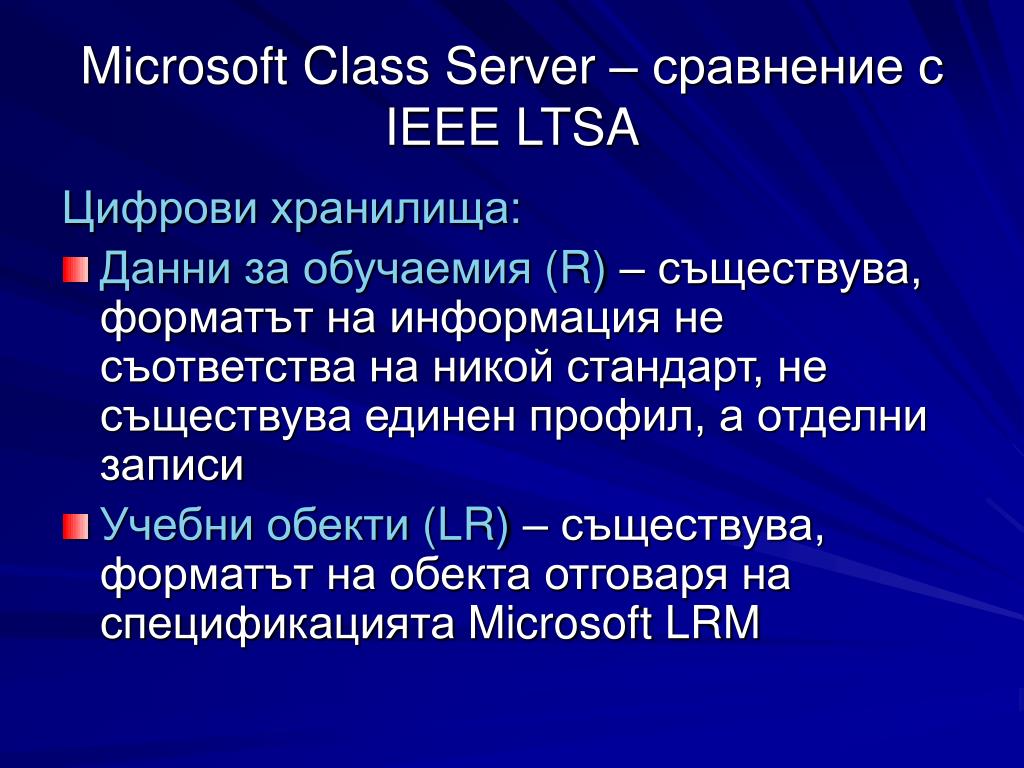

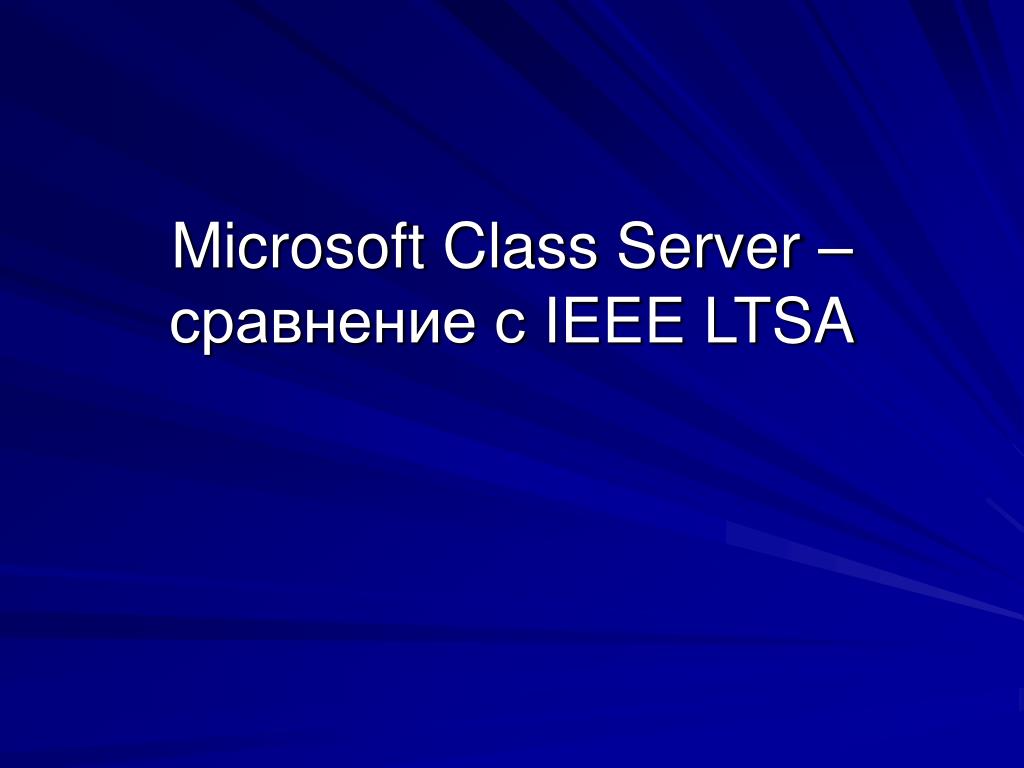

Microsoft Class Server – сравнение с IEEE LTSA

Цифрови хранилища:

  • Данни за обучаемия (R) – съществува, форматът на информация не съответства на никой стандарт, не съществува единен профил, а отделни записи
  • Учебни обекти (LR) – съществува, форматът на обекта отговаря на спецификацията Microsoft LRM
microsoft class server ieee ltsa2

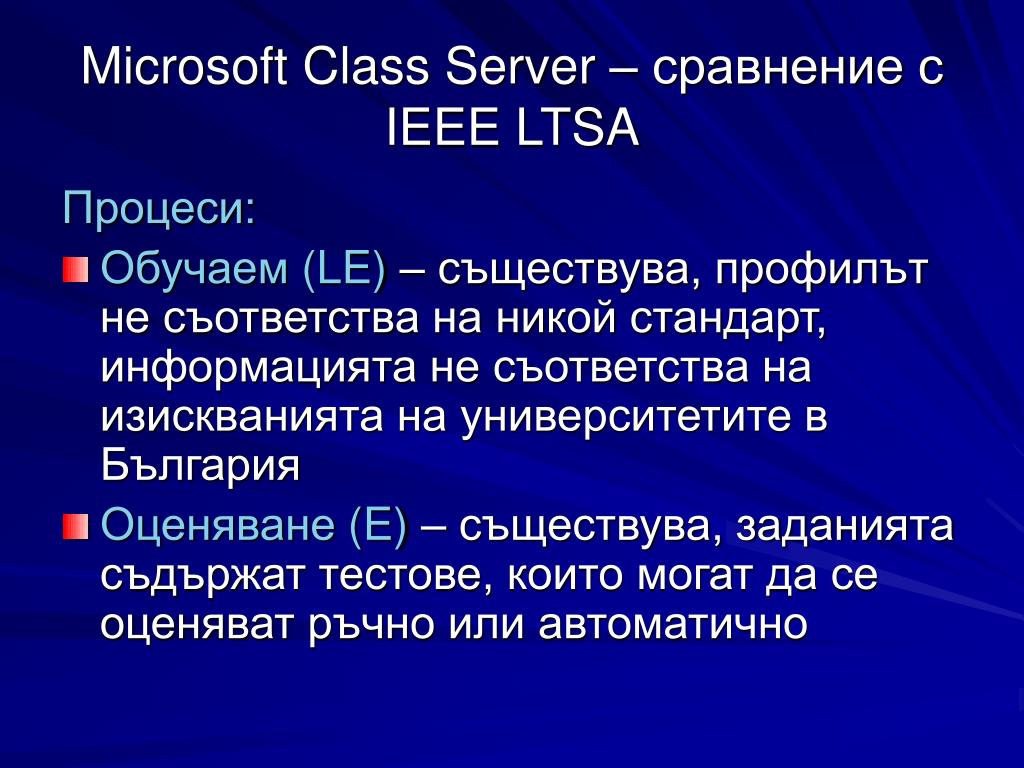

Microsoft Class Server – сравнение с IEEE LTSA

Процеси:

  • Обучаем (LE) – съществува, профилът не съответства на никой стандарт, информацията не съответства на изискванията на университетите в България
  • Оценяване (E) – съществува, заданията съдържат тестове, които могат да се оценяват ръчно или автоматично
microsoft class server ieee ltsa3

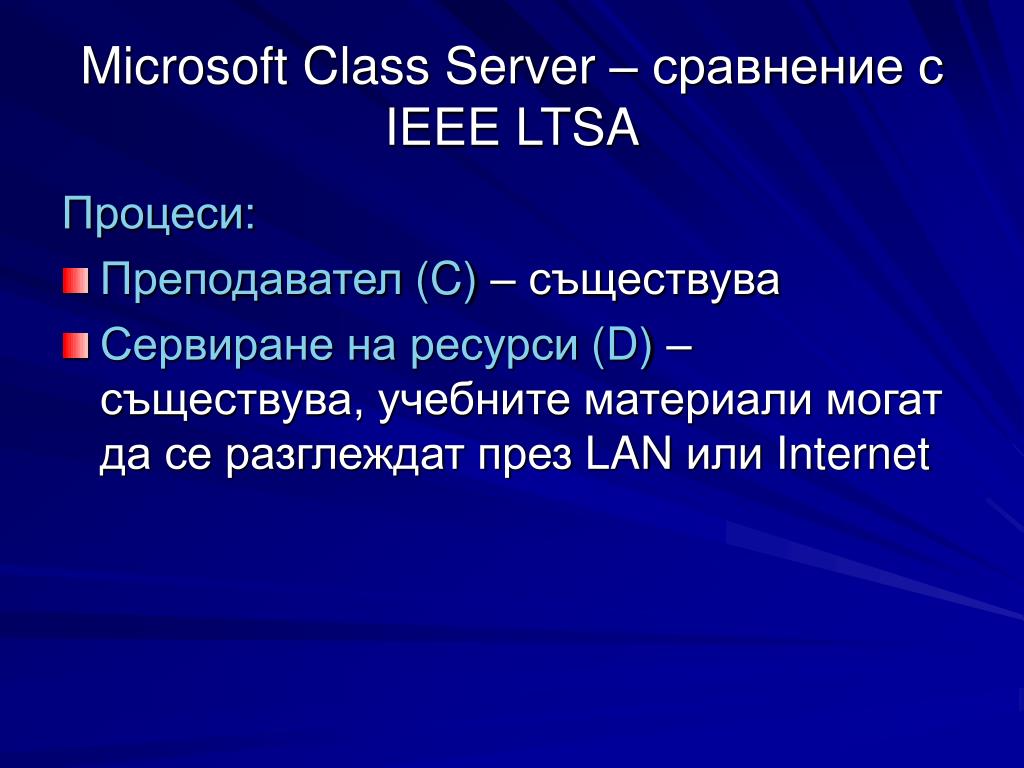

Microsoft Class Server – сравнение с IEEE LTSA

Процеси:

  • Преподавател (C) – съществува
  • Сервиране на ресурси (D) – съществува, учебните материали могат да се разглеждат през LAN или Internet
microsoft class server ieee ltsa4
Microsoft Class Server – сравнение с IEEE LTSA

Потоци информация:

  • Поведение (B)между обучаем и процес на оценяване – съществува, но няма проследяване на поведението в реално време, резултатите от тестването могат да се оценяват ръчно и/или автоматизирано
  • Информация от оценяването (А)между процес на оценяване и преподавател – съществува, преподавателят може да прегледа ръчно работата на студента, може да изпрати забележки, може да генерира статистика с резултатите на студентите
microsoft class server ieee ltsa5

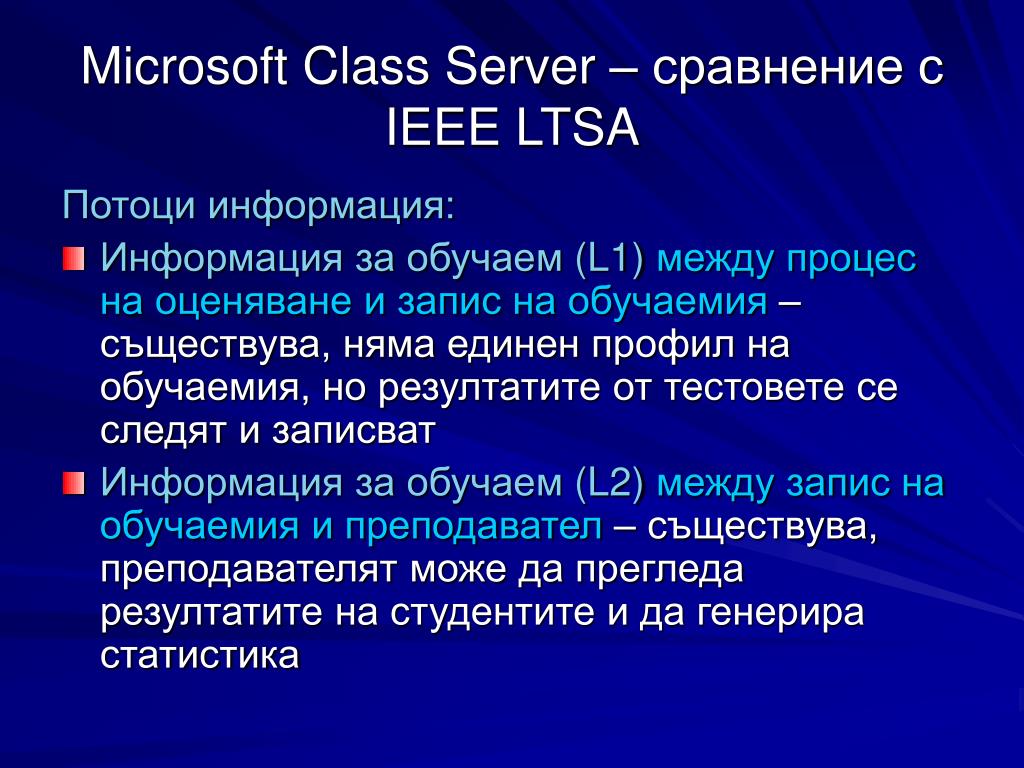

Microsoft Class Server – сравнение с IEEE LTSA

Потоци информация:

  • Информация за обучаем (L1)между процес на оценяване и запис на обучаемия – съществува, няма единен профил на обучаемия, но резултатите от тестовете се следят и записват
  • Информация за обучаем (L2)между запис на обучаемия и преподавател – съществува, преподавателят може да прегледа резултатите на студентите и да генерира статистика
microsoft class server ieee ltsa6
Microsoft Class Server – сравнение с IEEE LTSA

Потоци информация:

  • Информация за обучаем (L3)между преподавател и запис на обучаемия – съществува, преподавателят може да поставя оценки и коментари за работата на обучаемия
  • Информация за обучаем (L4)между обучаемия и преподавател – не съществува процес по договаряне на предпочитанията на обучаемия
microsoft class server ieee ltsa7

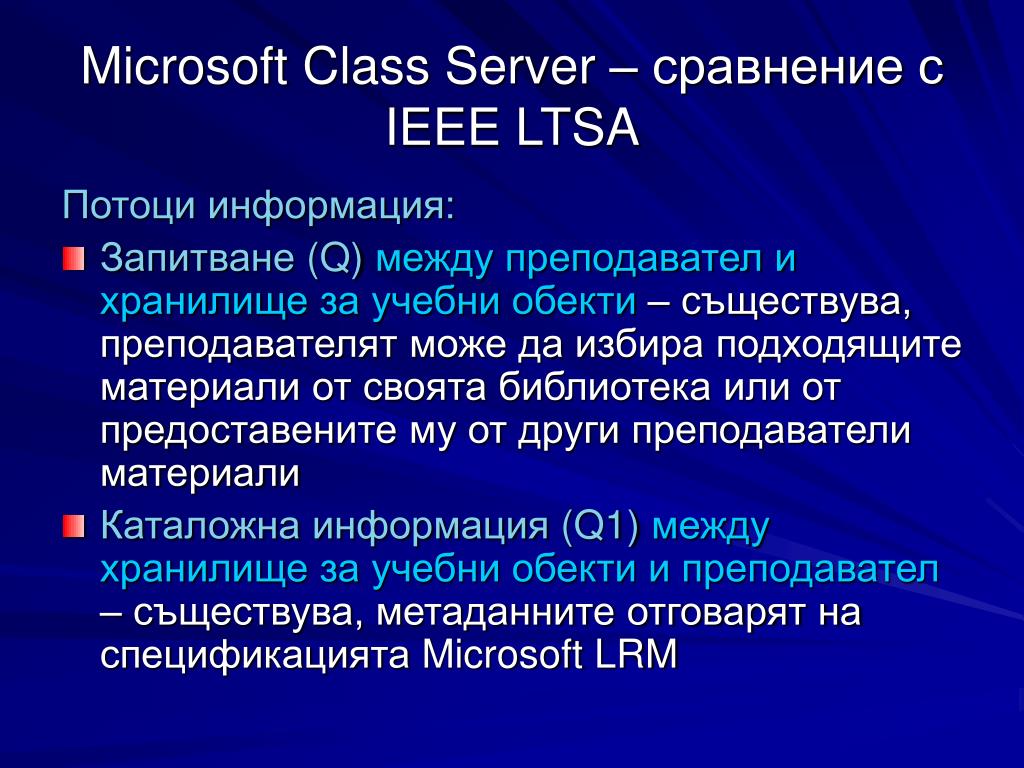

Microsoft Class Server – сравнение с IEEE LTSA

Потоци информация:

  • Запитване (Q)между преподавател и хранилище за учебни обекти – съществува, преподавателят може да избира подходящите материали от своята библиотека или от предоставените му от други преподаватели материали
  • Каталожна информация (Q1)между хранилище за учебни обекти и преподавател – съществува, метаданните отговарят на спецификацията Microsoft LRM
microsoft class server ieee ltsa8
Microsoft Class Server – сравнение с IEEE LTSA

Потоци информация:

  • Локатор (L5)между преподавател и система за сервиране – не съществува, но преподавателят може да намира и задава статично подходящите материали на обучаемите
  • Локатор (L6)между система за сервиранеи хранилище за учебни обекти – не съществува, учебните ресурси се доставят статично
microsoft class server ieee ltsa9
Microsoft Class Server – сравнение с IEEE LTSA

Потоци информация:

  • Учебно съдържание (LC)между хранилище за учебни обекти и система за сервиране – съществува, но инструкторът задава необходимите учебни ресурси
  • Информация за взаимодействие (IC)между система за сервиранеи оценяване – не съществува
microsoft class server ieee ltsa10

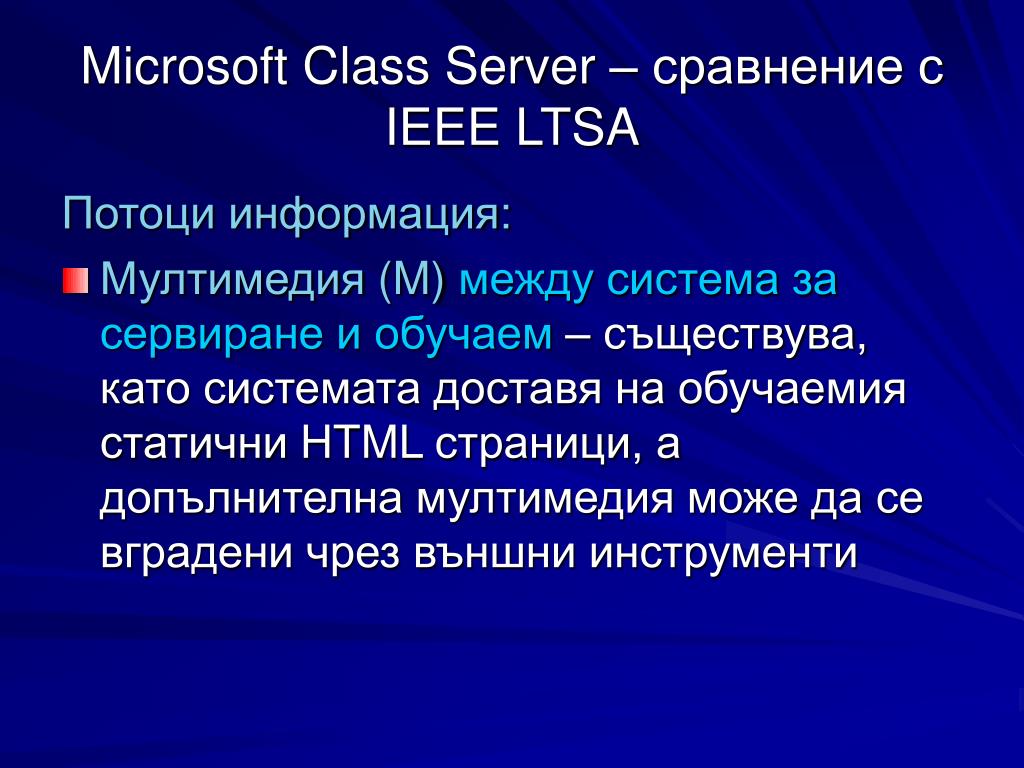

Microsoft Class Server – сравнение с IEEE LTSA

Потоци информация:

  • Мултимедия (M)между система за сервиране и обучаем – съществува, като системата доставя на обучаемия статични HTML страници, а допълнителна мултимедия може да се вградени чрез външни инструменти
slide27

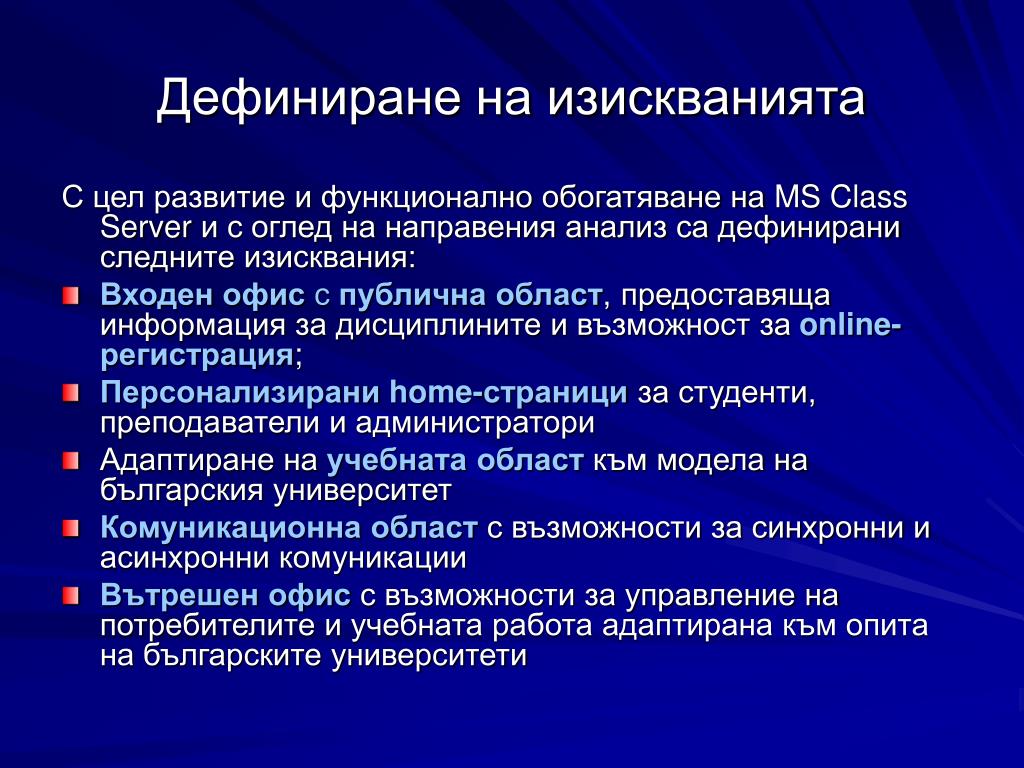

Дефиниране на изискванията

С цел развитие и функционално обогатяване на MS Class Server и с оглед на направения анализ са дефинирани следните изисквания:

  • Входен офис с публична област, предоставяща информация за дисциплините и възможност за online-регистрация;
  • Персонализирани home-страници за студенти, преподаватели и администратори
  • Адаптиране на учебната област към модела на българския университет
  • Комуникационна област с възможности за синхронни и асинхронни комуникации
  • Вътрешен офис с възможности за управление на потребителите и учебната работа адаптирана към опита на българските университети
slide28
Методология за проектиране

Архитектурата се разработва съгласно постановките на Унифицирания процес за проектиране (Unified Development Process). В своята същност това е инкрементален процес, изграден върху идеята за прецеденти (Use Cases), описващи сценариите за взаимодействие между системата и нейните потребители. Артефактите на системата са визуално документирани с помощта на унифицирания език за моделиране (Unified Modeling Language).

use case
Use Case анализ и моделиране

Use Case анализът е най-ефективният метод за откриване на изискванията към сложни софтуерни системи и функционалното им специфициране.

use case1

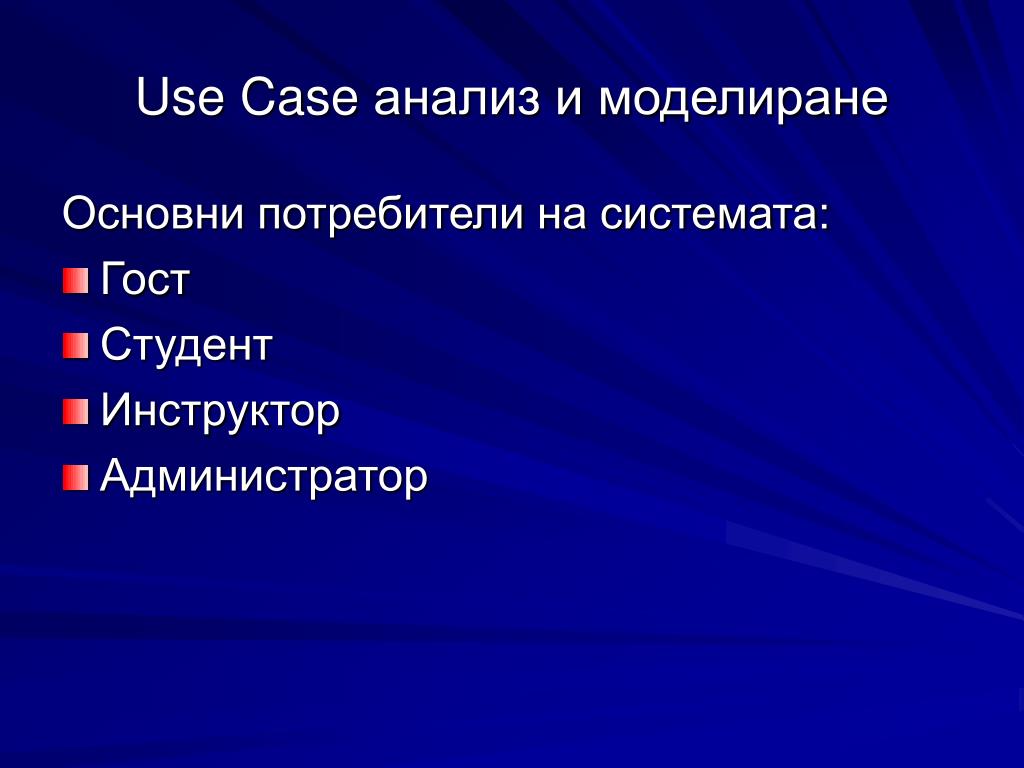

Use Case анализ и моделиране

Основни потребители на системата:

  • Гост
  • Студент
  • Инструктор
  • Администратор

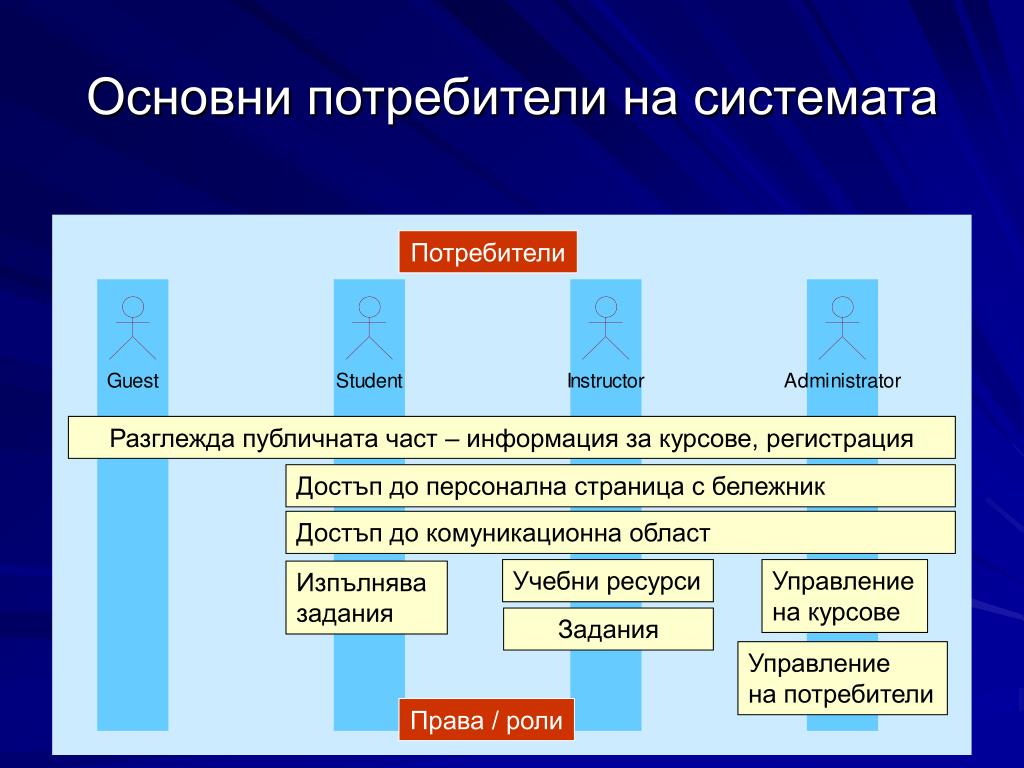

slide31

Потребители

Разглежда публичната част – информация за курсове, регистрация

Достъп до персонална страница с бележник

Достъп до комуникационна област

Учебни ресурси

Управление

на курсове

Изпълнявазадания

Задания

Управление

на потребители

Права / роли

Основни потребители на системата
use case2

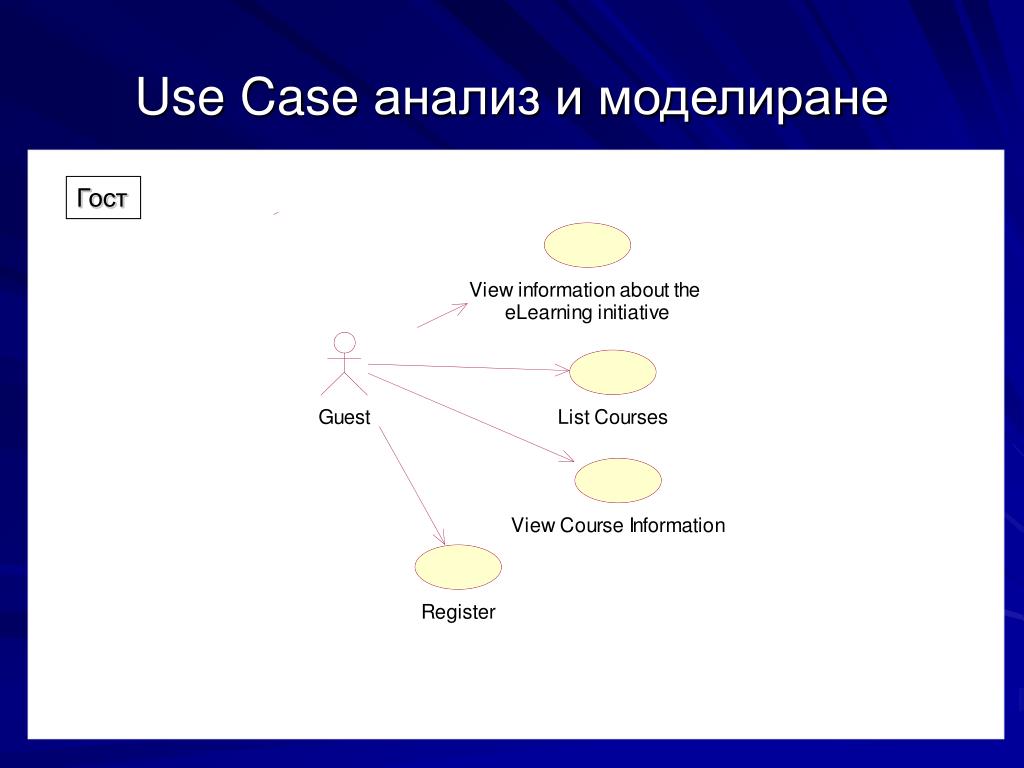

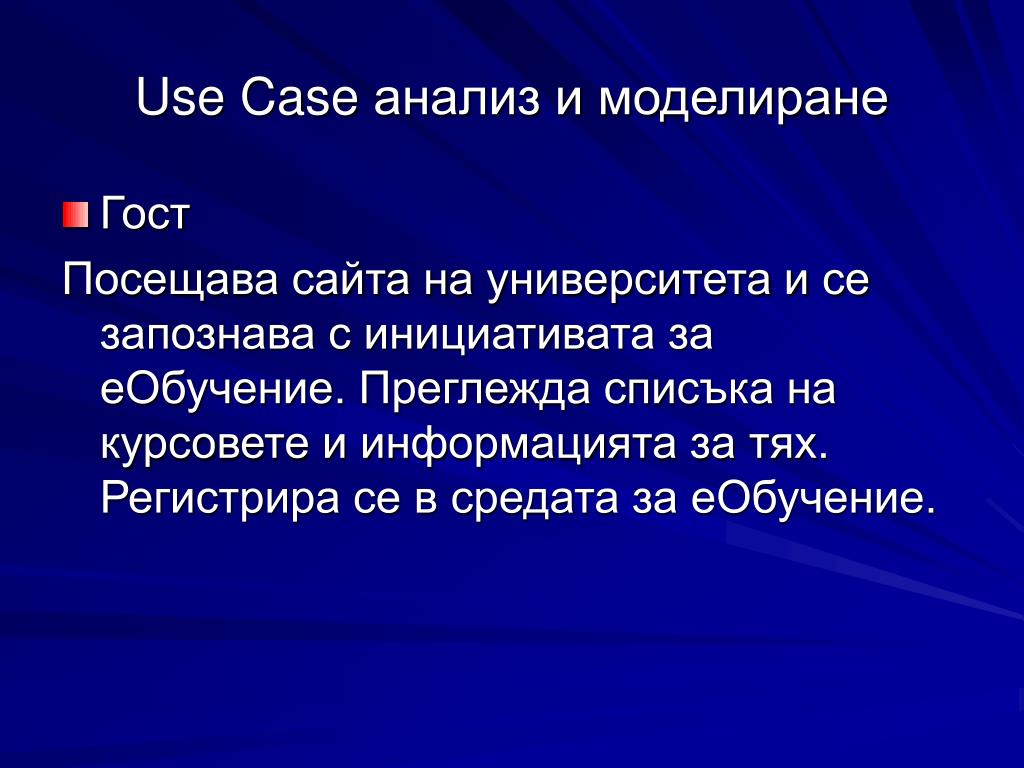

Use Case анализ и моделиране
  • Гост

Посещава сайта на университета и се запознава с инициативата за еОбучение. Преглежда списъка на курсовете и информацията за тях. Регистрира се в средата за еОбучение.

use case5
Use Case анализ и моделиране
  • Студент

След аутентикация влиза в персонализиран фронт офис, от където може да следи разписанието на учебния процес, да преглежда текущите и миналите си задания, да решава тестове и да следи прогреса си. Може да получава актуални съобщения, да комуникира с дугите студенти и преподаватели и да ползва личен бележник.

use case9

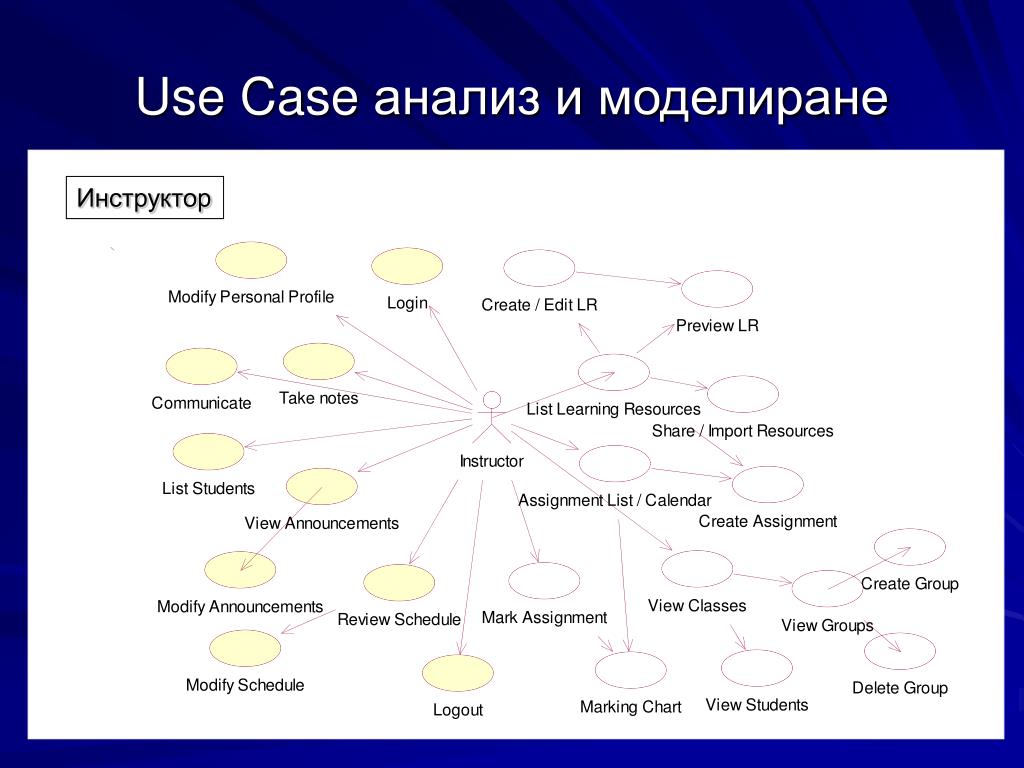

Use Case анализ и моделиране
  • Инструктор

След аутентикация влиза в персонализиран фронт офис, от където може да следи и коригира разписанието на учебния процес, да преглежда списък на студентите, учебните си ресурси, задания, тестове и да следи прогреса на студентите си. Може да създава съобщения, да комуникира със студентите и да ползва личен бележник.

use case13
Use Case анализ и моделиране
  • Администратор

След аутентикация влиза в персонализиран бек-офис, от където може да управлява потребителите (студенти, преподаватели и администратори), да създава класове и да присъединява към тях преподаватели и студенти, да променя настройките на системата. Може да създава съобщения, да комуникира със студентите и да ползва личен бележник.

slide45
Адаптиране към модела на обучение в българските университети:

School↔Факултет

Class↔Дисциплина

Group↔Адм. група

Student↔Студент

slide49

Web browser

Public site

Application Form

MS Class Server

Assignments

MCS Student

Front office

Learning Resources

MCS Teacher

Communications

Student profiles

MCS Administrator

Courses

Back office

Apache Tomcat

Teacher profiles

Internet Information

Server

(Windows 2000)

Sun Java VM

MS SQL Server 2000

  • Operating system
  • Network connections

Microsoft Windows 2000 Server / Advanced Server

Архитектура – компоненти
slide51
Внедряване и Тестване
  • ТУ-София
  • ТУ-Варна
slide52
Реализация – публична част
  • Информация за инициативата
  • Анотация на дисциплина
slide53
Реализация – публична част
  • Учебни материали
  • Форма за online-регистрация
slide54
Реализация – студент
  • Login (студент)
  • Персоналнастраница(студент)
slide55
Реализация – студент
  • Личен профил(студент)
  • График назанятията
slide56
Реализация
  • Персонален бележник
  • Чат
slide57
Реализация – студент
  • MicrosoftClass ServerStudent
slide65
Реализация – Вътрешен офис
  • Управление напотребителите(инструктор)
  • Профил напотребител
  • Управление напотребителите(администратор)
slide66
Изводи:
  • По-добро мотивиране на студентите
  • По-активно участие на студентите в учебния процес
  • По-обективен процес за оценяване на знанията
  • По-високи резултати в обучението
