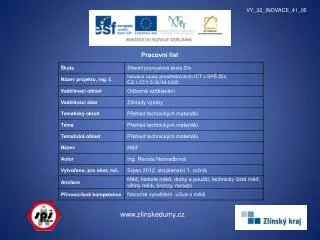

Pracovn list

VY_32_INOVACE_41_05

Pracovní list

www.zlinskedumy.cz


Pracovn list

MĚĎ

  • Historie mědi

  • Druhy a použití mědi

  • Technicky čistá měď

  • Slitiny mědi

  • Bronzy

  • Mosazi

Téma: Přehled technických materiálů

Určeno pro žáky středních průmyslových škol


Co v echno m eme vyrobit z m di a jejich slitin

Co všechno můžeme vyrobit z mědi a jejich slitin?


Pracovn list

MĚĎ

  • Měď je kov načervenalé barvy s výbornou tepelnou i elektrickou vodivostí, velmi dobrou tvárností za tepla i za studena – tvárnost si zachovává i při záporných teplotách

  • Vyznačuje se velmi dobrou korozní odolností jak vůči atmosférickým vlivům tak i vůči řadě chemikálií

  • K přednostem mědi patří též dobrá obrobitelnost a svařitelnost, naopak špatná je slévatelnost

  • Měď je po železe a hliníku třetí nejpoužívanější kov

  • Hlavní oblasti použití – v elektrotechnice jako elektrovodný materiál, zařízení vystavená nízkým teplotám, střešní krytina, okapové žlaby a svody, nádoby v potravinářském průmyslu, plátování ocelových plechů, asi polovina vyrobené mědi se používá k výrobě slitin, a to buď mosazí nebo bronzů


Historie m di

Historie mědi

  • Měď je jedním z mála kovů, které znal člověk už v dobách prehistorických. Nejprve byla měď užívána samotná, později v podobě slitin ( As, Pb, Zn, Sn atd.). Tyto slitiny byly velmi proměnlivého složení a jsou společně nazývány bronzy. Byly užívány tak hojně, že daly název celé historické epoše – doba bronzová.

  • Počátek znalosti bronzu sahá v různých zemích do dob velmi různých. Např. v Egyptě byla měď známa už 4000 př.n.l., ve střední a severní Evropě se počátek doby bronzové datuje teprve kolem roku 2000 př.n.l.

  • Název mědi – cuprum - je odvozen od římského názvu aescyprium( dle ostrova Kypru), kde se ve značném množství těžila. Označována tak nebyla pouze měď čistá, ale i její slitiny. Pojem bronz (bronzo) se objevuje poprvé ve spise Pirotechnica ( VannucioBiringoccio).


Technicky ist m v skyt

Technicky čistá měď - výskyt

  • Měď se v přírodě nejčastěji vyskytuje vázána na síru, k níž má velkou afinitu (nejběžnější je chalkopyrit – CuFeS2, dále bornit – Cu3FeS3). V podstatně menším množství se měď váže na kyslík – ty tvoří cca 15 až 20% těžby (např. kuprit Cu2O). Ryzí měď se ve větší míře nachází na Aljašce, ojediněle v Číně a Chile. Rudy obsahující měď jsou poměrně chudé, obsahují 1 až 6 % Cu.


Druhy a pou it m di

Druhy a použití mědi


Slitiny m di

SLITINY MĚDI

BRONZY

Bronzy jsou slitiny mědi s cínem, olovem, hliníkem a dalšími prvky. Zinek není nikdy v bronzu hlavní přísadou. Bronzy dělíme podobně jako mosazi na dvousložkové a vícesložkové, dále na bronzy slévárenské a tvářené.

Cínové bronzy

  • Již malé přísady cínu zvyšují pevnost mědi. Maxima pevnosti dosahují slitiny s obsahem 10 až 15% cínu.

    Hliníkové bronzy

  • Technické hliníkové bronzy obsahují do 10% hliníku, ale zpravidla mají ještě 2 až 8% přísad (Mn, Ni a Fe). Mangan zvyšuje tvářitelnost za tepla i za studena a korozní odolnost. Ni zpevňuje. Železo zjemňuje zrno a bronz zpevňuje.

  • Hliníkové bronzy mají lepší odolnost proti korozi než mosazi nebo cínové bronzy a to díky vlivu ochranné povrchové vrstvy tvořené oxidy hliníku a mědi. Tyto bronzy dobře odolávají mořské vodě, atmosférické korozi, minerálním kyselým vodám a mnoha organickým kyselinám.


Bronzy

BRONZY

POUŽITÍ BRONZŮ:

  • Ložiska: cínový,olověný,červený bronz

  • Součásti odolávající korozi: hliníkový, beryliový bronz

  • Elektrotechnika: niklový, manganový bronz


Mosazi

MOSAZI

Jsou toslitiny mědi ( více jak 58%) a zinku

Mosazi tvoří asi 80% všech slitin mědi.

Můžeme je dělit do několika skupin, jednak dle chemického složení na dvousložkové a vícesložkové, jednak dle způsobu zpracování na tvářené a slévárenské.

Tvářené:

  • Trubky,plechy,dráty, šrouby, pružiny,hudební nástroje

Na odlitky:

  • Části čerpadel,hydraulických strojů


Pou it zdroje

DESCOUENS, Didier. Soubor:Cuivre Michigan.jpg. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): WikimediaFoundation, 2010 [cit. 2012-08-10]. Dostupné z: http://cs.wikipedia.org/wiki/Soubor:Cuivre_Michigan.jpg

JOHNSBRANA. Soubor:Anticlastic-Copper-Cuff-Bracelet.jpg. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): WikimediaFoundation, 2007 [cit. 2012-08-10]. Dostupné z: http://cs.wikipedia.org/wiki/Soubor:Anticlastic-Copper-Cuff-Bracelet.jpg

DESCOUENS, Didier. Soubor:Azuriteoujda.jpg. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): WikimediaFoundation, 2009 [cit. 2012-08-10]. Dostupné z: http://cs.wikipedia.org/wiki/Soubor:Azuriteoujda.jpg

DESCOUENS, Didier. Soubor:Chalcopyrite_perou.jpg. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): WikimediaFoundation, 2009 [cit. 2012-08-10]. Dostupné z: http://cs.wikipedia.org/wiki/Soubor:Chalcopyrite_perou.jpg

MAKSIM. /Soubor:Kupra_tubo.jpg. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): WikimediaFoundation, 2005 [cit. 2012-08-10]. Dostupné z: http://cs.wikipedia.org/wiki/Soubor:Kupra_tubo.jpg

AICHAS. Soubor:Trumpet_in_b_german.jpg. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): Wikimedia Foundation, 2005 [cit. 2012-08-10]. Dostupné z: http://cs.wikipedia.org/wiki/Soubor:Trumpet_in_b_german.jpg

Měď. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): Wikimedia Foundation, 2001- [cit. 2012-08-10]. Dostupné z: http://cs.wikipedia.org/wiki/M%C4%9B%C4%8F

MIKULČÁK, Jiří. Matematické, fyzikální a chemické tabulky pro střední školy. 4. vyd. Praha: Prometheus, 2010. ISBN 978-80-7196-345-5.

FISCHER, Ulrich. Základy strojnictví. 1. vyd. Praha: Europa-Sobotáles, 2004, 290 s. ISBN 80-867-0609-5.

HLUCHÝ, Miroslav a Jan KOLOUCH. Strojírenská technologie 1. 3., přeprac. vyd. Praha: Scientia, 2002, 266 s. ISBN 80-718-3262-6.
