ATM ( Asynchronous Transfer Mode )

1. ATM(Asynchronous Transfer Mode) 98003127 정성원 99003100 이병호 99003123 정원우 20011451 양승미

2. ATM 등장 배경 • 1970 년경부터 하나의 통합된 망을 통하여 서로 다른 서비스의 요구사항(ISDN) • ISDN 기본 전송속도인 64Kbps로는 여러가지 정보 전달에 어려움이 따름. • 이와 같은 요구를 수용하기 위해서 여러가지 방법이 제안되었고 이의 실현 방법으로 ATM 이 출현

3. ATM의 정의 • ATM(Asynchronous Transfer Mode)란 • ATM Forum 에서 설계(www.atmforum.com) • ITU-T 에서 채택 • ATM과 B-ISDN조합으로 세계의 모든 네트워크를 초고속으로 연결 • 정보 고속도로의 고속도로

4. ATM의 개념 • 정보를 일정한 크기의 패킷(Cell)으로 나누어 헤더 부분에 목적지 정보 부가, 전송하여 환원하는 방식 • 헤더의 주소로 이용자 정보를 구분 • 시간 축 상에 놓인 셀의 위치와는 관계가 없음

5. ATM 계층 구조

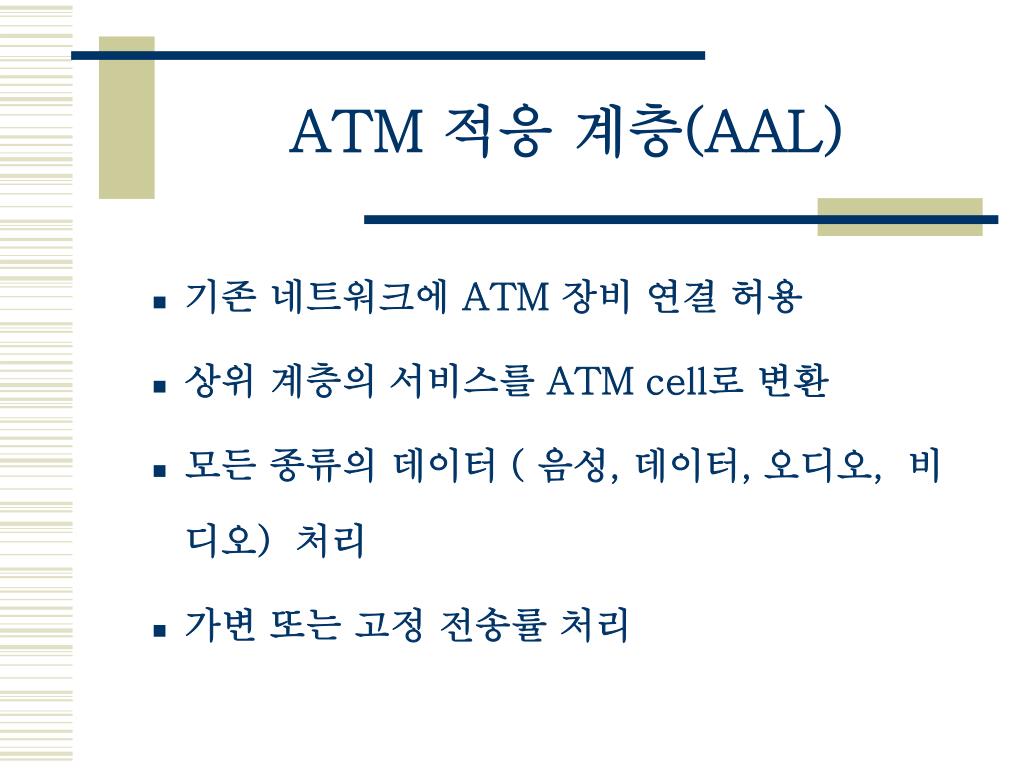

6. ATM 적응 계층(AAL) • 기존 네트워크에 ATM 장비 연결 허용 • 상위 계층의 서비스를 ATM cell로 변환 • 모든 종류의 데이터 ( 음성, 데이터, 오디오, 비디오) 처리 • 가변 또는 고정 전송률 처리

7. AAL 범주(1) • AAL1 • 고정 비트 전송률 정보 전달 응용 지원 • 디지털 전화 네트워크의 ATM 연결 허용 • AAL2 • 가변 비트 전송률 응용 지원 • 농구 경기 중계와 같은 고속 데이터 전송률 지원

8. AAL 범주(2) • AAL ¾ • AAL3 –연결중심 데이터 서비스 지원 • AAL4 –비연결형 서비스 지원 • AAL5 • 단순하고 효과적인 응용층(SEAL) 지원 • 점대점 연결을 이용하는 ATM 백본과 LAN • 다중화 기능이 없으므로 순서화나 오류정정 메커니즘이 불필요

9. ATM 계층(1) • ATM계층은 CCITT권고안 I.361에 기술 • ATM 셀 중에서 헤더를 생성시키고 관리하는 기능(Header Error Check를 제외한 모든 기능) • ATM 셀 헤더 이외의 48바이트 정보구간에 대해서는 오류 제어 등의 처리를 하지 않음

10. ATM 계층(2) • 상위층에서 데이터를 받아서 5바이트 헤더를 첨가해 마지막으로 물리층으로 전달해 전송 • ATM셀을 수신하는 측의 ATM층은 53바이트중에서 5바이트 헤더를 제거해서 실제 데이타 부분을 상위층으로 전달해 주는 역할

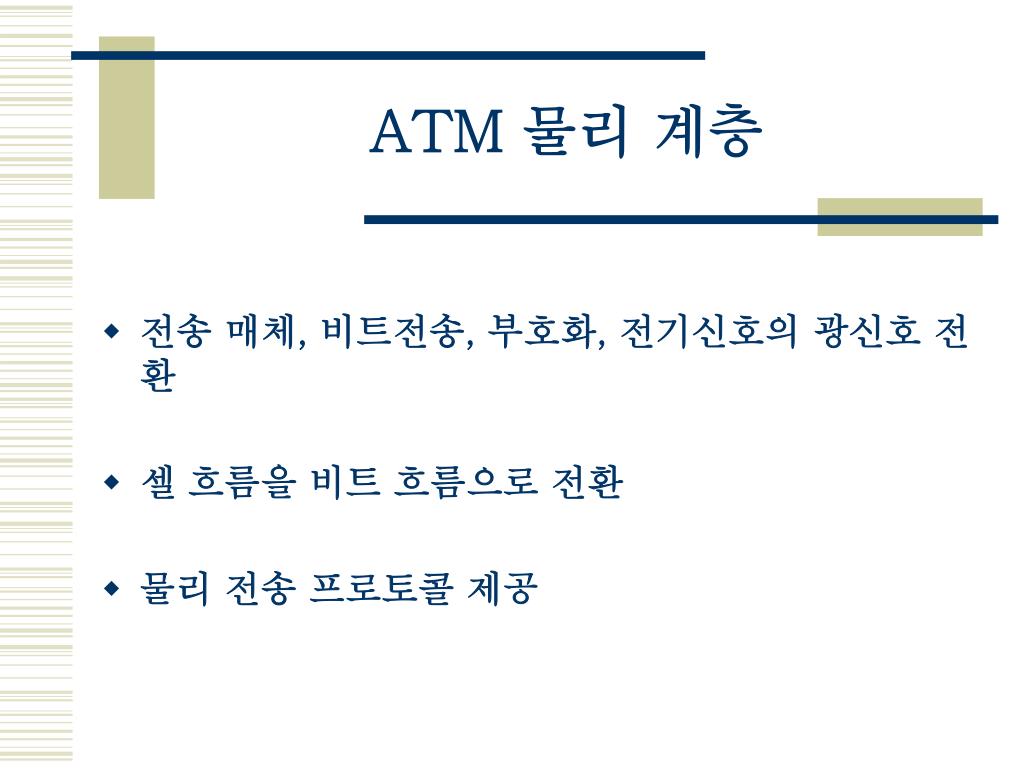

11. ATM 물리 계층 • 전송 매체, 비트전송, 부호화, 전기신호의 광신호 전환 • 셀 흐름을 비트 흐름으로 전환 • 물리 전송 프로토콜 제공

12. ATM 의 장점 • Cell 이라는 작은 규모의 패킷으로 전송에 유리 • 에러 체크 기능을 필요로 하지 않음 • 프로토콜 상에서 이루어지는 에러 체크를 제거하여 데이터 전송의 최적화 • 이더넷 계통의 별다른 장비 없이 LAN과 WAN 을 동시에 지원

13. ATM 의 단점 • 교환기, 단말기의 고가 장비의 상용화가 필요 • 하드웨어, 소프트웨어 업체의 대응 요구 • 라인의 제공 필요

14. ATM 의 특징(1) • Cell Based Network • 셀 53Byte로 구성(5byte- 헤더 정보, 48byte- 데이터 저장) • 이더넷은 프레임단위로 데이터 전송(고정아님) • ATM은 53바이트 고정 셀 단위로 전송 • 셀의 유효성 충분히 확인(에러 여부 확인) • 전송 시간 간격 예층 가능(헤더 정보는 항상 같은 위치에 기록) - 위치를 알고 있기 때문에 셀을 보다 빨리 전송 가능 • 대형 데이터를 효과적으로 전송

15. ATM 의 특징(2) • 연결 지향적(Connection-oriented) 네트워크 • 이더넷과 IP 주소지정 방식은 비연결성 네트워크 - 허브, 스위치, 라우터를 거쳐 목적지 도착 - 송신자와 수신자 사이에 특별히 고정된 커넥션(연결)없음 • ATM은 연결 지향적 환경 - 송신자와 수신호스트 특정 연결 필요(계속 유지) - 셀은 ATM 스위치가 미리 설정한 경로로 전송 - 대역폭 미리 정의(지연 시간 최소화) - 네트워크 자원이 충분하지 않을 시 커넥션 거절

16. ATM 의 특징(3) • Switched network • ATM 장치들은 ATM 스위치와 직접 연결 • ATM 스위치는 커넥션의 설치, 유지, 종단, 데이터 전송 결정 • ATM 스위치와 이더넷 스위치의 차이점. - 장치들이 ATM 스위치에 엑세스하는데 어떠한 제한도 설정하지 않음 - 연결 지향적인 스위치 - 데이터 셀이 수신되자마자 즉시 전송(혼잡이 매우 적음)

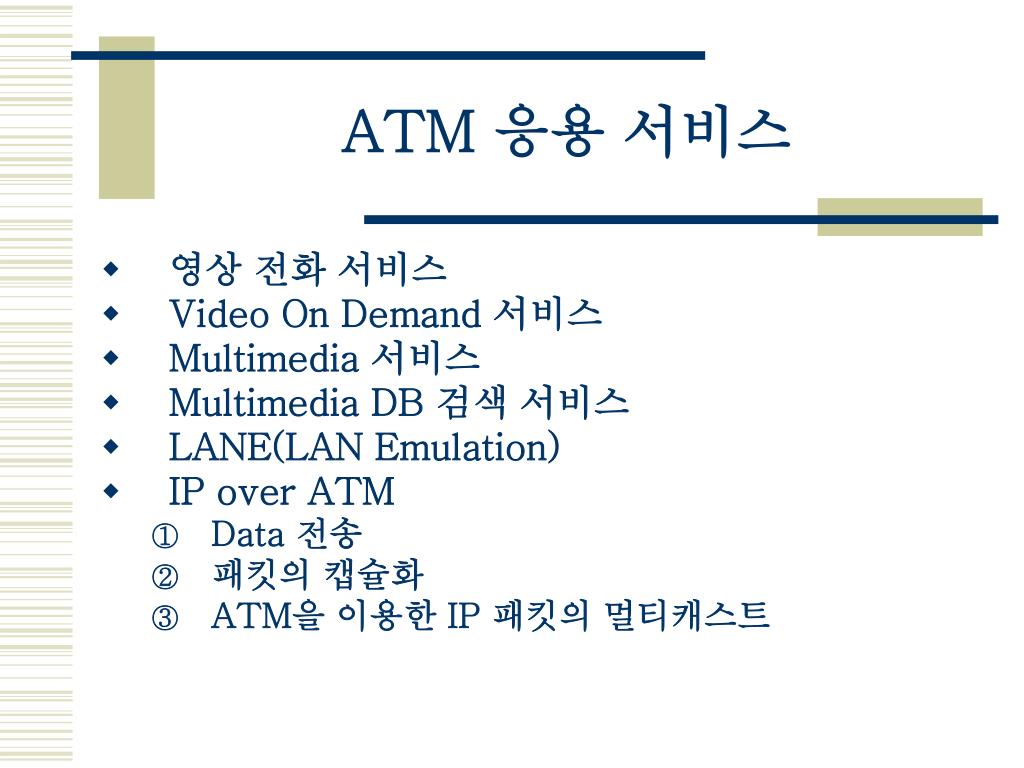

17. ATM 응용 서비스 • 영상 전화 서비스 • Video On Demand 서비스 • Multimedia 서비스 • Multimedia DB 검색 서비스 • LANE(LAN Emulation) • IP over ATM • Data 전송 • 패킷의 캡슐화 • ATM을 이용한 IP 패킷의 멀티캐스트

18. 결론(1) • ATM은 음성, 비디오, 데이터 등 통합된 네트워크 전송을 위한 기반 기술로서 제안 • 광대역정보통신의 실현방법으로 개발 • 비동기 전송이라는 것은 전송측과 수신측이 클럭의 일치를 통해서 정보를 교환하지 않고 클럭의 차이를 공백이나 미지정 셀을 사용해서 극복하는 방식

19. 결론(2) • 53바이트의 '셀'이라는 단위로 구성 • 네트워크를 감시, 관리 및 유지 하는데 드는 비용의 효과와 대역폭을 동적으로 활당 가능 • 앞으로 요구될 서비스에 대한 융통성확보 및 통합화된 서비스
