  1. Exchange 2007高可用性架構部署 顧武雄 台灣微軟特約資深講師 jovi@cogate.com.tw

  2. Exchange Server 2007 系列課程

  3. 預備知識 • 熟悉Windows Server 2003 • 了解Active Directory架構 • 正在使用或準備導入Exchange 2007 Level 200

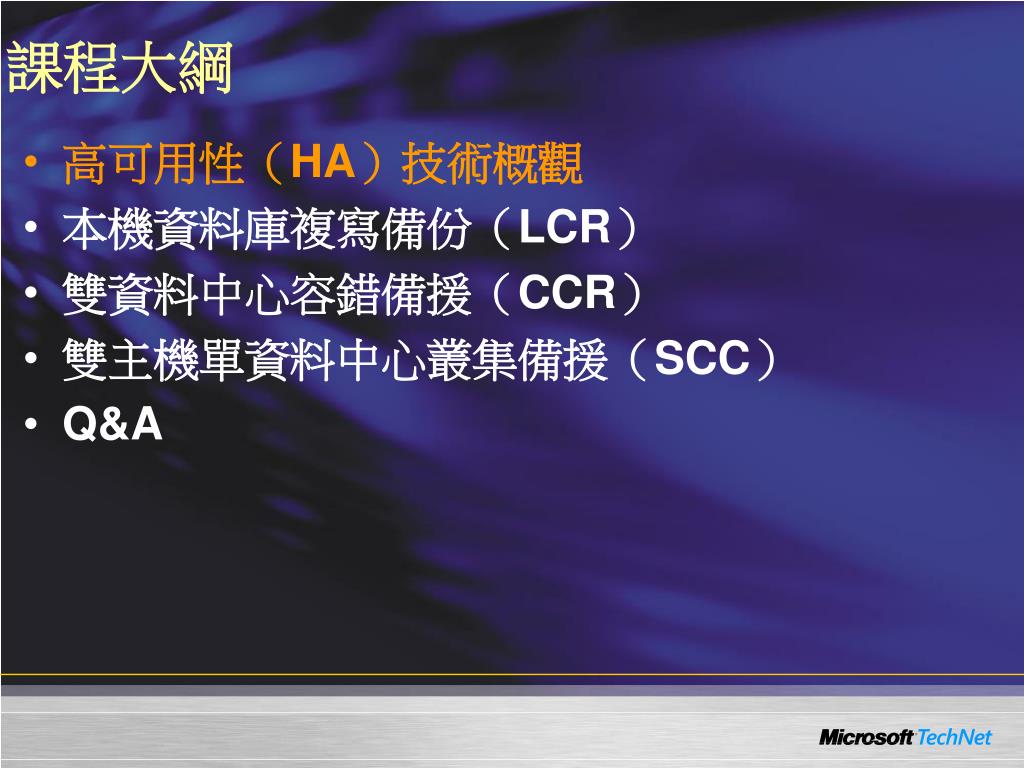

  4. 課程大綱 • 高可用性（HA）技術概觀 • 本機資料庫複寫備份（LCR） • 雙資料中心容錯備援（CCR） • 雙主機單資料中心叢集備援（SCC） • Q&A

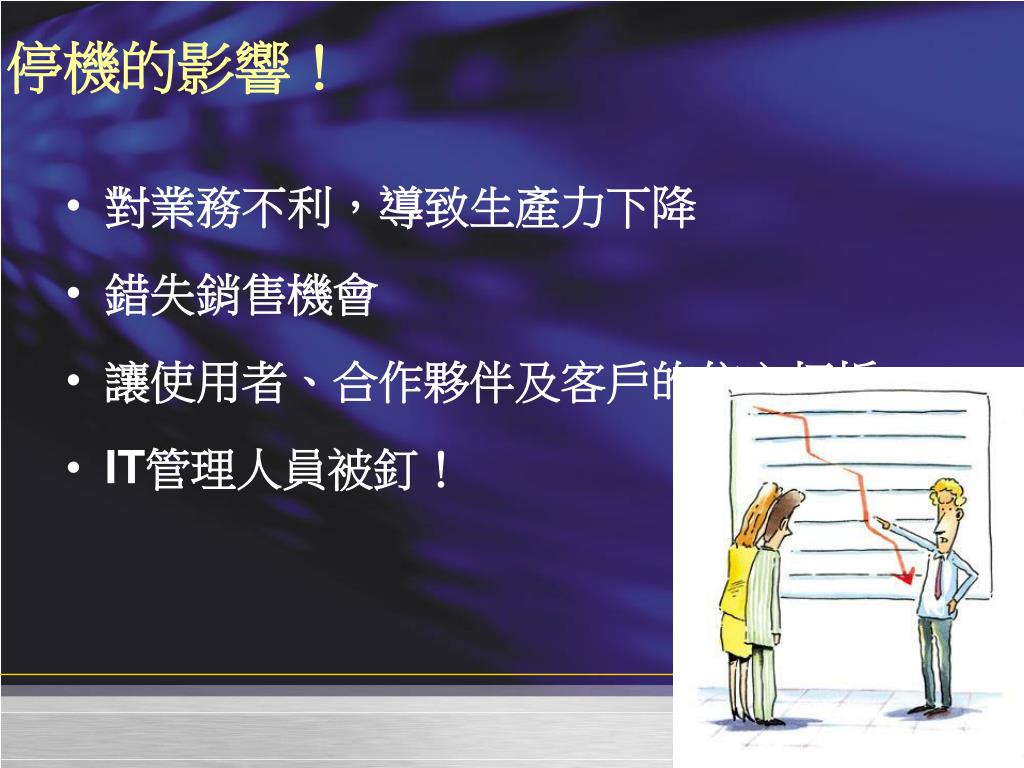

  5. 停機的影響！ • 對業務不利，導致生產力下降 • 錯失銷售機會 • 讓使用者、合作夥伴及客戶的信心打折 • IT管理人員被釘！

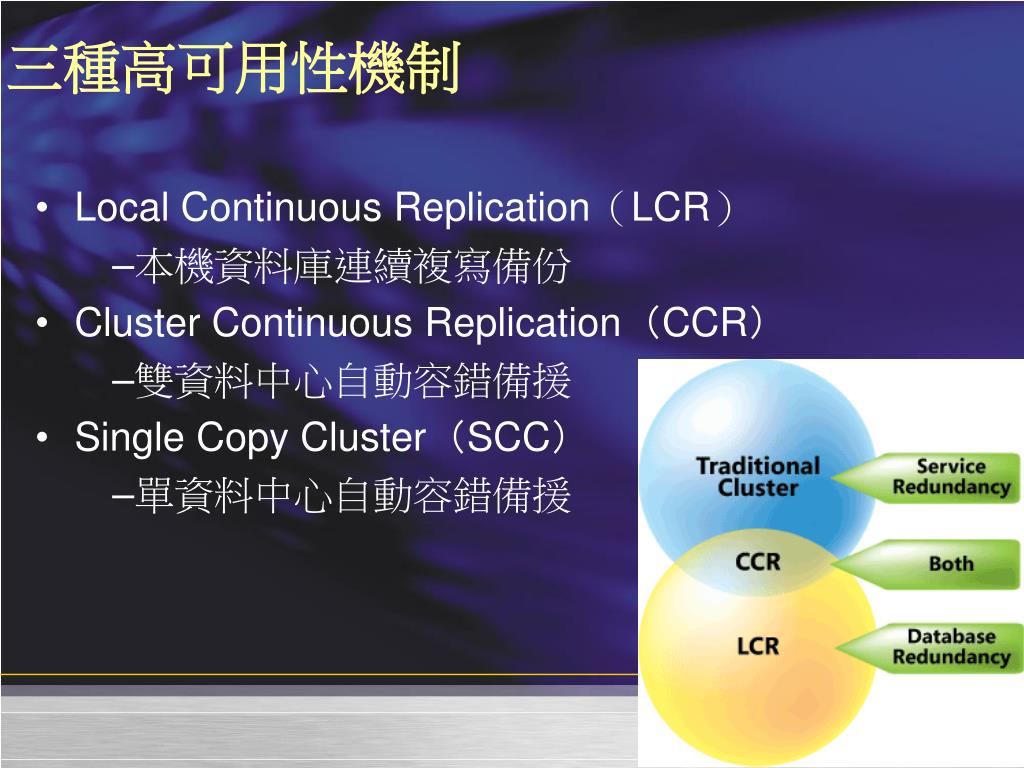

  6. 三種高可用性機制 • Local Continuous Replication（LCR） • 本機資料庫連續複寫備份 • Cluster Continuous Replication（CCR） • 雙資料中心自動容錯備援 • Single Copy Cluster（SCC） • 單資料中心自動容錯備援

  7. LCR基本架構 • 可防止資料庫硬碟的損毀 • 因此複本需指定在不同實體磁碟區 • 採用複寫服務進行資料庫的抄寫更新 • 傳送交易記錄檔至目的地進行資料還原 • 無自動容錯，需採用Shell命令手動還原 • Restore-StorageGroupCopy

  8. CCR基本架構

  9. SCC基本架構

  10. 三種高可用性架構的比較

  11. 課程大綱 • 高可用性（HA）技術概觀 • 本機資料庫複寫備份（LCR） • 雙資料中心容錯備援（CCR） • 雙主機單資料中心叢集備援（SCC） • Q&A

  12. 啟用LCR功能（1）

  13. 啟用LCR功能（2）

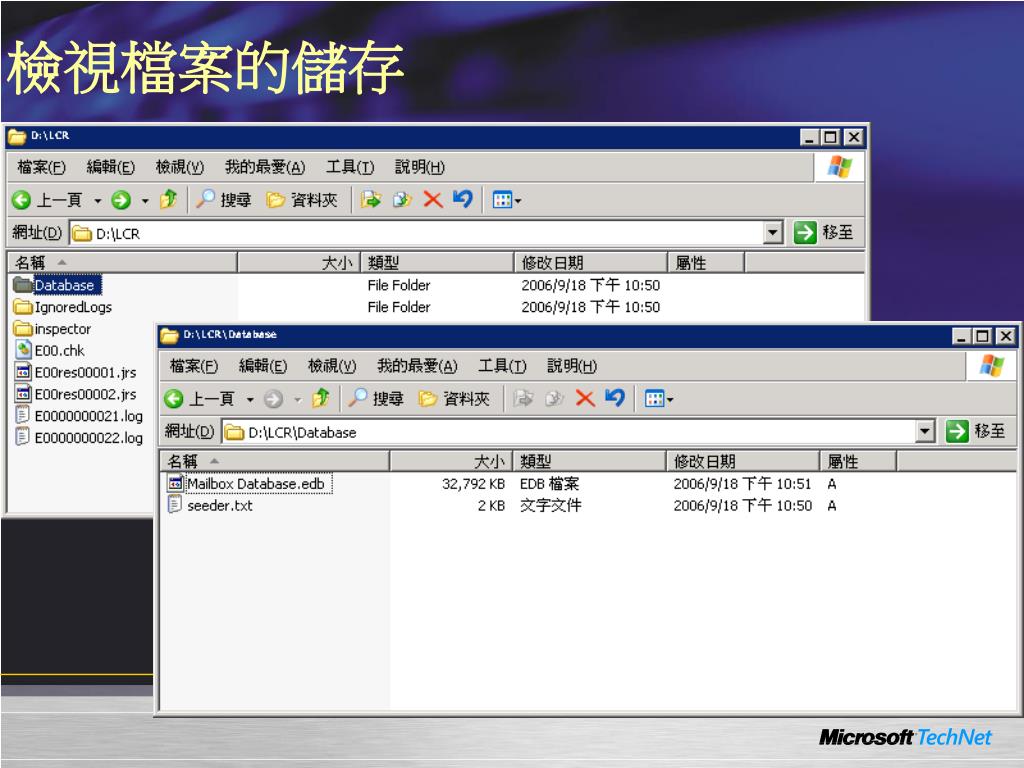

  14. 檢視檔案的儲存

  15. 完成LCR功能啟用

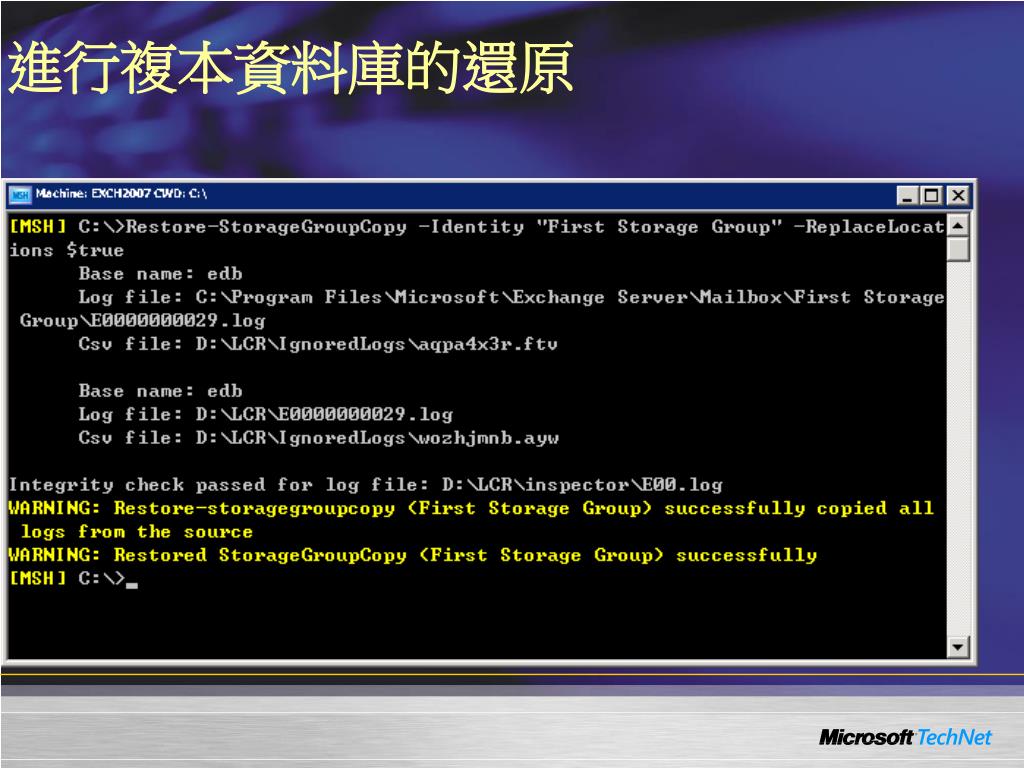

  16. 進行複本資料庫的還原 • 需要先卸載原有的資料庫 • 使用Restore-StorageGroupCopy進行還原

  17. 完成複本資料庫上線

  18. 本機資料庫複寫備份（LCR）

  19. 課程大綱 • 高可用性（HA）技術概觀 • 本機資料庫複寫備份（LCR） • 雙資料中心容錯備援（CCR） • 雙主機單資料中心叢集備援（SCC） • Q&A

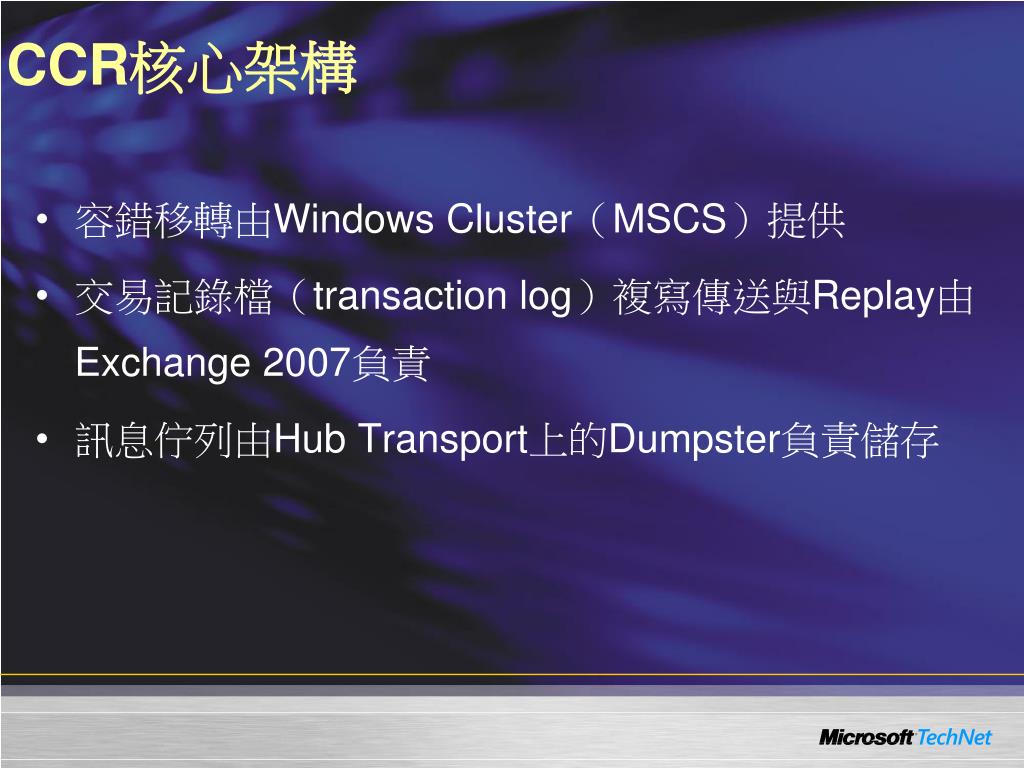

  20. CCR核心架構 • 容錯移轉由Windows Cluster（MSCS）提供 • 交易記錄檔（transaction log）複寫傳送與Replay由Exchange 2007負責 • 訊息佇列由Hub Transport上的Dumpster負責儲存

  21. 關於Cluster Quorum • 在CCR架構中稱為Majority Node Set (MNS) • 需在每一個叢集成員上安裝修正程式 • KB921181 • http://support.microsoft.com/?kbid=921181

  22. 容錯的兩項機制更新 • File share witness － 使用一個共用資料夾來決定雙節點叢集的狀態 • Configurable cluster heartbeats － 管理員可以自訂heartbeat時間

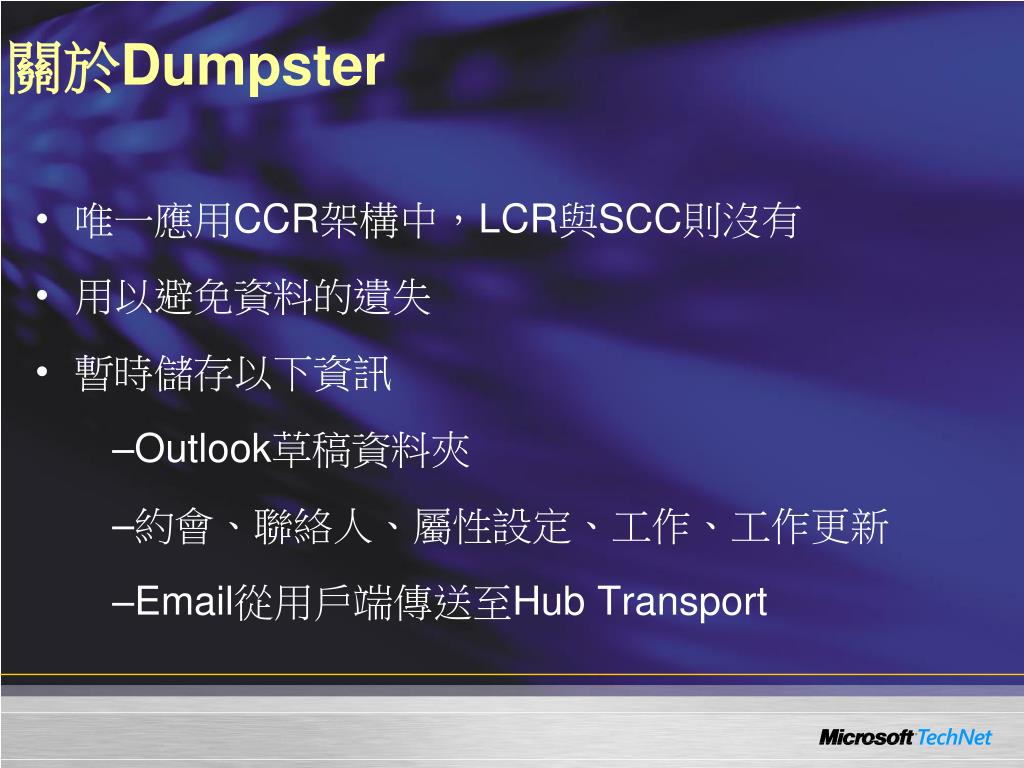

  23. 關於Dumpster • 唯一應用CCR架構中，LCR與SCC則沒有 • 用以避免資料的遺失 • 暫時儲存以下資訊 • Outlook草稿資料夾 • 約會、聯絡人、屬性設定、工作、工作更新 • Email從用戶端傳送至Hub Transport

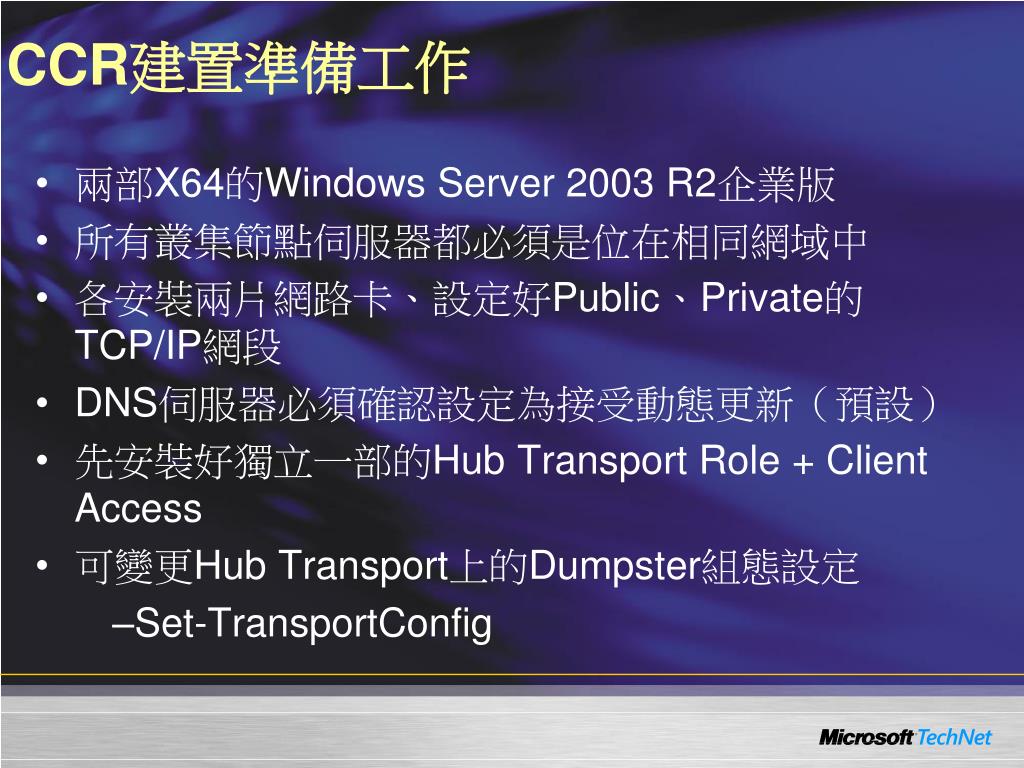

  24. CCR建置準備工作 • 兩部X64的Windows Server 2003 R2企業版 • 所有叢集節點伺服器都必須是位在相同網域中 • 各安裝兩片網路卡、設定好Public、Private的TCP/IP網段 • DNS伺服器必須確認設定為接受動態更新（預設） • 先安裝好獨立一部的Hub Transport Role + Client Access • 可變更Hub Transport上的Dumpster組態設定 • Set-TransportConfig

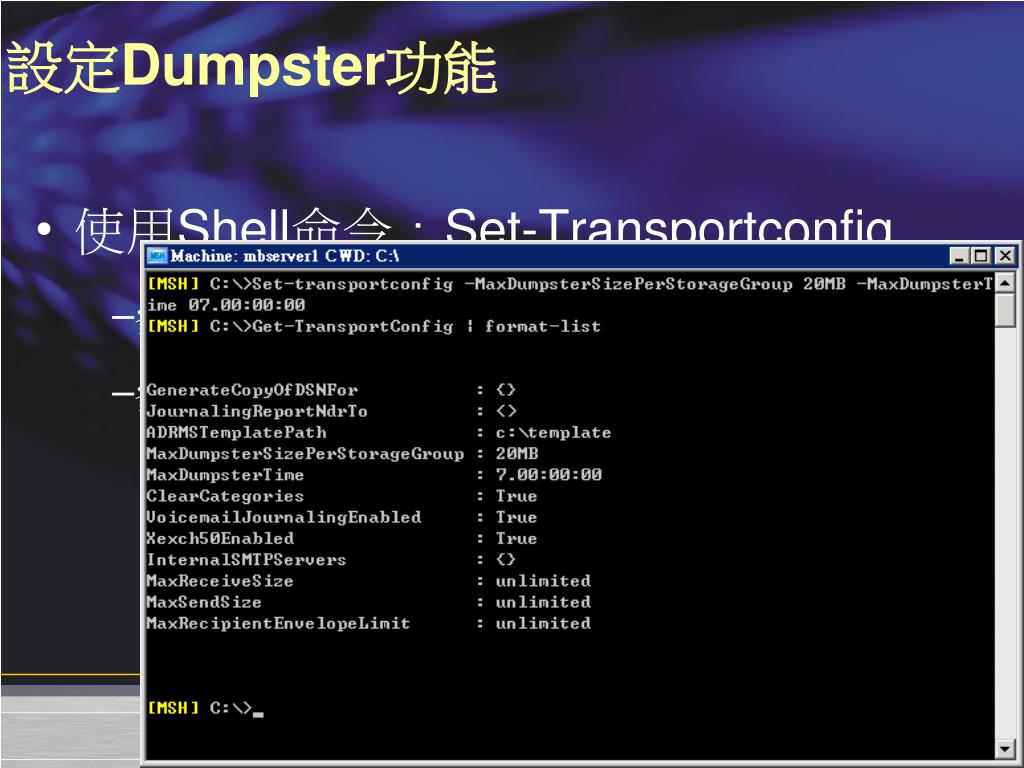

  25. 設定Dumpster功能 • 使用Shell命令：Set-Transportconfig • 參數1：-MaxDumpsterSizePerStorageGroup • 參數2：-MaxDumpsterTime

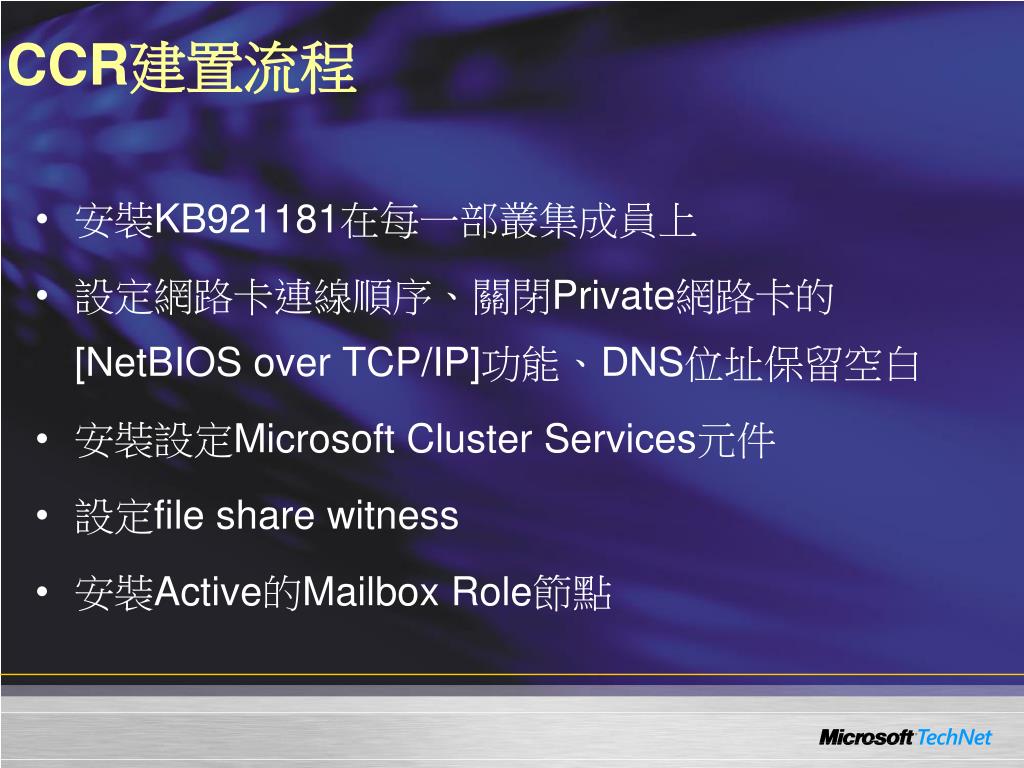

  26. CCR建置流程 • 安裝KB921181在每一部叢集成員上 • 設定網路卡連線順序、關閉Private網路卡的[NetBIOS over TCP/IP]功能、DNS位址保留空白 • 安裝設定Microsoft Cluster Services元件 • 設定file share witness • 安裝Active的Mailbox Role節點

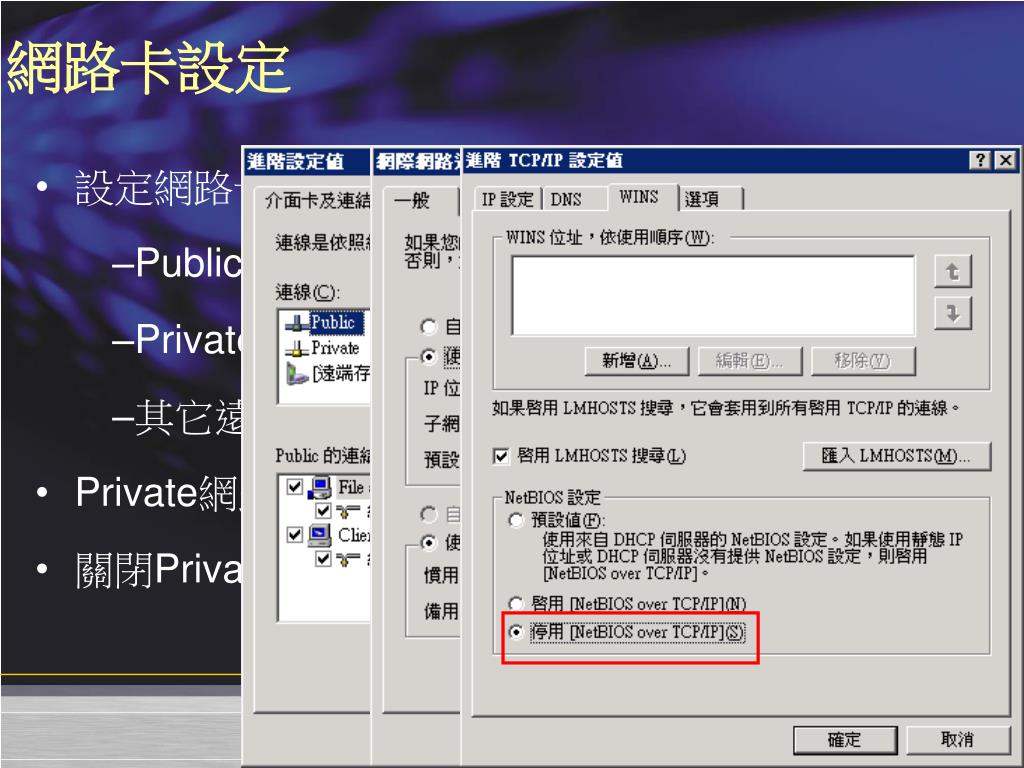

  27. 網路卡設定 • 設定網路卡連線順序如下 • Public Network • Private Network • 其它遠端連線網路 • Private網路卡的DNS位址保留空白 • 關閉Private網路卡的[NetBIOS over TCP/IP]

  28. 建立新叢集 • 新增叢集+第一個叢集節點 • 可使用cluster /create /wizard來建立 • 仲裁設定指定為－多數節點組合（MNS）

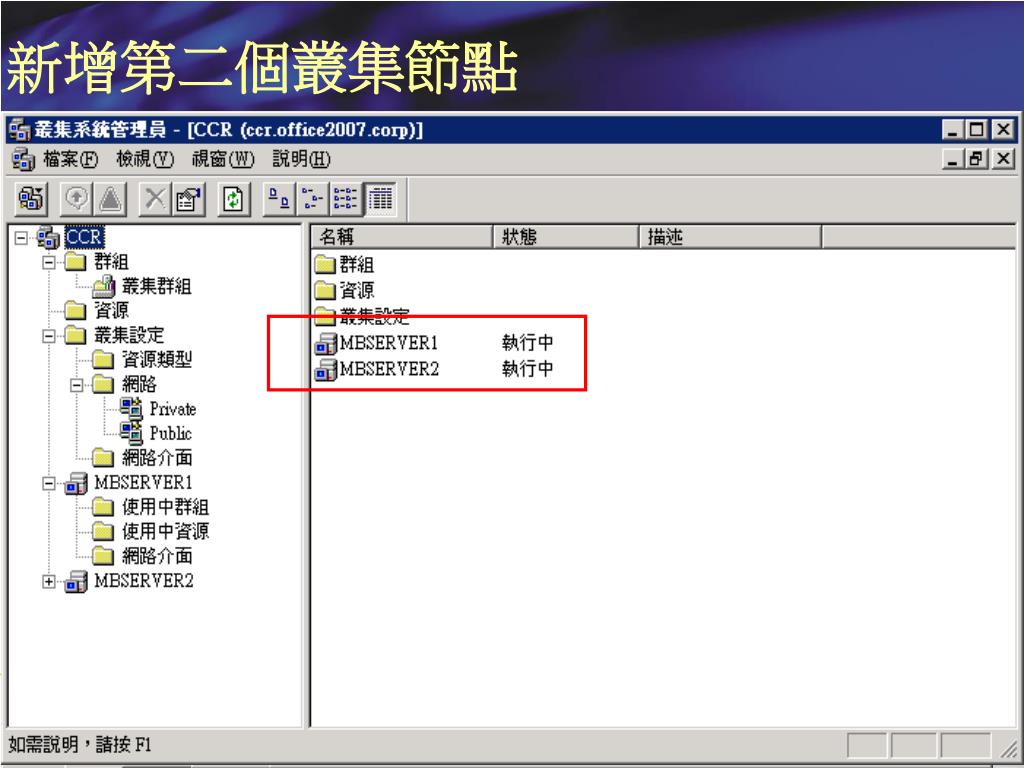

  29. 新增第二個叢集節點

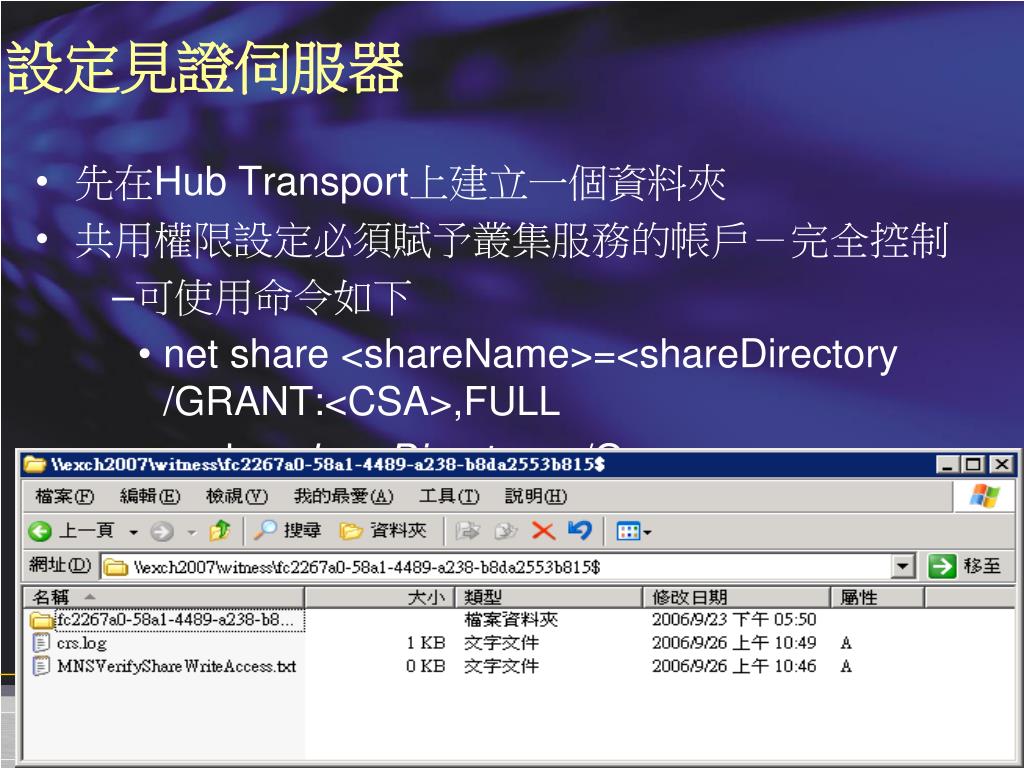

  30. 設定見證伺服器 • 先在Hub Transport上建立一個資料夾 • 共用權限設定必須賦予叢集服務的帳戶－完全控制 • 可使用命令如下 • net share <shareName>=<shareDirectory /GRANT:<CSA>,FULL • cacls <shareDirectory> /G BUILTIN\Administrators:F <CSA>:F • 註CAS = Cluster Service Account • 設定MNS使用file share witness

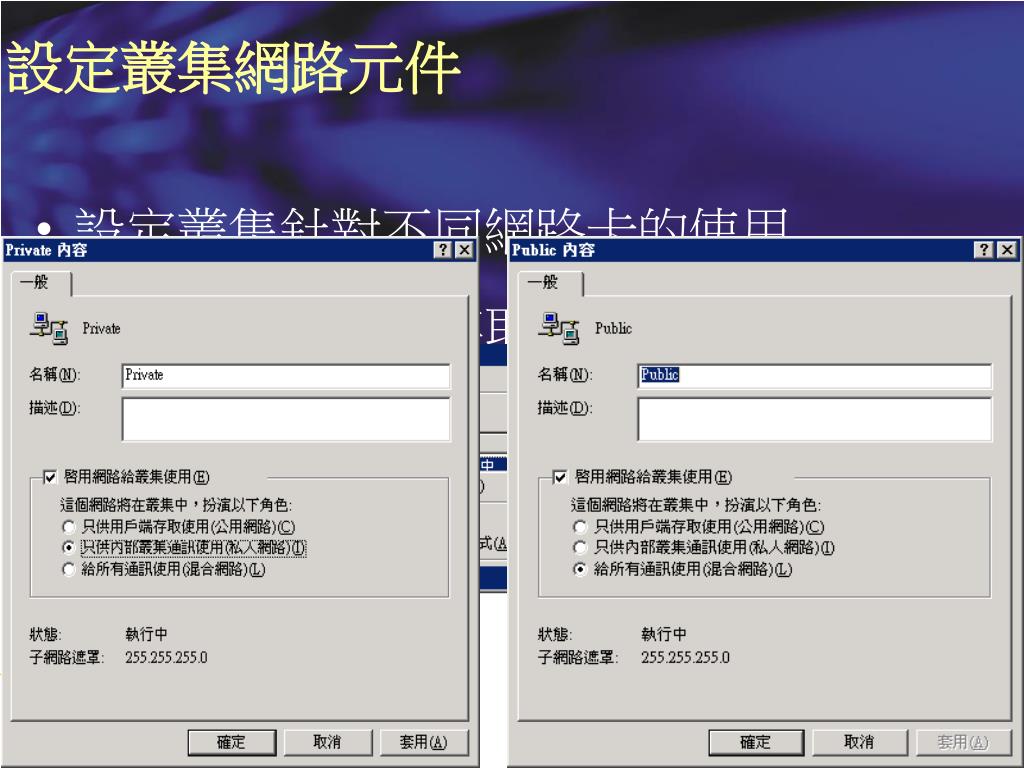

  31. 設定叢集網路元件 • 設定叢集針對不同網路卡的使用 • 設定網路卡連線存取的優先順序

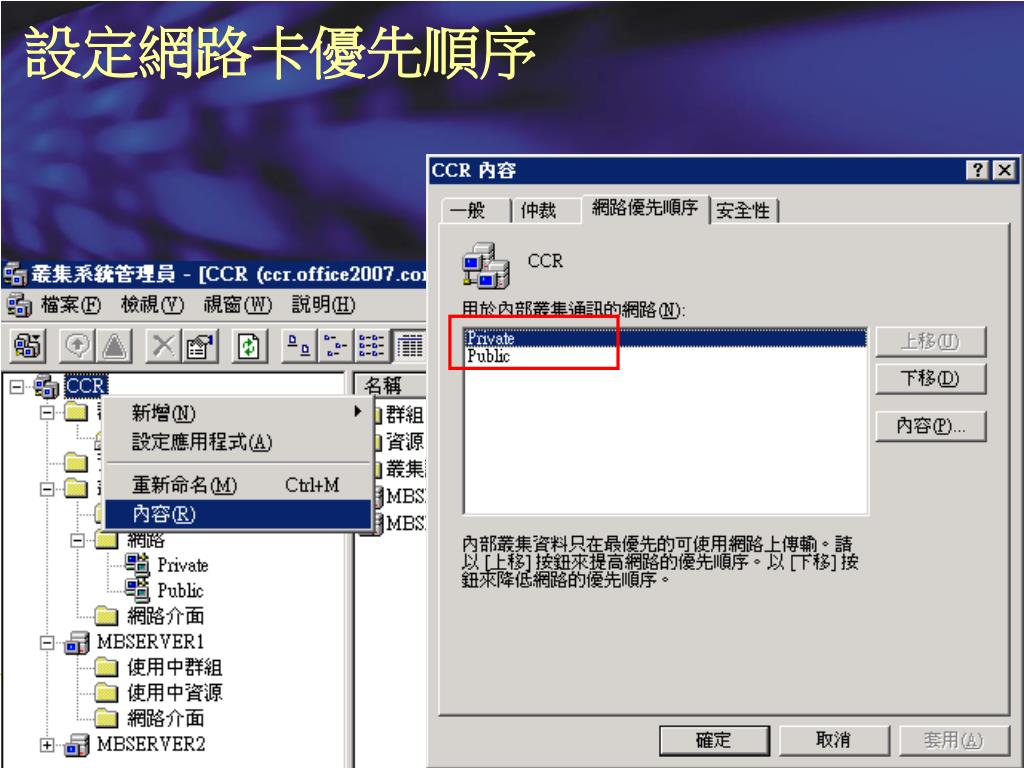

  32. 設定網路卡優先順序

  33. 檢查叢集服務 • 檢視叢集群組 • 檢視叢集節點

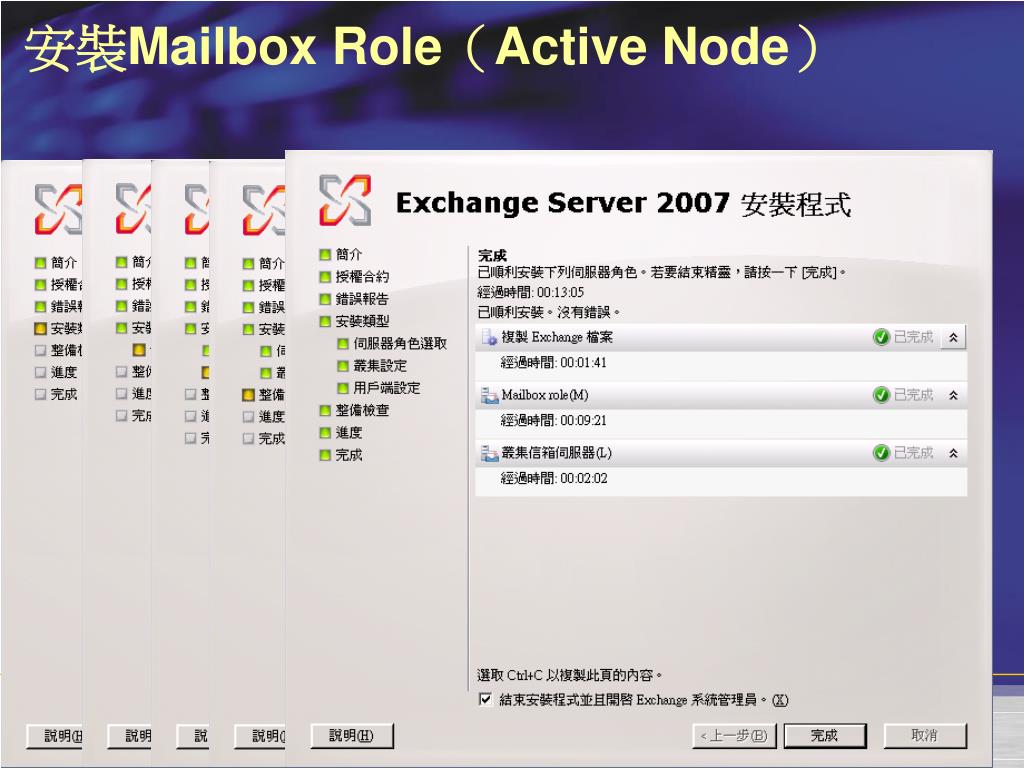

  34. 安裝Mailbox Role（Active Node）

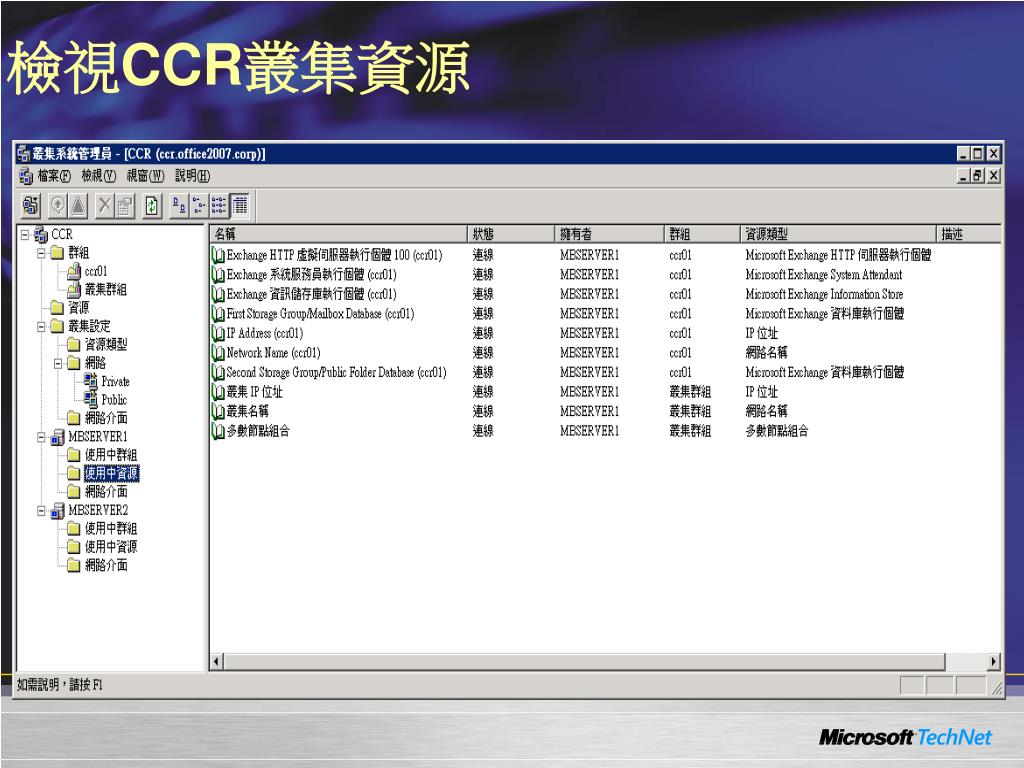

  35. 檢視CCR叢集資源

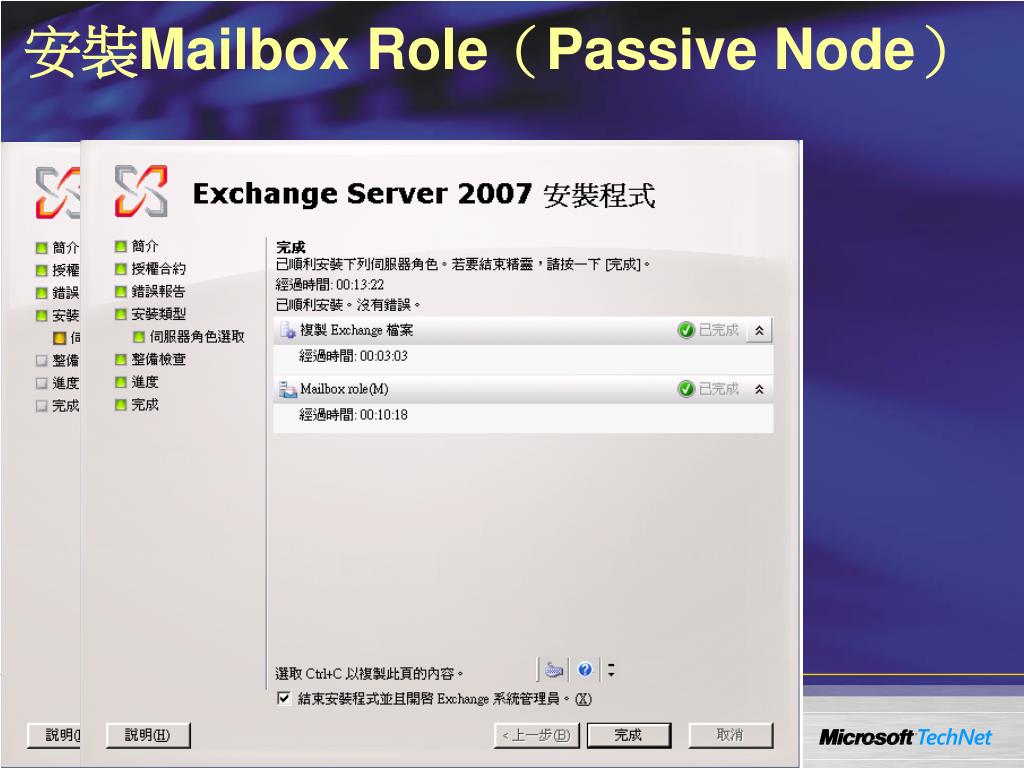

  36. 安裝Mailbox Role（Passive Node）

  37. 手動測試CCR移轉

  38. 檢視CCR複寫狀態

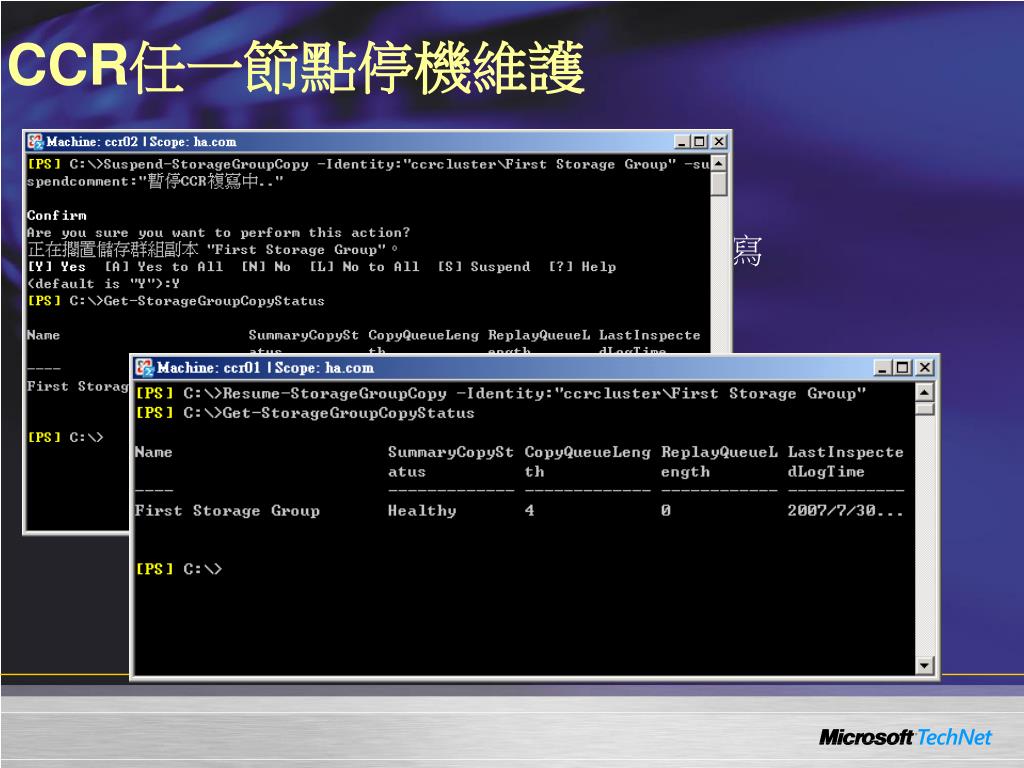

  39. CCR任一節點停機維護 • 停機前 • Suspend-StorageGroupCopy命令暫停複寫 • 維護後 • Resume-StorageGroupCopy命令繼續複寫

  40. 課程大綱 • 高可用性（HA）技術概觀 • 本機資料庫複寫備份（LCR） • 雙資料中心容錯備援（CCR） • 雙主機單資料中心叢集備援（SCC） • Q&A

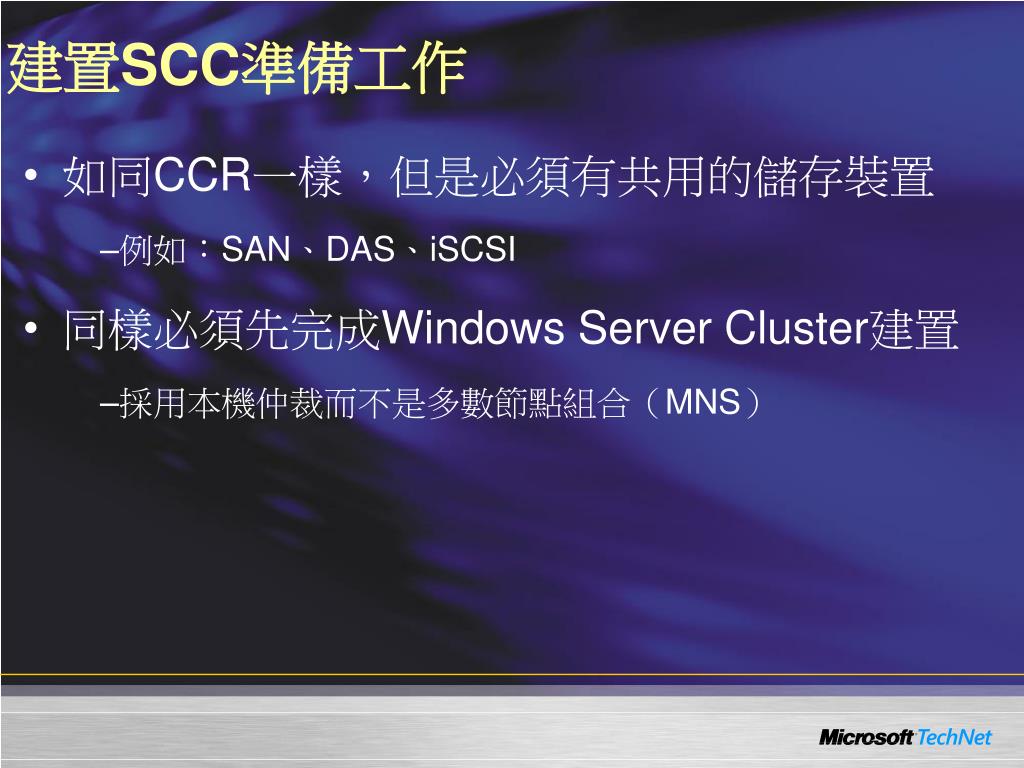

  41. 建置SCC準備工作 • 如同CCR一樣，但是必須有共用的儲存裝置 • 例如：SAN、DAS、iSCSI • 同樣必須先完成Windows Server Cluster建置 • 採用本機仲裁而不是多數節點組合（MNS）

  42. Windows Storage Server • 可整合FalconStor iSCSI Storage Server • 只要透過iSCSI頁面即可完成所有設定

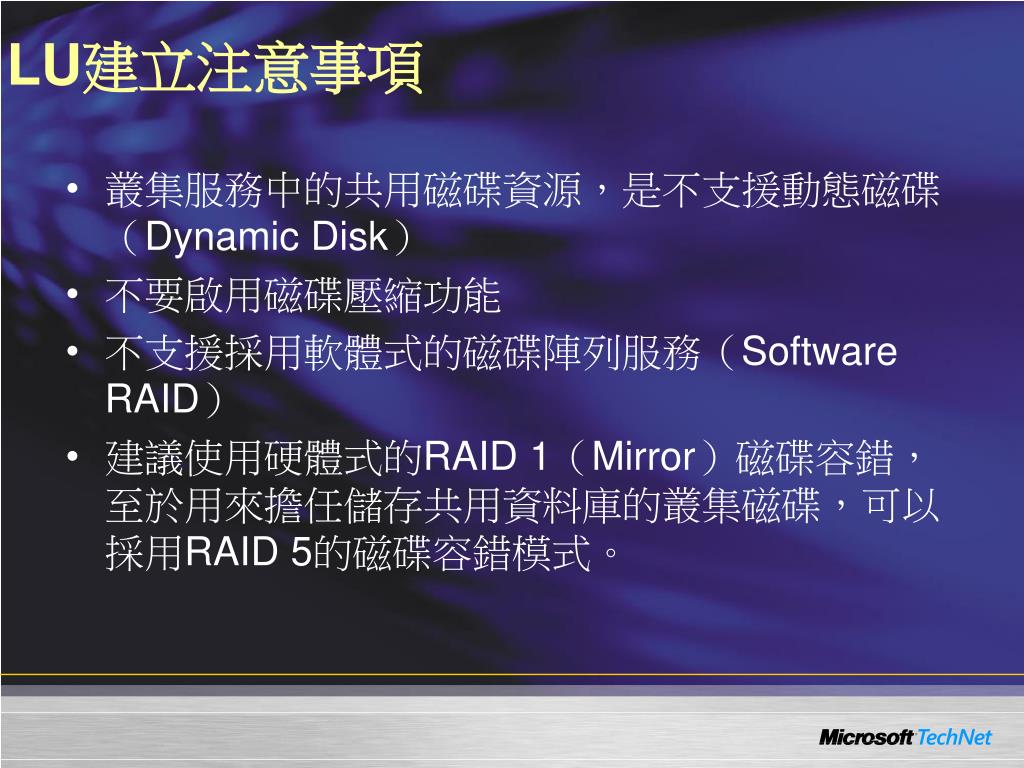

  43. LU建立注意事項 • 叢集服務中的共用磁碟資源，是不支援動態磁碟（Dynamic Disk） • 不要啟用磁碟壓縮功能 • 不支援採用軟體式的磁碟陣列服務（Software RAID） • 建議使用硬體式的RAID 1（Mirror）磁碟容錯，至於用來擔任儲存共用資料庫的叢集磁碟，可以採用RAID 5的磁碟容錯模式。

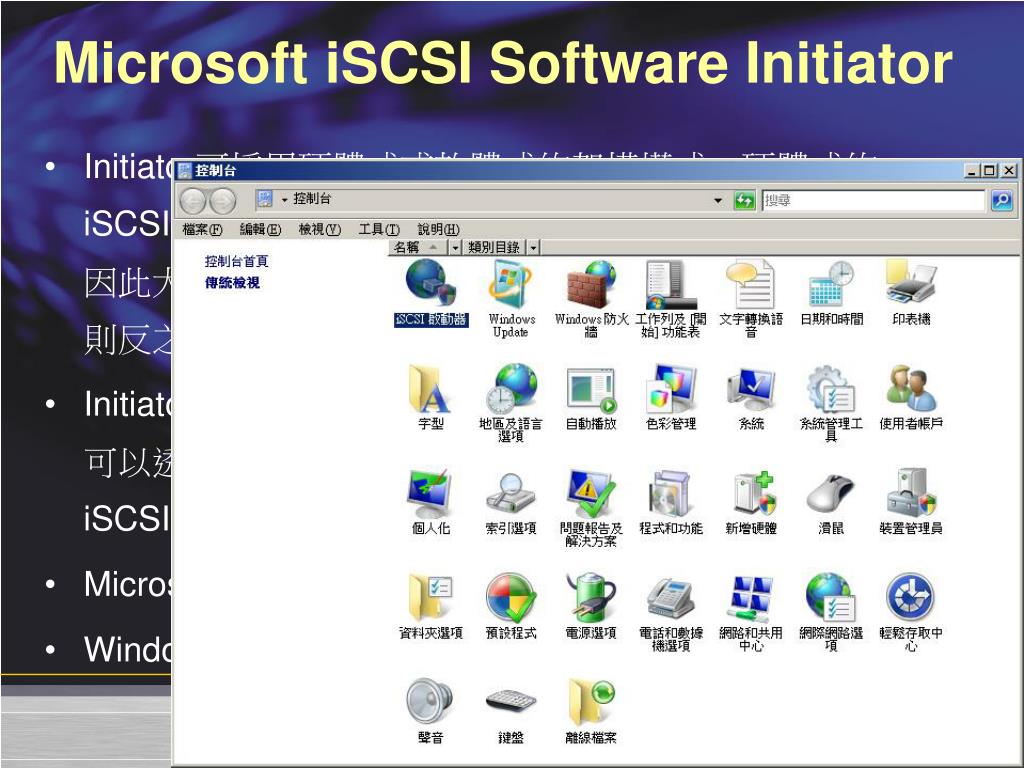

  44. Microsoft iSCSI Software Initiator • Initiator可採用硬體式或軟體式的架構模式，硬體式的iSCSI HBA卡由於已負擔起TCP/IP堆疊運算處理的工作，因此大幅減低了系統CPU的負擔，軟體式的iSCSI Initiator則反之。 • Initiator用以安裝在應用程式伺服器，關於它的管理與使用可以透過控制台中的圖形化介面，或經由命令提示列工具iSCSICLI的執行來管理也是可以的。 • Microsoft iSCSI Initiator可至微軟網站免費下載 • Windows Vista 、Windows Server 2008則內建

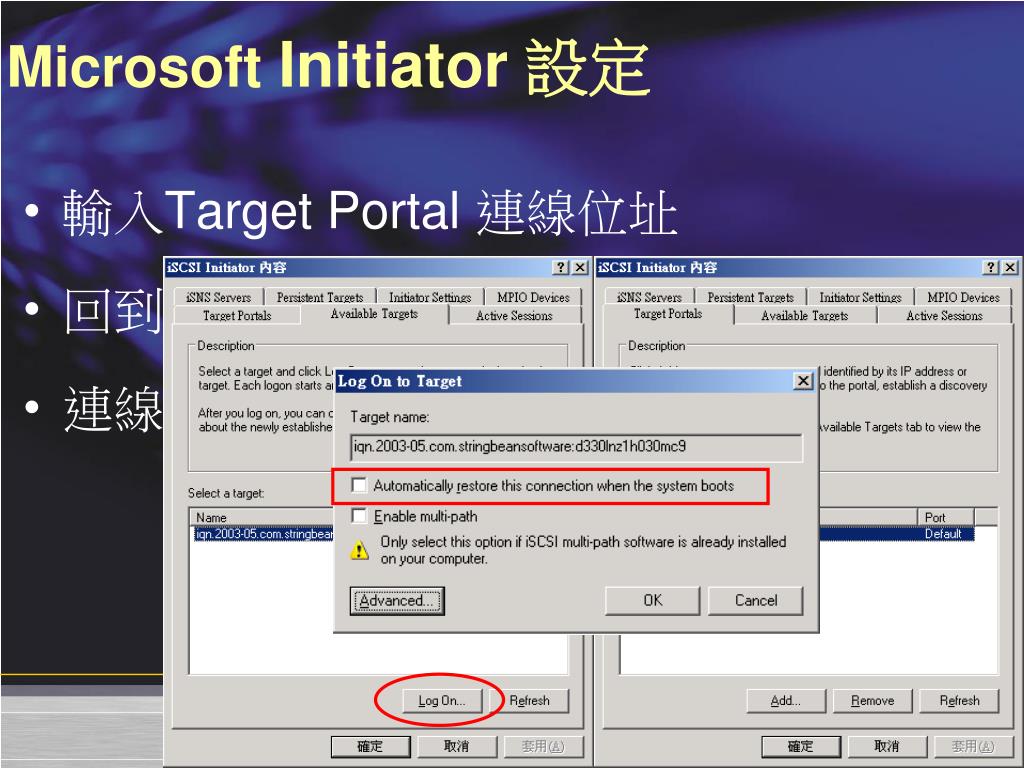

  45. Microsoft Initiator 設定 • 輸入Target Portal 連線位址 • 回到Target 端確認加入此Initiator • 連線登入Target

  46. 完成Storage連線與設定 • 由第一部連線的Exchange Server完成磁碟初始化、NTFS格式化、磁碟代號設定 • 在第二部Exchange Server完成連線之後，必須設定相同的磁碟代號

  47. 安裝SCC主動叢集節點

  48. 安裝SCC被動叢集節點

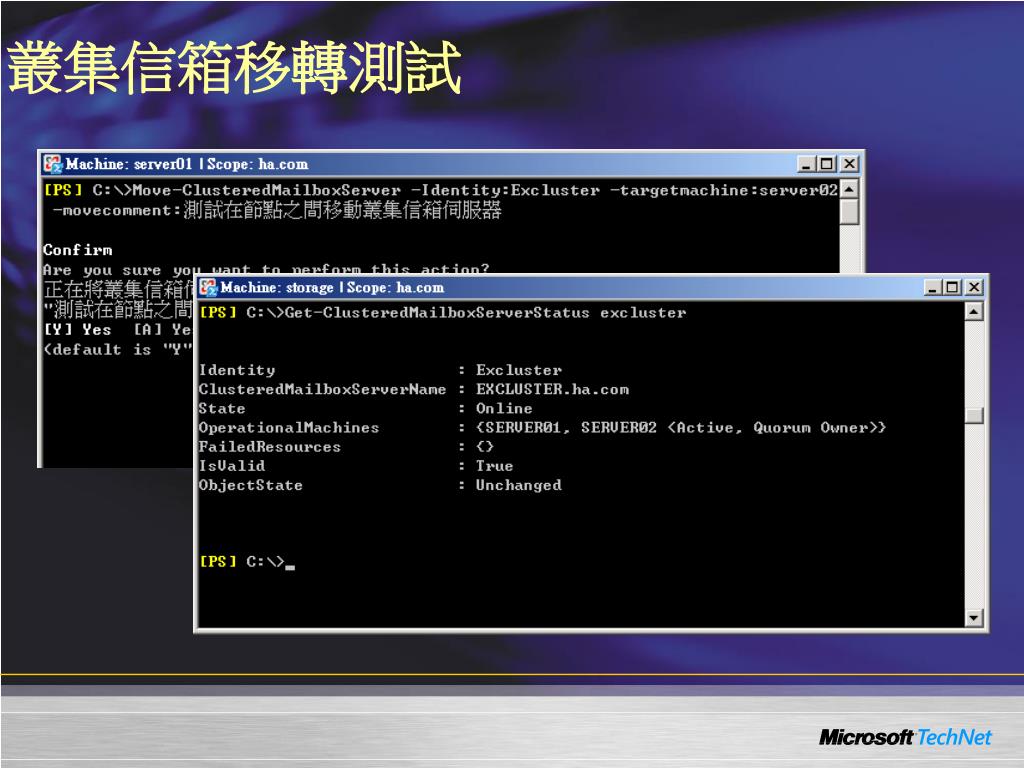

  49. 叢集信箱移轉測試

  50. Q&A
