常 见 心 电 图

常 见 心 电 图. 上海仁济医院 心内科 张琪 唐蓉蓉. 正常心电图. 窦性心律. P 波规律出现，后面跟有 QRS 波群， P-P 间隔相等。通常 P 波的振幅在 II 导联和 V1 导联最高， II 、 III 、 avF 导联 P 波直立。 正常窦性心律时心率在 60-100 次 / 分. 窦性心动过速. 心率大于 100 次 / 分 常见于正常人，多为继发性 心电图：窦性 P 波， P-R 间期 >0.12s ，可有窦不齐 心率 >100 次，一般无症状，可有心悸 需与室上速、房扑相鉴别 治疗原发病. 窦性心动过缓.

noel-noble
Download Presentation

常 见 心 电 图

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 常 见 心 电 图 上海仁济医院 心内科 张琪 唐蓉蓉

  2. 正常心电图

  3. 窦性心律 • P波规律出现，后面跟有QRS波群，P-P间隔相等。通常P波的振幅在II导联和V1导联最高，II、III、avF导联P波直立。 • 正常窦性心律时心率在60-100次/分

  4. 窦性心动过速 • 心率大于100次/分 • 常见于正常人，多为继发性 • 心电图：窦性P波，P-R间期>0.12s，可有窦不齐 • 心率>100次，一般无症状，可有心悸 • 需与室上速、房扑相鉴别 • 治疗原发病

  5. 窦性心动过缓 • 心率低于60次/分 • 常见于正常人 • 心电图：窦性P波，P-R间期>0.12s，可有窦不齐 • 心率>50次，一般无症状，<40次，可有头晕、心绞痛等症状 • 可用阿托品等治疗

  6. 窦性心律不齐

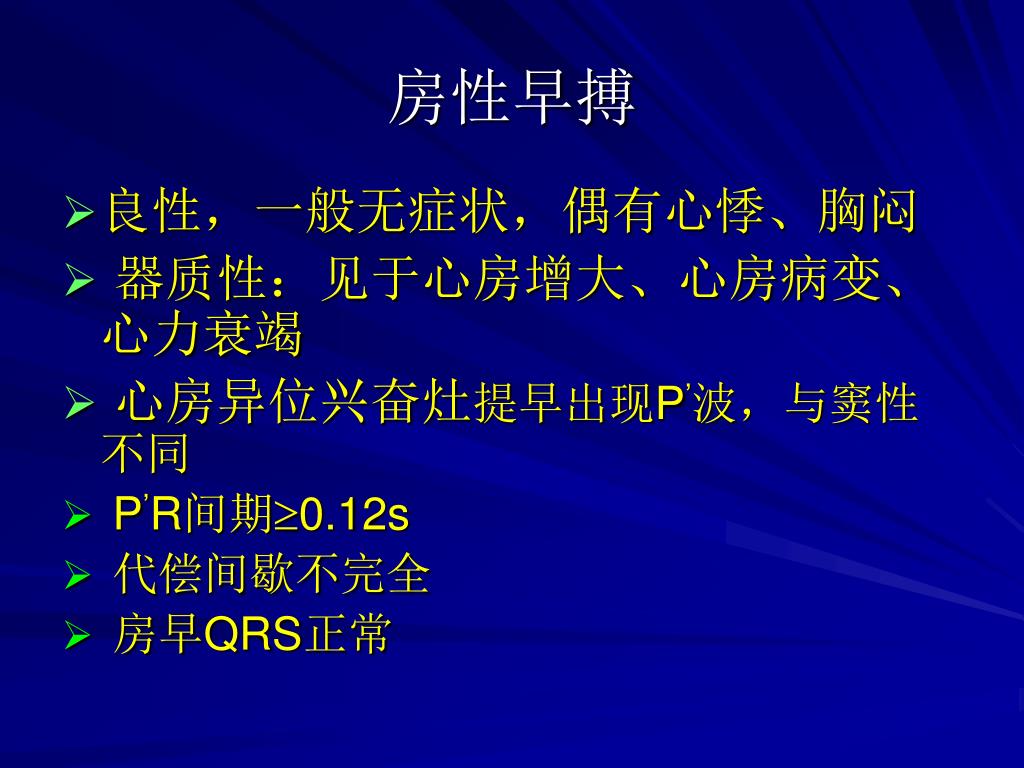

  7. 房性早搏 • 良性，一般无症状，偶有心悸、胸闷 • 器质性：见于心房增大、心房病变、心力衰竭 • 心房异位兴奋灶提早出现P’波，与窦性不同 • P’R间期0.12s • 代偿间歇不完全 • 房早QRS正常

  8. 房早三联律 房早二联律

  9. 房早未下传

  10. 逆行P波，在QRS波前

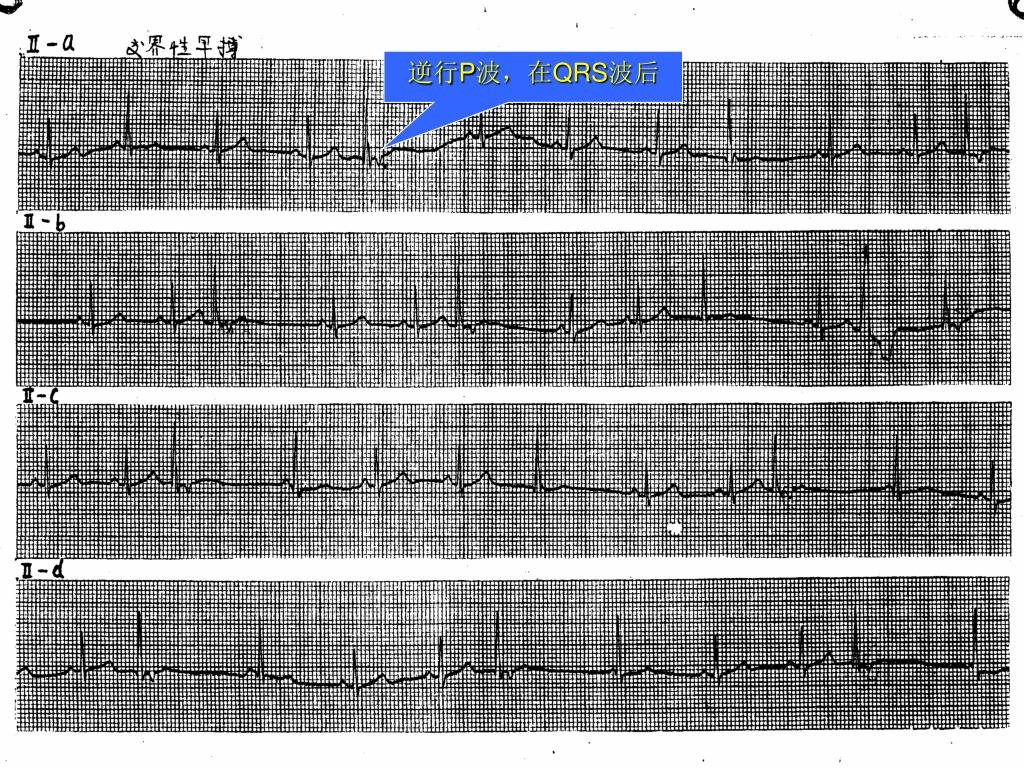

  11. 逆行P波，在QRS波后

  12. 交界性早搏 • 起源于希氏束 • 临床少见，可见于器质性心脏病、洋地黄中毒 • 提前出现QRS波，其前无相关P波 • 逆行P波，在QRS波前、中、后 • 治疗同房早

  13. 室性早搏 • 提前出现的宽大畸形的QRS波，其前无P波 • 代偿间歇完全 • 治疗的主要目的是预防室性心动过速、心室颤动、心性猝死

  14. 室早（成对）

  15. 房室交界性心律 • 如房室交界逸搏持续一段时间，称为房室交界心律 • 为窦房结释放冲动的频率减慢而引起 • 心电图中QRS波正常，可见逆传P波 • 其本身无须治疗

  16. 室上性心动过速 • 是一种阵发性快速而规则的异位心律，其特征是突然发作和突然终止。

  17. 临床表现 • 突然发作 • 持续数秒、数小时或数日 • 可有心悸、晕厥等 • 严重者可有心绞痛、心力衰竭、低血压 • 体检心律绝对规则

  18. 心电图表现 • 心律：120-250次/分，规则 • QRS正常，或因差异性传导而增宽 • 逆行P波，或阙如、或在QRS波群中

  19. 室性心动过速 • 定义：3个及3个以上室早，频率100次/分 • 持续性室速：持续30s以上或伴有严重血液动力学障碍 • 病因：器质性心脏病，如冠心病，也可见于代谢障碍、药物中毒、QT延长综合征，亦存在特发性。 • 临床表现：低血压、晕厥、心绞痛等，心梗后出现室速，预示即将发生室颤。

  20. 室速心电图表现 • 快速的连续3个或3个以上室早 • 室律大于100次/分 • QRS波增宽，继发性ST-T改变 • 房室分离 • 心室夺获，室性融合波，是诊断室 速的重要依据 • 起病突然

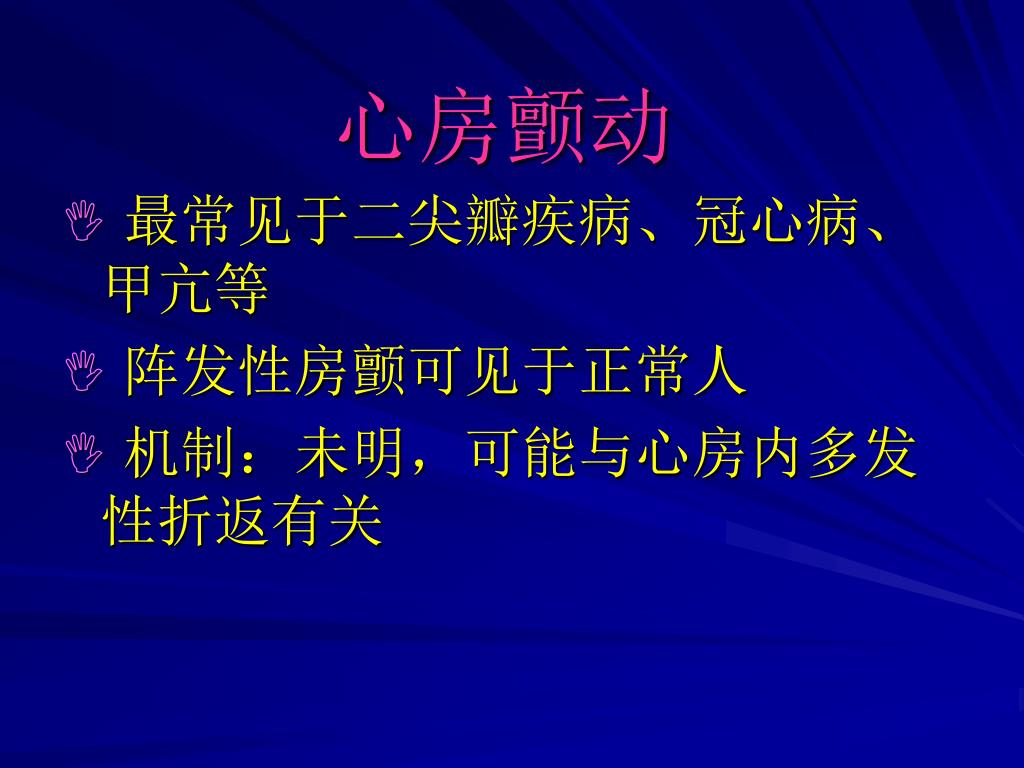

  21. 心房颤动 • 最常见于二尖瓣疾病、冠心病、甲亢等 • 阵发性房颤可见于正常人 • 机制：未明，可能与心房内多发性折返有关

  22. 房颤临床表现 • 室率过快可引起低血压或心绞痛 • 房颤终止后如出现长间歇，可致晕厥 • 体循环栓塞（多见于风心） • 心排量下降 • 心悸、焦虑 • 体征：1、第一心音强弱不等；2、心律绝对不规则；3、脉搏短绌

  23. 心电图检查 • P波消失，代之以大小不等的心房波（f波） • R-R间期绝对不规则 • 若心室率缓慢而规则时，可能伴有完全性房室传导阻滞（洋地黄中毒）

  24. 快速室率的心房颤动 • 心室率大于100次/分； • 易引起心房栓子脱落，导致脑梗塞。

  25. 心房扑动2：1 • 心室率常在150次/分，规则 • 伴有2：1传导时，心率快而规则 • 颈动脉窦按摩后心率可减少 一半

  26. 心房扑动3：1 • 伴有3：1传导时，心率基本正常而规则 • 颈动脉窦按摩后心率可减少 一半

  27. 心房扑动不等比传导 • 伴有3：1，4：1或5：1等不同比例传导时，心率慢而不规则

  28. 房扑心电图检查 • 心房呈规则的锯齿样波（F波） • QRS波与窦性一致，有时伴差异

  29. I度房室传导阻滞 • 常无症状 • 心电图：P-R间期超过0.20s，每个P波后都有QRS波群 • 无须治疗

  30. II度I型房室传导阻滞 • 文氏现象，莫氏I型 • 自觉心搏漏搏 • 心电图： 1、P-R逐渐延长，直至P波受阻； 2、R-R逐渐缩短，直至P波受阻 3、包含受阻P波的R-R间期小于两个P-P间期之和 • 无须治疗

  31. II度II型房室传导阻滞 • 莫氏II型 • 心电图： 1、有间歇受阻的P波和心室脱漏 2、P-R间期恒定 • 药物或起搏器治疗

  32. III度房室传导阻滞 • 有脑供血不足的临床表现 • 心电图： 1、P波与QRS波群无关 2、房率大于室率 3、QRS波正常 • 起搏治疗的适应症
